Tipo de producto	Amoladora angular
Marca	Blaupunkt
Modelo	BP3033
Potencia nominal	850 W
Tensión	230-240 V
Velocidad en vacío	11 000 rpm
Diámetro máx. del disco	115 mm
Grosor mín. del disco (esmerilado)	3,9 mm
Grosor mín. del disco (corte)	1 mm
Peso	2,2 kg
Funciones principales	Esmerilado, corte, cepillado
Mango auxiliar	Sí, 3 posiciones
Protector de disco ajustable	Sí, sin herramienta
Bloqueo del husillo	Sí
Interruptor	Deslizante con bloqueo
Alimentación	Red, con cable
Longitud del cable	Aproximadamente 2 m
Mantenimiento	Limpiar las ventilaciones regularmente
Seguridad	Doble aislamiento, protección contra rearranque, cubierta de protección
Garantía	3 años contra defectos de fabricación
Uso	Solo uso doméstico

Preguntas frecuentes - BP3033 BLAUPUNKT

¿Qué tipo de disco puedo usar con la amoladora angular Blaupunkt BP3033?

Puede usar discos de esmerilado de grosor mínimo 3,9 mm y discos de corte de grosor mínimo 1 mm, ambos con un diámetro máximo de 115 mm y una velocidad mínima de 11 000 rpm. Use solo accesorios recomendados por Blaupunkt.

¿Cómo instalar el mango auxiliar?

Atornille el mango auxiliar en la carcasa del engranaje girando en sentido horario. Se puede montar a la izquierda, derecha o en el centro de la herramienta. Apriete firmemente antes de usar.

¿Cómo ajustar el protector de disco?

Tire de la palanca de bloqueo del protector hacia afuera para aflojarlo, deslice el protector sobre el alojamiento del husillo hasta que las muescas encajen en la ranura, luego gírelo a la posición deseada. Cierre la palanca para bloquear.

¿Qué hacer en caso de rebote de la amoladora?

El rebote se debe a un pellizco del disco. Para evitarlo, sostenga firmemente la herramienta con ambas manos, use siempre el mango auxiliar, no coloque la mano cerca del disco y evite esquinas o bordes afilados. En caso de rebote, suelte el interruptor inmediatamente.

¿Cómo reemplazar el disco de esmerilado?

Desenchufe la herramienta. Presione el botón de bloqueo del husillo y gire la tuerca de sujeción en sentido antihorario para quitarla. Retire la brida, coloque el nuevo disco (lado cóncavo hacia afuera), vuelva a enroscar la tuerca, apriete a mano y luego con la llave provista manteniendo presionado el bloqueo del husillo.

¿Puedo usar la amoladora para lijar o pulir?

No, esta herramienta eléctrica está diseñada solo para esmerilado y corte. No se recomienda para lijado, cepillado o pulido, ya que podría crear un peligro y causar lesiones.

¿Qué equipos de protección debo usar?

Use siempre gafas de protección (norma EN166), guantes de seguridad (EN388), protección auditiva (EN352) y una mascarilla antipolvo (EN149/EN405). Use también ropa ajustada y evite joyas.

¿Cómo limpiar las ventilaciones del motor?

Limpie regularmente las ranuras de ventilación con un cepillo suave o aire comprimido para evitar la acumulación de polvo metálico, lo que podría provocar riesgos eléctricos.

¿Qué hacer si el cable de alimentación está dañado?

Desenchufe inmediatamente la herramienta de la red y no toque el cable hasta que esté desenchufado. Haga reemplazar el cable por un reparador calificado utilizando piezas originales.

¿La garantía cubre el desgaste normal?

No, la garantía de 3 años cubre solo defectos de fabricación. El desgaste natural, las piezas de plástico o metal sujetas a desgaste, los daños debidos a un uso incorrecto, rayos, humedad o reparación no autorizada no están cubiertos.

MANUAL DE USUARIO BP3033 BLAUPUNKT

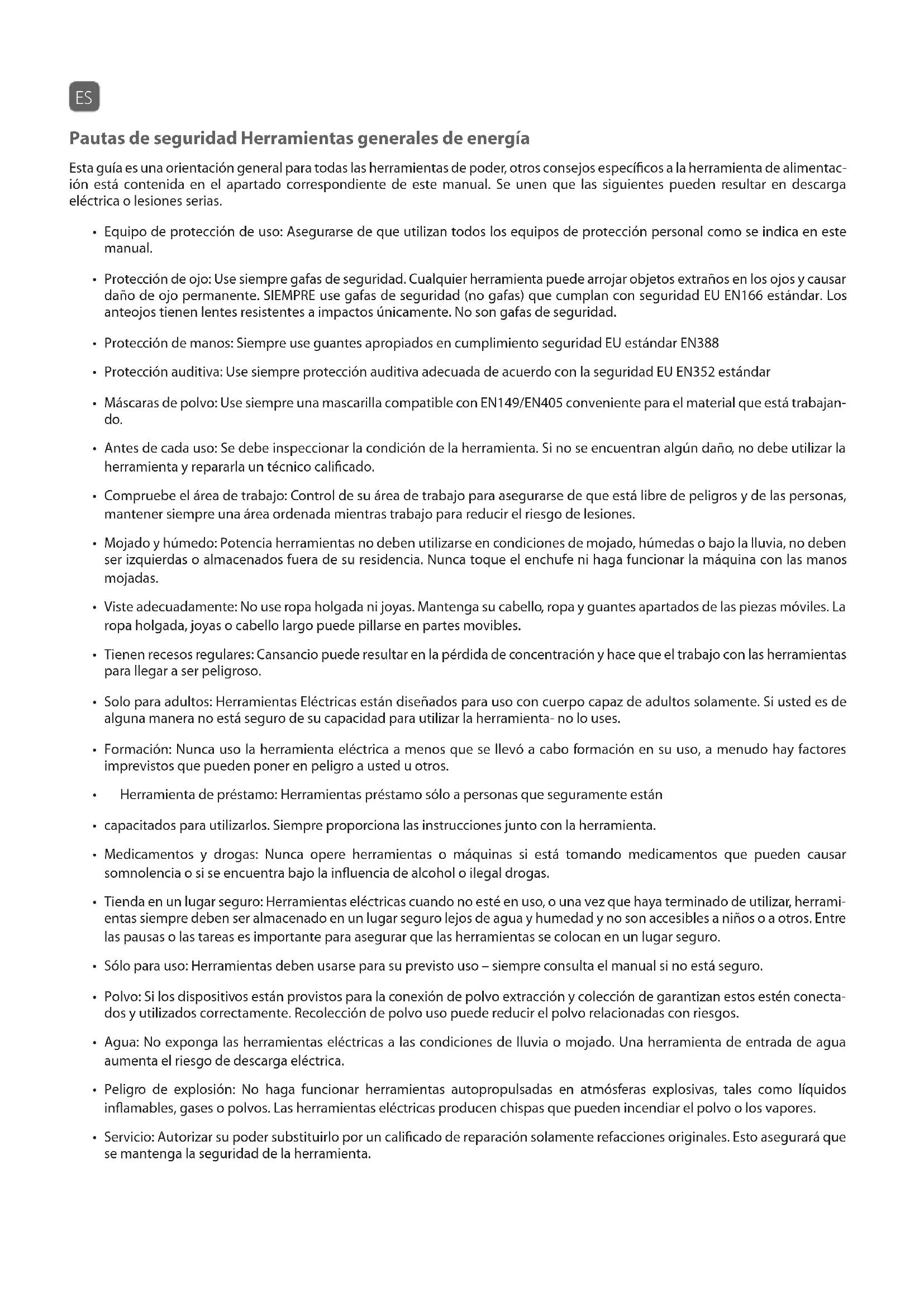

Esta guía es una orientación general para todas las herramientas de poder. Otros consejos específicos para la herramienta de alimentación están contenidos en el apartado correspondiente de este manual. Se advierte que las siguientes advertencias pueden resultar en descarga eléctrica o lesiones serias.

• Equipo de protección de uso: Asegúrese de utilizar todos los equipos de protección personal como se indica en este manual.
• Protección de ojos: Use siempre gafas de seguridad. Cualquier herramienta puede arrojar objetos extraños a los ojos y causar daño ocular permanente. SIEMPRE use gafas de seguridad (no gafas) que cumplan con el estándar de seguridad EU EN166. Los anteojos tienen lentes resistentes a impactos únicamente. No son gafas de seguridad.
• Protección de manos: Use siempre guantes apropiados que cumplan con el estándar de seguridad EU EN388.
• Protección auditiva: Use siempre protección auditiva adecuada de acuerdo con el estándar de seguridad EU EN352.
• Máscaras de polvo: Use siempre una mascarilla compatible con EN149/EN405 adecuada para el material con el que está trabajando.
• Antes de cada uso: Se debe inspeccionar la condición de la herramienta. Si se encuentra algo anormal, no debe utilizar la herramienta y debe repararla un técnico calificado.
• Compruebe el área de trabajo: Controle su área de trabajo para asegurarse de que esté libre de peligros y de personas. Mantenga siempre un área ordenada cuando trabaje para reducir el riesgo de lesiones.
• Mojado y húmedo: Las herramientas eléctricas no deben utilizarse en condiciones de mojado, humedad o bajo la lluvia. No deben dejarse ni almacenarse fuera de su residencia. Nunca toque el enchufe ni haga funcionar la máquina con las manos mojadas.
• Vístase adecuadamente: No use ropa holgada ni joyas. Mantenga su cabello, ropa y guantes alejados de las piezas móviles. La ropa holgada, las joyas o el cabello largo pueden engancharse en las partes móviles.
• Tenga descansos regulares: El cansancio puede resultar en la pérdida de concentración y hacer que el trabajo con las herramientas llegue a ser peligroso.
• Solo para adultos: Las herramientas eléctricas están diseñadas para uso exclusivo de adultos con capacidad física adecuada. Si no está seguro de su capacidad para utilizar la herramienta, no la use.
• Formación: Nunca use la herramienta eléctrica a menos que haya recibido formación en su uso, ya que hay factores imprevistos que pueden poner en peligro a usted u otros. Préstamo de herramientas: Preste herramientas solo a personas que seguramente estén
• capacitadas para utilizarlas. Siempre proporcione las instrucciones junto con la herramienta.
• Medicamentos y drogas: Nunca opere herramientas o máquinas si está tomando medicamentos que puedan causar somnolencia o si se encuentra bajo la influencia de alcohol o drogas ilegales.
• Guarde las herramientas eléctricas en un lugar seguro: cuando no estén en uso, o una vez que haya terminado de utilizarlas, las herramientas siempre deben almacenarse en un lugar seguro, lejos del agua y la humedad, y no accesibles a niños u otras personas. Entre las pausas o las tareas, es importante asegurarse de que las herramientas se colocan en un lugar seguro.
• Uso previsto: Las herramientas deben usarse para su uso previsto; consulte el manual si no está seguro.
• Polvo: Si los dispositivos están provistos para la conexión de extracción y recolección de polvo, asegúrese de que estén conectados y utilizados correctamente. El uso de recolección de polvo puede reducir los riesgos relacionados con el polvo.
• Agua: No exponga las herramientas eléctricas a condiciones de lluvia o humedad. La entrada de agua en una herramienta aumenta el riesgo de descarga eléctrica.
• Peligro de explosión: No haga funcionar herramientas autopropulsadas en atmósferas explosivas, tales como líquidos inflamables, gases o polvos. Las herramientas eléctricas producen chispas que pueden incendiar el polvo o los vapores.
• Servicio: Autorice a un técnico calificado para reemplazar las piezas solo con repuestos originales. Esto asegurará que se mantenga la calidad de la herramienta.

Herramientas eléctricas - Guía general de seguridad

Estas son todas relevantes si compró una herramienta de batería y está provisto de un cargador de baterías.

• Uso de un RCD: Para una operación segura, es siempre necesario el uso de un dispositivo RCD que lo protegerá en caso de emergencia.
• Voltaje de funcionamiento: Antes de poner la herramienta en funcionamiento, asegúrese de que la tensión indicada en la placa de características sea igual a la de la corriente eléctrica.
• Cables de extensión: Asegúrese siempre de que el cable no se convierta en un peligro para el viaje, enrutándolo de forma segura a su lugar de trabajo. No camine, monte o coloque objetos sobre el cable, ya que causará daños. Es importante que conozca la ubicación de un cable de extensión cada vez que trabaje para evitar accidentes. Proteja siempre los cables de alimentación de bordes afilados, calor y aceite. No permita que el cable se anude o se enrosque. Si se daña el cable de extensión: Retire inmediatamente el enchufe de la toma, no toque el cable hasta que lo haya hecho.

Instrucciones de seguridad específicas de la máquina

Esta herramienta eléctrica está diseñada para configurarse como amoladora o herramienta de corte. Lea todas las advertencias de seguridad, las instrucciones, ilustraciones y especificaciones proporcionadas con esta herramienta. No seguir todas las instrucciones enumeradas a continuación puede causar descarga eléctrica, incendio y/o lesiones graves.

• No utilice accesorios que no estén diseñados y recomendados por BLAUPUNKT. Solo porque el accesorio pueda ser unido a su herramienta eléctrica, no asegura una operación segura.
• El diámetro exterior y el espesor de su accesorio deben estar dentro de la clasificación de calidad de su herramienta eléctrica. Los accesorios de tamaño incorrecto no vigilados o controlados adecuadamente pueden causar accidentes.
• El eje del mandril de las ruedas, bridas, almohadillas de respaldo o cualquier otro accesorio debe ajustarse correctamente al eje de la herramienta eléctrica. Los accesorios con agujeros en el árbol que no concuerden con el hardware de montaje de la herramienta eléctrica quedarán desequilibrados, vibrarán en exceso y pueden causar pérdida de control.
• No utilice un accesorio dañado. Antes de cada uso, inspeccione los accesorios tales como discos abrasivos para virutas y grietas, almohadillas de respaldo para grietas, rotura o desgaste excesivo, cepillo de alambre para cables sueltos o agrietados. Si la herramienta o el accesorio caen, compruebe si hay daños o instale un accesorio no dañado. Después de inspeccionar e instalar un accesorio, ubíquese y ubique a las personas circundantes fuera del plano del accesorio giratorio y haga funcionar la herramienta eléctrica a máxima velocidad sin carga durante un minuto. Normalmente, los accesorios dañados se romperán durante este tiempo de prueba.
• Sujete la herramienta eléctrica por las superficies aisladas solamente, al realizar una operación donde el accesorio de corte pueda entrar en contacto con el cableado oculto o el propio cable. El accesorio de corte que conecta un hilo "en vivo" puede hacer que las piezas metálicas expuestas de la herramienta eléctrica queden "en vivo" y den golpes al operador.
• Coloque el cable de alimentación alejado del accesorio giratorio. Si pierde el control, el cable se puede cortar o enredar y su mano o brazo pueden ser tirados hacia el accesorio giratorio.
• Haga funcionar la herramienta eléctrica mientras la transporta en su costado. El contacto accidental con el accesorio giratorio puede engancharse con su vestimenta.
• Limpie periódicamente los orificios de ventilación de la herramienta. El ventilador del motor extraerá el polvo del interior de la vivienda. La acumulación de polvo metálico puede provocar riesgos eléctricos.
• Haga funcionar la herramienta eléctrica solo cuando esté en contacto con la pieza de trabajo. El contacto accidental con el accesorio giratorio puede causar lesiones.
• No utilice accesorios que requieran refrigerantes líquidos. La utilización de agua u otros refrigerantes líquidos puede dar lugar a descargas eléctricas o electrocuciones.
• Desconecte siempre su amoladora angular de la fuente de alimentación al cambiar discos de pulir o de corte, ajustar la guardia, limpiar la herramienta o cuando la herramienta no esté en uso.

Retroceso

Alizarros.

El contragolpe es el resultado de un uso incorrecto de la herramienta o de procedimientos o condiciones de operación inadecuados. El contragolpe es el resultado de un uso incorrecto de la herramienta o de procedimientos o condiciones de operación inadecuados. El contragolpe es el resultado de un uso incorrecto de la herramienta o de procedimientos o condiciones de operación inadecuados. El contragolpe es el resultado de un uso incorrecto de la herramienta o de procedimientos o condiciones de operación inadecuados. El contragolpe es el resultado de un uso incorrecto de la herramienta o de procedimientos o condiciones de operación inadecuados. El contragolpe es el resultado de un uso incorrecto de la herramienta o de procedimientos o condiciones de operación inadecuados. El contragolpe es el resultado de un uso incorrecto de la herramienta o de procedimientos o condiciones de operación inadecuados. El contragolpe es el resultado de un uso incorrecto de la herramienta o de procedimientos o condiciones de operación inadecuados. El contragolpe es el resultado de un uso incorrecto de la herramienta o de procedimientos o condiciones de operación inadecuados. El contragolpe es el resultado de un uso incorrecto de la herramienta o de procedimientos o condiciones de operación inadecuados. El contragolpe es el resultado de un uso incorrecto de la herramienta o de procedimientos o condiciones de operación inadecuados. El contragolpe es el resultado de un uso incorrecto de la herramienta o de procedimientos o condiciones de operación inadecuados.

• Sujete firmemente la herramienta eléctrica y coloque su cuerpo y su brazo para poder resistir las fuerzas de retroceso. Utilice siempre el mango auxiliar para un control máximo sobre un contragolpe.
• Nunca coloque la mano cerca del accesorio. Podrá lesionarle la mano. No coloque su cuerpo en la zona donde la herramienta se moverá si se produce un rebote.
• Tenga especial cuidado al trabajar en esquinas, cantos afilados, etc. Evite que el accesorio rebote o se enganche.
• Nunca sujete una hoja de madera o una hoja de sierra dentada.

Instrucciones de seguridad adicionales para las operaciones de rectificado y corte

• Utilice solamente los tipos de rueda recomendados para su herramienta eléctrica y el protector especialmente diseñado para el disco seleccionado.
• La protección debe estar firmemente fijada a la herramienta eléctrica y colocada para una máxima seguridad, de modo que la menor cantidad de rueda quede expuesta hacia el operador.
• Emplee solamente para los usos recomendados. Por ejemplo: no amuele con el lado de la rueda de corte. Los discos de corte abrasivos sirven para amolado periférico; las fuerzas laterales pueden hacer que los discos se rompan. Use siempre bridas de rueda en buen estado y del tamaño y forma correctos para el disco seleccionado. No use ruedas desgastadas de herramientas eléctricas más grandes. No aplique presión excesiva sobre el disco. No intente hacer una profundidad de corte excesiva.
• Si la rueda se atasca o si se interrumpe un corte por cualquier razón, apague la herramienta y mantenga la herramienta en movimiento para evitar un retroceso brusco. Investigue y tome medidas correctivas para eliminar la causa del enganche de la rueda.
• No reinicie la operación de corte en la pieza de trabajo. Deje que la rueda alcance la máxima velocidad y vuelva a entrar en el corte con cuidado.
• Soporte los paneles o cualquier objeto de gran tamaño para minimizar el riesgo de bloqueo y rebote. Las piezas de trabajo grandes tienden a pandearse bajo su propio peso.

Instrucciones de seguridad adicionales para las operaciones de cepillado de alambre

• Tenga en cuenta que el cable sale despedido por el cepillo incluso durante el funcionamiento normal. No sobrecargue los cables mediante la aplicación de una energía excesiva al cepillo. Las cerdas pueden penetrar fácilmente en ropa ligera o piel. Si se recomienda el uso de un protector para el cepillado de alambre, no permita ninguna interferencia de las cerdas con el protector. Tenga en cuenta que el cepillo aumenta de diámetro debido a la carga de trabajo y la fuerza centrífuga.

Conozca su amoladora angular

1 Botón de bloqueo del husillo 2 Interruptor de encendido / apagado 3 Salida de aire 4 Mango auxiliar 5 Protección de seguridad 6 Palanca de control de protección

Instrucciones de montaje

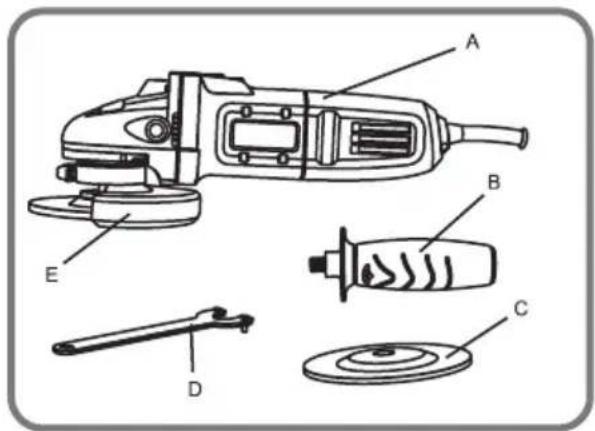

Desempaque cuidadosamente la amoladora angular. Asegúrese de que tiene todos los componentes indicados en la tabla.

CLAVE	DESCRIPCION	CANTIDAD
A Amoladora angular 1
B Alarma auxiliar 1
C Disco abrasivo 1
D Llave de brida 1
E Protector de disco 1

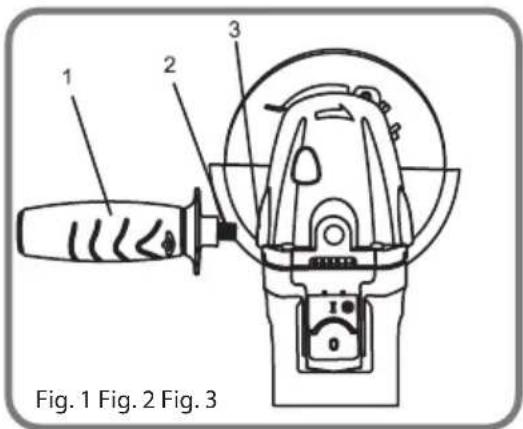

Instalación de la empuñadura auxiliar (Fig. 1)

La empuñadura auxiliar siempre debe usarse para evitar la pérdida de control y posibles lesiones.

• Instale la empuñadura auxiliar (1) con el tornillo (2) en sentido horario en la caja de cambios (3).

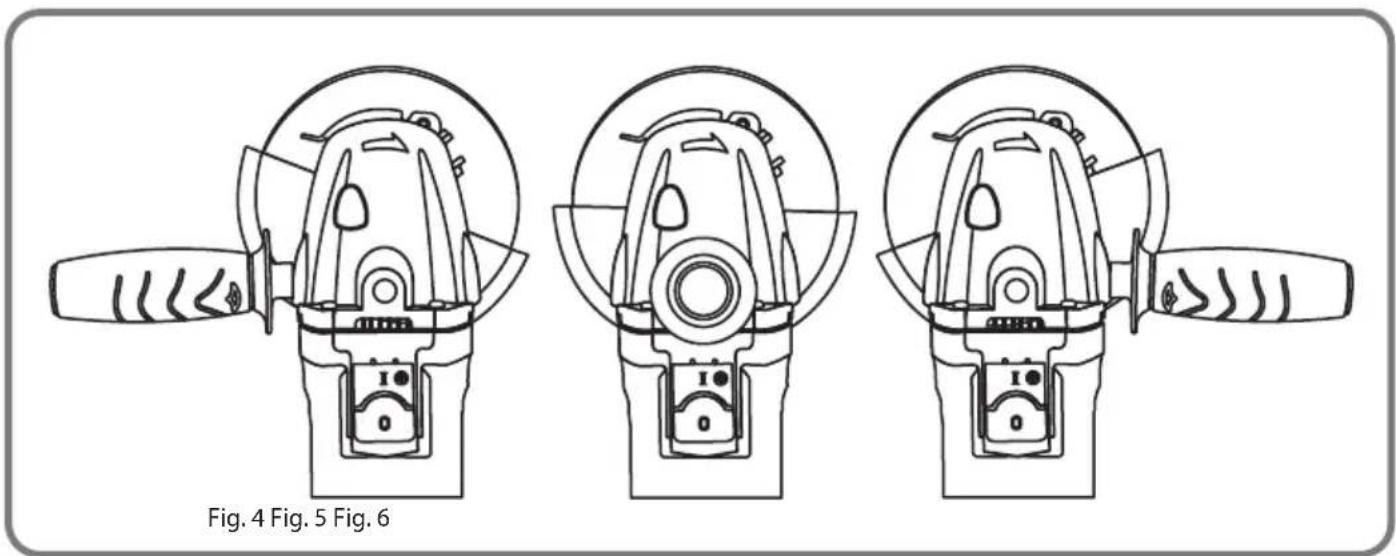

• La empuñadura se puede instalar en tres posiciones: lado izquierdo, lado derecho o en el medio de la herramienta (Fig. 6, 7 y 8).
• Apriete firmemente la empuñadura auxiliar.

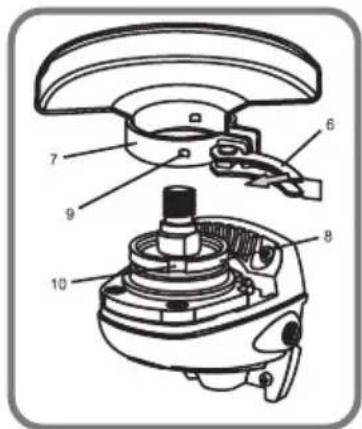

Instalación de la protección (Fig. 2 y 3)

La protección debe instalarse antes de instalar una muela o utilizar la amoladora angular. No hacerlo puede resultar en lesiones personales graves. La protección debe colocarse correctamente para proteger al operador. La colocación de la protección depende de qué lado de la herramienta se utilice la empuñadura auxiliar; debe colocarse para dar la mayor protección al usuario.

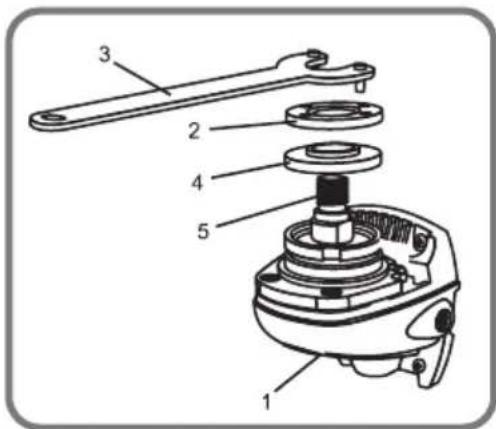

Presione el botón de bloqueo del eje (1) y gire la tuerca de fijación (2) hasta que el husillo. Gire la tuerca de fijación en sentido antihorario y extráigala del eje. - Quite la brida de disco (4). Simplemente se salga el eje (5). - Jale la palanca de la abrazadera de la protección (6) hacia afuera para permitir que la abrazadera de la protección se amplíe para la instalación. - Deslice el sujetador de la protección (7) sobre la caja del husillo (8) hasta que la protección de la hoja localice las guías (9) y se ajuste en la ranura (10) en la caja del husillo. Gire la protección para que quede correctamente dependiendo de la empuñadura auxiliar en las Fig. 4, 5 y 6. - Cierre completamente la palanca de la abrazadera de la protección (6) para que la protección quede firmemente en posición.

Instalación de un disco de amolar (Fig. 7)

ADVERTENCIA: Utilice siempre la llave de brida suministrada para aflojar y apretar la tuerca de brida.

Cierre la protección de disco en la caja del husillo. Presione el botón de bloqueo del eje (1) y gire la tuerca de fijación (2) hasta que el husillo. Gire la tuerca hacia la izquierda y sáquela del husillo. - Coloque el disco de amolar en el husillo con la parte cóncava del disco (6) mirando hacia afuera. - Atornille la tuerca de fijación (2) en el eje con el lado plano de la tuerca hacia arriba. Coloque la porción elevada del diámetro de la tuerca de fijación en el orificio de la muela. Solo apriete usando su fuerza manual. Presione el botón de bloqueo del eje y gire el disco de amolar en sentido horario hasta que el husillo. - Apriete firmemente la tuerca con la llave suministrada.

Operación

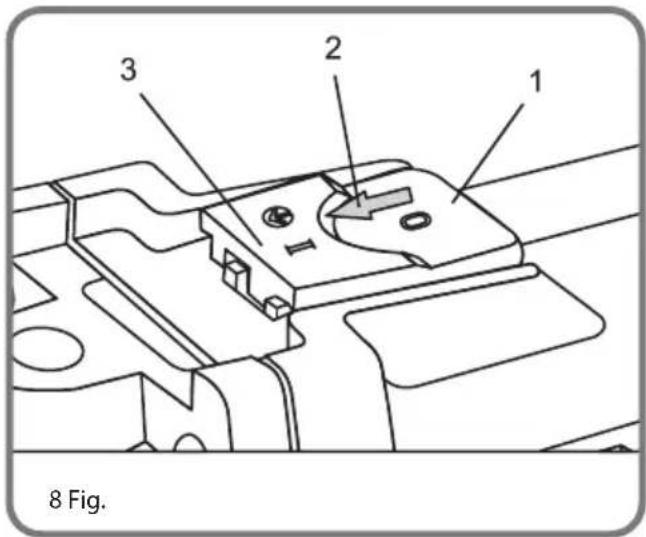

Interruptor de encendido / apagado (Fig. 8)

• Para activar el interruptor, presione la parte posterior del interruptor de control deslizante (1) en el cuerpo de la herramienta. Mientras presiona la parte posterior de la corredera, empújela hacia adelante (2) hasta que la parte delantera del interruptor (3) encaje en su lugar.
• Cuando el interruptor encaje en su lugar, el interruptor permanecerá encendido y el motor continuará funcionando.
• Para activar el interruptor de apagado, presione la parte posterior de la palanca en el cuerpo de la amoladora angular. El interruptor se enganchará en la posición OFF.

Rectificado y corte

Los discos de pulido deben tener un espesor mínimo de 3,9 mm y una velocidad máxima de 11.000 RPM.

Los discos de corte deben tener un espesor mínimo de 1 mm y una velocidad máxima de 11.000 RPM.

Siempre seleccione y utilice discos recomendados para el material que se va a cortar o rectificar. Asegure toda la pieza de trabajo antes de comenzar la operación. Fije piezas de trabajo pequeñas en un tornillo de banco o una abrazadera en el banco de trabajo. Para un control máximo, sujete la amoladora en la parte frontal y hacia adelante con ambas manos, manteniendo el disco abrasivo libre de la pieza de trabajo. Encienda la amoladora y espere a que el motor alcance su velocidad máxima. Reduzca gradualmente la amoladora hasta que la pieza de trabajo entre en contacto con el disco de amolar. Haga suficiente presión para que la amoladora no vibre ni rebote. Utilice una ligera presión al esmerilar cordones irregulares o pernos flojos donde exista potencial para que la amoladora se enganche en el borde del metal y cause retroceso. Levante la amoladora de la pieza de trabajo antes de apagarla.

Especillas del producto
Potencia nominal 230-240V
Consumo de energia 850W
Velocidad 11.000 RPM
Diámetro máximo disco 115mm
Espesor menorio del disco (molienda) 3.9mm
Espesor menorio del disco (corte) 1mm
Peso 2.2 KG

Símbolos

El manual o la placa de clasificación de la herramienta pueden aclarar mejor los símbolos. Estos representan información importante sobre el producto o las instrucciones sobre su uso.

	Debe leer el manual de instrucciones Usar calzado protector
CE	El producto es compatible con las normas de seguridad de la CE		Uso proteccion del oido
RoHS COMPLIANT	El producto es RoHS obediente normas de sécurité		Guantes de seguridad del desgaste
	ADVERTENCIA general		Uso la ropa protectora
	Cumplen con los estandares de WEEE		Usar mascarilla de seguridad
LHON	Contiene la bateria Litio-ion		Usar proteccion ocular
	El producto es doblemente aislado		Utilice la proteccion principal
	Peligro de incendio		Uso de proteccion respiratoria
	Peligro de electrucacion

Eliminación

No deseche en la basura general.

Como se indica en la Directiva Europea 2012/19/UE para los residuos de aparatos eléctricos y electrónicos, este producto debe eliminarse de manera segura para el medio ambiente. Le recomendamos llevarlo a un centro de reciclaje.

Garantía

Este producto tiene 3 años de garantía para defectos de fabricación. El período de garantía se contará a partir de la fecha de compra del producto, de acuerdo con la factura de compra. La garantía del producto solo cubre defectos de fabricación, no defectos resultantes de un uso inapropiado, como caídas, transporte inadecuado, conexión a la fuente de alimentación no conforme a la tensión especificada en este manual, inserción de objetos extraños y desgaste natural de piezas, piezas de repuesto (tapas, botones, tirantes, cerraduras de cierre, cables de alimentación, etc.) y piezas metálicas (hilos, motores, etc.).

Tampoco están cubiertos los daños debidos a agentes de la naturaleza, rayos, alimentos, mar, oxidación, humedad, etc. El producto perderá su garantía si presenta defectos que, después del análisis de nuestros técnicos avanzados, se caractericen como inadecuadamente realizados, utilizados para uso profesional o para los fines para los cuales no está destinado (de acuerdo con el Manual del Propietario). Esta garantía se anulará si se comprueba que el dispositivo ha sido adulterado, ha sido reparado por una persona o servicio no autorizado por BLAUPUNKT. La garantía es válida solo con el recibo / factura proporcionado en la compra.

BLAUPUNKT se compromete a proporcionar los servicios antes mencionados en el periodo de garantía solo en lugares donde mantenga un servicio autorizado. Los consumidores que no se informen acerca de un centro de servicio autorizado deben ser responsables de los costes y riesgos de transporte para el servicio autorizado de su elección.

El "desgaste" natural no está cubierto por la garantía.

Este producto solo es para uso doméstico.

Importado y Distribuido por:

SKN Europa LDA.

Este producto es apenas para uso doméstico.
