Tipo de produto	Serra tico-tico sem fio
Marca	Blaupunkt
Modelo	BP5218
Tensão nominal	18 V (bateria Li-Ion)
Velocidade variável	0 - 3000 golpes/min
Comprimento do curso	25,4 mm
Espessura máx. da madeira	80 mm
Espessura máx. do aço	10 mm
Nível de pressão sonora (LpA)	81 dB(A), K=3 dB(A)
Nível de potência sonora (LWA)	92 dB(A), K=3 dB(A)
Nível de vibrações	8,3 m/s², K=1,5 m/s²
Sapata articulada	Sim, ajustável em profundidade
Travamento de segurança	Sim, interruptor de segurança
Punho dianteiro	Sim, ergonômico
Bateria removível	Sim, com indicador de carga (4 LEDs)
Equipamento de proteção incluído	Óculos, luvas, proteção auditiva, máscara antipoeira (recomendado)
Utilização prevista	Corte de madeira, metais, plásticos
Manutenção	Limpar após uso, verificar aperto da lâmina, armazenar em local seco
Garantia	3 anos contra defeitos de fabricação

Perguntas frequentes - BP5218 BLAUPUNKT

Como instalar a bateria na serra tico-tico BP5218?

Deslize o bloco da bateria na base da ferramenta até que se encaixe. Certifique-se de que as nervuras estão alinhadas e que a bateria está bem fixa antes de usar.

Como trocar a lâmina da serra tico-tico?

Gire o fixador da lâmina e o mecanismo de liberação no sentido anti-horário. Insira a lâmina no mandril e solte os mecanismos para travar a lâmina no lugar.

Quais tipos de materiais posso cortar com esta serra?

Você pode cortar madeira até 80 mm de espessura, aço até 10 mm, bem como outros metais como alumínio, latão e cobre. Use a lâmina adequada.

Como ajustar a sapata articulada para um corte em profundidade?

Gire a alavanca de travamento da sapata para baixo, mova a sapata para a posição desejada e, em seguida, levante a alavanca para travá-la.

Quais instruções de segurança são essenciais para usar a serra tico-tico?

Use sempre óculos de proteção, luvas, proteção auditiva e máscara antipoeira. Segure a ferramenta com as duas mãos, não a utilize em uma escada e certifique-se de que a lâmina está bem fixa.

Como fazer a manutenção da serra tico-tico para prolongar sua vida útil?

Limpe a ferramenta após cada uso, verifique o estado da lâmina e do mecanismo de fixação, lubrifique se necessário com óleo de corte para metais e guarde em local seco e livre de poeira.

Como interpretar os indicadores da bateria?

Pressione o botão na lateral da bateria. O número de LEDs acesos indica a carga restante: 0 LED = 0-10%, 1 = 10-25%, 2 = 25-50%, 3 = 50-75%, 4 = 75-100%.

O que fazer se a bateria não carregar?

Verifique se o carregador está ligado e se a temperatura está entre 0 e 45 °C. Se nenhum indicador acender, remova imediatamente a bateria do carregador para evitar danos.

Posso usar lâminas de outras marcas nesta serra?

Recomenda-se usar apenas lâminas compatíveis com o sistema de fixação da Blaupunkt. Use lâminas de tamanho adequado (não excedendo a capacidade máxima).

Como descartar a bateria no fim da vida útil?

Não descarte a bateria com o lixo doméstico. Leve-a a um centro de reciclagem ou ponto de coleta autorizado de acordo com a diretiva REEE.

MANUAL DE UTILIZADOR BP5218 BLAUPUNKT

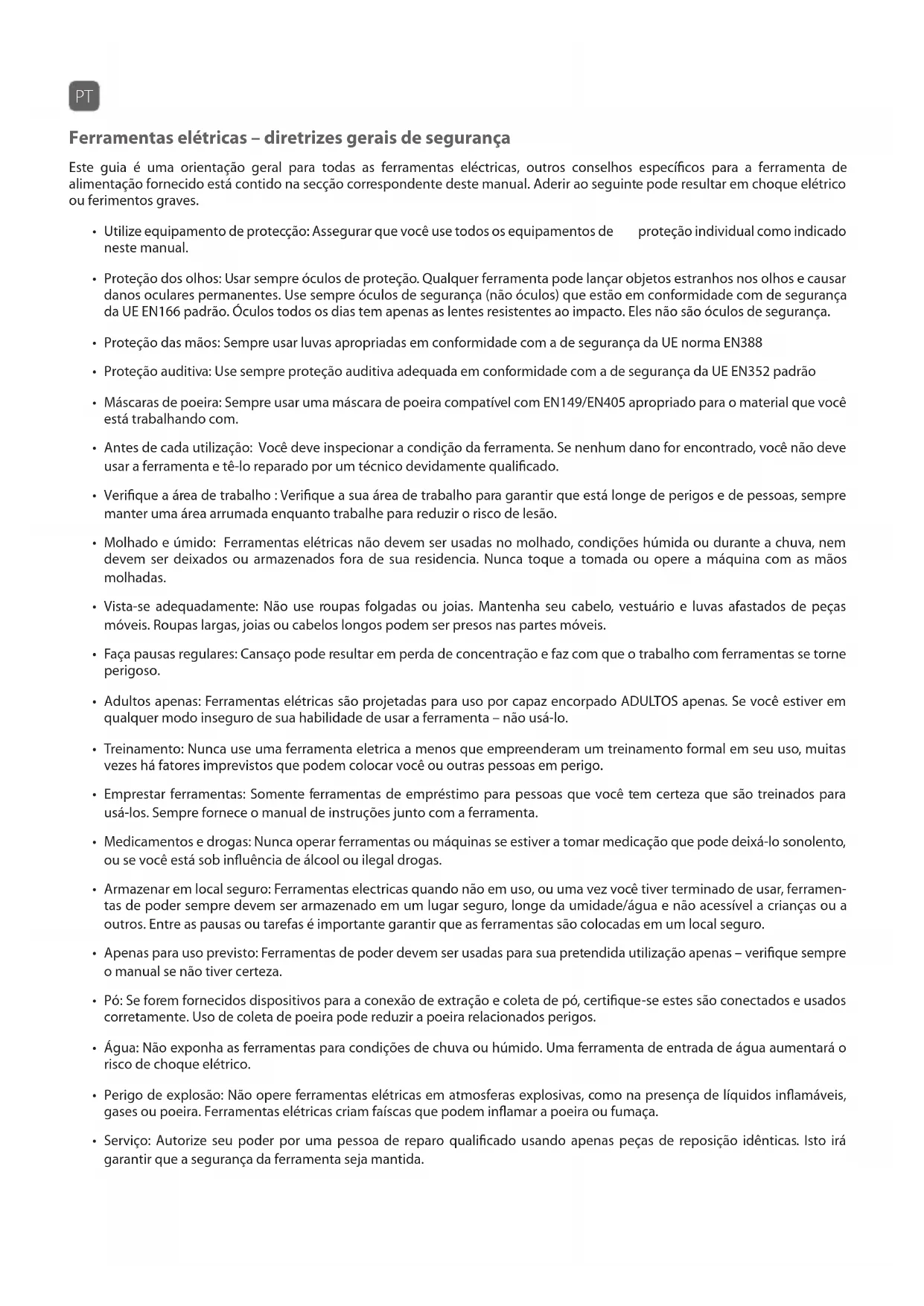

Ferramentas elétricas – diretrizes gerais de segurança

Este guia é uma orientação geral para todas as ferramentas elétricas. Outros conselhos específicos para a ferramenta de alimentação fornecida estão contidos na seção correspondente deste manual. Aderir ao seguinte pode resultar em choque elétrico ou ferimentos graves.

- Utilize equipamento de proteção: Assegure-se de usar todos os equipamentos de proteção individual como indicado neste manual.

- Proteção dos olhos: Use sempre óculos de proteção. Qualquer ferramenta pode lançar objetos estranhos nos olhos e causar danos oculares permanentes. Use sempre óculos de segurança (não óculos comuns) que estejam em conformidade com o padrão de segurança da UE EN166. Óculos de uso diário têm apenas lentes resistentes ao impacto. Eles não são óculos de segurança.

- Proteção das mãos: Use sempre luvas apropriadas em conformidade com a norma de segurança da UE EN388.

- Proteção auditiva: Use sempre proteção auditiva adequada em conformidade com o padrão de segurança da UE EN352.

- Máscaras de poeira: Use sempre uma máscara de poeira compatível com EN149/EN405, apropriada para o material com o qual você está trabalhando.

- Antes de cada utilização: Você deve inspecionar a condição da ferramenta. Se qualquer dano for encontrado, você não deve usar a ferramenta e deve mandá-la reparar por um técnico devidamente qualificado.

- Verifique a área de trabalho: Verifique a sua área de trabalho para garantir que está longe de perigos e de pessoas. Sempre mantenha uma área arrumada enquanto trabalha para reduzir o risco de lesão.

- Molhado e úmido: Ferramentas elétricas não devem ser usadas em condições molhadas, úmidas ou durante a chuva, nem devem ser deixadas ou armazenadas fora de sua residência. Nunca toque na tomada ou opere a máquina com as mãos molhadas.

- Vista-se adequadamente: Não use roupas folgadas ou joias. Mantenha seu cabelo, vestuário e luvas afastados de peças móveis. Roupas largas, joias ou cabelos longos podem ser presos nas partes móveis.

- Faça pausas regulares: Cansaço pode resultar em perda de concentração e fazer com que o trabalho com ferramentas se torne perigoso.

- Adultos apenas: Ferramentas elétricas são projetadas para uso por adultos capazes e em boa forma física apenas. Se você estiver de qualquer modo inseguro de sua habilidade de usar a ferramenta – não a use.

- Treinamento: Nunca use uma ferramenta elétrica a menos que tenha recebido treinamento formal em seu uso. Muitas vezes há fatores imprevistos que podem colocar você ou outras pessoas em perigo.

- Emprestar ferramentas: Somente empreste ferramentas a pessoas que você tem certeza de que são treinadas para usá-las. Sempre forneça o manual de instruções junto com a ferramenta.

- Medicamentos e drogas: Nunca opere ferramentas ou máquinas se estiver tomando medicação que possa causar sonolência, ou se estiver sob influência de álcool ou drogas ilegais.

- Armazenamento em local seguro: Quando não estiverem em uso, ou após terminar de usar, as ferramentas elétricas devem ser sempre guardadas em local seguro, longe de umidade/água e fora do alcance de crianças ou outras pessoas. Durante pausas ou entre tarefas, é importante garantir que as ferramentas sejam colocadas em local seguro.

- Apenas para uso previsto: As ferramentas elétricas devem ser usadas apenas para a finalidade a que se destinam – verifique sempre o manual se não tiver certeza.

- Pó: Se forem fornecidos dispositivos para conexão de extração e coleta de pó, certifique-se de que sejam conectados e usados corretamente. O uso de coleta de pó pode reduzir os perigos relacionados à poeira.

- Água: Não exponha as ferramentas à chuva ou a condições úmidas. A entrada de água em uma ferramenta aumentará o risco de choque elétrico.

- Perigo de explosão: Não opere ferramentas elétricas em atmosferas explosivas, como na presença de líquidos inflamáveis, gases ou poeira. Ferramentas elétricas criam faíscas que podem inflamar poeira ou fumaça.

- Serviço: Autorize a manutenção da sua ferramenta a uma pessoa qualificada, usando apenas peças de reposição idênticas. Isso garantirá que a segurança da ferramenta seja mantida.

Ferramentas elétricas – Guia geral de segurança

Estas orientações também são relevantes se você adquiriu uma ferramenta a bateria e ela é fornecida com um carregador de bateria.

• Use um RCD: Para uma operação segura, é sempre necessário usar um dispositivo RCD que o protegerá em caso de emergência elétrica.
• Voltagem de funcionamento: Antes de colocar a ferramenta em funcionamento, certifique-se de que a tensão indicada na placa de identificação é a mesma do seu fornecimento de eletricidade.
• Cabos de extensão: Assegure-se sempre de que o cabo não se torne um perigo de tropeço, roteando-o com segurança até seu local de trabalho. Não pise, não ande sobre o cabo nem coloque objetos sobre ele, pois isso resultará em danos. É importante que você esteja ciente da localização de um cabo de extensão sempre que estiver trabalhando, para evitar acidentes. Sempre proteja os cabos de alimentação de bordas afiadas, calor e óleo. Não permita que o cabo fique com nós ou torcido.
• Se o cabo de extensão ficar danificado: Tire o plugue da tomada imediatamente; não toque no cabo até que tenha desconectado da tomada.

Ferramentas a bateria – Guia geral de segurança

Estas orientações são relevantes para todas as ferramentas fornecidas com bateria.

• Perigo do Ácido da Bateria: Se ocorrerem danos acidentais na bateria ou forem usados em condições abusivas, o líquido pode ser ejetado da bateria; evite o contato. O líquido ejetado da bateria pode causar irritação ou queimaduras.
• Se ocorrer contato, enxágue rapidamente com água. Se o líquido for contado com os olhos, lave com de água no mínimo de 10 minutos e procure ajuda médica. Informe a equipe médica que o líquido é uma solução de 25-35% de hidróxido de potássio.
• Ligando a bateria: antes de ligar uma bateria a uma ferramenta eléctrica, certifique-se sempre de que o interruptor liga / desliga está bloqueado na posição desligada. A ativação involuntária da ferramenta pode resultar em lesões corporais graves.
• Transportando a ferramenta: remova sempre a bateria antes de transportar a ferramenta ao transportar a ferramenta para evitar ativação involuntária.Carregador: Recargue somente com o carregador especificado da BLAUPUNKT. Um carregador que é apropriado para um tipo de bateria pode criar um risco de incêndio quando usado com outra bateria.
• Bateria Correta: Use ferramentas BLAUPUNKT de bateria apenas com baterias da BLAUPUNKT para o produto específico. Utilização de quaisquer outros pacotes de bateria pode criar um risco de ferimentos e incêndio.
• Perigo de curto-circuito: Quando a bateria não estiver em uso, mantenha-o afastado de objectos metálicos, como clipes de papel, moedas, chaves, pregos, parafusos ou outros pequenos objectos metálicos que podem fazer uma conexão de um terminal para outro. Curto-circuito nos terminais da bateria juntos pode causar queimaduras ou incêndio.
• Perigo de ácido de bateria: Se dano acidental ocorre à bateria ou é usado em condições abusivas, o líquido pode ser expelido da bateria; evite contato. Se o contato ocorre acidentalmente, lave com água. Se o líquido entra em contato com os olhos, além disso, procure ajuda médica. Líquido expelido da bateria pode causar irritação ou queimaduras.
• Não abra: Nunca tente abrir a bateria por qualquer motivo. Se a carcaça plástica da bateria quebre ou rachaduras, imediatamente descontinuar seu uso e não recarregá-lo
• Eliminação: Quando a bateria atinge o final do é vida ou é eliminado por qualquer outro motivo, não possam ser reutilizados de lixo doméstico. A fim de proteger o meio ambiente por favor leve para seu centro de reciclagem ou outras autoridades que coletem e façam a eliminação da bateria em um estabelecimento adequadro.

Ferramentas de bateria – o carregamento da carga da bateria

As seguintes diretrizes irão garantir a vida útil da bateria e o carregador não é reduzida.

• Carga antes do uso: a bateria para esta ferramenta foi enviada em uma condição de carga baixa. Você deve carregar a bateria totalmente antes do uso.
• Cobrar ciclos: Baterias não chegará a carga completa a primeira vez que eles são carregadas. Permitir vários ciclos (operação seguido de recarga) para que eles se tornam totalmente carregada.
• Luzes indicadoras: Carregamento de LED vermelho na parte da frente direita lado do carregador acende para indicar que está em andamento. Um LED verde acende quando a bateria está totalmente carregada. Se em qualquer momento durante o processo de carga, nenhum dos LEDs estão acesos, retire a bateria do carregador para não danificar o produto. Não insira outra bateria.
• Uma sobrecarga : Uma vez que a bateria está carregada e a luz verde acende, remova a bateria imediatamente.
• Temperatura: Não carregue baterias quando a área de trabalho ou a temperatura da bateria estiver em ou abaixo de 0 ° C ou acima de 45 ° C.
• Cuidados do carregador: Quando mais de uma bateria em sucessão de carregamento permitir pelo menos 30 minutos para o carregador arrefecer antes de carregar uma bateria adicional.

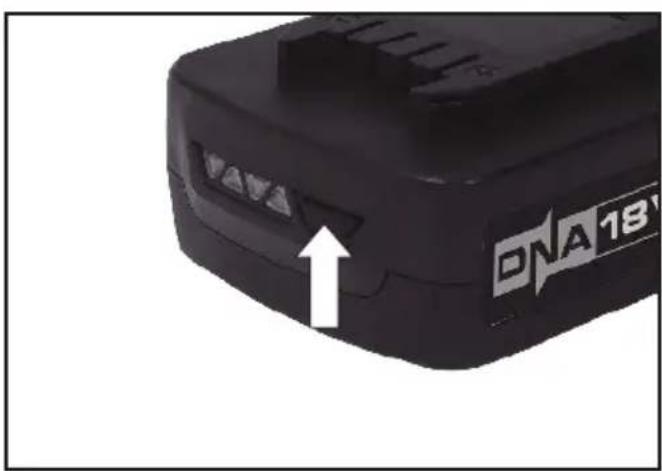

Ferramentas da bateria - Luzes de nível de carga da bateria

A bateria está equipada com um indicador de nível de carga para que você possa verificar a energia restante durante o uso. Para exibir a carga restante, pressione o botão no lado da bateria e consulte a tabela a seguir.

Número de luzes iluminadas Porcentagem de carga
0 0 – 10 %
1 10 – 25 %
2 25 – 50 %
3 50 – 75 %
4 75 – 100 %

1. Sapata
2. Manga do grampo da lâmina
3. Sapata da alavanca de bloqueio
4. Parte da frente para segurar a ferramenta
5. Trava de segurança
6. Gatilho de ligar/desligar
7. Punho traseiro
8. Bateria de íons de lítio
9. Trava de liberação da bateria
10. Lâmina de corte de madeira

Instruções de segurança específicas

Conheça sua serra tico-tico. Não conecte a fonte de alimentação do carregador nem instale a bateria na ferramenta até que você tenha lido e entendido este manual de instruções. Aprenda as aplicações e limitações da ferramenta, bem como os perigos potenciais específicos relacionados a esta ferramenta. Seguir esta regra reduzirá o risco de choque elétrico, incêndio ou ferimentos graves.

• Esta máquina requer o uso de duas mãos para garantir uma operação segura e não deve ser usada ao trabalhar em escadas ou escadas móveis. Se a máquina for usada ao trabalhar em altura, use uma plataforma estável ou andaime com corrimãos e proteção de borda.
• Segure pelas superfícies isoladas ao executar uma operação em que a ferramenta de corte possa entrar em contato com fiação oculta. O contato com um fio "vivo" fará as partes metálicas expostas da ferramenta ficarem "vivas" e causar choque.
• Certifique-se de que as ferramentas a bateria estejam desconectadas da fonte de bateria quando não estiverem em uso, antes de manutenção, lubrificação ou ajustes, e ao trocar acessórios como lâminas.
• Não pare a lâmina forçando a máquina ou usando pressão lateral.
• Não use lâminas que estejam dobradas ou com dentes faltando. Isso é altamente perigoso e pode resultar em ferimentos graves para o operador e pessoas ao redor, além de danos à máquina. Use apenas lâminas recomendadas pelo fornecedor e que estejam em boas condições.
• Não use lâminas maiores do que o especificado. Use apenas lâminas adequadas para a máquina.
• Mantenha sempre a lâmina protegendo o mecanismo limpo e livre de acumulação de pó.
• Não comece a máquina com a lâmina em contacto com a peça de trabalho.
• Verifique se a peça de trabalho para todos os pregos salientes, cabeças de parafuso ou qualquer coisa que poderia danificar a lâmina.
• Certifique-se que não existem nada por baixo da peça de trabalho, é fácil de cortar em cavaletes e partes superiores do banco. Segure a máquina corretamente e adotar uma postura estável.
• Utilize grampos ou outra forma prática de fixar e apoiar a peça a uma plataforma estável. Segurando a peça com a mão ou contra o corpo deixa-a instável e pode levar à perda de controle.

- Não tente modificar a máquina ou dos acessórios de forma alguma.

- Não force a máquina. Isso irá reduzir o desgaste na máquina e lâmina, aumentando sua eficiência e vida de funcionamento.

Recuo

O recuo ocorre quando a lâmina se torna emperrada no material que você está cortando e resulta na máquina de andar pra trás e para frente violentamente. Quando operar a serra, sempre você deve estar atento e preparado para isso ocorrer.

• Para garantir que você tenha mais controle em caso de recuo, use apenas um dedo para operar o gatilho. Isso permite que você use o resto de sua mão para agarrar o punho.
• Em caso de recuo, você deve manter a firmeza no punho e liberar o seu aperto no gatilho. Não solte a serra.
• Uma vez que a serra parou de libertar a lâmina do atolamento
• Não tente libertar a lâmina girando na serra.

MONTAGEM

Instalar as lâminas

• Retire a bateria.
• Nota: Existe um pequeno orifício na extremidade da lâmina, que se encaixa em um pequeno pino do eixo alternativo da máquina. Certifique-se de que você está usando o tipo correto de lâmina. • Gire a manga do grampo da lâmina e libere o mecanismo no sentido anti-horário (Fig. 3)
• Mantenha a lâmina presa na manga do grampo e libere o mecanismo girando totalmente, insira a lâmina dentro do eixo (Fig. 4)
• Solte a manga do grampo da lâmina e o mecanismo de liberação e assegure-se de que a lâmina esteja bem montada.

Ajuste de montagem da sapata

• A montagem da sapata pode ser ajustada para variar a profundidade de corte. - Para ajustar, vire a alavanca para baixo da sapata da alavanca de bloqueio (Fig. 5) - Mova a montagem da sapata articulada para a posição desejada. - Para travar a montagem da sapata articulada, mova a alavanca de travamento para cima.

Instalando a bateria

• AVISO: Para evitar ferimentos graves, sempre retire a bateria e mantenha as mãos longe do botão de trava de segurança ao carregar ou transportar a ferramenta. • Deslize a bateria na base da ferramenta (Fig. 6)
• A bateria tem marcas elevadas que permitem encaixá-la na serra somente de uma maneira.
• Verifique se a bateria se encaixa no lugar e se está segura na ferramenta antes de iniciar a operação.

OPERAR A SERRA

Iniciar e parar

• Para iniciar a serra, pressione o interruptor de bloqueio de segurança (Fig. 8) e, em seguida, pressione e segure o gatilho (Fig. 9)
• Não há necessidade de manter pressionado o interruptor de bloqueio de segurança; ele permanecerá no lugar enquanto o gatilho for pressionado.
• Para parar a serra, basta soltar o gatilho; a trava de segurança retornará para a posição fechada.

Corte geral

É muito importante verificar se não há cabos elétricos energizados atrás da superfície que você está cortando.

• Segure a serra firmemente na frente e claramente longe de você. Certifique-se de que o material a ser cortado esteja preso firmemente.
• Trabalhos de tamanho pequeno devem estar firmemente presos em um torno ou com grampos para o banco de trabalho ou mesa. • Marque a linha de corte claramente.
• Ligue a serra e permita que ela atinja a velocidade máxima antes de fazer contato com o material que você está cortando.
• Coloque a sapata contra o material e, em seguida, mova a lâmina para o trabalho. Mantenha a sapata pressionada firmemente contra a superfície.
• Não force; use apenas a pressão suficiente para manter o corte da serra. Pressão excessiva pode curvar ou torcer a lâmina, o que pode resultar em lâminas quebradas.

Corte de metal

Você pode cortar metais como chapa de aço, tubos, barras de aço, alumínio, latão e cobre com a serra. Observe as seguintes informações ao cortar metal:

• Não force, torça ou dobre a lâmina da serra.
• Nunca utilize líquidos inflamáveis para lubrificar; faíscas poderiam inflamar os vapores. • Ao cortar tubos de canalização ou ferro de ângulo, use um grampo.
• Mantenha sempre a sapata firmemente contra o material.

- Utilize óleo de corte ao cortar aço e metais macios. O óleo de corte também mantém as lâminas frias, aumenta a ação de corte e prolonga a vida da lâmina.

- Prenda a peça de trabalho que você está cortando com firmeza e corte perto do ponto de fixação para eliminar qualquer vibração da peça de trabalho.

- Para cortar um material de folha fina, coloque o material entre cartão duro ou madeira compensada e prenda as camadas para eliminar a vibração e o rasgamento do material.

Especificações do produto
Tensão	18V
Velocidade variável 0 – SPM 3000
Comprimento de curso 25,4 mm
Espessura máxima do material (madeira)	80mm
Espessura máxima do material (aço) 10mm
Nível de pressão sonora LpA 81 DB K=3dB(A)
Nível de potência sonora LWA 92 dB K=3dB(A)
Nível de vibração 8.3 m/s2, K = 1,5 m/s2

Símbolos

O manual ou a placa de classificação na sua ferramenta pode mostrar símbolos. Estes representam informações importantes sobre o produto ou instruções sobre o seu uso.

	Você deve ler o manual de instruções Usar	e	protecção
	O produto é compatível com as normas de segurança CE		Usar a proteção de ouvido
	O produto é compatível com RoHS segurança padrões		Usar luvas de segurança
	Advertência geral		Usar a roupa protetora
	Dispor de acordo com as normas de WEEE		Usar máscara de segurança
	Contém bateria de Lithium-Ion		Usar proteção ocular
	O produto é isolado dobro		Usar proteção de cabeça
	Perigo de incêndio		Usar proteção respiratória
	Perigo de electrocussão

Disposição

Não descarte no lixo comum.

Tal como indicado na Diretiva Europeia 2012/19/UE para os resíduos de equipamentos elétricos e eletrônicos, este produto deve ser eliminado de uma forma segura para o meio ambiente. Recomendamos levá-lo para uma instalação de reciclagem.

Garantia

Este produto possui 3 anos de garantia para defeitos de fabricação. O período de garantia será contado a partir da data de compra do produto, de acordo com a fatura de compra. A garantia do produto cobre apenas defeitos de fabricação, defeitos resultantes de uso impróprio, como queda, transporte inadequado, conexão à fonte de alimentação, não em conformidade com a tensão especificada neste manual, inserção de objetos estranhos e desgaste natural de peças, peças de plástico (tampas, botões, alças, fechaduras de trava, cabos de alimentação, etc.) e peças metálicas (fios, motores, etc.).

Também não são cobertos os danos devidos a agentes da natureza, raios, alimentos, mar, oxidação, umidade etc. O produto perderá sua garantia se apresentar defeitos que, após a análise de nossos técnicos, sejam caracterizados como uso inadequado, uso profissional ou uso para fins para os quais não se destina (de acordo com o Manual do Proprietário). Esta garantia será anulada se verificar que o dispositivo foi adulterado, foi reparado por uma pessoa ou serviço não autorizado pela BLAUPUNKT. A garantia é válida somente com o recibo/fatura fornecido na compra.

A BLAUPUNKT compromete-se a fornecer os serviços acima mencionados no período de garantia somente em locais onde mantenha um serviço autorizado. Os consumidores que não estão localizados perto de um centro de serviço autorizado devem ser responsáveis pelos custos e riscos de transporte para o serviço autorizado de sua escolha.

O "desgaste" natural não está coberto pela garantia.

Este produto é apenas para uso doméstico.
