DMC-GM1LEC - Câmera PANASONIC - Manual de utilização gratuito

Marca	Panasonic
Modelo	DMC-GM1LEC
Categoria	Câmera digital híbrida
Montagem da lente	Micro Four Thirds
Lente fornecida	LEICA DG SUMMILUX 15 mm f/1.7 ASPH. (H-X015)
Distância focal (equivalente a 35mm)	30 mm
Abertura máxima	f/1.7
Abertura mínima	f/16
Estabilização óptica	Não disponível
Foco	AF/MF (interruptor na lente)
Anel de abertura	Sim, com posição [A] para controle automático
Peso total (com lente, bateria, cartão)	Aproximadamente 319 g
Dimensões da lente (diâmetro x comprimento)	Aproximadamente 57,5 mm x 36 mm
Peso da lente sozinha	Aproximadamente 115 g
Diâmetro do filtro	46 mm
Distância mínima de foco	0,2 m
Número de fotos registráveis (CIPA)	Aproximadamente 240 fotos
Autonomia de vídeo (AVCHD FHD/50i)	Aproximadamente 90 min
Autonomia de vídeo (MP4 FHD/25p)	Aproximadamente 90 min
Autonomia de visualização	Aproximadamente 160 min
Alcance do flash (ISO AUTO)	0,5 m a 9,4 m
Acessórios fornecidos	Tampa da lente, tampa do corpo, parasol, anel de decoração
Manutenção	Limpe com um pano macio e seco. Evite solventes.
Segurança	Não exponha à água ou calor excessivo. Use apenas acessórios recomendados.

Perguntas frequentes - DMC-GM1LEC PANASONIC

Qual é a duração da bateria ?

Com a lente H-X015, você pode tirar cerca de 240 fotos (norma CIPA) ou gravar cerca de 90 minutos de vídeo em AVCHD/MP4.

Posso usar outras lentes no DMC-GM1LEC ?

Sim, a câmera usa a montagem Micro Four Thirds, compatível com muitas lentes Panasonic e Olympus.

Como instalar o parasol ?

Remova primeiro o anel de decoração girando-o no sentido da seta. Alinhe a ranhura do parasol com a marca na lente, depois gire até ouvir um clique. Recoloque o anel de decoração após.

Como ajustar a abertura manualmente ?

Gire o anel de abertura localizado na lente. Se você posicioná-lo em [A], a abertura será controlada pela câmera.

O flash é integrado ?

Sim, a câmera possui um flash integrado com alcance de 0,5 m a 9,4 m (ISO AUTO).

Como limpar a lente ?

Use um pano macio e seco para limpar suavemente a lente. Evite produtos químicos.

Qual é a distância mínima de foco ?

A distância mínima é de 0,2 m (a partir da marca de distância na lente).

A câmera é estabilizada ?

Não, a lente H-X015 não possui estabilizador óptico. Use um tripé para longas exposições.

O que fazer se a lente não encaixar ?

Alinhe a marca de instalação (ponto vermelho) da lente com a marca no corpo, depois gire suavemente até ouvir um clique.

Posso usar o modo manual (M) ?

Sim, ajuste o anel de abertura para o valor desejado e use os botões da câmera para a velocidade do obturador.

MANUAL DE UTILIZADOR DMC-GM1LEC PANASONIC

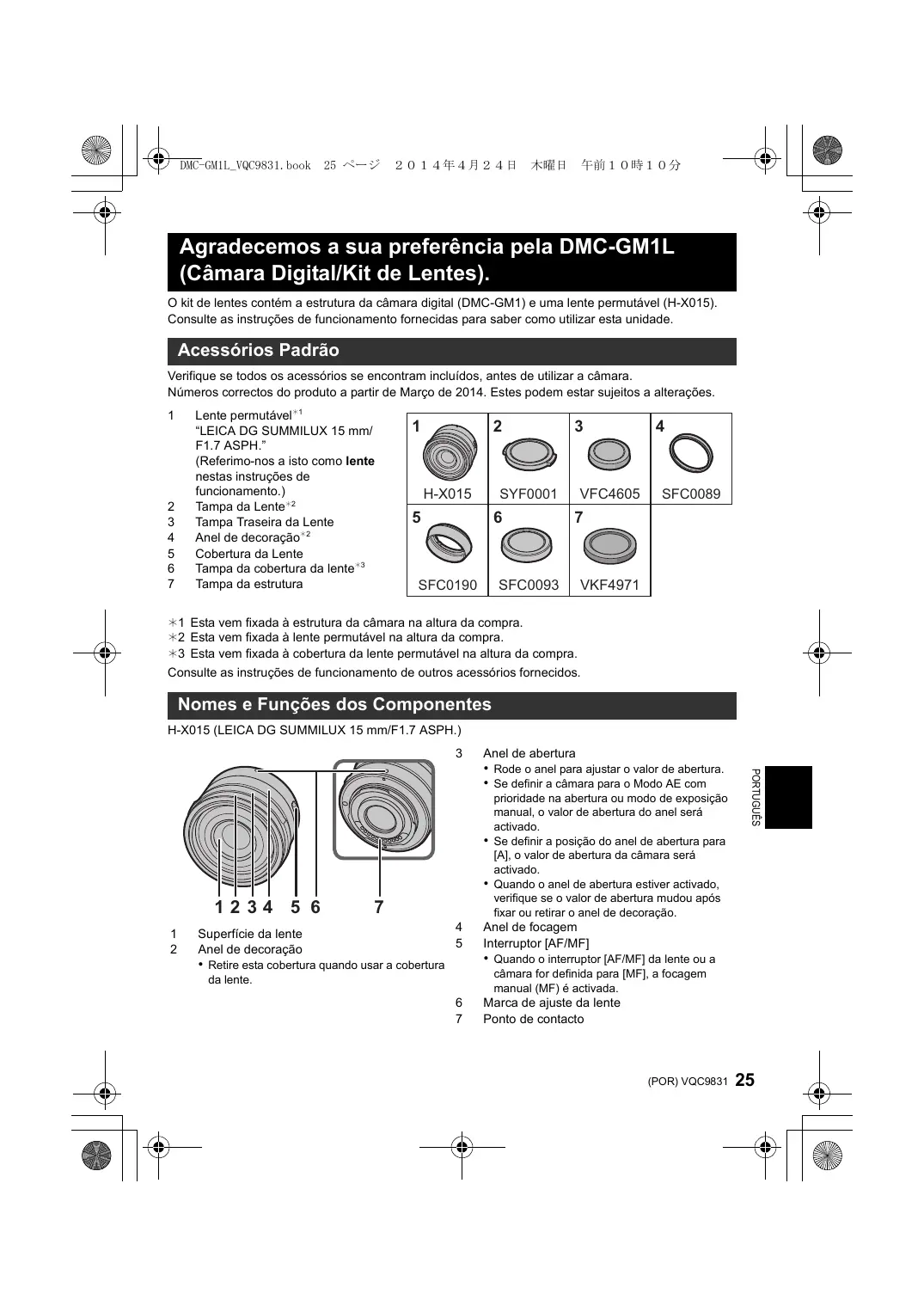

Agradecemos a sua preferência pela DMC-GM1L (Câmara Digital/Kit de Lentes).

O kit de lentes contém a estrutura da-camera digital (DMC-GM1) e uma lente permutavel (H-X015). Consulte as instruções deestrutura fornecidas para saber como utiliser esta unidade.

Acessórios Padrao

Verifique se todos os acessos e encomram incluidos, antes deutilizar a camara. Numberos correctos do produits a partir de Maro de 2014. Estes podem estar sujeitos a alteracoes.

1 Lente permutavel+1 "LEICA DG SUMMILUX 15 mm/ F1.7 ASPH." (Referimo-nos a isto como lente nestas instruções de funciona.)
2 Tampa da Lente*2
3 Tampa Traseira da Lente
4 Anel de decoração*2
5 Cobertura da Lente
6 Tampa da cobertura da lente*3
7 Tampa da estrutura

1 H-X015	2 SYF0001	3 VFC4605	4 SFC0089
5 SFC0190	6 SFC0093	7 VKF4971

1Esta vem fixada a estrutura da-camera na ultura da compra.
2Esta vem fixada à lente permutável na alta da compra.
*3Esta vem fixada à cobertura da lente permutável na alta da compra.

Consulte as instruções deestrutura de outros acessórios fornecidos.

Nomes e Funções dos Componentes

H-X015 (LEICA DG SUMMILUX 15 mm/F1.7 ASPH.)

1 Superficie da lente
2 Anel de decoração

• Rode o anel para ajustar o valor de abertura.
• Se definir a-camera para o Modelo AE com prioridade na abertura ou modo de exposicao manual, o valor de abertura do anel sera aktivado.
• Se definir a posicao do anel de abertura para [A], o valor de abertura da-camera sera activado.
• Quando o anel de abertura estiver Activado, verifique se o valor de abertura mudou antes fixar ou retirar o anel de decoração.

4 Anel de focagem
5 Interruptor [AF/MF]

• Quando o interruptor [AF/MF] da lente ou a camara for definida para [MF], a focagem manual (MF) é activada.

6 Marca de ajuste da lente
7 Ponto de contacto

Colocar a Cobertura da Lente

Lente permutável (H-X015)

• Antes de fixar a cobertura da lente, certifique-se de que retira a tampa da lente. A cobertura da lente não pode ser fixada se nãoOOTAR a tampa da lente.

1 Rode o anel de decoracao A na direcção da seta para o retiring.

2 Alinhe a marca de montagem (B) na cobertura da lente com amarca na ponta da lente.
3 Rode a cobertura da lente na direcção da seta até fixar no lugar e alinne a posicao de paragem © na cobertura da lente com a marca na ponta da lente.

Fixar o anel de decoracao

• Antes de fixar o anel de decoração, certifique-se de que retira a tampa da lente.

1 Alinhe a posicao de montagem no anel de decoracao com uma posicao de circa de 90^ da marca de ajuste da lente E para colocar o anel de decoracao.
2 Rode o anel de decoracao na direccao da seta para alinhar a posicao de montagem D no anel de decoracao com a marca de ajuste da lente E.

Especificações

Consumo de energia:	Quando a lente permutável (H-X015) for usada
	2,2 W (Quando gravar)
	1,5 W (Quando reproducir)

Illuminação Minima	Cerca de 5 lx ( quando usar i-Low light, a velocidade do obturador é de 1/25° de segundo)
Flash	Alcance do flash: Cerca de 0,5 m a 9,4 m ( quando escolher [ISO AUTO])
Peso	Cerca de 319 g [Com a lente permutavel (H-X015), cartão e bateria]

Consulte as instruções de functimento quando a outras espécografções.

Lente permutável (H-X015) "LEICA DG SUMMILUX 15 mm/F1.7 ASPH."

Comprimento focal	f=15 mm (equivalente a uma-camera de rolo de 35 mm: 30 mm)
Tipo de abertura	7 lâminas do diafração/diafragma de abertura circular
Abertura Tmaxima	F1.7
Valor minimo de abertura	F16
Fabrcação lente	9 elementos em 7 grupos (3 lentes asféricas)
Revestimento de superfícies Nano	Sim
Na distência doerto	0,2 m a∞ (da LINHA de referencia da distência de focagem)
Ampliação maior da imagem	0,1× (equivalente a uma-camera de rolo de 35 mm: 0,2×)
Estabilizador ótico da iamgem	Não disponible
Interruptor [AF/MF]	Disponível (Ligar AF/MF)
Montagem	“Micro Four Thirds Mount”
Ángulo de visão	72°
Diâmetro filtró	46 mm
Diâmetro max.	Cerca de 57,5 mm
Comprimento geral	Cerca de 36 mm (da ponta da lente ao lado da base do suporte da lente)
Peso	Cerca de 115 g

• LEICA é uma marca registada da Leica Microsystems IR GmbH. SUMMILUX é uma marca registada da Leica Camera AG. As lentes LEICA DG são fabricadas using instrumentos de medicação e sistemas de segurar aquality que foram certificadas pela Leica Camera AG, com base nas normas de qualidade da Empresa.

Gravar imagens paradas (de acordo com o padrão CIPA no modo AE do programa)
• Nível de imagens graváveis: Cerca de 240 imagens • Tempo de gravação: Cerca de 120 min
Gravização de filmes
[AVCHD] (Gravar com a qualidaude de imagem definida para [FHD/50])	• Tempo gravavel: Cerca de 90 min
	• Tempo gravavel actual: Cerca de 45 min
[MP4] (Gravar com a qualidaude de imagem definida para [FHD/25p])	• Tempo gravavel: Cerca de 90 min
	• Tempo gravavel actual: Cerca de 45 min
Reprodução
• Tempo de reprodução: Cerca de 160 min
