Marca	Panasonic
Modello	DMC-GM1LEC
Categoria	Fotocamera digitale ibrida
Montatura dell'obiettivo	Micro Quattro Terzi
Obiettivo in dotazione	LEICA DG SUMMILUX 15 mm f/1.7 ASPH. (H-X015)
Lunghezza focale (equivalente 24x36)	30 mm
Apertura massima	f/1.7
Apertura minima	f/16
Stabilizzazione ottica	Non disponibile
Messa a fuoco	AF/MF (interruttore sull'obiettivo)
Anello dell'apertura	Sì, con posizione [A] per controllo automatico
Peso totale (con obiettivo, batteria, scheda)	Circa 319 g
Dimensioni dell'obiettivo (diametro x lunghezza)	Circa 57,5 mm x 36 mm
Peso del solo obiettivo	Circa 115 g
Diametro del filtro	46 mm
Distanza minima di messa a fuoco	0,2 m
Numero di foto registrabili (CIPA)	Circa 240 foto
Autonomia video (AVCHD FHD/50i)	Circa 90 min
Autonomia video (MP4 FHD/25p)	Circa 90 min
Autonomia in visualizzazione	Circa 160 min
Portata del flash (ISO AUTO)	0,5 m a 9,4 m
Accessori in dotazione	Copriobiettivo, copribody, paraluce, anello decorativo
Manutenzione	Pulire con un panno morbido e asciutto. Evitare solventi.
Sicurezza	Non esporre all'acqua o a calore eccessivo. Utilizzare solo accessori raccomandati.

Domande frequenti - DMC-GM1LEC PANASONIC

Qual è la durata della batteria?

Con l'obiettivo H-X015, è possibile scattare circa 240 foto (standard CIPA) o registrare circa 90 minuti di video in AVCHD/MP4.

Posso usare altri obiettivi sul DMC-GM1LEC?

Sì, la fotocamera utilizza la montatura Micro Quattro Terzi, compatibile con molti obiettivi Panasonic e Olympus.

Come installare il paraluce?

Rimuovere prima l'anello decorativo ruotandolo nel senso della freccia. Allineare la tacca del paraluce con il segno sull'obiettivo, quindi ruotare fino allo scatto. Reinserire l'anello decorativo dopo.

Come regolare l'apertura manualmente?

Ruotare l'anello dell'apertura situato sull'obiettivo. Se lo si posiziona su [A], l'apertura è controllata dalla fotocamera.

Il flash è integrato?

Sì, la fotocamera ha un flash integrato con una portata di 0,5 m a 9,4 m (ISO AUTO).

Come pulire l'obiettivo?

Usare un panno morbido e asciutto per pulire delicatamente la lente. Evitare prodotti chimici.

Qual è la distanza minima di messa a fuoco?

La distanza minima è di 0,2 m (dal segno di distanza sull'obiettivo).

La fotocamera è stabilizzata?

No, l'obiettivo H-X015 non dispone di stabilizzatore ottico. Utilizzare un treppiede per pose lunghe.

Cosa fare se l'obiettivo non si monta?

Allineare il segno di installazione (punto rosso) dell'obiettivo con il segno sul corpo, quindi ruotare delicatamente fino allo scatto.

Posso usare la modalità manuale (M)?

Sì, impostare l'anello dell'apertura sul valore desiderato e usare le ghiere della fotocamera per la velocità dell'otturatore.

MANUALE UTENTE DMC-GM1LEC PANASONIC

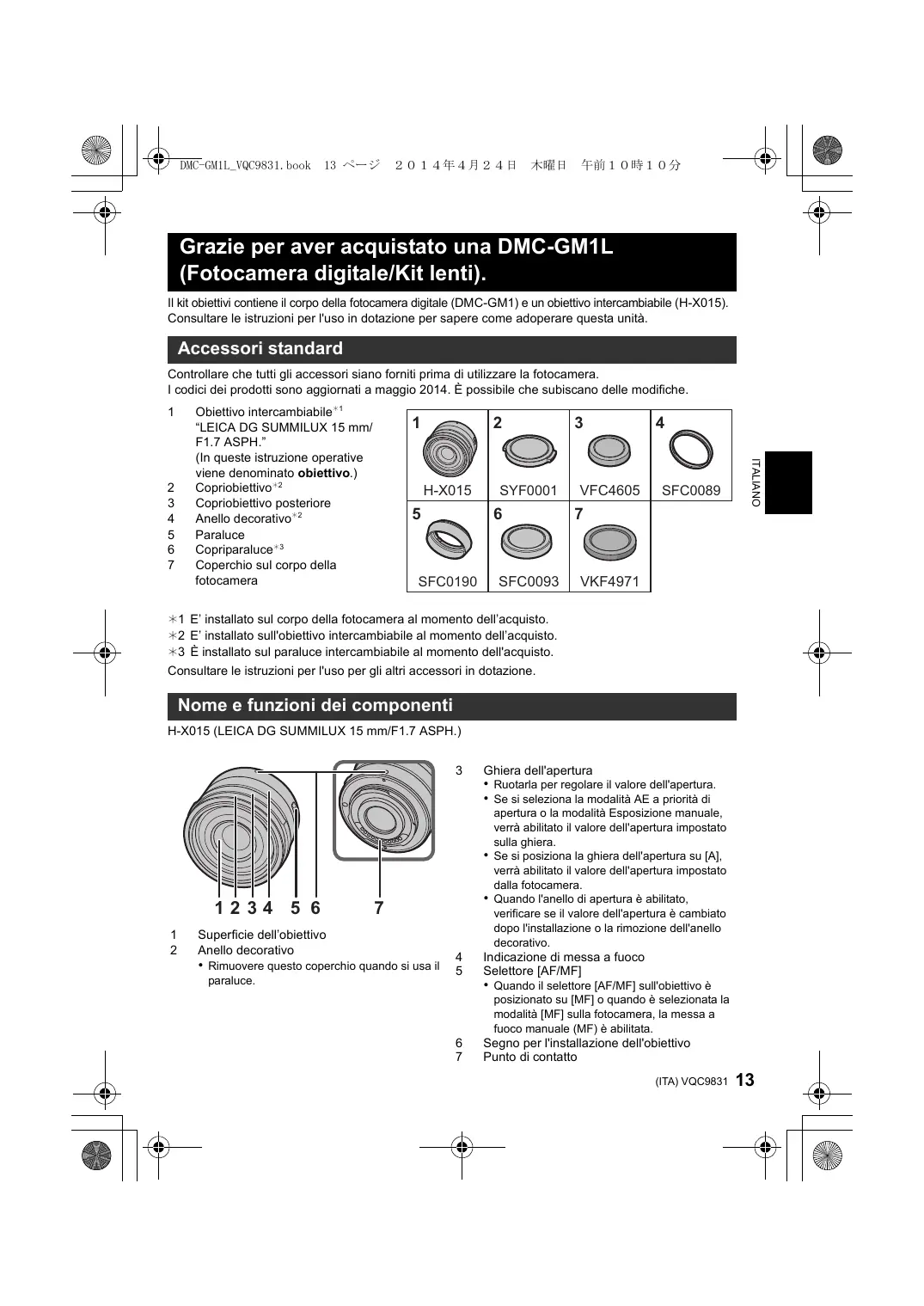

Grazie per aver acquistato una DMC-GM1L (Fotocamera digitale/Kit lenti).

Il kit obietti contiene il corso della fotocamera digitale (DMC-GM1) e un obiettivo intercambiabile (H-X015). Consultare le istruzioni per l'uso in dotazione per sapere come adoperare esta unità.

Accessoristandard

Controllare che tutti gli accessori siano forniti prima di utilizzato la fotocamera.

I codici dei prodotti sono aggiornati a maggio 2014. è possibile che subiscano delle modifiche.

1 Obiettivo intercambiabile*1 "LEICA DG SUMMILUX 15 mm/ F1.7 ASPH." (In queste istruzione operative viene denominato obiettivo.)
2 Copriobiettivo*2
3 Copriobiettivo posteriore
4 Anello decorativo*2
5 Paraluce
6 Copriparaluce*3
7 Coperchio sul corpo della fotocamera

1 H-X015	2 SYF0001	3 VFC4605	4 SFC0089
5 SFC0190	6 SFC0093	7 VKF4971

1 E' installment sul corpo della fotocamera al momento dell'acquisto.
2 E' installment sull'obiettivo intercambiabile al momento dell'acquisto.
*3 É installment sul paraluce intercambiabile al momento dell'acquisto.

Consultare le istruzioni per l'uso per gli altri accessori in dotazione.

Nome e funzioni dei componenti

H-X015 (LEICA DG SUMMILUX 15 mm/F1.7 ASPH.)

1 Superficie dell'obiettivo
2 Anello decorativo

• Rimuovere quello coperchio quando si usa il paraluce.

3 Ghiera dell'apertura

• Ruotarla per regolare il valore dell'apertura.
• Se si selezione la modalità AE a priorità di apertura o la modalità Esposizione manuale, verrà abilitato il valore dell'apertura impostato sulla ghiera.
• Se si posizzona la ghiera dell'apertura su [A], verràabilitato il valore dell'apertura impostato alla fotocamera.
• Quando l'anello di aperture è abilitato, verificare se il valore dell'aperture è cambiatodo后再 installazione o la rimozione dell'anello decorativo.

4 Indicazione di messa a fuoco
5 Selettore [AF/MF]

• Quando il selettore [AF/MF] sull'obiettivo è positioningato su [MF] o quando è selezione la modalità [MF] sulla fotocamera, la messa a fuco manuale (MF) è abilitata.

6 Segno per l'installazione dell'obiettivo
7 Punto di contatto

Installazione del paraluce

■ Obiettivo intercambiabile (H-X015)

• Prima di fissare il paraluce, accertarsi di rimuovere il copriobiettivo. Il paraluce non può essere fissato se non viene rimioso il copriobiettivo.

1 Ruotare l'anello decorativo A nella direzione della freccia per rimuoverlo.

2 Allineare il segno di montaggio ⑧ sul paraluce con il segno all'estremità dell'obiettivo.
3 Ruotare il paraluce nella direzione della freccia sino a che fa click in posizione, ed allineare la posizione di arresto sul paraluce con il segno sull'estremità dell'obiettivo.

Installazione dell'anello decorativo
- Prima di fissare l'anello decorativo, accertarsi di rimuovere il copriobiettivo.

1 Allineare la posizione di montaggio sull'anello decorativo con una posizione ad una distanza di circa 90^ dal segno per l'installazione dell'obiettivo e perzosionare l'anello decorativo.
2 Ruotare l'anello decorativo in direzione della freccia per allineare la posizione di montaggio ⑥ sull'anello decorativo con il segno per l'infallazione dell'obiettivo

Specifiche

Consumo di corrente:	Quando si utilizza l'obiettivo intercambiabile (H-X015) 2,2 W (Durante la registratione) 1,5 W (Durante la riproduzione)
Illuminamento minimo	Circa 5 lx ( quando si utilizza i-Low light, la velocità dell'otturatore è para a 1/25 di secondo)
Flash	Distanza utile del flash: da circa 0,5 m a 9,4 m (Quando è impostato [ISO AUTO])
Massa	Circa 319 g [con l'obiettivo intercambiabile (H-X015), la scheda e la batteria]

Consultare le istruzioni per l'uso per le altre specifiche.

Obiettivo intercambiabile (H-X015) "LEICA DG SUMMILUX 15 mm/F1.7 ASPH."

Distanza fiscale	f=15 mm (equivalente per fotocamera con pellicola 35 mm: 30 mm)
Tipodi di aperture	7 lamelle diaframma/diaframma ad aperture circolare
Aperture massima	F1.7
Valore minimo dell'aperture	F16
Costruzione dell'obiettivo	9 elementi in 7 gruppi (3 lenti asferiche)
Rivestimento superficie Nano	Si
Distanza di messa a fuoco	0,2 m a∞ (dalla linea di riferimento della distance di messa a fuoco)
Ingrandimento massimo dell'imagine	0,1× (equivalente per fotocamera con pellicola 35 mm: 0,2×)
Stabilizzatore ottico di immagine	Non disponibile
Selettore [AF/MF]	Disponibile (Passaggio da AF a MF e viceversa)
Supporto	"Micro Four Thirds Mount"
Profondità di Campo	72°
Diametro filtrlo	46 mm
Diametro massimo	Circa 57,5 mm
Lunghezza complessiva	Circa 36 mm (dall'estremità dell'obiettivo al lato di base del supporto dell'obiettivo)
Massa	Circa 115 g

• LEICA è un marchio registrato di Leica Microsystems IR GmbH. SUMMILUX è un marchio registrato di Leica Camera AG. Gli obietti LEICA DG sono prodotti utilizzato strumenti di misurazione e sistemi di garanzia della qualità certificati da Leica Camera AG in baseagli standard di qualità dell'azienda.

Autonomia di funzionamento e numero di immagini registrabili (dati indicativi)

Quando si utilizes l'obiettivo intercambiabile (H-X015)

Ripresa di foto (Secondo lo standard CIPA in modalità Programma esposizione automatica)
•Numero di immagini registrabili: Circa 240 immagini •Autonomia di registrazione: Circa 120 min
Registrazione immagini in movimento
[AVCHD] (Registrazione con qualità dell'immagne impostata su [FHD/50i])	•Autonomia di registrazione: Circa 90 min
	•Autonomia di registrazione effettiva: Circa 45 min
[MP4] (Registrazione con qualità dell'imagine impostata su [FHD/25p])	•Autonomia di registrazione: Circa 90 min
	•Autonomia di registrazione effettiva: Circa 45 min
Riproduzione
•Tempo di riproduzione: Circa 160 min
