DMC-GM1LEB - Câmera PANASONIC - Manual de utilização gratuito

Tipo de produto	Câmera digital de lentes intercambiáveis
Marca	PANASONIC
Modelo	DMC-GM1LEB
Lente incluída	LEICA DG SUMMILUX 15 mm F1.7 ASPH.
Montagem	Micro Four Thirds
Distância focal	15 mm (equiv. 30 mm em 35 mm)
Abertura máxima	F1.7
Abertura mínima	F16
Construção óptica	9 elementos em 7 grupos (3 lentes asféricas)
Distância mínima de foco	0,2 m
Ampliação máxima	0,1× (equiv. 0,2×)
Ângulo de visão	72°
Diâmetro do filtro	46 mm
Dimensões da lente	Ø57,5 mm × 36 mm
Peso da lente	115 g
Peso total	Aproximadamente 319 g (com lente, bateria, cartão)
Consumo (gravação)	2,2 W
Consumo (visualização)	1,5 W
Iluminação mínima	Aproximadamente 5 lx (i-Low)
Flash embutido	Alcance 0,5 m - 9,4 m (ISO AUTO)
Autonomia da bateria (fotos)	Aproximadamente 240 fotos (padrão CIPA)
Autonomia da bateria (vídeo)	Aproximadamente 90 min (AVCHD/MP4 FHD)
Autonomia de visualização	Aproximadamente 160 min
Comutação AF/MF	Sim (comutador na lente)
Estabilização de imagem	Não disponível (lente)

Perguntas frequentes - DMC-GM1LEB PANASONIC

Como instalar o para-sol na lente?

Remova primeiro a tampa da lente, depois gire o anel de decoração no sentido da seta para removê-lo. Alinhe o encaixe de montagem do para-sol com a marca na lente, gire até encaixar, e então alinhe a posição de parada.

Qual é o alcance do flash embutido?

O alcance do flash é de aproximadamente 0,5 m a 9,4 m quando a configuração ISO está em AUTO.

Como alternar entre o foco automático e manual?

Use o comutador [AF/MF] localizado na lente. Se o comutador estiver em MF ou se a configuração da câmera estiver em MF, o foco manual é ativado.

Qual é a autonomia da bateria no modo foto?

A autonomia é de aproximadamente 240 fotos de acordo com o padrão CIPA no modo Programa EA.

Como limpar a lente?

Use um pano macio e seco para limpar a superfície da lente. Evite solventes como álcool ou diluente. Consulte o manual de instruções para mais detalhes.

Posso usar outras lentes nesta câmera?

Sim, esta câmera usa a montagem Micro Four Thirds, você pode montar outras lentes compatíveis.

Qual é a duração máxima de gravação de vídeo?

A duração da gravação de vídeo é de aproximadamente 90 minutos em AVCHD ou MP4 com qualidade FHD.

O que fazer se a câmera não ligar?

Verifique se a bateria está corretamente carregada e inserida. Se o problema persistir, entre em contato com o serviço pós-venda da PANASONIC.

Como ajustar a abertura manualmente?

Gire o anel de abertura na lente. Se estiver em [A], a câmera controla a abertura. No modo Prioridade de Abertura ou Manual, o anel está ativo.

Onde encontrar o número de série da câmera?

O número de série geralmente está localizado na parte inferior do corpo da câmera ou no menu de configurações. Consulte a etiqueta localizada embaixo.

MANUAL DE UTILIZADOR DMC-GM1LEB PANASONIC

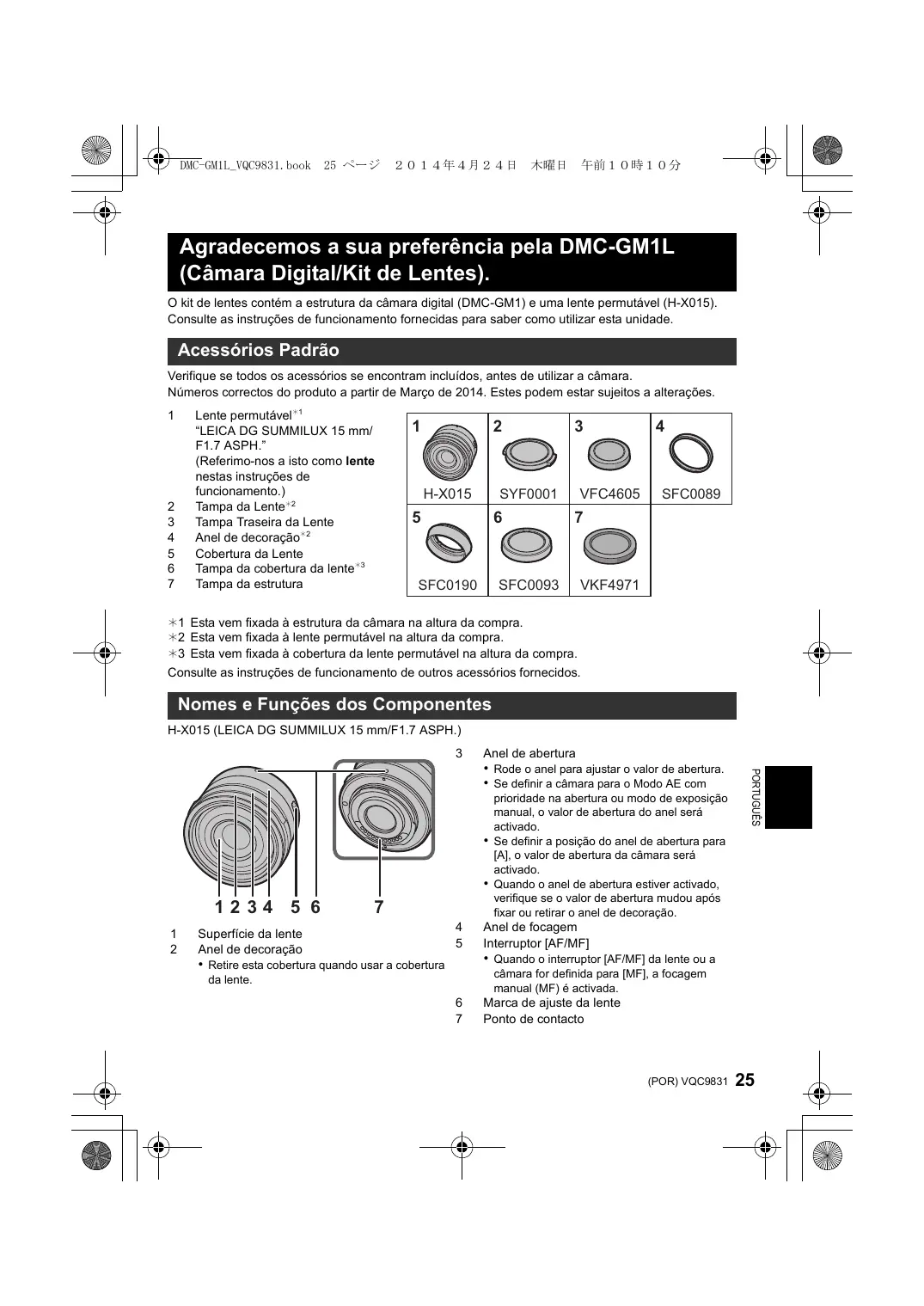

Agradecemos a sua preferência pela DMC-GM1L (Câmara Digital/Kit de Lentes).

O kit de lentes contém a estrutura da-camera digital (DMC-GM1) e uma lente permutavel (H-X015). Consulte as instruções deestrutura fornecidas para saber como utiliser esta unidade.

Acessórios Padrao

Verifique se todos os accesórios se encontrar incluidos, antes de utilizes a-camera. Númos correctos do produits a partir de Março de 2014. Estes podem estar sujeitos a alterações.

1 Lente permutavel+1 "LEICA DG SUMMILUX 15 mm/ F1.7 ASPH." (Referimo-nos a isto como lente nestas instruções de funciona.)
2 Tampa da Lente*2
3 Tampa Traseira da Lente
4 Anel de decoração*2
5 Cobertura da Lente
6 Tampa da cobertura da lente*3
7 Tampa da estrutura

1 H-X015	2 SYF0001	3 VFC4605	4 SFC0089
5 SFC0190	6 SFC0093	7 VKF4971

1Esta vem fixada a estrutura da-camera na ultura da compra.
2Esta vem fixada à lente permutável na alta da compra.
*3Esta vem fixada à cobertura da lente permutável na alta da compra.

Consulte as instruções deestrutura de outros acessórios fornecidos.

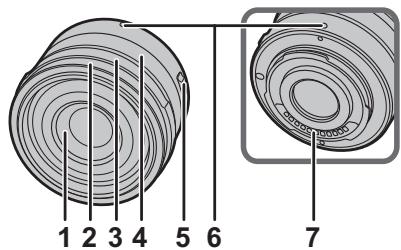

Nomes e Funções dos Componentes

H-X015 (LEICA DG SUMMILUX 15 mm/F1.7 ASPH.)

1 Superficie da lente
2 Anel de decoração

• Rode o anel para ajustar o valor de abertura.
• Se definir a-camera para o Modelo AE com prioridade na abertura ou modo de exposicao manual, o valor de abertura do anel sera��ado.
• Se definir a posicao do anel de abertura para [A], o valor de abertura da-camera sera activado.
• Quando o anel de abertura estiver Activado, verifique se o valor de abertura mudou antes fixar ou retirar o anel de decoração.

4 Anel de focagem
5 Interruptor [AF/MF]

• Quando o interruptor [AF/MF] da lente ou a camara for definida para [MF], a focagem manual (MF) é activada.

6 Marca de ajuste da lente
7 Ponto de contacto

Colocar a Cobertura da Lente

Lente permutável (H-X015)

• Antes de fixar a cobertura da lente, certifique-se de que retira a tampa da lente. A cobertura da lente não pode ser fixada se nãoOOTAR a tampa da lente.

1 Rode o anel de decoracao A na direcção da seta para o retiring.

2 Alinhe a marca de montagem (B) na cobertura da lente com amarca na ponta da lente.
3 Rode a cobertura da lente na direção da seta até fixar no lugar e alinne a posicao de paragem © na cobertura da lente com a marca na ponta da lente.

Fixar o anel de decoracao

• Antes de fixar o anel de decoração, certifique-se de que retira a tampa da lente.

1 Alinhe a posicao de montagem no anel de decoracao com uma posicao de circa de 90^ da marca de ajuste da lente E para colocar o anel de decoracao.
2 Rode o anel de decoracao na direccao da seta para alinhar a posicao de montagem D no anel de decoracao com a marca de ajuste da lente E.

Especificações

Consumo de energia:	Quando a lente permutável (H-X015) for usada
	2,2 W (Quando gravar)
	1,5 W (Quando reproducir)

Illuminação Minima	Cerca de 5 lx ( quando usar i-Low light, a velocidade do obturador é de 1/25° de segundo)
Flash	Alcance do flash: Cerca de 0,5 m a 9,4 m ( quando escolher [ISO AUTO])
Peso	Cerca de 319 g [Com a lente permutavel (H-X015), cartão e bateria]

Consulte as instruções de functiimento quando a outras espécificações.

Lente permutável (H-X015) "LEICA DG SUMMILUX 15 mm/F1.7 ASPH."

Comprimento focal	f=15 mm (equivalente a uma-camera de rolo de 35 mm: 30 mm)
Tipo de abertura	7 lâminas do diafração/diafragma de abertura circular
Abertura Tmaxima	F1.7
Valor minimo de abertura	F16
Fabrcação lente	9 elementos em 7roupos (3lentes asféricas)
Revestimento de superfícies Nano	Sim
Na distência doAGO	0,2 m a∞ (da LINHA de referencia da distência de focagem)
Ampliação maior da imagem	0,1× (equivalente a uma-camera de rolo de 35 mm: 0,2×)
Estabilizador ótico da iamgem	Não disponible
Interruptor [AF/MF]	Disponível (Ligar AF/MF)
Montagem	“Micro Four Thirds Mount”
Ángulo de visão	72°
Diâmetro filtró	46 mm
Diâmetro max.	Cerca de 57,5 mm
Comprimento geral	Cerca de 36 mm (da ponta da lente ao lado da base do suporte da lente)
Peso	Cerca de 115 g

• LEICA é uma marca registada da Leica Microsystems IR GmbH. SUMMILUX é uma marca registada da Leica Camera AG. As lentes LEICA DG são fabricadas using instrumentos de medicação e sistemas de segurar a优质的 que foram certificadas pela Leica Camera AG, com base nas normas de qualida de Empresa.

■ Tempo de funciona e número de imagens graváveis aproximado

Quando a lente permutavel (H-X015) for usada

Gravar imagens paradas (de acordo com o padrão CIPA no modo AE do programa)
• Nível de imagens graváveis: Cerca de 240 imagens • Tempo de gravação: Cerca de 120 min
Gravização de filmes
[AVCHD] (Gravar com a qualidaude de imagem definida para [FHD/50])	• Tempo gravavel: Cerca de 90 min
	• Tempo gravavel actual: Cerca de 45 min
[MP4] (Gravar com a qualidaude de imagem definida para [FHD/25p])	• Tempo gravavel: Cerca de 90 min
	• Tempo gravavel actual: Cerca de 45 min
Reprodução
• Tempo de reprodução: Cerca de 160 min
