DMC-GM1LEB - Fotocamera PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Fotocamera digitale a obiettivo intercambiabile
Marca	PANASONIC
Modello	DMC-GM1LEB
Obiettivo incluso	LEICA DG SUMMILUX 15 mm F1.7 ASPH.
Attacco	Micro Four Thirds
Lunghezza focale	15 mm (equiv. 30 mm in 35 mm)
Apertura massima	F1.7
Apertura minima	F16
Costruzione ottica	9 elementi in 7 gruppi (3 lenti asferiche)
Messa a fuoco minima	0,2 m
Ingrandimento massimo	0,1× (equiv. 0,2×)
Angolo di campo	72°
Diametro filtro	46 mm
Dimensioni dell'obiettivo	Ø57,5 mm × 36 mm
Peso dell'obiettivo	115 g
Peso totale	Circa 319 g (con obiettivo, batteria, scheda)
Consumo (registrazione)	2,2 W
Consumo (visualizzazione)	1,5 W
Illuminazione minima	Circa 5 lx (i-Low)
Flash incorporato	Portata 0,5 m - 9,4 m (ISO AUTO)
Autonomia batteria (foto)	Circa 240 foto (norma CIPA)
Autonomia batteria (video)	Circa 90 min (AVCHD/MP4 FHD)
Autonomia visualizzazione	Circa 160 min
Commutazione AF/MF	Sì (commutatore sull'obiettivo)
Stabilizzazione dell'immagine	Non disponibile (obiettivo)

Domande frequenti - DMC-GM1LEB PANASONIC

Come installare il paraluce sull'obiettivo?

Rimuovere prima il copriobiettivo, quindi ruotare l'anello decorativo in direzione della freccia per rimuoverlo. Allineare la tacca di montaggio del paraluce con il segno sull'obiettivo, ruotare fino allo scatto, quindi allineare la posizione di arresto.

Qual è la portata del flash incorporato?

La portata del flash è di circa 0,5 m - 9,4 m quando l'impostazione ISO è su AUTO.

Come passare dalla messa a fuoco automatica a quella manuale?

Utilizzare l'interruttore [AF/MF] situato sull'obiettivo. Se l'interruttore è su MF o se l'impostazione della fotocamera è su MF, la messa a fuoco manuale è attivata.

Qual è l'autonomia della batteria in modalità foto?

L'autonomia è di circa 240 foto secondo lo standard CIPA in modalità Programma AE.

Come pulire l'obiettivo?

Utilizzare un panno morbido e asciutto per pulire la superficie dell'obiettivo. Evitare solventi come alcol o diluente. Consultare il manuale di istruzioni per maggiori dettagli.

Posso utilizzare altri obiettivi su questa fotocamera?

Sì, questa fotocamera utilizza l'attacco Micro Four Thirds, è possibile montare altri obiettivi compatibili.

Qual è la durata massima di registrazione video?

La durata di registrazione video è di circa 90 minuti in AVCHD o MP4 con qualità FHD.

Cosa fare se la fotocamera non si accende?

Verificare che la batteria sia correttamente carica e inserita. Se il problema persiste, contattare il servizio post-vendita PANASONIC.

Come regolare l'apertura manualmente?

Ruotare l'anello di apertura sull'obiettivo. Se è su [A], la fotocamera controlla l'apertura. In modalità Priorità Apertura o Manuale, l'anello è attivo.

Dove trovare il numero di serie della fotocamera?

Il numero di serie si trova generalmente sotto il corpo della fotocamera o nel menu delle impostazioni. Controllare l'etichetta situata sotto.

MANUALE UTENTE DMC-GM1LEB PANASONIC

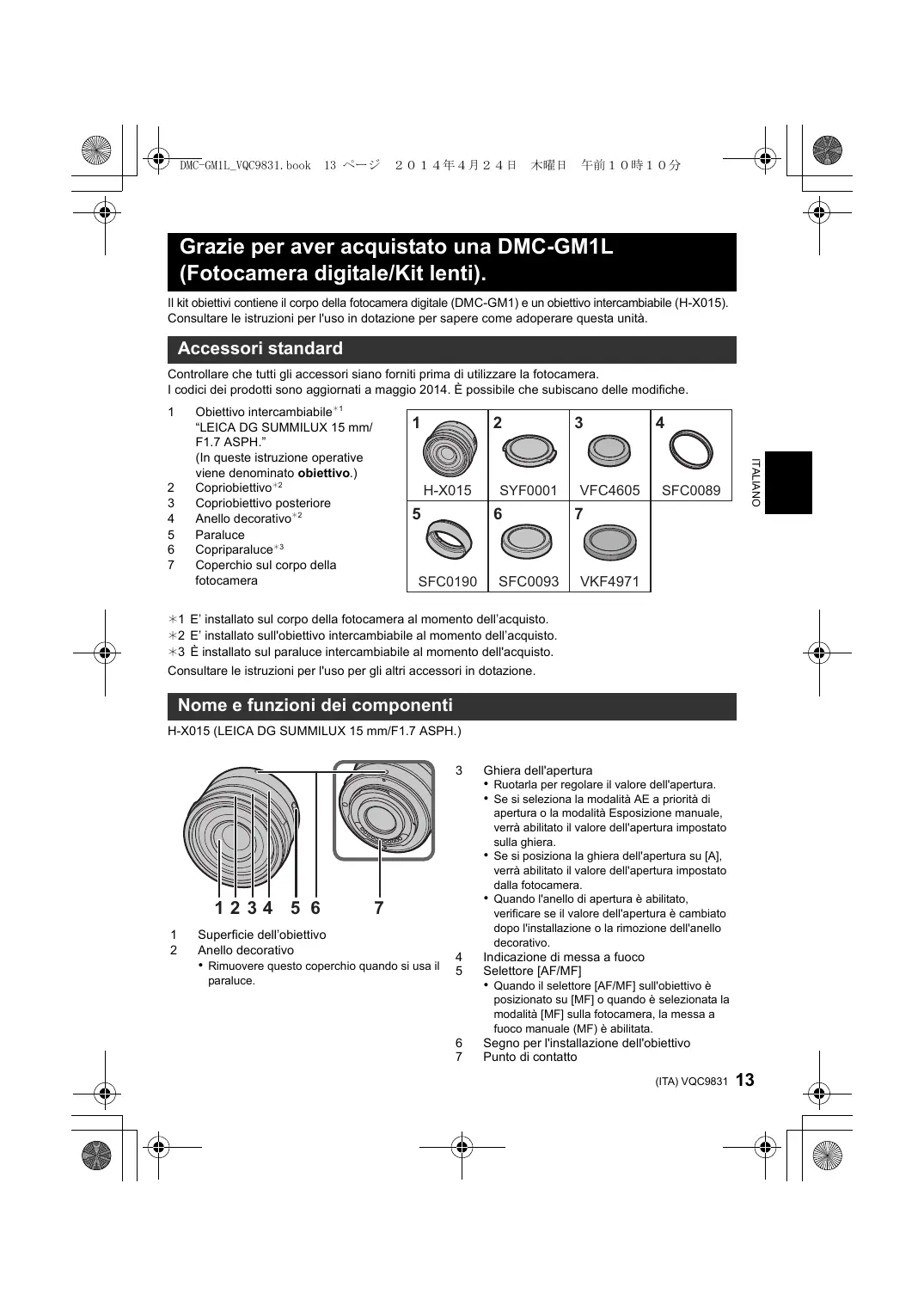

Grazie per aver acquistato una DMC-GM1L (Fotocamera digitale/Kit lenti).

Il kit obietti contiene il corso della fotocamera digitale (DMC-GM1) e un obiettivo intercambiabile (H-X015). Consultare le istruzioni per l'uso in dotazione per sapere come adoperare esta unità.

Accessoristandard

Controllare che tutti gli accessori siano forniti prima di utilizzare la fotocamera.

I codici dei prodotti sono aggiornati a maggio 2014. è possibile che subiscano delle modifiche.

1 Obiettivo intercambiabile*1 "LEICA DG SUMMILUX 15 mm/ F1.7 ASPH." (In queste istruzione operative viene denominato obiettivo.)
2 Copriobiettivo*2
3 Copriobiettivo posteriore
4 Anello decorativo*2
5 Paraluce
6 Copriparaluce*3
7 Coperchio sul corpo della fotocamera

1 H-X015	2 SYF0001	3 VFC4605	4 SFC0089
5 SFC0190	6 SFC0093	7 VKF4971

1 E' installment sul corpo della fotocamera al momento dell'acquisto.
2 E' installment sull'obiettivo intercambiabile al momento dell'acquisto.
*3 É installment sul paraluce intercambiabile al momento dell'acquisto.

Consultare le istruzioni per l'uso per gli altri accessori in dotazione.

Nome e funzioni dei componenti

H-X015 (LEICA DG SUMMILUX 15 mm/F1.7 ASPH.)

1 Superficie dell'obiettivo
2 Anello decorativo

• Rimuovere quello coperchio quando si usa il paraluce.

3 Ghiera dell'apertura

• Ruotarla per regolare il valore dell'apertura.
• Se si selezione la modalità AE a priorità di apertura o la modalità Esposizione manuale, verrà abilitato il valore dell'apertura impostato sulla ghiera.
• Se si posizzona la ghiera dell'apertura su [A], verràabilitato il valore dell'apertura impostato alla fotocamera.
• Quando l'anello di aperture è abilitato, verificare se il valore dell'aperture è cambiatodo后再 installazione o la rimozione dell'anello decorativo.

4 Indicazione di messa a fuoco
5 Selettore [AF/MF]

• Quando il selettore [AF/MF] sull'obiettivo è positioningato su [MF] o quando è selezione la modalità [MF] sulla fotocamera, la messa a fuco manuale (MF) è abilitata.

6 Segno per l'installazione dell'obiettivo
7 Punto di contatto

Installazione del paraluce

■ Obiettivo intercambiabile (H-X015)

• Prima di fissare il paraluce, accertarsi di rimuovere il copriobiettivo. Il paraluce non può essere fissato se non viene rimioso il copriobiettivo.

1 Ruotare l'anello decorativo A nella direzione della freccia per rimuoverlo.

2 Allineare il segno di montaggio ⑧ sul paraluce con il segno all'estremità dell'obiettivo.
3 Ruotare il paraluce nella direzione della freccia sino a che fa click in posizione, ed allineare la posizione di arresto sul paraluce con il segno sull'estremità dell'obiettivo.

Installazione dell'anello decorativo
- Prima di fissare l'anello decorativo, accertarsi di rimuovere il copriobiettivo.

1 Allineare la posizione di montaggio ⑦ sull'anello decorativo con una posizione ad una distance di circa 90^ dal segno per l'installazione dell'obiettivo perzosionare I'anello decorativo.
2 Ruotare l'anello decorativo in direzione della freccia per allineare la posizione di montaggio ⑥ sull'anello decorativo con il segno per l'infallazione dell'obiettivo

Specifiche

Consumo di corrente:	Quando si utilizza l'obiettivo intercambiabile (H-X015) 2,2 W (Durante la registratione) 1,5 W (Durante la riproduzione)
Illuminamento minimo	Circa 5 lx ( quando si utilizza i-Low light, la velocità dell'otturatore è para a 1/25 di secondo)
Flash	Distanza utile del flash: da circa 0,5 m a 9,4 m (Quando è impostato [ISO AUTO])
Massa	Circa 319 g [con l'obiettivo intercambiabile (H-X015), la scheda e la batteria]

Consultare le istruzioni per l'uso per le altre specifiche.

Obiettivo intercambiabile (H-X015) "LEICA DG SUMMILUX 15 mm/F1.7 ASPH."

Distanza fiscale	f=15 mm (equivalente per fotocamera con pellicola 35 mm: 30 mm)
Tipodi di aperture	7 lamelle diaframma/diaframma ad aperture circolare
Aperture massima	F1.7
Valore minimo dell'aperture	F16
Costruzione dell'obiettivo	9 elementi in 7 gruppi (3 lenti asferiche)
Rivestimento superficie Nano	Si
Distanza di messa a fuoco	0,2 m a∞ (dalla linea di riferimento della distance di messa a fuoco)
Ingrandimento massimo dell'imagine	0,1× (equivalente per fotocamera con pellicola 35 mm: 0,2×)
Stabilizzatore ottico di immagine	Non disponibile
Selettore [AF/MF]	Disponibile (Passaggio da AF a MF e viceversa)
Supporto	"Micro Four Thirds Mount"
Profondità diCampo	72°
Diametro filtrlo	46 mm
Diametro massimo	Circa 57,5 mm
Lunghezza complessiva	Circa 36 mm (dall'estremità dell'obiettivo al lato di base del supporto dell'obiettivo)
Massa	Circa 115 g

• LEICA è un marchio registrato di Leica Microsystems IR GmbH. SUMMILUX è un marchio registrato di Leica Camera AG. Gli obietti LEICA DG sono prodotti utilizzato strumenti di misurazione e sistemi di garanzia della qualità certificati da Leica Camera AG in baseagli standard di qualità dell'azienda.

Autonomia di funzionamento e numero di immagini registrabili (dati indicativi)

Quando si utilizes l'obiettivo intercambiabile (H-X015)

Ripresa di foto (Secondo lo standard CIPA in modalità Programma esposizione automatica)
•Numero di immagini registrabili: Circa 240 immagini •Autonomia di registrazione: Circa 120 min
Registrazione immagini in movimento
[AVCHD] (Registrazione con qualità dell'immagne impostata su [FHD/50i])	•Autonomia di registrazione: Circa 90 min
	•Autonomia di registrazione effettiva: Circa 45 min
[MP4] (Registrazione con qualità dell'imagine impostata su [FHD/25p])	•Autonomia di registrazione: Circa 90 min
	•Autonomia di registrazione effettiva: Circa 45 min
Riproduzione
•Tempo di riproduzione: Circa 160 min
