MANUAL DE UTILIZADOR PowerEdge R805 DELL

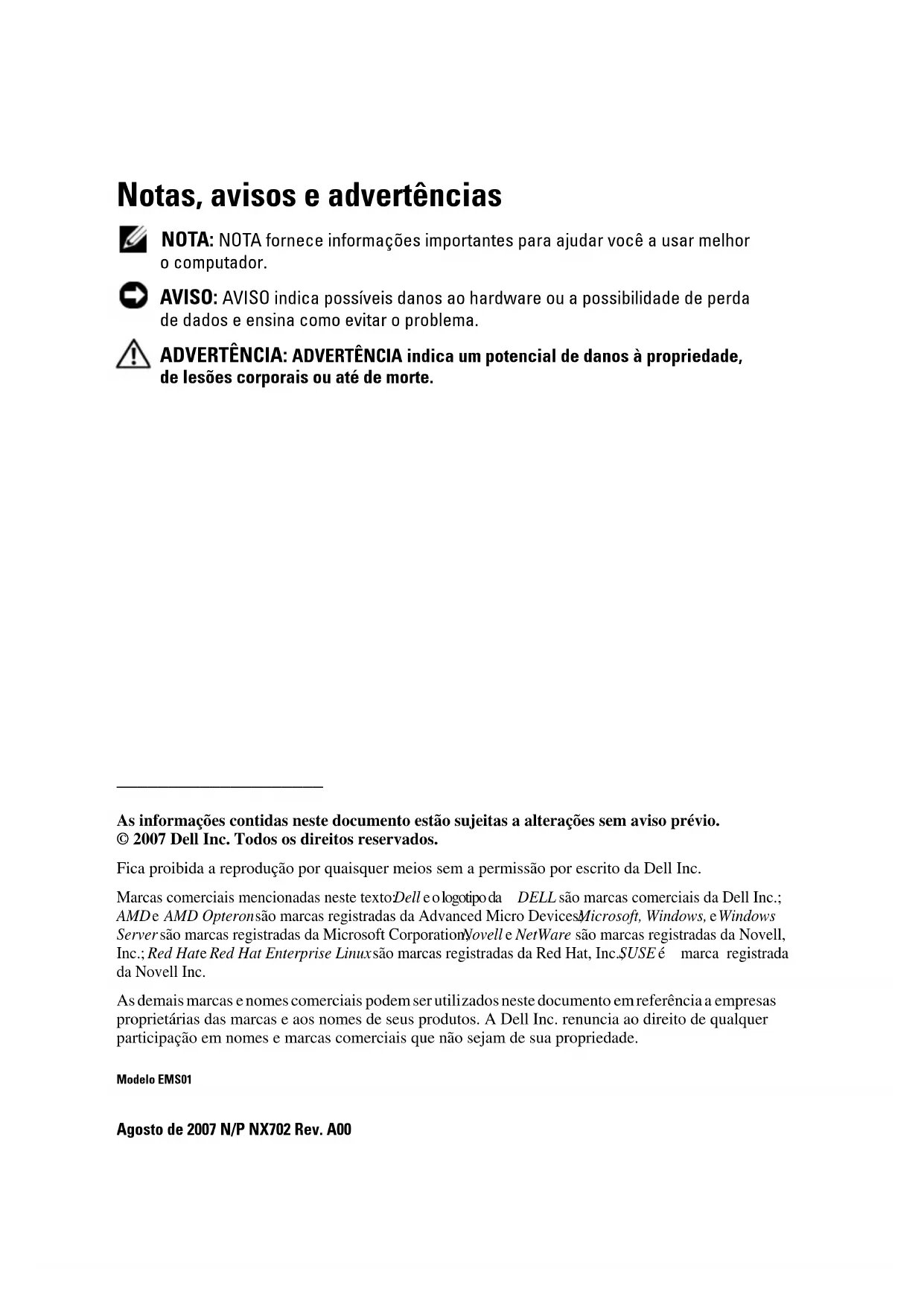

As informações contidas neste documento estão sujeitas a alterações sem aviso prévio. © 2007 Dell Inc. Todos os direitos reservados. Fica proibida a reprodução por quaisquer meios sem a permissão por escrito da Dell Inc. Marcas comerciais mencionadas neste texto: Dell e o logotipo da DELL são marcas comerciais da Dell Inc.; AMD

Red Hat Enterprise Linux são marcas registradas da Red Hat, Inc.; SUSE é marca registrada da Novell Inc. As demais marcas e nomes comerciais podem ser utilizados neste documento em referência a empresas proprietárias das marcas e aos nomes de seus produtos. A Dell Inc. renuncia ao direito de qualquer participação em nomes e marcas comerciais que não sejam de sua propriedade. Modelo EMS01 Agosto de 2007 N/P NX702 Rev. A00Primeiros passos com o sistema 33 Recursos do sistema Esta seção descreve os principais recursos de hardware e software do sistema. Também fornece informações sobre outros documentos de que talvez necessite quando configurar o sistema e sobre como obter assistência técnica.

• Processadores AMD Opteron™ Dual Core ou Quad Core.

• Memória mínima de 2 GB em filas simples ou duplas com módulos de memória DDR2 de 667 MHz (PC2-5300), instalados em conjuntos de dois. A memória pode ser atualizada até o máximo de 128 GB por meio da instalação de combinações de módulos de memória de 512 MB, 1 GB, 2 GB, 4 GB ou 8 GB nos 16 soquetes para módulos de memória (oito por CPU) existentes na placa do sistema.

• Suporte para até duas unidades de disco rígido internos SAS (Serial Attached SCSI ) ou SATA de 2,5 pol. com conexão automática.

• Uma unidade de DVD-ROM SATA fina, uma de DVD-RW SATA fina ou uma combinação de unidades CD-RW/DVD (quando disponível). NOTA: Os dispositivos de DVD destinam-se somente a dados.

• Um chave de violação que sinaliza ao software de gerenciamento de sistemas correspondente se a tampa superior está aberta.

• Até duas fontes de alimentação de 700 W com conexão automática, em uma configuração redundante 1+1 opcional.

• Seis ventiladores de sistema com conexão automática.

• Suporte opcional para para inicialização iSCSI. A placa de sistema inclui os seguintes recursos:

• Uma placa vertical direita (riser 1) contendo dois slots PCle (x4 e x8). A placa vertical direita também contém um slot para SD (Secure Digital) para obter suporte OS incorporado.

• Uma placa vertical esquerda (riser 2) contendo um slot PCIe (x8) de comprimento total e um slot PCIe (x8) com meio comprimento.

• Uma placa controladora SAS integrada (através de um slot PCIe dedicado na placa lateral) que oferece suporte tanto para os adaptadores SAS 6i/R quanto para os PERC 6/i.

• Quatro conectores externos, compatíveis com USB 2.0, dois na parte frontal e dois na parte traseira, compatíveis com unidades de disquete, unidades de DVD-ROM, teclado, mouse ou unidades flash USB.

• Um conector interno, compatível com USB 2.0, capaz de suportar uma unidade flash USB inicializável opcional ou chave de segurança USB.

• Controlador de acesso remoto (RAC) opcional para o gerenciamento remoto de sistemas.

• Um subsistema de vídeo integrado compatível com VGA com base em um controlador de vídeo PCI ATI ES1000 33-MHz integrado. O subsistema de vídeo inclui 32 MB de memória gráfica e suporta diversos modos de imagens de vídeo 2D. Resolução máxima de 1600x1200 com

65.536 cores. (Quando o RAC opcional estiver instalado, a resolução

máxima do subsistema de vídeo integrado é 1280 x 1024).

• Circuito de gerenciamento de sistemas que monitora o funcionamento dos ventiladores do sistema, assim como a voltagem e temperatura críticas do sistema e o consumo de energia do sistema. O circuito de gerenciamento de sistemas trabalha em conjunto com o software de gerenciamento de sistemas.

• Controlador padrão de gerenciamento da placa de base (BMC) com acesso serial e LAN.

• Os conectores do painel traseiro incluem um conector serial, um conector de vídeo, dois conectores USB e quatro conectores NIC.

• Os conectores do painel frontal incluem um conector de vídeo e dois conectores USB.

• Um visor LCD de 1x5 pol. no painel frontal para visualização da identifi- cação do sistema e de mensagens de erro.

• Botão de identificação do sistema nos painéis frontal e traseiro. Para obter mais informações sobre recursos específicos, consulte a seção Especificações técnicas.Primeiros passos com o sistema 35 Sistemas operacionais admitidos

R2 2003, nas edições Standard e Enterprise (SP1 e posterior).

• Microsoft® Windows Server® 2003 R2, nas edições x64 Standard e Enterprise (SP1 e posterior).

ESX Server 3 (incluindo versões integradas) NOTA: Para obter as informações mais recentes sobre os sistemas operacionais compatíveis, consulte www .dell.com. NOTA: O SUSE Linux Enterprise Server 9, anterior ao SP4, não suporta dispositivos ópticos SATA. A instalação deve ser executada usando outros métodos, como uma unidade externa USB CD-ROM. Outras informações úteis ADVERTÊNCIA: O Guia de informações do produto fornece informações importantes sobre segurança e regulamentação. As informações sobre garantia podem estar incluídas neste documento ou serem fornecidas como documento separado.

• Os documentos Guia para instalação em rack

Instruções para montagem em rack fornecidos com a solução para rack descreve como instalar o sistema em racks.

Manual do proprietário de hardware fornece informações sobre os recursos do sistema e descreve como solucionar problemas do sistema e instalar ou substituir seus componentes.

• Os CDs incluídos com o sistema fornecem documentação e ferramentas para a configuração e o gerenciamento do sistema.

• A documentação do software de gerenciamento de sistemas descreve os recursos, os requisitos, a instalação e a operação básica do software.36 Primeiros passos com o sistema

• A documentação do sistema operacional descreve como instalar (se necessário), configurar e utilizar o software do sistema operacional.

• A documentação dos componentes comprados separadamente oferece informações de como configurar e instalar essas opções.

• Às vezes, atualizações são fornecidas com o sistema para descrever mudanças que afetam o sistema, o software e/ou a documentação. NOTA: Verifique sempre as atualizações disponíveis no site support.dell.com (em inglês) e leia sempre as atualizações em primeiro lugar, pois estas geralmente substituem informações contidas em outros documentos.

• Talvez existam notas de versão ou arquivos Leia-me incluídos para fornecer as atualizações mais recentes do sistema ou documentação/material para referência técnica avançada destinados a usuários experientes ou técnicos. Como obter assistência técnica Se não compreender algum procedimento descrito neste guia ou se o sistema não apresentar o desempenho esperado, consulte o Manual do proprietário de hardware

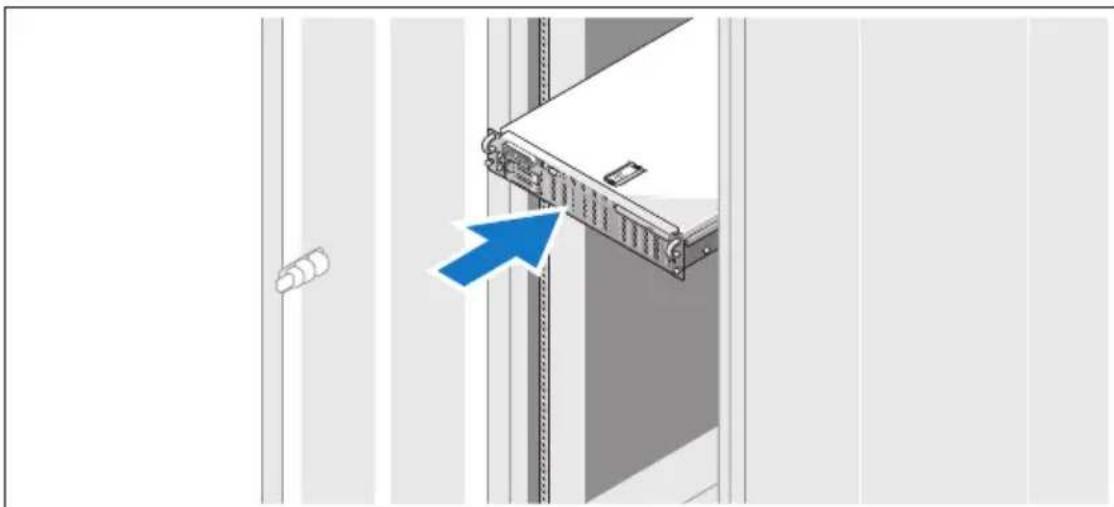

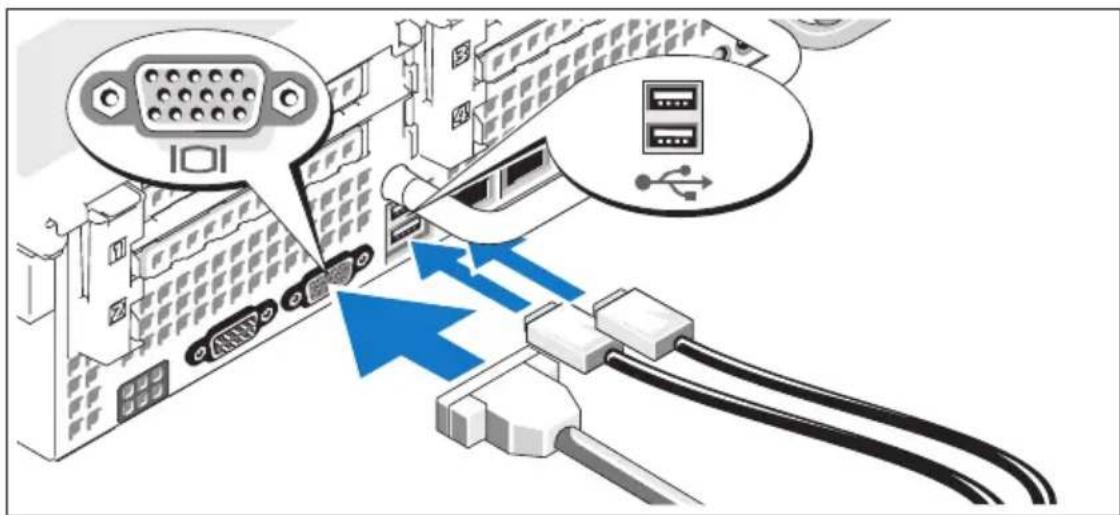

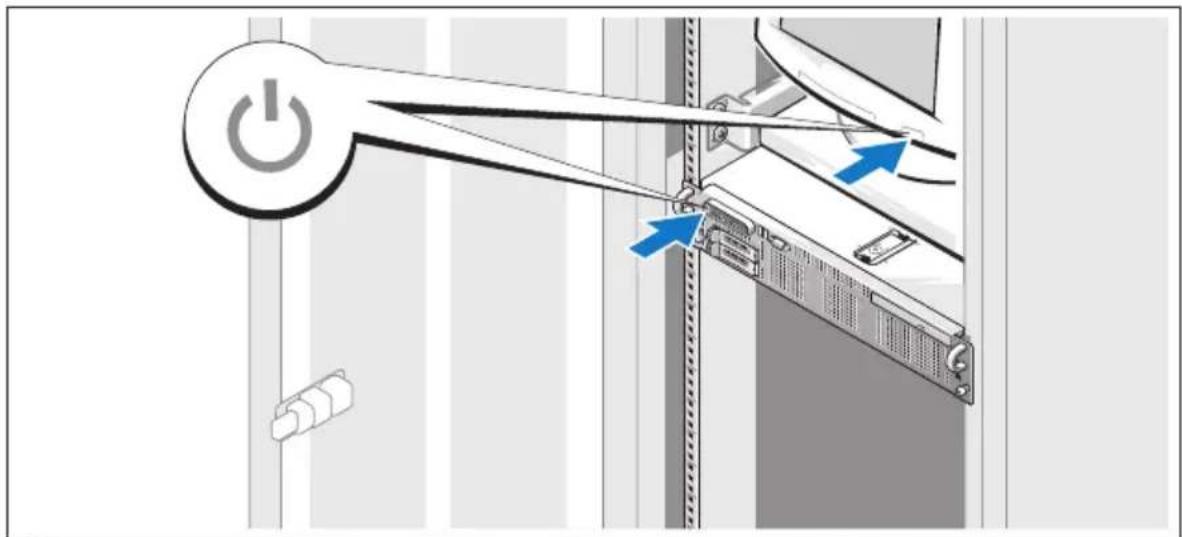

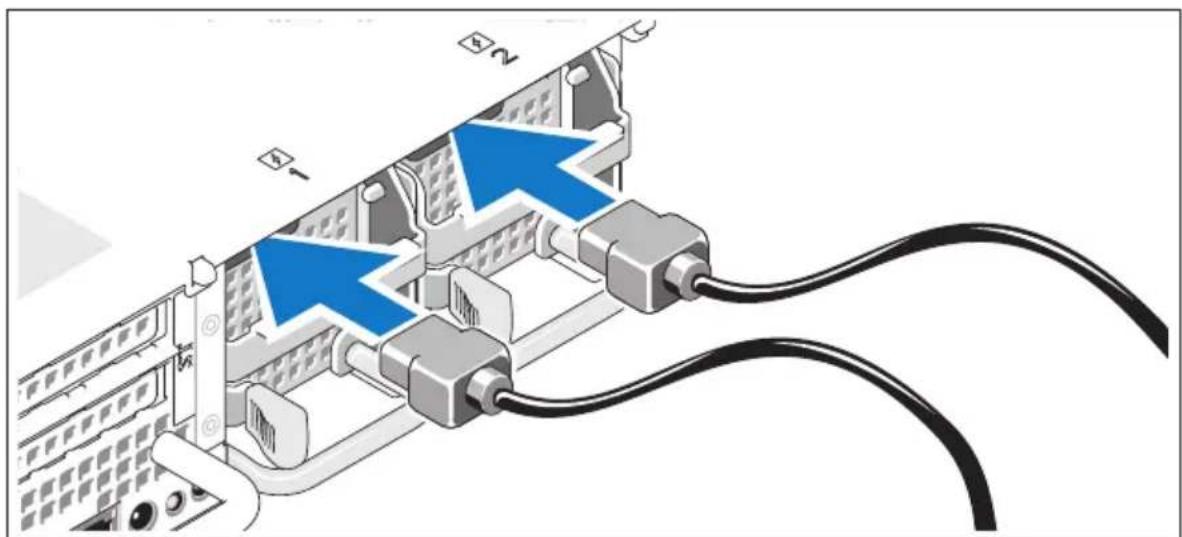

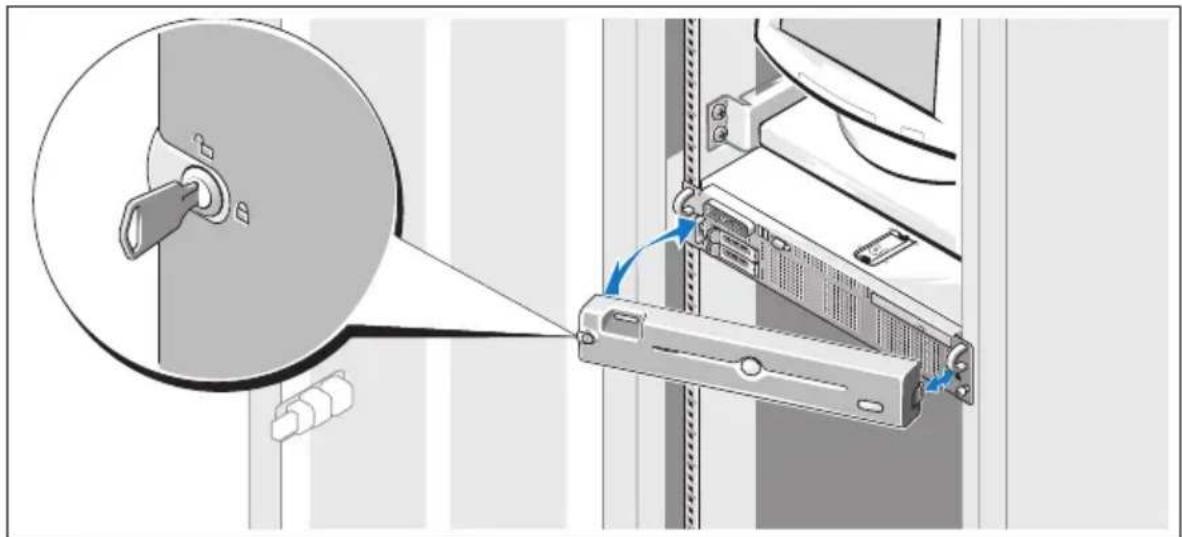

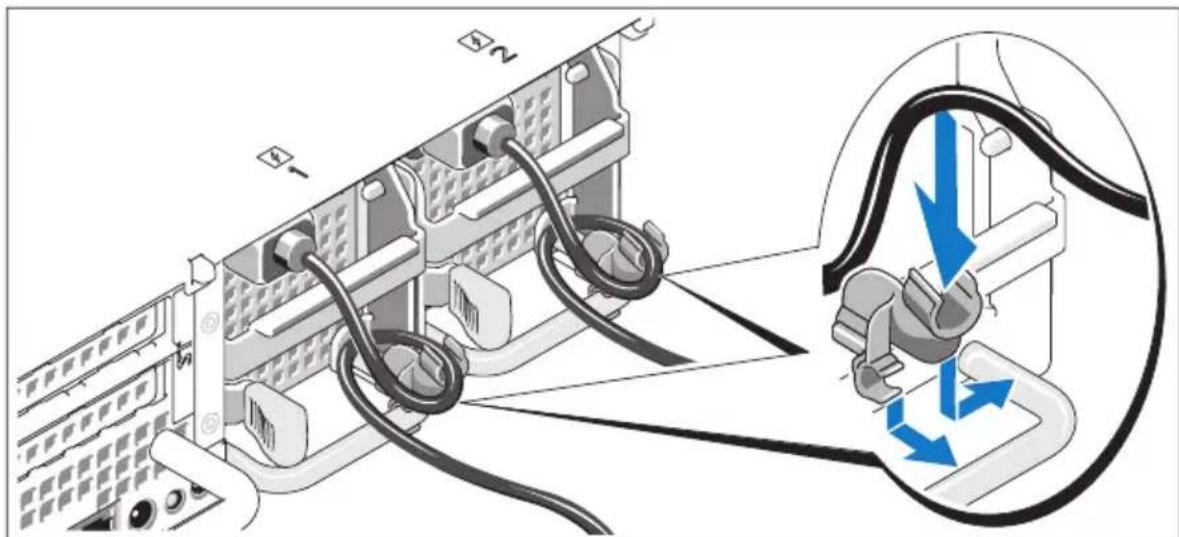

Existem recursos de treinamento e certificação empresarial da Dell™; visite o site www.dell.com/training (em inglês) para obter mais informações. Esse serviço pode não ser oferecido em todos os locais. Instalação e configuração ADVERTÊNCIA: Antes de executar o seguinte procedimento, leia e siga as instruções de segurança e as informações importantes de normalização contidas no Guia de informações do produto. Esta seção descreve as etapas para a configuração do sistema pela primeira vez.Primeiros passos com o sistema 37 Remoção do sistema da embalagem Remova o sistema da embalagem e identifique cada item. Guarde todos os materiais de envio caso sejam necessários mais tarde. NOTA: Dependendo das opções solicitadas, nem todos os componentes exibidos serão incluídos. Instalação dos trilhos e do sistema no rack Depois de ler as instruções de segurança localizadas na documentação de instalação em rack para o sistema, instale os trilhos e o sistema no rack. Consulte o documento de instalação do rack para obter instruções sobre como instalar o seu sistema em um rack.38 Primeiros passos com o sistema Conexão de teclado, mouse e monitor Conecte o teclado, o mouse e o monitor (opcional). Os conectores localizados na parte traseira do sistema possuem ícones indicando quais cabos devem ser ligados a cada conector. Certifique-se de apertar os parafusos (se houver algum) no conector do cabo do monitor. Conexão da energia Conecte o cabo de alimentação ao monitor (opcional) e o cabo de alimentação do sistema ao próprio sistema.Primeiros passos com o sistema 39 Instalação do suporte de retenção do cabo de alimentação Conecte o suporte de retenção do cabo de alimentação na dobra direita da alça da fonte de alimentação. Dobre o cabo de alimentação do sistema em forma de laço conforme apresentado na ilustração e conecte-o ao colchete do cabo localizado no suporte. Repita o procedimento para a segunda fonte de alimentação. Conecte a outra extremidade dos cabos de alimentação a uma tomada elétrica aterrada ou a uma fonte de energia separada como, por exemplo, uma UPS (Uninterruptible Power Supply [fonte de alimentação ininterrupta]) ou uma PDU.40 Primeiros passos com o sistema Como ligar o sistema Ligue o sistema e o monitor (opcional). Após remover a tampa frontal, pressione o botão liga/desliga do sistema e do monitor. As luzes indicadoras de força deverão se acender. Ajuste os controles do monitor até que a imagem exibida seja satisfatória. Instalação da tampa frontal Instale a tampa frontal (opcional).Primeiros passos com o sistema 41 Conclua a configuração do sistema operacional Caso tenha adquirido um sistema operacional pré-instalado, consulte a respectiva documentação fornecida com o sistema. Para instalar um sistema operacional pela primeira vez, consulte o Guia de instalação rápida . Certifique- se de que o sistema operacional esteja instalado antes de instalar qualquer hardware ou software que não tenha sido adquirido com o sistema. Especificações técnicas Processador Tipo de processador Processadores AMD Opteron Dual Core ou Quad Core Barramento de expansão Tipo de barramento PCIe Slots de expansão Placa vertical direita (riser 1): PCIe Um slot de altura e comprimento completos x8 (superior) Um slot de altura completa, meio comprimento x4 (inferior) Um slot interno para placa SD (Secure Digital) Placa vertical esquerda (riser 2): PCIe Um slot de altura e comprimento completos x8 (superior) Um slot de altura completa e meio comprimento x8 (inferior) Um soquete interno de chave USB Memória Arquitetura Módulos de memória DDR2 de paridade registrada de 667 MHz. Soquetes dos módulos de memória. 16 de 240 pinos42 Primeiros passos com o sistema Capacidades dos módulos de memória. 512 MB, 1 GB, 2 GB, 4 GB ou 8 GB (somente em filas simples ou duplas, fila quadra não compatível) RAM mínima (instalada em conjuntos de duas) 2 GB (1 GB cada processador, 2 DIMMs por processador) RAM máxima 128 GB (64 GB cada processador) Unidades Discos rígidos Até duas unidades internas SAS ou SATA de 2,5 polegadas Unidade óptica Uma unidade de DVD-ROM SATA fina, uma de DVD-RW ou uma combinação de unidades CD-RW/DVD (quando disponível). NOTA: Os dispositivos de DVD destinam-se somente a dados. USB DVD externo opcional Unidade flash USB opcional externa USB opcional interno Cartão SD opcional interno Conectores Parte posterior Placa de rede Quatro conectores RJ-45 10/100/1000 Serial DTE de 9 pinos, compatível com 16550 USB Dois de 4 pinos, compatível com USB 2.0 Vídeo VGA de 15 pinos Parte frontal Vídeo VGA de 15 pinos USB Dois de 4 pinos, compatível com USB 2.0 Interno USB Um de 4 pinos, compatível com USB 2.0

Um slot de cartão de memória flash na placa vertical direita PCle (riser 1) Memória (continuação)Primeiros passos com o sistema 43 Vídeo Tipo de vídeo Controlador de vídeo ATI ES1000; conector VGA Memória de vídeo 32 MB Energia Fonte de alimentação CA (por fonte de alimentação) Potência 700 W Tensão 85–264 VCA, variação automática, 47–63 Hz Dissipação de calor Máxima de 2697 BTU/h Corrente de entrada máxima Sob condições de linha típicas e dentro de todo o intervalo de temperatura ambiente de funcionamento do sistema, a corrente de entrada poderá atingir 55 A por fonte de alimentação por 10 ms ou menos. Baterias. Bateria do sistema Célula tipo moeda, de íon de lítio, CR 2032 de 3,0 V Bateria RAID (opcional) Íon de lítio de 4,1 V Físicas Altura 8,67 cm (3,41 pol.) Largura 44,4 cm (17,5 pol) Profundidade 71,26 cm (28,05 pol.) Peso (configuração máxima) 20,23 kg (44,6 pol)44 Primeiros passos com o sistema Ambientais NOTA: Para obter informações adicionais sobre os valores ambientais para configurações de sistema específicas, visite o site www.dell.com/environmental_datasheets (em inglês). Temperatura Operacional 10 °C a 35 °C (50 °F a 95 °F) com variação de temperatura máxima de 10 °C por hora NOTA: Para altitudes acima de 890m (2950 pés), a temperatura de operação máxima é diminuída em 55 ºC a cada 300 m (1ºF a cada 550 pés ). Armazenamento -40 °C a 65 °C (-40 °F a 149 °F) com variação de temperatura máxima de 20 °C por hora Umidade relativa Operacional 20% a 80% (sem condensação) com variação de umidade máxima de 10% por hora Armazenamento 5% a 95% (sem condensação) com variação de umidade máxima de 10% por hora Vibração máxima Operacional 0,26 gRMS a 5Hz a 350 Hz em orientações operacionais Armazenamento 1,54 gRMS a 10 Hz a 250 Hz em todas as orientações Choque máximo Operacional Um pulso de choque no eixo z positivo (um pulso de cada lado do sistema) de 31 G por até 2,6 ms na orientação operacional Armazenamento Seis pulsos de choque executados consecutiva- mente nos eixos x, y e z positivos e negativos (um pulso de cada lado do sistema) de 71 G por até 2 ms. Altitude Operacional -16 m a 3048 m (-50 pés a 10000 pés). NOTA: Para altitudes acima de 890m (2950 pés), a temperatura de operação máxima é diminuída em 55 ºC a cada 300 m (1ºF a cada 550 pés ). Armazenamento –16 m a 10600 m (–50 pés a 35000 pés)Sistemas Dell™ PowerEdge™ R805 Procedimientos iniciales con el sistema Modelo EMS01Notas, avisos y precauciones NOTA: una NOTA proporciona información importante que le ayudará a utilizar mejor el ordenador. AVISO: un AVISO indica la posibilidad de daños en el hardware o la pérdida de datos, e informa de cómo evitar el problema. PRECAUCIÓN: un mensaje de PRECAUCIÓN indica el riesgo de daños materiales, lesiones o incluso la muerte.
