MANUAL DE UTILIZADOR Athlet BBH6POWGB BOSCH

Instruções de segurança ..................................................................................................................16 Descrição do aparelho ..................................................................................................................... 61

Guarde o manual de instruções e junte-o ao aspirador sempre que o entregar a terceiros. Utilização adequada Este aparelho destina-se exclusivamente a uso privado e doméstico. Este aparelho está concebido para uma utilização a uma altitude de, no máximo, 2000 m acima do nível do mar. Para evitar ferimentos e danos, o aspirador não deve ser utilizado para: limpar pessoas ou animais. aspirar: − substâncias nocivas para a saúde, com arestas vivas, quentes ou incandescentes. − substâncias húmidas ou líquidas. − substâncias e gases facilmente inflamáveis ou explosivos. − cinza, fuligem de recuperadores de calor e sistemas de aquecimento central. − pó de toner de impressão e cópia. Peças de substituição, acessórios Nossas peças sobressalentes originais, nossos aces- sórios e acessórios originais são adaptados às carac- terísticas e exigências de nossos aspiradores de pó. Recomendamos, portanto, o uso exclusivo de nossas peças sobressalentes originais, nossos acessórios ori- ginais e acessórios especiais. Isso garante uma vida útil longa e uma qualidade consistentemente alta do des- empenho de limpeza de sua aspiradora.

) niin kauan, että akku on kokonaan purkautunut. Kierrä kotelossa olevat ru- uvit irti ja irrota kotelon kuori, jotta voit poistaa akun. Oikosulun välttämiseksi irrota akkuliitännät yksi ker- rallaan ja eristä navat heti. Myös tyhjässä akussa on jäljellä jonkin verran kapa- siteettia, joka voi vapautua oikosulun sattuessa.17 Instruções de segurança Este aspirador está em confor- midade com as regras técnicas reconhecidas e cumpre as dis- posições de segurança aplicá- veis. Este aparelho não pode ser utilizado por crianças a partir dos 8 anos e pessoas com ca- pacidades físicas, sensoriais ou mentais reduzidas ou que não disponham de experiên- cia suficiente, excepto sob vigilância ou sob instruções específicas de utilização se- gura do aparelho, e desde que entendam os perigos re- sultantes da mesma. As crianças não podem brin- car com o aparelho. A limpeza e manutenção pelo utilizador não podem ser rea- lizadas por crianças sem su- pervisão. Os sacos de plástico e pelí- culas devem ser guardados e eliminados fora do alcance de crianças pequenas. >= Existe perigo de asfixia! Utilização correta Para carregar, utilize apenas o cabo de carregamento fornecido. Ligue o cabo de alimentação e coloque-o em funci- onamento apenas de acordo com a placa de carac- terísticas. Guarde e carregue o aparelho apenas em espaços in- teriores. Não exponha o aparelho a temperaturas inferiores a 0°C e superiores a 40°C. Nunca aspire sem que esteja colocado o saco de filtro, o recipiente de pó, a protecção do motor ou o filtro de saída do ar. >= O aparelho pode ser danificado! Evite aspirar com o bocal ou com o tubo em zonas próximas da cabeça. => Corre o perigo de se ferir! Não utilize o cabo de alimentação se este estiver da- nificado e substitua-o por um cabo de alimentação original. Para desligar o cabo de alimentação da corrente não puxar no fio de ligação, mas sim na tomada. Não deverá entalar o cabo de alimentação nem passá- lo sobre arestas vivas. Antes de realizar qualquer trabalho no aspirador, desligue o aparelho da corrente e do cabo de alimen- tação. Se o aspirador estiver danificado, não o coloque em funcionamento. Caso haja uma avaria, desligue o aparelho da corrente e do cabo de alimentação. Para evitar a ocorrência de danos, as reparações e a substituição de peças no aspirador só podem ser efe- tuadas pelo serviço de assistência técnica autorizado. Nos seguintes casos, o aparelho deve ser colocado imediatamente fora de serviço e o serviço de assistên- cia técnica contactado: − se tiver aspirado inadvertidamente líquido ou tiver entrado líquido para dentro do aparelho − se o aparelho tiver caído e estiver danificado. Proteja o aspirador de intempéries e mantenha-o afastado de fontes de humidade e de calor. Não aplicar substâncias inflamáveis ou com álcool nos filtros (sacos de filtro, filtros de proteção do motor, filtros de saída do ar, etc.). O aspirador não é adequado para ser utilizado em ob- ras de construção. => A aspiração de entulho pode danificar o aparelho. Desligue o aparelho quando não estiver a aspirar. A embalagem protege o aspirador contra danos duran- te o transporte. Por isso, recomendamos que guarde a embalagem para fins de transporte. Pilhas O seu aparelho está equipado com baterias de iões de lítio às quais, por razões de segurança, só os profissio- nais especializados em reparações podem aceder. Para substituir as baterias, dirija-se ao centro de assistência ao cliente ou ao revendedor autorizado mais próximo. Indicações sobre o transporte As baterias de iões de lítio incluídas estão sujeitas às exigências das normas sobre mercadorias perigosas. As baterias podem ser transportadas pelo utilizador na via pública sem outras exigências. No caso de envio a terceiros (por ex.: transporte aéreo ou expedição) devem ser respeitadas exigências especiais relativas à embalagem e identificação. Neste caso, deve ser consul- tado um especialista em mercadorias perigosas para a preparação da embalagem. Indicações sobre a eliminação Aspiradores, baterias, acessórios e embalagens devem ser sempre entregues num centro de reciclagem ambi- entalmente responsável. Não deite aspiradores nem baterias/pilhas para o lixo doméstico!18

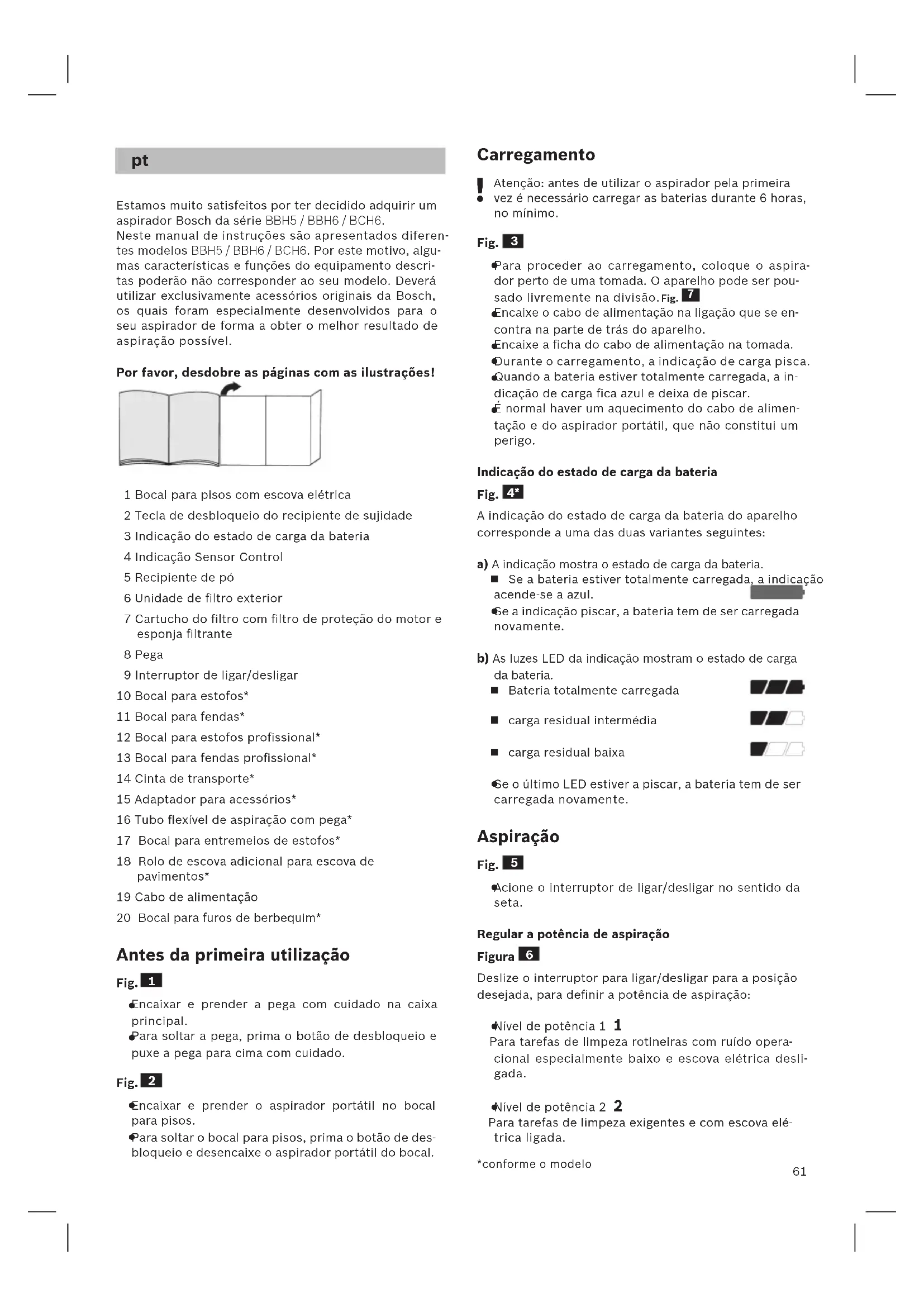

Estamos muito satisfeitos por ter decidido adquirir um aspirador Bosch da série BBH5 / BBH6 / BCH6. Neste manual de instruções são apresentados diferen- tes modelos BBH5 / BBH6 / BCH6. Por este motivo, algu- mas características e funções do equipamento descri- tas poderão não corresponder ao seu modelo. Deverá utilizar exclusivamente acessórios originais da Bosch, os quais foram especialmente desenvolvidos para o seu aspirador de forma a obter o melhor resultado de aspiração possível. Por favor, desdobre as páginas com as ilustrações! 1 Bocal para pisos com escova elétrica 2 Tecla de desbloqueio do recipiente de sujidade 3 Indicação do estado de carga da bateria 4 Indicação Sensor Control 5 Recipiente de pó 6 Unidade de filtro exterior 7 Cartucho do filtro com filtro de proteção do motor e esponja filtrante 8 Pega 9 Interruptor de ligar/desligar 10 Bocal para estofos* 11 Bocal para fendas* 12 Bocal para estofos profissional* 13 Bocal para fendas profissional* 14 Cinta de transporte* 15 Adaptador para acessórios* 16 Tubo flexível de aspiração com pega* 17 Bocal para entremeios de estofos* 18 Rolo de escova adicional para escova de pavimentos* 19 Cabo de alimentação 20 Bocal para furos de berbequim* Antes da primeira utilização Fig.

Encaixar e prender a pega com cuidado na caixa principal.

Para soltar a pega, prima o botão de desbloqueio e puxe a pega para cima com cuidado. Fig.

Para soltar o bocal para pisos, prima o botão de des- bloqueio e desencaixe o aspirador portátil do bocal. *conforme o modelo Carregamento

Atenção: antes de utilizar o aspirador pela primeira vez é necessário carregar as baterias durante 6 horas, no mínimo. Fig.

Para proceder ao carregamento, coloque o aspira- dor perto de uma tomada. O aparelho pode ser pou- sado livremente na divisão. Fig.

Encaixe o cabo de alimentação na ligação que se en- contra na parte de trás do aparelho.

Encaixe a ficha do cabo de alimentação na tomada.

Durante o carregamento, a indicação de carga pisca.

Quando a bateria estiver totalmente carregada, a in- dicação de carga fica azul e deixa de piscar.

É normal haver um aquecimento do cabo de alimen- tação e do aspirador portátil, que não constitui um perigo. Indicação do estado de carga da bateria Fig.

A indicação do estado de carga da bateria do aparelho corresponde a uma das duas variantes seguintes: a) A indicação mostra o estado de carga da bateria. Se a bateria estiver totalmente carregada, a indicação acende-se a azul.

Se a indicação piscar, a bateria tem de ser carregada novamente. b) As luzes LED da indicação mostram o estado de carga da bateria. Bateria totalmente carregada carga residual intermédia carga residual baixa

Se o último LED estiver a piscar, a bateria tem de ser carregada novamente. Aspiração Fig.

Acione o interruptor de ligar/desligar no sentido da seta. Regular a potência de aspiração Figura

Deslize o interruptor para ligar/desligar para a posição desejada, para definir a potência de aspiração:

Nível de potência 1 1 Para tarefas de limpeza rotineiras com ruído opera- cional especialmente baixo e escova elétrica desli- gada.

Nível de potência 2 2 Para tarefas de limpeza exigentes e com escova elé- trica ligada.62 Fig. Consoante a necessidade, encaixar os bocais no tubo flexível de aspiração com pega do adaptador para aces-sórios: Bocal para estofos, que se destina a aspirar mobi-liário estofado, cortinados, etc. Bocal para fendas, que se destina a aspirar fendas e cantos, etc. Bocal para entremeios de estofos para aspirar esto-fos, particularmente ideal para assentos de automó- veis

Encaixe o bocal para furos de berbequim na pega e posicione-o na parede, de modo que a abertura do bocal fique directamente por cima do ponto onde o furo vai ser executado. Depois do trabalho Fig.

Depois de aspirar, desligue o aparelho.Esvaziar o recipiente de póFig.

Para obter um bom resultado de aspiração, o recipien-te de pó deve ser esvaziado após cada aspiração ou, no máximo, quando o pó atingir a marca existente num ponto do recipiente de pó.Recomendamos que não se encha o recipiente de pó além da marca, pois tal provoca uma acumulação ex-cessiva de sujidade no filtro.Ao esvaziar o recipiente de pó, verifique sempre tam-bém o grau de sujidade da unidade de filtro exterior e, se necessário, limpe-a de acordo com as instruções "Limpar a unidade de filtro exterior". Fig.

Atenção: a limpeza do filtro só é possível com o aparelho desligado. Nunca aspirar sem a unidade de filtro exterior com o cartucho do filtro introduzido.Fig.

Desbloquear o recipiente de pó com o auxílio da tec-la de desbloqueio e retirá-lo do aparelho.Fig.

Remova eventuais sujidades que possam existir por baixo da abertura de saída. Insira a unidade de filtro no recipiente de pó, certifi-cando-se de que assenta corretamente. Introduza o recipiente de pó no aparelho até este encaixar audivelmente. Atenção: se notar uma resistência ao introduzir o recipiente de pó, verifique se os filtros estão completos e se a unidade de filtro e o recipiente de pó estão corretamente colocados. Nível de potência 3 / Nível Turbo 3 / Turbo Para tarefas de limpeza exigentes em todas as su-perfícies com a potência máxima. Duração A duração aqui indicada pode variar conforme a carga, a temperatura da bateria e a idade da bateria etc.Para bateria 1,95AhDuração Athlet 18V Athlet25,2VAthlet 28V Nível 1: até 40 min. até 60 min. até 65 min. Nível 2: até 30 min. até 30 min. até 30 min.Nível 3 /ní-vel Turbo: até 10 min. até 12 min. até 12 min.Para bateria 2,6AhDuração Athlet RuntimePlus 25,2VAthlet RuntimePlus 28VNível 1: até 75 min. até 80 min.Nível 2: até 37 min. até 37 min.Nível 3 /ní-vel Turbo: até 12 min. até 12 min.Fig.

Durante breves pausas de funcionamento, o apa-relho pode ser pousado livremente na divisão. Para isso, incline o aspirador ligeiramente para a frente, no sentido do bocal. Atenção: para pousar o aparelho este tem de estar desligado, pois a escova rotativa pode provocar danos no revestimento do piso com o aspirador imobilizado. Aspirar com acessóriosFig. a) Fixar a cinta de transporte à pega curta, incluída.b) Retirar a pega comprida da estrutura principal. c) Colocar a pega curta e encaixá-la.d) Retirar o aspirador portátil da escova. Fig. e) Encaixar e prender o adaptador para acessórios no as-pirador portátil.*conforme o modelo63 Manutenção do filtro

Atenção: a limpeza do filtro só é possível com o aparelho desligado. O seu aparelho está equipado com a chamada função "Sensor Control". Esta função verifica permanentemente se o seu aspira- dor está a funcionar com o melhor nível de desempen- ho. A indicação luminosa sinaliza se é necessário lim- par o cartucho do filtro, de modo a atingir novamente o melhor nível de desempenho. Fig.

Sensor Control A indicação acende-se a azul ou permanece desligada caso o aparelho esteja a funcionar com um nível de des- empenho ótimo. Quando a indicação pisca a vermelho, é necessário limpar a unidade de filtro exterior e o car- tucho do filtro. O aparelho regressa automaticamente para o nível de potência 1. Fig.

Limpar a unidade de filtro exterior A unidade de filtro exterior deve ser limpa em inter- valos regulares para um funcionamento otimizado do aspirador.

Retirar o recipiente de pó do aparelho. Fig.

Limpar a unidade de filtro exterior. a) Normalmente basta sacudir ou bater suavemente na unidade de filtro completa ao esvaziar o recipiente de pó, para que se soltem as partículas de sujidade exis- tentes. b) Caso não seja suficiente, utilize um pano seco para re- mover as partículas de sujidade da superfície. Fig.

Limpar o cartucho do filtro

Desligar o aparelho.

Retirar o recipiente de pó do aparelho. Fig.

a) Rodar a tampa do cartucho do filtro no sentido con- trário ao dos ponteiros do relógio e retirar o cartucho do filtro da unidade de filtro. b) Seguidamente, limpar o cartucho do filtro batendo su- avemente. c) Retirar a esponja filtrante da proteção do motor e lavá- la em separado. Deixar secar completamente a esponja filtrante e o filtro de proteção do motor (aprox. 24h) d) Após a montagem da esponja filtrante, colocar o cartu- cho do filtro no recipiente do pó. e) Inserir o cartucho do filtro na unidade de filtro e blo- queá-lo, rodando a tampa no sentido dos ponteiros do relógio. *conforme o modelo Se, após a limpeza manual do cartucho do filtro, a indi- cação "Sensor Control" piscar novamente a vermelho, significa que o cartucho do filtro está tão sujo que deve ser lavado na máquina de lavar roupa - num ciclo suave, a 30°C, no máximo, e com a velocidade de centrifu- gação mínima. Se necessário, podem ser adquiridos filtros novos atra- vés da assistência técnica. Limpeza do bocal para pisos Antes de proceder a trabalhos de manutenção, desligar o aspirador e desligar o cabo de alimentação. Fig.

a) Desbloquear o cilindro da escova com o botão de des- bloqueio e retirá-lo da escova lateralmente. b) Cortar os fios e pelos com uma tesoura ao longo da ranhura própria para o efeito e removê-los. c) Introduzir o cilindro da escova lateralmente no bocal para pisos, ao longo da guia, e bloqueá-lo com o botão de desbloqueio.

Atenção: o bocal para pisos só deve ser colocado em funcionamento com o cilindro da escova monta- do. Conservação Antes de proceder à limpeza do aspirador portátil, este deve estar desligado e com o cabo de alimentação igu- almente desligado. O aspirador e os acessórios de plá- stico podem ser tratados com os produtos usuais para a limpeza de plásticos.

Atenção: não deverá utilizar produtos abrasivos, limpa-vidros ou produtos lava-tudo. Jamais introduza o aspirador na água. O fabricante reserva-se o direito de proceder a quais- quer alterações técnicas.64
