KÄYTTÖOHJE Athlet BBH6POWGB BOSCH

Turvallisuusohjeet 15

Laitteen kuvaus....58

pt

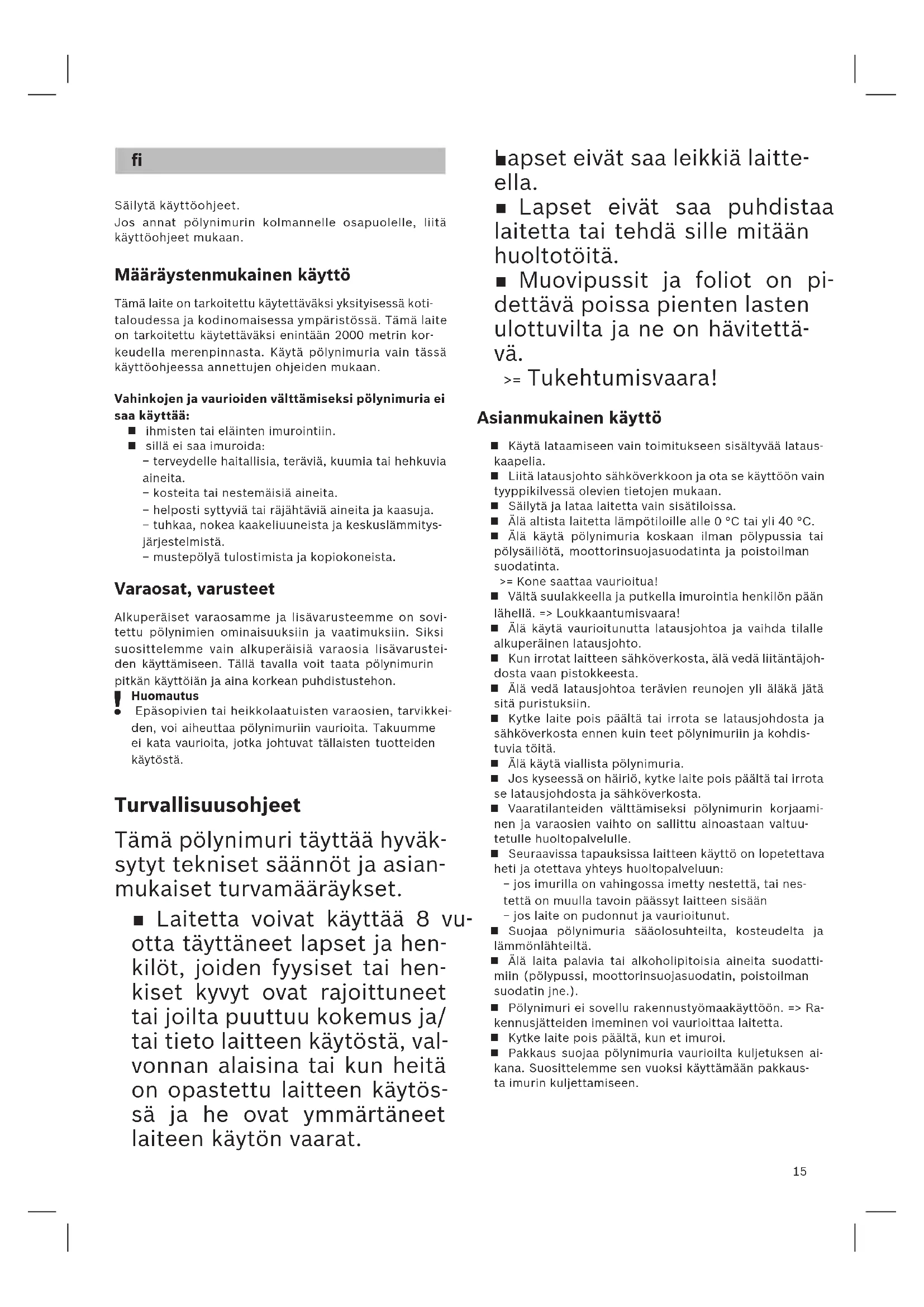

Säilytä käyttöohjeet.

Jos annat pölynimurin kolmannelle osapuolelle, liitä käyttöohjeet mukaan.

Määräystenmukainen käyttö

Tämä laite on tarkoitettu käytettäväksi yksityisessä kotitaloudessa ja kodinomaisessa ympäristössä. Tämä laite on tarkoitettu käytettäväksi enintään 2000 metrin korkeudella merenpinnasta. Käytä pölynimuria vain tässä käyttöohjeessa annettujen ohjeiden mukaan.

Vahinkojen ja vaurioiden välttämiseksi pölynimuria ei saa käyttää:

■ ihmisten tai eläinten imurointiin.
■ sillä ei saa imuroida:
- terveydelle haitallisia, teräviä, kuumia tai hehkuvia aineita.
- kosteita tai nestemäisiä aineita.
- helposti syttyviä tai räjähtäviä aineita ja kaasuja.
- tuhkaa, nokea kaakeliuuneista ja keskuslämmitysjärjestelmistä.
- mustepölyä tulostimista ja kopiokoneista.

Varaosat, varusteet

Alkuperäiset varaosamme ja lisävarusteemme on sovitettu pölynimien ominaisuuksiin ja vaatimuksiin. Siksi suosittelemme vain alkuperäisiä varaosia lisävarusteiden käyttämiseen. Tällä tavalla voit taata pölynimurin pitkän käyttöiän ja aina korkean puhdistustehon.

Huomautus

Epäsopivien tai heikkolaatuisten varaosien, tarvikkeiden, voi aiheuttaa pölynimuriin vaurioita. Takuumme ei kata vaurioita, jotka johtuvat tällaisten tuotteiden käytöstä.

Turvallisuusohjeet

Tämä pölynimuri täyttää hyväksytyt tekniset säännöt ja asianmukaiset turvamääräykset.

■ Laitetta voivat käyttää 8 vu- otta täyttäneet lapset ja hen- kilöt, joiden fyysiset tai hen- kiset kyvyt ovat rajoittuneet tai joilta puuttuu kokemus ja/ tai tieto laitteen käytöstä, val- vonnan alaisina tai kun heitä on opastettu laitteen käytössä ja he ovat ymmärtäneet laiteen käytön vaarat.

■apset eivät saa leikkiä laitte- ella.
■ Lapset eivät saa puhdistaa laitetta tai tehdä sille mitään huoltotöitä.
■ Muovipussit ja foliot on pidettävä poissa pienten lasten ulottuvilta ja ne on hävitettävä.

= Tukehtumisvaara!

Asianmukainen käyttö

• Käytä lataamiseen vain toimitukseen sisältyvää latauskaapelia.
  ■ Liitä latausjohto sähköverkkoon ja ota se käyttöön vain tyyppikilvessä olevien tietojen mukaan.
  ■ Säilytä ja lataa laitetta vain sisätiloissa.
• Älä altista laitetta lämpötiloille alle 0 °C tai yli 40 °C.
• Älä käytä pölynimuria koskaan ilman pölypussia tai pölysäiliötä, moottorinsuojasuodatinta ja poistoilman suodatinta.

= Kone saattaa vaurioitua!

■ Vältä suulakkeella ja putkella imurointia henkilön pään lähellä. => Loukkaantumisvaara!
- Älä käytä vaurioitunutta latausjohtoa ja vaihda tilalle alkuperäinen latausjohto.
■ Kun irrotat laitteen sähköverkosta, älä vedä liitäntäjohdosta vaan pistokkeesta.
- Älä vedä latausjohtoa terävien reunojen yli äläkä jätä sitä puristuksiin.
■ Kytke laite pois päältä tai irrota se latausjohdosta ja sähköverkosta ennen kuin teet pölynimuriin ja kohdistuvia töitä.
■ Älä käytä viallista pölynimuria.
■ Jos kyseessä on häiriö, kytke laite pois päältä tai irrota se latausjohdosta ja sähköverkosta.
■ Vaaratilanteiden välttämiseksi pölynimurin korjaaminen ja varaosien vaihto on sallittu ainoastaan valtuutetulle huoltopalvelulle.
■ Seuraavissa tapauksissa laitteen käyttö on lopetettava heti ja otettava yhteys huoltopalveluun:

- jos imurilla on vahingossa imetty nestettä, tai nestettä on muulla tavoin päässyt laitteen sisään - jos laite on pudonnut ja vaurioitunut.

■ Suojaa pölynimuria sääolosuhteilta, kosteudelta ja lämmönlähteiltä.
- Älä laita palavia tai alkoholipitoisia aineita suodattimiin (pölypussi, moottorinsuojasuodatin, poistoilman suodatin jne.).
■ Pölynimuri ei sovellu rakennustyömaakäyttöön. => Rakennusjätteiden imeminen voi vaurioittaa laitetta.
■ Kytke laite pois päältä, kun et imuroi.
■ Pakkaus suojaa pölynimuria vaurioilta kuljetuksen aikana. Suosittelemme sen vuoksi käyttämään pakkausta imurin kuljettamiseen.

Akut

Laitteessa on litiumioniakut, joiden käsittely on turvallisuussyistä sallittu vain ammattikorjaajille. Käänny akkujen vaihtamista varten lähimmän huoltopalvelupisteen tai valtuutetun alan liikkeen puoleen.

Kuljetusta koskevia ohjeita

Laitteen sisältämiä litiumioniakkuja koskee laki vaarallisten aineiden kuljetuksesta. Käyttäjä voi kuljettaa akkuja kadulla ilman pakkaukseen liittyviä lisäehtoja. Jos akut kuljetetaan kolmannen osapuolen toimesta (esim. lehtorahti tai huolintaliike), on otettava huomioon pakkausta ja merkintää koskevat erityismääräykset. Lähetyksen valmistelussa on tällöin käytettävä apuna vaarallisten aineiden kuljetukseen erikoistunutta tahoa.

Kierrätysohjeita

Pölynimuri, akut, varusteet ja pakkaukset on toimitettava ympäristöystävälliseen kierrätykseen. Älä hävitä pölynimuria ja akkuja/paristoja talousjätteen mukana!

Pakkaus

Pakkaus suojaa pölynimuria vaurioilta kuljetuksen aikana. Se on ympäristöystävällistä materiaalia ja se voidaan kierrättää. Vie tarpeettomat pakkausmateriaalit asiaankuuluvaan kierrätyspisteeseen.

■ Käytöstä poistettu laite

Laitteessa on uudelleen ladattavat litiumioniakut. Laitteen saa sen tähden hävittää vain valtuutetun huoltopalvelun ja alan liikkeen kautta.

■ Akut / paristot

Noudata kuljetusta koskevia ohjeita. Integroidut akut saa poistaa hävittämistä varten vain alan ammattilainen. Kotelon kuoren avaaminen voi rikkoa pölynimurin.

Akun poistamiseksi pölynimurista paina Päälle-/pois-katkaisinta (kuva 10) niin kauan, että akku on kokonaan purkautunut. Kierrä kotelossa olevat ruuvit irti ja irrota kotelon kuori, jotta voit poistaa akun. Oikosulun välttämiseksi irrota akkuliitännät yksi kerrallaan ja eristä navat heti. Myös tyhjässä akussa on jäljellä jonkin verran kapasiteettia, joka voi vapautua oikosulun sattuessa.

pt

Onnittelumme, olet valinnut laadukkaan Bosch-mallisarjan BBH5 / BBH6 / BCH6 pölynimurin. Tässä käyttöohjeessa esitellään erilaisia BBH5 / BBH6 / BCH6-malleja. Sen tähden on mahdollista, että kaikki kuvatut varusteet ja toiminnot eivät koske valitsemaasi pölynimuria. Suosittelemme käyttämään vain alkuperäisiä Bosch-lisävarusteita, jotka on suunniteltu erityisesti tähän pölynimuriin parhaan imurointituloksen saavuttamiseksi.

Käännä esiin kuvasivut!

1 Lattiasuulake, jossa sähkötoiminen harja
2 Pölysäiliön lukituksen vapautuspainike
3 Akun lataustilan näyttö
4 Sensor Control -näyttö
5 Pölysäiliö
6 Ulompi suodatinyksikkö
7 Suodattimen sisäosa jossa moottorinsuojasuodatin ja vaahtomuovi
8 Kädensija
9 Virtakytkin
10 Huonekalusuulake*
11 Rakosuulake*
12 Profi-huonekalusuulake*
13 Profi-rakosuulake*
14 Kantohihna*
15 Lisävarusteadapteri*
16 Imuletku, jossa kädensija*
17 Huonekalujenrakosuulake*
18 Lisäharjatelalattiasuulakkeelle*
19 Latausjohto
20 Poraussuutin*

Ennen ensimmäistä käyttöä

Kuva 1

• Aseta kädensija varovasti runkoon ja lukitse se pai-kalleen.
• rrottaaksesi kädensijan paina lukituksen vapautuspainiketta ja ota kädensija varovasti ylöspäin pois paikaltaan.

Kuva 2

• Aseta varsi-imuri lattiasuulakkeeseen ja lukitse pai-kalleen.
• rrottaaksesi lattiasuulakkeen paina lukituksen vapautuspainiketta ja vedä varsi-imuri pois suulakkeesta.

Lataaminen

Huomio: Akkuja on ladattava vähintään 6 tuntia ennen
- pölynimurin ensimmäistä käyttöä.

Kuva 3

Aseta pölynimuri lataamista varten pistorasian lähelle. Laite voidaan asettaa huoneeseen seisomaan ilman tukea. Kuva 7
Liitä latausjohto laitteen takasivulla olevaan liitäntään.
Liitä latausjohdon pistoke pistorasiaan.
Latausnäyttö vilkkuu latauksen aikana.
Kun akku on täyteen ladattu, latausnäyttö palaa sini- senä eikä vilku enää.
Latausjohdon ja varsi-imurin lämpeneminen on normalia ja vaaratonta.

Akun lataustilan näyttö

Kuva 4\*

Laitteen akun lataustilan näyttö vastaa toista seuraa-vista versioista:

a) Näyttö kertoo akun lataustilan.

■ Kun akku on täyteen ladattu, näyttö palaa sinisenä.

Kun näyttö vilkkuu, akku on ladattava.

b) Näytön LED-valot kertovat akun lataustilan.

■ Akku täyteen ladattu
■ Puolet latauksesta jäljellä
■ Vähän latausta jäljellä
Kun viimeinen LED-valo vilkkuu, akku on ladattava.

Imurointi

Kuva 5

Paina virtakytkintä nuolen suuntaan.

Imutehon säätäminen

Kuva 6

Säädä imuteho työntämällä virtakytkin haluamaasi asentoon:

Teho 1 1

Rutiininomaiseen imurointiin, erityisen hiljaiset käyttöäänet, sähkötoiminen harja kytketty pois pääl- tä.

Teho 2 2

Vaativaan imurointiin sähkötoiminen harja kytketty päälle.

Teho 3 / Turbo-teho 3 / Turbo

Erittäin vaativaan imurointiin kaiken tyyppisillä pinnoilla suurimmalla mahdollisella teholla.

Käyntiaika

Tässä mainittu käyntiaika voi vaihdella varaustilan, akun lämpötilan ja akun iän mukaan jne.

	Akku 1,95 Ah
Käyntiaika Athlet 18V	Athlet 25,2V	Athlet 28V
Teho 1: 40 min. saakka	60 min. saakka	65 min. saakka
Teho 2: 30 min. saakka	30 min. saakka	30 min. saakka
Teho 3 / Turbo-teho:	10 min. saakka	12 min. saakka	12 min. saakka

	Akku 2,6 Ah
Käyntiaika Athlet Runtime Plus 25,2V		Athlet Runtime Plus 28V
Teho 1: 75 min. saakka 80 min. saakka
Teho 2: 37 min. saakka 37 min. saakka
Teho 3 / Turbo-teho:	12 min. saakka 12 min. saakka

Kuva 7

Laite voidaan asettaa lyhyiden imurointitaukojen ajaksi seisomaan ilman tukea. Kallista tätä varten pölynimuria kevyesti eteenpäin suulakkeen suuntaan.

Huomio: : Kytke laite ehdottomasti pois päältä tauon
- ajaksi, koska pyörivä harja voi vaurioittaa lattiapintaa pölynimurin seistessä paikallaan.

Imurointi lisävarusteen avulla

Kuva 8\*

a) Kiinnitä kantohihna mukana toimitettuun lyhyeen kädensijaan.
b) Irrota pitkä kädensija pääkotelosta.
c) Aseta lyhyt kädensija paikalleen ja lukitse.
d) Vedä varsi-imuri irti lattiasuulakkeesta. Kuva 2
e) Aseta varusteadapteri varsi-imuriin ja lukitse paikalleen.

Kuva 9\*

Aseta tarvittava suutin imuletkuun, jossa on varusteadapterin kädensija:

Huonekalusuulake huonekalujen, verhojen jne. imu- rointiin.
Rakosuulake rakojen ja kulmien jne. imurointiin
Huonekalujen rakosuulake pehmusteiden imurointi-in, ihanteellinen erityisesti auton istuimille
Kiinnitä poraussuutin kahvaan ja laita se seinää vasten siten, että suuttimen porausreiän aukko on suoraan porattavan reiän kohdalla.

Käytön jälkeen

Kuva 10

- Kytke laite imuroinnin jälkeen pois päältä.

Pölysäiliön tyhjennys

Kuva 11

Hyvän imurointituloksen saavuttamiseksi olisi pölysäliö hyvä tyhjentää jokaisen imuroinnin jälkeen, viimeistään kuitenkin silloin, kun pölyä on säiliön yhdessä kohdassa merkinnän korkeudelle saakka.

Suosittelemme, että pölysäiliötä ei täytetä merkinnän yli, koska seurauksena on suodattimen hyvin runsas likaantuminen.

Tarkasta pölysäiliön tyhjennyksen yhteydessä aina myös ulomman suodatinyksikön likaisuusaste ja puhdista se tarvittaessa kohdassa "Ulomman suodatinyksi- kön puhdistus" olevan ohjeen mukaan. Kuva 16

! Huomio: Suodattimen puhdistus on mahdollista vain, kun laite on kytketty pois päältä.

Älä imuroi koskaan ilman ulompaa suodatinyksikköä ja paikalleen asetettua suodattimen sisäosaa.

Kuva 12

Vapauta pölysäiliön lukitus lukituksen vapautusnäppäimillä ja ota se pois laitteesta.

Kuva 13

• Poista suodatinyksikkö pölysäiliöstä
  ●Tyhjennä pölysäiliö.

Kuva 14

• Poista poistoaukon alapuolella mahdollisesti oleva lika.
• Aseta suodatinyksikkö pölysäiliöön ja varmista ehdottomasti, että se on oikein paikallaan.
• Aseta pölysäiliö laitteeseen ja lukitse se kuuluvasti paikalleen.
  ! Huomio: Jos tunnet pölysäiliötä paikalleen asettaessasi vastusta, tarkasta, että suodatin on asianmukainen ja suodatin ja pölysäiliö ovat oikein paikoillaan.

Suodattimen hoito

! Huomio: Suodattimen puhdistus on mahdollista vain, kun laite on kytketty pois päältä.

Laitteessa on ns. "Sensor Control" -toiminto.

Tämä toiminto valvoo jatkuvasti, että pölynimurin teho on optimaalinen. Valonäyttö ilmaisee, onko suodattimen sisäosa puhdistettava optimaalisen tehon saavuttamiseksi.

Kuva 15 Sensor Control

Näyttö palaa sinisenä tai ei pala lainkaan, kun laite toimii optimaalisella teholla. Kun näyttö vilkkuu punaisena, ulompi suodatinyksikkö ja suodattimen sisäosa on puhdistettava.

Laite kytkeytyy automaattisesti pienemmälle teholle 1.

Kuva 16 Ulomman suodatinyksikön puhdistus

Ulompi suodatinyksikkö on puhdistettava säännöllisin väliajoin, jotta pölynimuri toimii optimaalisesti.

Kytke laite pois päältä ulomman suodatinyksikön puhdistusta varten.
Poista pölysäiliö laitteesta. Kuva 12
Poista suodatinyksikkö pölysäiliöstä. Kuva 13
Puhdista ulompi suodatinyksikkö.

a) Yleensä riittää, että koko suodatinyksikkö puhdistetaan ravistamalla tai kopistamalla kevyesti pölysäiliön tyhjennyksen yhteydessä, jotta mahdollinen lika irtoaa.
b) Jos tämä ei riitä, poista pinnalla olevat likahiukkaset kuivalla liinalla.

Kuva 17 Suodattimen sisäosan puhdistus

Kytke laite pois päältä.
Poista pölysäiliö laitteesta. Kuva 12
Poista suodatinyksikkö pölysäiliöstä. Kuva 13

a) Käännä suodattimen sisäosan kantta vastapäivään ja ota suodattimen sisäosa pois suodatinyksiköstä.
b) Puhdista suodattimen sisäosa ensin kopistamalla.
c) Poista vaahtomuovi moottorinsuojasta ja pese se erikseen.

Anna vaahtomuovin ja moottorinsuojasuodattimen kuivua kunnolla, (noin 24h)

d) Aseta suodattimen sisäosa vaahtomuovin asennuksen jälkeen pölysäiliöön.
e) Aseta suodattimen sisäosa suodatinyksikköön ja lu-kitse kiertämällä kantta myötäpäivään.

Jos "Sensor Control" -näyttö vilkkuu uudelleen punaisena suodattimen sisäosan käsipuhdistuksen jälkeen, suodattimen sisäosa on likaantunut niin runsaasti, että se on pestävä pesukoneessa - hellävarainen pesu enintään 30 °C ja pienimmällä linkousnopeudella.

Huoltopalvelusta on saatavana tarvittaessa uusia suodattimia.

Lattiasuulakkeen puhdistus

Kytke pölynimuri aina huoltoa varten pois päältä tai irrota se latausjohdosta.

Kuva 18

a) Vapauta harjatelan lukitus vapautuspainikkeella ja vedä se sivusuuntaan pois lattiasuuttimesta.
b) Leikkaa harjaan kiertyneet langanpätkät ja hiukset saksilla tätä tarkoitusta varten olevaa uraa pitkin poikki ja poista ne.
c) Työnnä harjatela sivulta ohjaintankoa pitkin lattiasuut-timeen ja lukitse vapautuspainikkeen avulla paikalleen.

! Huomio: Lattiasuulaketta saa käyttää vain paikalleen asennetun harjatelan kanssa.

Hoito

Varsi-imuri on kytkettävä puhdistusta varten aina pois päältä ja irrotettava latausjohdosta. Pölynimuria ja muovisia lisävarusteita voidaan hoitaa tavallisilla muovinpuhdistusaineilla.

! Huomio: Älä käytä hankausaineita, lasin- tai yleispuhdistusaineita. Älä upota pölynimuria koskaan veteen.

Oikeus teknisiin muutoksiin pidätetään.
