MANUAL DE UTILIZADOR KD75X85TJ SONY

Los menos de ajustes está susjetos a Cambios sin previo aviso.

Analógico: B/G, D/K, I

Digital: DVB-T/DVB-C/DVB-T2

Satélite: DVB-S/DVB-S2

Sistema de color: PAL/SECAM/NTSC3.58 (Sólo video)/NTSC4.43 (Sólo video)

Conector tipo F hembra, 75 ohmios.

DiSEqC 1.0, LNB 13 V/18 V y tono de 22 kHz,

Puerto para dispositivo USB (dispositivo HDD

Este tevisor vem com os seguients manuais. Guarde os manuais parautures consultas.

Guia de configuração

• Instalação e configuração do televisor.

Guia de referencia (este manual) / Documentação de segurarça

• Informações de segurar, telecomando, resolução de problemas, instalação em parede, caracteristicas tínicas, etc.

Guia de ajuda (Manual no ecrã)

• Definições, funções, liação à Internet, resolução de problemas, etc.
• Para abri-lo, prima o botão HELP no telecomando e selecione Guia de ajuda.

• Pode consultar o Guia de ajuda com o seu smartphone.

Os menus de definições está sujeitos a alteração sem avis prévio.

IMPORTANTE - Leia o Contrato de Licença de Software do Utilizador Final antes de utilizes o seu produto Sony. Utilizar o produits indica sua aceitação do Contrato de Licença de Software do Utilizador Final. O contrato de licência de software entre outilizar e a Sony está disponible online no website da Sony (https://www.sony.net/tv-software-licenses/) ou no écran do seu produits. Prima Definções rapiadas) no telecomando e selecione [Definições] → [Sistema] → [Acerca de] → [Informações legais] → [Avisos e licências].

Nota

• Antes de utilizes o teovisor, por favor leia "Informacoes de seguranca".
• Leia a documentoação de segurarça fornecida para obter informações de segurarça adiconais.
• As imagens e illustrateções realizadas no Guia de configuração eeste manual destinam-se a ser realizadas apenas comoreferência e poder ser differentes do produits real.
• O "x"/"xx" que aparece no nome do Modelo corresponde a um digito número, relacionado com o design, a cor ou o Sistema do teóvisor.

Localização da etiqueta de identificacao

As etiquetas com o N.° de Modelo, a Data de Fabrico (ano/mês)* e a classificação de Alimentação encontrar-se na parte quando do teilevisor ou na embalagem.

• Apenas em determinadas regioes/paises/modelos de televisor.

AVISO IMPORTANTE

Aviso para Equipamento de Rasio

A Sony Corporation declares que os problemas de equipamento de radio KD-85X85J, KD-75X89J, KD-75X85J, KD-65X89J, KD-65X85J, KD-55X89J, KD-55X85J, KD-50X89J, KD-50X85J, KD-43X89J, KD-43X85J está em conformidade com a Diretiva 2014/53/UE. O texto integral da declariação de conformidade está disponible no segunte endereço de Internet: https://compliance.sony.eu

No que diz respeito a este equipamento de rádio, as seguições restricções relativas à colocação emServiço ou dos requisitos de autorização de utilizesçao aplicam-se em AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : a banda 5150 - 5350 MHz está restringida apenas a operações no interior.

Informações de segurarca

Instalacao/Programacao

Instale e utilize o tevisor conforme as instruções abaixo para fazer todo o risco de incência,acho elétrico ou avaria e/ou feridas.

Instalacao

• O teovisor deve ser instalado perto de una tomada de corrente eletrica fácilmente accesivel.
• Coloque o televisor numa superficie nivelada e estavel, para fazer que caia e provoque ferimentos pessoas ou danos no produits.
• Instale o televisor num local onde nao possa ser puxado, empurrado ou derrubado.
• Instale o televisor de forma a que o Suporte de mesa do televator não fique de fora do suporte do telector (não fornecido). Se o Suporte de mesa ficar de fora do suporte do telector, poderá levar a que o aparelho caia e provoque ferimentos pessoas ou danos no telector.

Transporte

• Antes de transporte o televisor, deslige todos os cabos.

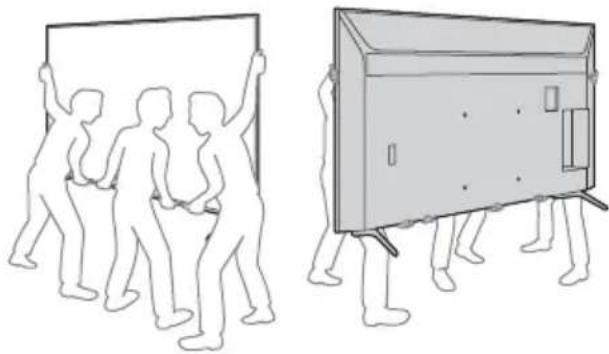

• São necessarias das ou mais pessoas (três ou mais pessoas KD-85X8xJ / 85X8xTJ) para transporte um tevisor de tamanho grande.
• Ao transporte manualmente o televisor, segure-o conforme épresentado abaixo. Não faça pressao sobre o painei LCD nem sobre a moldura em redor do ecra.
• Quando levantar ou mover o televisor, segure-o firmamentePGA.
  pela parte de baixo.

KD-85X8xJ/85X8xtJ

KD-75X8xJ / 75X8xTJ / 65X8xJ / 65X8xTJ / 55X8xJ / 55X8xTJ / 50X8xJ / 50X8xTJ / 43X8xJ / 43X8xTJ

• Não exponha o teletor achoques ou vibrações excessivas durante o transporte.
• Se tiver que transporte o tevisor ou leva-lo para reparacoes, utilize a caixa e os materiais de embalagem originais.

Prevenir quidas

Telecomando e Televisor

A forma, disposicao, disponibilitad e funcao dos botoes do telecomando pode variar, dependendo da regiao/pais/modelo de teilevisor/definições do teilevisor.

1 (Microfone)/Assistente Google):
Utilize o Assistente Google*1*2 ou a pesquisa por voz*2. Para obter sugestoes sobre como controlar o seu televator, prima o botao do Microfone no telecomando e diga "sugestoes de voz".*1
/ / / / : Menu de navegacao e selecao no ecra.
TV: Apresenta a lista de canais de TV ou muda para entrada.
2 (Desligar/ligar)
Botoes numéricos
回 / (Revelacao de Informacao/
Teletexto): Apresentar informacoes.
(Teletexto): Apresentar informacoes de teletexto.
3 YouTubeTM / NETFLIX / Disney+ / Prime Video / Botoes coloridos

4 GUIDE Apresenta o guia de programas digital de TV ou o TV box de cabo*3.

REC LIST: Apresenta a lista Rec do USB HDD*4/DVR*.

(Selecao de entrada): Apresenta e seleciona a fonte de entrada, etc.

(Definições rapiadas): Apresenta as Definições rapiadas.

BACK/*

HOME

5 +/-(Volume)

(Saltar)

X(Sem som)*5

6 AUDIO:Selezione o som da fonte multilingue ou som duplo (dependendo da fonte do programa).

(Configurarellegandas)

HELP: Apresentar menu de Ajuda.

<</>>

RECGrave o programa em visualização atualmente em USB HDD*4/DVR*3.

EXIT

7 (Desligar/ligar)
8 Sensor do telecomando / Sensor de luz/LED

1 Apenas em determinadas regioes/paises/modelos de televisor/idioma.
2 O Assistente Google ou a pesquisa por vozrequirea umalgiaoaoaInternet.
3 [Configuração da TV box de cabo] é necessária a configuração.
4 Não disponível para Itália.
*5 O atalho de acessibilidade fica disponivel ao manter ※ (Sem som) premido.

Para mais informacoes, consulte o Guia de ajuda.

Instalar o teovisor na parede

Utilizar o Suporte de parede optional (SU-WL850 ou SU-WL450)* (não fornecido)

Para os pacientes:

Para proteção do produits e por razões de segurança, a Sony recomenda vivamente que a instalação do seu televisor sera efetuada por agentes Sony ou contratóns licenciados. Não tente instalá-lo por si proprietary.

Para os agentes e contratas da Sony:

Preste total atençao as medidas de segurarca durante a instalacao, manutencao periodica e analise deste produits.

Informações de instalacao do Suporte de parede

Para obter instruções sobre a instalação do Suporte de parede, veja a Informação de Instalação (Suporte de parede) na网页 do produits para o modelo do seu televisor. https://www.sony.eu/support

• Siga o guia de instruções fornecido com o Suporte de parede para o seu modelo. É necessária uma formação técnica adequada para instalar este televisor, especialmente para determinar a resistência da parede para suportar o peso do televisor.
• A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização inadverta ou instalação incorreta.
• Só&Técnicos de assistência qualificados devem realizar as instalações de Suporte de parede.
• Por razões de segurarca, recomendamos fortemente que utilize acessórios da Sony, a inclui:

-Suporte de parede SU-WL850
—Suporte de parede SU-WL450

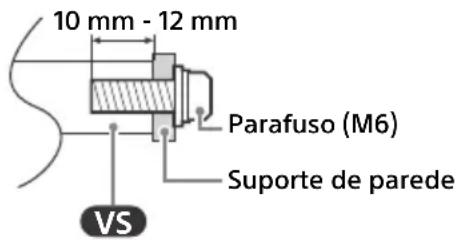

• Certifique-se de que utilizes os parafusos fornecidos com o Suporte de parede quando instalar o Suporte de parede no teilevisor. Os parafusos fornecidos tem a dimensao indicatoraPGA ilustracao quando medidos a partir da superficie de fixacao do Suporte de parede.

O diametro e o comprimento dos parafusos são differsentes dependendo do Modelo de Suporte de parede. A utilização de parafusos differentes dos fornecidos pode provocar avarias internas no televisor ou fazer com que caia, etc.

• Certifique-se de que armazena os parafusos não utilizados e o Suporte de mesa num local seguro até estar pronto para prender o Suporte de mesa. Mantenha os parafusos para do alcance de crianças preocupas.
• Apenas em determinadas regioes/países/modelos de televisor.

Resolução de problemas

Resolução de problemas geral de questiones como: eles preto, sem som, imagem bloqueada, o televisor não responde ou se perdeu a rede, realizaze os passos seguides.

1 Reinicie o seu teletor premindo o botão de alimentação no telecomando durante和地区 de cinco segundos. O teletor vai reinicia. Se o teletor não recuperar, tente desligar o cabo de alimentação e, em seguida, prima o botão de alimentação no teletor e solte-o. Espere Doyleiros e ligue o cabo de alimentação.

Emalternative,prima o botao de alimentacao no teilevisor durante circa de 40 segudos ato televisor se desligar.

2 Consulte o menu Ajuda correngando em HELP no telecomando.

3 Ligue o televisor à Internet e realizaze uma atualização de software. A Sony recomenda-o a manter o software do seu televisor atualizzato. As atualizacoes de software proporcionam novas funcaionalidades e melhoram o desempenso.
4 Visite o website de suporte da Sony (informacoes fornecidas no final destemanual).

Quando liga o televisor, o televisor pode demorar algo tempo a ligar mesmo que corregue no botão de alimentação no telecomando ou no televisor.

Demora algoq tempo para inicializar oSYSTEMA. Aguarde circa de um minuto e, em seguida, volta a operar.

O telecomando não funciona.

• Substitua as pilhas.
  Esqueceu aPALAVRA-passedobloqueio parental.
• Digite 9999 para o PIN e, em seguida, digite o novo PIN.

Para mais informacoes sobre a resolution de problemas, consulte o Guia de ajuda.

Caracteristicas sociales

Sistema

Sistema do ecra: Ecran LCD (Visor de cristais liquidos), Retroiluminação LED

Sistema de televisao: Depende do pais/area/
modelos de televisor

Analógico: B/G, D/K, I

Digital: DVB-T/DVB-C/DVB-T2

Satélite: DVB-S/DVB-S2

Sistema de Cor: PAL/SECAM/NTSC3.58 (apenas video)/NTSC4.43 (apenas video)

Cobertura de canais: Depend do País/Área/ modelos de televisor

Analógico: UHF/VHF/Cabo

Digital: UHF/VHF/Cabo

Satélite: Frequência IF 950-2150 MHz

Saía de som: 10 W + 10 W

Tecnologia sem fios

Protocolo IEEE 802.11a/b/g/n/ac

Bluetooth® Versão 4.2

Banda de frequência(s)

Gama de Frequência Potência de saía
LAN sem fios (Televisor)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 20,0 dBm
5470-5725 MHz	< 20,0 dBm
5725-5850 MHz	< 13,9 dBm
Bluetooth® (Televisor)
2400-2483,5 MHz < 10,0 dBm
Bluetooth® (Telecomando)
2400-2483,5 MHz < 10,0 dBm

Tomadas de Entrada/Saía

Antena (aérea)/cabo

Terminal externode 75 ohm para VHF/UHF

Antena de satélite

Conector de tipo F fêmea, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & tom 22 kHz,

Distribucao por um Cabo EN50494.

/ AVIN

Entrada de video/áudio (mini-tomada)

HDMI IN 1/2/3/4 (HDCP 2.3-compatével)

Video:

4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p

(24Hz)^1 3840× 2160p (50,60Hz)^2 ， 3840×

2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p

(30, 50, 60 Hz), 720/24p, 576p, 480p,

Formatos PC*3

3840 × 2160p (100, 120Hz)^24

Áudio:

No modo eARC (Enhanced Audio Return Channel)

Consulte o Guia de ajuda online para mais detalles.

Exceto no modo eARC

PCM linear do canal 5,1:32/44,1/48/88,2/

96/176,4/192 kHz 16/20/24 bits, Dolby

Audio, Dolby Atmos, DTS

Consulte o Guia de ajuda online para mais detalles.

No modulo ARC

PCM linear de doit canais: 48 kHz 16 bits, Dolby Audio, Dolby Atmos, DTS

Porta do disposicao USB (2-dispositivo USB HDD para a funcionalidade REC)

A porta USB 1 suporta High Speed USB (USB 2.0)

A porta USB 2 suporta Super Speed USB (USB 3.1 Gen 1)

Ranhura CAM (Móculo de Accesso Condiacional)

Conector 10BASE-T/100BASE-TX (Dependondo ambiente de operacao da rede, a velocidade de ligacao pode variar. A taxa de comunacao e qualidade de comunacao nao são garantidas.)

Alimentação, Ficha de Produtos e outros

Requisitos de energia

220V-240VCA,50Hz

Classe de Eficiência energetica*

KD-85X8xJ / 85X8xTJ / 65X8xJ / 65X8xTJ /

55X8xJ / 55X8xTJ / 50X8xTJ: A

KD-75X8xTJ/43X8xJ/43X8xTJ:B

0,50 W (25 W no modo de atualização do EPG/ software)

Resolucao do ecran (horizontal × vertical) (pixeis) 3840× 2160

Potência nominal

500 mA (para USB 1), 900 mA (para USB 2)

Dimensoes (Aprox.) (larg. × alt. × prof.) (cm)

com suporte de fixação para mesas

KD-85X85J/85X85TJ:189,9×117,6×45,6

KD-75X89J: 167,5× 103,4× 41,5

KD-75X85J / 75X85TJ: 167,5 × 104,0 × 41,0

KD-65X89J: 145,2× 90,3× 35,4

KD-65X85J / 65X85TJ: 145,2×90,5×33,8

KD-55X89J: 123,3× 78,3× 32,4

KD-55X85J / 55X85TJ: 123,3 × 78,4 × 33,8

KD-50X89J:111,9×71,3×29,6

KD-50X85J / 50X85TJ: 111,9 × 71,5 × 28,6

KD-43X89J: 96,4 × 62,6 × 29,6

KD-43X85J / 43X85TJ: 96,4 × 62,8 × 28,6

sem suporte de fixacao para mesas

KD-85X8xJ / 85X8xTJ: 189,9 × 108,9 × 7,1

KD-75X8xJ / 75X8xTJ: 167,5 × 96,2 × 7,3

KD-65X8xJ / 65X8xTJ: 145,2 × 83,4 × 7,2

KD-55X8xJ / 55X8xTJ: 123,3 × 71,1 × 7,2

KD-50X8xJ / 50X8xTJ: 111,9 × 64,9 × 7,0

KD-43X8xJ / 43X8xTJ: 96,4 × 56,3 × 6,9

Largura do suporte (Aprox.) (cm)

Posicao normal:

KD-85X85J / 85X85TJ: 153,2

KD-75X89J:167,4

KD-75X85J / 75X85TJ: 133,0

KD-65X89J:145,0

KD-65X85J / 65X85TJ: 120,8

KD-55X89J:123,0

KD-55X85J / 55X85TJ: 106,1

KD-50X89J:111,7

KD-50X85J/50X85TJ:66,5

KD-43X89J: 96,2

KD-43X85J/43X85TJ:66,5

Posicao estreita:

KD-85X85J/85X85TJ:66,0

KD-75X89J:108,2

KD-75X85J/75X85TJ:55,9

KD-65X89J: 89,9

KD-65X85J/65X85TJ:46,0

KD-55X89J: 82,1

KD-55X85J:45,8

Peso (Aprox.) (kg)

com suporte de fixação para mesas

KD-85X85J/85X85TJ:46

KD-75X89J:34,7

KD-75X85J / 75X85TJ: 33,8

KD-65X89J:23,8

KD-65X85J / 65X85TJ: 23

KD-55X89J:18,1

KD-55X85J/55X85TJ:17,7

KD-50X89J: 13,9

KD-50X85J/50X85TJ:13,3

KD-43X89J:11,2

KD-43X85J/43X85TJ:10,7

sem suporte de fixação para mesas

KD-85X8xJ / 85X8xTJ:44,5

KD-75X8xJ / 75X8xTJ: 32,6

KD-65X8xJ / 65X8xTJ:22,1

KD-55X8xJ / 55X8xTJ: 16,8

KD-50X8xJ / 50X8xTJ: 12,7

KD-43X8xJ / 43X8xTJ: 10,2

Outros

Acessóriossonianis

Suporte de parede: SU-WL850

(Apenas nos modelos KD-75X8xJ / 75X8xTJ /

65X8xJ / 65X8xTJ / 55X8xJ / 55X8xTJ)

Suporte de parede: SU-WL450

Temperatura de operacao: 0^ - 40^

Humidade operacional: 10% - 80% HR (não condensada)

*1 Quando é introduzido 4096 × 2160p e [Modo expandido] é configurado para [Normal], a resolution é boaada em 3840 × 2160p. Para visualizar em 4096 × 2160p, configure [Modo expandido] para [Integral 1] ou [Integral 2].

*2 Consulte o menu no écã para definir [Fornato de sinal HDMI].

*3 Consulte o Guia de ajuda online para mais detalles.

*4 Apenas HDMI IN 3 & 4. Utilize o cabo HDMI de velocidade ultrarrápida para estabelecer a lig

*5 Ligue o seuSYSTEMa de audio a HDMI IN 3 para encaminhar o audio do televisor para o seuSYSTEMA de audio.

*6 Função não disponível em Itália.

*7 Esta informação é para a UE e outros paises@cujos regulamentos relevantes são baseados no regulamento de rotulagem de energia da UE.

*8 Consumo de energia em kWh por ano, com base no Consumo de energia verificado com o televisor a funciona 4 horas por dia durante 365 días. O consumo de energia real irá depender da forma como o televisor é utilisé.

*9 A energia em modo de espera (standby) especifiedá é atingida antes de o tevisor revelir os processos internos necessários.

*10 O consumo de energia em modo de espera (standby) iráacular quando o televisor estiver ligado à rede.

Nota

• A disponibilitadodos accesoriosoptionalisdependedos páises/região/modelo de televisor/stock.
• O design e as caracteristicas痫icas estáu sujeitas a alteracao sem aviso previo.
• Podem ser necessarias subscrições para serviços e aplicações, e PODem ser aplicados termos adcionais, condições e/ou taxas ao'utilizar o Assistente Google.
• A ficha de informação do produto neste Manual refere-se ao REGULAMENTO DELEGADO DA COMISSÃO (UE) 1062/2010. Consulate o Website de (UE) 2019/2013 para obter informação adicular.

Aviso para a funcao de television digital

• A Televisão Digital (DVB terrestre, satélite e cabo), serviços interativos e funções de rede, podem não estar disponible em todos os paises e和地区. Algumas funções podem não ser permitidas ou podem não funciona corretamente com algunos fornecadores e ambientes de rede. Alguns fornecadores deServiço de Televisão podem cobrar uma taxa pelos seuis serviços.
• Este tevisor suporta transmissao digital utilizing codecs MPEG-2, H.264/MPEG-4 AVC e H.265/HEVC, mas a compatibilidade com todos os sinais do operador/service, que pode mudar com o tempo, não pode ser garantida.

Informação da marca registada

• Os termos HDMI e High-Definition Multimedia Interface e o logotipo HDMI são MARCAS ou MARCAS registRADAS da HDMI Licensing Administrator, Inc. nos Estados Unidos e em outros paises.
• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio e o*simbolo duplo D sãoemarks da Dolby Laboratories Licensing Corporation. Fabricado sob licença da Dolby Laboratories. Trabalhos confidenciais não publicados. Copyright © 1992-2020 Dolby Laboratories. Todos os direitos reservados.
• Gracenote, o logólico Gracenote, o logo "Powered by Gracenote" são MARCAS comérciais registadas ou MARCAS comérciais da Gracenote, Inc. nos Estados Unidos e/ou noutros paises.
• Google TV e logótipos relacionados são marcas commerciais da Google LLC.
• Para obter informações sobre patentes DTS, consulte http://patents.dts.com. Fabricado sob licença da DTS, Inc. DTS, Digital Surround e o logólico DTS são MARCAS comércias registadas ou MARCAS comérciais da DTS, Inc. nos Estados Unidos e/ou noutros País. © 2020 DTS, Inc. TODOS OS DIREITOS RESERVADOS.

• Netflix é uma marca registada da Netflix, Inc.

• DiSEqCT é uma marca comercial da EUTELSAT. Este teletor suporta DiSEqC 1.0. Este teletor não se destina ao controlo de antenas motorizadas.

• TUXERA é uma marca comercial registada da Tuxera Inc. nos EUA e outros paises.
• Todas as outras MARCAS registadas são propriedade dos seures respetivos propriétários.

Número de Registrar do Produtos (REGULAMENTO DELEGADO DA COMISSÃO (UE) 2019/2013)

KD-85X85J (436516), KD-75X89J (436514),

KD-75X85J (436475), KD-65X89J (454679),

KD-65X85J (454669), KD-55X89J (454665),

KD-55X85J (454658), KD-50X89J (454653),

KD-50X85J (454646), KD-43X89J (454643),

KD-43X85J (454633).

信 / Informação/Szöveg felfedese):

(Teletext): Teletext informação megjelenitése.

3 YouTubeTM / NETFLIX / Disney+ / Prime Video / Szines gombok

golal yale. Jolal yjagal jogil

Jlalbl Jglitjie

j0jaiit Jg0a/1s/g2o gdy bgs

jgl jgjzjjlll lgsjguiuuiuiUIIDE 4

3+

串 D V R ^ 1 / 4 串 U S B H D D 一 一 一 一 一 一 一 一 一 一 一 一 一 一 一 一 一 一 一 一 一 ：REC LIST

100 100

a#y

一 /BACK

HOME

（）+/- [5]

（J）

5（）

/(E) aJll aai gol aai s:CH +/-(E/

（）aL

AUGIO 6

(2019 秋・东西湖区校级期末)

(aaiia aegjagglb

.ooaollaol:HELP

←/→/

^3* DVR/USB HDD 10000000000000000000000000000000000000000000000000000000000000000000000

EXIT

（）

LED /egal jaeu /a:jcSall jaeu 8

g b1.00g,200 1

2x.

1. [y]

2. LILIL
