MANUAL DE UTILIZADOR MONARCH HG NIKON

Português brasileiro25

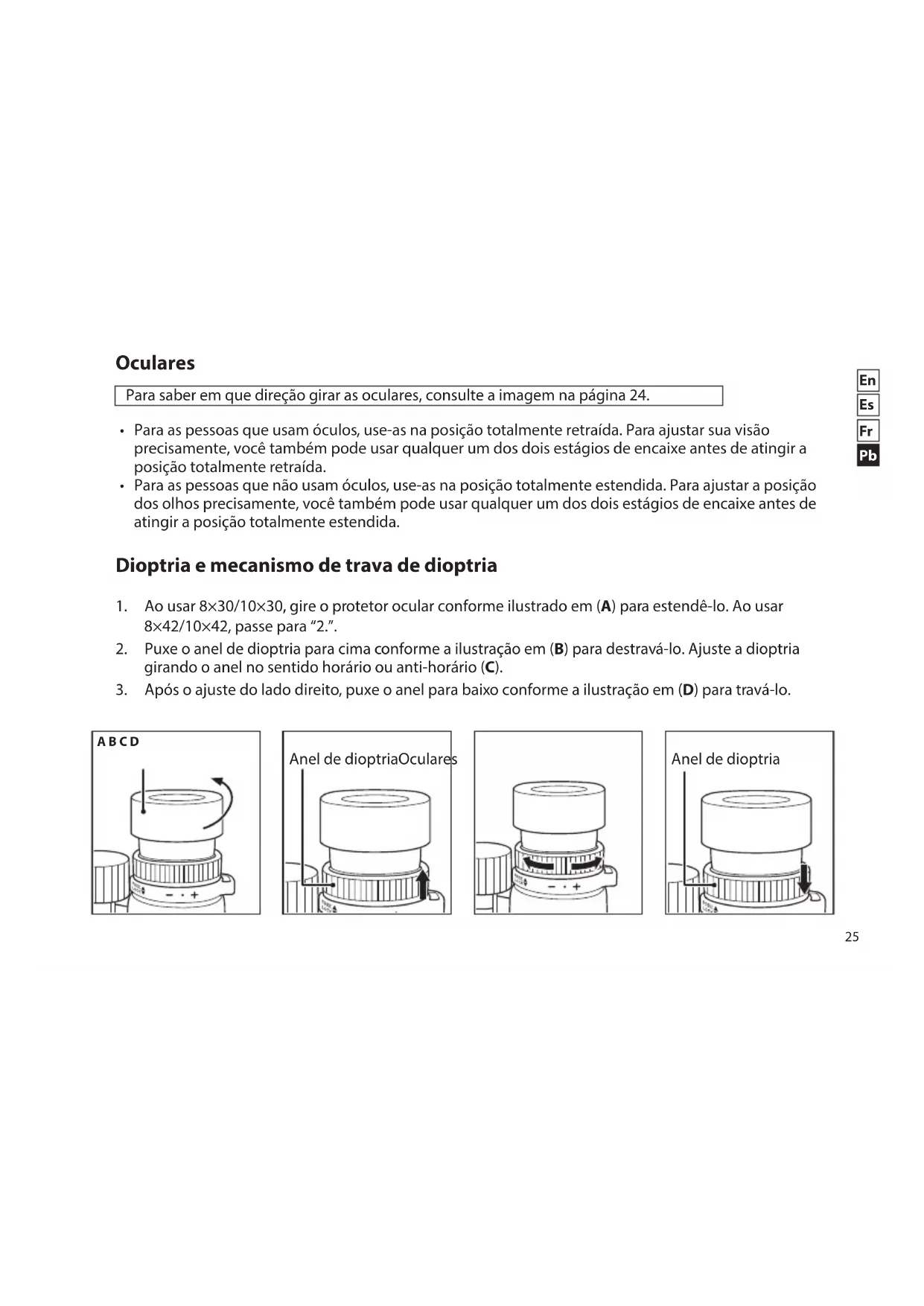

Oculares Para saber em que direção girar as oculares, consulte a imagem na página 24.

• Para as pessoas que usam óculos, use-as na posição totalmente retraída. Para ajustar sua visão precisamente, você também pode usar qualquer um dos dois estágios de encaixe antes de atingir a posição totalmente retraída.

• Para as pessoas que não usam óculos, use-as na posição totalmente estendida. Para ajustar a posição dos olhos precisamente, você também pode usar qualquer um dos dois estágios de encaixe antes de atingir a posição totalmente estendida. Dioptria e mecanismo de trava de dioptria

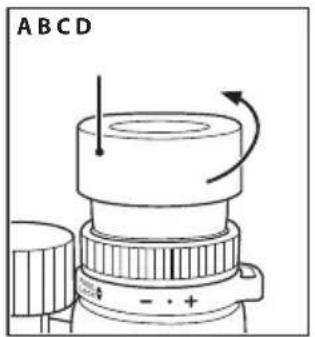

1. Ao usar 8×30/10×30, gire o protetor ocular conforme ilustrado em (A) para estendê-lo. Ao usar

8×42/10×42, passe para “2.”.

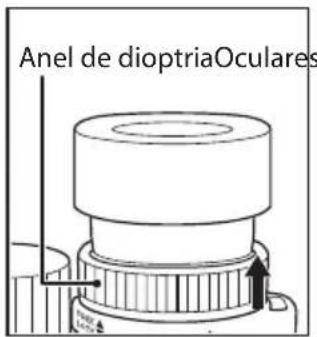

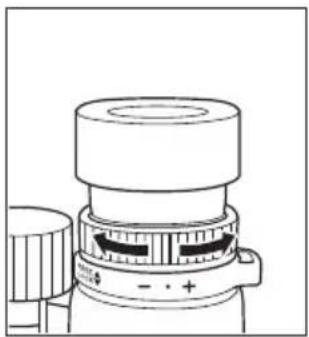

2. Puxe o anel de dioptria para cima conforme a ilustração em (B) para destravá-lo. Ajuste a dioptria

girando o anel no sentido horário ou anti-horário (C).

3. Após o ajuste do lado direito, puxe o anel para baixo conforme a ilustração em (D) para travá-lo.

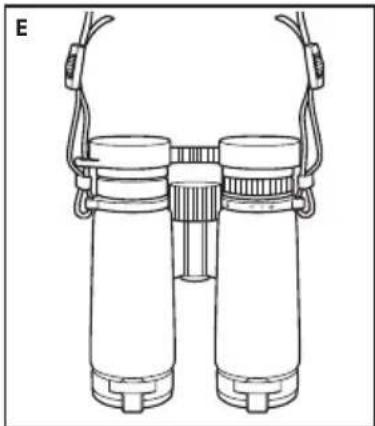

Alça de pescoço e tampas durante a observação Alça de pescoço Fixe a alça do pescoço conforme ilustrado em (E), prestando muita atenção para não torcê-la.

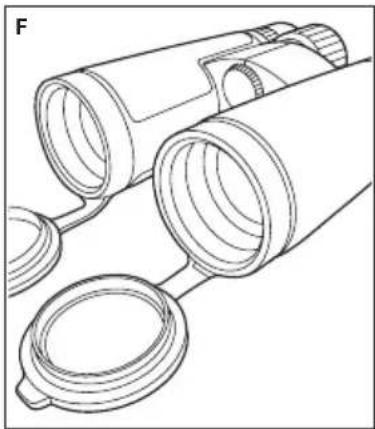

Tampas das objetivas rebatíveis Fixe as tampas das objetivas conforme ilustrado em (F), certificando-se de que as dobradiças da parte da tampa se abram para baixo a partir do tubo do binóculo quando aberto. (corretamente fixadas quando fornecidas). F27

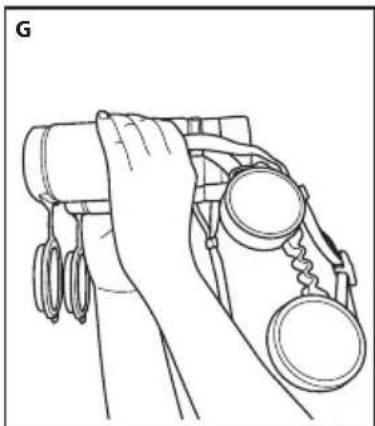

Tampas das oculares Remova as tampas das oculares e deixe-as penduradas na alça de pescoço esquerda conforme a ilustração (G). G28

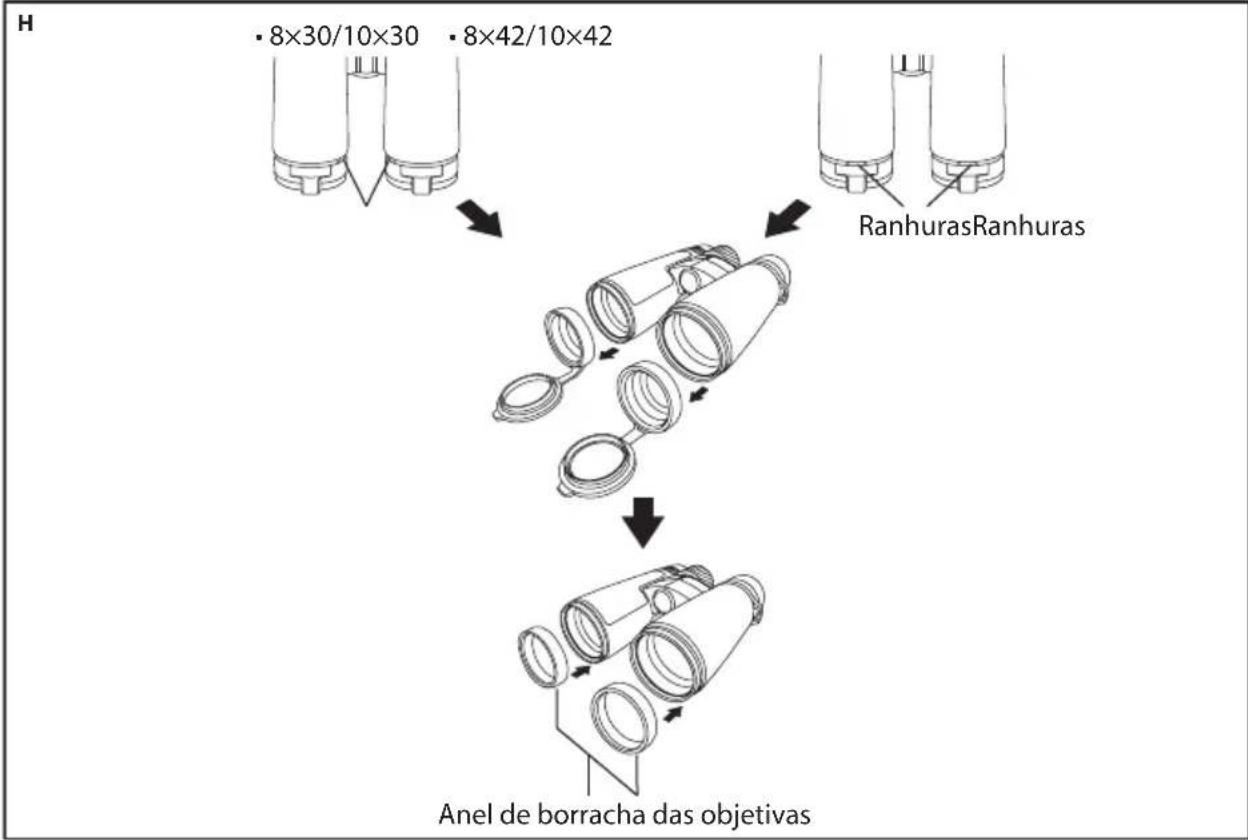

Anel de borracha das objetivas Você pode inserir os dedos nas ranhuras para remover as tampas das objetivas e prender o anel de borracha como peça de substituição (H). Se guardar o binóculo no estojo com os anéis de borracha presos, as objetivas poderão ficar com sujeira ou pó.

Especificações Tipo: Foco central do prisma de Dach Modelo 8×30 10×30 8×42 10×42 Ampliação (×)

Diâmetro efetivo das objetivas (mm)

• O número calculado pela fórmula [tan ω' = Γ × tanω ]: Campo aparente de visão: 2ω', Ampliação: Γ , Campo real de visão: 2ω30

Sobre proteção contra água e desembaçamento:

• Todos os modelos mostrados são à prova d’água e não sofrerão danos no sistema ótico se submergidos ou jogados a uma profundidade máxima de 5 m (16,4 pés) por até 10 minutos.

• Podem ser usados em condições de elevada umidade, poeira e chuva sem risco de dano.

• O design preenchido de nitrogênio torna-os resistentes a condensação e mofo. Observe o seguinte ao usar estes produtos:

• O binóculo não pode ser usado debaixo d’água. Além disso, não o exponha a jatos de água, como no caso de água corrente.

• Qualquer umidade deve ser seca antes de ajustar as peças móveis destes produtos para evitar danos e por motivos de segurança. Para manter o seu binóculo em excelentes condições, é recomendada a manutenção regular feita por um distribuidor autorizado.

• As especificações e o design estão sujeitos a mudanças sem aviso prévio.

• Nenhuma parte do manual pode ser reproduzida, transmitida, transcrita, armazenada em um sistema de memória removível nem traduzida para qualquer idioma, seja de que forma for, sem a autorização prévia por escrito da Nikon. Limpeza das lentes Ao limpar a lente objetiva do binóculo usando um produto aerossol, certifique-se de segurar a lata na posição vertical a pelo menos 30 cm (11,8 pol.) de distância da superfície da lente enquanto movimenta a lata para evitar a concentração do gás líquido vaporizado sobre um só ponto.MemoPrinted in China, 877C_1_1803
