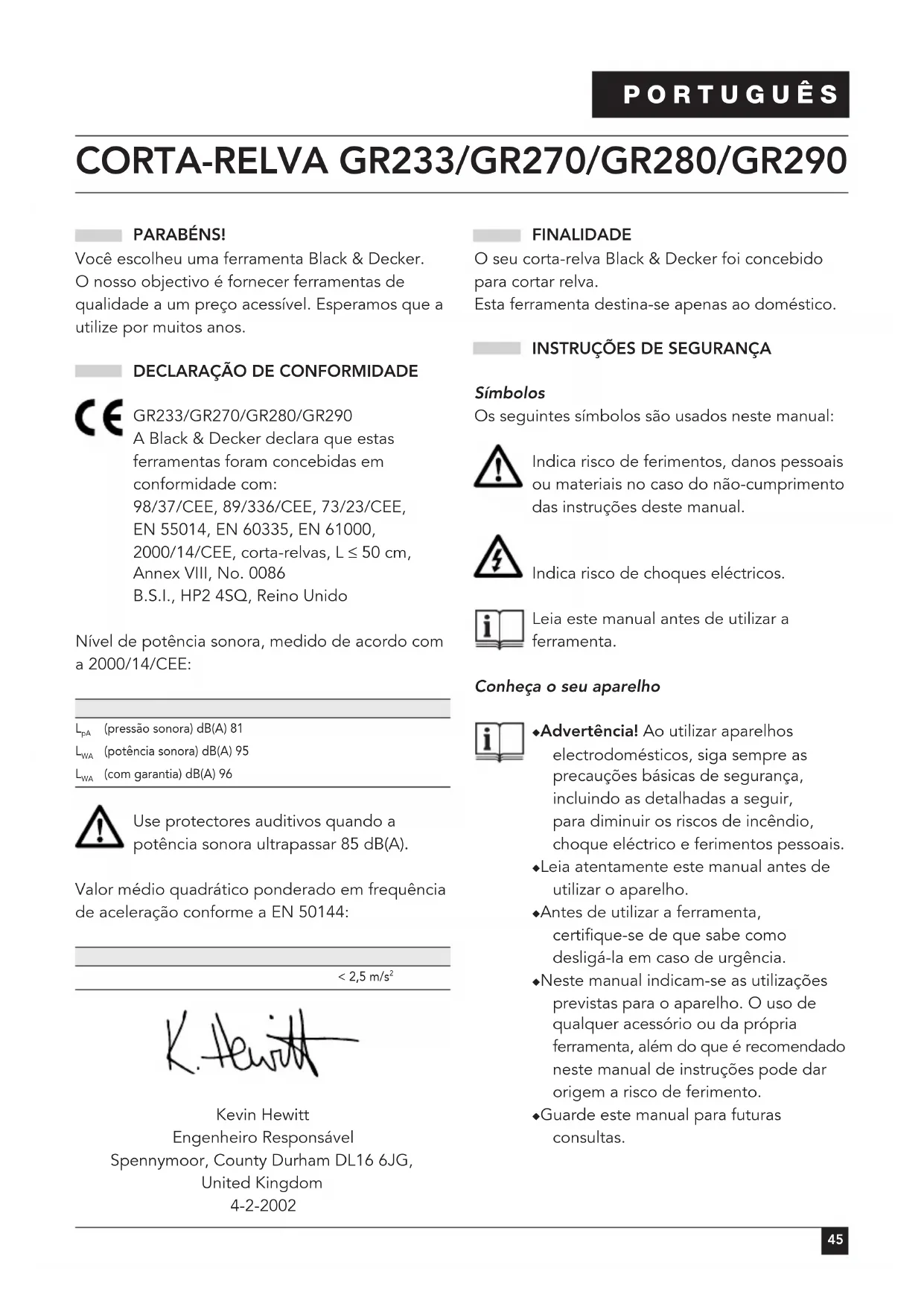

MANUAL DE UTILIZADOR GR280 BLACK & DECKER

PARABÉNS! Você escolheu uma ferramenta Black & Decker. O nosso objectivo é fornecer ferramentas de qualidade a um preço acessível. Esperamos que a utilize por muitos anos.

DECLARAÇÃO DE CONFORMIDADE

(pressão sonora) dB(A) 81

(potência sonora) dB(A) 95

(com garantia) dB(A) 96 Use protectores auditivos quando a potência sonora ultrapassar 85 dB(A). Valor médio quadrático ponderado em frequência de aceleração conforme a EN 50144: < 2,5 m/s

Kevin Hewitt Engenheiro Responsável Spennymoor, County Durham DL16 6JG, United Kingdom 4-2-2002 FINALIDADE O seu corta-relva Black & Decker foi concebido para cortar relva. Esta ferramenta destina-se apenas ao doméstico.

INSTRUÇÕES DE SEGURANÇA

Símbolos Os seguintes símbolos são usados neste manual: Indica risco de ferimentos, danos pessoais ou materiais no caso do não-cumprimento das instruções deste manual. Indica risco de choques eléctricos. Leia este manual antes de utilizar a ferramenta. Conheça o seu aparelho ◆ Advertência! Ao utilizar aparelhos electrodomésticos, siga sempre as precauções básicas de segurança, incluindo as detalhadas a seguir, para diminuir os riscos de incêndio, choque eléctrico e ferimentos pessoais. ◆ Leia atentamente este manual antes de utilizar o aparelho. ◆ Antes de utilizar a ferramenta, certifique-se de que sabe como desligá-la em caso de urgência. ◆ Neste manual indicam-se as utilizações previstas para o aparelho. O uso de qualquer acessório ou da própria ferramenta, além do que é recomendado neste manual de instruções pode dar origem a risco de ferimento. ◆ Guarde este manual para futuras consultas.46 PORTUGUÊS Área de trabalho ◆ Não exponha a ferramenta à chuva. Não utilize a ferramenta em situações onde haja humidade ou água. ◆ Utilize a ferramenta apenas durante o dia ou com boa iluminação artificial. Protecção pessoal ◆ Utilize botas ou sapatos resistentes para proteger os pés. Não utilize a ferramenta se estiver descalço ou a utilizar sandálias. ◆ Vista calças compridas para proteger as pernas. Utilização do aparelho ◆ Assegure-se de que a ferramenta esteja desligada quando for ligá-la à tomada. ◆ Esteja atento. Dê atenção ao que vai fazendo. Trabalhe com precaução. ◆ Não utilize ferramentas quando estiver cansado. ◆ Se a ferramenta começar a vibrar de forma anormal, desligue-a e remova a ficha da tomada. Espere que as peças giratórias parem e verifique se existem danos ou peças soltas. ◆ Nunca puxe o cabo para desligá-lo da tomada. Proteja o cabo contra o calor e evite o contacto com óleo e objectos cortantes. ◆ Se o fio eléctrico sofrer danos durante o uso, desligue a ferramenta e desligue a ficha da tomada imediatamente. Não toque o fio eléctrico antes de desligá-lo da tomada. Segurança de outras pessoas ◆ Não permita que as crianças ou qualquer pessoa que não esteja familiarizada com estas instruções utilizem o aparelho. ◆ Não permita que crianças, visitantes ou animais cheguem perto da área de trabalho ou toquem na ferramenta ou no cabo de força. ◆ Lembre-se que o operador poderá ser responsabilizado por acidentes ou danos causados a pessoas ou à sua propriedade . Após a utilização ◆ Desligue-a, remova a ficha da tomada e, antes de trocar, limpar ou inspeccionar qualquer peça da ferramenta, certifique-se de que as peças giratórias estão paradas. ◆ Quando não estiver em utilização, guarde o aparelho em local seco. Guarde o aparelho fora do alcance das crianças. Manutenção e reparação ◆ Antes de utilizar o aparelho, verifique a existência de danos ou defeitos nas peças. Verifique o tamanho das peças móveis e se as mesmas estão alinhadas; verifique se há alguma peça partida, se as protecções e os interruptores estão danificados, bem como quaisquer outras condições que possam afectar o funcionamento da ferramenta. ◆ Não utilize o aparelho se houver alguma peça defeituosa ou danificada. Não utilize a ferramenta se o interruptor não estiver a funcionar para ligar ou desligar. ◆ Nunca utilize a ferramenta se houver danos em algum dispositivo protector ou invólucro ou se os mesmos estiverem fora do lugar. ◆ Assegure-se de que a ferramenta funcione correctamente e de que esteja a desempenhar as funções para as quais foi projectada. ◆ Qualquer peça defeituosa ou danificada deverá ser reparada ou substituída por um técnico autorizado. ◆ Verifique se há sinais de danos, envelhecimento e desgaste no cabo eléctrico. ◆ Não utilize a ferramenta se o fio eléctrico estiver danificado ou com defeitos. ◆ Para evitar situações de risco, o cabo eléctrico danificado deverá ser substituído por um agente de reparações autorizado. ◆ Nunca tente remover ou trocar peças por outras que não aquelas especificadas neste manual. Instruções de segurança adicionais para cortadores de relva Os símbolos de advertência a seguir encontram-se na ferramenta: Utilize óculos de segurança durante o funcionamento da ferramenta. A Lâmina continua a funcionar durante alguns segundos depois de desligar o aparelho. Nunca tente forçar a paralisação da lâmina.47 PORTUGUÊS

6m / 20ft Mantenha as pessoas a uma distância mínima de 6 m da área de corte. Não exponha a ferramenta à chuva e humidade excessiva. Desligue-a, remova a ficha da tomada e, antes de trocar, limpar ou inspeccionar qualquer peça da ferramenta, certifique-se de que as peças giratórias estão paradas. ◆ Antes de utilizar o aparelho, verifique se a lâmina, a porca da lâmina e o conjunto de corte não estão gastos ou danificados. Verifique se a porca da lâmina está bem apertada. ◆ Verifique se o saco da relva está gasto ou danificado e substitua-o se necessário. Nunca utilize o aparelho sem o saco de relva. ◆ Antes de utilizar a ferramenta, verifique se o percurso de corte está livre de gravetos, pedras, arame e quaisquer outros obstáculos. ◆ Utilize a ferramenta apenas na posição correcta, com a lâmina próxima ao solo, conforme as ilustrações. Nunca a ligue em qualquer outra posição. ◆ Ligue-a apenas com as mãos e pés distantes da lâmina. ◆ Utilize ambas as mãos para operar o aparelho. ◆ Quando inclinar o manípulo para baixo para ligar o aparelho, não o incline mais do que necessário. Não se esqueça de colocar ambas as mãos no manípulo e de afastar os pés da lâmina antes de colocar o aparelho no chão. ◆ Evite o contacto corporal com a lâmina durante o funcionamento. Mantenha as mãos e os pés bem afastados da lâmina. Não coloque as mãos ou os pés perto ou debaixo das peças rotativas. ◆ Caminhe, nunca corra durante a utilização do aparelho. Não puxe o aparelho na sua direcção ou ande para trás durante a utilização do aparelho. ◆ Não trabalhe em declives. Permaneça atento aos seus passos. Lembre-se que relva recém- cortada é húmida e escorregadia. ◆ Cuidado ao efectuar aparos próximo a orlas, caminhos com cascalho ou estradas, pois a lâmina poderá movimentar pedras e solo. ◆ Não largue o aparelho enquanto a lâmina não estiver completamente parada. ◆ Tenha em atenção para que o cabo de alimentação eléctrica fique longe da lâmina. Esteja sempre atento ao posicionamento do cabo. ◆ Caso o aparelho comece a vibrar de forma anormal ou se atingir um objecto estranho, desligue o aparelho e remova a ficha da tomada. Verifique se o aparelho apresenta danos. ◆ Utilize apenas peças de reposição e acessórios Black & Decker.

A ferramenta foi concebida para uma única tensão. Verifique sempre se a tensão da rede corresponde à voltagem indicada na placa de identificação. Essa ferramenta foi concebida apenas para uso em fontes de alimentação CA. Não tente utilizá-la em outras fontes. A ferramenta tem duplo isolamento em conformidade com o estipulado na norma EN 60335, não sendo, por isso, necessária uma ligação à terra. ◆ Evite o contacto com superfícies aterradas tais como trilhos de metal, postes de iluminação, etc. ◆ A segurança eléctrica pode ser melhorada mediante o uso de dispositivos de corrente residual (RCD) de alta sensibilidade (30 mA / 30 mS). Extensões Utilize sempre cabo de extensão aprovado e adequado à entrada de força da ferramenta (consulte a placa de identificação). O cabo de extensão deve ser adequado para uso em ambientes externos. ◆ Antes do uso, verifique se há sinais de danos, envelhecimento e desgaste no cabo. Substitua-o se estiver danificado ou apresentar defeitos. ◆ No caso de se usar uma bobina, desenrole o cabo todo.48 PORTUGUÊS VISÃO GERAL (fig. A)

2. Botão de travamento

MONTAGEM Antes da montagem, certifique-se de que a ferramenta está desligada da corrente eléctrica. Montagem do manípulo (fig. B) ◆ Encaixe as duas partes do manípulo inferior (9) no manípulo superior (4) utilizando os parafusos (10) e as porcas (11) como mostrado. Instalação do manípulo (fig. C) ◆ Insira as extremidades do manípulo inferior (5) nos respectivos orifícios (12) no corta-relva. ◆ Pressione o manípulo até onde for possível. ◆ Fixe o manípulo com ajuda dos parafusos (13). Montagem e colocação do saco da relva (fig. D1 - D4) GR270/GR280/GR290 ◆ Coloque a estrutura (14) no saco (15) conforme o mostrado (fig. D1). ◆ Fixe a estrutura na margem de fixação (16) utilizando um manípulo em forma de colher ou uma ferramenta redonda semelhante (fig. D2). Para facilitar a montagem, trabalhe na ordem indicada na fig. D3. ◆ Levante a patilha (17) e coloque a estrutura de metal do saco da relva na ranhura (18) (fig. D4). GR233 ◆ Alinhe as duas metades do saco da relva. ◆ Pressione nas duas metades ao mesmo tempo. ◆ Encaixe o saco da relva no corta-relva até que faça clique. UTILIZAÇÃO Deixe que a ferramenta funcione à vontade. Não a sobrecarregue. Ajuste da altura de corte (fig. E) Desligue o aparelho da corrente e espere até que a lâmina pare de rodar antes de prosseguir. A altura do corte é ajustada através da mudança da altura das rodas. ◆ Solte as rodas (8) rodando-as para fora da posição de bloqueadas. ◆ Coloque as rodas na altura desejada. ◆ Rode as rodas até à posição de bloqueadas, certificando-se de que todas as rodas estão definidas para a mesma altura. Como ligar e desligar a ferramenta (fig. F) Como ligar a ferramenta ◆ Segure no manípulo com ambas as mãos e incline-o ligeiramente para baixo para levantar a parte da frente do aparelho. ◆ Mantenha o botão de destravamento (2) para baixo e puxe o interruptor de ligar/desligar (1) na sua direcção. ◆ Solte o botão de destravamento. ◆ Deixe o aparelho voltar à sua posição de funcionamento. Como desligar a ferramenta ◆ Para desligar a ferramenta, solte o interruptor. Nunca tente travar a chave na posição ligada. Cortar relva (fig. G & H) Recomendamos que utilize este aparelho de cortar relva tal como descrito nesta secção para obter melhores resultados e para diminuir o risco de corte do cabo principal. ◆ Coloque o enrolador do cabo principal no campo, perto do ponto de partida (posição 1 na fig. G). ◆ Ligue o aparelho como acima descrito.49 PORTUGUÊS ◆ proceda como mostrado na fig. G: ◆ Mova da posição 1 para a posição 2. ◆ Vire para a direita e siga em frente como na posição 3. ◆ Vire para a esquerda e vá em frente como na posição 4. ◆ Repita o procedimento acima como necessário. Não trabalhe em direcção ao cabo como mostrado na fig. H. Esvaziar o saco da relva ◆ Quando vir relva solta a dispersar-se por baixo do aparelho, esvazie o saco da relva. Nunca utilize o aparelho sem o saco de relva. Sugestões para uma melhor utilização ◆ Se a relva for mais do que 10 cm, faça dois cortes para obter um melhor acabamento. Primeiro corte à altura máxima de corte, depois utilize uma altura de corte baixa ou média. ◆ Para obter óptimos resultados, corte apenas relva seca. MANUTENÇÃO Esta ferramenta Black & Decker foi desenvolvida para funcionar por um longo período, com um mínimo de manutenção. O funcionamento contínuo e satisfatório depende da limpeza regular e cuidado adequado da ferramenta. Antes de qualquer procedimento de manutenção, desligue a máquina no interruptor e retire a tomada da corrente. ◆ Utilize regularmente uma espátula sem corte para remover relva e a sujidade do aparelho. Não utilize nenhum detergente abrasivo ou de base solvente. Manutenção da lâmina ◆ Retire regularmente a relva e a sujidade da lâmina. ◆ No início da época de jardinagem, verifique cuidadosamente o estado da lâmina. ◆ Caso a lâmina esteja demasiado embotada, afie ou substitua a lâmina. ◆ Caso a lâmina esteja danificada ou gasta, coloque uma nova como abaixo descrito. Substituição da lâmina (fig. I) Poderá obter lâminas para substituição através de seu revendedor Black & Decker (referência em catálogo A6182). ◆ Desligue o aparelho da corrente e espere até que a lâmina pare de rodar antes de prosseguir. ◆ Tome cuidado para não se cortar. Utilize luvas para trabalhos pesados ou um pano para agarrar na lâmina. ◆ Utilize apenas a lâmina de substituição especificada. ◆ Não retire o impulsor (21) seja qual for a razão. ◆ Vire o aparelho de lado. ◆ Segure na lâmina (19) com uma mão. ◆ Utilize a chave fornecida para desapertar e remover a porca da lâmina (20). ◆ Substitua a lâmina. ◆ Volte a colocar a anilha (se colocada antes) e a porca. ◆ Aperte bem a porca da lâmina.

RESOLUÇÃO DE PROBLEMAS

Se a sua ferramenta não estiver a funcionar adequadamente, siga as instruções abaixo. Se não solucionar o problema, contacte um centro de assistência técnica da Black & Decker. Antes de continuar, desligue a ferramenta da tomada. O motor trabalha mas a lãmina não de move Desligue o aparelho e remova a ficha da tomada. ◆ Remova cuidadosamente quaisquer obstruções da lâmina.50 PORTUGUÊS Nenhum barulho e a lâmina não se move ◆ Verifique se os cabos de alimentação estão correctamente conectados. ◆ Verifique os fusíveis.

PROTECÇÃO DO MEIO AMBIENTE

A Black & Decker oferece facilidades para a reciclagem dos seus produtos uma vez que os mesmos tenham alcançado o final de suas vidas úteis. Este serviço é fornecido sem encargos. Para utilizá-lo, devolva o seu produto a qualquer agente de reparação autorizado, que se encarregará de recolher o equipamento em nosso nome. Para verificar a localização do agente de reparação mais próximo de si, contacte o escritório local da Black & Decker no endereço indicado neste manual. Se preferir, consulte a lista de agentes autorizados da Black & Decker e os dados completos dos nossos serviços de atendimento pós-venda na Internet no endereço: www.2helpU.com. GARANTIA A Black & Decker confia na qualidade de seus produtos e oferece um programa de garantia excelente. Esta declaração de garantia soma-se aos seus direitos legais e não os prejudica em nenhum aspecto. A garantia será válida nos territórios dos Estados Membros da União Europeia e na Área de Livre Comércio da Europa. Caso algum produto da Black & Decker apresente avarias devido a defeitos de material, mão-de-obra ou ausência de conformidade no prazo de 24 meses a partir da data de compra, a Black & Decker garantirá a substituição das peças defeituosas, a reparação dos produtos que foram submetidos a uso adequado e remoção ou substituição dos mesmos para assegurar o mínimo de inconvenientes ao cliente a menos que: ◆ O produto tenha sido utilizado para fins comerciais, profissionais ou aluguer; ◆ O produto tenha sido submetido a uso incorrecto ou descuido; ◆ O produto tenha sofrido danos causados por objectos estranhos, substâncias ou acidentes; ◆ Tenha um histórico de reparacões efectuadas por terceiros que não sejam os agentes autorizados ou profissionais de manutenção da Black & Decker. Para activar a garantia, será necessário enviar a prova de compra ao revendedor ou agente de reparação autorizado. Para verificar a localização do agente de reparação mais próximo de si contacte o escritório local da Black & Decker no endereço indicado neste manual. Se preferir, consulte a lista de agentes autorizados da Black & Decker e os dados completos de nossos serviços de atendimento pós-venda na Internet no endereço: www.2helpU.com.

OUTRAS FERRAMENTAS PARA JARDIM

A Black & Decker possui uma grande variedade de ferramentas que facilitam o trabalho no jardim. Se desejar obter mais informações sobre os produtos a seguir mencionados, contacte o nosso Serviço a Clientes (veja a página de endereços no final deste manual) ou contacte o revendedor local da Black & Decker. Aparadores Electrosserras Tesoura de relva Corta-sebes Corta-relvas Vassouras para relvado Aspiradores de folhas Trituradores Nem todos os produtos estão disponíveis em todos os países.51 SVENSKA
