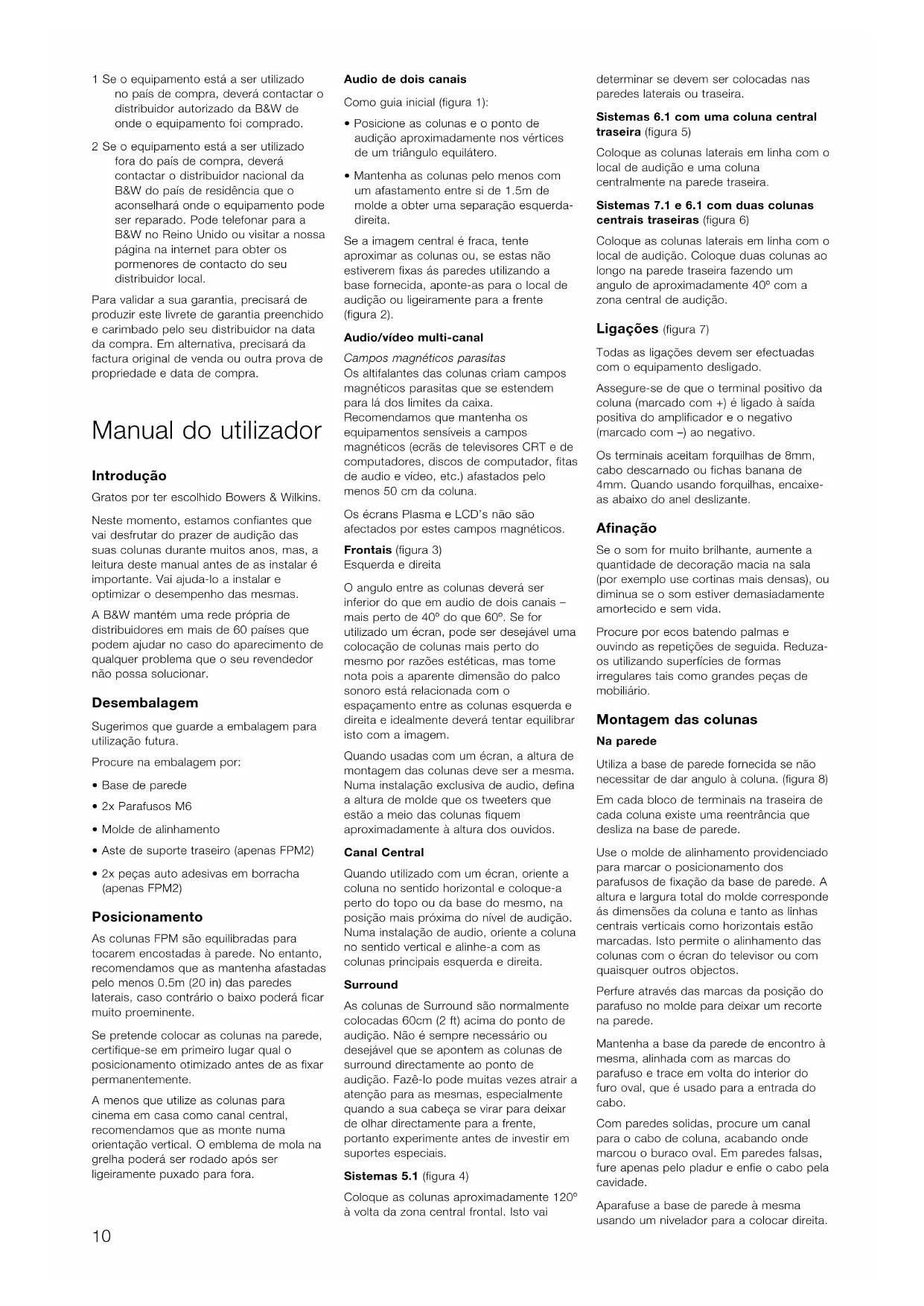

MANUAL DE UTILIZADOR FPM2 BOWERS & WILKINS
- Molde de alinhamento
- Aste de suporte traseiro (apenas FPM2)
- 2x peças auto adesivas em borracha (apenas FPM2) Posicionamento As colunas FPM são equilibradas para tocarem encostadas à parede. No entanto, recomendamos que as mantenha afastadas pelo menos 0.5m (20 in) das paredes laterais, caso contrário o baixo poderá ficar muito proeminente. Se pretende colocar as colunas na parede, certifique-se em primeiro lugar qual o posicionamento otimizado antes de as fixar permanentemente. A menos que utilize as colunas para cinema em casa como canal central, recomendamos que as monte numa orientação vertical. O emblema de mola na grelha poderá ser rodado após ser ligeiramente puxado para fora. Audio de dois canais Como guia inicial (figura 1):
- Posicione as colunas e o ponto de audição aproximadamente nos vértices de um triângulo equilátero.
- Mantenha as colunas pelo menos com um afastamento entre si de 1.5m de molde a obter uma separação esquerda- direita. Se a imagem central é fraca, tente aproximar as colunas ou, se estas não estiverem fixas ás paredes utilizando a base fornecida, aponte-as para o local de audição ou ligeiramente para a frente (figura 2). Audio/vídeo multi-canal Campos magnéticos parasitas Os altifalantes das colunas criam campos magnéticos parasitas que se estendem para lá dos limites da caixa. Recomendamos que mantenha os equipamentos sensíveis a campos magnéticos (ecrãs de televisores CRT e de computadores, discos de computador, fitas de audio e vídeo, etc.) afastados pelo menos 50 cm da coluna. Os écrans Plasma e LCD’s não são afectados por estes campos magnéticos. Frontais (figura 3) Esquerda e direita O angulo entre as colunas deverá ser inferior do que em audio de dois canais – mais perto de 40º do que 60º. Se for utilizado um écran, pode ser desejável uma colocação de colunas mais perto do mesmo por razões estéticas, mas tome nota pois a aparente dimensão do palco sonoro está relacionada com o espaçamento entre as colunas esquerda e direita e idealmente deverá tentar equilibrar isto com a imagem. Quando usadas com um écran, a altura de montagem das colunas deve ser a mesma. Numa instalação exclusiva de audio, defina a altura de molde que os tweeters que estão a meio das colunas fiquem aproximadamente à altura dos ouvidos. Canal Central Quando utilizado com um écran, oriente a coluna no sentido horizontal e coloque-a perto do topo ou da base do mesmo, na posição mais próxima do nível de audição. Numa instalação de audio, oriente a coluna no sentido vertical e alinhe-a com as colunas principais esquerda e direita. Surround As colunas de Surround são normalmente colocadas 60cm (2 ft) acima do ponto de audição. Não é sempre necessário ou desejável que se apontem as colunas de surround directamente ao ponto de audição. Fazê-lo pode muitas vezes atrair a atenção para as mesmas, especialmente quando a sua cabeça se virar para deixar de olhar directamente para a frente, portanto experimente antes de investir em suportes especiais. Sistemas 5.1 (figura 4) Coloque as colunas aproximadamente 120º à volta da zona central frontal. Isto vai determinar se devem ser colocadas nas paredes laterais ou traseira. Sistemas 6.1 com uma coluna central traseira (figura 5) Coloque as colunas laterais em linha com o local de audição e uma coluna centralmente na parede traseira. Sistemas 7.1 e 6.1 com duas colunas centrais traseiras (figura 6) Coloque as colunas laterais em linha com o local de audição. Coloque duas colunas ao longo na parede traseira fazendo um angulo de aproximadamente 40º com a zona central de audição. Ligações (figura 7) Todas as ligações devem ser efectuadas com o equipamento desligado. Assegure-se de que o terminal positivo da coluna (marcado com +) é ligado à saída positiva do amplificador e o negativo (marcado com –) ao negativo. Os terminais aceitam forquilhas de 8mm, cabo descarnado ou fichas banana de 4mm. Quando usando forquilhas, encaixe- as abaixo do anel deslizante. Afinação Se o som for muito brilhante, aumente a quantidade de decoração macia na sala (por exemplo use cortinas mais densas), ou diminua se o som estiver demasiadamente amortecido e sem vida. Procure por ecos batendo palmas e ouvindo as repetições de seguida. Reduza- os utilizando superfícies de formas irregulares tais como grandes peças de mobiliário. Montagem das colunas Na parede Utiliza a base de parede fornecida se não necessitar de dar angulo à coluna. (figura 8) Em cada bloco de terminais na traseira de cada coluna existe uma reentrância que desliza na base de parede. Use o molde de alinhamento providenciado para marcar o posicionamento dos parafusos de fixação da base de parede. A altura e largura total do molde corresponde ás dimensões da coluna e tanto as linhas centrais verticais como horizontais estão marcadas. Isto permite o alinhamento das colunas com o écran do televisor ou com quaisquer outros objectos. Perfure através das marcas da posição do parafuso no molde para deixar um recorte na parede. Mantenha a base da parede de encontro à mesma, alinhada com as marcas do parafuso e trace em volta do interior do furo oval, que é usado para a entrada do cabo. Com paredes solidas, procure um canal para o cabo de coluna, acabando onde marcou o buraco oval. Em paredes falsas, fure apenas pelo pladur e enfie o cabo pela cavidade. Aparafuse a base de parede à mesma usando um nivelador para a colocar direita. 10Pequenos desvios angulares podem não ser notados à vista olhando para a pequena base, mas tornam-se mais óbvios com a montagem da própria coluna. Ligue o cabo antes de fazer deslizar a coluna na base de parede. Se necessitar de dar angulo ás colunas, duas inserções de aperto são providenciadas para permitir a utilização de um suporte de montagem auxiliar. Nós recomendamos o OmniMount
tipo 10 de parede ou tecto para o FPM4 e FPM5 e tipo 20 de parede ou tecto para o FPM6. Estes permitem ângulos laterais e para baixo até 10º quando o suporte é montado acima dos terminais e a base da coluna toca na parede. Para o FPM2, o Omnimount
