appMT15W5 - Monitor Aqprox - Manual de utilização gratuito

Tipo de produto	Monitor com tela sensível ao toque
Marca	Aqprox
Modelo	appMT15W5
Diagonal da tela	15 polegadas (4:3)
Resolução máxima	1024 x 768 pixels
Tipo de painel	TFT LCD
Taxa de contraste	500:1
Luminosidade	300 cd/m²
Tempo de resposta	5 ms
Ângulo de visão horizontal	160°
Ângulo de visão vertical	140°
Tipo de tela sensível ao toque	Resistivo 5 fios
Entrada de vídeo	VGA (RGB analógico)
Consumo elétrico	< 30 W
Alimentação	Adaptador de alimentação CA 100-240V, 1.8A 50-60Hz / CC 12V, 3.3A
Dimensões (L x A x P)	375 x 285 x 55 mm
Peso	Aproximadamente 2,5 kg (estimativa)
Temperatura de operação	-10 °C a 60 °C
Temperatura de armazenamento	-20 °C a 70 °C
Umidade de operação	20% a 80%
Umidade de armazenamento	10% a 90%
Normas	FCC, CE, RoHS
Funções principais	Tela sensível ao toque multiponto, display POS, TV portátil, OSD integrado, compatibilidade com PC e Mac
Manutenção e limpeza	Usar um pano macio e seco. Não aplicar pressão na tela. Evitar produtos químicos.
Segurança	Não abrir o aparelho (risco de choque elétrico). Não expor à água. Não inserir objetos nas fendas.
Peças de reposição e reparabilidade	Não especificado pelo fabricante. Contactar o serviço de pós-venda autorizado.
Informações gerais	Monitor touchscreen de 15 polegadas ideal para pontos de venda, sistemas VOD, jukebox, aplicações hospitalares. Acompanha adaptador de alimentação e cabos.

Perguntas frequentes - appMT15W5 Aqprox

Como instalar o driver touchscreen?

Insira o CD eGalaxyTouch fornecido. Abra a pasta Win2000 XP, clique duas vezes em Setup.exe e siga as instruções. O driver USB será detectado automaticamente após a instalação.

A tela permanece preta. O que fazer?

Verifique primeiro o LED: se estiver apagado, verifique o cabo de alimentação. Se estiver vermelho, verifique a conexão de vídeo VGA e ligue seu PC. Se estiver verde, a resolução pode exceder 1024x768; reduza-a.

Como calibrar a tela sensível ao toque?

Abra o utilitário eGalaxyTouch, vá para a guia Ferramentas, clique em 4 pontos de calibração, em seguida, toque nos pontos piscantes um por um para concluir a calibração.

O toque não responde corretamente.

Teste com a ferramenta Teste de desenho no eGalaxyTouch. Se o desenho for linear, o problema é do software; caso contrário, verifique se o controlador USB está reconhecido no Gerenciador de Dispositivos.

Posso usar este monitor com um computador Mac?

Sim, é compatível com iMac OS9 e OSX via conexão VGA. O driver touchscreen deve ser instalado a partir do CD.

Como limpar a tela sensível ao toque?

Use um pano macio e sem fiapos levemente umedecido (não água). Nunca aplique pressão ou produtos químicos. Seque com um pano seco.

O que fazer se a imagem tremer ou apresentar linhas?

Verifique a taxa de atualização vertical da sua placa gráfica: ela deve ser compatível com o monitor. Reconfigure-a se necessário.

O monitor não detecta o sinal VGA.

Certifique-se de que o cabo VGA está bem conectado em ambos os lados e que os pinos não estão tortos. Tente outro cabo ou outro PC para isolar o problema.

Como configurar o menu OSD?

Pressione a tecla MENU para exibir as opções. Use as teclas CIMA/BAIXO para navegar, MENU para confirmar, e as teclas +/- para ajustar parâmetros como brilho, contraste e posição.

Este monitor pode ser montado na parede?

Sim, é compatível com o padrão VESA (dimensões não especificadas). Use um suporte VESA adequado. Não use ferramentas cortantes perto da área touchscreen.

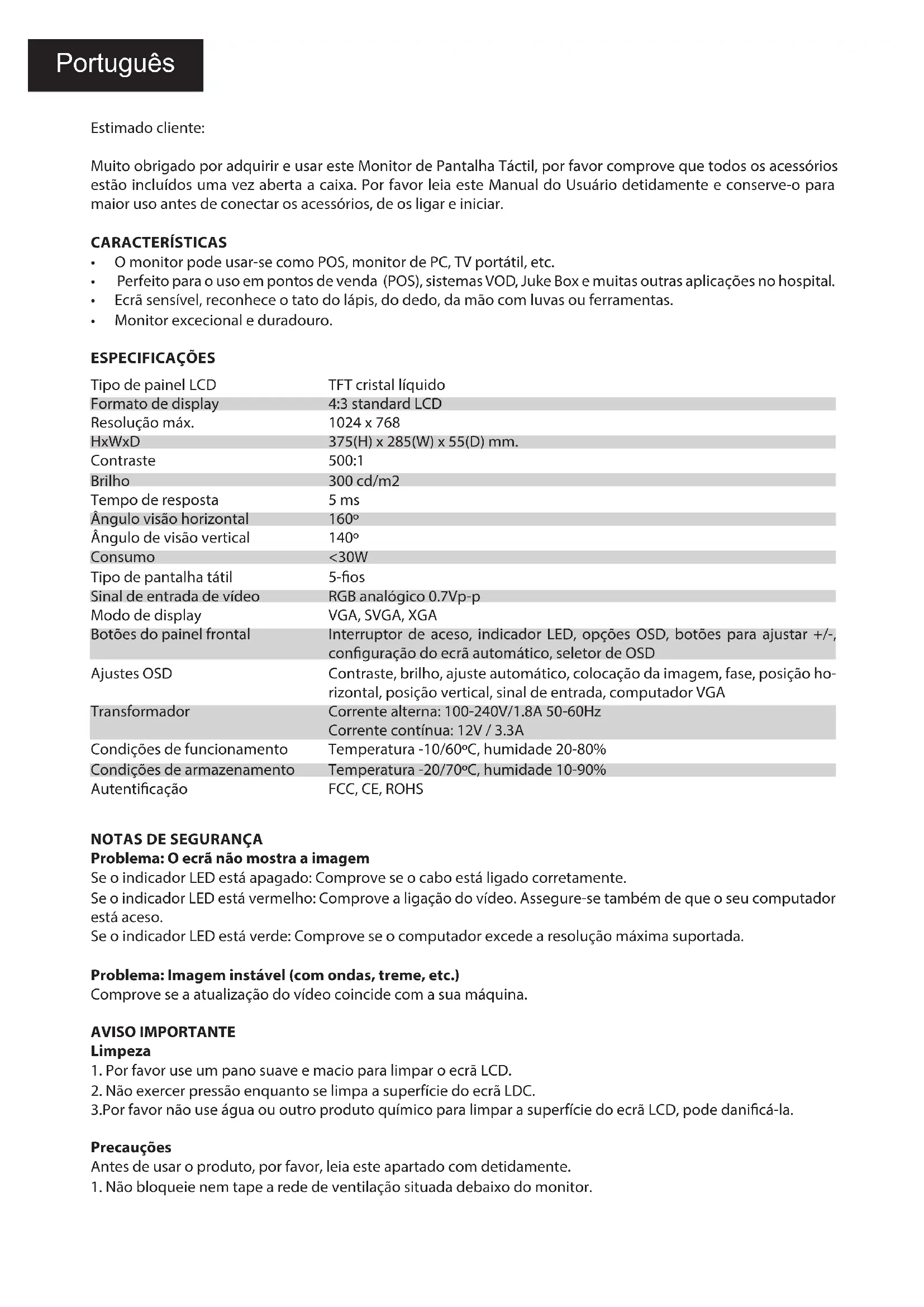

MANUAL DE UTILIZADOR appMT15W5 Aqprox

Muito obrigado por adquirir e usar este Monitor de Pantalha Táctil, por favor comprove que todos os acessórios estão incluídos uma vez aberta a caixa. Por favor leia este Manual do Usuário detidamente e conserve-o para maior uso antes de conectar os acessórios, de os ligar e iniciar.

CARACTERÍSTICAS

• O monitor pode usar-se como POS, monitor de PC, TV portátil, etc.
  • Perfeito para o uso em pontos de venda (POS), sistemas VOD, Juke Box e muitas outras aplicações no hospital.
• Ecrã sensível, reconhece o tato do lápis, do dedo, da mão com luvas ou ferramentas.
  • Monitor excecional e duradouro.

ESPECIFICAÇÕES

Tipo de painel LCD	TFT cristal líquido
Formato de display	4:3 standard LCD
Resolução máx.	1024 x 768
HxWxD	375(H) x 285(W) x 55(D) mm.
Contraste	500:1
Brilho	300 cd/m2
Tempo de resposta	5 ms
Ângulo visão horizontal	160°
Ângulo de visão vertical	140°
Consumo	<30W
Tipo de pantalha tátil	5-fios
Sinal de entrada de vídeo	RGB analógico 0.7Vp-p
Modo de display	VGA, SVGA, XGA
Botões do painel frontal	Interruptor de aceso, indicador LED, opções OSD, botões para ajustar +/-, configuração do ecrã automático, seletor de OSD
Ajustes OSD	Contraste, brilho, ajuste automático, colocação da imagem, fase, posição horizontal, posição vertical, sinal de entrada, computador VGA
Transformador	Corrente alterna: 100-240V/1.8A 50-60HzCorrente contínua: 12V / 3.3A
Condições de funcionamento	Temperatura -10/60°C, humidade 20-80%
Condições de armazenamento	Temperatura -20/70°C, humidade 10-90%
Autentificação	FCC, CE, ROHS

NOTAS DE SEGURANÇA

Problema: O ecrã não mostra a imagem

Se o indicador LED está apagado: Comprove se o cabo está ligado corretamente.

Se o indicador LED está vermelho: Comprove a ligação do vídeo. Assegure-se também de que o seu computador está aceso.

Se o indicador LED está verde: Comprove se o computador excede a resolução máxima suportada.

Problema: Imagem instável (com ondas, treme, etc.)

Comprove se a atualização do vídeo coincide com a sua máquina.

AVISO IMPORTANTE

Limpeza

1. Por favor use um pano suave e macio para limpar o ecrã LCD.
2. Não exercer pressão enquanto se limpa a superfície do ecrã LDC.
3. Por favor não use água ou outro produto químico para limpar a superfície do ecrã LCD, pode danificá-la.

Precauções

Antes de usar o produto, por favor, leia este apartado com detidamente.
1. Não bloqueie nem tape a rede de ventilação situada debaixo do monitor.

1. Não use ferramentas afiadas ou metálicas na zona tátil do ecrã ou na rede de ventilação, pode provocar curto de circuito ou danificar o produto.
2. Deligue o cabo de alimentação se não for usar o produto num longo período de tempo.
3. Desconecte el cable de alimentación si no va a usar el producto en un periodo largo de tiempo.
4. Não tente desmontar nenhuma peça do produto, pode provocar danos e perder o período da garantia.
5. No intente desmontar ninguna pieza del producto, puede provocar daños y perder el periodo de garantía.
6. Não exerça pressão no ecrã LCD, é muito frágil.
7. No ejerza presión a la pantalla LCD, es muy frágil.
8. Por favor, desligue o cabo de alimentação nestes casos:
9. Se não for usar o produto durante um longo período de tempo
10. Se o cabo estiver danificado.

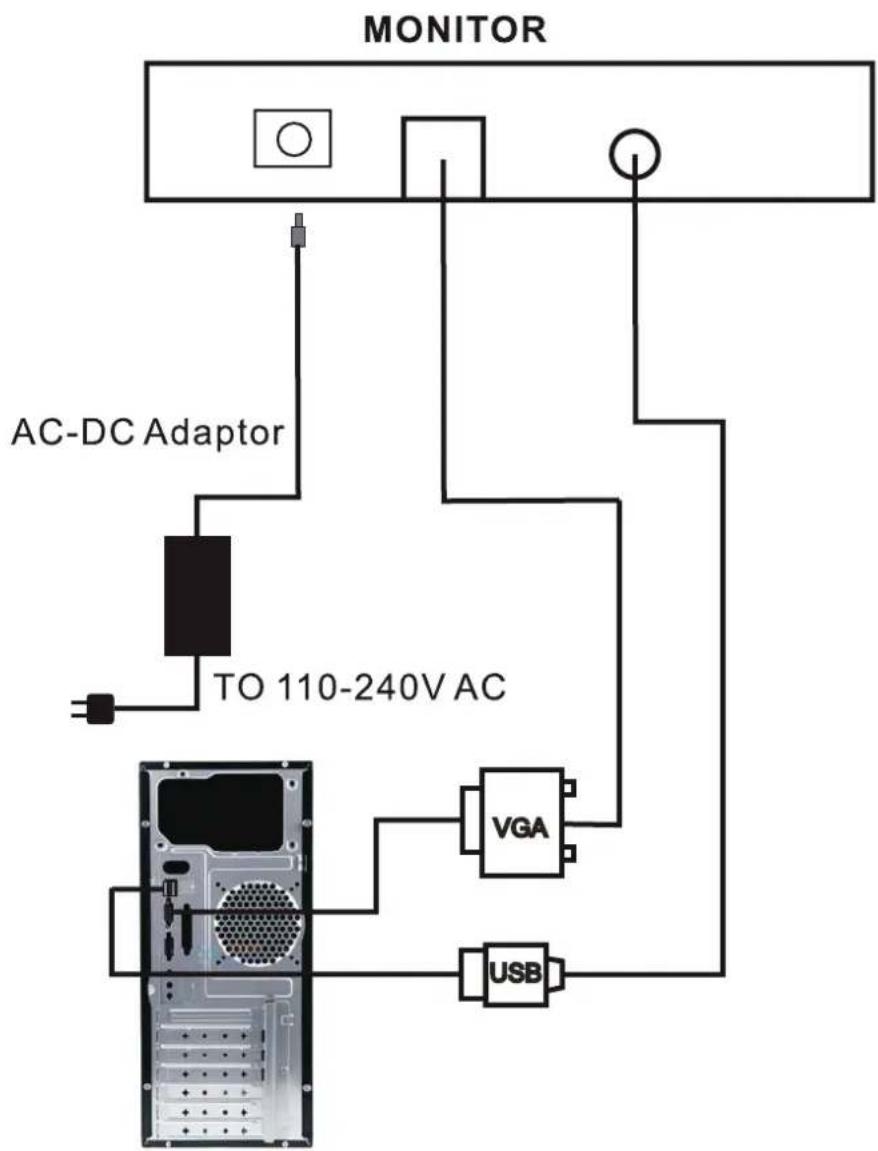

CONEXÃO


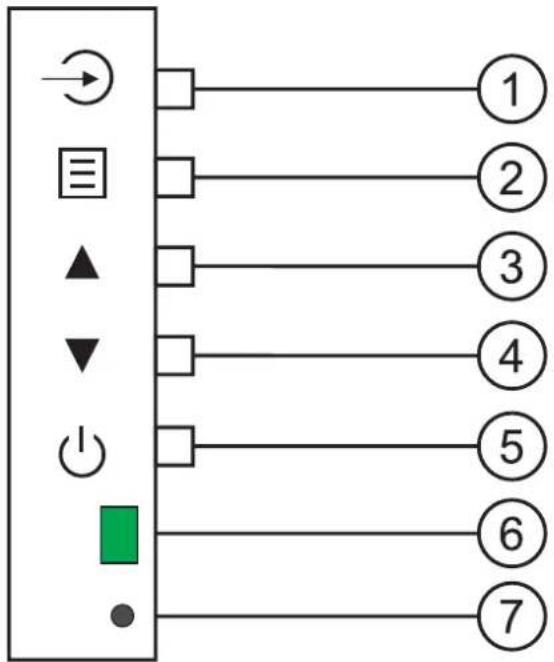

PAINEL FRONTAL

1. Ajuste automático do ecrã.
2. Menu OSD: Sair do Menu atual.
3. Ícone direita: Descer / Subir o parâmetro de ajuste escolhido no menu.
4. Ícone esquerda: Subir / Descer o parâmetro de ajuste escolhido no menu.
5. ON/OFF: Acende ou apaga o monitor.
6. Indicador de alimentação LED: a luz verde indica que está em funcionamento, a luz vermelha que está em standby.
7. Sensor de comando à distancia.

Pressionar o botão MENU para ver o menu seguinte. Pressionar MENU de novo para entrar no modo COLOUR, pressionar UP/DOWN para escolher uma opção, e pressionar o botão MENU para confirmar, depois pressionar UP/DOWN para ajustar.

Pressionar o botão MENU para ver o menu seguinte. Pressionar o botão MENU de novo para entrar no modo PICTURE, pressionar o botão UP/DOWN para escolher uma opção e pressionar o MENU para confirmar, depois pressionar UP/DOWN para ajustar.

Pressionar o botão MENU para ver o menu seguinte. Pressionar o botão MENU de novo para entrar no modo FUNCTION, pressionar o botão UP/DOWN para escolher uma opção e pressionar o MENU para confirmar, depois pressionar UP/DOWN para ajustar.

Pressionar : Ajuste automático do ecrã.

CONFIGURAÇÃO

eGalaxyTouch é o software que contém os controladores do painel tátil para os conectores RS232, PS/2 y USB.

Ajuda para a configuração

A calibração e o teste de desenho do painel tátil realizam-se através deste utilitário.

1. Insira o CD eGalaxyTouch no CD-Rom.
2. Abra o diretório Win2000 XP.

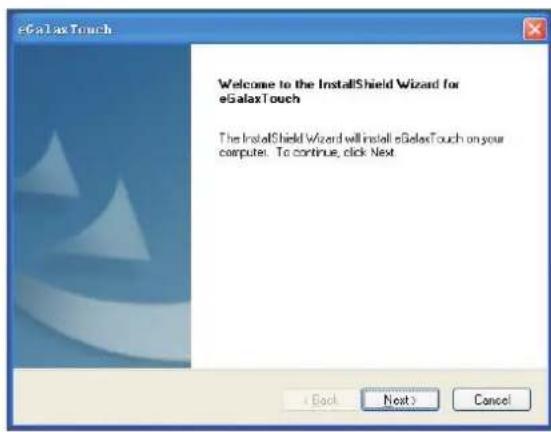

3. Faça duplo click em Setup.exe, e o Windows começará a iniciar o programa de instalação.
4. Faça click no botão [Next>] para continuar com a instalação.

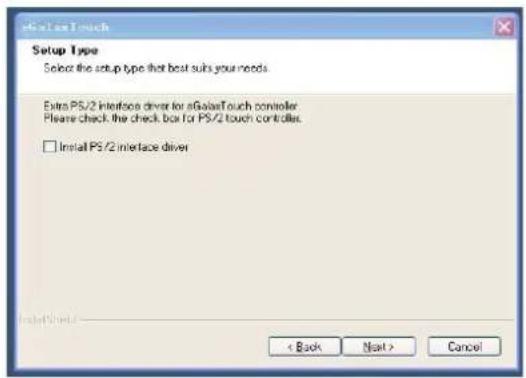

1. Comprove que a casa do controlador PS2 está ativa. Por defeito está desativa. Faça click no botão [Next>] para continuar com a instalação.

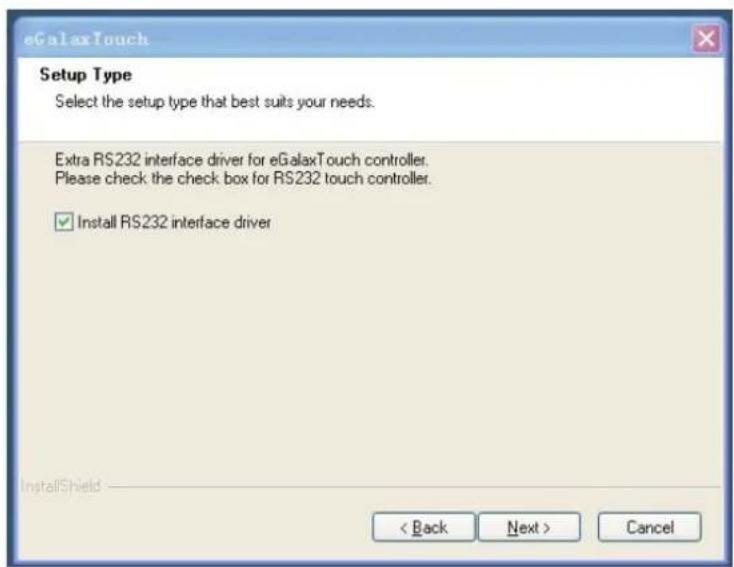

1. Escolha o modo de instalação que melhor se adapta às suas necessidades. Há um utilitário de acessórios do eGalaxyTouch para escolher, Auto 4Pts Calibration Utility. Os usuários podem instalar o utilitário que desejem ativando a casa. Faça click no botão [Next>] para continuar com a instalação.

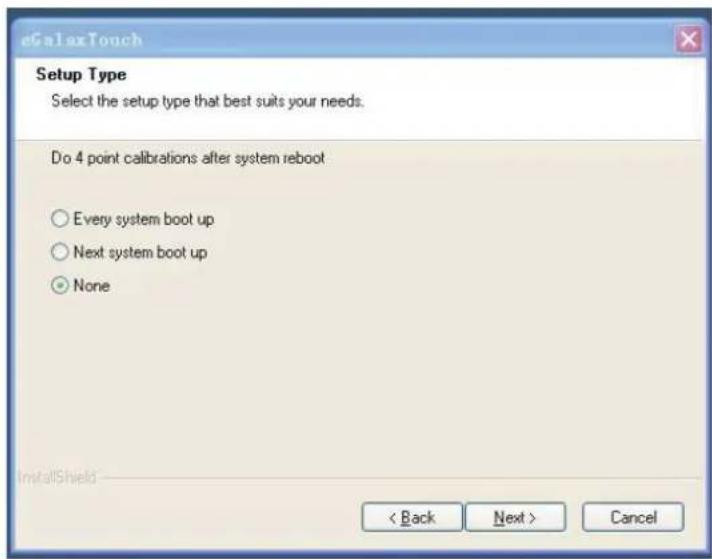

1. Por favor, selecione a opção de 4 pontos de calibração quando o sistema comece. Faça click no botão [Next>] para continuar com a instalação

1. Para ecolher a rota de instalação, por favor, faça click no botão "browse".

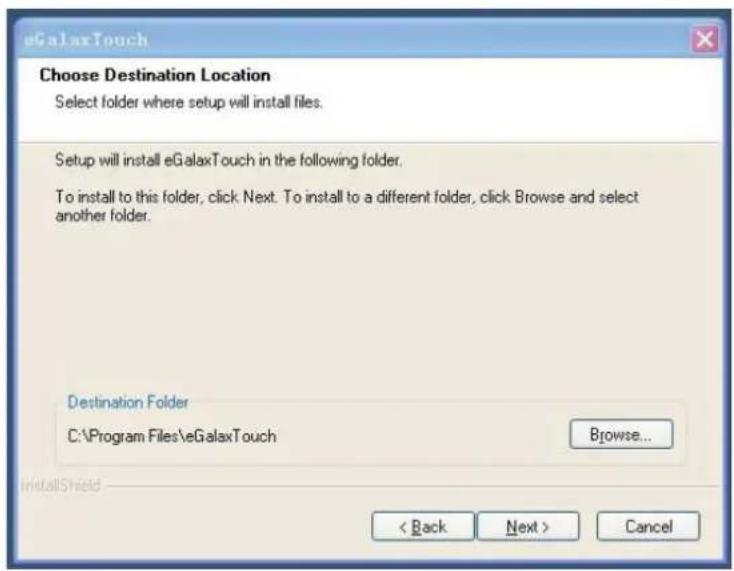

1. Seleccione o diretório apropriado onde se guardarão os ficheiros de instalação. Faça click no botão [Next>] para continuar com a instalação.

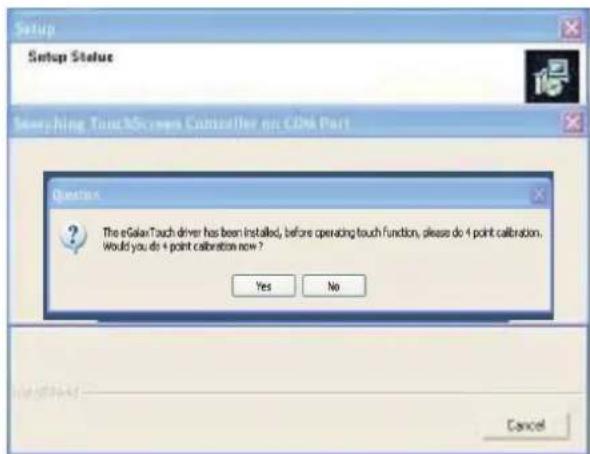

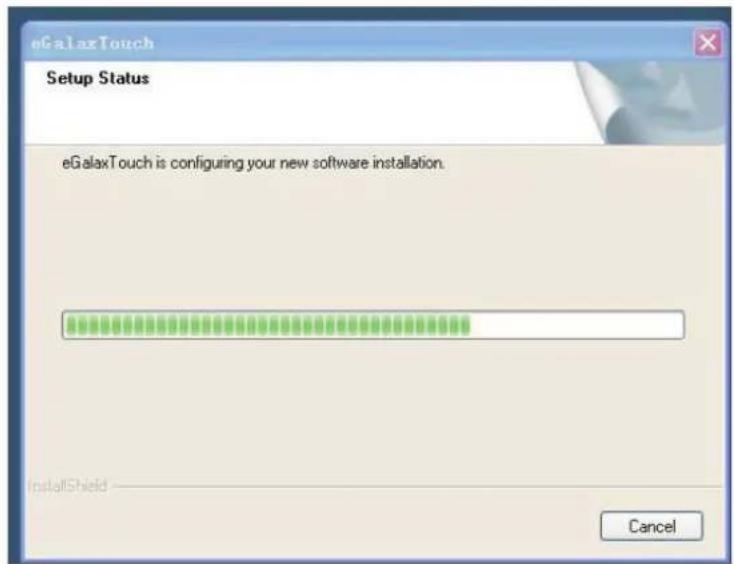

1. Durante a instalação, o programa scaneará a porta Com para o controlador RS232 do eGalaxyTouch. Uma vez feito isto, mostrar-se-á uma janela.

Faça click em "Yes" para adicionar o controlador na porta COM especificada automaticamente.

1. A instalação está completa. O dispositivo USB encontrar-se-á automaticamente assim que estiver ligado ao computador. Os usuários poderão ver a janela da aplicação.

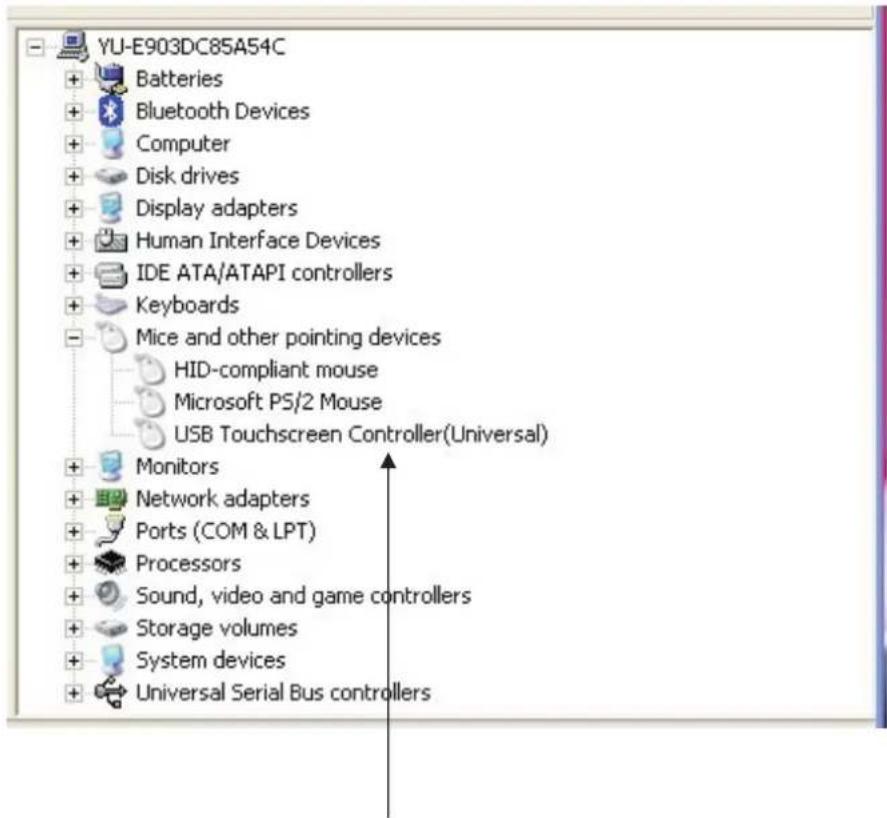

1. Os usuários podem comprovar o estado dos controladores no administradores de dispositivos. Se o controlador estiver corretamente instalado, mostrar-se-á similarmente à imagem.

Os controladores do eGalaxyTouch funcionam corretamente

UTILITÁRIOS DE CONFIGURAÇÃO

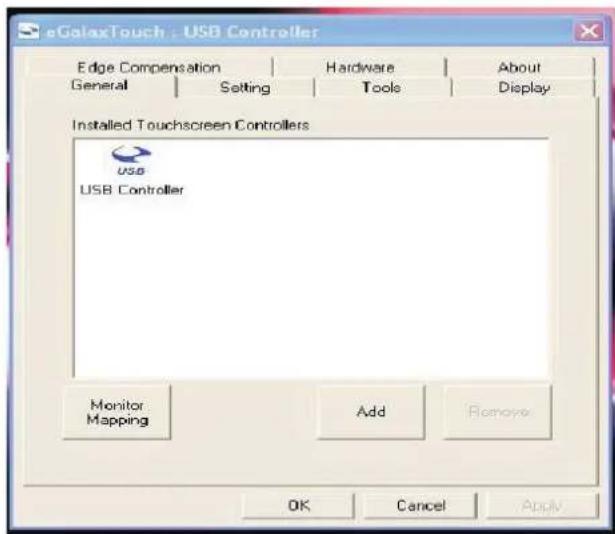

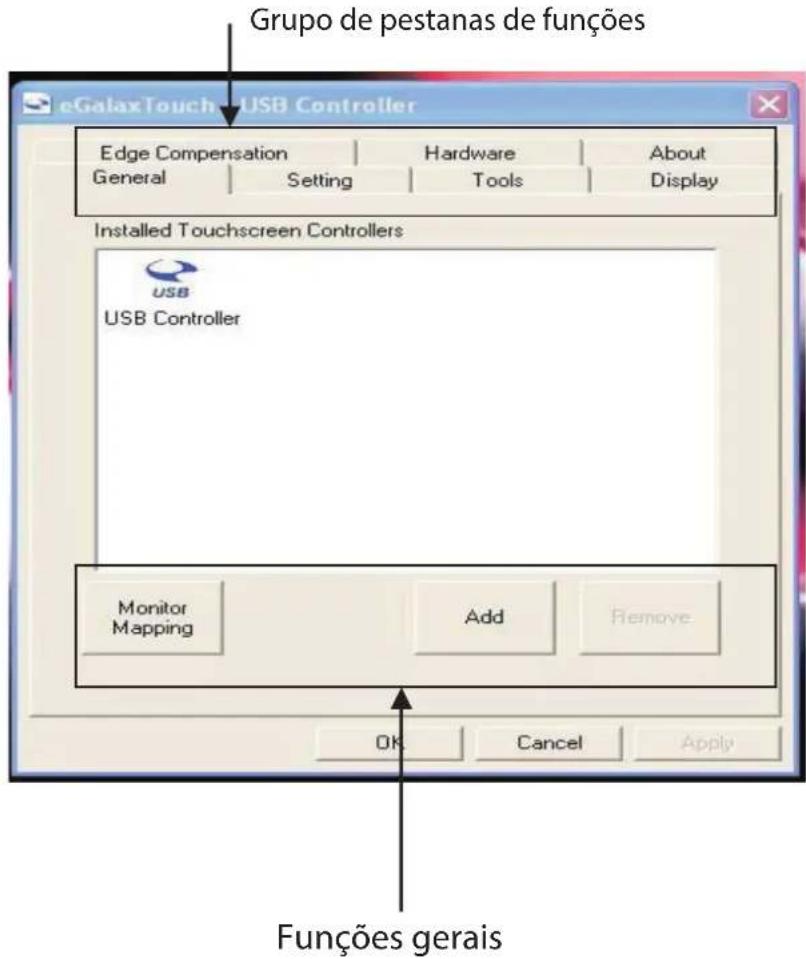

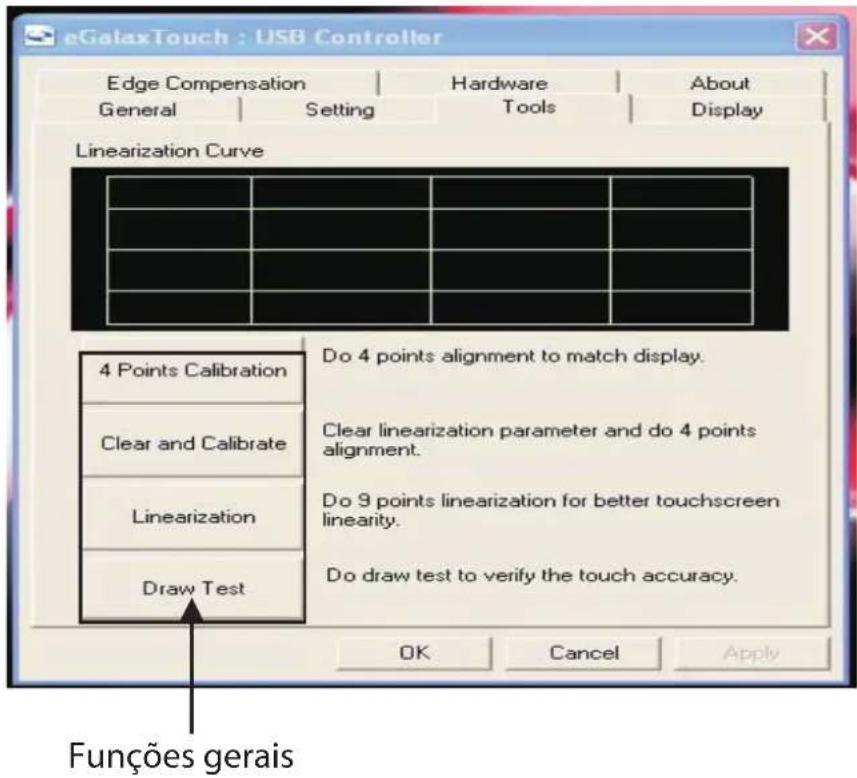

Há várias pestanas de propriedades nas ferramentas de configuração do eGalaxyTouch. Cada pestana contém diferentes funções para efetuar os ajustes. Pelo que os usuários podem manejar facilmente todos os controladores do eGalaxyTouch através dos utilitários do eGalaxyTouch.

A pestana de "General" contém as funções de adicionar/eliminar teste de desenho (devices Add/Remove Draw Test) e na pestana de "Tools" os 4 pontos de calibração/apagar calibração/calibração avançada (4 Points Calibration / Clear Calibration / Linearization).

4 Pontos de Calibração

Defina a posição dos 4 pontos de calibração no ecrã com o painel. Pressione [4 points calibration], e se mostrará como se segue:

Toque no ícone intermitente no painel até que deixe de se ouvir ou de piscar.

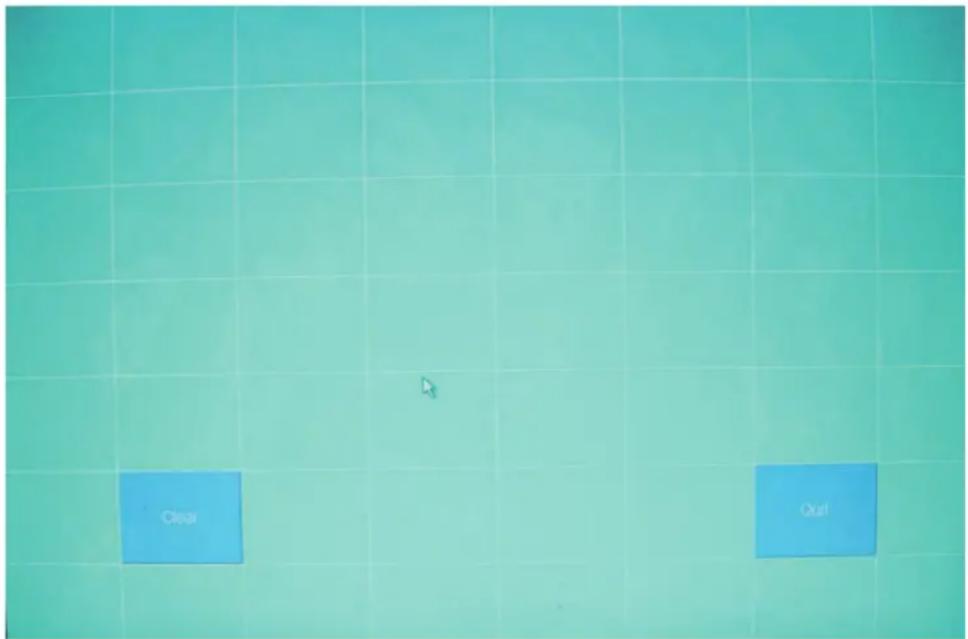

Teste de Desenho

Defina a posição do desenho no ecrã com o painel. Faça click no botão de [Draw Test]. Mostrar-se-á um quadro azul como o que se segue

Na janela do teste de desenho, os usuários podem fazer click no botão [Clear] para apagar o ecrã. Também se pode fazer click em [Quit] ou pressionar o botão direito do rato para sair deste desenho.

Na janela de teste do desenho, os usuários podem verificar o correto funcionamento do ecrã tátil.

ESPECIFICAÇÕES DO CONTROLADOR TÁTIL

Requerimentos de potência	+5VDC (Máximo 100mA,típico 70mA, 50mV máxima onda de pico a pico)
Temperatura de funcionamento	0° a 50°C
Temperatura de armazenamento	-40° a 80°C
Humidade relativa	95% al 60°C
Protocolo	USB 2.0
Resolução	2048x2048
Taxa de apresentação	Max. 160 puntos/seg.
Tempo de resposta	Resistivo, max. 35ms
Pin out definição	5 fios: X+, Y+, X-, Y-
Resistência do painel	200-900 ohm
Normativas aprovadas	FCC-B, CE
Calibração	Rápida de 4 pontos e avançada de 9 pontos
Compensação	25 pontos exatos de verificação
Teste de desenho	Verificação da posição e lineal
Línguas	10 línguas para Windows
Características avançadas	1. Admite rotação do ecrã2. Admite multiecrã3. Suporta QVGA4. Suporta contacto contínuo
Ajustes do controlador	1. Admite multiplos controladores2. Permite incrementar y tirar controladores desde o software3. Permite trocar controladores sem reiniciar
Emulador do rato	1. Emulação do botão direito/esquerdo2. Normal/click ao tato/click ao soltar3. Botão direito automático
Notificação do som	1. Opções de som (Sem som/ subir/descer som)2. Ajuste da frequência3. Ajuste da duração
Duplo click	1. Configuração da velocidade do duplo click2. Configuração da área do duplo click
Sistema operativo suportado	1. Windows 95/98/ME/NT4/2000/XP/10/Windows XP Tablet PC Edition2. Windows CE 2.12/3.0/.NET3. Linux (RedHat/Fedora/Mandrake/Suse/YellowDog)4. iMac OS9/OSX5. MS Dos: Suporta resoluções: 320x200, 640x200, 640x350, 640x480, 800x600, 1024x768 e 1280x1024
Porta COM suportada	1. Suporta COM 1-COM 256 para Windows e Linux2. Suporta COM 1-COM 8 para DOS

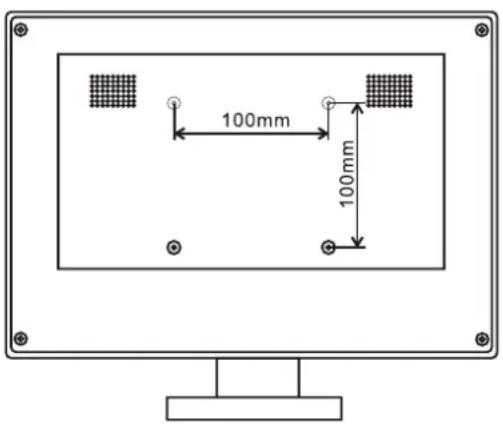

DIMENSÕES VESA

SOLUÇÃO DE PROBLEMAS

O primeiro passo na resolução de problemas do sistema dum monitor tátil é determinar se o problema é relativo ao software, ao hardware do computador ou do próprio ecrã tátil.

Não confunda os problemas de hardware ou software do computador com os problemas do monitor tátil.

A maneira mais fácil de verificar se o erro é do hardware/software é experimentar o monitor noutro computador.

Os problemas de hardware podem ser causados pelo painel tátil, controladores, cabos, alimentação, ou pela integração dos componentes do painel tátil no display. Os problemas de software estão determinados por um teste básico de funcionalidade do hardware. Se o hardware transmite coordenadas corretamente, então o problema é do driver do software de calibração.

Problema: Não há imagem no ecrã.

Comprove que todas as ligações I/O e de alimentação estão instaladas corretamente. Assegure-se de que os pines dos conetores não estão partidos. Reconfigure a resolução do seu computador para a fazer menor ou igual a 1024x768.

Problema: aparece a imagem parcial ou incorreta.

Comprove se a resolução do seu computador é maior do que a do display LCD. Reconfigure a resolução do seu computador para a fazer menor ou igual a 1024x768.

Problema: A imagem tem linhas verticais intermitentes. A imagem mostrada é instável e intermitente.

Verifique e reconfigure a frequência de atualização vertical da sua placa gráfica para que seja compatível com o ecrã LCD.

Problema: A imagem move-se.

Assegure-se de o cabo (o adaptador) VGA está bem ligado.

INSTRUÇÕES DE SEGURANÇA, MANUTENÇÃO E RECICLAGEM

1. Atenção: Nunca abra o aparelho, as partes internas estão em perigo de choque elétrico.
2. Não instale esta unidade perto de água, numa cave húmida, no exterior sem proteção ou em qualquer área classificada como húmida.
3. Não insira objetos de nenhum tipo na unidade através dos orifícios, pois eles podem entrar em contato com pontos de tensão e provocar curto-circuitos nas peças e causar incêndios ou choques elétricos. Não derrame qualquer tipo de líquido na unidade.
4. Sempre use cabos aprovados e recomendados pelo fabricante.
5. Nunca deitar fora o produto numa fonte de calor ou fogo.
6. Mantenha sempre o produto à temperatura ambiente, no máximo 30°C.
7. Limpe o produto com um pano seco e macio. Sempre com o aparelho desligado!
8. Siga as regulamentações locais para deitar fora o produto.

RECICLAGEM

AEEREI-RAE 558 - Neste manual, o símbolo do caixote do lixo riscado com uma cruz indica que o produto está sujeito a uma diretiva europeia, a 2002/96 / CE, sobre produtos elétricos ou eletrónicos, as baterias e acumuladores

e outros acessórios que devem necessariamente ser objeto de recolha seletiva.

No final da vida útil do aparelho, faça uso dos recipientes de reciclagem. Este gesto ajudará a reduzir os riscos para a saúde e preservar o meio ambiente. As câmaras municipais e os distribuidores fornecer-he-ão os detalhes essenciais sobre reciclagem do seu aparelho antigo. Se este aparelho tiver uma bateria interna, ela deve ser removida e depositada separadamente para a sua reciclagem correta.

Importado por / Imported by:

APPROX IBERIA S. L.

CIF: B-91202499

Soporte técnico / Technical support:

Tlf.: 954 323 886

E-mail: [e-mail]

MADE IN PRC

aqprox

www.approxtpv.es
