MANUAL DE UTILIZADOR appMT19W5 Aqprox

Muito obrigado por adquirir e usar este Monitor de Pantalha Táctil, por favor comprove que todos os acessórios estão incluídos uma vez aberta a caixa. Por favor leia este Manual do Usuário detidamente e conserve-o para maior uso antes de conectar os acessórios, de os ligar e iniciar.

CARACTERÍSTICAS

• O monitor pode usar-se como POS, monitor de PC, TV portátil, etc.
  • Perfeito para o uso em pontos de venda (POS), sistemas VOD, Juke Box e muitas outras aplicações no hospital.
• Ecrã sensível, reconhece o tato do lápis, do dedo, da mão com luvas ou ferramentas.
  • Monitor excecional e duradouro.

ESPECIFICAÇÕES

Tipo de painel LCD	TFT cristal líquido
Formato de display	4:3 standard LCD
Resolução máx.	1280 x 1024
Tamanho	380(H) x 408(W) x 55(D) mm. (17") / 425(H) x 355(W) x 50(D) mm. (19")
Contraste	800:1
Brilho	300 cd/m2
Tempo de resposta de	5 ms
Ângulo visão esq./direita	+80° -80° o +60° -60°
Acima/abaixo	+80° -80° o +55° o 55°
Consumo	<30W
Tipo de pantalha tátil	5-fios
Sinal de entrada de vídeo	RGB analógico 0.7Vp-p
Modo de display	VGA, SVGA, XGA
Botões do painel frontal	Interruptor de aceso, indicador LED, opções OSD, botões para ajustar +/-, configuração do ecrã automático, seletor de OSD
Ajustes OSD	Contraste, brilho, ajuste automático, colocação da imagem, fase, posição horizontal, posição vertical, sinal de entrada, computador VGA
Transformador	Corrente alterna: 100-240V/1.8A 50-60HzCorrente contínua: 12V / 4A
Condições de funcionamento	Temperatura 0/50°C, humidade 20-80%
Condições de armazenamento	Temperatura -20/-60°C, humidade 20-80%
Autentificação	FCC, CE, ROHS

NOTAS DE SEGURANÇA

Problema: o ecrã não mostra a imagem

Se o indicador LED está apagado: Comprove se o cabo está ligado corretamente.

Se o indicador LED está vermelho: Comprove a ligação do vídeo. Assegure-se também de que o seu computador está aceso.

Se o indicador LED está verde: Comprove se o computador excede a resolução máxima suportada.

Problema: Imagem instável (com ondas, treme, etc.)

Comprove se a atualização do vídeo coincide com a sua máquina.

AVISO IMPORTANTE

Limpeza

1. Por favor use um pano suave e macio para limpar o ecrã LCD.
2. Não exercer pressão enquanto se limpa a superfície do ecrã LDC.
3. Por favor não use água ou outro produto químico para limpar a superfície do ecrã LCD, pode danificá-la.

Precauções

Antes de usar o produto, por favor, leia este apartado com detidamente.
1. Não bloqueie nem tape a rede de ventilação situada debaixo do monitor.

1. Não use ferramentas afiadas ou metálicas na zona tátil do ecrã ou na rede de ventilação, pode provocar curto de circuito ou danificar o produto.
2. Deligue o cabo de alimentação se não for usar o produto num longo período de tempo.
3. Não tente desmontar nenhuma peça do produto, pode provocar danos e perder o período da garantia.
4. Não exerça pressão no ecrã LCD, é muito frágil.
5. Por favor, desligue o cabo de alimentação nestes casos:
6. Se não for usar o produto durante um longo período de tempo
7. Se o cabo estiver danificado.

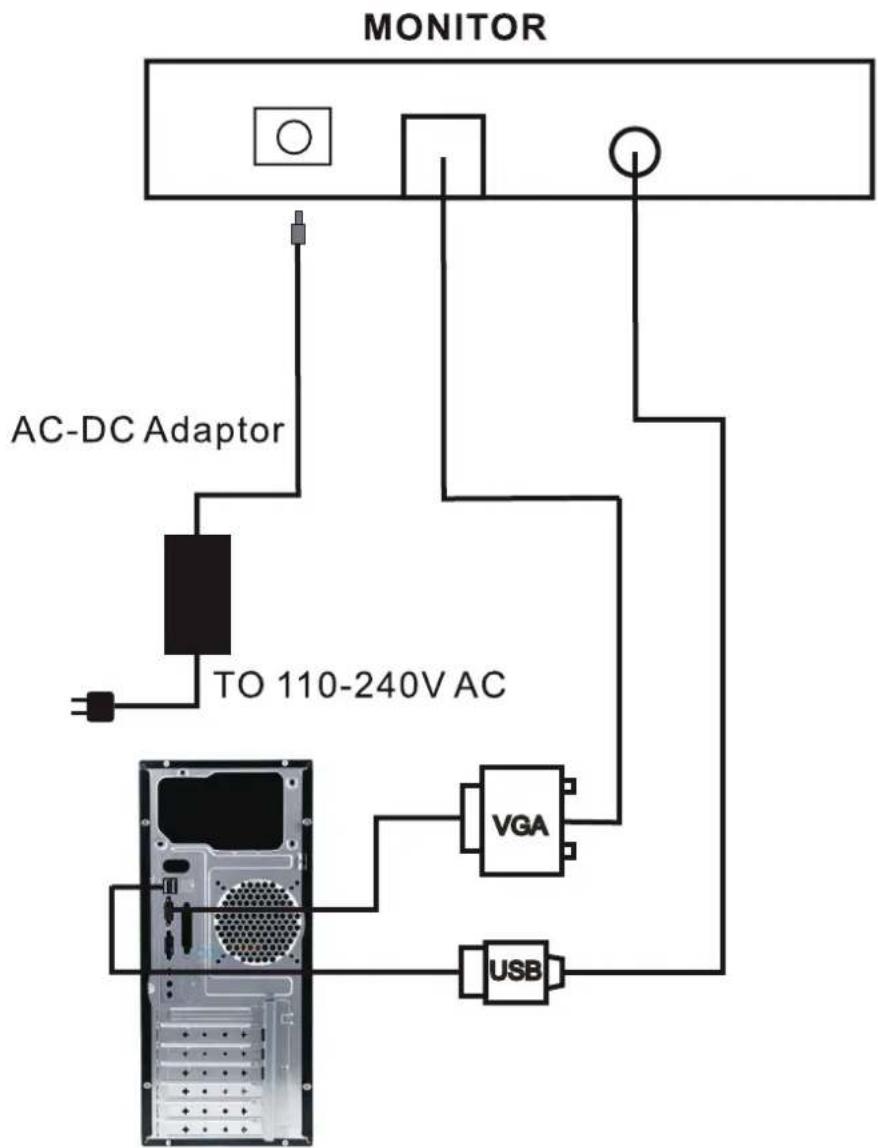

CONEXÃO


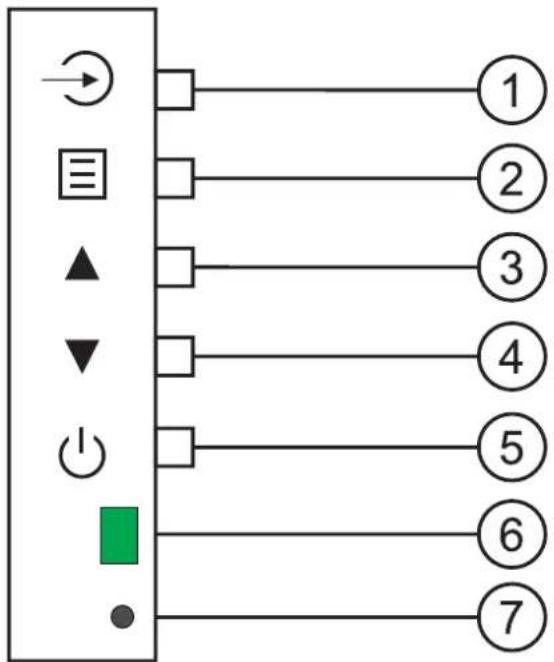

PAINEL FRONTAL

1. Ajuste automático do ecrã
2. Menu OSD: Sair do Menu atual
3. Ícone direita: Descer / Subir o parâmetro de ajuste escolhido no menu
4. Ícone esquerda: Subir / Descer o parâmetro de ajuste escolhido no menu
5. ON/OFF: Acende ou apaga o monitor
6. Indicador de alimentação LED: a luz verde indica que está em funcionamento, a luz vermelha que está em standby
7. Sensor de comando à distancia.

OPERAÇÕES BÁSICAS

Picture Auto Color Management Brightness 85 Contrast 85 H. Position 80 U. Position 80 Phase 7 Floor 80 Colour Temp 1 MHz Auto contie

Pressionar o botão MENU para ver o menu seguinte. Pressionar MENU de novo para entrar no modo COLOUR, pressionar UP/DOWN para escolher uma opção, e pressionar o botão MENU para confirmar, depois pressionar UP/DOWN para ajustar.

QSD H. Position 90 V. Position 90 QSD Timeout 10

Pressionar o botão MENU para ver o menu seguinte. Pressionar o botão MENU de novo para entrar no modo PICTURE, pressionar o botão UP/DOWN para escolher uma opção e pressionar o MENU para confirmar, depois pressionar UP/DOWN para ajustar.

Pressionar o botão MENU para ver o menu seguinte. Pressionar o botão MENU de novo para entrar no modo FUNCTION, pressionar o botão UP/DOWN para escolher uma opção e pressionar o MENU para confirmar, depois pressionar UP/ DOWN para ajustar.

Pressionar ➤ : Ajuste automático do ecrã

CONFIGURAÇÃO

eGalaxyTouch é o software que contém os controladores do painel tátil para os conectores RS232, PS/2 y USB.

Ajuda para a configuração

A calibração e o teste de desenho do painel tátil realizam-se através deste utilitário.

1. Insira o CD eGalaxyTouch no CD-Rom.
2. Abra o diretório Win2000 XP.

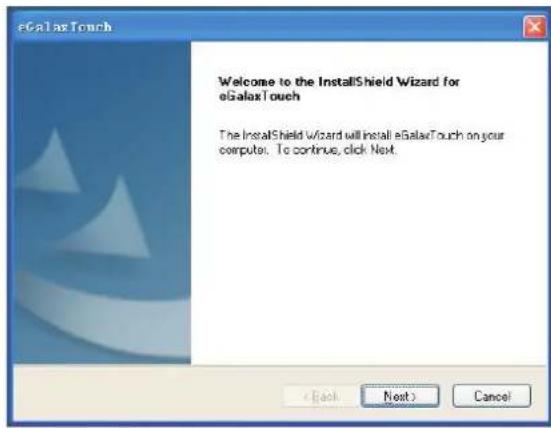

3. Faça duplo click em Setup.exe, e o Windows começará a iniciar o programa de instalação.
4. Faça click no botão [Next>] para continuar com a instalação.

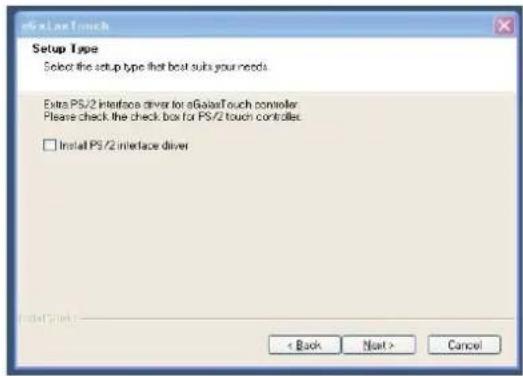

1. Comprove que a casa do controlador PS2 está ativa. Por defeito está desativa. Faça click no botão [Next>] para continuar com a instalação.

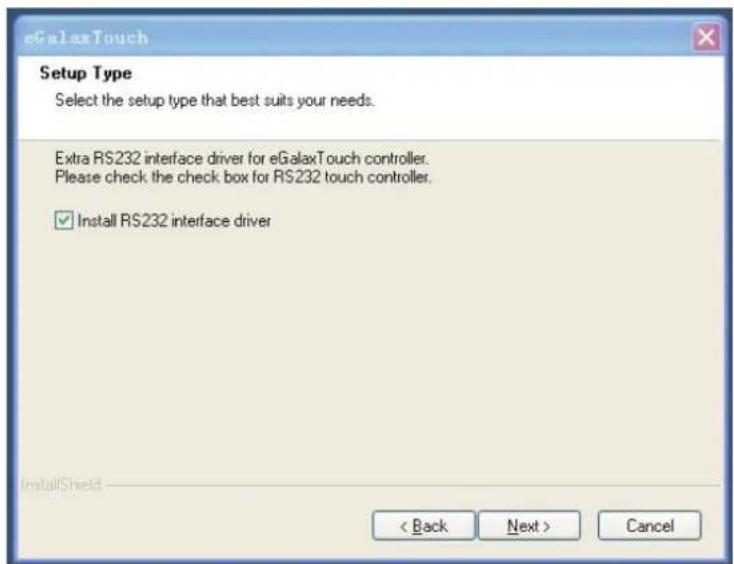

1. Escolha o modo de instalação que melhor se adapta às suas necessidades. Há um utilitário de acessórios do eGalaxyTouch para escolher, Auto 4Pts Calibration Utility. Os usuários podem instalar o utilitário que desejem ativando a casa. Faça click no botão [Next>] para continuar com a instalação.

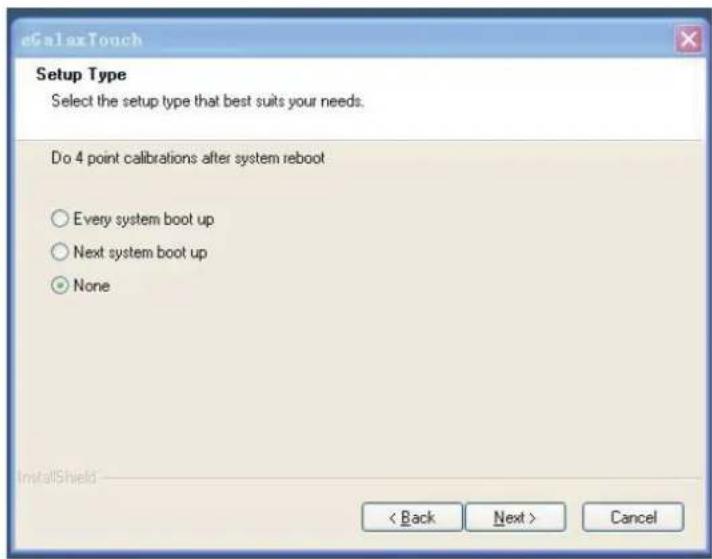

1. Por favor, selecione a opção de 4 pontos de calibração quando o sistema comece. Faça click no botão [Next>] para continuar com a instalação.

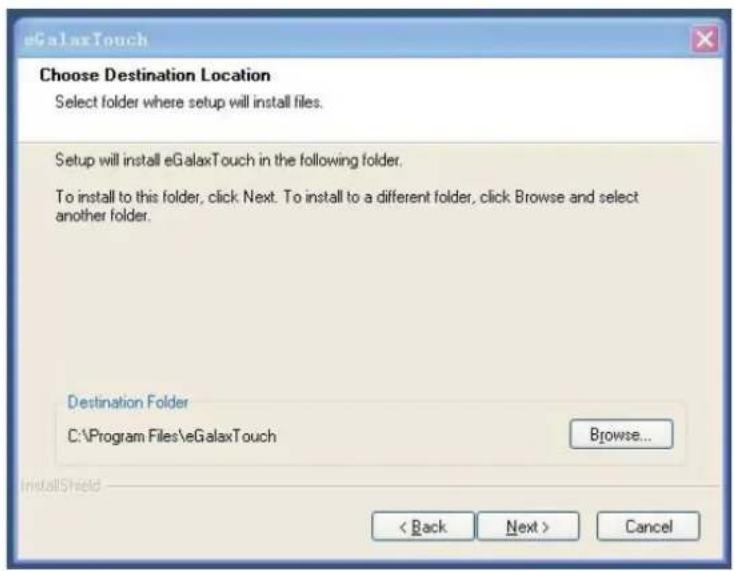

1. Para ecolher a rota de instalação, por favor, faça click no botão "Browse".

1. Seleccione o diretório apropriado onde se guardarão os ficheiros de instalação. Faça click no botão [Next>] para continuar com a instalação.

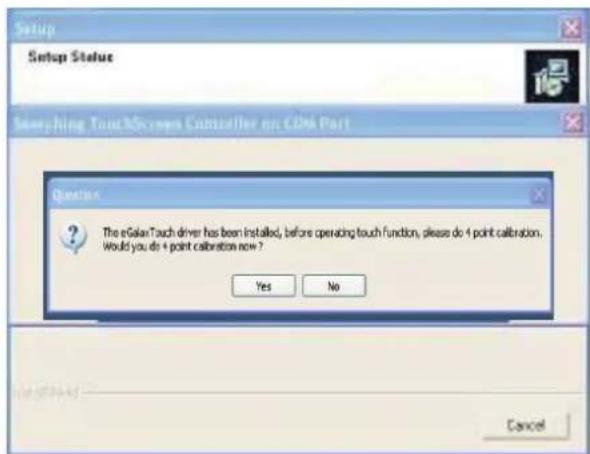

1. Durante a instalação, o programa scaneará a porta Com para o controlador RS232 do eGalaxyTouch. Uma vez feito isto, mostrar-se-á uma janela.

Faça click em "Yes" para adicionar o controlador na porta COM especificada automaticamente.

eGalaxTouch : USB Controller Edge Compensation Hardware About General Setting Tools Display Installed Touchscreen Controllers USB USB Controller Monitor Mapping Add Remove OK Cancel Apply

1. A instalação está completa. O dispositivo USB encontrar-se-á automaticamente assim que estiver ligado ao computador. Os usuários poderão ver a janela da aplicação.

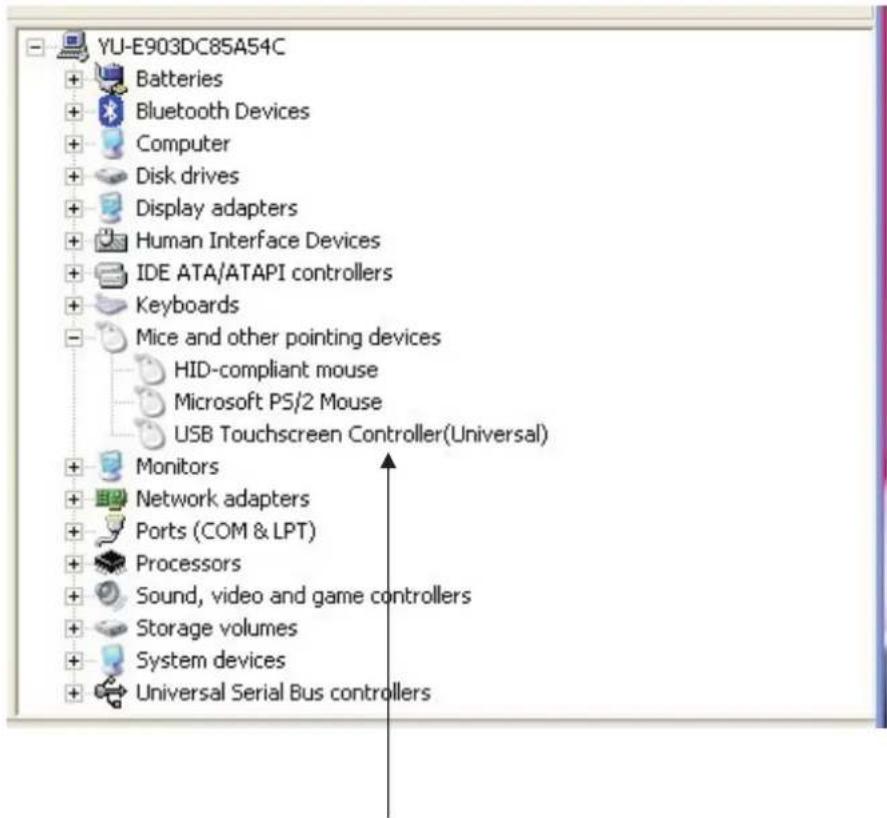

1. Os usuários podem comprovar o estado dos controladores no administradores de dispositivos. Se o controlador estiver corretamente instalado, mostrar-se-á similarmente à imagem.

Os controladores do eGalaxyTouch funcionam corretamente

UTILIDADES DE CONFIGURAÇÃO

Há várias pestanas de propriedades nas ferramentas de configuração do eGalaxyTouch. Cada pestana contém diferentes funções para efetuar os ajustes. Pelo que os usuários podem manejar facilmente todos os controladores do eGalaxyTouch através dos utilitários do eGalaxyTouch.

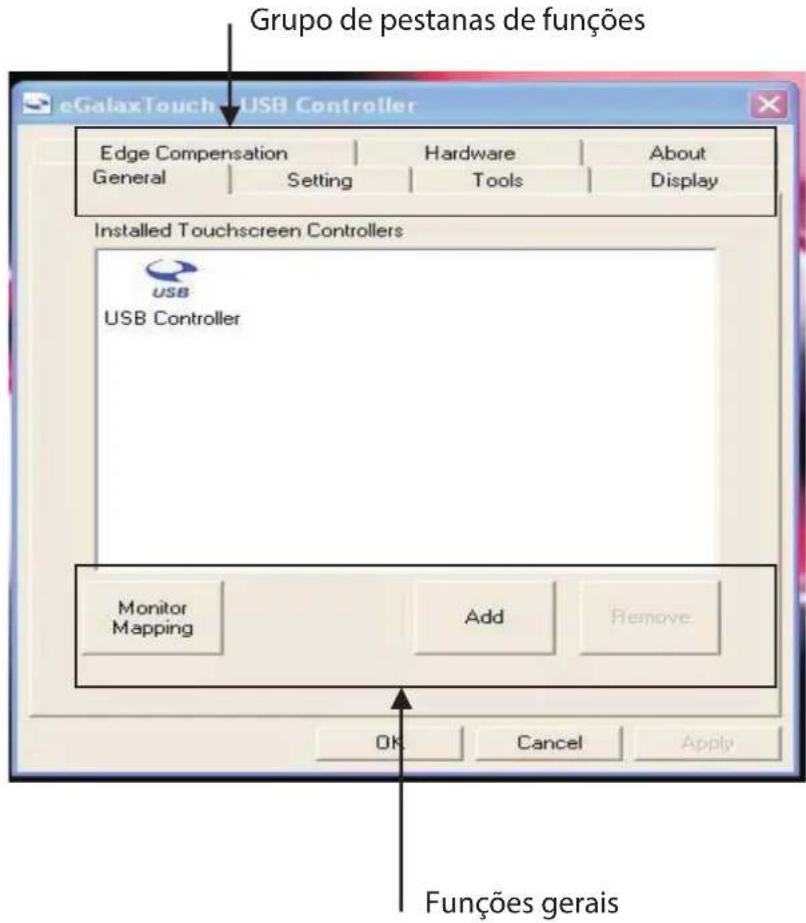

Grupo de pestanas de funções eGalaxTouch USB Controller Edge Compensation Hardware About General Setting Tools Display Installed Touchscreen Controllers USB USB Controller Monitor Mapping Add Remove Ok Cancel Apply Funções gerais

A pestana de "General" contém as funções de adicionar/eliminar teste de desenho (devices Add/Remove Draw Test) e na pestana de "Tools" os 4 pontos de calibração/apagar calibração/calibração avançada (4 Points Calibration/Clear Calibration/Linearization).

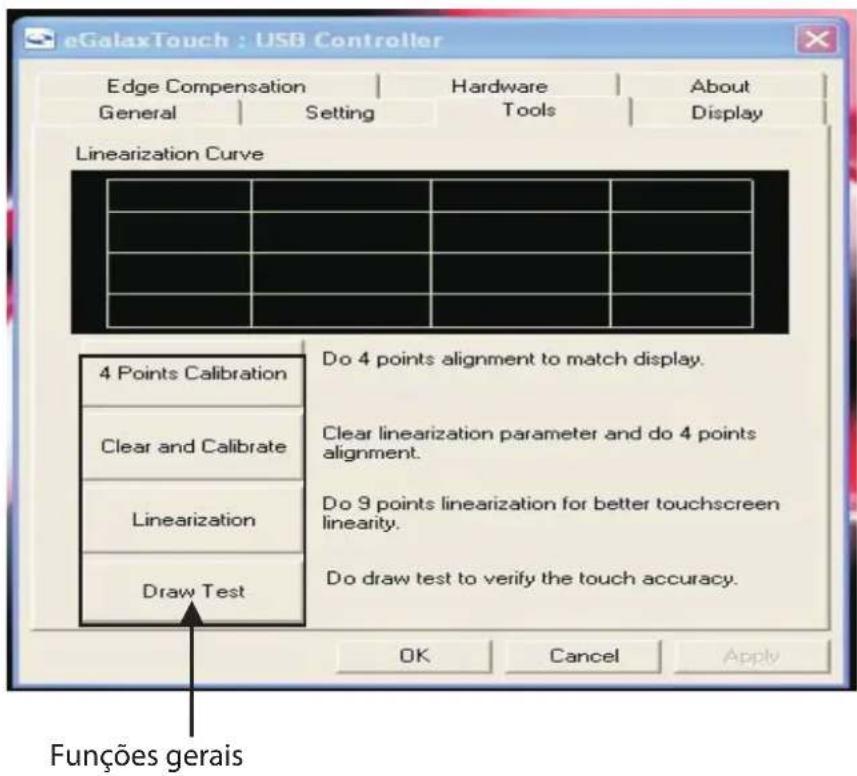

4 Pontos de Calibração

Defina a posição dos 4 pontos de calibração no ecrã com o painel. Pressione [4 points calibration], e se mostrará como se segue:

Toque no ícone intermitente no painel até que deixe de se ouvir ou de piscar.

Teste de desenho

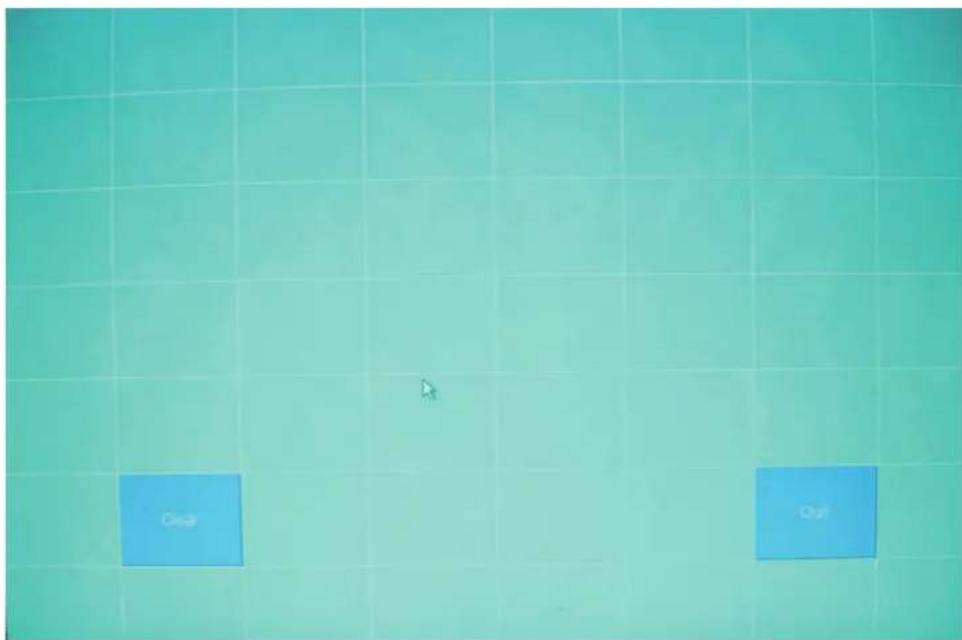

Defina a posição do desenho no ecrã com o painel. Faça click no botão de [Draw Test]. Mostrar-se-á um quadro azul como o que se segue:

Coca Oui

Na janela do teste de desenho, os usuários podem fazer click no botão [Clear] para apagar o ecrã. Também se pode fazer click em [Quit] ou pressionar o botão direito do rato para sair deste desenho.

Na janela de teste do desenho, os usuários podem verificar o correto funcionamento do ecrã tátil.

ESPECIFICAÇÕES DO CONTROLADOR TÁTIL

Requerimentos de potência	+5VDC (Máximo 100mA, típico 70mA, 50mV máxima onda de pico a pico)
Temperatura de funcionamento	0° a 50°C
Temperatura de armazenamento	-40° a 80°C
Humidade relativa	95% al 60°C
Protocolo	USB 2.0
Resolução	2048x2048
Taxa de apresentação	Max. 160 puntos/seg
Tempo de resposta	Resistivo, max. 35ms
Pin out definição	5 fios: X+, Y+, X-, Y-
Resistência do painel	200-900 ohm
Normativas aprovadas	FCC-B, CE
Calibração	Rápida de 4 pontos e avançada de 9 pontos
Compensação	25 pontos exatos de verificação
Teste de desenho	Verificação da posición e lineal
Línguas	10 línguas para Windows
Características avançadas	1. Admite rotação do ecrã2. Admite multiecrã3. Suporta QVGA4. Suporta contacto contínuo
Ajustes do controlador	1. Admite multiplos controladores2. Permite incrementar y tirar controladores desde o software3. Permite trocar controladores sem reiniciar
Emulador do rato	1. Emulação do botão direito/esquerdo2. Normal/click ao tato/click ao soltar3. Botão direito automático
Notificação do som	1. Opções de som (Sem som/ subir/descer som)2. Ajuste da frequência3. Ajuste da duração
Duplo click	1. Configuração da velocidade do duplo click2. Configuração da área do duplo click
Sistema operativo suportado	1. Windows 95/98/ME/NT4/2000/XP/10/Windows XP Tablet PC Edition2. Windows CE 2.12/3.0/.NET3. Linux (RedHat/Fedora/Mandrake/Suse/YellowDog)5. MS Dos: Suporta resoluções: 320x200, 640x200, 640x350, 640x480, 800x600, 1024x768 and 1280x1024
Porta COM suportado	1. Suporta COM 1-COM 256 para Windows e Linux2. Suporta COM 1-COM 8 para DOS

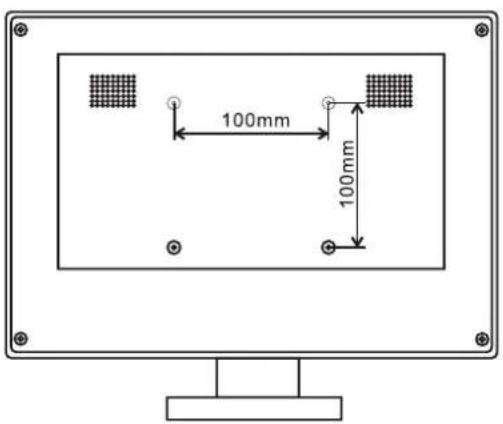

DIMENSÕES VESA

SOLUÇÃO DE PROBLEMAS

O primeiro passo na resolução de problemas do sistema dum monitor tátil é determinar se o problema é relativo ao software, ao hardware do computador ou do próprio ecrã tátil.

Não confunda os problemas de hardware ou software do computador com os problemas do monitor tátil. A maneira mais fácil de verificar se o erro é do hardware/software é experimentar o monitor noutro computador.

Os problemas de hardware podem ser causados pelo painel tátil, controladores, cabos, alimentação, ou pela integração dos componentes do painel tátil no display. Os problemas de software estão determinados por um teste básico de funcionalidade do hardware. Se o hardware transmite coordenadas corretamente, então o problema é do driver do software de calibração.

Problema: Não há imagem no ecrã.

Comprove que todas as ligações I/O e de alimentação estão instaladas corretamente. Assegure-se de que os pines dos conetores não estão partidos. Reconfigure a resolução do seu computador para a fazer menor ou igual a 1024x768.

Problema: aparece a imagem parcial ou incorreta.

Comprove se a resolução do seu computador é maior do que a do display LCD. Reconfigure a resolução do seu computador para a fazer menor ou igual a 1024x768.

Problema: A imagem tem linhas verticais intermitentes. A imagem mostrada é instável e intermitente.

Verifique e reconfigure a frequência de atualização vertical da sua placa gráfica para que seja compatível com o ecrã LCD.

Problema: A imagem move-se.

Assegure-se de o cabo (o adaptador) VGA está bem ligado.

INSTRUÇÕES DE SEGURANÇA, MANUTENÇÃO E RECICLAGEM

1. Atenção: Nunca abra o aparelho, as partes internas estão em perigo de choque elétrico.
2. Não instale esta unidade perto de água, numa cave húmida, no exterior sem proteção ou em qualquer área classificada como húmida.
3. Não insira objetos de nenhum tipo na unidade através dos orifícios, pois eles podem entrar em contato com pontos de tensão e provocar curto-circuitos nas peças e causar incêndios ou choques elétricos. Não derrame qualquer tipo de líquido na unidade.
4. Sempre use cabos aprovados e recomendados pelo fabricante.
5. Nunca deitar fora o produto numa fonte de calor ou fogo.
6. Mantenha sempre o produto à temperatura ambiente, no máximo 30°C.
7. Limpe o produto com um pano seco e macio. Sempre com o aparelho desligado!
8. Siga as regulamentações locais para deitar fora o produto.

RECICLAGEM

AEEREI-RAE 558 - Neste manual, o símbolo do caixote do lixo riscado com uma cruz indica que o produto está sujeito a uma diretiva europeia, a 2002/96 / CE, sobre produtos elétricos ou eletrónicos, as baterias e acumuladores e outros acessórios que devem necessariamente ser objeto de recolha seletiva.

No final da vida útil do aparelho, faça uso dos recipientes de reciclagem. Este gesto ajudará a reduzir os riscos para a saúde e preservar o meio ambiente.

As câmaras municipais e os distribuidores fornecer-he-ão os detalhes essenciais sobre reciclagem do seu aparelho antigo. Se este aparelho tiver uma bateria interna, ela deve ser removida e depositada separadamente para a sua reciclagem correta.
