Type de produit	Moniteur écran tactile résistif 5 fils
Marque	Aqprox
Modèle	appMT19W5
Diagonale d'écran	19 pouces (48 cm)
Format d'affichage	4:3 standard
Résolution maximale	1280 x 1024 pixels
Type de dalle	TFT LCD
Contraste	350:1
Luminosité	300 cd/m²
Temps de réponse	5 ms
Angle de vision horizontal	+80° / -80°
Angle de vision vertical	+80° / -80°
Type de toucher	Résistif 5 fils
Entrée vidéo	VGA (RGB analogique 0.7Vp-p)
Alimentation	Adaptateur secteur 100-240V AC / 12V DC 4A
Consommation électrique	Moins de 30 W
Dimensions (L x H x P)	425 x 355 x 50 mm
Poids	Environ 4,5 kg
Température d'utilisation	0 à 50 °C
Humidité d'utilisation	20 à 80 %
Réglages OSD	Contraste, luminosité, position, phase, etc.
Fonctions tactiles avancées	Calibration 4/9 points, test de dessin, support multi-écrans, rotation
Compatibilité système	Windows, Linux, Mac OS, DOS
Nettoyage	Chiffon doux et sec sans produits chimiques
Sécurité	Ne pas ouvrir, éviter liquides, ventilation non obstruée
Recyclage	Respecter la directive DEEE (2002/96/CE)

FOIRE AUX QUESTIONS - appMT19W5 Aqprox

Que faire si l'écran n'affiche aucune image ?

Vérifiez que le câble d'alimentation est branché et que le voyant LED est allumé. Si la LED est rouge, vérifiez la connexion vidéo (câble VGA) et que l'ordinateur est allumé. Si la LED est verte, réduisez la résolution de l'ordinateur à 1280x1024 ou moins.

Comment nettoyer l'écran tactile en toute sécurité ?

Utilisez un chiffon doux et non pelucheux, légèrement humidifié avec de l'eau. N'appliquez jamais de pression et n'utilisez pas de produits chimiques, alcool ou solvants. Évitez tout contact avec l'humidité au niveau des bords.

L'écran tactile ne répond pas ou est mal calibré. Que faire ?

Installez le pilote eGalaxyTouch à partir du CD fourni. Lancez l'utilitaire de calibration (4 points) en touchant précisément chaque cible. Si le problème persiste, testez le moniteur sur un autre ordinateur pour isoler la cause matérielle ou logicielle.

Comment régler la luminosité et le contraste ?

Appuyez sur le bouton MENU du panneau avant pour afficher l'OSD. Utilisez les touches +/- pour naviguer et ajuster les paramètres. Sélectionnez 'Luminosité' ou 'Contraste' puis confirmez avec MENU.

Quels types d'objets peuvent être utilisés sur l'écran tactile ?

L'écran résistif 5 fils reconnaît le toucher d'un doigt, d'un crayon, d'une main gantée ou de tout outil non métallique. Évitez les objets tranchants ou durs qui pourraient rayer la surface.

Puis-je utiliser ce moniteur avec un système autre que Windows ?

Oui, il est compatible avec Windows (95 à 10, XP Tablet PC), Linux (RedHat, Fedora, Ubuntu, etc.), Mac OS 9/OSX et même MS-DOS. Les pilotes appropriés sont disponibles sur le CD ou le site du fabricant.

Que faire si l'image est instable ou scintille ?

Assurez-vous que le taux de rafraîchissement de votre carte graphique est réglé sur 60 Hz (fréquence verticale compatible). Vérifiez aussi que le câble VGA est bien enfoncé et non endommagé.

Comment connecter le moniteur à un ordinateur ?

Branchez le câble VGA entre le moniteur et la sortie VGA de l'ordinateur. Connectez également le câble USB (si nécessaire pour le tactile). Enfin, branchez l'adaptateur secteur sur le moniteur et dans une prise 100-240V.

Où puis-je télécharger les pilotes pour ce moniteur ?

Les pilotes sont fournis sur le CD inclus dans l'emballage. Vous pouvez également les télécharger sur le site officiel d'Aqprox. Recherchez le logiciel eGalaxyTouch pour votre système d'exploitation.

Comment recycler ce moniteur en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Conformément à la directive DEEE (2002/96/CE), déposez-le dans une déchetterie ou un point de collecte agréé pour les déchets électroniques. Si une batterie interne est présente, retirez-la et recyclez-la séparément.

MODE D'EMPLOI appMT19W5 Aqprox

Merci beaucoup d'avoir acheté et utilisé ce moniteur à écran tactile, veuillez vérifier si tous les accessoires sont inclus une fois la boîte ouverte. Veuillez lire attentivement ce manuel d'utilisation et le conserver pour une utilisation ultérieure avant de connecter les accessoires, de le brancher et de le démarrer.

CARACTERISTIQUES

• Le moniteur peut être utilisé comme POS, moniteur PC, TV portable, etc.
- Parfait pour une utilisation dans les points de vente, les systèmes de VOD, les Juke Box et de nombreuses autres applications hospitalières.
- Écran sensible, reconnaît le toucher du crayon, du doigt, de la main avec un gant ou un outil.
• Moniteur exceptionnel et durable.

SPECIFICATIONS

Type d'écran LCD	TFT à cristaux liquides
Format d'affichage	4:3 standard LCD
Résolution max.	1280 x 1024
Taille	380(H) x 408(W) x 55(D) mm. (17") / 425(H) x 355(W) x 50(D) mm. (19")
Contraste	350:1
Luminosité	300 cd/m2
Temps de réponse	5 ms
Angle de vision horizontale	+80° -80° o +60° -60°
Angle de vision vertical	+80° -80° o +55° o 55°
Consommation	<30W
Type d'écran tactile	5-fils
Signal d'entrée vidéo	RGB analogue 0.7Vp-p
Mode d'affichage	VGA, SVGA, XGA
Boutons en face avant	Interrupteur d'alimentation, indicateur LED, options OSD, boutons +/-ajustables, réglage automatique de l'affichage, sélecteur OSD
Réglages OSD	Contraste, luminosité, réglage automatique, emplacement de l'image, phase, position horizontale, position verticale, signal d'entrée, ordinateur VGA
Transformateur	Courant alternatif: 100-240V/1.8A 50-60HzCourant continu: 12V / 4A
Conditions d'utilisation	Température 0/50°C, humidité 20-80%
Conditions de stockage	Température -20/-60°C, humidité 20-80%
Authentication	FCC, CE, ROHS

NOTES DE SÉCURITÉ

Problème : L'écran n'affiche pas l'image

Si la LED est éteinte : Vérifiez si le câble est correctement branché.

Si la LED est rouge : Vérifiez la connexion vidéo. Assurez-vous également que votre ordinateur est allumé.

Si la LED est verte : Vérifiez si la résolution de l'ordinateur dépasse la résolution maximale prise en charge.

Problème : Image instable (avec vagues, tremblements, etc.)

Vérifiez si la mise à jour vidéo correspond à votre machine.

AVIS IMPORTANT

Nettoyage

1. Veuillez utiliser un chiffon doux et pelucheux pour nettoyer l'écran LCD.
2. N'appliquez pas de pression pendant le nettoyage de la surface LCD.
3. N'utilisez pas d'eau ou tout autre produit chimique pour nettoyer la surface de l'écran LCD, cela pourrait l'endommager.

Précautions à prendre

Avant d'utiliser le produit, veuillez lire attentivement cette section.

1. Ne bloquez pas ou ne couvrez pas la grille de ventilation sous le moniteur.

2. N'utilisez pas d'outils tranchants ou métalliques dans la zone tactile de l'écran ou dans la grille de ventilation, car cela pourrait provoquer des courts-circuits ou endommager l'appareil.

3. Débranchez le cordon d'alimentation si vous n'allez pas utiliser l'appareil pendant une longue période.
4. N'essayez pas de démonter aucune pièce du produit, car cela pourrait causer des dommages et annuler la période de garantie.
5. N'appuyez pas sur l'écran LCD, il est très fragile.
6. Veuillez débrancher le cordon d'alimentation dans ces cas :
7. Si vous n'allez pas utiliser le produit pendant une longue période de temps.
8. Si le câble est endommagé.

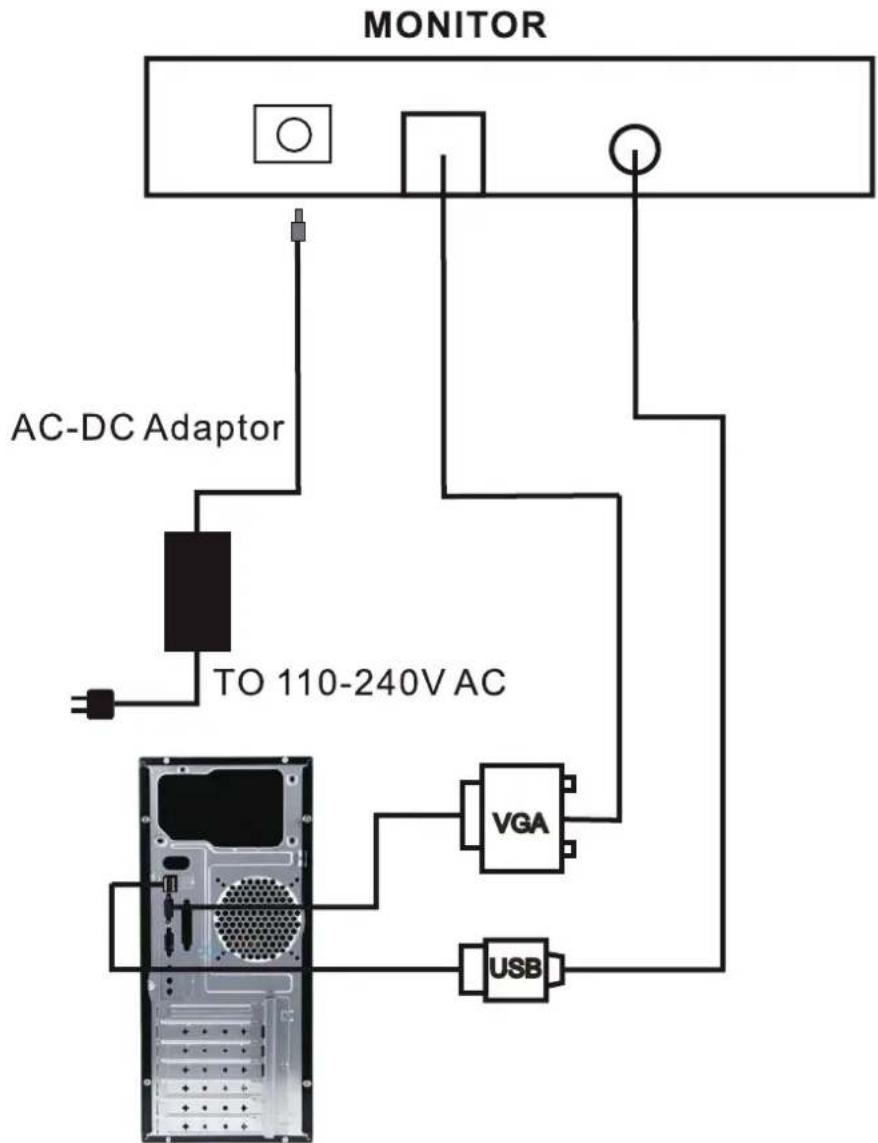

CONNEXION


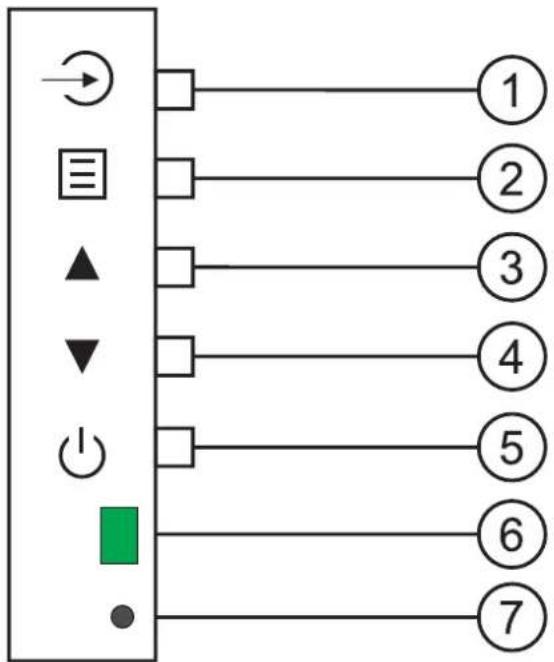

PANNEAU AVANT

1. Réglage automatique de l'écran
2. Menu OSD : Quitter le menu en cours
3. Icône de droite : Diminuer / Augmenter le paramètre de réglage choisi dans le menu
4. Icône de gauche : Augmente / Diminue le paramètre de réglage choisi dans le menu
5. ON/OFF : Allume ou éteint le moniteur
6. Voyant LED d'alimentation : le voyant vert indique le fonctionnement, le voyant rouge la mise en veille.
7. Capteur de télécommande

OPÉRATIONS ÉLÉMENTAIRES

Appuyez sur la touche MENU pour afficher le menu suivant. Appuyez à nouveau sur MENU pour entrer en mode COULEUR, appuyez sur UP/DOWN pour choisir une option et appuyez sur le bouton MENU pour confirmer, puis appuyez sur UP/DOWN pour régler.

Appuyez sur la touche MENU pour afficher le menu suivant. Appuyez à nouveau sur le bouton MENU pour passer en mode IMAGE, appuyez sur le bouton HAUT/BAS pour choisir une option et appuyez sur le bouton MENU pour confirmer, puis appuyez sur HAUT/BAS pour régler.

Appuyez sur la touche MENU pour afficher le menu suivant. Appuyez à nouveau sur le bouton MENU pour passer en mode FONCTION, appuyez sur le bouton UP/DOWN pour choisir une option et appuyez sur le bouton MENU pour confirmer, puis appuyez sur UP/DOWN pour régler.

Appuyez sur ➤ : Réglage automatique de l'écran

CONFIGURATION

eGalaxyTouch est le logiciel qui contient les pilotes d'écran tactile pour les connecteurs RS232, PS/2 et USB.

Aide à la configuration

L'étalonnage et le test de dessin de l'écran tactile sont effectués par cet utilitaire.

Suivez ces étapes pour installer eGalaxyTouch.

1. Insérez le CD eGalaxyTouch dans le lecteur CD-Rom.
2. Ouvrez le répertoire Win2000 XP.
3. Double-cliquez sur Setup.exe, et Windows démarrera le programme d'installation.

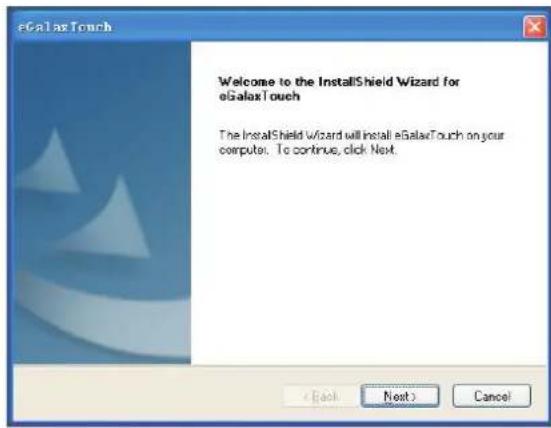

4. Cliquez sur le bouton [Next>] pour continuer l'installation.

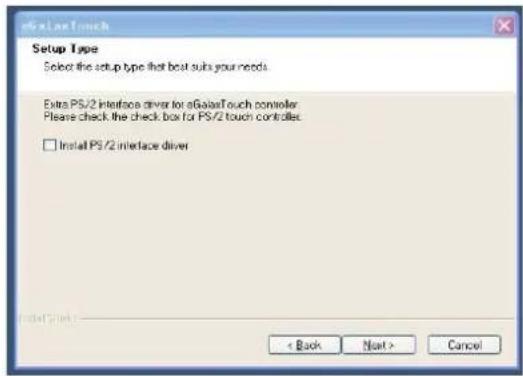

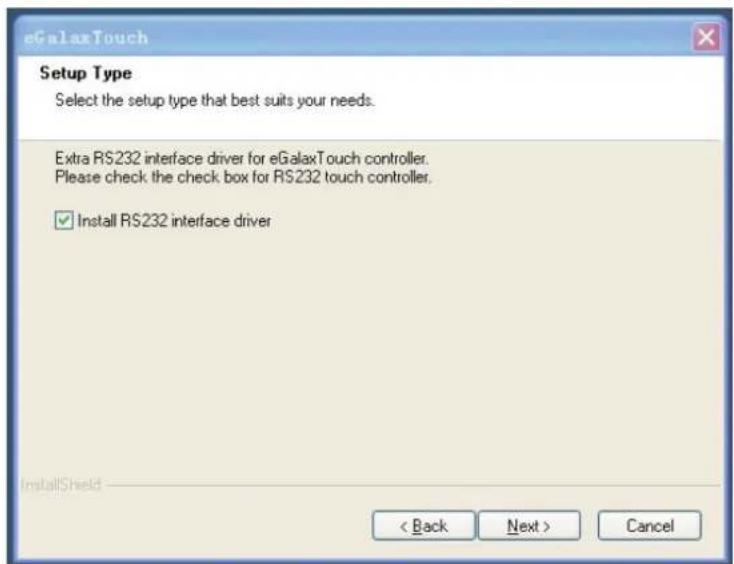

1. Vérifiez que la case de la manette PS2 est cochée. Par défaut, elle est désactivée. Cliquez sur le bouton [Next>] pour continuer l'installation.

1. Choisissez le mode d'installation qui convient le mieux à vos besoins. Il existe un utilitaire d'accessoires eGalaxyTouch au choix, Auto 4Pts Calibration Utility. Les utilisateurs peuvent installer l'utilitaire de leur choix en cochant la case. Cliquez sur le bouton [Next>] pour continuer l'installation.

Français

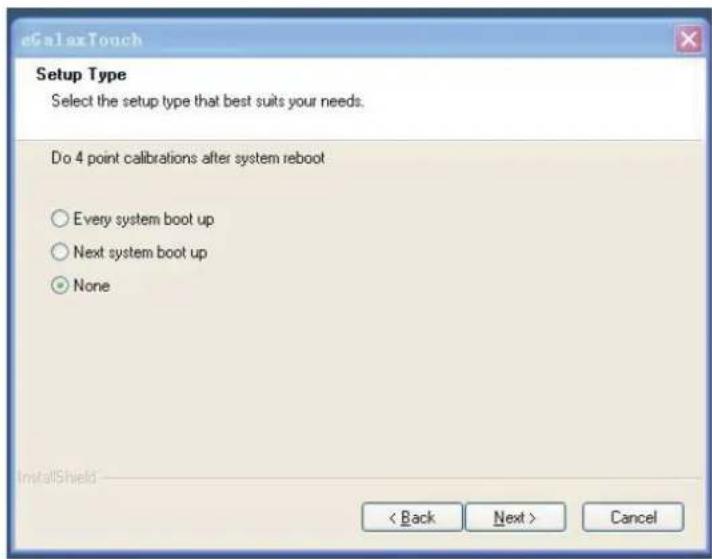

1. Veuillez sélectionner l'option 4 points d'étalonnage lorsque le système démarre. Cliquez sur le bouton [Next>] pour continuer l'installation.

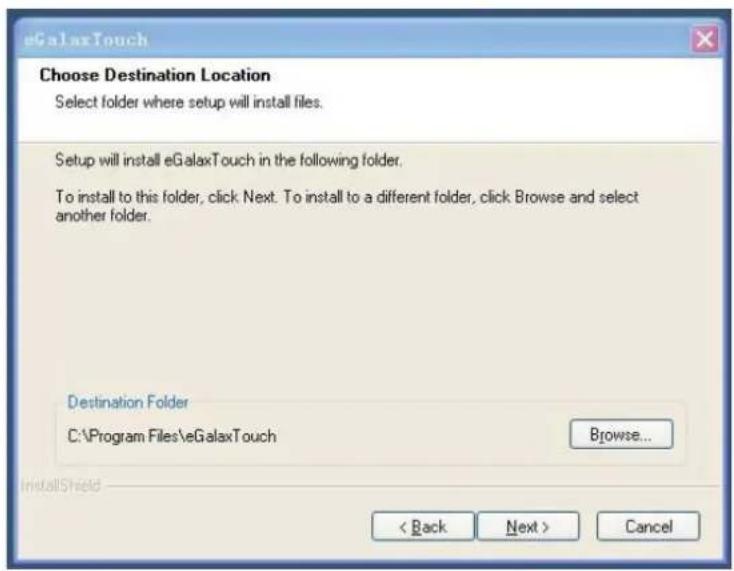

1. Pour choisir le chemin d'installation, cliquez sur le bouton "Parcourir".

1. Sélectionnez le dossier approprié dans lequel les fichiers d'installation seront stockés. Cliquez sur le bouton [Next>] pour continuer l'installation.

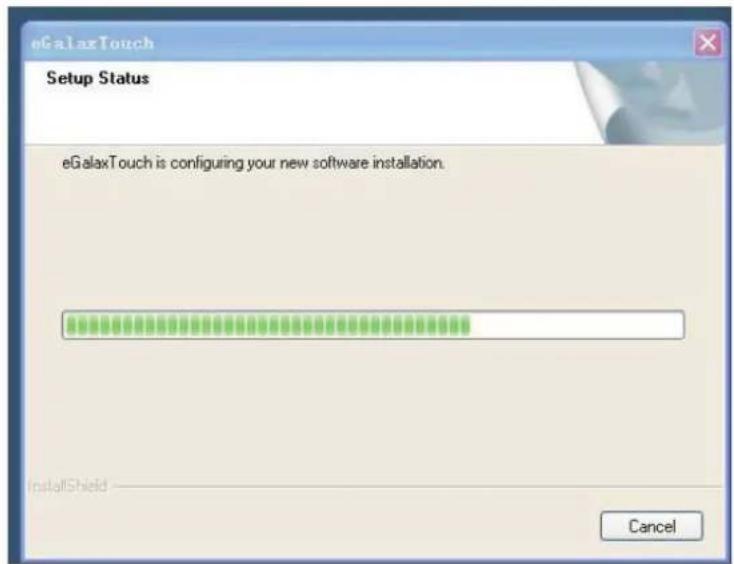

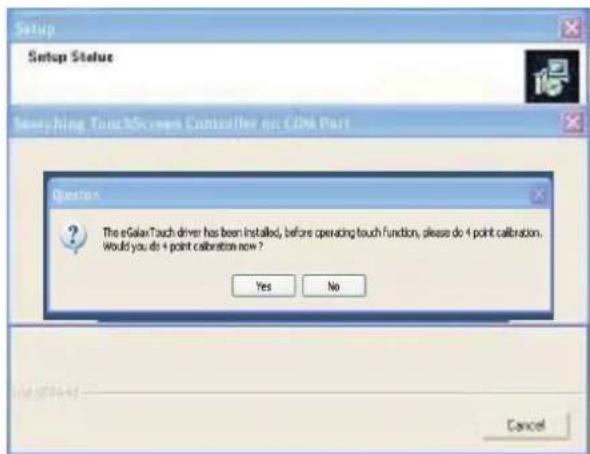

1. Pendant l'installation, le programme recherche le pilote eGalaxyTouch RS232 dans le port Com. Une fois cela fait, une fenêtre apparaîtra.

Cliquez sur Oui pour ajouter automatiquement le pilote au port COM spécifique.

1. L'installation est terminée. Le périphérique USB sera trouvé automatiquement dès qu'il sera connecté à l'ordinateur. Les utilisateurs pourront voir la fenêtre de l'application.

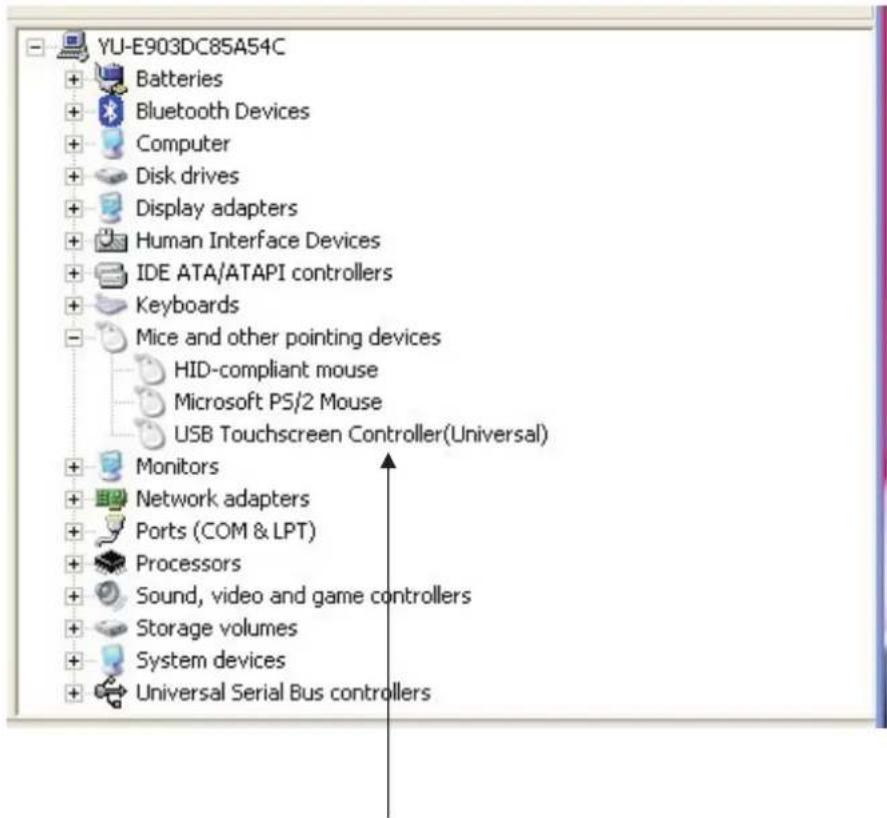

1. Les utilisateurs peuvent vérifier l'état des pilotes dans le gestionnaire de périphériques. Si le pilote est correctement installé, il s'affichera comme l'image.

Les pilotes eGalaxyTouch fonctionnent correctement

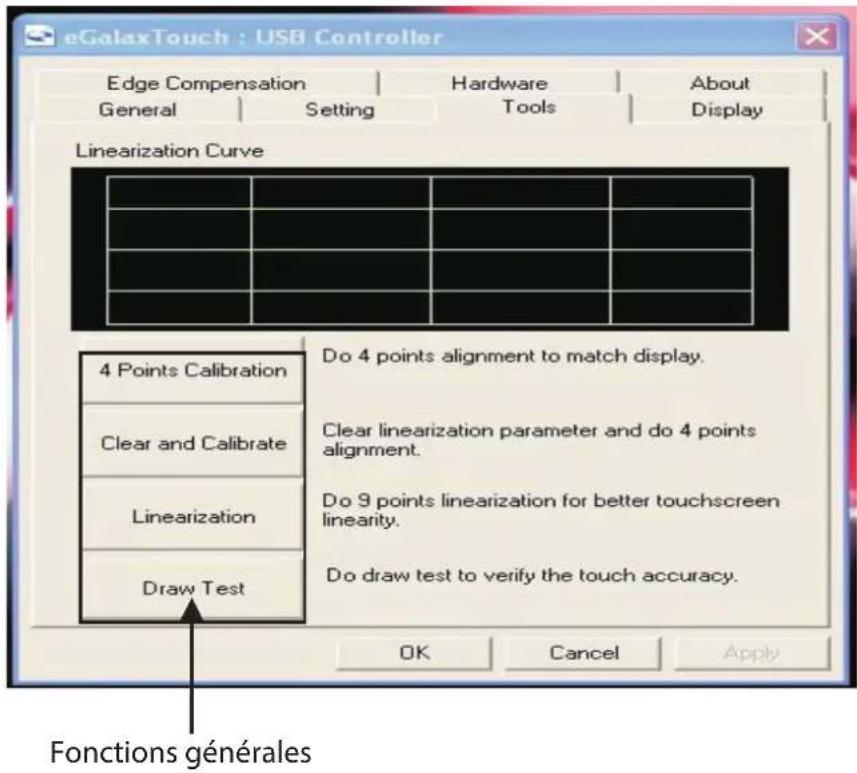

UTILITAIRES DE CONFIGURATION

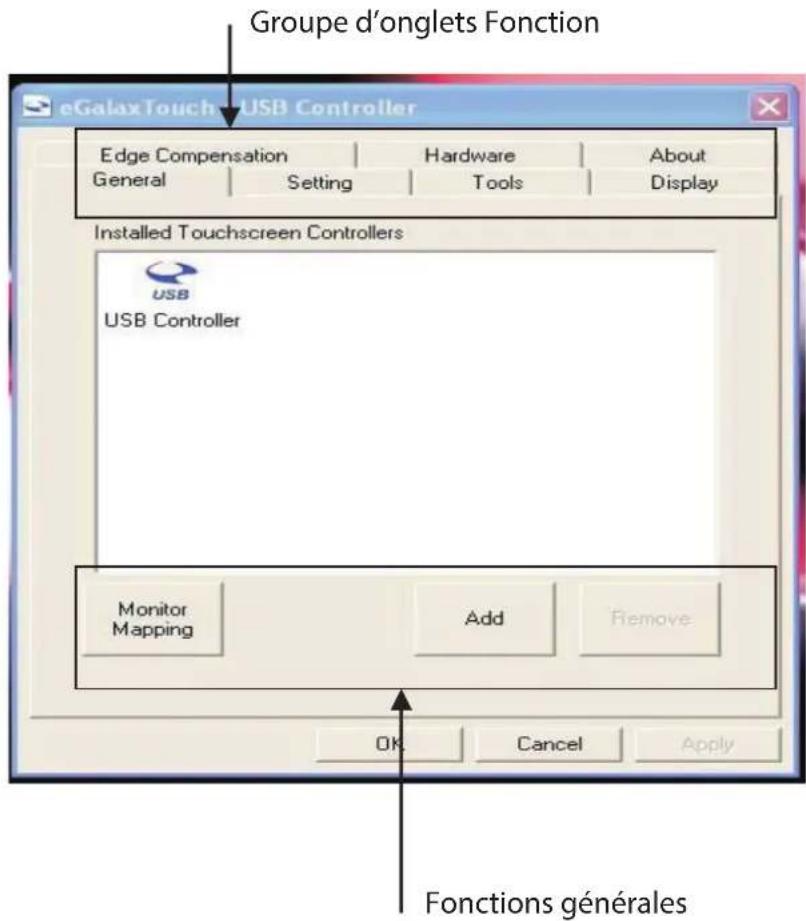

Il y a plusieurs onglets de propriétés dans l'outil de configuration eGalaxyTouch. Chaque onglet contient différentes fonctions permettant d'effectuer des réglages. Par conséquent, les utilisateurs peuvent facilement gérer tous les contrôleurs eGalaxyTouch via l'utilitaire eGalaxyTouch.

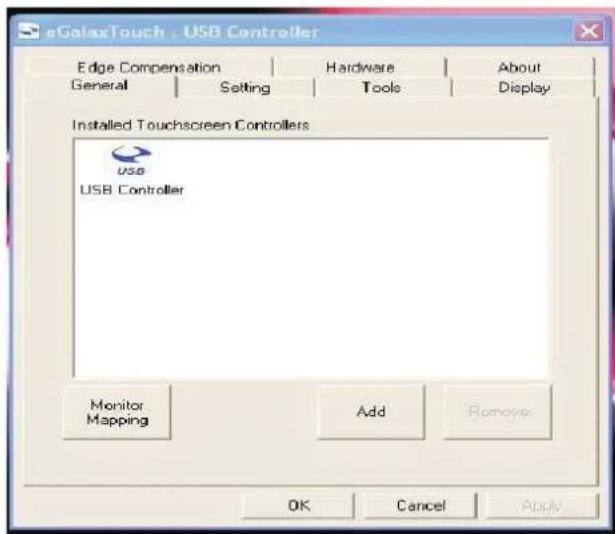

L'onglet Général contient le test Ajout/Suppression de dessin et l'onglet Outils contient l'onglet 4 points Calibrage/Effacer Calibrage/Linéarisation.

4 Points D'étalonnage

Définir la position des 4 points d'étalonnage sur l'afficheur avec le panneau. Appuyez sur [4 points d'étalonna- ge], et il s'affichera comme suit:

Touchez l'icône clignotante sur le panneau jusqu'à ce qu'elle cesse de sonner ou de clignoter.

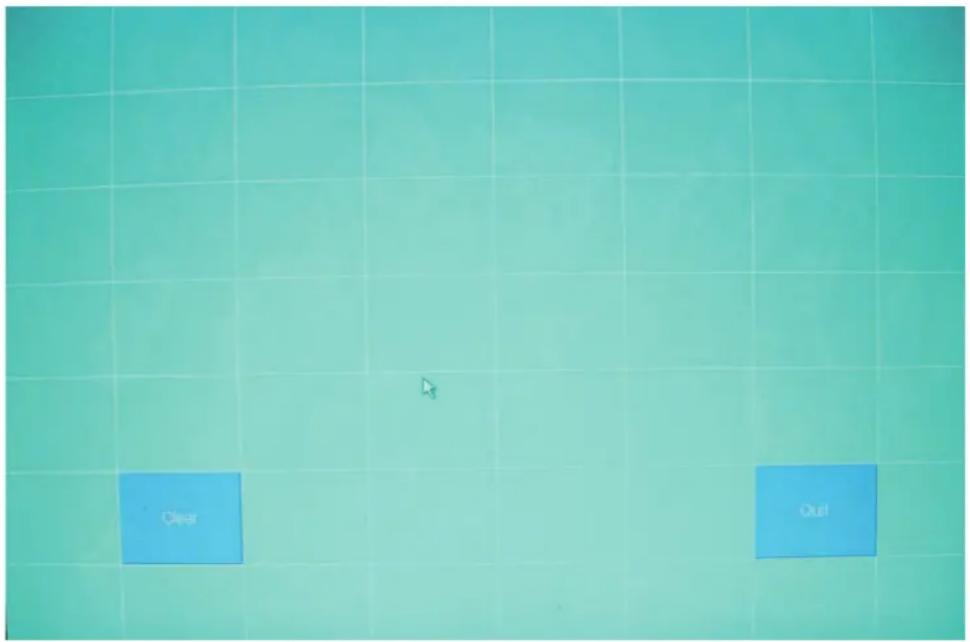

Test de Dessin

Définissez la position du dessin sur l'écran avec le panneau. Cliquez sur le bouton [Draw Test]. Une boîte bleue comme celle ci-dessous sera affichée:

Dans la fenêtre de test de dessin, les utilisateurs peuvent cliquer sur le bouton [Effacer] pour effacer l'écran. Vous pouvez également cliquer sur [Quitter] ou cliquer avec le bouton droit de la souris pour quitter le test de dessin. Dans la fenêtre de test du dessin, l'utilisateur peut vérifier le bon fonctionnement de l'écran tactile.

SPÉCIFICATIONS DU CONTRÔLEUR TACTILE

Alimentation	+5VDC (Maximum 100mA, typique 70mA, 50mV maximum crête à crête)
Température de fonctionnement	0° a 50°C
Température de stockage	-40° a 80°C
Humidité relative	95% al 60°C
Protocole	USB 2.0
Résolution	2048x2048
Taux de déclaration	Max. 160 points/seg
Temps de réponse	Résistif, max. 35ms
Définition du brochage	5 fils: X+, Y+, X-, Y-
Résistance du panneau	200-900 ohm
Règlements approuvés	FCC-B, CE
Etalonnage	Etalonnage rapide à 4 points et étalonnage avancé à 9 points
Compensation	25 points de contrôle précis
Test de dessin	Vérification de la position et de la linéarité
Langues	10 langues pour Windows
Fonctions avancées	1. Supporte la rotation de l’écran2. Support multi-écrans3. Prend en charge QVGA4. Prise en charge du contact continu
Réglages du contrôleur	1. prend en charge plusieurs contrôleurs
	2. Permet d’ajouter et de supprimer des pilotes du logiciel3. Permet de changer les pilotes sans redémarrage
Emulateur de souris	1. Émulation du bouton droite/gauche2. Normal/clic pour toucher/clic pour relâcher3. Bouton Auto Right
Notification sonore	1. Options sonores (Pas de son/bruit haut/bas)2. Réglage de la fréquence3. Ajustement de la durée
Double clic	1. Réglage de la vitesse du double-clic2. Configuration de la zone de double-clic
Système d’exploitation pris en charge	1. Windows 95/98/ME/NT4/2000/XP/10/Windows XP Tablet PC Edition2. Windows CE 2.12/3.0/.NET3. Linux (RedHat/Fedora/Mandrake/Suse/YellowDog)4. iMac OS9/OSX5. MS Dos: Soporta resoluciones: 320x200, 640x200, 640x350, 640x480, 800x600, 1024x768 and 1280x1024
Port COM pris en charge	1. Prend en charge COM 1-COM 256 pour Windows et Linux2. Prend en charge COM 1-COM 8 pour DOS

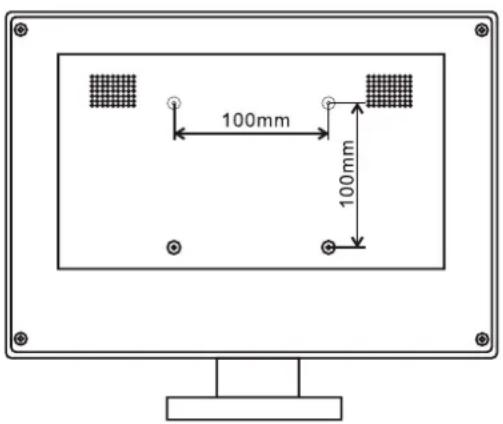

DIMENSIONS VESA

La première étape du dépannage d'un système d'écran tactile consiste à déterminer si le problème concerne le logiciel, le matériel informatique ou l'écran tactile lui-même.

Ne confondez pas les problèmes de matériel informatique ou de logiciels avec les problèmes des écrans tactiles. La façon la plus simple de vérifier si le défaut est d'ordre matériel/logiciel est de tester le moniteur sur un autre ordinateur.

Les problèmes matériels peuvent être causés par l'écran tactile, les contrôleurs, le câblage, l'alimentation ou par l'intégration de composants de l'écran tactile dans l'écran. Les problèmes logiciels sont déterminés par un test de base de la fonctionnalité du matériel. Si le matériel transmet correctement les coordonnées, le problème se situe au niveau du pilote du logiciel d'étalonnage.

Problème : Aucune image à l'écran.

Vérifiez que toutes les connexions d'E/S et d'alimentation sont correctement installées. Assurez-vous que les broches du connecteur ne sont pas cassées. Reconfigurez la résolution de votre ordinateur pour la rendre inférieure ou égale à 1024x768.

Problème : Une image partielle ou incorrecte s'affiche.

Vérifiez si la résolution de votre ordinateur est supérieure à celle de l'écran LCD. Reconfigurez la résolution de votre ordinateur pour la rendre inférieure ou égale à 1024x768.

Problème : L'image présente des lignes verticales clignotantes. L'image affichée est instable et clignote.

Vérifiez et reconfigurez le taux de rafraîchissement vertical de votre carte graphique pour qu'il soit compatible avec l'écran LCD.

Problème : L'image défile.

Assurez-vous que le câble VGA (ou l'adaptateur) est correctement branché.

CONSIGNES DE SÉCURITÉ, D'ENTRETIEN ET DE RECYCLAGE

1. Attention : N'ouvrez jamais l'appareil, les pièces internes présentent des risques d'électrocution.
2. N'installez pas cet appareil près d'un point d'eau, par exemple dans une zone mouillée, dans une zone extérieure non protégée ou dans toute zone classée comme humide.
3. N'insérez pas d'objets dans l'appareil par les trous car ils peuvent entrer en contact avec des points de tension et provoquer des courts-circuits dans les pièces et provoquer des incendies ou des chocs électriques.
4. Ne renversez aucun type de liquide sur l'appareil. Risque d'explosion!
5. Ne pas écraser les câbles d'alimentation, risque de court-circuit!
6. Branchez-le toujours pour l'alimentation ou la charge à la tension recommandée par le fabricant.
7. Nettoyer le produit avec un chiffon doux et sec.
8. Respecter les réglementations locales en matière d'élimination des déchets.

RECYCLAGE

AEE REI-RAEE 5548 Dans ce manuel, le symbole du récipient barré indique que le produit est soumis à une directive européenne 2002/96/CE, les produits électriques ou électroniques, piles, accumulateurs et autres accessoires doivent être collectés séparément.

En fin de vie de l'appareil, utilisez des bacs de recyclage. Ce geste contribuera à réduire les risques pour la santé et à préserver l'environnement.

Les mairies et les distributeurs, vous apporteront les précisions indispensables en matière de recyclage de leur ancien appareil.

Si cet appareil dispose d'une batterie interne, elle doit être retirée et disposée séparément pour une bonne gestion appropriée.
