Type de produit	Moniteur tactile avec écran LCD 15 pouces
Marque	Aqprox
Modèle	appTPV04CAPVFDC
Taille de l'écran	15 pouces (LCD avec rétroéclairage LED)
Résolution maximale	1024 x 768 pixels
Technologie tactile	Capacitif
Processeur	Intel Celeron N5105 Quad Core 2,9 GHz
Mémoire système	Jusqu'à 16 Go DDR4 2666 MHz (SO-DIMM)
Stockage	SSD M.2 64 Go ou 128 Go
Ports USB	2 x USB 2.0, 4 x USB 3.0
Port VGA	1 x VGA
Ports RS232	2 x RS232
Port Ethernet	1 x RJ45 10/100/1000
Ports audio	1 x sortie ligne, 1 x entrée ligne
Alimentation	Adaptateur 12V 5A
Haut-parleurs intégrés	2 W
Systèmes d'exploitation pris en charge	Windows 10, Windows 11, Linux
Température d'utilisation	0°C à 50°C
Humidité relative	20% à 85%
Angle d'inclinaison	0° à 90°
Certifications	CE, RoHS
Entretien de l'écran	Nettoyer avec un chiffon doux et sec. Éviter solvants et objets pointus.
Sécurité	Ne pas ouvrir. Utiliser sur surface stable. Éviter liquides et objets métalliques.
Recyclage	Respecter la directive DEEE 2002/96/CE. Déposer en déchèterie.

FOIRE AUX QUESTIONS - appTPV04CAPVFDC Aqprox

Quelle est la résolution maximale de l'écran ?

La résolution maximale est de 1024 x 768 pixels.

Quel type de processeur est intégré ?

Le moniteur intègre un processeur Intel Celeron N5105 Quad Core cadencé à 2,9 GHz.

Quelle est la capacité de mémoire maximale ?

La mémoire système peut aller jusqu'à 16 Go DDR4 en format SO-DIMM.

Le moniteur est-il tactile ?

Oui, il est équipé d'un écran tactile capacitif.

Quels systèmes d'exploitation sont compatibles ?

Il prend en charge Windows 10, Windows 11 et Linux.

Comment nettoyer l'écran tactile ?

Utilisez un chiffon doux et sec. Pour les taches, un chiffon humide avec un détergent doux. Évitez les solvants acryliques ou polycarbonates.

Quels ports sont disponibles ?

Il dispose de 2 ports USB 2.0, 4 ports USB 3.0, 1 VGA, 2 RS232, 1 RJ45 Ethernet, 1 sortie ligne et 1 entrée ligne audio.

Peut-on incliner l'écran ?

Oui, l'écran peut être incliné de 0° à 90° pour un meilleur angle de vue.

Quelle est la température d'utilisation recommandée ?

La température d'utilisation est comprise entre 0°C et 50°C.

Comment recycler ce produit en fin de vie ?

Conformément à la directive européenne 2002/96/CE (DEEE), ne jetez pas l'appareil avec les déchets ménagers. Déposez-le dans un point de collecte agréé pour le recyclage.

MODE D'EMPLOI appTPV04CAPVFDC Aqprox

Merci d'avoir acheté notre produit APPTPV04. Veuillez lire attentivement les instructions contenues dans ce manuel. Nous vous rappelons qu'une utilisation correcte peut améliorer les performances et la vitesse du terminal.

Approx n'est pas responsable des erreurs techniques ou éditoriales ou d'autres erreurs ou omissions contenues dans ce guide, directement ou indirectement, ou de tout autre dommage, y compris la perte de données ou de profits, les résultats de l'utilisation ou de la manipulation de ce matériel.

Les informations contenues dans ce manuel contiennent uniquement des informations générales sur le matériel de l'utilisateur et sont sujettes à modification sans préavis. Approx se réserve le droit de modifier la conception du produit, les composants ou les pilotes sans préavis.

Toutes les informations contenues avant l'installation d'un lecteur de disque ou d'un périphérique de stockage doivent être sauvegardées. Approx n'est pas responsable de toute perte de données résultant de l'utilisation, de la non-utilisation ou de la mauvaise utilisation du terminal.

Guide d'entretien quotidien

Pour un nettoyage régulier de l'écran tactile, utilisez uniquement un chiffon doux. Vous pouvez utiliser un chiffon humide pour enlever les taches si nécessaire. Appliquez juste la bonne quantité de détergent pour les taches tenaces. Évitez toujours les solvants acryliques ou polycarbonates. Vous pouvez utiliser un nettoyant pour vitres à base d'ammoniaque uniquement pour la surface de l'écran. L'écran LCD intégré à ce terminal de point de vente est fabriqué avec une technologie de haute précision, mais des pixels lumineux ou des pixels vides peuvent apparaître. De plus, une couleur et une luminosité irrégulières peuvent se produire en fonction de l'angle de vue. Veuillez noter que ce type de phénomène est courant pour les LCD et n'est pas un dysfonctionnement.

Avertissement

• Risque d'explosion si le bloc d'alimentation est remplacé par un bloc d'alimentation incorrect.
• N'ouvrez pas le couvercle et assurez-vous qu'il n'y a aucun composant utilisateur utile à l'intérieur. Apportez l'appareil à un atelier de réparation pour qu'il soit réparé.
• Placer l'équipement sur une surface fiable pendant l'installation. Une chute peut causer de sérieux dommages.

Specifications

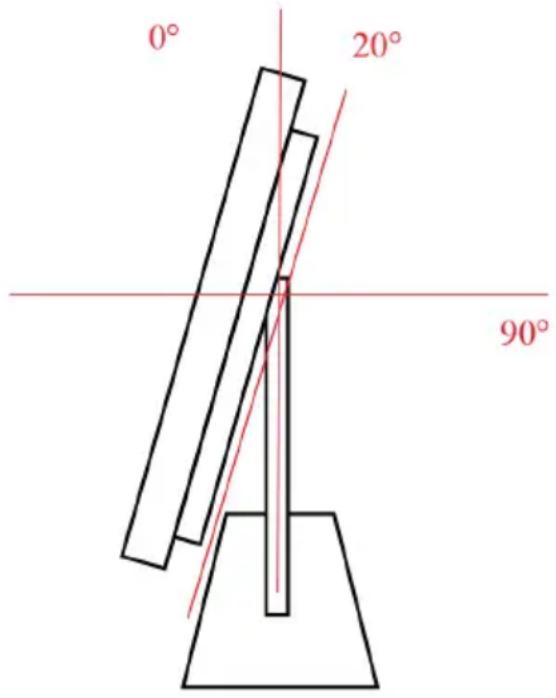

L'écran peut être incliné pour obtenir le meilleur angle de vue. L'angle peut être ajusté comme illustré sur l'image.

Important:

• Ne tirez pas l'écran au-delà de l'angle d'inclinaison maximal, n'appliquez pas de pression excessive sur l'écran et ne poussez pas directement l'écran de l'écran lorsque vous réglez l'angle de l'écran.
• Assurez-vous de tenir le corps lorsque vous tirez sur l'écran afin que le terminal ne puisse pas bouger.
• Le rétroéclairage de l'affichage est un consommable.
• Lorsque l'écran LCD ne peut plus être ajusté et devient plus sombre, vous devez remplacer l'écran LCD. Consultez votre revendeur agréé pour plus de détails.
• Assurez-vous de ne pas vous coincer les doigts lorsque vous réglez l'angle d'affichage.
• Ne cognez pas et ne rayez pas la surface de l'écran en utilisant des objets pointus, tels que des stylos à bille ou des dispositifs similaires sur l'écran. Cela pourrait endommager ou rayer l'écran.

Français

Taille display 15" LCD (avec rétroéclairage LED)
Écran tactile Résolution	max. 1024 x 768
	Technologie tactile Capacitif /
Main Board Processeur	Intel Celeron N5105 Quad Core 2.9GHz
Mémoire système S	O-DIMM 4/8/16 GB DDR4 2666MHz
Stockage HDD 64 /	128 GB SSD M.2
I/O	USB	x 2 (USB)
		x 4 (USB 3.0)
	VGA	x 1
	RS232	x 2
	RJ45	x 1 (10/100/1000)
Port audio x	1 line out x 1 line in
	DC Power	x 1
Speakers	2W
Environnement Temp. d'utilisation 0° a 50°C
	Humidité relative	20% a 85%
Alimentation Adaptateur 12V 5A
OS pris en charge Windows 10, 11, Linux
Certificates	CE/RoHS

Installation du système d'exploitation

Ce produit est conçu pour une utilisation professionnelle et nécessite l'installation d'un système d'exploitation.

Consignes de sécurité, d'entretien et de recyclage

1. Attention : N'ouvrez jamais l'appareil, les pièces internes présentent des risques d'électrocution.
2. N'installez pas cet appareil près d'un point d'eau, par exemple dans une zone mouillée, dans une zone extérieure non protégée ou dans toute zone classée comme humide.
3. Ne connectez pas de câbles autres que ceux spécifiés dans ce manuel. Cela pourrait entraîner un incendie ou un mauvais fonctionnement.
4. Assurez-vous de placer ce produit sur une surface ferme, stable et horizontale. Le produit peut être endommagé ou causer des blessures s'il tombe.
5. Ne placez pas d'objets lourds sur ce produit. Le produit peut être endommagé et causer des blessures s'il tombe.
6. N'insérez pas d'objets dans l'appareil par les trous car ils peuvent entrer en contact avec des points de tension et provoquer des courts-circuits dans les pièces et provoquer des incendies ou des chocs électriques.
7. Ne renversez aucun type de liquide sur l'appareil. Risque d'explosion!
8. Ne pas écraser les câbles d'alimentation, risque de court-circuit!
9. Branchez-le toujours pour l'alimentation ou la charge à la tension recommandée par le fabricant.
10. Nettoyer le produit avec un chiffon doux et sec.
11. Respecter les réglementations locales en matière d'élimination des déchets.

Recyclage

AEE REI-RAEE 5548 Dans ce manuel, le symbole du récipient barré indique que le produit est soumis à une directive européenne 2002/96/CE, les produits électriques ou électroniques, piles, accumulateurs et autres accessoires doivent être collectés séparément.

En fin de vie de l'appareil, utilisez des bacs de recyclage. Ce geste contribuera à réduire les risques pour la santé et à préserver l'environnement.

Les mairies et les distributeurs, vous apporteront les précisions indispensables en matière de recyclage de leur ancien appareil.

Si cet appareil dispose d'une batterie interne, elle doit être retirée et disposée séparément pour une bonne gestion appropriée.
