MANUAL DE UTILIZADOR WH7PA15AM60 WHIRLPOOL

OBRIGADO POR TER ADQUIRIDO UM PRODUTO WHIRLPOOL. Para beneficiar de uma assistência mais completa, registe o seu aparelho em:www.whirlpool.eu/register

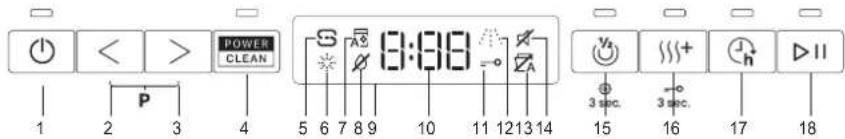

2. Botão programa ANTERIOR

3. Botão programa SEGUINTE

4. Botão da opção Power Clean® com indicador luminoso

11. Indicador luminoso de bloqueio dos botões

12. Indicador luminoso de fase de pré-lavagem (acende-se

quando a fase está ativa)

13. Indicador luminoso de NaturalDry (acende quando não está ativa ou não está

disponível no programa)

14. Indicador luminoso de Som

15. Botão da opção Meia Carga com indicador luminoso/ Denições - prima 3 seg.

16. Botão da opção Secagem Extra com indicador luminoso

17. Botão da opção Início diferido com indicador luminoso

18. Botão INÍCIO/Pausa com luz indicadora

1. Ligue a máquina premindo o botão LIGAR/DESLIGAR .

2. Prima o botão Denições (Meia carga ) durante 3 segundos, até

ouvir um sinal sonoro e o visor apresentar „SEt”.

3. Após um segundo, será apresentada a primeira denição disponível (le-

4. Prima ANTERIOR /SEGUINTE para percorrer a lista de denições dis-

poníveis (ver tabela abaixo), de seguida, prima INÍCIO/Pausa para ver e alterar o valor da denição atualmente selecionada.

5. Prima ANTERIOR /SEGUINTE para alterar o valor, de seguida, prima

INÍCIO/Pausa para guardar o novo valor ou voltar ao menu principal.

6. Para alterar para outra denição, repita os pontos 4 e 5.

VALORES (Padrão - a negrito)* Contador de Ciclos - Número de ciclos de la- vagem efetuados pela máquina de lavar loiça. p. ex. 25 ciclos: 025;p. ex. 13.947 ciclos: 13_947 (deslocação 3 vezes) Nível de Dureza da Água (consulte “PROGRAMAÇÃO DO NÍVEL DE DURE- ZA DA ÁGUA” e “TABELA DE DUREZA DA ÁGUA”) 1 | 2 | 3 | 4 | 5 Nível do Abrilhantador (consulte “AJUSTAR A DOSAGEM DE ABRILHANTA- DOR”) 0 | 1 | 2 | 3 | 4 | 5 NaturalDry (consulte “OPÇÕES E FUNÇÕES”) “1” = Ligado , “0” = Desligado 1 | 0 Som “1” = Ligado , “0” = Desligado 1 | 0 Denições de fábrica Prima INÍCIO/Pausa para repor nas denições de fábrica todos os valores das programações incluídas no menu de programação.

*) O valor por defeito não se aplica ao contador de ciclos.

ENCHER O DEPÓSITO DO SAL

A utilização de sal evita a formação de calcário na loiça e nos componentes funcionais da máquina. O depósito de sal está situado na parte inferior da máquina de lavar loiça (por baixo do cesto inferior no lado esquerdo).

• É obrigatório que o depósito de sal nunca esteja vazio.

• É importante denir a dureza da água.

trário ao dos ponteiros do relógio).

2. Posicione o funil (ver a gura) e encha o depósito de sal até ao rebordo

(aprox. 0,5 kg); é normal que saia alguma água.

3. Apenas na primeira vez em que o zer: encha o depósito de sal com água.

4. Retire o funil e limpe qualquer resíduo de sal da abertura.

Certique-se de que a tampa está bem apertada para que não entre detergen- te no depósito durante o programa de lavagem (tal pode danicar o amacia- dor de água de modo irreparável). Execute um programa de cada vez, assim que completar o enchimento do depósito de sal para evitar a corrosão.

SISTEMA DE DESENDURECIMENTO DA ÁGUA

O descalcicador de água reduz automaticamente a dureza da água evitan- do, consequentemente, a acumulação de calcário no aquecedor, e contri- buindo também para uma melhor eciência de limpeza. Este sistema regenera-se com sal, portanto, é necessário reabastecer o recipiente de sal sempre que este estiver vazio. A frequência da regeneração depende da denição do nível de dureza da água - a regeneração ocorre uma vez a cada 4-6 ciclos Eco com uma de- nição de dureza da água de nível 3. O processo de regeneração ocorre no início do ciclo com a adição de água fresca.

• Uma única regeneração consome: ~3 litros de água;

• Demora até 5 minutos adicionais para o ciclo;

O abrilhantador facilita a SECAGEM da loiça. O distri- buidor de abrilhantador A deve ser enchido quando o indicador luminoso de REABASTECIMENTO DO ABRI- LHANTADOR no painel de comandos se acender.

2. Encha cuidadosamente com abrilhantador até ao

entalhe de referência máximo (110 ml) da área de enchimento, evitando derramá-lo. Se isso acon- tecer, limpe imediatamente com um pano seco.

3. Pressione a tampa para baixo até ouvir um clique

de fecho. NUNCA deite o abrilhantador diretamente na cuba da máquina.

Para abrir o distribuidor de detergente, utilize o dispositivo de abertura C. Coloque o detergente apenas no distribuidor seco D. Coloque a quan- tidade de detergente para pré-lavagem direta- mente na cuba.

1. Para dosear o detergente, consulte as informações anteriormente men-

cionadas para adicionar a quantidade correta. No interior do distribuidor D, existem indicações que ajudam a dosear o detergente.

2. Elimine os resíduos de detergente dos rebordos do distribuidor e feche

a tampa até fazer clique.

3. Feche a tampa do distribuidor de detergente puxando-a para cima até

que o dispositivo de fecho esteja xo no devido local. O distribuidor de detergente abre-se automaticamente no momento certo, de acordo com o programa. A utilização de detergentes inapropriados para máquinas de lavar loi- ça poderá causar avarias ou danos no aparelho. Antes de utilizar o aparelho, leia atentamente as instruções de instalação e de segurança. Após a instalação, certique-se de que remove todas as peças de proteção de transporte da máquina de lavar loiça. EFETUE ALEITURA

Guia Rápido Os dados do programa ECO são avaliados em condições laboratoriais de acordo com a norma europeia EN 60436:2020. Nota para os Laboratórios de Ensaio: para informações sobre as condições do ensaio comparativo EN, solicitar ao endereço: dw_test_support@europeanappliances.com Não é necessário efetuar qualquer tipo de pré-tratamento da loiça antes de iniciar os programas. *) Nem todas as opções podem ser utilizadas em simultâneo. **) Os valores apresentados para todos os programas, à exceção do programa Eco, são meramente indicativos. O tempo real poderá variar dependendo de vários fatores, tais como a temperatura e a pressão da água de entrada, a temperatura ambiente, a quantidade de detergente, a quantidade e o tipo de carga, o equilíbrio da carga, as opções adicionais selecionadas e a calibragem do sensor. A calibragem do sensor pode aumentar a duração do programa até 20 min. Programa Descrição dos programas Fase de secagemNatural Dry Opções disponíveis

Duração do programa de lavagem (h:min)

Consumo de água (litros/ ciclo) Consumo de energia (kWh/ciclo)

Eco 50°- O programa Eco é ideal para lavar loiça com um nível de sujidade normal, sendo o programa mais eciente para o efeito em termos da sua utilização combinada de energia e de água e estando em conformidade com a legislação de conceção ecológica da UE. 4:30 9,9 0,55

Auto Intensivo 65° - Programa automático para loiça e tachos muito sujos . Deteta o nível de suji- dade da loiça e ajusta o programa. Quando o sensor está ativado para detetar o nível de sujidade da loiça, é apresentada uma animação no visor e a duração do ciclo é atualizada. 2:25-3:10 15,5-24,5 1,30-1,70

Auto Misto 55° - Programa automático para loiça com um nível de sujidade normal, com resíduos de alimentos secos. 1:20-3:00 7,5-19,5 0,75-1,20

Auto Rapido 50° - Programa automático para loiça com um nível de sujidade normal e leve. Ciclo diário, que garante um desempenho de limpeza e secagem ideais num período de tempo mais curto. 1:00-1:50 7,5-15,5 0,70-1,10

Rapid 45° - Este programa é recomendado para uma quantidade limitada de loiça com um nível de sujidade leve, sem resíduos de ali- mentos secos. Não inclui uma fase de secagem.

Silencioso 55° - Adequando para um funcionamento noturno do aparelho. Garante um desempenho de limpeza e secagem ideais com a menor emissão menor de ruído possível. 3:50-4:10 10,5-14,5 0,80-1,15

Desinfeção 65° - Loiça com um grau de sujidade normal ou muito suja, com uma ação antibacteriana suplementar. Programa a utilizar para efetuar a manutenção da máquina de lavar loiça.

Pré-Lavagem - Utilizado para refrescar a loiça a ser lavada mais tarde. Neste programa não é utilizado detergente.

1:15 11,0 1,10 DESCALCIFICAR – Alarme - Foi detetada a acumulação de calcário nos componentes internos da máquina. Verique se a Denição de Dureza da Água está no valor correto e se o depósito de sal tem sal (consulte PRIMEIRA UTILIZAÇÃO), depois utilizar um produto descalcicador (reco- menda-se a marca WPro) com o programa Limpeza Automática. Após uma descalcicação bem sucedida, o ícone deixará de ser exibido. «Se le azioni di cui sopra non vengono eseguite, le prestazioni del prodotto si deteriorano. L’avviso DESCALCIFICAR inizierà a lampeggiare e l’allarme «dES» apparirà sul display. Se non si interviene, l’apparecchio consentirà di avviare solo un certo numero di cicli (indicato durante la visualizzazione dell’allarme «dES» ) e quindi si BLOCCHERÀ per evitare danni ai componenti, rendendo disponibile solo il programma Limpeza Automática. Eseguen- do una decalcicazione completa, il prodotto si sblocca. In caso di quantità estremamente elevate di calcare, potrebbe essere neces- sario eseguire la decalcicazione due volte per essere eciente. POWER CLEAN® - Graças aos jatos de potência suplementar, esta opção permite uma lavagem mais intensa e rigorosa no cesto inferior, na área específica. Esta opção é recomendada para a lavagem de tachos e panelas. (Consulte a seção de carregamento Power Clean®). SECAGEM EXTRA - A temperatura mais elevada durante a lavagem final e a fase de secagem alargada permite um processo de secagem melhorado. A opção SECAGEM EXTRA provoca o aumento da duração do ciclo de lavagem. INÍCIO DIFERIDO - O início do programa poderá ser diferido, num período entre 0:30 e 24 horas. Não é possível denir a função INÍCIO DIFERIDO depois de um programa ter começado. NaturalDry - trata-se de um sistema de secagem por convecção que abre automaticamente a porta durante/após o ciclo de secagem, de forma a ga- rantir um excelente desempenho de secagem diariamente. A porta abre-se a uma temperatura que é segura para os seus móveis de cozinha. Como pro- teção adicional contra o vapor, é fornecida juntamente com a máquina de lavar loiça uma película de proteção especialmente concebida para o efeito DETEÇÃO - Quando o sensor está ativado para detetar o nível de sujidade da loiça, é apresentada uma animação no visor (cerca de 20 min.) e a duração do ciclo é atualizada. A função de DETEÇÃO aplica-se ao nível de sujidade da loiça e está presente em todos os ciclos (exceto Eco), ajustando o programa em conformidade. As OPÇÕES podem ser selecionadas/desselecionadas após a escolha do programa, ao premir diretamente o botão correspondente (se disponível - o indicador acen- de-se) (consulte PAINEL DE CONTROLO). Se uma opção não for compatível com o programa selecionado (consulte a TABELA DE PROGRAMAS) o LED correspondente pisca rapidamente 3 vezes e é emitido um sinal sonoro. A opção não será ativada. Uma opção pode alterar a duração ou o consumo de água ou energia do programa. MEIA CARGA - Se a carga de loiça a lavar for reduzida poderá ser utili- zado o programa de meia carga para poupar água, eletricidade ou tempo, dependendo do programa selecionado. Lembre-se de reduzir a quantidade de detergente. Alarme -TORNEIRA DA ÁGUA FECHADA - Fica intermitente quando não está a entrar água ou quando a torneira da água está fechada.

Efetue aleitura do código QR no seu aparelho para obter informações mais detalhadas. BLOQUEIO DOS BOTÕES - Um longo premir do botão (durante 3 se- gundos) SECAGEM EXTRA ativa a função de BLOQUEIO DOS BOTÕES. A função de BLOQUEIO DOS BOTÕES irá bloquear o painel de comandos, ex- ceto o botão LIGAR/DESLIGAR. Para desativar o BLOQUEIO DOS BOTÕES, volte a premir longamente o respetivo botão.PTGuia Rápido

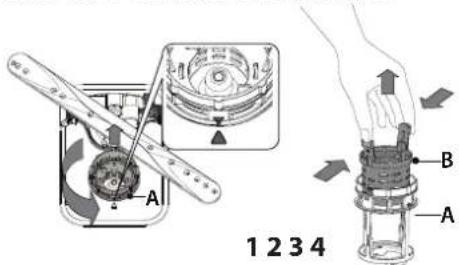

A máquina de lavar loiça não pode ser utiliza- da sem ltros ou com os ltros soltos. É importante que, ao reinstalar o ltro, os dois triângulos apresentados na ampliação se en- contrem (Fig. 1). Caso encontre quaisquer objetos estranhos (tais como vidros e porcelana partidos, ossos de comida, semen- tes de frutos, etc.) remova-os cuidadosamente. Inspecione o coletor e retire quaisquer restos de co- mida. NUNCA RETIRE a proteção da bomba do ci- clo de lavagem ((apresentado por uma seta) (Fig. 4).

O terceiro cesto foi concebido para co- locar os talheres. Po- sicione os talheres conforme se mostra na gura. Uma disposição se- parada dos talheres facilita a sua remo- ção após a lavagem e melhora o desempenho da lavagem e da secagem. As facas e os outros utensílios aados têm de ser colocados com as lâ- minas voltadas para baixo. O cesto dos talheres está equipado com dois tabuleiros laterais deslizantes para aproveitar ao máximo a altura do espaço em baixo e permitir a coloca- ção de objectos altos no cesto superior. CESTO SUPERIOR Carregue neste cesto a loiça frágil e leve: copos, chávenas, pires, tigelas. O cesto superior tem suportes rebatíveis, que podem ser utilizados numa posição vertical para colocar pires de chá/sobremesa ou numa posição inferior, para colocar tigelas e recipientes. (exemplo de carga no cesto superior)

AJUSTAR A ALTURA DO CESTO SUPERIOR

É possível ajustar a altura do cesto superior: utilize uma posição mais elevada para colocar loiça mais volumosa no cesto inferior e uma posição mais baixa para apro- veitar ao máximo os suportes rebatíveis, criando mais espaço superior e evitando o choque com os objetos colocados no cesto inferior. Recomendamos vivamente que não ajuste a altura do cesto quando este está carregado. NUNCA eleve ou baixe o cesto apenas de um lado. ABAS DOBRÁVEIS COM POSIÇÃO AJUSTÁVEL As abas laterais podem ser dobradas ou desdobradas para otimizar a disposição da loiça dentro do cesto. Os copos de vinho podem ser posicionados em segurança nas abas do- bráveis, introduzindo o pé de cada copo nas ranhuras cor- respondentes. CESTO INFERIOR Para tachos, tampas, pratos, saladeiras, talheres, etc.. Os pratos e as tampas grandes devem ser colocados dos lados, a m de evitar interferên- cias com o braço aspersor. O cesto inferior tem suportes rebatíveis, que podem ser util izados numa posição vertical para colocar pratos ou numa posição horizontal (inferior) para colocar facilmente tachos ou saladeiras. (exemplo de carga para o cesto inferior) POWER CLEAN® A função Power Clean® utiliza jatos de água es- peciais situados na parte traseira da cuba para lavar os objetos mais sujos com maior intensida- de. O cesto inferior tem uma zona de espaço adicional, um suporte especial de puxar na parte traseira do cesto que pode ser utilizado para o suporte de frigideiras ou para os tabuleiros de forno na posição vertical, o que permite que ocupem menos espaço. Colocando os tachos/panelas voltados para o componente Power Clean®, ative a função POWER CLEAN® no painel. CONTADOR DE CICLOS - Esta função mostra o número de ciclos que a máquina de lavar loiça efetuou. Para o número de ciclos 0-999, é apresentado um número xo. Exemplo para 25 ciclos. Quando o número do ciclo é superior a 1000, o número aparece no ecrã. O símbolo “_” representa o “.”, como por exemplo: 1.000 = 1_000, 13.947= 13_947 (o número desloca-se 3 vezes). Exemplo para

Após a visualização do ciclo, o ecrã volta a visualizar “

NOTA: A máquina de lavar loiça pode já ter efetuado cerca de 30 ciclos. Tal deve-se ao processo de qualidade alargado efetuado durante a produção. Garante uma maior qualidade do produto.

CAPACIDADE: 15 talheres padrão

LIMPEZA E MANUTENÇÃO

Poderá encontrar mais informações no Guia De Referência existente no website.

LIMPAR OS BRAÇOS ASPERSORES

Por vezes, os restos de comida podem acumular-se nos braços aspersores e bloquear os orifí- cios utilizados para pulverizar a água. Assim, recomenda-se que verique periodicamente os braços e que os limpe com uma escova pequena não metálica. Para remover o aspersor supe- rior, deverá removê-lo junta- mente com o coletor. É possível remover o braço aspersor in- ferior puxando-o para cima e rodando-o no sentido contrário ao dos ponteiros do relógio. A montagem do braço asper- sor é feita puxando-o para baixo e ro- dando-o no sentido dos ponteiros do relógio. É possível remover o braço aspersor su- perior pressionando-o para cima e de- pois rodando-o no sentido contrário ao dos ponteiros do relógio. A montagem do braço aspersor é feita puxando-o para cima e rodando-o no sentido dos ponteiros do relógio.PT

Guia Rápido Caso a sua máquina de lavar loiça não funcione corretamente, verique se consegue resolver o problema através das soluções apresentadas na lista que se segue. Para outros erros ou problemas, entre em contato com o Serviço de Pós-venda Autorizado, cujos detalhes de contacto podem ser encontrados no livrete da garantia. As peças sobressalentes estarão disponíveis por um período de até 7 ou até 10 anos, de acordo com os requisitos especícos do Regulamento. PROBLEMAS

CAUSAS POSSÍVEIS SOLUÇÕES

O indicador de descalcicação está aceso ou a piscar intermi- tentemente; O alarme «dES» é apresentado. Existe acumulação de calcário nos componen- tes internos do aparelho. Descalcique imediatamente o aparelho utilizando o programa Limpeza Automática e um produto de descalcicação disponível no mercado (con- sulte OPÇÕES E FUNÇÕES). Encha o depósito com sal. Verique a denição de dureza da água. Se o aparelho não for descalcicado, deixará de funcionar. A máquina de lavar loiça não se enche de água. O visor apresenta: H2O e está aceso; é emitido um alarme sonoro.” Não há abastecimento de água ou a torneira está fechada. Certique-se de que há água ou que a torneira está aberta. A mangueira de entrada de água está dobrada. Verique a mangueira de entrada de água (ver INSTALAÇÃO). Feche a porta e prima o botão INÍCIO/Pausa. O ltro da mangueira de entrada de água está obstruído; é necessário limpá-lo. Verique e limpe o ltro da mangueira de entrada de água. Feche a porta eprima o botão INÍCIO/Pausa. A máquina de lavar loiça termina o ciclo prematura- mente. O visor apresenta: F8 E3. O ltro está obstruído com resíduos de alimentos ou calcário. Limpe o ltro e descalcique o aparelho (ver LIMPAR O CONJUNTO DE FIL- TROS e INSTRUÇÕES DE DESCALCIFICAÇÃO). Mangueira de drenagem numa posição demasiado baixa ou com o sifão no sistema de esgotos doméstico. Verique se a extremidade da mangueira de drenagem está colocada à altura correta (ver INSTALAÇÃO). Verique o sifão no sistema de esgotos doméstico e instale um disjuntor de sifão/válvula de admissão de ar se necessário. Existe uma quantidade excessiva de loiça. O detergente não foi doseado corretamente ou não é adequado para utilização em máquinas de lavar loiça (ver ENCHER O DISTRIBUIDOR DE DETERGENTE). Existe ar no abastecimento de água. Verique se existem fugas ou quaisquer outros problemas no abastecimen- to de água que estejam a causar a entrada de ar. A secagem da loiça não é efetuada corretamente. Não existe abrilhantador ou a dosagem é muito baixa. Certique-se de que o distribuidor do abrilhantador está cheia (ENCHER O DISTRIBUIDOR DE ABRILHANTADOR). A utilização de apenas pastilhas multi- funções não proporciona efeitos de secagem tão bons como a utilização de abrilhantador líquido. A loiça foi retirada da máquina após a abertura automática da porta, mas antes do término efetivo do ciclo. Certique-se de que o ciclo terminou antes de começar a retirar a loiça da máquina (ver UTILIZAÇÃO DIÁRIA). Para resultados de secagem ainda melho- res, é recomendável deixar a loiça dentro da máquina com a porta aberta durante 15 minutos após o término do ciclo. A loiça ca posicionada demasiadamente na horizontal. Se notar poças de água no interior das cavidades de xícaras, canecas ou tigelas, tente carregar a loiça (principalmente no cesto superior) proporcio- nando uma maior inclinação, de forma a que escorra uma maior quantida- de de água antes de iniciar a secagem. O ciclo selecionado não possui a fase de secagem. Na TABELA DE PROGRAMAS, verique se o programa selecionado dispõe de fase de secagem. Um ciclo sem fase de secagem pode não fornecer a eciência de secagem desejada, portanto, é recomendável alterar a seleção do ciclo para um que possua uma fase de secagem. A loiça é antiaderente ou de plástico. É normal que permaneçam algumas gotas de água neste tipo de material. Os pratos e os copos apre- sentam calcário ou uma película esbranquiçada. Reservatório do sal está vazio. Encha o reservatório com sal assim que possível. A colocação da máquina em funcionamento sem sal poderá causar danos aos seus componentes internos. A denição da dureza da água está demasiado baixa. Aumente a denição (ver TABELA DE DUREZA DA ÁGUA). A tampa do depósito de sal não está bem fechada. Verique e feche a tampa do depósito do sal. O depósito do abrilhantador está vazio ou a dosagem do abrilhantador é insuciente. Encha o distribuidor com abrilhantador e verique as denições de dosa- gem (ver ENCHER O DISTRIBUIDOR DE ABRILHANTADOR). A máquina de lavar loiça apresenta a mensagem F8 E5. A válvula está bloqueada ou avariada. Feche a torneira da água, se possível. Não desligue a fonte de alimentação. Contacte a Assistência. A fuga de detergente. Depende do detergente líquido utilizado e pode ser acentuada em caso de ativação da opção de atraso. Pequenas fugas não causam avarias na máquina e podem ser evitadas mudando o tipo de detergente líquido ou utilizando pastilhas.

RESOLUÇÃO DE PROBLEMAS

Efetue aleitura do código QR no seu aparelho para obter informações mais detalhadas. As políticas da empresa, documentação padrão, encomenda de peças sobresselentes einformações adicionais sobre oproduto poderão ser consultadas em:

• Utilize ocódigo QR no seu produto.

• Visitando anossa página web docs.whirlpool.eu/docs eparts-selfservice.europeanappliances.com

• Em alternativa, contacte onosso Serviço Pós-venda (através do número de telefone contido no livrete da garantia). Ao contactar onosso Serviço Pós-Venda, indique os códigos fornecidos na placa de identicação do seu produto. Ainformação relativa ao modelo pode ser obtida utilizando ocódigo QR indicado na etiqueta energética. Aetiqueta inclui tam- bém oidenticador do modelo, que pode ser utilizado para consultar oportal de registo em https://eprel.ec.europa.eu. IEC 436

®/TM/ © 2024 Whirlpool. Produzido sob licença33
