MANUAL DE UTILIZADOR GV64HBK Glem Gas

Antes de instalar e utilizar o aparelho convidamo-lo a ler este manual de instruções. É muito importante conservar o manual junto do aparelho para qualquer futura consulta. Se este equipamento for vendido ou cedido a terceiros, certifique-se que o novo utilizador recebe o livro de instruções também, para que este possa aprender a funcionar com o aparelho. Este manual destina-se a mesas de encastrar da 3 classe. O fabricante declina toda a responsabilidade no caso de eventuais danos em pessoas e bens, provocados por uma instalação incorrecta ou por um uso impróprio, errado ou irracional do aparelho. ATENÇÃO: - A instalação deve ser executada por pessoal competente e credenciado segundo a regulamentação em vigor. - Este aparelho não se destina à utilização por pessoas (incluindo as crianças) com capacidades psíquicas ou motoras reduzidas, ou que não tenham experiência e conhecimento, a não ser que sejam supervisionadas ou instruídas para a utilização do aparelho por uma pessoa responsável pela segurança delas. - As crianças devem ser mantidas sob vigilância para impedir que brinquem com o aparelho. - Vigiar as crianças durante todo o tempo de funcionamento do aparelho, cuidando para que não estejam na sua vizinhança e que não toquem na superfície antes da mesma estar totalmente arrefecida. - Antes de alimentar o aparelho, verificar se o mesmo está correctamente regulado para a família de gás disponível (ver parágrafo “instalação”). - Antes de qualquer manutenção ou limpeza retirar a ficha do aparelho da tomada eléctrica e deixá-lo arrefecer. - Assegurar-se de que existe uma boa circulação de ar em torno do aparelho a gás. Uma má ventilação produz carência de oxigénio. - No caso de uma utilização intensa e prolongada do aparelho pode ser necessário um arejamento suplementar, por exemplo, abrindo uma janela ou aumentando a potência de aspiração mecânica, se existir. - Os produtos da combustão devem ser evacuados para o exterior através de um “pano de chaminé” ou de um ventilador, se tal for permitido (ver parágrafo “instalação”). - Para eventuais intervenções ou modificações dirigir-se a um Centro de Assistência Técnica autorizado e exigir peças de substituição originais. A etiqueta do produto, com o número de série, está colada sobre a mesa de encastrar a gás. Declaração de conformidade: Declaramos que nossos produtos cumprem com os actuais directivas europeias, ordens e regulamentos e os requisitos estabelecidos nas normas de referência. ATENÇÃO !!!! - NÃO USAR alto-falantes, torradeira, frigideiras de ferro ou grades para a carne de aço inoxidável nos queimadores de gás. - UTILIZE apenas panelas, conforme descrito no "Utilizar os queimadores" parágrafo.32 MODELO

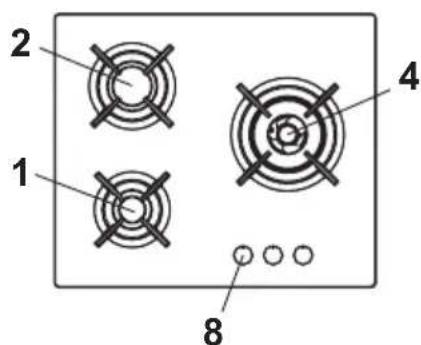

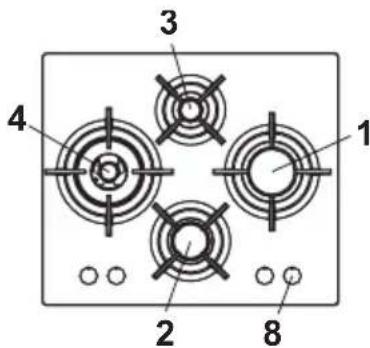

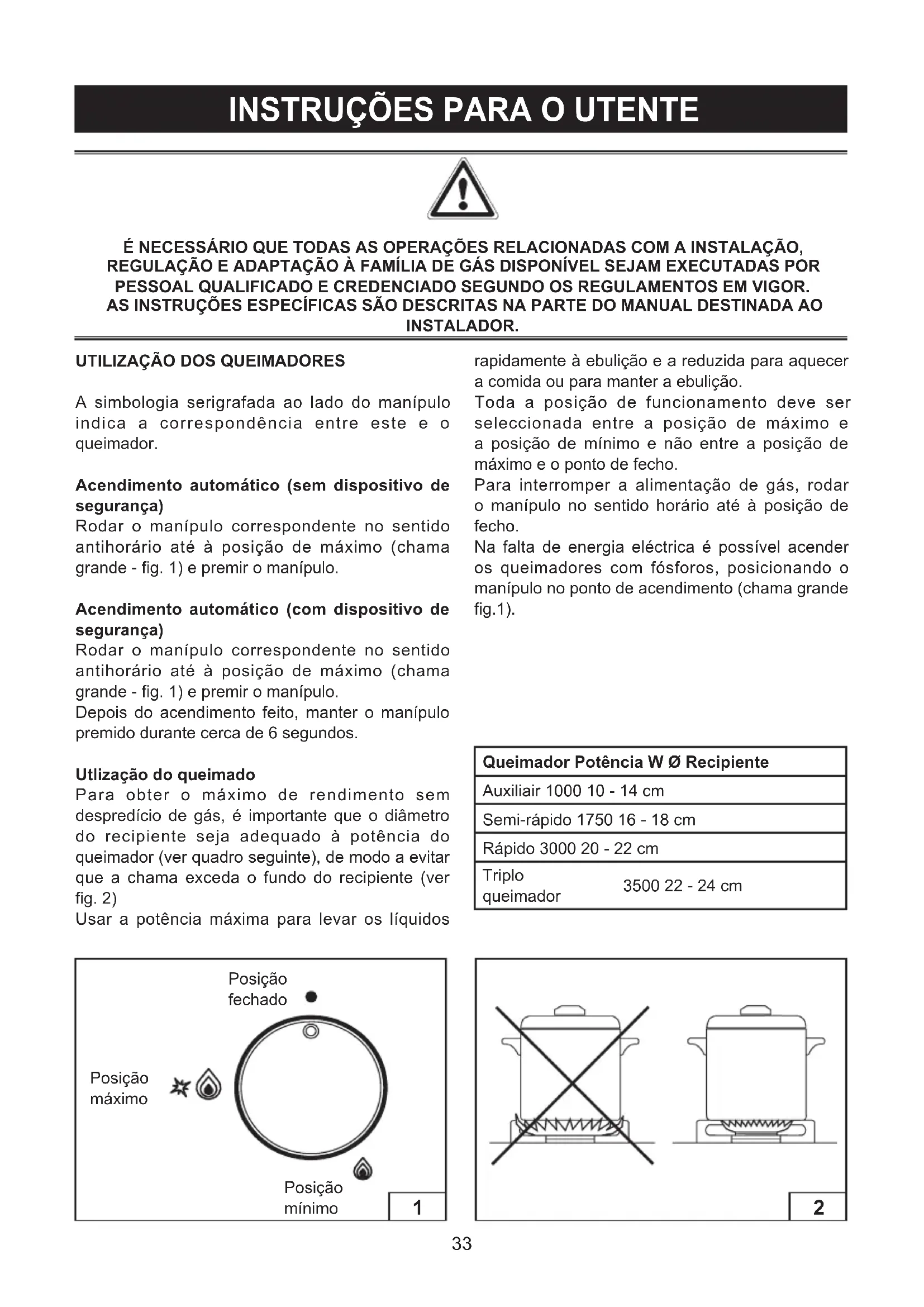

UTILIZAÇÃO DOS QUEIMADORES

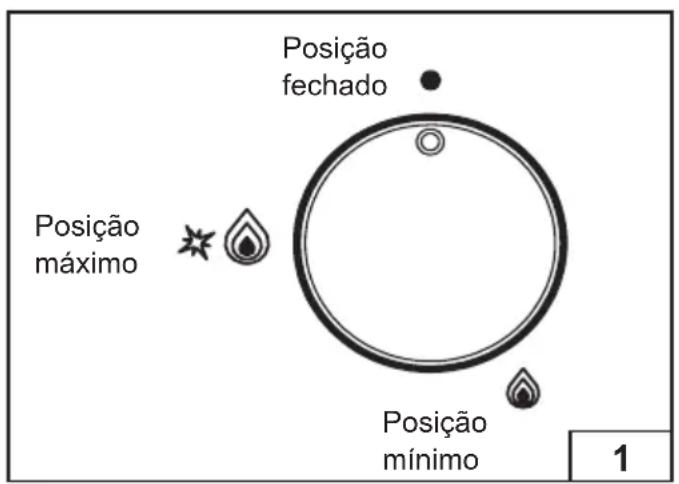

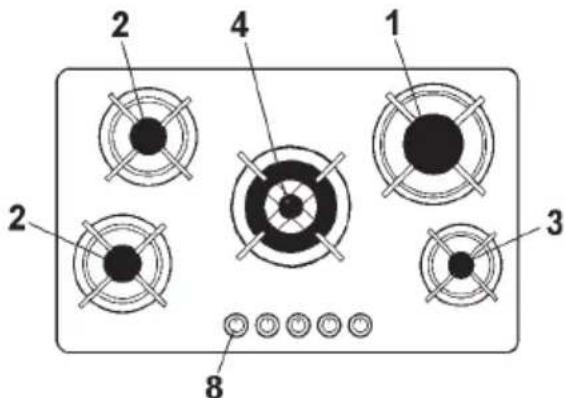

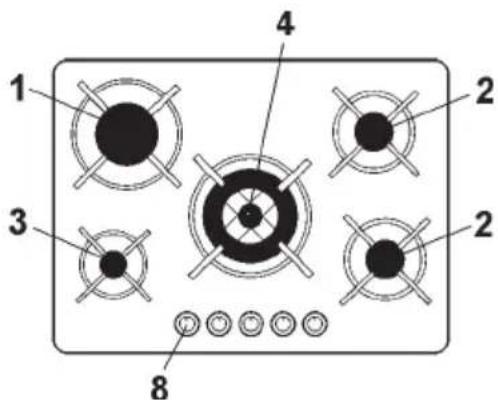

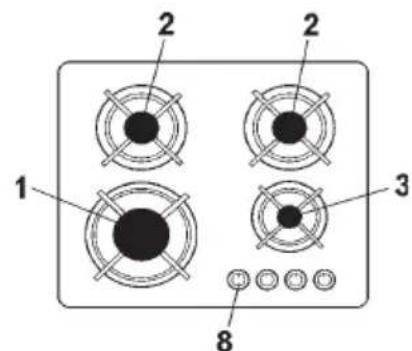

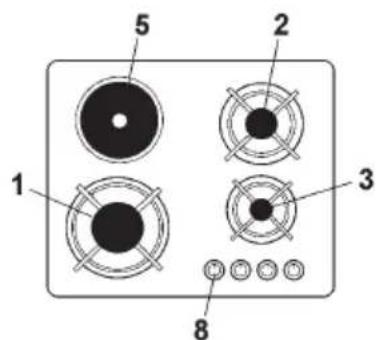

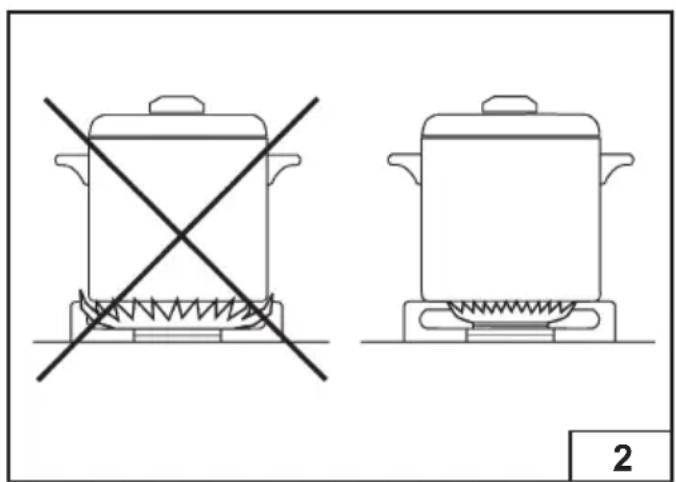

A simbologia serigrafada ao lado do manípulo indica a correspondência entre este e o queimador. Acendimento automático (sem dispositivo de segurança) Rodar o manípulo correspondente no sentido antihorário até à posição de máximo (chama grande - fig. 1) e premir o manípulo. Acendimento automático (com dispositivo de segurança) Rodar o manípulo correspondente no sentido antihorário até à posição de máximo (chama grande - fig. 1) e premir o manípulo. Depois do acendimento feito, manter o manípulo premido durante cerca de 6 segundos. Utlização do queimado Para obter o máximo de rendimento sem despredício de gás, é importante que o diâmetro do recipiente seja adequado à potência do queimador (ver quadro seguinte), de modo a evitar que a chama exceda o fundo do recipiente (ver fig. 2) Usar a potência máxima para levar os líquidos rapidamente à ebulição e a reduzida para aquecer a comida ou para manter a ebulição. Toda a posição de funcionamento deve ser seleccionada entre a posição de máximo e a posição de mínimo e não entre a posição de máximo e o ponto de fecho. Para interromper a alimentação de gás, rodar o manípulo no sentido horário até à posição de fecho. Na falta de energia eléctrica é possível acender os queimadores com fósforos, posicionando o manípulo no ponto de acendimento (chama grande fig.1). Queimador Potência W Ø Recipiente Auxiliair 1000 10 - 14 cm Semi-rápido 1750 16 - 18 cm Rápido 3000 20 - 22 cm Triplo queimador 3500 22 - 24 cm Posição fechado Posição máximo Posição mínimo34

INSTRUÇÕES PARA O UTENTE

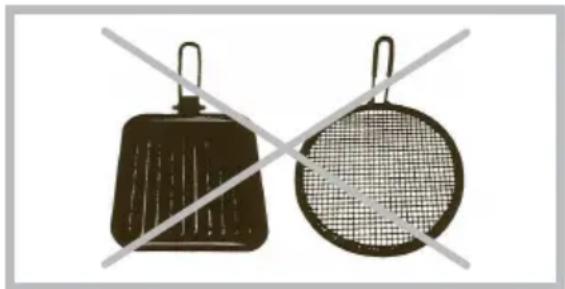

Advertência - Vericar sempre se o manípulo está na posição de “fechado” (ver g.1) quando o aparelho não está em funcionamento. - No caso de extinção acidental da chama o dispositivo de segurança, depois de alguns segundos, interromperá automaticamente o uxo de gás. Para restabelecer o acendimento, levar o manípulo ao ponto de acendimento (chama grande - g. 1). - Durante a cocção com gordura ou óleo redobrar a atenção sobre os mesmos pois, quando sobreaquecidos, podem inflamar-se. - Não utilizar “spray” nas proximidades do aparelho quando este está em funcionamento. - Não devem ser colocadas, sobre o queimador, recipientes instáveis ou deformadas para evitar acidentes tais como entornar ou transbordar. - Assegurar-se de que a asa do recipiente está posicionada correctamente. - Quando se acender o queimador, verificar se a chama está regulada e baixá-la ou apagá-la sempre antes de retirar o recipiente. DISCO ELECTRICO O disco electrico é comandado por um interruptor de sete posições, e para ligar o disco basta rodar o manipulo em qualquer dos dois sentidos. A luz piloto vermelha manter-se-á acesa enquanto o disco estiver em funcionamento. Seguidamente alertamos para alguns pontos, para uma boa utilização dos discos electricos. Avisos - Use unicamente tachos com fundo plano, de preferencia termico,de preferencia de diametro ìgual ou pouco maior ao do disco. - Não ligue o disco sem ter um tacho em cima do mesmo. - Não cozinhe nenhum alimento directamente no disco electrico. - Desligue o disco alguns minutos antes de acabar o cozinhado. - Depois de utilizar o disco electrico durante um prolongado espaço de tempo, este fica muito quente, por isso não toque nunca no disco, nem ponha nenhum objecto. - Para maior duração do disco, este deve ser limpo com produtos apropriados que deverá comprar em lojas da especialidade. NB. Quando ligar o disco electrico convem fazê-lo na posição n°1, durante 30 minutos, para eliminar residuos de oleo e material de conservação que o disco tem por ser novo.

NUMERO ACQUECIMENTO TIPO DE COZINHADO

0 Desligado 1 Muito baixo Para aquecer pequenas quant. Liquidos 2 Baixo Para aquecer médias quant. Liquidos prepar molhos, e cremes longos. 3 Morno Para descongelar alimentos, fazer estufados em pouca fervura 4 Médio Para cozinhados que necesitam fervura como carnes ou peixe 5 Quente Para assados, grelhados e estufados 6 Muito quente Para grandes ferveduras35

INSTRUÇÕES PARA O UTENTE

LIMPEZA Antes de qualquer operação, desligar o aparelho da rede de alimentação eléctrica. Não utilizar máquinas de lavar a vapor para limpar o aparelho. Aconselha-se a actuar sempre com o aparelho frio. Partes esmaltadas As partes esmaltadas devem ser lavadas com um pano húmido em saponária ou detergente não abrasivo. Não use nunca produtos abrasivos ou corrosivos nesta limpeza. Partes em inox As partes em inox poderão escurecer, se em contacto com água muito calcária ou detergentes abrasivos por um longo período de tempo. Devem ser limpas com um pano húmido em saponária e secas com um pano macio. Para manter o brilho utilizar periodicamente produtos químicos apropriados, que se encontram à venda. Queimadores e grelhas Estas peças podem ser retiradas para facilitar a limpeza. Os queimadores devem ser lavados com uma esponja e um produto saponário ou com detergente leve, bem enxutos e colocados nos seus alojamentos. Verificar se os canais dos espalhadores não estão obstruídos. Verificar se o termopar do dispositivo de segurança e a vela de acendimento estão sempre bem limpos para garantir um funcionamento optimizado. Torneiras de gás A eventual lubrificação das torneiras deve ser executada exclusivamente por pessoal especializado. No caso de endurecimento anormal do funcionamento das torneiras de gás contactar o Serviço de Assistência. Diretiva 2012/19 / UE (WEEE). Esta nota informativa é endereçada exclusivamente aos proprietários de dispositivos que apresentar o símbolo da Fig. A na etiqueta adesiva mostrando os dados técnicos aplicados no próprio produto (etiqueta matricular): Este símbolo indica que o produto éclassicados de acordo com os regulamentos atuais, como equipamentos elétricos ou eletrônicos e e Em conformidade com a Diretiva 2012/19 / UE (WEEE), portanto, no nal do seu próprio vida útil, devem ser tratados separadamente do lixo doméstico, entregá-lo gratuitamente em um ponto de coleta separado para equipamentos produtos elétricos e eletrônicos ou devolvê-lo ao revendedor ao comprar um novo dispositivo equivalente. O utilizador é responsável pela colocação do aparelho no nal da sua vida útil nas instalações de recolha adequadas, sob pena das penalidades previstas pela legislação atual em matéria de resíduos.A coleta seletiva apropriada para o subseqüente início do descarte do equipamento para reciclagem, tratamento e descarte ambientalmente compatível ajuda a evitar possíveis efeitos negativos sobre o meio ambiente e a saúde e favorece a reciclagem dos materiais dos quais o produto é composto.Para obter informações mais detalhadas sobre os sistemas de coleta disponíveis, entre em contato com o serviço de coleta de lixo local ou com a loja onde a compra foi feita.Os fabricantes e importadores cumprem sua responsabilidade pela reciclagem, tratamento e descarte ambientalmente compatíveis, seja diretamente ou participando de um esquema coletivo. Fig.A36

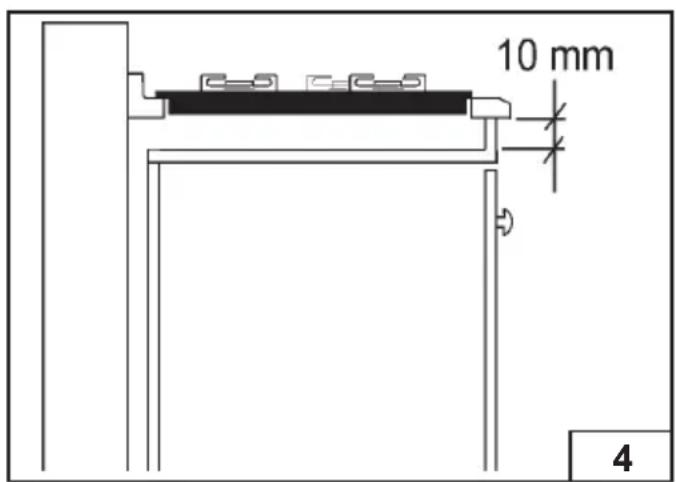

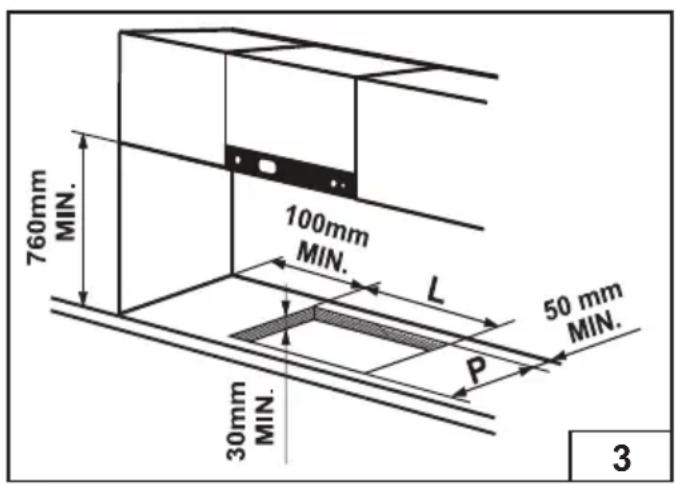

AS OPERAÇÕES A SEGUIR INDICADAS DEVEM SER EFECTUADAS NO RESPEITO PELOS REGULAMENTOS EM VIGOR E EXCLUSIVAMENTE POR PESSOAL QUALIFICADO E CREDENCIADO. O FABRICANTE DECLINA TODA A RESPONSABILIDADE POR DANOS CAUSADOS A PESSOAS, ANIMAIS OU BENS, DERIVADOS DA NÃO OBSERVÂNCIA DE TAIS DISPOSIÇÕES. INSTALAÇÃO Montagem da mesa de encastrar O aparelho é construído para ser encastrado num móvel resistente ao calor. As paredes dos móveis devem ser resistentes a uma temperatura de 65 ºC. acima da temperatura ambiente, segundo a norma europeia EN 30 335- 1-2-3. O aparelho é do tipo "Y", ou pode ser instalado com uma parede lateral, à direita ou à esquerda do fogão Evitar a instalação do aparelho na proximidade de materiais inflamáveis, como cortinados, esfregões, etc. Fazer uma abertura no tampo da mesa das dimensões mostradas na fig.3 para que haja uma distância de pelo menos 50 mm da borda traseira do aparelho instalado e 100 mm das paredes laterais adjacentes. MODELO L (mm) P (mm)290 270 480600 - 700 550 480900 755 480 A eventual presença de uma suspenção sobre a mesa de trabalho, deve prever-se uma distância mínima do topo de 760 mm. Aconselha-se a isolar o aparelho do móvel que o suporta com um separador deixando um espaço de depressão com, pelo menos, 10 mm (ver fig. 4). Este aparelho é da classe 3.

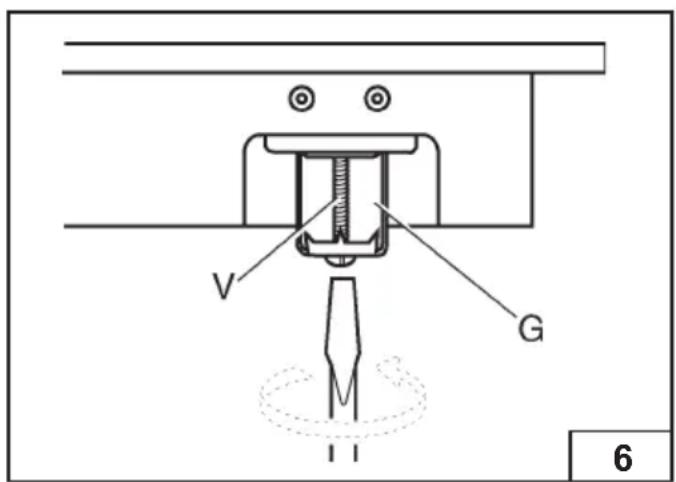

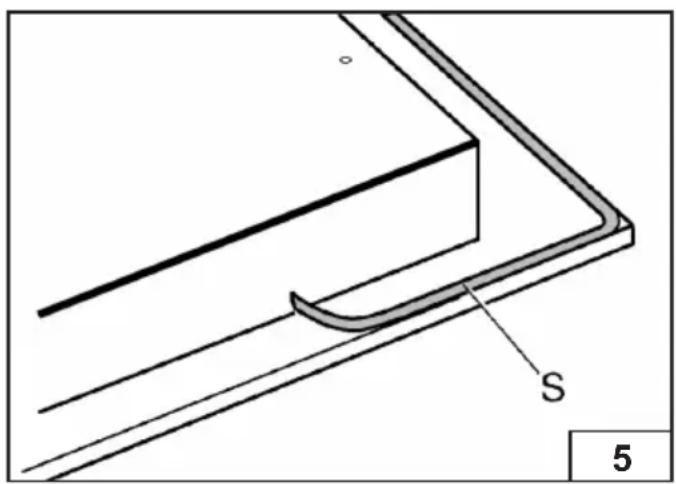

Fixação da mesa de encastrar Todas as mesas são providas de uma guarnição especial. - Retirar as grelhas e os queimadores da mesa. - Virar o aparelho e estender ao longo do bordo exterior do vidro a guarnição S (ver fig. 5). - Inserir e posicionar a mesa de encastrar na abertura feita no móvel e bloqueá-la com os parafusos V nos ganchos de fixação G (ver fig. 6). Local de instalação Este aparelho não possui dispositivo de evacuação dos produtos da combustão. É necessário, por isso, evacuar estes produtos para o exterior utilizando uma conduta de evacuação ou um ventilador que entre em funcionamento todas as vezes que se utiliza o aparelho. O local onde se instala o aparelho deve ter um fluxo natural de ar para regular a combustão do gás e para ventilação do local. O volume de ar necessário não deve ser inferior a 20 m

O fluxo de ar deve entrar pela abertura permanente feita na parede do local comunicando com o exterior. A ventilação do local deve respeitar os requisitos da norma en vigor. A abertura deve ter uma secção mínima de 200cm

Ligação do gás Assegurar-se de que o aparelho está preparado para a família de gás disponível, verificando a placa de características existente no aparelho. Efectuar as operações de acordo com as instruções descritas no parágrafo “transformações de gás e regulações” para a eventual adaptação aos diferentes gases. O aparelho deve ser ligado à rede de gás utilizando tubo metálico rígido ou tubo flexível de aço inox de acordo com as normas aplicáveis. A ligação de entrada de gás do aparelho é roscada, G1/2, macho, cilíndrica. A ligação não deve provocar solicitações na rampa de gás. Terminada a instalação, verificar as eventuais fugas com um produto saponário. Ligação eléctrica A ligação à rede eléctrica deve ser executada por pessoal qualificado e credenciado de acordo com os regulamentos em vigor. A tensão da instalação eléctrica deve corresponder à indicada na placa de características existente no aparelho. Verificar se a instalação eléctrica possui um eficaz circuito de terra de acordo com os regulamentos em vigor. A medição da terra é obrigatória. Se o aparelho estiver desprovido de ficha, montar no cabo de alimentação uma ficha normalizada. Para a ligação directa à rede, é necessário instalar um dispositivo que garanta a desconexão eléctrica, com uma abertura dos contactos que permita a desconexão completa nas condições da categoria de sobretensão III, em conformidade com as regras de instalação.

MANUTENÇÃO Substituição do cabo de alimentação No caso de substituição do cabo de alimentação, deve utilizar-se um cabo do tipo H05VV-F ou H05RR-F com a secção de 3 x 0,75 mm

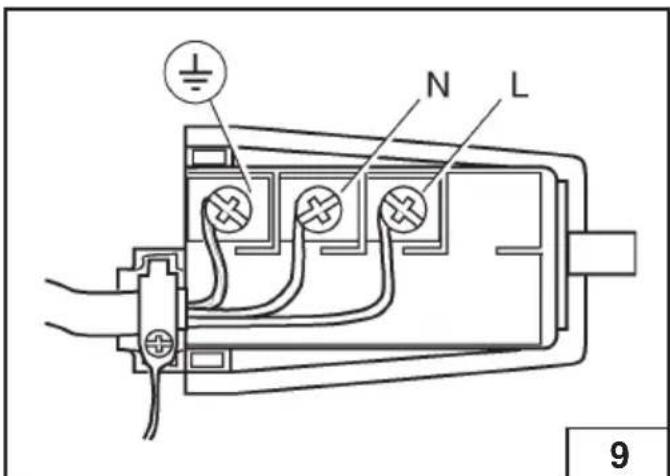

por version mixta. A ligação à placa de bornes deve ser feita como se ilustra na figura 9. cabo L castanho (fase) cabo N azul (neutro) cabo verde-amarelo (terra)

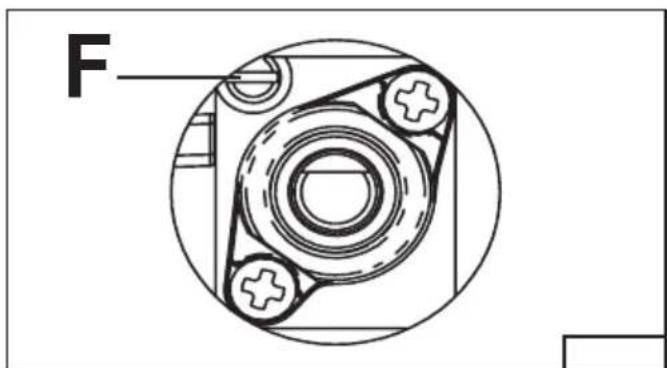

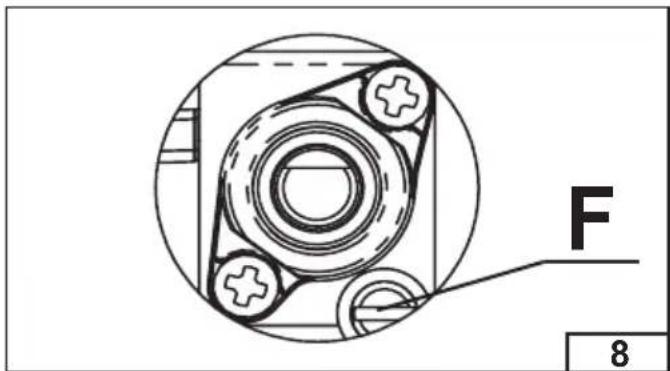

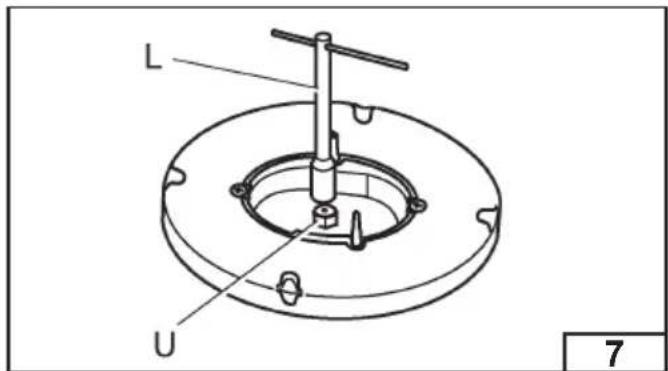

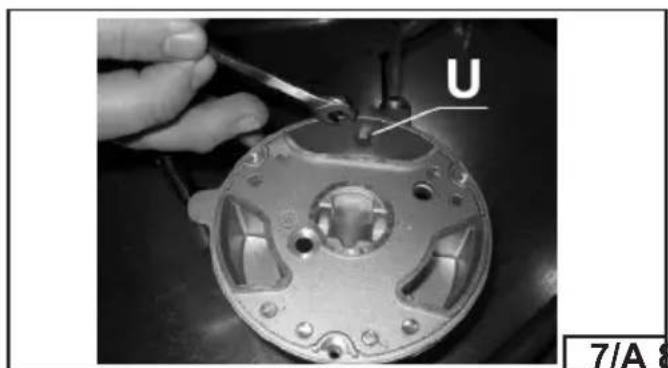

TRANSFORMAÇÕES DE GÁS E REGULAÇÕES Substituição dos injectores Se o aparelho estiver preparado para uma família de gás diferente daquela que está disponível é necessário substituir os injectores dos queimadores. A selecção dos injectores para substituir deve ser feita de acordo com o indicado no quadro “características técnicas”. Proceder do seguinte modo: - Retirar a grelha e o queimador. - Com uma chave recta L desapertar o injector (ver fig.7 - 7/A) e substituí-lo pelo correspondente. - Apertar energicamente o injector. Regulação do queimador A regulação do mínimo deve ser sempre correcta e a chama deve permanecer acesa com passagens bruscas do máximo ao mínimo. S isto se não verificar, é necessário regular o mínimo do seguinte modo: - Acender o queimador. - Rodar o manípulo até à posição de mínimo (chama pequena). - Retirar o manípulo da torneira ou do dispositivo de segurança. - Introduzir uma chave de fendas C no furo F da torneira (ver fig. 8-8/A) e rodar o parafuso “by-pass” até uma regulação correcta do mínimo. Para queimadores que funcionam com gás G30 o parafuso “by-pass” deve ser apertado completamente. 7/A 8/A F39

FUNCIONAMENTO CAUDAL DIÂMETRO

TRIPLO QUEIMADOR G30 28-30 255 - 94 60 3500 2100 G31 37 250 - 94 60 3500 2100 G20 20 - 334 141 Reg. 3500 2100 O fabricante declina toda a responsabilidade por possíveis imprecisões, devido a erros de impressão ou transcrição, contidas neste folheto. Reservamo-nos o direito de fazer todas as alterações que julgar apropriadas aos nossos produtos, sem comprometer os recursos essenciais de funcionalidade e segurança . Título ou de referência métodos curtos de medição e cálculo utilizado para determinar a conformidade com os requisitos acima. O desempenho de cada queimador é calculada de acordo com a EN 30-2-1 (2015) O retorno total da superfície de cozedura é calculado de acordo com o Regulamento da UE 66/2014 Par.

A eficiência é calculado apenas para os queimadores com uma capacidade nominal superior a 1,16 kW (EN 30-2-1 (2015)) A informação relevante para o cliente para minimizar o consumo de energia durante a utilização. Salvando dicas: - De uso comum vasos com base plana; - Use panelas com o formato correto; - Use panelas com tampa; - Minimizar a quantidade de gordura ou líquido, quando você começa um líquido quente para reduzir a configuração.40 Os produtos abrangidos pela garantia e adquiridos por um consumidor gozam de uma garantia de 2 anos contra defeitos de fabrico, a contar da data da sua aquisição. Entende-se como consumidor aquele a quem sejam fornecidos bens, prestados serviços ou transmitidos quaisquer direitos, destinados a uso não profissional. A presente garantia não prejudica qualquer legítimo direito do consumidor e está em conformidade com todas as exigências legais, designadamente com o Decreto-Lei nº 67/2003 e o Decreto-Lei nº 84/2008. Os serviços em garantia serão fornecidos unicamente mediante a apresentação da factura ou recibo de venda originais, juntamente com o produto defeituoso ainda dentro do prazo de garantia, através dos serviços autorizados da Rede de Assistência Técnica ou directamente na Airlux Portugal. A Airlux Portugal poderá recusar o serviço de garantia se estes documentos não forem apresentados ou se estiverem incompletos, ilegíveis ou alterados. Esta garantia também não produzirá efeitos se o modelo ou número de série no produto (caso exista) tiver sido alterado, apagado, removido ou tornado ilegível. Esta garantia não cobre as seguintes situações, tendo o cliente de suportar os custos de reparação, mesmo para defeitos que ocorram dentro do período da garantia acima referido: 1 Qualquer defeito que ocorra devido ao uso incorrecto ou inadequado do produto (tal como mencionado no Manual de Instruções/Utilização), 2 O uso não doméstico do produto. 3 Qualquer defeito que ocorra devido a reparação, modificação, limpeza ou qualquer intervenção executada por terceiros, em relação à marca e aos respectivos serviços de assistência técnica autorizada. 4 Qualquer defeito ou dano que ocorra devido ao transporte, queda e/ou choque. 5 Qualquer defeito ou dano que ocorra devido a incêndio, terramoto, inundação, raio, outras catástrofes naturais, poluição ambiental e fontes de voltagem irregular. 6 Qualquer defeito que ocorra devido a armazenamento descuidado ou impróprio (tal como manter o produto sob condições de elevada temperatura e humidade, próximo de repelentes de insectos tais como naftalina ou produtos nocivos ou que afectem o seu funcionamento), manutenção imprópria ou falta de limpeza. 7 Qualquer defeito que ocorra devido à exaustão de baterias. 8 Qualquer defeito que ocorra devido à entrada de areia, poeiras ou líquidos no interior do produto. 9 Terem decorrido mais de 10 anos sobre a colocação do produto em circulação no mercado por parte da Airlux Portugal. Os produtos com extensão de garantia gratuita para além dos 2 anos iniciais, serão reparados contemplando exclusivamente de forma gratuita, a intervenção técnica ou eventuais peças necessárias à sua colocação na forma de estado conforme.

CONDIÇÕES DE GARANTIA41

Os produtos consumíveis ou de desgaste mais rápido (podem não ter ou) não têm de todo uma duração de 2 anos, ainda que em condições correctas de utilização, sendo a sua substituição a cargo do utilizador ou proprietário do produto. Estão incluídos nestes consumíveis: Com exclusão de garantia: Lâmpadas, fusíveis, lâmpadas piloto, plásticos riscados ou partidos, vidros riscados ou partidos. Com garantia de 6 meses, todos os componentes de desgaste ou embelezamento, que são intervencionados por acção de terceiros dentro e fora da função de funcionamento, como por exemplo em manutenções de limpeza (tais como queimadores, grelhas, filtros de chaminé, etc).
