Tipo de produto	Bomba de água LG Multi V (Unidade de admissão de ar fresco)
Marca	LG
Modelo	MULTI V URNU96GB8Z2
Alimentação elétrica	220-240 V, 50 Hz, circuito dedicado com disjuntor
Modos de operação	Frio, Quente, Ventilação, Desumidificação, Automático
Velocidade do ventilador	3 velocidades (Alta, Média, Baixa)
Faixa de operação (modo frio)	-5°C a 43°C (padrão), -5°C a 48°C (tropical)
Filtro de ar	Lavável, limpeza a cada 2 semanas
Controle remoto	Com fio (modelos PQRCVSL0, PQWRCDF0, PQWRHDF0)
Funções especiais	Plasma (purificação do ar), Jet Cool, Auto Clean, Smart Clean, Auto Swing
Display	Tela LCD com ajuste de brilho
Proteção	Reinício automático após 3 minutos, proteção contra vazamentos de gás
Manutenção	Limpe com pano macio e seco, não use detergentes agressivos
Instalação	Por um profissional credenciado, aterramento obrigatório
Resistência à água	Lado externo: resistente à água; lado interno: não resistente

Perguntas frequentes - MULTI V URNU96GB8Z2 LG

Qual é o tipo deste aparelho LG MULTI V URNU96GB8Z2?

É uma bomba de água integrada no sistema Multi V da LG, servindo como unidade de admissão de ar fresco.

Como limpar o filtro de ar?

Pare o aparelho e desconecte-o. Remova o filtro, lave-o com água morna (<40°C) e detergente neutro, seque à sombra e reinstale.

Quais são as faixas de temperatura de operação?

No modo frio, o aparelho funciona de -5°C a 43°C (versão padrão) ou até 48°C (versão tropical).

O que fazer se o ar-condicionado não ligar?

Verifique o disjuntor e o fusível. Certifique-se de que o temporizador não está ativado. Aguarde 3 minutos após uma interrupção.

Como usar a função Jet Cool?

Pressione o botão Jet Cool para acelerar o resfriamento com uma velocidade do ventilador muito alta.

O aparelho possui purificação de ar?

Sim, através da função Plasma que elimina as impurezas do ar.

Como redefinir o indicador do filtro?

Após limpar o filtro, pressione simultaneamente os botões Timer e ◀ do controle remoto com fio por 3 segundos.

Que manutenção é necessária em caso de não uso prolongado?

Faça o aparelho funcionar no modo ventilação por 2-3 horas para secar o interior e depois desligue o disjuntor.

Pode-se usar o aparelho sem controle remoto com fio?

Não, o controle remoto com fio é indispensável para o controle. Alguns modelos aceitam também um controle remoto sem fio opcional.

O que significa o barulho de água corrente?

É normal: trata-se do refrigerante circulando no circuito. Um barulho de estalo é devido à dilatação dos materiais.

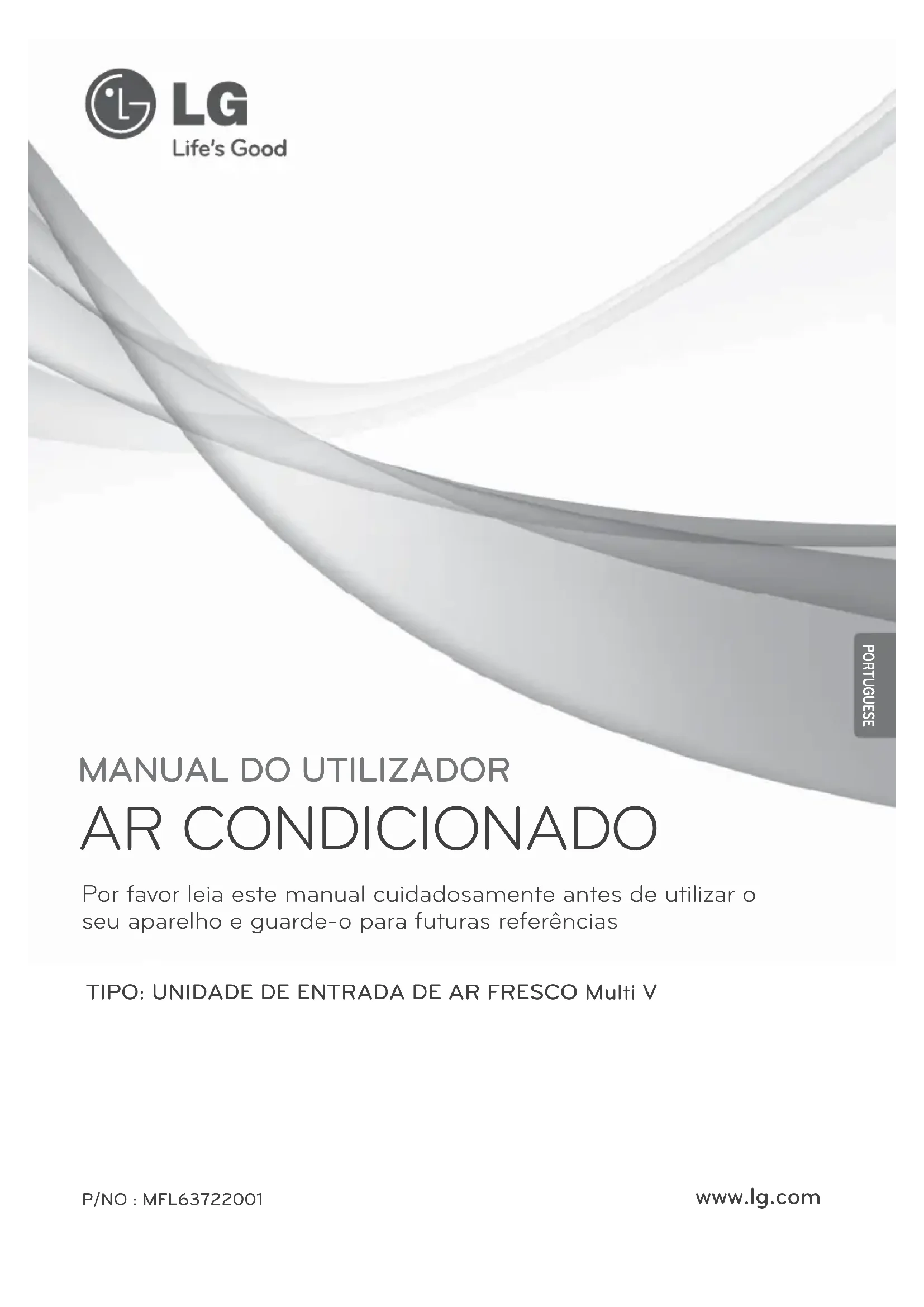

MANUAL DE UTILIZADOR MULTI V URNU96GB8Z2 LG

Não suba nem coloque nada sobre o aparelho. (unidades externas)

Leia atentamente este manual antes de utilizar o aparelho e guarde-o para referência futura.

TIPO: UNIDADE DE ENTRADA DE AR FRESCO Multi V

ÍNDICE

Precauções de Segurança ....3

Antes de Iniciar ......6

Instruções de Funcionamento ....7

Nome e Função do Controlo Remoto ....7

Detalhes de Utilização .....9

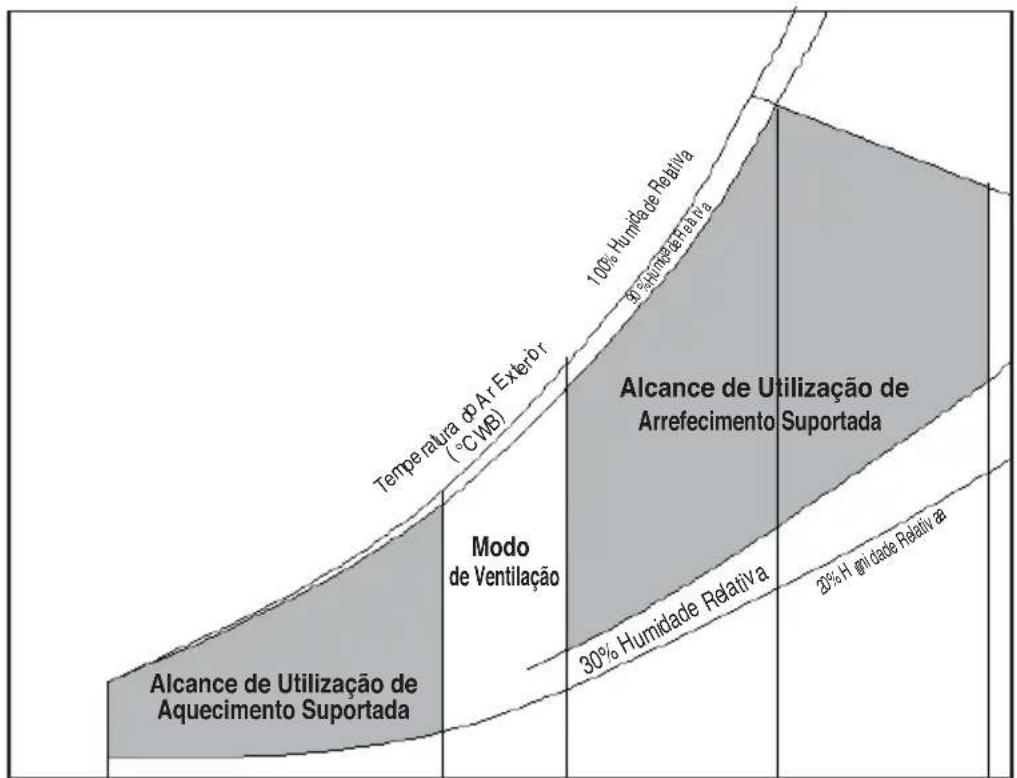

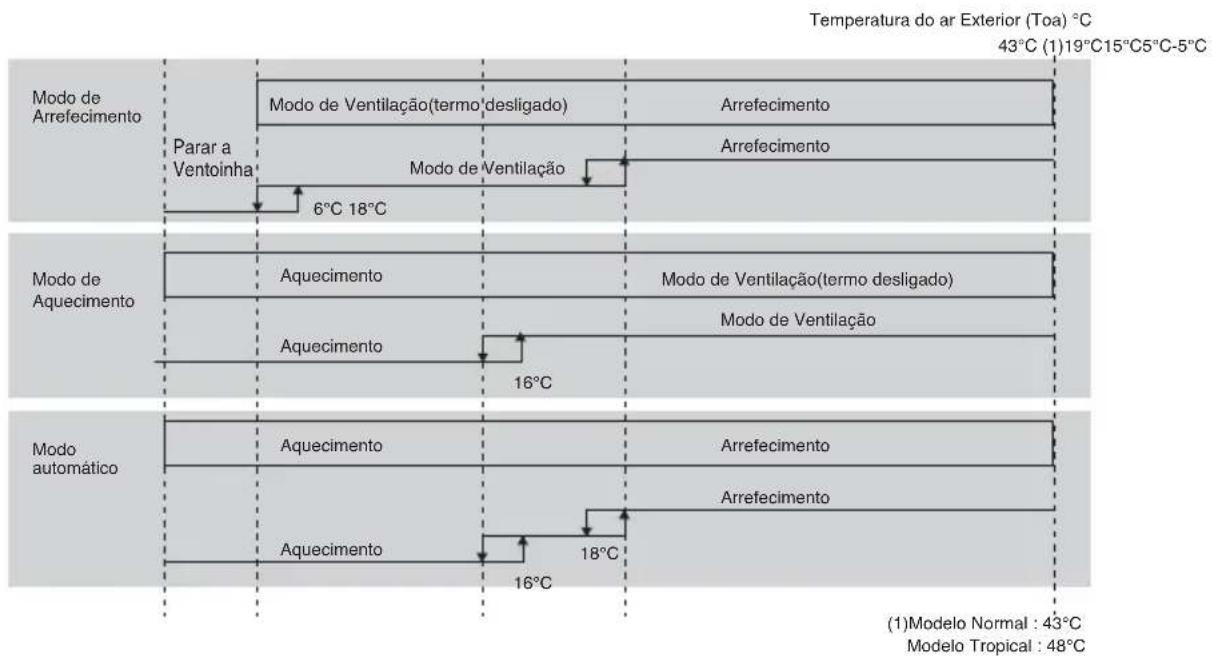

Limites de Utilização......9

Manutenção e Assistência ..10

Antes de Ligar para a Assistência ....12

PARA OS SEUS REGISTOS

Escreva aqui os números do modelo e de série:

Modelo #

Série #

Pode encontrá-los numa etiqueta do lado de cada unidade.

Nome do concessionário

Data da compra

■ Agrafe a sua factura a esta página, para o caso de necessitar de comprovar a data de compra ou para efeitos de garantia.

LEIA ESTE MANUAL

Vai encontrar muitos conselhos úteis sobre como usar e preservar devidamente o seu ar condicionado.

Basta um pouco de cuidado da sua parte para poder economizar uma boa parte de tempo e dinheiro durante a vida útil do ar condicionado.

Encontrará muitas respostas a problemas comuns na tabela dos conselhos de resolução de problemas. Se consultar a nossa tabela de Resolução de

Problemas, poderá não ter de chamar a assistência.

PRECAUÇÕES

• Contacte um técnico de assistência autorizado para a reparação ou manutenção desta unidade.
• Contacte um instalador para a instalação desta unidade.
• O ar condicionado não deve ser manuseado sem supervisão por crianças pequenas ou pessoas incapacitadas.
• Crianças pequenas devem ser supervisionadas para garantir que não brincam com o ar condicionado.
• Quando for necessário substituir o cabo de alimentação, esse trabalho deve ser efectuado por pessoal autorizado que utilize apenas peças de origem na substituição.
• O trabalho de instalação deve ser realizado de acordo com o Código Eléctrico Nacional, apenas por pessoal qualificado e autorizado.

Precauções de Segurança

Para evitar lesões no utilizador ou noutras pessoas e danos materiais, devem ser seguidas as seguintes instruções.

■ O funcionamento incorrecto pelo incumprimento das instruções irá causar danos ou avarias. A gravidade é classificada pelas seguintes indicações.

AVISO

Este símbolo indica a possibilidade de morte ou lesões graves.

ATENÇÃO

Este símbolo indica a possibilidade apenas de lesões ou danos materiais.

- Os significados dos símbolos utilizados neste manual são indicados a seguir.

Não faça isto.

Siga as instruções.

AVISO

Instalação

Não use um disjuntor de circuito defeituoso ou com capacidade insuficiente. Use este aparelho com um circuito dedicado.

- Existe risco de incêndio ou choque elétrico.

Para trabalhos de eletricidade, contacte o vendedor, o revendedor, um eletricista qualificado ou um Centro de Assistência Autorizada.

- Não desmonte ou repare o produto. Existe risco de incêndio ou choque elétrico.

Ligue sempre o produto à terra.

- Existe risco de incêndio ou choque elétrico.

Instale de forma segura o painel e a tampa da caixa de controlo.

- Existe risco de incêndio ou choque elétrico.

Instale sempre um circuito dedicado e um disjuntor.

- Uma cablagem ou instalação incorreta podem causar incêndios ou choques elétricos.

Use um disjuntor ou fusível com a classificação correta.

- Existe risco de incêndio ou choque elétrico.

Não modifique ou aumente o cabo elétrico.

Não instale, retire ou reinstale a unidade por si próprio (cliente).

- Existe risco de incêndio, choque elétrico, explosão ou danos.

Tenha cuidado ao desembalar e instalar o produto.

- As extremidades afiadas podem causar danos. Tenha cuidado especialmente com as arestas da caixa, e com as aletas do condensador e do evaporador.

Para a instalação, contacte sempre o vendedor ou um Centro de Assistência Autorizado.

- Existe risco de incêndio, choque eléctrico, explosão ou danos.

Não instale o produto num suporte de instalação defeituoso.

• Tal pode causar lesões, acidentes ou danos no produto.

Certifique-se de que a área de instalação não se deteriora com o passar dos anos.

- Se a base abater, o ar condicionado pode cair com a mesma, causando danos materiais, a avaria do produto ou lesões pessoais.

■ Operação
Não deixe o ar condicionado funcionar durante muito tempo, se a humidade for muito elevada e se uma porta ou janela estiver aberta.	Certifique-se de que o cabo eléctrico não pode ser puxado ou danificado durante a operação.	Não coloque nada sobre o cabo eléctrico.
• A humidade pode condensar e molhar ou danificar os móveis.	• Existe risco de incêndio ou choque eléctrico.	• Existe risco de incêndio ou choque eléctrico.
Não ligue ou desligue a ficha de alimentação durante a operação.	Não toque (comande) o produto com as mãos molhadas.	Não coloque um aquecedor ou outros aparelhos perto do cabo eléctrico.
• Existe risco de incêndio ou choque eléctrico.	• Existe risco de incêndio ou choque eléctrico.	• Existe risco de incêndio e choque eléctrico.
Não deixe entrar água nas partes eléctricas.	Não armazene nem use gases inflamáveis ou combustíveis perto do produto.	Não use o produto num espaço confinado durante um longo período de tempo.
• Existe risco de incêndio, avaria do produto ou choque eléctrico.	• Existe risco de incêndio ou avaria do produto.	• Pode ocorrer falta de oxigénio.
Se derramar gás inflamável, desligue o gás e abra uma janela para ventilação antes de ligar o produto.	Se forem emitidos sons estranhos, ou se sair fumo pelo produto. Desligue o disjuntor ou desligue o cabo de alimentação eléctrica.	Pare a operação e feche a janela em caso de tempestade ou furacão. Se possível, retire o produto da janela antes de chegar o furacão.
• Não use o telefone, nem ligue ou desligue interruptores. Existe risco de explosão ou incêndio.	• Existe risco de choque eléctrico ou incêndio.	• Existe risco de danos materiais, avaria do produto ou choque eléctrico.
Não abra a grelha de entrada do produto durante a operação. (Não toque no filtro electrostático, se a unidade estiver equipada com este.)	Se o produto ficar mergulhado (inundado ou submerso), contacte um Centro de Assistência Autorizado.	Tenha cuidado para que não entre água no aparelho.
• Existe risco de lesão física, choque eléctrico ou avaria do produto.	• Existe risco de incêndio ou choque eléctrico.	• Existe risco de incêndio, choque eléctrico ou danos no produto.

Ventile regularmente a divisão com o produto, se o utilizar juntamente com um fogão, etc.

- Existe risco de incêndio ou choque eléctrico.

Se não pretender utilizar o produto durante um longo período de tempo, desligue a ficha da corrente ou desligue o disjuntor.

- Existe risco de falha ou avaria do produto, ou de uma operação imprevista.

Desligue a corrente antes de limpar ou efectuar manutenção no produto.

Certifique-se de que ninguém pode andar ou cair sobre a unidade exterior.

- Tal pode resultar em lesões e danos no produto.

ATENÇÃO

Instalação

Inspeccione as fugas de gás (refrigerante) após a instalação ou reparação do produto.

- Os baixos níveis de refrigerante podem causar a avaria do produto.

Não instale o produto num local onde o ruído ou o ar quente da unidade externa possam perturbar os vizinhos.

- Tal pode causar problemas para os seus vizinhos.

Instale a mangueira de drenagem para garantir que a água é devidamente drenada para fora.

- Uma ligação incorrecta pode causar o derramamento de água.

O produto deve ser levantado e transportado por duas ou mais pessoas.

- Evite lesões pessoais.

Mantenha o nível mesmo ao instalar o produto.

- Para evitar vibrações ou fugas de água.

Não instale o produto onde este fique directamente exposto a ventos do mar (com salitre).

- Tal pode causar a corrosão do produto. A corrosão, particularmente no condensador e nas aletas do evaporador, pode causar o mau funcionamento do produto ou uma operação ineficiente.

■ Operação

Não exponha a pele directamente ao ar frio durante longos períodos de tempo. (Não se sente na tiragem.)

• Tal pode prejudicar a sua saúde.

Use um pano macio para o limpar. Não use detergentes agressivos, solventes, etc.

- Existe risco de incêndio, choque elétrico ou danos nas partes de plástico do produto.

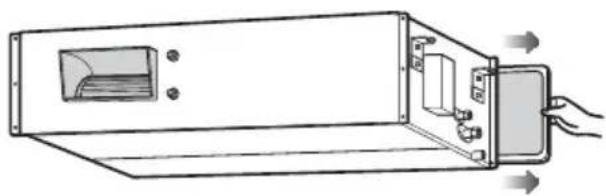

Insira sempre o filtro corretamente. Limpe o filtro a cada duas semanas ou mais frequentemente, se necessário.

- Um filtro sujo reduz a eficiência do ar condicionado e pode causar o mau funcionamento ou a avaria do produto.

Use um banco ou uma escada firme ao limpar ou efetuar a manutenção do produto.

- Tenha cuidado e evite lesões.

Não use o produto para finalidades especiais, como para conservar alimentos, obras de arte, etc. Este é um aparelho de ar condicionado, e não um sistema de refrigeração de precisão.

- Existe risco de danos ou perda de propriedade.

Não toque nas peças metálicas do produto ao remover o filtro de ar. São muito afiadas!

- Existe risco de lesões pessoais.

Não introduza as mãos ou outros objetos através das entradas ou saídas de ar, enquanto o produto estiver em funcionamento.

- Existem peças afiadas e em movimento que podem causar lesões.

Substitua todas as pilhas do controlo remoto por pilhas novas do mesmo tipo. Não misture pilhas antigas com pilhas novas, ou diferentes tipos de pilhas.

- Existe risco de incêndio ou explosão.

Não bloqueie a entrada ou a saída do fluxo de ar.

- Tal pode causar a avaria do produto.

Não ande nem coloque objetos por cima do produto. (unidades externas)

- Existe risco de lesões pessoais e de avaria do produto.

Não beba a água drenada do produto.

- Esta água não é pura e pode causar graves problemas para a saúde.

Não recarregue ou desmonte as pilhas. Não elimine as pilhas pelo fogo.

- Estas podem arder ou explodir.

Se o líquido das pilhas tocar na sua pele ou na sua roupa, lave bem com água limpa. Não use o controlo remoto se as pilhas tiverem derramado.

- Os químicos contidos nas pilhas podem causar queimaduras ou outros problemas de saúde.

Se ingerir o líquido das pilhas, escove os seus dentes e consulte um médico. Não use o controlo remoto se as pilhas tiverem derramado.

- Os químicos contidos nas pilhas podem causar queimaduras ou outros problemas de saúde.

Antes de iniciar

Preparar para utilizar

1. Contacte um especialista para a instalação.
2. Use um circuito delicado.

Utilização

1. Estar exposto ao fluxo de ar direto por um longo período de tempo pode ser prejudicial para a sua saúde. Não exponha pessoas, animais ou plantas ao fluxo de ar direto por um longo período de tempo.
2. Devido à possibilidade de falta de oxigénio, ventile a divisão quando usar o aparelho juntamente com estufas ou outros aparelhos de aquecimento.
3. Não utilize o ar condicionado para fins não especificados (ex: preservar aparelhos de precisão, alimentos, animais de estimação, plantas, objetos de arte, etc.). Esta utilização pode danificar os itens.

Limpeza e manutenção

1. Não toque nas partes metálicas do aparelho quando remover o filtro. Podem ocorrer danos físicos ao manusear arestas de metal afiadas.
2. Não utilize água para limpar o interior do ar condicionado. A exposição à água pode destruir o isolamento, conduzindo a possíveis choques elétricos.
3. Quando limpar o aparelho, certifique-se primeiro de que desligou a corrente e o disjuntor. A ventoinha gira a uma velocidade muito alta durante o funcionamento. Há a possibilidade de danos físicos se o aparelho se ligar acidentalmente durante a limpeza das peças interiores.

Serviços

Para reparação e manutenção, contacte o concessionário de serviços autorizado.

Instruções de Funcionamento

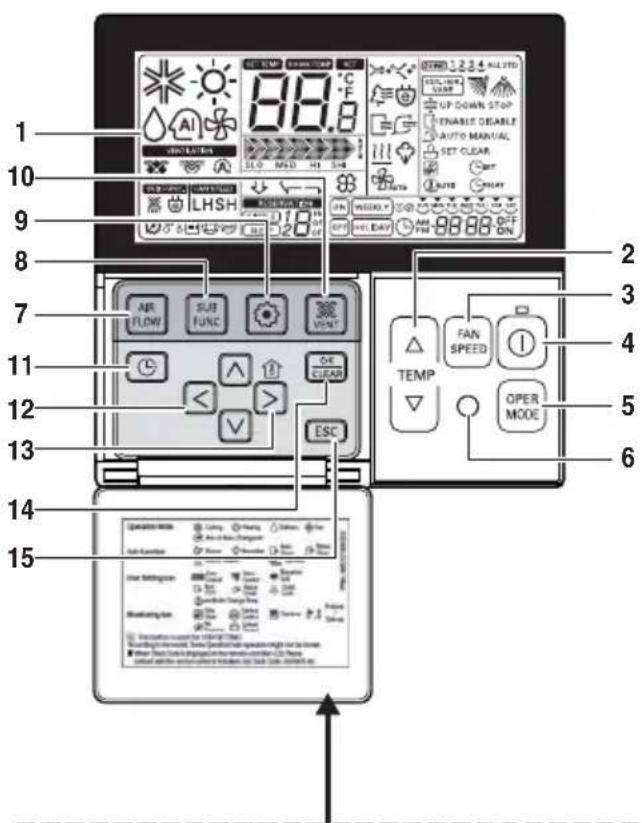

Nome e Função do Controlo Remoto (Acessório)

Por favor coloque a etiqueta informativa no lado de dentro da porta. Por favor escolha o idioma indicado ao seu país.

1. Ecrã de indicação de utilização
2. Botão de configuração de temperatura

- Irá definir não a temperatura da divisão mas a temperatura da saída de ar.

1. Botão de velocidade de ventoinha
2. A Velocidade da Ventoinha contém 3 Passos. • O passo Middle e Low é o mesmo
3. TECLA ON/OFF (Ligar/Desligar)
4. Botão de Seleção do modo de operação
5. Receptor do controlo remoto sem fios

- Algum equipamento não recebe os sinais sem fios.

1. Botão do fluxo de ar
2. Botão de sub-função
3. Botão de definição da função
4. Botão de ventilação
5. Reserva
6. Botão cima, baixo, esquerda, direita

- Para verificar a temperatura interior, carregue no botão 🔊.

1. Botão de temperatura da divisão
2. Apresenta a temperatura da divisão apresentada no controlo remoto.
3. Não existe controlo da temperatura da divisão.
4. No caso de ser uma unidade de entrada de ar fresco, irá apresentar apenas a temperatura ao redor do controlo remoto.
5. TECLA CONFIGURAR/CANCELAR
6. Botão sair

Modelo: PQRCVSL0 (Cor Preta) PQRCVSL0QW (Cor Branca)

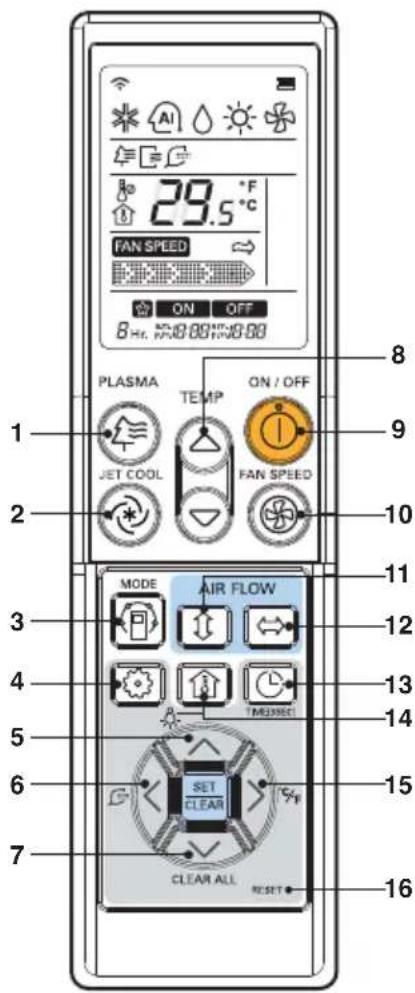

Nome e Função do Controlo Remoto (Acessório)

1. Botão plasma (opcional) Utilizado para iniciar ou terminar a função de purificação plasma.
2. Botão de Jacto de Arrefecimento Acelera a operação de arrefecimento com a ventilação super rápida.
3. Botão de Seleção do modo de operação Utilizado para selecionar o modo de operação.
4. Botão de definição da função Utilizado para selecionar ou remover a limpeza automática ou inteligente.
5. Botão de luminosidade LCD (Opcional) Utilizado para ajustar a luminosidade do LCD.
6. Botão de limpeza inteligente (Opcional) Utilizado para ligar ou desligar a limpeza inteligente.
7. Botão Clear Utilizado para remover todos os temporizadores.
8. Botão de configuração de Temperatura da divisão Utilizado para configurar a temperatura de saída.
9. TECLA ON/OFF (Ligar/Desligar) Utilizado para ligar/desligar a unidade.
10. Botão de seleção da velocidade da velocidade Interior A velocidade da ventoinha é igual em todos os passos.
11. Botão de alteração automática Utilizado para parar ou iniciar o movimento das lâminas e definir a direção desejada do fluxo de ar para cima/baixo.
12. Botão de controlo de fluxo de ar Horizontal (opcional) Utilizado para definir a direção do fluxo de ar horizontal.
13. Botão de configuração da hora e temporizador. Utilizado para definir a hora de início e fim e o modo de hibernação.
14. Botão de verificação de temperatura da divisão.
15. Utilizado para verificar a temperatura da divisão.
16. Apresenta apenas a temperatura da divisão percebida pelo controlo remoto. Não existe controlo da temperatura da divisão.
17. Botão de alteração °C/°F. Utilizado para alterar a temperatura entre Celsius e Fahrenheit.
18. Botão reset. Utilizado para reiniciar o controlo remoto.

Detalhes de Utilização.

Limites de Utilização.

O FAU irá funcionar no alcance abaixo descrito. Temperatura exterior quente (acima de 43°C) ou temperatura exterior fria (abaixo de -5°C) irá fazer com que o consumidor se sinta desconfortável devido ao facto da temperatura não estar devidamente controlada naquela região. * FAU: Unidade de Entrada de Ar Fresco.

Limites de Utilização.

-5°C 19°C 43°C (2)(33.5°)15°C

(2) Modelo Normal: 43°C.

Modelo Tropical: 48°C.

ALERTA: Antes de tentar efetuar qualquer tipo de manutenção, desligue a corrente do sistema.

Grelha, Revestimento e Controlo Remoto.

Desligue o sistema antes de efetuar a limpeza. Para limpar, utilize um pano suave e seco. Não utilize lixívia nem abrasivos.

AVISO

O cabo de alimentação deve estar desligado antes de limpar a unidade interior.

Filtro de ar

Os filtros de ar e a grelha frontal devem ser verificados e limpos uma vez a cada 2 semanas ou com maior frequência, se necessário.

■ Nunca utilize nenhum dos seguintes:

- Água com temperatura superior a 40°C. Pode provocar deformação e/ou descoloração.

- Substâncias voláteis. Podem danificar a superfície do ar condicionado.

■ Segure na patilha e puxe ligeiramente para a frente, para retirar o filtro.

ALERTA: Quando estiver a remover o filtro de ar, não toque nas partes metálicas da unidade interna. Pode provocar danos.

1. Limpe o pó do filtro de ar com um aspirador ou lave-o com água.

(Se a sujidade for muita, lave com detergente neutro e água morna.) ■ Se for utilizada água quente (50°C ou mais), o filtro pode ficar deformado.

1. Depois de lavar com água, seque bem à sombra.

■ (Não exponha o filtro de ar à luz direta do sol ou ao calor do fogo quando o secar.)

1. Instale o filtro de ar.

Quando o ar condicionado não for utilizado durante um longo período de tempo.

Quando não for utilizado durante um longo período de tempo.

Opere o ar condicionado com as definições seguintes durante 2 a 3 horas.

• Tipo de operação: Modo de operação da ventoinha.
• Isto secará os mecanismos internos.

Desligue o disjuntor se não pretender utilizar o ar condicionado durante um longo período de tempo. A sujidade pode acumular-se e causar um incêndio.

Informações Úteis

Os filtros de ar e a sua conta de electricidade. Se os filtros de ar ficarem obstruídos com pó, a capacidade de refrigeração é reduzida e 6% da electricidade utilizada para accionar o ar condicionador será desperdiçada.

Quando pretender utilizar novamente o ar condicionado.

Limpe o filtro de ar e instale-o na unidade interna.

Verifique se as entradas e as saídas de ar das unidades interna/externa não estão bloqueadas.

Verifique se o fio terra está correctamente ligado. Este pode ser ligado do lado da unidade interna.

Conselhos de Utilização

Não arrefeça demasiado a divisão.

Não é bom para a sua saúde e desperdiça electricidade.

Certifique-se de que as portas e as janelas estão bem fechadas.

Não deixe entrar luz solar direta na divisão quando o ar condicionado estiver em funcionamento.

Mantenha as persianas ou cortinas fechadas.

Não deixe entrar luz solar direta na divisão quando o ar condicionado estiver em funcionamento.

Limpe regularmente o filtro de ar.

Um filtro de ar obstruído reduz o fluxo de ar e diminui os efeitos de refrigeração e desumidificação. Limpe, pelo menos, uma vez a cada duas semanas.

Mantenha a temperatura ambiente uniforme.

Ajuste a direção de fluxo de ar vertical e horizontal para garantir uma temperatura uniforme na divisão.

Ventile ocasionalmente a divisão.

Como as janelas são mantidas fechadas, é uma boa ideia abri-las e ventilar a divisão regularmente.

Antes de ligar para a Assistência...

Conselhos para Resolução de Problemas! Poupe tempo e dinheiro!

Verifique os seguintes pontos antes de solicitar uma reparação ou assistência.... Se o problema persistir, por favor contacte o seu revendedor.

O ar condicionado não funciona.

• Enganou-se ao programar a temporização?
• O fusível queimou ou o disjuntor de circuito foi ativado?

A divisão apresenta um odor peculiar.

• Verifique se é libertado um odor a humidade das paredes, da alcatifa, dos móveis ou de objetos húmidos existentes na divisão.

Parece que a condensação está a derramar do ar condicionado.

• A condensação ocorre quando o fluxo de ar do ar condicionado arrefece o ar quente da divisão.

A bomba de calor AWHP não funciona durante 3 minutos quando é reiniciada.

• Trata-se da proteção do mecanismo.
• Aguarde cerca de três minutos até a operação começar.

Não refrigera nem aquece com eficácia.

• O filtro de ar está sujo? Consulte as instruções de limpeza do filtro de ar.
• A divisão podia estar muito quente quando o AWHP foi ligado pela primeira vez. Aguarde algum tempo até arrefecer. • A temperatura foi definida incorretamente?
• As aberturas de entrada e saída de ar da unidade interna estão obstruídas?

• Para um ruído semelhante a água a fluir. -Trata-se do som do refrigerante a fluir no interior da unidade de ar condicionado.
• Para um ruído semelhante a ar comprimido libertado para a atmosfera. -Trata-se do som da água de desumidificação a ser processada no interior da unidade de ar condicionado.

É escutado um som de estalido.

• Este som é gerado pela expansão/contracção do painel frontal, etc., devido a mudanças de temperatura.

A lâmpada de aviso do filtro (LED) está ligada.

- Depois de limpar o filtro, prima o botão Timer e o botão ◀ do controlo remoto com fios ao mesmo tempo durante 3 seg.

O visor do controlo remoto aparece apagado ou pouco visível.

• As pilhas estão gastas?
• As pilhas estão inseridas nas direcções opostas (+) e (-)?

AVISO

WATER RESISTANT: A parte exterior do aparelho é RESISTENTE A ÁGUA A parte interior não é resistente a água e não deve ser exposta a água em demasia.
