Tipo de produto	Sistema Hi-Fi com leitor de CD 3 discos, toca-fitas e sintonizador FM/AM
Marca e modelo	Sony MHCR500
Dimensões (L x A x P)	280 × 320 × 400 mm (partes salientes incluídas)
Peso da unidade principal	Aproximadamente 9,5 kg
Consumo de energia	100 W
Alimentação	230 V CA, 50/60 Hz (modelos europeus) ou 120 V CA (modelos norte-americanos); seletor de tensão em modelos multirregião
Potência de saída	50 W + 50 W (6 ohms, 1 kHz, 10% THD, contínua RMS) conforme a região
Impedância das caixas acústicas	6 a 16 ohms
Leitor de CD	Sistema de áudio digital Compact Disc; laser semicondutor (λ = 780 nm); classe 1; leitor de 3 discos com reprodução programada, aleatória e repetida
Toca-fitas	Dois toca-fitas (A e B); gravação e reprodução; compatibilidade com cassete TYPE I (normal)
Sintonizador	FM e AM (OM/OL conforme o modelo); 20 presets FM, 10 AM; busca automática e manual
Funções especiais	Temporizador de desligamento (SLEEP); temporizador de despertar (DAILY); gravação programada; efeito surround; acentuação ROCK/POP/JAZZ/DANCE; DBFB (graves dinâmicos)
Entradas/saídas	Tomada para fones (PHONES 8 Ω min); conector óptico digital (DIGITAL IN) para toca-MD; tomadas de áudio analógicas; antena FM externa; terminal AM externo
Acessórios fornecidos	Controle remoto (RM-SG7 ou RM-SG7B); antena de quadro AM; antena de fio FM
Limpeza e manutenção	Limpe o gabinete com um pano macio levemente umedecido com detergente suave; limpe as cabeças do toca-fitas a cada 10 horas de uso; desmagnetize a cada 20-30 horas
Segurança	Não exponha à chuva ou umidade; não abra o gabinete; reparos por técnico qualificado; produto laser classe 1; cabo de alimentação desconectado em caso de não uso prolongado
Reparabilidade / Peças sobressalentes	Consulte um revendedor Sony autorizado para reparos; peças sobressalentes disponíveis através do serviço pós-venda

Perguntas frequentes - MHCR500 SONY

Como ajustar o relógio no sistema Sony MHCR500?

Pressione CLOCK/TIMER SET enquanto o sistema está desligado. A indicação das horas pisca. Gire o jog dial para ajustar as horas, depois pressione ENTER/NEXT. Repita para os minutos. Pressione ENTER/NEXT novamente para confirmar. O relógio inicia.

Como gravar um CD em cassete com o MHCR500?

Insira uma fita cassete virgem no toca-fitas B. Coloque um CD na bandeja. Pressione CD SYNC. O toca-fitas B entra em espera. Selecione a direção de gravação com EDIT/DIRECTION (um lado ou dois lados). Pressione II PAUSE para iniciar a gravação.

Como pré-ajustar estações de rádio?

Pressione várias vezes TUNER/BAND para escolher FM ou AM. Pressione continuamente + ou - até que a frequência mude automaticamente. Quando a estação for captada, pressione REPEAT/MEMORY. Gire o jog dial para selecionar um número de preset, depois pressione ENTER/NEXT para memorizar.

O controle remoto não funciona mais, o que fazer?

Verifique se não há obstáculo entre o controle remoto e o sensor do sistema. Certifique-se de que o controle remoto está apontado para o sistema. Se as pilhas estiverem gastas, substitua as duas pilhas AAA (R03) juntas. Se o problema persistir, verifique o estado das pilhas e o sensor.

Como usar o temporizador de despertar?

Ajuste primeiro o relógio. Prepare a fonte (CD, cassete ou rádio). Pressione CLOCK/TIMER SET até ver 'SET DAILY'. Confirme com ENTER/NEXT. Ajuste a hora de início e depois a hora de fim com o jog dial e ENTER/NEXT. Escolha a fonte (TUNER, CD PLAY ou TAPE PLAY) com o dial, depois confirme. Desligue o sistema para ativar o temporizador.

O que fazer se o CD não tocar?

Verifique se o CD está colocado corretamente (etiqueta para cima) e se está plano. Limpe o CD com um pano macio do centro para a borda. Se houver condensação, retire o CD e deixe o sistema ligado por cerca de uma hora. Certifique-se de que o modo de reprodução (programado, aleatório) não está ativo – pressione várias vezes PLAY MODE até que 'PROGRAM' ou 'SHUFFLE' desapareça.

Como gravar um programa de rádio com o temporizador?

Pré-ajuste a estação de rádio e ajuste o relógio. Sintonize a estação desejada. Pressione CLOCK/TIMER SET, gire o dial até 'SET REC', confirme. Ajuste a hora de início e fim da gravação. Insira uma fita cassete virgem no toca-fitas B. Desligue o sistema. A gravação inicia automaticamente no horário programado.

Por que o som está ausente ou muito fraco?

Verifique se o volume está suficiente (gire VOLUME no sentido horário). Certifique-se de que um fone não está conectado (ele corta o som das caixas). Verifique as conexões das caixas acústicas: apenas as partes descascadas dos fios devem ser inseridas nos terminais SPEAKER. Se o problema persistir, afaste o sistema de televisores ou videocassetes que podem causar interferência.

Como limpar as cabeças do toca-fitas?

Use uma fita de limpeza do tipo seca ou úmida (vendida separadamente). Limpe as cabeças a cada 10 horas de uso aproximadamente, especialmente antes de uma gravação importante. Para desmagnetizar as cabeças, use uma fita de desmagnetização a cada 20 a 30 horas de uso. Siga as instruções fornecidas com a fita de limpeza.

O display pisca '0:00', o que significa essa mensagem?

Isso indica uma queda de energia. O relógio foi reiniciado. Você deve ajustar novamente a hora (veja 'Ajuste da hora'), as presets de rádio e os temporizadores. Pressione CLOCK/TIMER SET para reajustar o relógio.

MANUAL DE UTILIZADOR MHCR500 SONY

Manual de Instruções P

MHC-GRX3 / R300

MHC-R500 / RX55

AVERTISSEMENT

Conecte la antenna exterior para melhorar la recepcion.

Antena de FM

Conecte la antenna exterior de FM optional.
Tambien peut utiliser una antenna de television en su lugar.

Tomatipo A

Toma tipo 8

Antena de AM

Para desertarse con música

Cronodespertador

Unidades de altavoces

Unidades de altavoces

Unidades de altavoces

de graves: 17~cm , tipo conico

Modelo para México: 120 V CA, 50/60 Hz

Cronodesconectador 29

Cronodespertador 29

E,F,

Edicón 25, 26

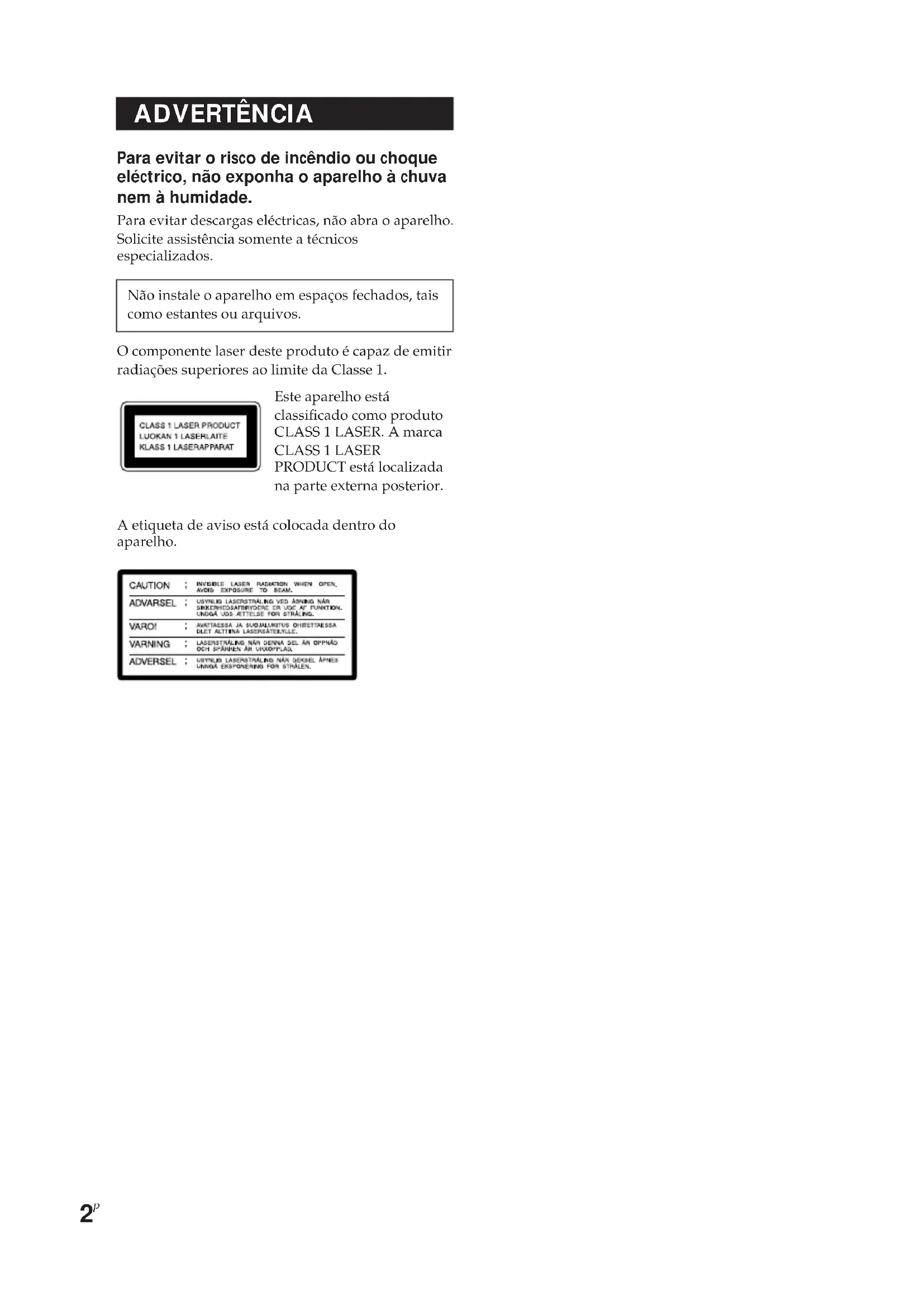

Para evaporar o risco de incendio ouCHOque electrico, nao exponha o aparelho a chuva nem a humidade.

Para evaporar descargas electricas, não abra o aparelho. Solicite assistencia somente a技术和 especializados.

Não instale o aparelho em espaços fechados, tais como estantes ou arquivos.

O componente laser deste produit é capaz de emitir radiações superiores ao limite da Classe 1.

Este aparelho está
classificado como produit
CLASS1LASER.Amarca
CLASS1LASER
PRODUCT está localizada
na parte externa posterior.

A etiqueta de avis está colocada dentro do aparelho.

Conteudo

Preparativos

Passo 1: Ligação do Sistema 4
Passo 2: Acerto do relógio 6
Passo 3: Pré-ajuste de estagens de radio .7
Ligação de componentes AV.optionais9
Ligacao das antenas exteriores 10

Operaçõesbasicas

Leitura de um CD. 11
Gravacao de um CD. 13
Ouvir radio 14
Gravacao de rado 15
Leitura de una cassete 16

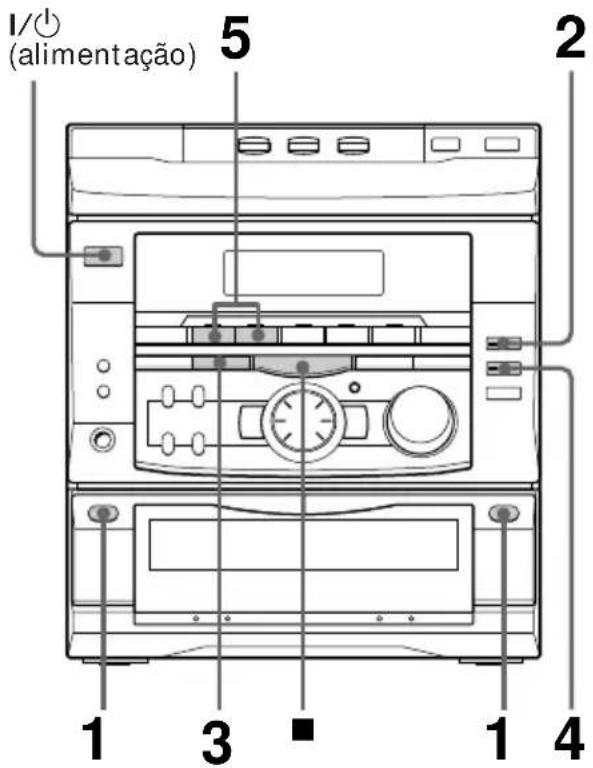

Gravacao a partir de una cassete .... 18

O leitor de CD

Utilização do visor do CD. 19
Leitura das pistas do CD repetidamente 20

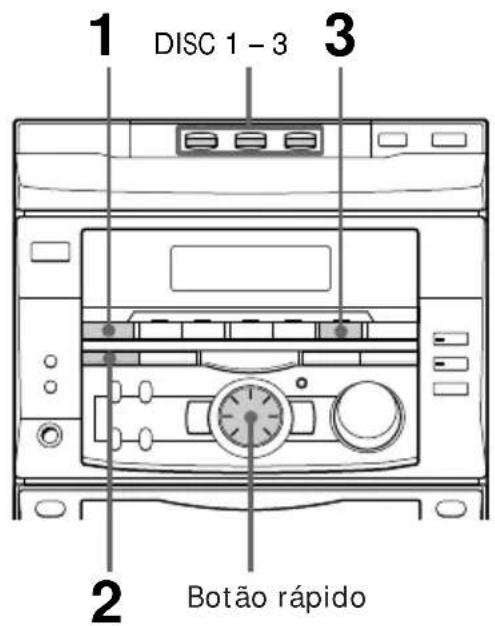

Leitura das pistas do CD em ordem casual 21

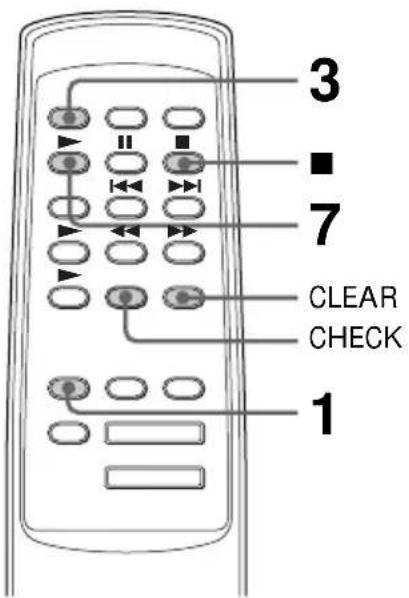

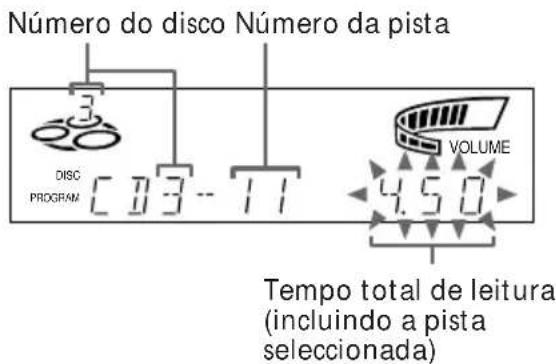

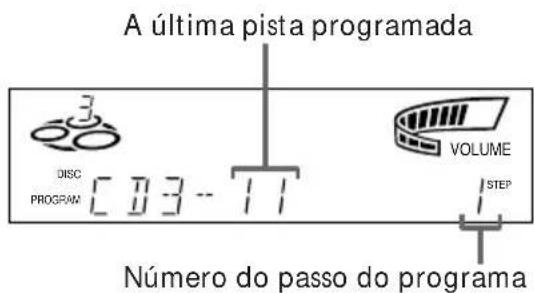

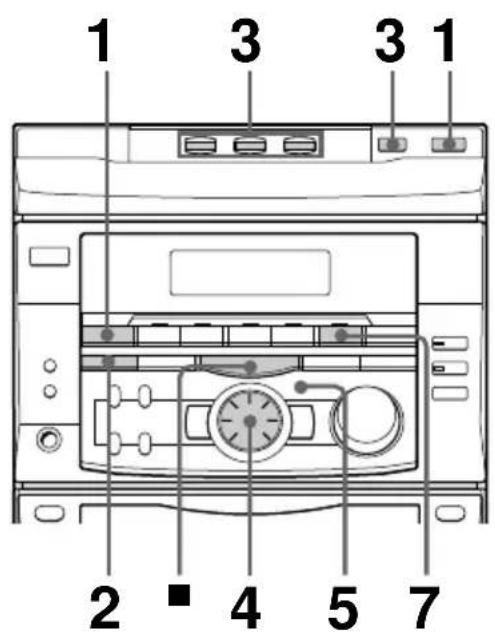

Programação das pistas do CD 22

O leitor de cassetes

Gravacao manual de una cassete.... 24
Gravacao de CDs explicando a ordem das pistas 25

Ajuste do som

Ajuste do som 27

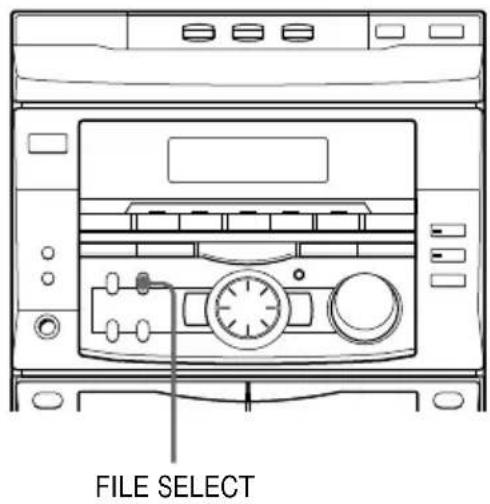

Selecao do enfase auditivo 27
Activação do efeito periférico. 28

\section*{Caracteristicas adiconcials}

Para adormecer com musica. 29
Para acordar com musica 29
Gravacao temporizada de programs de rado 31

Informação adicional

Precauôes 33
Solucao de avarias 34
Especificações 37
IIndice. 39

Preparativos

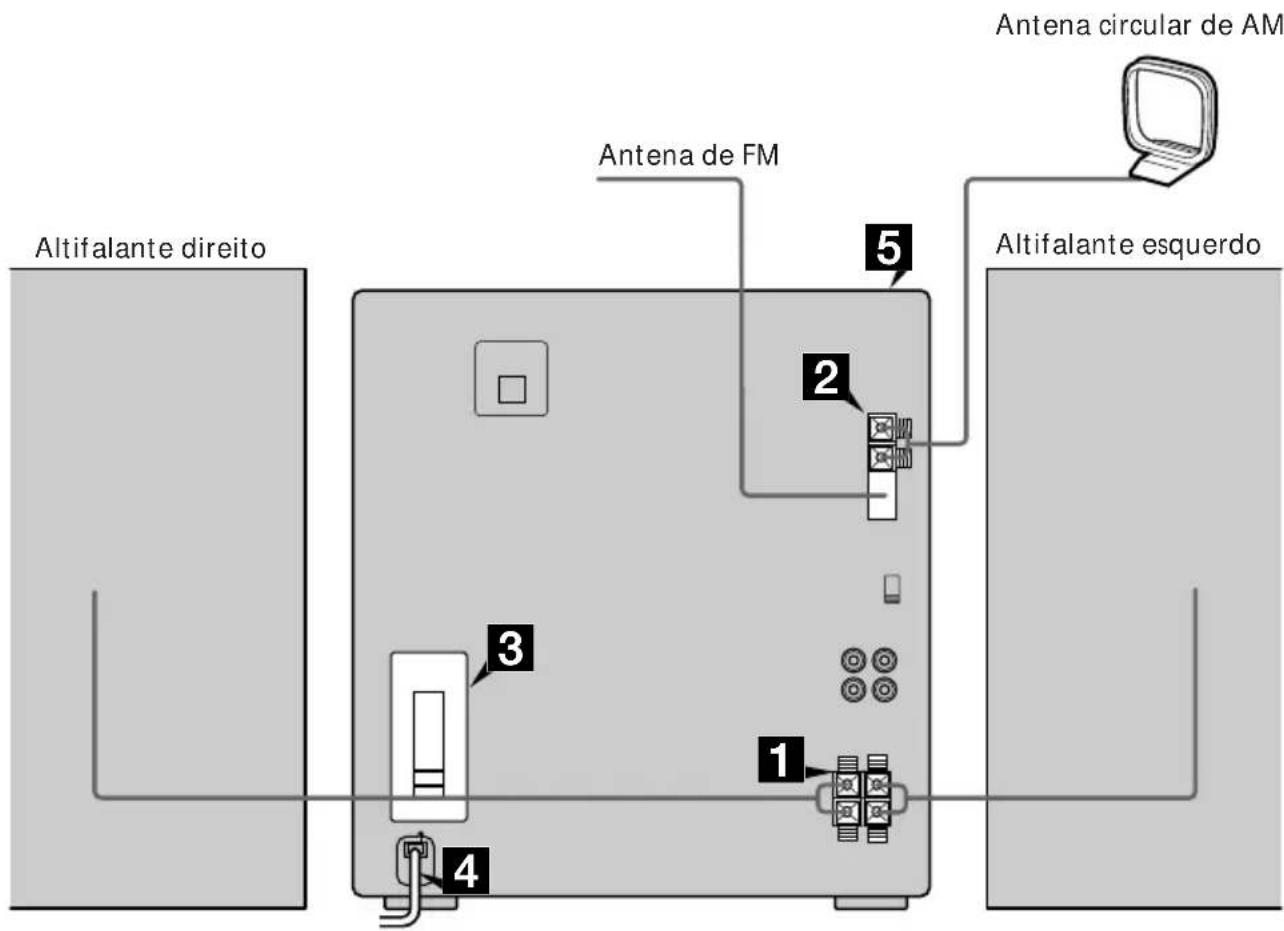

Passo 1: Ligação do Sistema

Execute os procedimentos de 1 a 5 para ligar o seu Sistemautilizando os cabos fornecidos e os acessórios.

1 Ligue os altifalantes.

Ligue os cabos dos altifalantes as tomadas SPEAKER da mesma cor. Mantenha os cabos dos altifalantes afastados das antenas para evaporuigo.

Cologne so a parte descarnada.

Nota

O tipo de altifalantes fornecidos varia de acordo com o Modelo que adquiriu (veja "Especificações" na págin38).

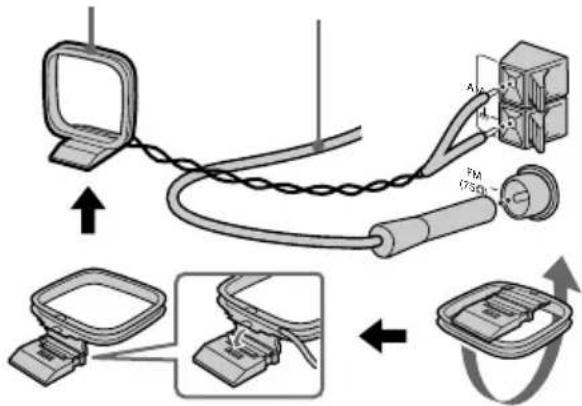

Monte a antenna circular de AM e em seguida ligne-a.

TipodeTomada

Antena circular de AM
Estique a antenna de FM horizontalmente

TipodeTomada

Antena circular de AM
Estique a antenna de FM horizontalmente

3 Coloque VOLTAGE SELECTOR na posicao da voltagem da sua rede local (para modelos com selector de voltagem).

4 Ligue o cabo de alimentacao a umatomada da rede.

A demonstração aparece no visor.

5 Desactive o modo de demonstracao pressionando DISPLAY/DEMO com a alimentacao desligada.

O modo de demonstração también é desactivado quando acerta a hora.

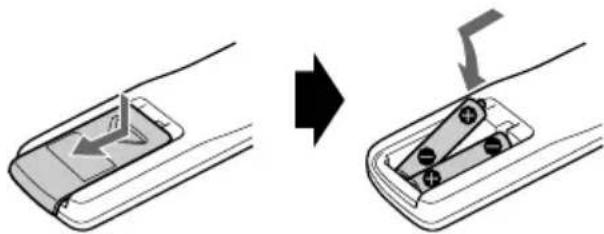

Colocacao de das pilhas de tamanho AAA (R03) no telecomando

Conselho

Sob condições normais de utilizesçao as pilhas duram cerca de seiis meSES. Quando o telecomando não fazerfuncionar o aparelho, substituaas das pilhas por novas.

Nota

Se não utilizes o telecomando durante um longo periodo de tempo, retire as pilhas para fazer avarias causadas pela fuga de electrólito.

Passo 2: Acerto do relógio

Deve acertar o relógio antes de utilizes as funções do temporizador.

Pode acertar o relógio com a alimentação desligada.

Para os modelos europeus, o relógio é do sistema de 24 horas.

Para os outros modelos o relógio é do Sistema de 12 horas (AM/PM).

O modelo com o Sistema de 24 horas é outilizzato para efeito de ilustracoes.

1 Pressione CLOCK/TIMER SET. A indentacao da hora pisca.

2 Rode o botão rápido para fazer a hora.

3 Pressione ENTER/NEXT. A indentacao dos minutos pesca.

4 Rode o botao rápido para fazer os minutos.
5 Pressione ENTER/NEXT. O relógio começa a funciona.

Para mudar a hora colocada

Tambemode mudarahora comalimentacao ligada.

1 Pressione CLOCK/TIMER SET.
2 Rode o botão rápido àsque "SET CLOCK" apareça, em seguida pressione ENTER/ NEXT.
3 Repita os passos 2 a 5 em "Acerto do relógio".

Conselhos

• Se cometeu umerro,recomeceapartidor passo1.
• O acerto do relógio desactiva o modo de demonstração.

Se deseja fazer o modo de demonstracao, pressione DISPLAY/DEMO com a alimentacao desligada.

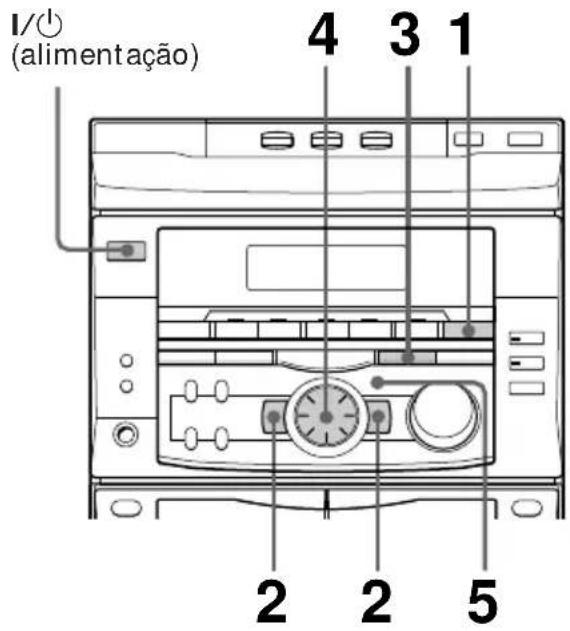

Passo 3: Pré-ajuste de estações de rádio

Pode pré-ajustar o segunte número de estações:

• Modelo de 2 bandas: 20 para FM, 10 para AM
• Modelo de 3 bandas: 20 para FM, 10 para MW e 10 para LW

A banda que pode selectionar depende do tipo do sintonizador incorporado no seu sistema.

Confirmae as bandas pressionando TUNER/ BAND repetidamente.

1 Pressione TUNER/BAND repetidamente até que a banda que deseja apareça no visor. De cada vez que pressiona este botão, a banda muda como se segue: Modelo de 2 bandas: FM AM Modelo de 3 bandas: FM MW LW

2 Pressione e mantenha + ou - pressionados até que a indentação da frequência comece a Mudar automaticamente e em seguida liberte-o.

A Exploração termina quando o Sistema sintoniza umaburgh. "TUNED" e "STEREO" (para um programa estereo) aparecem.

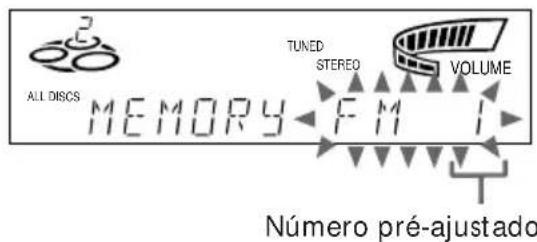

3 Pressione REPEAT/MEMORY. Um número pre-ajustado aparece no visor.

4 Rode o botão rápido para selección o número pré-ajustado que deseja.
5 Pressione ENTER/NEXT. A estação é armazenada.
6 Repita os passos 1 a 5 para armazenar outrasestradas.

continua

Passo 3: Pré-ajuste de estações de radio (continuação)

Para sintonizar uma estação com sinal fraco

Quando a estação desejada é saltada durante a sintonização automatica, pressione + ou - repetidamente no passo 2 para sintonizar a estação manualmente.

Recomece a partir do passo 1.

Para Mudar o intervalo de AM (para modelos com o interruptor AM TUNING STEP no paneI traseiro)

O intervalo de sintonização AM foi colocado na fabrica em 9kHz (10 kHz em algumas areas). Para Mudar o intervalo de sintonização AM, desligue a alimentação e coloque o interruptor AM TUNING STEP no painel traseiro em 10kHz (ou 9 kHz). Em seguida, volté a ligar a alimentação. Quando muda o intervalo, todas as estações pré-ajustadas são apagadas.

Conselho

As estações pré-ajustadas são retidas durante meio dia mesmo que deslgue o cabo de alimentação ou se ocorro uma falha de corrente.

Linhação de componentes AV.optionais

Para melhorar o seuSYSTEMAPOEgdo ligar componentes OPCionais. Refira-se as instruções de cada componente.

Ligação de componentes audio

Seleciona una das两大 ligacoes seguintoe dependendo do equipamento a ser ligado e do método de ligaçao.

Ligaçao de um deck MD para gravacao digital

Pode gravar digitalmente de um CD para o deck MD ligando um cabo optic (não fornecido).

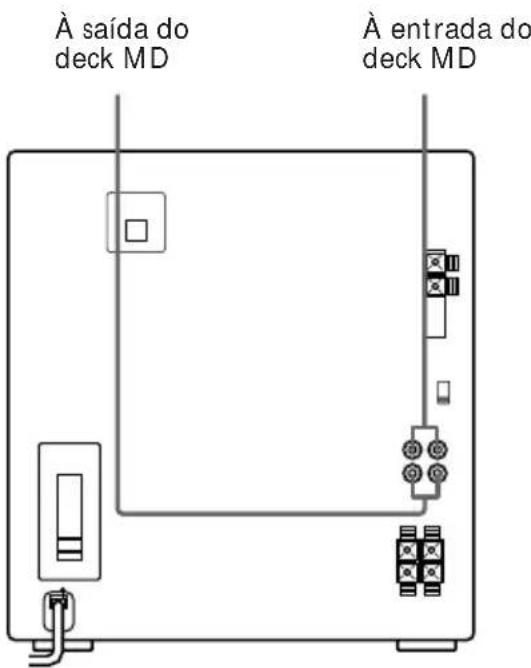

Ligaçao de um deck MD para gravacao analógica

Certifique-se de que faz corresponder a cordas fichas com a dos connectores. Para escutar o som do deck MD ligado, pressione FUNCTION repetidamente até que "MD" apareça.

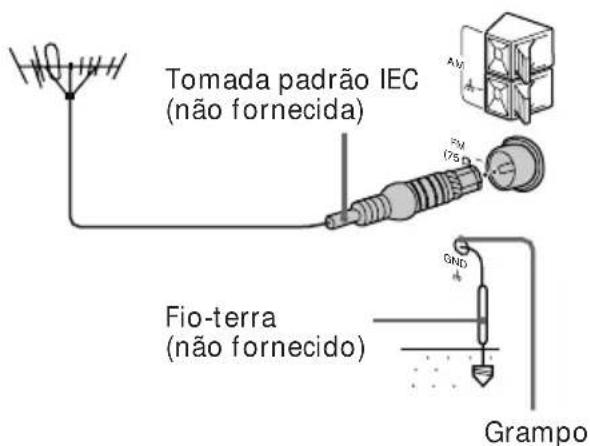

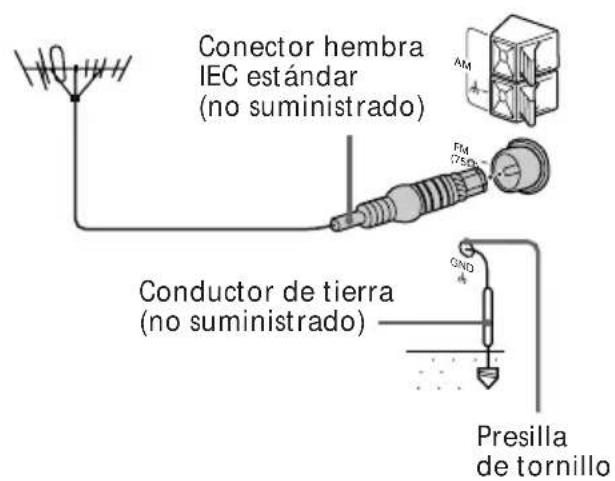

Ligação das antennas exteriores

Ligue a antenna exterior para melhorar a recepçao.

Antena de FM

Ligue a antenna exterior de FM optional.
Tambem pode utilizem em substituicao a antenna de TV.

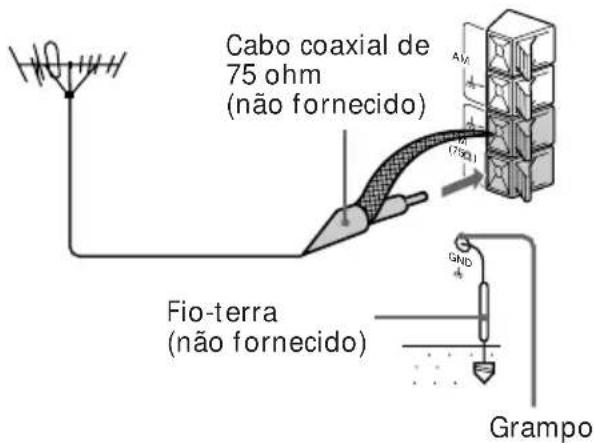

TipodeTomada A

TipodeTomada

Antena de AM

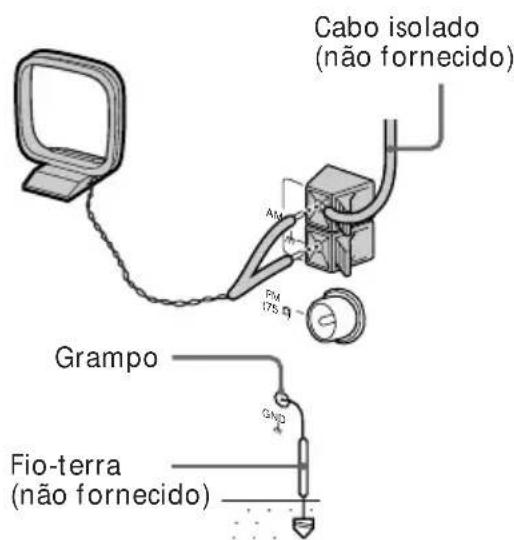

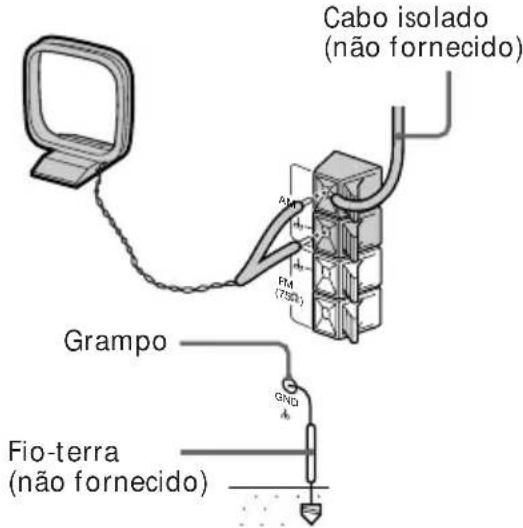

Ligue um cabo isolado com 6 a 15 metros ao terminal da antenna de AM. Deixe ligada a antenna circular de AM fornecida.

TipodeTomada

TipodeTomada

Importante

Se ligar uma antenna exterior, faça a ligaçao à terra, com o grampo, do terminal GND abaixo das tomas SPEAKER. Para fazer uma explosao de gás, não ligue o fio-terra a um cano de gás.

Operaçõesbasicas

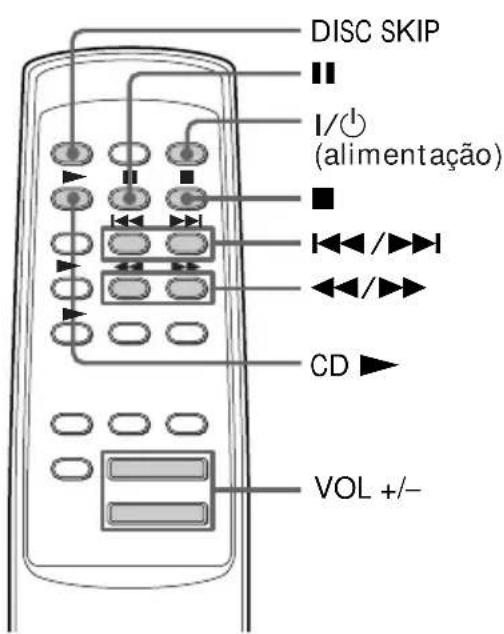

Leitura de um CD

—Leitura normal

Pode reproduzir ate 3 CDs em succelho.

1 Pressione ecoloque atedois CDs na bandeja do disco.

Se um disco não estiver colocado correctamente, não sera reconhecido.

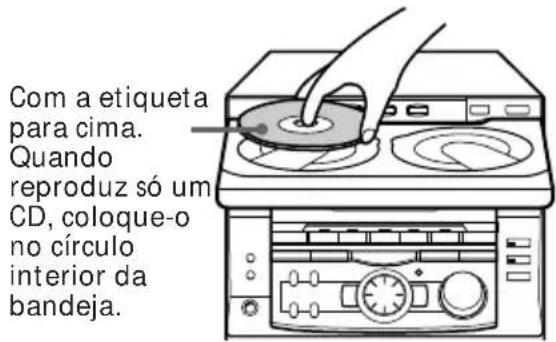

Com a etiqueta voltada para cima. Quando reproduc so um CD, colque-o no circulo interior da bandeja.

Para colocar um terreiro CD, pressione DISC SKIP para rodar a bandeja de disco.

2 Pressione um dos botões DISC 1-3.

A bandeja do disco fecha-se a reproducao而成a.

Se pressionar CD (ou CD no telecomando) quando a bandeja está fechada, a leitura começa no CD colocado cujo botão de bandeja está aceso em verde.

Número da bandeja do disco

continua

Leitura de um CD (continuação)

Para	Faça o segunte:
Parar a leitura	Pressione ■.
Fazer uma pausa	Pressione CD▶II (ou II no telecomando.) Pressione outra vez para retomar a leitura.
Avançar para a pista segunte ou retroceder para o ∈cio da pista corrente	Durante a reprodução ou pausa, rode o botão rápido no sentido dos ponteiros do relógio (para avançar) ou no sentido oposto (para retroceder). (Ou pressione ➔ (para avançar) ou ◆ (para retroceder) no telecomando.)
Encontrar um punto numa pista	Pressione e mantenha pressionado ➔ ou ◆ durante a leitura e liberte-o no punto desejado.
Selecionar um CD no modo de paragem	Pressione DISC SKIP.
Reproduzirsoleo CD que selecionou	Pressione PLAY MODE repetidamente até que "1 DISC" apareça.
Reproduzir todos os CDs	Pressione PLAY MODE repetidamente até que "ALL DISCS" apareça.
Retirar o CD	Pressione ▲no modo de paragem.
Mudar os CDs durante a reprodução	Pressione ▲.
Regular o volume	Rode VOLUME (ou pressione VOL +/- no telecomando).

Conselhos

• Se pressionar CD II quando a alimentacao está desligada, esta liga-se automaticamente e começa a reproducao do CD caso esteja um CD na bandeja (Leitura a Um Toque).
• Pode mudar de outra fonte para o leitor de CD e começar a reproduzir um CD pressionando simplesmente CD ou os botões DISC 1-3 (Seleção Automática de Fonte).
• Se não houver CD na bandeja, aparece "CD NO DISC" no visor.
• Quando selección una bandeja de disco que tem um CD (ou o reproduz), o botão DISC 1 - 3 paraessa bandeja acende-se em verde. quando todas as bandejas de disco está vazias, os botões DISC 1 - 3 acendem-se todos em verde.

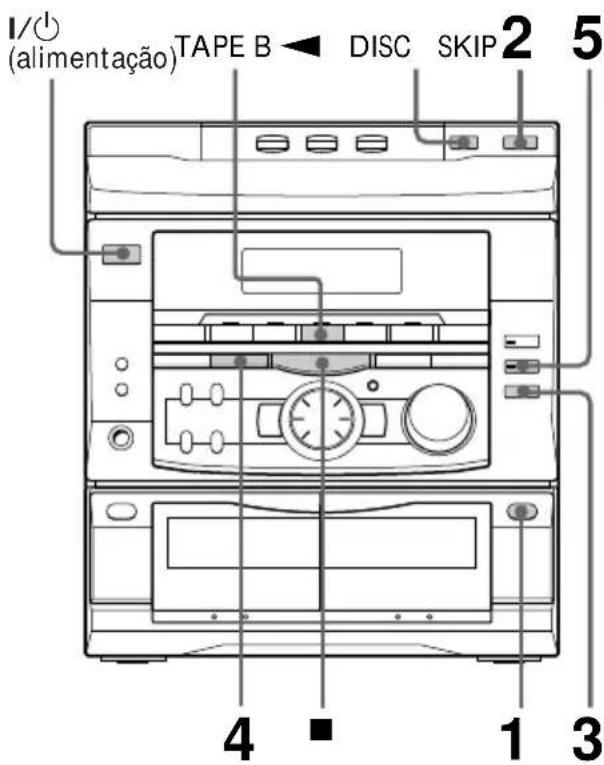

Gravização de um CD

O botão CD SYNC permite-lhe gravar fácilmente de um CD para uma cassette.

Pode utilizesa cassette TYPE I (normal).

1 Pressione e coloque una cassete virgem no deck B.

Com o lado em que deseja gravar voltado para fora

2 Pressione e coloque um CD.

Pressione outra vez para fechar a bandeja.

Se o indicator para a bandeja que deseja gravar não estiver aceso em verde, pressione DISC SKIP repetidamente para que agenda em verde.

3 Pressione CD SYNC.

O deck B fica a espera para graca o o leitor de CD fica a espera para reproducao. O indicator TAPE B (para o lado frontal) acende-se.

4 Pressione EDIT/DIRECTION

repetidamente para seleccionar para gravar num lado. SeLECTION (ou RELAY) para gravar nos dois lados.

5 Pressione PAUSE.

A gravacao começa.

Para parar a gravacao

Pressione.

Conselhos

• Se desejagravar no lado reverse, pressione TAPE B para acender o indicator après de ter pressionado CD SYNC no passo 3.

• Quando grava em eles lados, certifique-se de que começa a gravação no lado frontal. Se começar no lado reverso, a gravação para no fim do lado reverso.

Nota

Não pode escatar outras fontes quando está a gravar.

Ouvir rádio

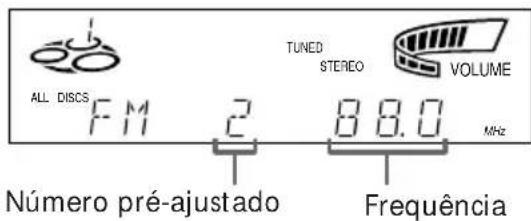

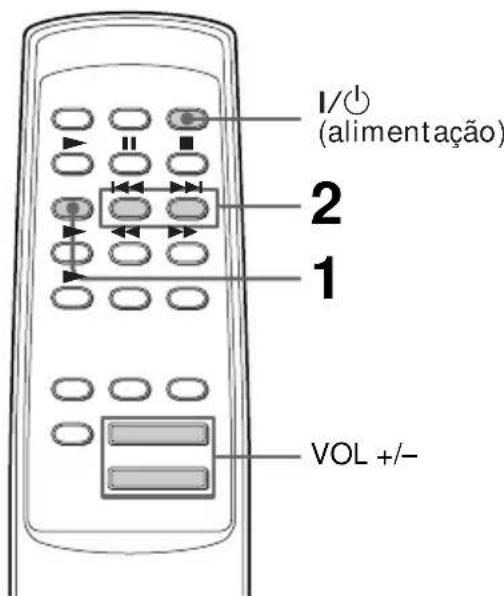

Sintonização Pré-ajustada

Pre-ajuste primeiro as estações de rádio na memória do sintonizador (veja "Passo 3: Pre-ajuste de estações de rádio").

1 Pressione TUNER/BAND

repetidamente até que a banda desejada apareça no visor.

As bandas que pode receber depende do Modelo que adquiriu. Certifique-se de que verificou as bandas que pode receber.

De cada vez que pressiona o botão, a banda muda como se segue:

Modelo de 2 bandas:

FM AM

Modelo de 3 bandas:

FM MW LW

2 Rode o botão rápido (ou pressione ou no telecomando) para sintonizar a这是一个 pré-ajustada desejada.

Rode no sentido oposito ao dos ponteiros do relógio ou pressione no telecomando para os他们在 pré-ajustados mais baixos.

Rode no sentido dos ponteiros do relógio (ou pressione no telecomando) para os他们在 pre-ajustados mais altos.

Para	Faça o segunte:
Desligar o rádio	Pressione I/O (alimentação).
Regular o volume	Rode VOLUME (ou pressione VOL +/- no telecomando).

Para escatar estações de rádio não pré-ajustadas

Sintonização automática

Pressione e mantenha + ou - pressionado no passo 2 até que a指示ação da frequência comece a mudar, em seguida liberte-o.

Sintonização manual

Pressione ^+ ou - repetidamente no passo 2 para sintonizar a esta.

Conselhos

• Se pressionar TUNER/BAND com a alimentacao desligada, esta liga-se automaticamente e sintoniza a ultimaizacao recebida (Leitura a um Toque).
• Pode mudar de outra fonte para rádio pressionando simplesmente TUNER/BAND (Selecção Automática de Fonte).
• Quando um programa FM é ruidoso, pressione STEREO/MONO de modo a que "MONO" apareça no visor. Não havara efeito estéreo mas a receção melhorar. Pressione o botão outras vez para voltar a colocar o efeito estéreo.
• Para melhorar a receção de uma emissão, voltar a orientar as antenas fornecidas.

Gravização de rádio

Pode gravar um programa de rádio numacasseteactivandouma estaçãopré-ajustada. Podeutilizaruma cassete TYPEI (normal).

1 Pressione TUNER/BAND para seleccionar a banda que deseja.
2 Rode o botão rápido para sintonizar uma estação pré-ajustada.

Rode no sentido oposito ao dos ponteiros do relógio (ou pressione n telecomando) para os他们在 pré-ajustados mais baixos.

Rode no sentido dos ponteiros do relógio (ou pressione I no telecomando) para os他们在 pre-ajustados mais altos.

continua

Gravação de rádio (continuação)

3 Pressione ecoloque umacassete virgem no deck B.

Com o lado em que deseja gravar voltado para fora

4 Pressione REC.

O deck B fica a espera para gravacao.

5 Pressione EDIT/DIRECTION repetidamente para selectionar para gravar num lado. SeLECTIONe (ou RELAY) para gravar nosinouslosados.
6 Pressione PAUSE.

A gravacao começa.

Para parar a gravacao

Pressione.

Conselhos

• Se deseja gravar no lado reverse, pressione TAPE B para acender o indicator depuis de ter pressionado REC no passo 4.
• Quando grava em eles os lados, certifique-se de que começa a gravacao no lado frontal. Se começar no lado reverso, a gravacao para no fim do lado reverso.
• Para gravar estações não pré-ajustadas, utilize + e - no passo 2 para sintonizar a estação desejada.
• Se Escutar ruidos quando está a gravar do rádio, mova a respectiva antenna para reduzir o ruido.

Leitura de uma cassette

Pode utilizes uma cassette TYPE I (normal). Para seleccionar o deck A ou B, pressione DECK A ou DECK B no telecomando.

1 Pressione ecoloque una cassetegravada no deck A ou B.

A cassette começa a ser reproduzida.

• O deck para automaticamente(before de repetir a sequência cinco vezes.
  **A leitura alternada segue sempre a subsequente sequência:

Deck B (lado frontal), Deck B (lado reverso)

Deck A (lado frontal), Deck A (lado reverse)

Para	Faça o segunte:
Parar a reprodução	Pressione ■.
Fazer uma pausa	Pressione ¶ PAUSE. Pressione outras vezes para retomar a reprodução.
Avançar rapidamente	Pressione ▷.
Retroceder	Pressione ←.
Retirar a cassette	Pressione ≒.
Regular o volume	Rode VOLUME (ou pressione VOL +/- no telecomando).

Conselhos

• Pressionar TAPE A (ou TAPE B)▶ ou quando a alimentacao está desligada, liga-a automaticamente e a reproducao da cassette而成a se estiver uma cassette colocada no deck (Leitura a um Toque).
• Pode mudar de outra fonte para o deck de cassette pressionando simplesmente TAPE A (ou TAPE B) ou (Selecacao Automática de Fonte).

Procura do inicia da pista actual ou segunte (AMS*)

Durante a reproducao, rode o botao rapiido na mesma direccao do que o indicator ou paraavançar. "TAPE A (ou TAPE B) > > > + 1 ^ aparece. Rode na direccao oposta para retroceder. "TAPE A (ou TAPE B) < < < - 1^ aparece. (Ou pressione ou no telecomando).

• Quando o espoço não gravado entre as_musicas é inferior a 4 segundos.
• Se a informação gravada nos canais esquerdo e direito é completenessamente diferente.
• Quando existem secções continuas de extremamente baixo não ou som de baixa frequência (como o som de uma saxofone barítono).
• Quando o aparelho está colocado perto de um televisor. (Neste caso, afaste o aparelho do televisor ou desligue o televisor.)

Gravação a partir de uma cassette

Pode utilizes a cassette TYPE I (normal).

1 Pressione ecoloque uma cassette gravada no deck A e uma cassette virgem no deck B.

2 Pressione REC.

O deck B fica a espera para gravacao. O indicator TAPE B (para o lado frontal) acende-se.

3 Pressione EDIT/DIRECTION repetidamente para selectionar para gravar num lado. SeLECTIONe (ou RELAY) para gravar nosinouslosados.

4 Pressione PAUSE.

A gravacao começa.

5 Pressione TAPE A

Pressione TAPE A para reproduzir o lado reverso. A cassette começa a reprodução.

Para parar a gravacao

Pressione.

Conselhos

• Quando grava em eles os lados, certifique-se de que começa a gravacao no lado frontal. Se começar no lado reverso, a gravacao para no fim do lado reverso.
• Se colocar EDIT/DIRECTION em (→) quando as cassetes que utilize tem comprimentos发展目标, a cassette em cada deck inverte independente. Se seleccionar RELAY as cassetes nosinous decks invertem-se ao mesmo tempo.

O leitor de CD

Utilização do visor do CD

Pode verificar o tempo restante da pista actual.

DISPLAY/DEMO

Pressione DISPLAY/DEMO durante a reproducao.

Cada vez que pressiona este botão, durante a reprodução normal, o visor muda da segunte maneira:

Conselho

O tempo total de reproducao e os他们在各门的各门中，都可进行。
Se pressionar DISPLAY/DEMO no modo de paragem, aparece o visor do relógio durante uma minuto.
A few minutes later, the visual system of the camera is turned on and the camera is able to take a picture.

Leitura das pistas do CD repetidamente

—Leitura repetida

Esta funcao permite-lhe repetir so um CD ou todos os CDs em leitura normal, em shuffle ou programada.

PLAY MODE REPEAT/MEMORY

Pressione REPEAT/MEMORY

durante a reproducao para que "REPEAT" apareça no visor.

Começa a leitura repetida. Execute o procedimento segunte para Mudar o modo de repeticao.

Para repetir Pressione

Todas as pistas no CD actual	PLAY MODE repetidamente às que "1 DISC" apareça no visor.
Todas as pistas em todos os CDs	PLAY MODE repetidamente às que "ALL DISCS" apareça no visor.
Só uma pista	REPEAT/MEMORY repetidamente às que "REPEAT 1" apareça no visor quando reproduc a pista que deseja repetir.

Para cancelar a leitura repetida

Pressione REPEAT/MEMORY de maneira a que "REPEAT" ou "REPEAT 1" desapareça do visor.

Leitura das pistas do CD em ordem casual

—Leitura em shuffle

Pode reproduzir todas as pistas de um disco ou todos os discos em ordem casual.

1 Pressione FUNCTION repetidamente até que "CD" apareça no visor e em seguida coloque CDs na bandeja.
2 Pressione PLAY MODE repetidamente até que "1 DISC SHUFFLE" ou "ALL DISCS SHUFFLE" apareça no visor. "ALL DISCS" baralha todos os CDs no leitor. "1 DISC" baralha o CD cujo indicator DISC esta aceso em verde.
3 Pressione CD II. "aparece e em seguida todas as pistas são reproduzidas em ordem casual.

Para cancelar a leitura em shuffle

Pressione PLAY MODE repetidamente até que "SHUFFLE" ou "PROGRAM" desapareçam do visor. As pistas continuam a ser reproduzidas na sua ordem original.

Para seleccionar o CD desejado

Pressione DISC 1-3.

Conselhos

• Pode inicial a leitura em Shuffle quando está na leitura normal pressionando PLAY MODE repetidamente para seleccionar "SHUFFLE".
• Para fazer uma pista, rode o botão rápido no sentido dos ponteiros do relógio (ou pressione no telecomando).

Programação das pistas do CD

—Leitura programada

Pode Criar um programa contendo até 32 pistas de todos os CDs para serem reproduzidas na ordem que deseja.

1 Pressione FUNCTION repetidamente até que "CD" apareça no visor e em seguida coloque CDs na bandeja.
2 Pressione PLAY MODE repetidamente até que "PROGRAM" apareça no visor.
3 Pressione um dos botões DISC 1-3 ou DISC SKIP repetidamente para selección um CD.
4 Rode o botao rapi do at que a pista desejada apareca no visor.

5 Pressione ENTER/NEXT. A pista está programada e aparace o número do passo do programa.

6 Para programar pistas adiconais, repita os passos 3 a 5.

Salte o passo 3 para selectionar pistas do mesmo disco.

7 Pressione CD ▷II (ou CD ▷ no telecomando).

Todas as pistas são reproduzidas na ordem que selecionou.

Para cancelar a leitura programada

Pressione PLAY MODE repetidamente até que "PROGRAM" ou "SHUFFLE" desapareçam do visor.

Para	Pressione
Verificar o programa	CHECK no telecomando repetidamente. Depois da ultima pista, aparece“CHECK END”.
Cancelar uma pista no fim	CLEAR no Telecomando no modo de paragem.
Cancelar uma pista espécífica	CHECK no Telecomando repetidamente até que o número da pista a ser cancelada apareça, em seguida pressione CLEAR.
Adcionar uma pista ao programa	1 Pressione um dos botões DISC 1 - 3 ou DISC SKIP para selecionar um CD. 2 SeLECTIONA pista rodando o botão rápido. 3 Pressione ENTER/NEXT.
Cancelar o programa completeness	uma vez no modo de paragem ou两大 vezes durante a leitura.

Conselhos

• O programa que fez mantém-se no leitor de CD mesmo(before de serdo reproduzido. Pressione CD para ler o mesmo programa outras vez.

• Se o tempo total de leitura não aparecer durante a programação, significava:

• que programou uma pista com o número superior a 20, ou

• que o tempo total de leitura exceedu 100关键时刻.
  -FULL"aparece quando tenta programar mais do que 32 pistas.

O leitor de cassetes

Gravação manual de uma cassette

Pode gravar de um CD, cassette ou radio conforme desejar. Por exemplo, pode gravar so as datasas que deseja ou gravar a partir do meio de uma cassette.

1 Coloque umacassete virgem no deck B.
2 Pressione FUNCTION repetidamente até que a fonte que deseja gravar (por exemple CD) apareça.
3 Pressione REC. O deck B fica a espera para gravacao. O indicator TAPE B (para o lado frontal) acende-se.

4

Pressione EDIT/DIRECT

repetidamente para selectionar para gravar num lado. SeLECTIONe (ou RELAY) para gravar nosinouslados.

5 Pressione PAUSE.

A gravacao começa.

6 Comece a reproducir a fonte a ser gravada.

Para Pressione

Parar a gravacao.

Fazer uma pausa na PAUSE. gravacao

Conselhos

• Se deseja gravar no lado reverse, pressione TAPE B para acender o indicator depuis de ter pressionado REC no passo 3.
• Durante o modo de pausa de gravacao (depos de ter pressionado REC no passo 3 e antes de pressionar PAUSE no passo 5) pode usar o botao rápido para seleccionar pistas.

Gravização de CDs explicindo a ordem das pistas

- Ediçao programada

Pode gratar pistas de todos os CDs na ordem que desejar. quando programa, certifique-se de que o tempo de leitura para cada um dos lados não exceedo o comprimento de um(lado da cassette.

1 Siga os passos 1 a 6 em "Programação das pistas do CD" (veja págnina 22).
2 Pressione e coloque una cassete virgem no deck B.
3 Pressione CD SYNC. O deck B fica a espera para gravacao e o leitor de CD fica a espera para reproducao. O indicator TAPE B (para oazo frontal) acende-se.
4 Pressione EDIT/DIRECTION repetidamente para selectionar para gravar num lado. SeLECTIONe (ou RELAY) para gravar nosinouslosados.
5 Pressione I PAUSE. A gravacao comeca.

Para parar a gravacao

Pressione.

Para cancelar a edicao programada

Pressione PLAY MODE repetidamente até que "PROGRAM" ou "SHUFFLE" desapareçam do visor.

continua

Gravacao de CDs explicando a ordem das pistas (continuação)

Seleção automática do comprimento da fita

— Ediçao da selecção de fita

Pode verificar qual o comprimento mais aconselhavel para gravar um CD. Note que não pode utilizear a Edicão de seleção de fita para discos com mais do que 20 pistas.

1 Coloque um CD na bandeja.

Se o indicator para a bandeja que deseja gravar não estiver aceso em verde, pressione DISC SKIP repetidamente para que agenda em verde.

2 Pressione FUNCTION

repetidamente até que "CD" apareça no visor.

3 Pressione EDIT/DIRECTION uma vez para que "EDIT" pisque.

O comprimento de fita requirenda para o CDactualmente seleccionado aparece, seguido polo tempo total de leitura para os lados A e B respectivamente.

Nota

Não pode utilizez esta funcao antes da programacao.

Pode reforcar os graves e escutar com auscultadores.

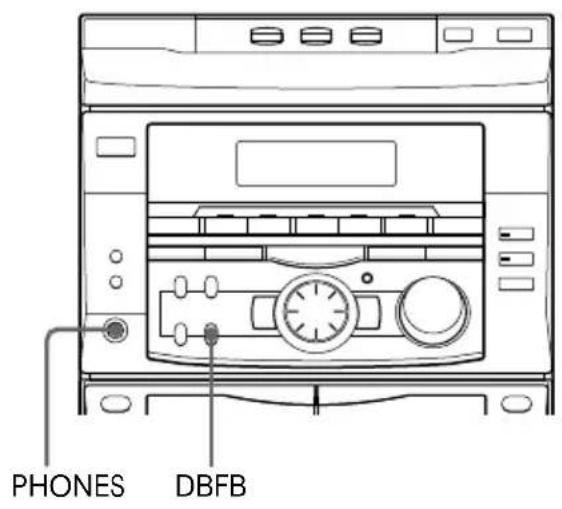

Para reforcar os graves (DBFB)

Presione DBFB*.

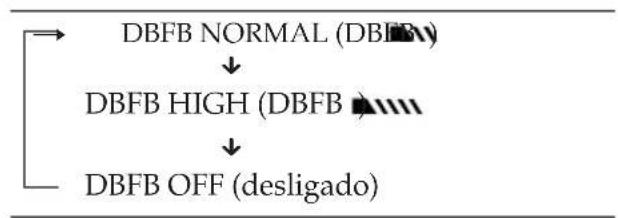

De cada vez que pressiona o botão, o visor do nível DBFB muda como se segue:

• DBFB = Dynamic Bass Feedback. (Reforço Dinâmico dos Graves)

Para ouvir com os auscultadores

Ligue os auscultadores à tomada PHONES. Nenhum som sairá pelos altifalantes.

Seleção do enfase auditivo

O menu de enfase auditivo permite-lhe的选择向作ascharacteristicado somque esta a Escutar.

Pressione FILE SELECT repetidamente até que o efeito que deseja (ROCK, POP, JAZZ ou DANCE) apareça no visor.

Para cancelar oefeito

Pressione FILE SELECT repetidamente até que "FLAT" apareça no visor.

Conselho

"SUR lupurece se seleccionar um efeito com efeito periférico.

Activação do efeito periférico

Pode恭喜 o efeito periférico.

Pressione SURROUND para que "SUR [(1111)]" apareça no visor.

Quando escolhe outros efeitos de som, os efeitos periféricos são cancelados.

Characteristicas adiconais

Para adormecer com música

Pode programar oSYSTEMA estereo de maneira a que se deslige a uma hora determinada e poder adormecer ouvindo musica. Pode preajustar o tempo, em intervalos de 10 minutos, para desligar oSYSTEMA.

Pressione SLEEP.

De cada vez que pressiona o botão, o visor dos minutos (tempo de desactivação) muda como se segue:

AUTO 90min 80min 70min 10min OFF AUTO

Quando escolhe AUTO

A alimentação des Liga-se quando o CD ou a cassette actual acaba de ser reproduzida (no máximo de 100 minutos).

Para verificar o tempo restante

Pressione SLEEP ama vez.

Para mudar a hora de desligar

Selezione a hora que deseja pressionando SLEEP.

Para cancelar a funcao do temporizador de dasactivacao

Pressione SLEEP repetidamente até que "OFF" apareça no visor.

Para acordar com música

Pode acordar com música todos os dias a uma hora pré-ajustada. Certifique-se de que acertou o relógio (veja "Passo 2: Acerto do relógio").

O modelo com o Sistema de 24 horas é outilizzato para efeito de ilustracoes.

1 Prepare a fonte de som que deseja reproducir.

• CD: Coloque um CD. Para fazer numa pista espécífica, fazer um programa (veja "Programação das pistas do CD").
  Cassete: Coloque uma cassette com o lado que deseja reproducir voltado pararente.
• Rádio: Sintonize a estação pré-ajustada que deseja. (veja "Passo 3: Pré-ajuste de estações de rádio").

2 Rode VOLUME para regular o volume.

Para adormecer com música (continuação)

3 Pressione CLOCK/TIMER SET. "SET DAILY" aparce.

4 Pressione ENTER/NEXT.

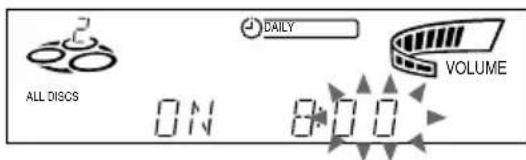

"ON" aparece e os digitos da hora piscam no visor.

5 Ajuste a hora para fazer a reproducao.

Rode o botao rapiido, para colocar a hora e em seguida pressione ENTER/NEXT. A indicação dos minutos começa a piscar.

Rode o botão rápido para colocar os minutos e em seguida pressione ENTER/NEXT.

"OFF" aparece e a indentacao da hora piscaca另外一个vez.

7 Rode o botão rápido às que a fonte de música que deseja apareça.

A indicação muda como se segue:

TUNER CD PLAY TAPE PLAY

8 Pressione ENTER/NEXT.

O tipo de temporizador ("DAILY") aparece, seguido pelo a hora de inicia, a hora de paragem e a fonte de música e em seguida volta para o visor original.

9 Desligue a alimentacao.

Para verificar o ajuste

Pressione TIMER SELECT repetidamente até que "DAILY" apareça.

Para mudar o ajuste, repita a partir do passo 1.

Para cancelar a operação temporizada

Pressione TIMER SELECT repetidamente até que "TIMER OFF" apareça.

Conselhos

• A alimentação des Liga-se 15 segundos antes da hora ajustada.
• Não pode programar o temporizador se as vezes deactivation e desactivacao foram as mesmas.
• quando colocao o temporizador de desactivacao, o temporizador de activacao não liga o Sistema ate que o temporizador de desactivacao o desligue.
• Não pode activar o temporizador de ativização e o temporizador de gravação ao mesmo tempo.

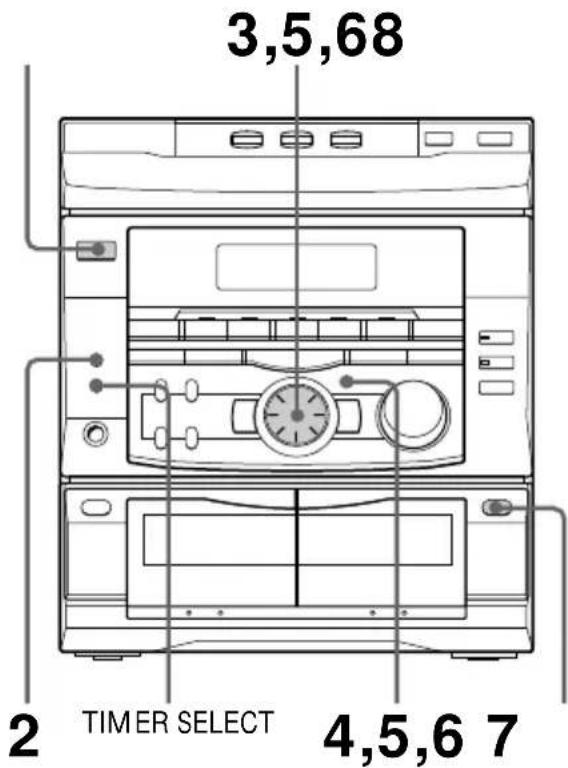

Gravização temporalizada de programas de rádio

Para gravacao temporizada tem de anteriormente pre-ajustar as estacoes de rado (veja "Passo 3: Pre-ajuste de estacoes de rado") e acertar o relógio (veja "Passo 2: Acerto do relógio").

1 Sintonize a estação de rádio préajustada (veja "Ouvir rádio").
2 Pressione CLOCK/TIMER SET. "SET DAILY"aporece.
3 Rode o botão rápido àsque "SET REC" apareça.

SETREC

4 Pressione ENTER/NEXT.

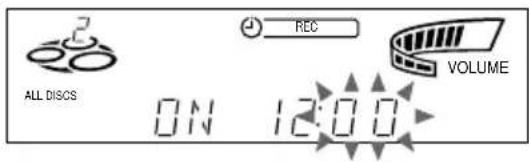

"ON" aparece e os digitos da hora piscam no visor.

5 Coloque a hora de partir a gravacao.

Rode o botão rápido para colocar a hora e em seguida pressione ENTER/NEXT. A indicação dos minutos começa a piscar.

Rode o botão rápido para colocar os minutos e em seguida pressione ENTER/NEXT.

"OFF" aparece e a indentacao da hora piscaca另外一个 vez.

6 Coloque a hora de parar a gravacao seguido o procedimento acima.

O tipo de temporizador ("REC") aparece seguido pela hora de inicio, a hora de paragem e o número da本站ação pré-ajustada e em seguida voltapara o visor original.

7 Coloque umacassete virgem no deck B.

8 Desligue a alimentacao.

Quando a gravacao começa, o;nivel de volume é colocado no minimo.

continua

Para verificar o ajuste

Pressione TIMER SELECT repetidamente até que "REC" apareça.

Para mudar o ajuste, repita a partir do passo 1.

Para cancelar a operacao temporizada

Pressione TIMER SELECT repetidamente até que "TIMER OFF" apareça.

Conselhos

• Se a alimentação estiver ligada à hora ajustada a gravacao não sera feita.
• Não pode programar o temporizador se as vezes deactivation e desactivacao foram as datasmas.
• Quando colocao o temporizador de desactivacao, o temporizador de gracaao nao liga o Sistema ate que o temporizador de desactivacao o desligue.
• Não pode activar o temporizador de gravacao e o temporizador de activacao ao mesmo tempo.

Informação adicional

Precauções

Voltagem de operacao

Antes de funciona com o Sistema, verifique se a voltagem do seu Sistema é a mesma do que a da corrente local.

Segurçà

• O aparecido não está desligado da rede CA quando o cabo de alimentação estiver ligado a uma tomada de rede, mesmo que o aparecido tenha sido desligado.
• Quando preveja não utilizes o Sistema por um periodo prolongado, desligue-o da tomada da rede. quando desligar o cabo puxe-oPGA, nuncaaveled proprio cabo.
• Se qualquer objecto solido ou liquido cair para dentro do aparelho, desluge o Sistema estéreo e peça assistência a um técnico qualificado antes de outilizar novamente.
• O cabo de alimentação éve se mudado em lojas发展目标.

Instalacao

• Instale oSYSTEMe estéreo num local com ventilação adequada para fazer sobre-aquecimento interno.
• Não coloque o aparecido numa posicao inclinada.
• São colique o aparelho em locais,

— Extemamente quentes ou frios
Sujos ou poeirentos
Muito humidos
Com vibrações
Sujeitos a luz solar directa

Operacao

• Se o aparelho for transporting directamente de um local frio para um local quente, ou for colocado num quarto bastante humido, poderá havar condensação de idade nas lentes no interior do leitor de CD. Caso isto ocorra, o leitor de CD não funciona. Retire o disco e deixe o aparelho ligado durante aproximamente uma hora às que ahumidade se evapore.
• Quando desloca oSYSTEMA, retire os discos.

Se tiver qualquer questioned ou problema respeitantao ao seu Sistema estereo, consulte o concessionario Sony mais proximo.

Notas sobre os CDs

• Antes da reproducao, limpe o CD com um pano limpo. Limpe o CD do centro para o exterior.
• Não utilize solventes tais como benzina, diluentes, produits de limpeza comercializados no mercado ou sprays anti-estáticos para discos analógicos.
• Não exponha o CD à luz solar directa ou a fontes de calor tais como conduitas de ar quente, nem o deixe num automóvel estacionado sob luz solar directa.

Limpeza do exterior doSYSTEMA

Limpe com um pano macio levamente humedecido com uma solucao de detergente suave.

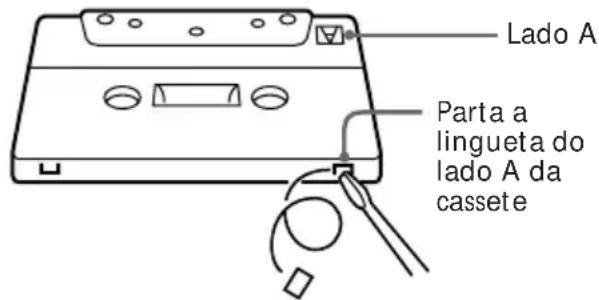

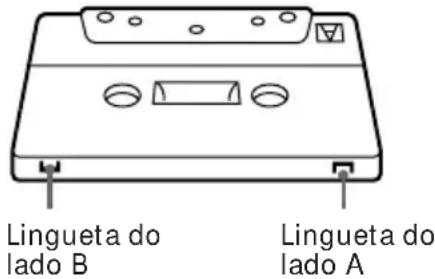

Para fazer uma gravacao definitiva

Para fazer que acidentalmente uma cassette sera segrada por cima, parte as linguetas do lado A e B como se minha na ilustracao.

Se mais tarde encontrarvoltarutilizaressa cassetepara gravacao,cubraaslinguetaspartidascomfita-adesiva.

continua

Precauções (continuação)

Antes de colocar una cassete no deck

Estique a fita para que não fique encravada em qualquer das partes do deck e se estraque.

A fita é muito elastica. Não mude muito freqüentemente as operações de reprodução, paragem, avanço rápido, etc. A fita pode fazer encravada no deck de cassetes.

Limpeza das cabecas da fita

Limpe as cabecas da fita antes de cada 10 horas de lavoro.

Quando as cabecas da fita está sujas

— o som torna-se distorcido
—hauma diminuicao no nivel do som
— ha una quebra no som
— a cassette não se apaga Completely
— não pode gravar na cassette

Certifique-se de que limpa as cabecas da fita antes de fazer uma gravacao importante ou(before de reproducir umacassete velha.

Utilize una cassete de limpeza do tipo seco ou humido. Para detalles refira-se as instruções na cassete de limpeza.

Desmagnetização das cabecas da fita

Desmagnetize as cabecas da fita e as partes de metal que está em contacto com a fita todas as 20 a 30 horas de functimento com uma cassette de desmagnetização vendida separamente.

Para detalles refira-se as instruções na cassette de desmagnetização.

Solução de avarias

Se tiver algo um problema na utilizesao de sestema estereo,utilize a segunte lista de verificacao.

Primeiro verifique se o cabo de alimentacao está ligado firmamente e se os altifalantes está ligados correcta e firmamente.

Casopersistalgumproblema consulte o agente Sony maisproximo.

Geral

O visor começa a pizarar assim que liga o cabo da alimentação à tomada, mesmo que não tenha ligado o aparelho (modo de demonstração).

• Pressione DISPLAY/DEMO com a alimentação desligada.

O modo de demonstracao aparece automaticamente da primarya vez que liga o cabo da alimentacao. Se houver uma falha de corrente superior a meio dia, volta a executar o segunte:

• Acerto do relógio (veja "Passo 2: Acerto do relógio")
• Pré-ajuste de estacoes (veja "Passo 3: Pre-ajuste de estacoes de rasio")
  — Ajustes do temporizador (veja "Para acordar com música" e "Gravacao temporizada de programas de raggio")

Ausência de som

• Rode VOLUME no sentido dos ponteiros do relógio.
• Os auscultadores estáo ligados.
• Coloque sé a porção descarnada do fio do altovalante na tomada SPEAKER.

Se colocar a porção em vinil do cabo do altifalante havara obstrução nas ligações do altifalante.

Muito zumbido ou ruido de fundo.

• Um televisor ou um videogravador está muito perto do sistema estéreo. Afaste o Sistema estéreo do televisor ou videogravador.

"0.00" (ou "12:00AM") pisca no visor.

• Houve uma falha de corrente. Acerte o relógio e os ajustes do temporizador窗外.

O temporizador não funciona.

• Acerte o relógio correctamente.

"DAILY" e "REC" não aparecem quando pressiona o botão TIMER SELECT.

• Ajuste correctamente o temporizador.
• Acerte o relógio.

O telecomando não funciona.

• Ha um obstáculo entre o telecomando e o Sistema.
• Não está a apontar o telecomando na direção do sensor doSYSTEMA.
• As pilhas está gastas. Substitua as pilhas.

Ocorre realimentacao acustica.

• Diminua o;nivel do volume.

Persiste a irregularidade de cor num ecran de televisao.

• Colique os altifalantes mais afastados do televisor.

Altifalantes

Ausência de som num dos canais, ou volume não balanceado entre os canais esquerdo e direito.

• Verifique a ligaçao dos altifalantes e a localização dos mesmos.

Leitor de CD

A bandeja do disco não fecha.

• O CD não foi colocado correctamente.

A leitura não se inicia.

• O CD não está correctamente colocado na bandeja.
• OCD está sujo.
• OCD está invertido.
• Condensacao de humididade. Retire o CD eleteso Sistema ligado durante circa de uma hora para que a condensacao se evapore.

A leitura não se inicia na primeira pista.

• O leitor está no modo de leitura programada ou em shuffle. Pressione PLAY MODE repetidamente até que "PROGRAM" ou "SHUFFLE" desapareça.

"OVER" é afixado.

• Atingiu o fim do CD.
  Pressione e mantenha <pressionado para voltar paraTRS.

continua

Solucao de avarias (continuaao)

Leitor de cassetes

Não se pode realizar a gravacao.

• Não há cassette no compartmento.
  A lingueta foi retirada da cassette (veja "Para fazer uma gravacao definitiva" na pagina 33).
  A cassette chegou ao fim.

A gravacao ou a leitura nao pode ser realizada ou ha uma diminuiacao no nivel de gravacao.

• As cabecas está susas. Limpe-as (veja "Limpeza das cabecas da fita" na网页 34).
• Magnetismo residual nas cabecas de gravacao/leitura. Desmagnetize-as (veja "Desmagnetizacao das cabecas da fita" na pagina 34).

A cassette não se apaga Completely.

• Magnetismo residual nas cabecas de gravacao/leitura. Desmagnetize-as (veja "Desmagnetizacao das cabecas da fita" na pagina 34).

Choro ou flutuação excessiva, ou perda de som.

• Contaminação dos cabrestantes ou roletes pressores. Limpe-os (veja "Limpeza das cabças da fita" na páginha 34).

• Magnetismo residual nas cabecas de gravacao/leitura. Desmagnetize-as (veja "Desmagnetizacao das cabecas da fita" na pagina 34).

Sintonizador

Muitas interferências ou zumbido ("TUNED" ou "STEREO" são afixados no visor).

• Oriente a antenna.
• O sinal é muito frac. Ligue uma antenna exterior.

Não pode receber em estéreo um programa FM estereofónico.

• Pressione STEREO/MONO para que "STEREO" apareça.

Se ocorrER qualquer除外 problema não descririto acima volta a ligar o Sistema da segunte maneira:

1 Desligue o cabo de alimentacao.
2 Volte a ligá-lo à tomada de rede.

Especificações

Secção do amplificador

Modelo para a América do Norte

Potência de saída continua RMS

50 watts + 50 watts

(6 ohms a 1kHz,

10% THD)

Modelo europeu

Potência de sinaí DIN (nominal)

40 watts + 40 watts

Potência de saía continua RMS (de referencia)

50 watts + 50 watts

(6 ohms a 1 kHz,

10% THD)

Potência de sina de música (de referencia)

85 watts + 85 watts

(6 ohms a 1 kHz,

10% THD)

Outros modelos

Medido a CA 110, 220V60Hz

Potência de sinaí DIN (nominal)

35 watts + 35 watts

Potência de saía continua RMS (de referencia)

45 watts + 45 watts

(6 ohms a 1 kHz,

10% THD)

Medido a CA 120, 240V60Hz

Potência de saía DIN (nominal)

40 watts + 40 watts

Potência de saía continua RMS (de referencia)

50 watts + 50 watts

(6 ohms a 1 kHz,

10% THD)

Potência Tmaxa de saía de música (de referencia)

600 watts

Entradas

MD IN (tomadas fono): voltagem 450mV

impedência 47 kilohms

Saidas

MD OUT (tomadas fono):

voltagem 250mV

impedência 1 kilohms

SPEAKER: aceita impedência de 6 a

16 ohms.

Secção do leitor de CD

Sistema Sistema audio-digital e

de disco compaco

Laser Laser semiconductor

( = 780 ~nm)

Duração da emissão:

continua

Saïda Laser Max. 44,6 μW

*Esta saía é o valor

mediado a uma distência

da objectiva das lentes no

Bloco de Captação Óptica

com 7mm de abertura.

Resposta de frequência 20Hz - 20kHz (± 0,5dB)

Comprimento de onda 780-790 nm

(Tomada conectora optica quadrada, paine traseiro)

Comprimento de onda 600nm

Nivel de saida-18 dBm

Secção do Deck de Cassetes

Sistema de gravacao 4 pistas,2 canais estereo

Resposta de frequência 40 - 13.000 Hz (±3 dB),

utilizando cassetes Sony

TYPEI

Choro e flutuação ±0,15% W.Peak (IEC)

0,1% W.RMS (NAB)

± 0,2% W.Peak (DIN)

continua

Especificações (continuação) Outros modelos

Secção do sintonizador

Secção do sintonizador de FM

Gama de frequência 87,5 - 108,0 MHz

Antena Antena de FM

Terminais de antenna 75 ohms desequilibrados

Frequência intermedia 10,7 MHz

Secção do sintonizador de AM

Gama de frequência

Modelos europeus:

MW: 531-1.602 kHz

(com o intervalo de

sintonização MW

colocado em 9kHz

LW: 153-279 kHz

(com o intervalo de

sintonização LW

colocado em 3kHz

Outros modelos:

AM: 531-1.602 kHz

(com o intervalo de

sintonização AM

colocado em 9 kHz)

530-1.710kHz

(com o intervalo de

sintonização AM

colocado em 10kHz

Antena Antena circular de AM

Terminais de antenna Terminal para antenna

exterior

Frequência intermedia 450 kHz

Altifalantes

Modelos para a América do Norte

Sistema de altifalantes Reflexo dos graves em 2 direcções

Unidades de altafalante

Woofer: 13cm , tipo conico

Tweeter: 2 cm, tipo PIEZO

Impedência nominal 6 ohms

Dimensoes (1 / a / p) Aprox. 220× 320× 221

mm

Sistema de altifalantes Reflexo dos graves em

2 direcções

Unidades de altafalante

Woofer: 15cm , tipo conico

Tweeter: 5cm , tipo conico

Impedência nominal 6 ohms

Dimensoes (1 / a / p) Aprox. 220× 320× 270

mm

Sistema de altifalantes Reflexo dos graves em 2 direcções

Unidades de altofalante

Woofer: 17cm , tipo conico

Impedância nominal 6 ohms

Dimensoes (1 / a / p) Aprox. 220× 320× 243

mm

Acessórios fornecidos: Antena circular de AM

(1)

Telecomando (1)

RM-SG7 (para o MHC

GRX3/RX55)

RM-SG7B (para o

MHC-R300/R500)

Antena de FM (1)

Design e espécificações sujeitos a alterações sem食欲o prévio.

Indices

A,B,C

Acerto do relógio 6

Ajuste

do som 27

do volume 12, 14, 17

Antenas 5, 10

Ajustedo som 27

Altifalantes 4

D

Duplicacao 18

E,F

Ediaco 25,26

Edicao da selecao de fita 26

Edicao programada 25

Estações de rádio

pré-ajuste 7

sintonização 14

G,H

Gravacoes definitivas 33

Gravacao

de um CD especialcando

a ordem das pistas 25

de una cassete 18

de um CD 13

de um programa de

rádio 15

seclusionando

automaticamente o

comprimento da fita 26

Gravacao definitiva 33

Intervalo de sintonização

8,38

L,M,N,O

Ligaçao

de componentes

opcionais 9

da alimentacao 5

das antenas 5,10

do planta 4

Ligação. Veja Ligaçao do sistema

Leitor de CD 11, 13, 19

Leitura

de pistas em ordem

casual (Leitura em

Shuffle) 21

de pistas na ordem

desejada (Leitura)

programada) 22

Leitura a um toque 12, 15, 17

Leitura em Shuffle 21

Leitura normal 11

Leitura programada 22

Leitura repetida 20

P, Q

Periférico 28

Pilhas 5

Seleção Automática de

Fonte 12, 15, 17

Selecao do enfase auditivo 27

Sintonização pré-ajustada 14

Sintonizador 12, 13

T,U

Temporizador

gravacao temporizada 31

para acordar com música 29

para adormecer com
música 29
