Marca	Sony
Modelo	MHCR-300
Tipo de produto	Sistema Hi-Fi
Alimentação	230 V CA, 50/60 Hz, 100 W
Peso	aproximadamente 9,5 kg
Potência de saída	40 W + 40 W DIN (6 ohms, 1 kHz) – modelo europeu
Leitor de CD	Trocador de 3 CDs, reprodução programada, aleatória, repetida
Deck de cassete	Duplo (reprodução A/B, gravação em B), 4 pistas estéreo, TIPO I
Sintonizador	FM/AM (PO/GO conforme modelo), 20 pré-seleções FM, 10 AM (ou 10 PO + 10 GO)
Funções de áudio	DBFB (Dynamic Bass Feedback), efeitos surround, pré-seleções de som (Rock, Pop, Jazz, Dance)
Temporizadores	Temporizador de desligamento (sleep), temporizador de despertar, temporizador de gravação
Controle remoto	Sim (RM-SG7/RM-SG7B)
Conectores	Entrada óptica digital para MD, fones de ouvido (PHONES), alto-falantes (6-16 ohms)
Segurança	Laser Classe 1, não abrir, evitar umidade
Manutenção	Limpeza das cabeças do cassete a cada 10 h, desmagnetização a cada 20-30 h
Acessórios fornecidos	Antena de quadro AM, antena de fio FM, controle remoto, pilhas AAA (2)

Perguntas frequentes - MHCR300 SONY

Como ajustar a hora no sistema Sony MHCR-300?

Para ajustar a hora, desligue o sistema e pressione CLOCK/TIMER SET. Gire o botão jog para ajustar as horas, pressione ENTER/NEXT, depois ajuste os minutos da mesma forma. Pressione ENTER/NEXT novamente para confirmar. O ajuste da hora desativa o modo de demonstração.

Como pré-ajustar as estações de rádio?

Pressione várias vezes TUNER/BAND para selecionar a faixa (FM ou AM). Mantenha pressionada a tecla + ou - até que a frequência mude automaticamente. Quando a estação for encontrada, pressione REPEAT/MEMORY, gire o botão jog para escolher um número de pré-ajuste e pressione ENTER/NEXT. Repita para cada estação.

Como gravar um CD em uma fita cassete?

Insira uma fita virgem no deck B e um CD no leitor. Pressione CD SYNC. O deck B entra em espera de gravação. Selecione o modo de gravação (um lado com ⇌, dois lados com → ou RELAY) usando EDIT/DIRECTION. Pressione II PAUSE para iniciar a gravação.

A reprodução do CD não funciona, o que fazer?

Verifique se o CD está corretamente colocado (etiqueta para cima) e se não está sujo. Limpe-o do centro para a borda com um pano macio. Certifique-se de que não há condensação: deixe o sistema ligado por uma hora. Se o problema persistir, consulte o guia de solução de problemas.

Como limpar as cabeças do deck de cassete?

A cada 10 horas de uso aproximadamente, limpe as cabeças com uma fita de limpeza do tipo seca ou úmida (vendida separadamente). Siga as instruções da fita de limpeza. Cabeças sujas podem causar distorção ou perda de som.

O temporizador não funciona, por quê?

Verifique primeiro se o relógio está ajustado corretamente. Certifique-se de que as horas de início e término não são iguais. Se o sistema estiver ligado na hora programada, o temporizador não será ativado. Para gravação por temporizador, verifique se uma fita virgem está inserida no deck B.

Como ativar o efeito surround?

Pressione a tecla SURROUND do controle remoto ou do painel frontal. O visor indica "SUR (||||||||)". Pressione novamente para desativar. Observe que a seleção de outro efeito sonoro desativa o surround.

O que fazer se o controle remoto não responder?

Verifique se não há obstáculo entre o controle remoto e o sensor do sistema. Substitua as pilhas se estiverem gastas. Se o problema persistir, aproxime o controle remoto do sistema.

Como usar a função de reprodução aleatória?

No modo CD, pressione várias vezes PLAY MODE até que "1 DISC SHUFFLE" (para um único disco) ou "ALL DISCS SHUFFLE" (para todos os discos) apareça. Pressione CD ▶ para iniciar a reprodução aleatória. Para cancelar, pressione PLAY MODE novamente até que "SHUFFLE" desapareça.

Como programar a gravação de um programa de rádio?

Antes de programar, pré-ajuste a estação de rádio e ajuste o relógio. Pressione CLOCK/TIMER SET, gire o botão jog até "SET REC" e pressione ENTER/NEXT. Ajuste a hora de início e término. Insira uma fita virgem no deck B e desligue o sistema. A gravação iniciará automaticamente.

MANUAL DE UTILIZADOR MHCR300 SONY

Manual de Instruções ____ P

MHC-GRX3 / R300

MHC-R500 / RX55

AVERTISSEMENT

AUTO 90min 80min 70min

→ … → 10min → OFF → AUTO …

Unidades de altavoces

Unidades de altavoces

Unidades de altavoces

Modelo para México: 120 V CA, 50/60 Hz

Cronodesconectador 29

Cronodespertador 29

E, F,

Edición 25, 26

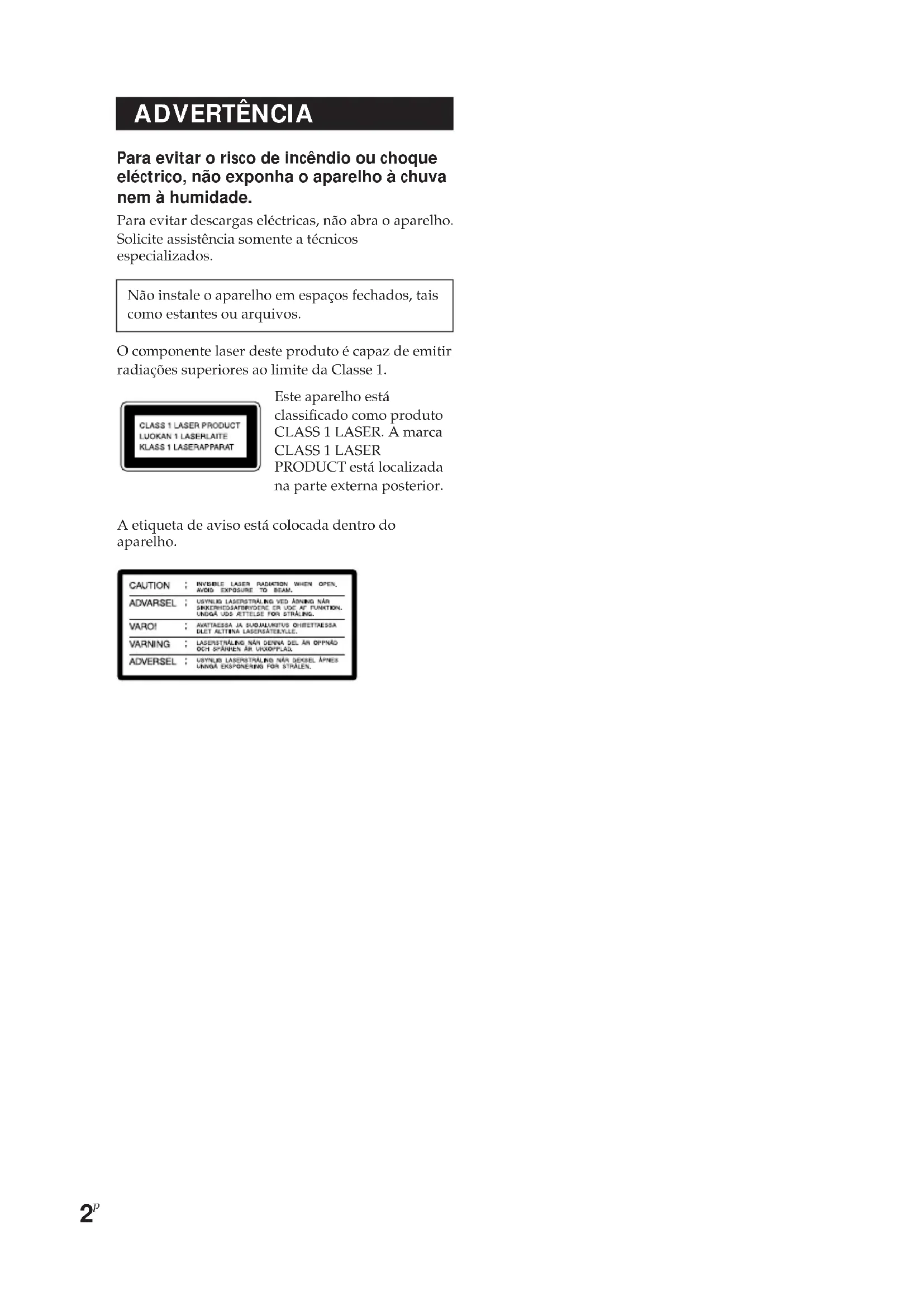

Para evitar o risco de incêndio ou choque eléctrico, não exponha o aparelho à chuva nem à humidade.

Para evitar descargas eléctricas, não abra o aparelho. Solicite assistência somente a técnicos especializados.

Não instale o aparelho em espaços fechados, tais como estantes ou arquivos.

O componente laser deste produto é capaz de emitir radiações superiores ao limite da Classe 1.

Este aparelho está classificado como produto CLASS 1 LASER. A marca CLASS 1 LASER PRODUCT está localizada na parte externa posterior.

A etiqueta de aviso está colocada dentro do aparelho.

CAUTION : INVISIBLE LASER RADIATION WHEN OPEN, AVOID EXPOSURE TO BEAM. ADVARSEL : USYNELD LASERSTRALING VED ÄNING NÄR SINKEDENOGASTRYROCRIC ER UGC AF FUNKTION, UNIGÄ UDS ATTEILSE FOR STRALING. VARO! : AVATTRESSA JA SUVALURITUS OHITTETRESSA ELET ALTINA LASONATELYLLE. VARNING : LASERSTRALING NÄR DENNA DEL AN OPPNÖ OCH SPÄNNEN AR UNOXYPLAD. ADVERSEL : USYNUS LASERSTRALING NÄR DEKSEL ÄPINES UNIGÄ EXSPONERING FOR STRALEN,

Conteúdo

Preparativos

Passo 1: Ligação do sistema ...... 4

Passo 2: Acerto do relógio ...... 6

Passo 3: Pré-ajuste de estações de rádio ....7

Ligação de componentes AV opcionais9

Ligação das antenas exteriores ..... 10

Operações básicas

Leitura de um CD.... 11

Gravação de um CD.... 13

Ouvir rádio 14

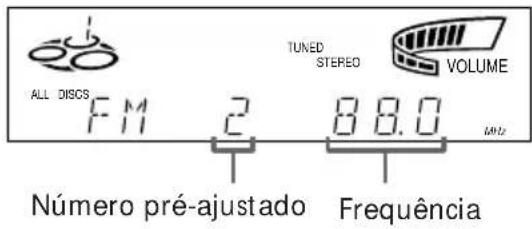

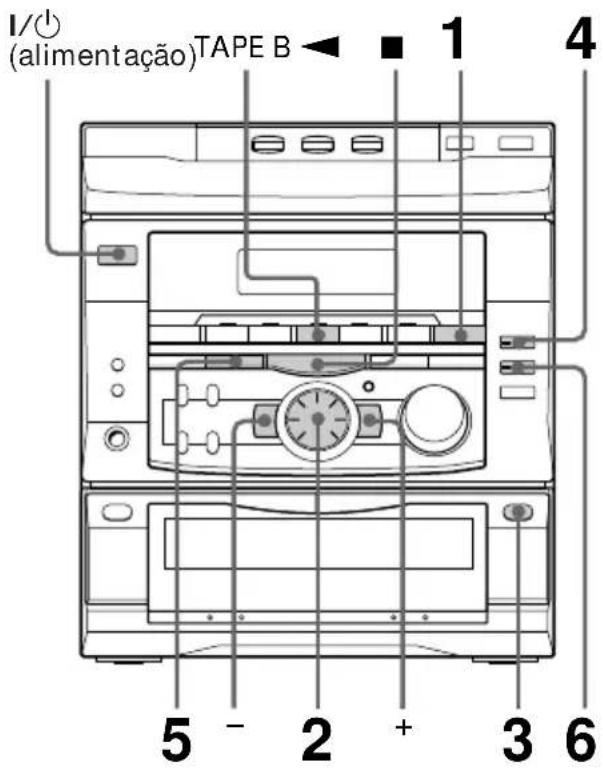

Gravação de rádio 15

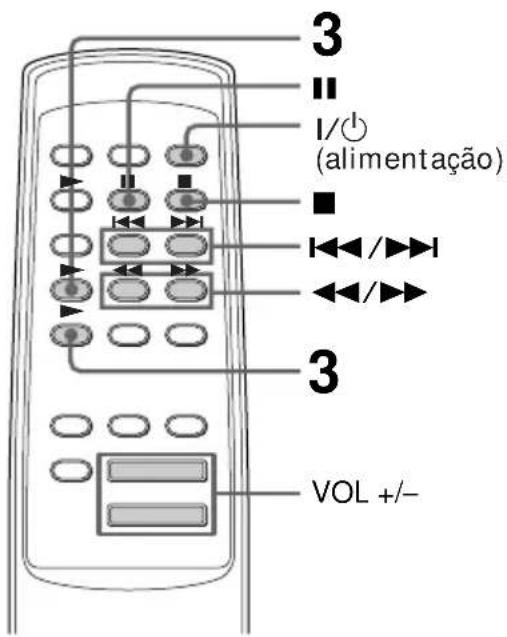

Leitura de uma cassete 16

Gravação a partir de uma cassete ..... 18

O leitor de CD

Utilização do visor do CD...... 19

Leitura das pistas do CD repetidamente 20

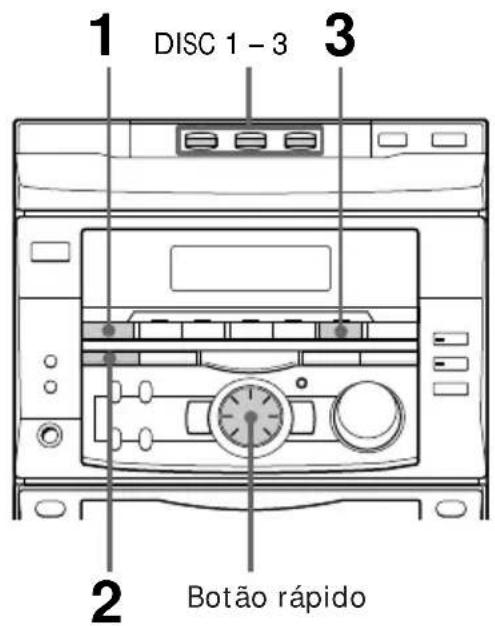

Leitura das pistas do CD em ordem casual 21

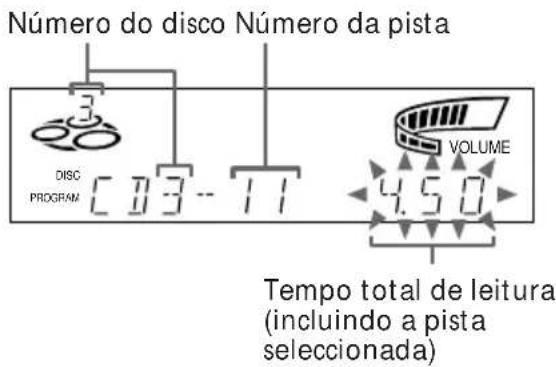

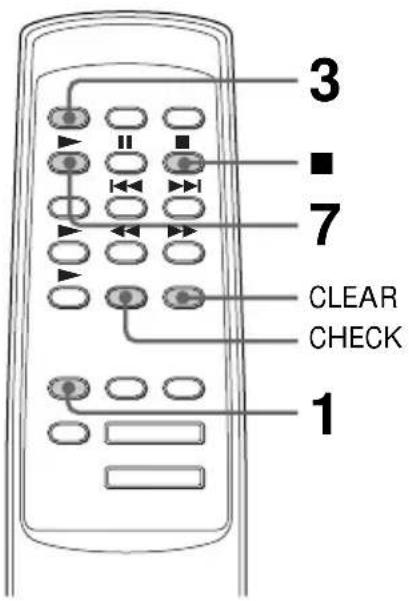

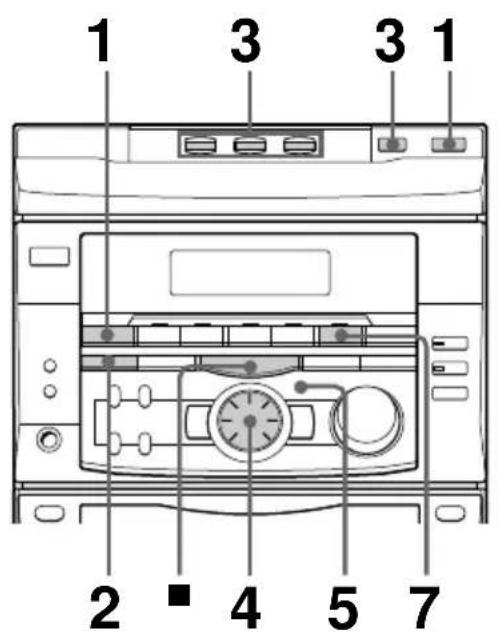

Programação das pistas do CD ...... 22

O leitor de cassetes

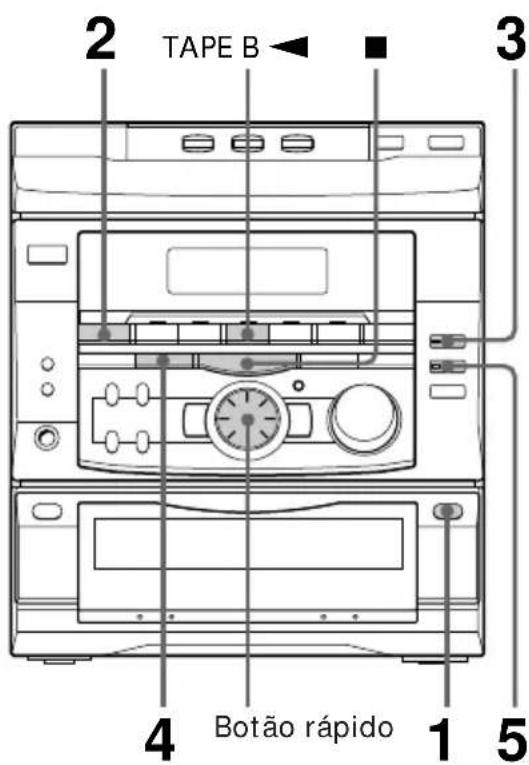

Gravação manual de uma cassete..... 24

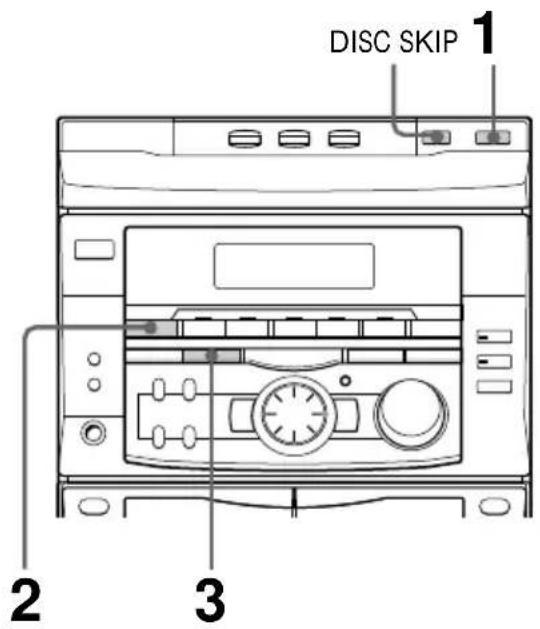

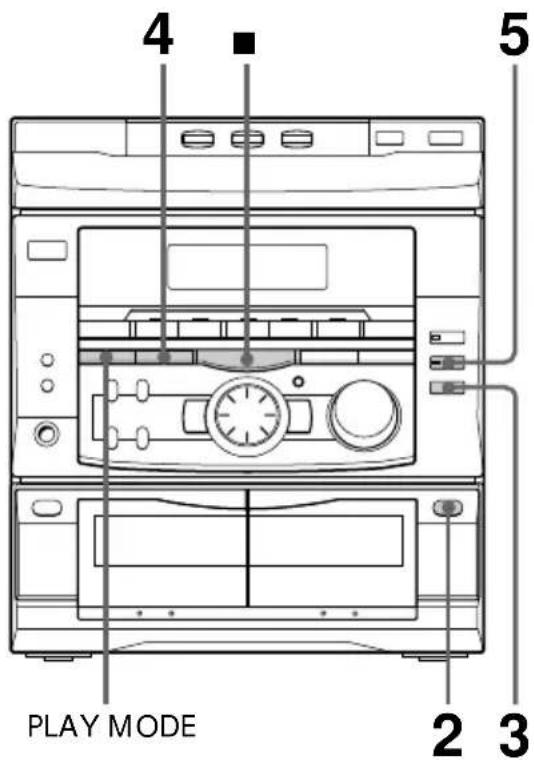

Gravação de CDs especificando a ordem das pistas 25

Ajuste do som

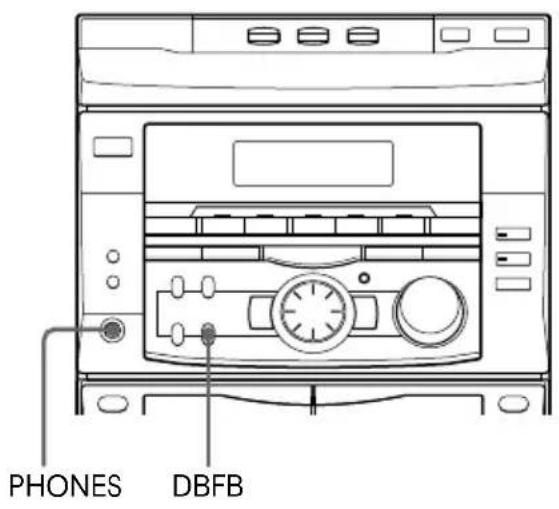

Ajuste do som 27

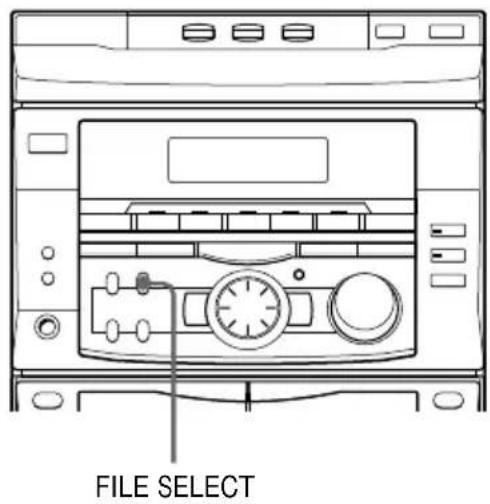

Seleção do ênfase auditivo ...... 27

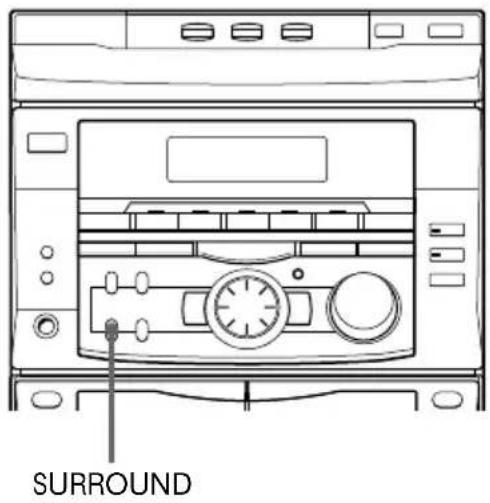

Activação do efeito periférico...... 28

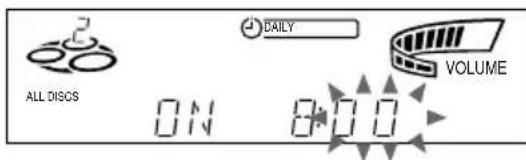

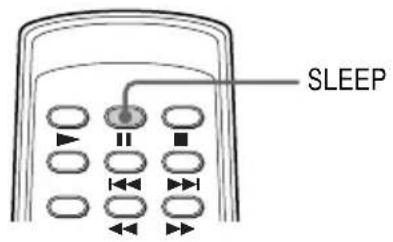

Para adormecer com música.... 29

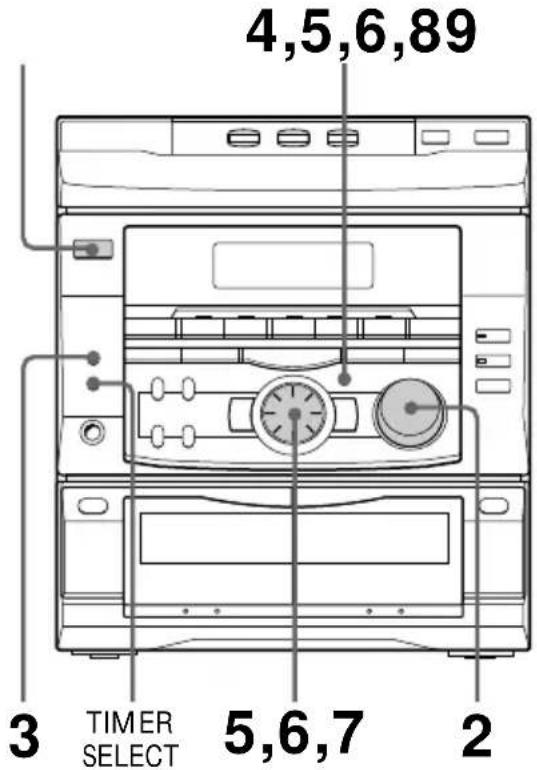

Para acordar com música ...... 29

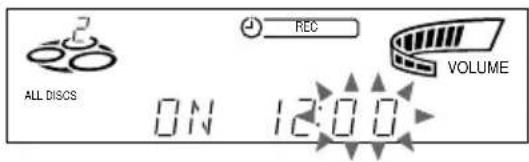

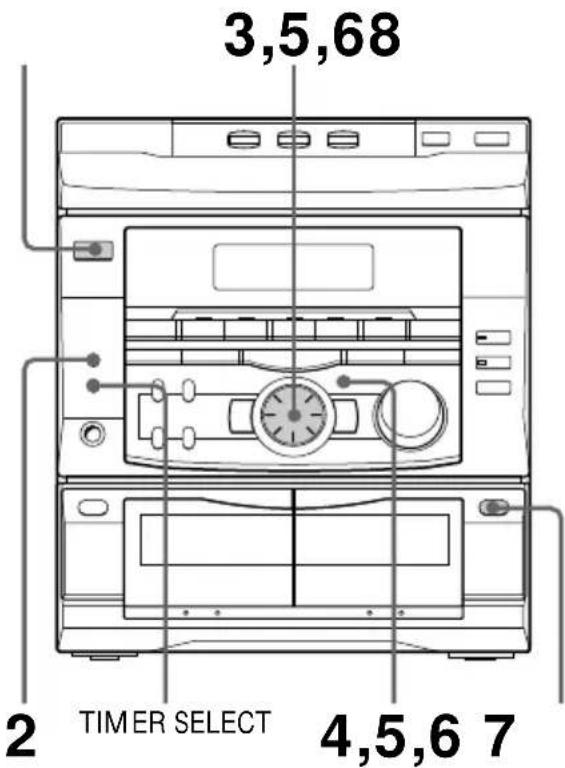

Gravação temporizada de programas de rádio .... 31

Informação adicional

Precauções 33

Solução de avarias 34

Especificações ...... 37

Índice.... 39

Preparativos

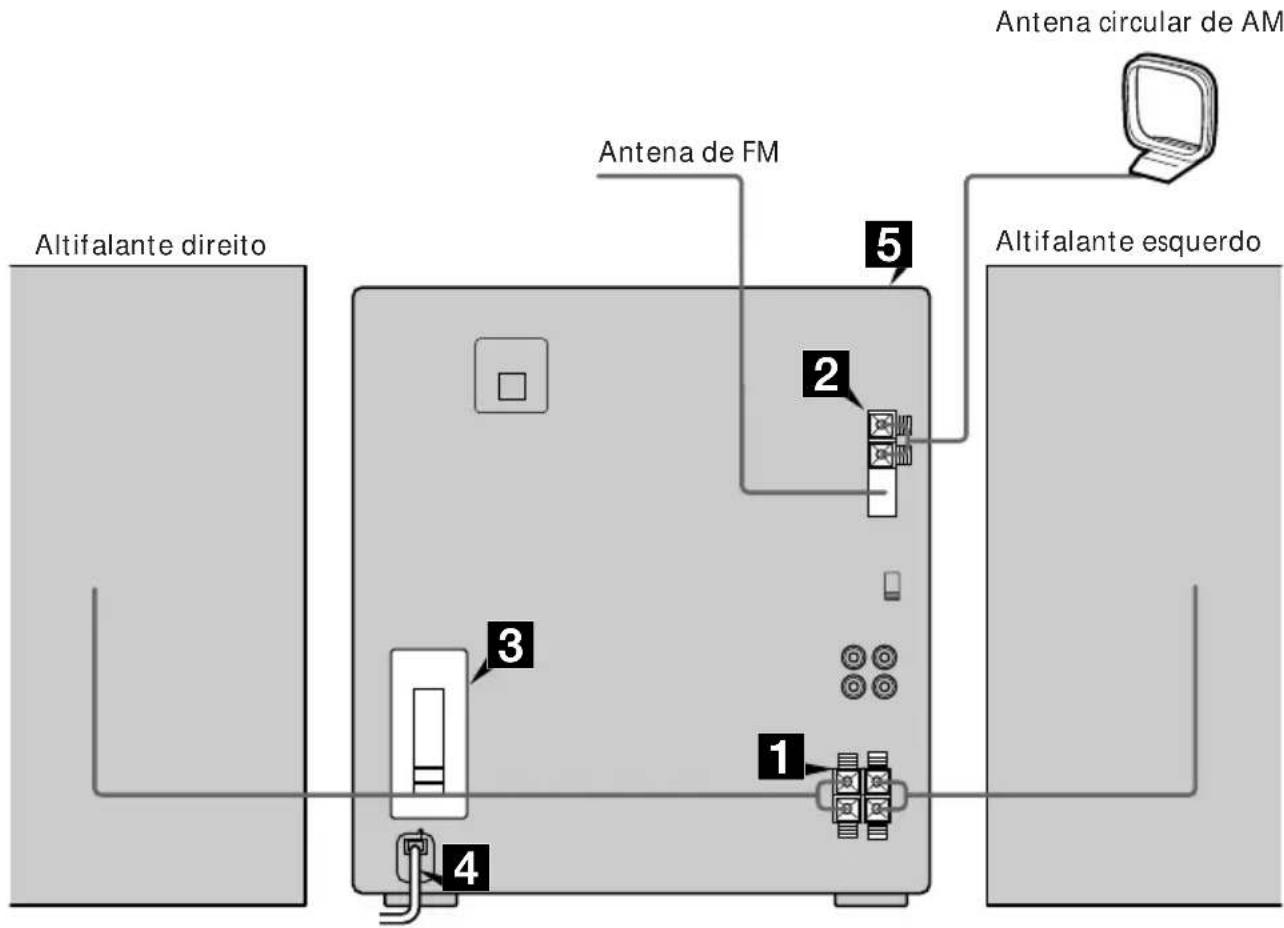

Passo 1: Ligação do sistema

Execute os procedimentos de 1 a 5 para ligar o seu sistema utilizando os cabos fornecidos e os acessórios.

Altifalante direito Antena de FM 2 5 Antena circular de AM 3 1 4 Altifalante esquerdo

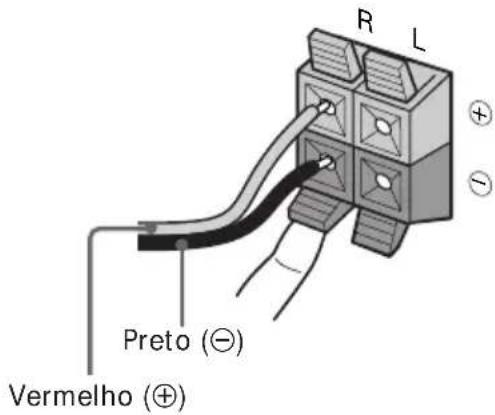

1 Ligue os altifalantes.

Ligue os cabos dos altifalantes às tomadas SPEAKER da mesma cor. Mantenha os cabos dos altifalantes afastados das antenas para evitar ruído.

Coloque só a parte descarnada.

R L ⊕ Preto (⊖) Vermelho (+)

Nota

O tipo de altifalantes fornecidos varia de acordo com o modelo que adquiriu (veja "Especificações" na página 38).

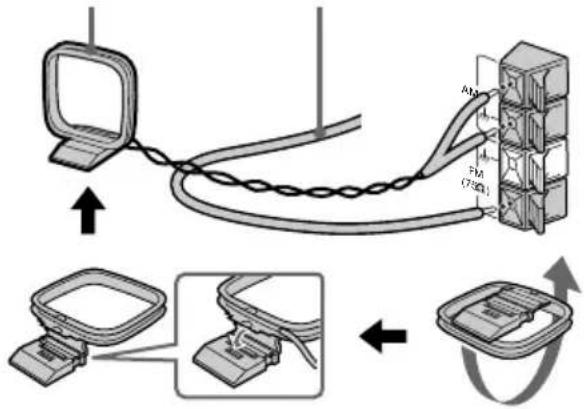

Monte a antena circular de AM e em seguida ligue-a.

Tipo de tomada Ⓐ

Antena circular de AM
Estique a antena de FM horizontalmente


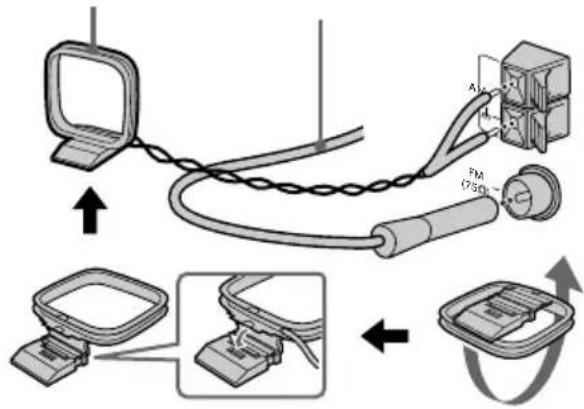

Tipo de tomada Ⓑ

Antena circular de AM
Estique a antena de FM horizontalmente

3 Coloque VOLTAGE SELECTOR na posição da voltagem da sua rede local (para modelos com selector de voltagem).

VOLTAGE SELECTOR 110-120V 220-240V

4 Ligue o cabo de alimentação a uma tomada da rede.

A demonstração aparece no visor.

5 Desactive o modo de demonstração pressionando DISPLAY/DEMO com a alimentação desligada.

O modo de demonstração também é desactivado quando acerta a hora.

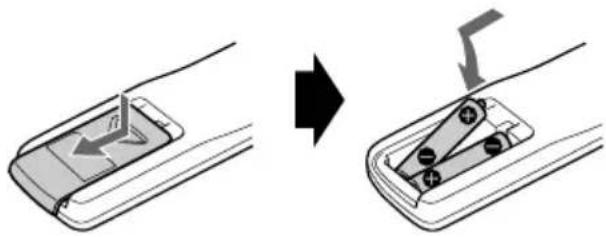

Colocação de duas pilhas de tamanho AAA (R03) no telecomando

Sob condições normais de utilização as pilhas duram cerca de seis meses. Quando o telecomando não fizer funcionar o aparelho, substitua as duas pilhas por novas.

Nota

Se não utilizar o telecomando durante um longo período de tempo, retire as pilhas para evitar avarias causadas pela fuga de electrólito.

Passo 2: Acerto do relógio

Deve acertar o relógio antes de utilizar as funções do temporizador.

Pode acertar o relógio com a alimentação desligada.

Para os modelos europeus, o relógio é do sistema de 24 horas.

Para os outros modelos o relógio é do sistema de 12 horas (AM/PM).

O modelo com o sistema de 24 horas é o utilizado para efeito de ilustrações.

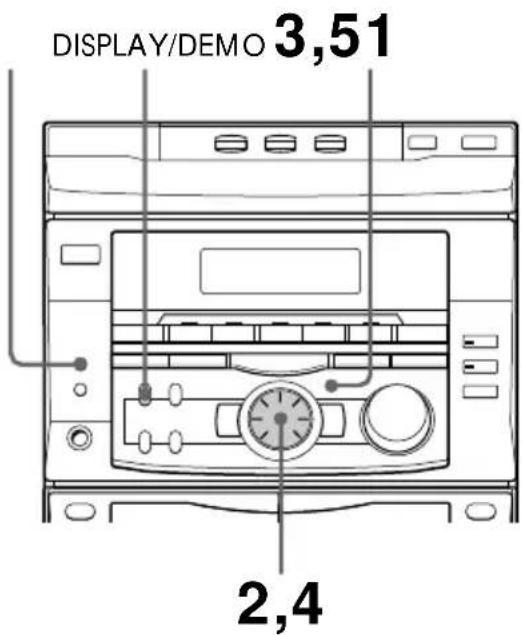

DISPLAY/DEMO 3,51 2,4

1 Pressione CLOCK/TIMER SET. A indicação da hora pisca.

0:00

2 Rode o botão rápido para ajustar a hora.

19:00

3 Pressione ENTER/NEXT. A indicação dos minutos pisca.

19:00

4 Rode o botão rápido para ajustar os minutos.

5 Pressione ENTER/NEXT. O relógio começa a funcionar.

Para mudar a hora colocada

Também pode mudar a hora com a alimentação ligada.

1 Pressione CLOCK/TIMER SET.
2 Rode o botão rápido até que "SET CLOCK" apareça, em seguida pressione ENTER/NEXT.
3 Repita os passos 2 a 5 em "Acerto do relógio".

Conselhos

• Se cometeu um erro, recomece a partir do passo 1.
• O acerto do relógio desactiva o modo de demonstração.
  Se deseja afixar o modo de demonstração, pressione DISPLAY/DEMO com a alimentação desligada.

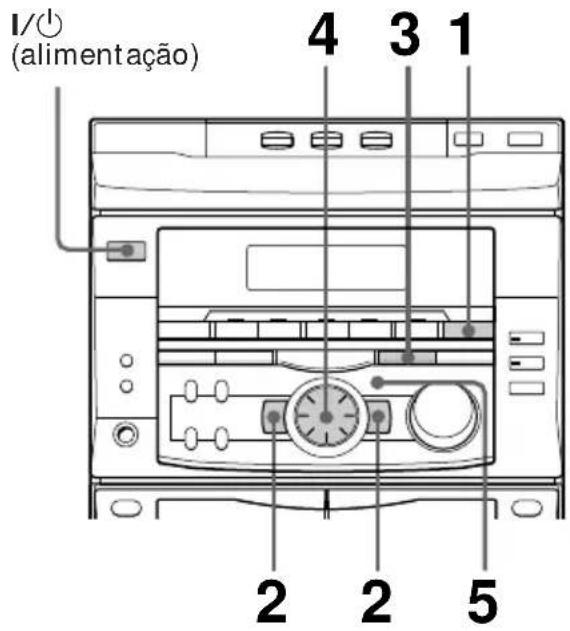

Passo 3: Pré-ajuste de estações de rádio

Pode pré-ajustar o seguinte número de estações:

• Modelo de 2 bandas: 20 para FM, 10 para AM
• Modelo de 3 bandas: 20 para FM, 10 para MW e 10 para LW

A banda que pode seleccionar depende do tipo do sintonizador incorporado no seu sistema.

Confirme as bandas pressionando TUNER/BAND repetidamente.

I/○ (alimentação) 4 3 1 2 2 5

1 Pressione TUNER/BAND repetidamente até que a banda que deseja apareça no visor.

De cada vez que pressiona este botão, a banda muda como se segue:

Modelo de 2 bandas:

FM AM

Modelo de 3 bandas:

FM → MW → LW

2 Pressione e mantenha + ou - pressionados até que a indicação da frequência comece a mudar automaticamente e em seguida liberte-o.

A exploração termina quando o sistema sintoniza uma estação. "TUNED" e "STEREO" (para um programa estéreo) aparecem.

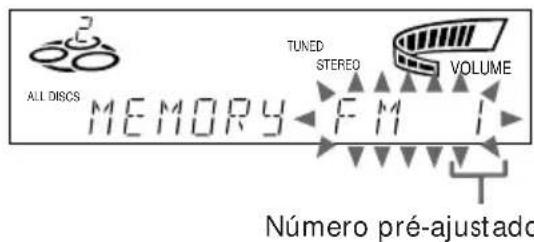

3 Pressione REPEAT/MEMORY. Um número pré-ajustado aparece no visor.

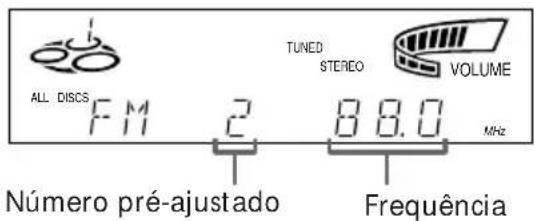

TUNED STEREO VOLUME ALL DISCS MEMORY FM Número pré-ajustado

4 Rode o botão rápido para seleccionar o número pré-ajustado que deseja.
5 Pressione ENTER/NEXT. A estação é armazenada.
6 Repita os passos 1 a 5 para armazenar outras estações.

continua

Passo 3: Pré-ajuste de estações de rádio (continuação)

Para sintonizar uma estação com sinal fraco

Quando a estação desejada é saltada durante a sintonização automática, pressione + ou – repetidamente no passo 2 para sintonizar a estação manualmente.

Para mudar o número pré- ajustado

Recomece a partir do passo 1.

Para mudar o intervalo de AM (para modelos com o interruptor AM TUNING STEP no painel traseiro)

O intervalo de sintonização AM foi colocado na fábrica em 9 kHz (10 kHz em algumas áreas). Para mudar o intervalo de sintonização AM, desligue a alimentação e coloque o interruptor AM TUNING STEP no painel traseiro em 10 kHz (ou 9 kHz). Em seguida, volte a ligar a alimentação. Quando muda o intervalo, todas as estações pré-ajustadas são apagadas.

Conselho

As estações pré-ajustadas são retidas durante meio dia mesmo que desligue o cabo de alimentação ou se ocorrer uma falha de corrente.

Ligação de componentes AV opcionais

Para melhorar o seu sistema pode ligar componentes opcionais. Refira-se às instruções de cada componente.

Ligação de componentes audio

Seleccione uma das duas ligações seguintes dependendo do equipamento a ser ligado e do método de ligação.

Ligação de um deck MD para gravação digital

Pode gravar digitalmente de um CD para o deck MD ligando um cabo óptico (não fornecido).

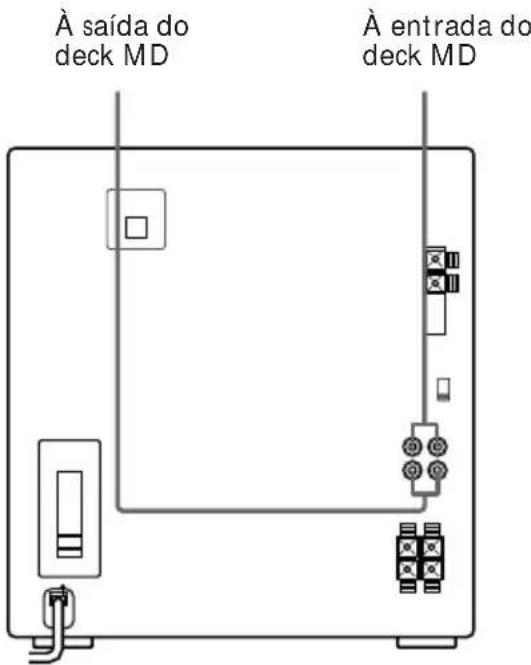

Ligação de um deck MD para gravação analógica

Certifique-se de que faz corresponder a cor das fichas com a dos conectores. Para escutar o som do deck MD ligado, pressione FUNCTION repetidamente até que "MD" apareça.

À saída do deck MD À entrada do deck MD

Ligação das antenas exteriores

Ligue a antena exterior para melhorar a recepção.

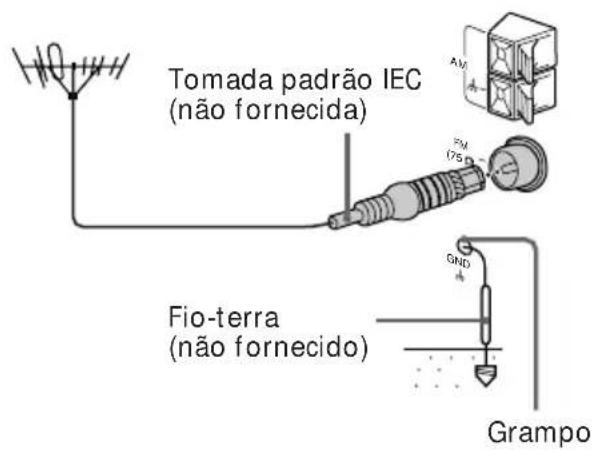

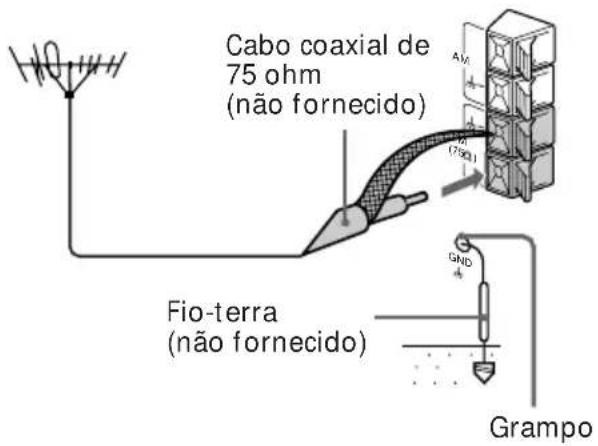

Antena de FM

Ligue a antena exterior de FM opcional. Também pode utilizar em substituição a antena de TV.

Tipo de tomada Ⓐ

Cabo coaxial de 75 ohm (não fornecido) Fio-terra (não fornecido) Grampo

Tipo de tomada Ⓑ

Tomada padrão IEC (não fornecida) Fio-terra (não fornecido) Grampo

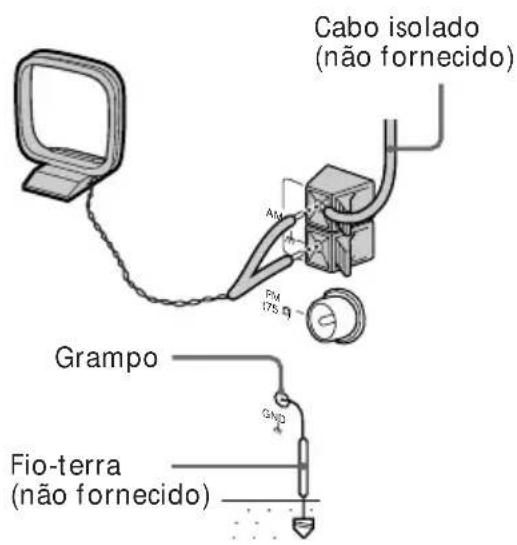

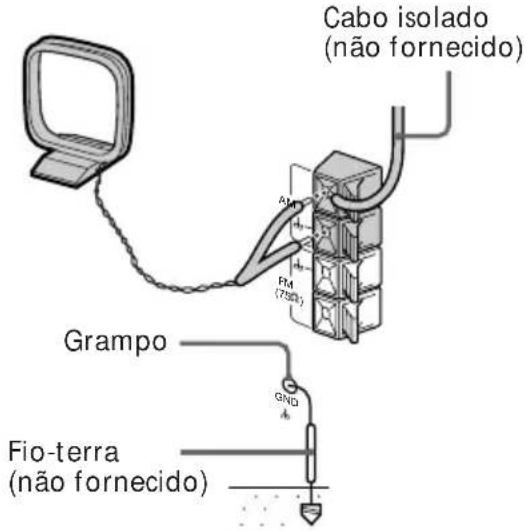

Antena de AM

Ligue um cabo isolado com 6 a 15 metros ao terminal da antena de AM. Deixe ligada a antena circular de AM fornecida.

Tipo de tomada Ⓐ

Cabo isolado (não fornecido) Grampo Fio-terra (não fornecido)

Tipo de tomada Ⓑ

Cabo isolado (não fornecido) Grampo Fio-terra (não fornecido)

Importante

Se ligar uma antena exterior, faça a ligação à terra, com o grampo, do terminal GND m abaixo das tomadas SPEAKER. Para evitar uma explosão de gás, não ligue o fio-terra a um cano de gás.

Operações básicas

Leitura de um CD

— Leitura normal

Pode reproduzir até 3 CDs em sucessão.

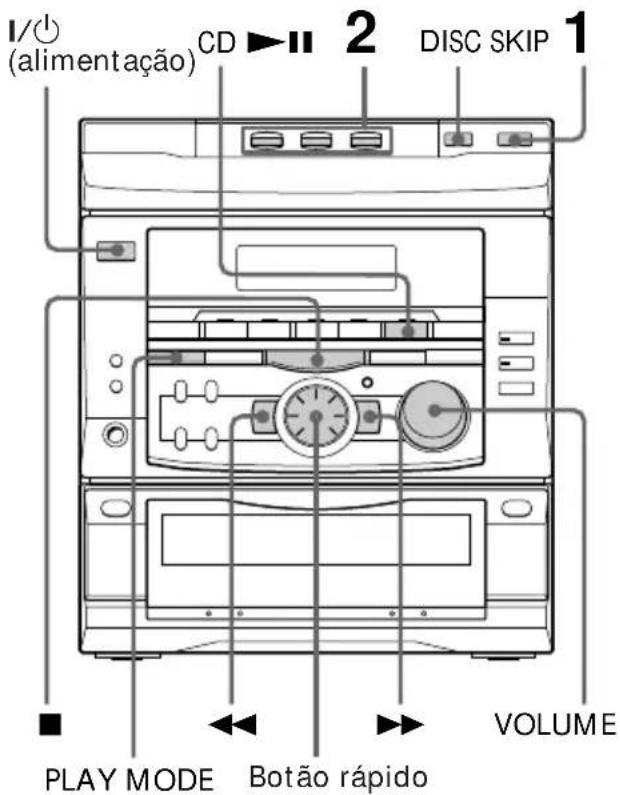

I/○ (alimentação) CD ▶ II 2 DISC SKIP 1 PLAY MODE Botão rápido VOLUME

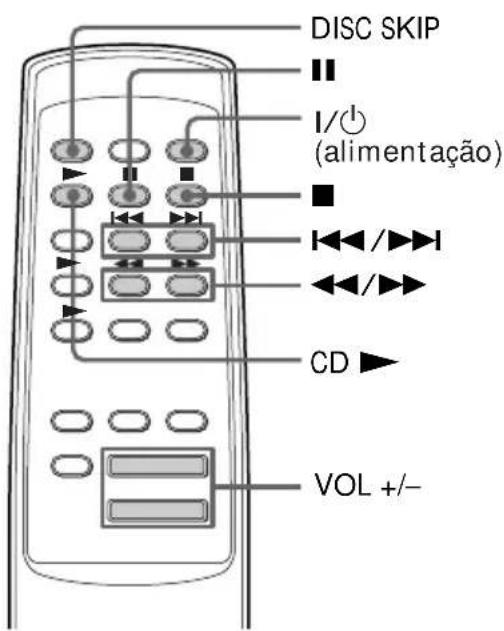

DISC SKIP I/ (alimentação) CD VOL +/-

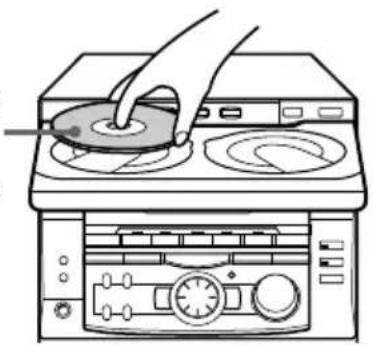

1 Pressione ▲ e coloque até dois CDs na bandeja do disco.

Se um disco não estiver colocado correctamente, não será reconhecido.

Com a etiqueta voltada para cima. Quando reproduz só um CD, coloque-o no círculo interior da bandeja.

Para colocar um terceiro CD, pressione DISC SKIP para rodar a bandeja de disco.

2 Pressione um dos botões DISC 1 - 3.

A bandeja do disco fecha-se e a reprodução começa.

Se pressionar CD ▶II (ou CD ▶ no telecomando) quando a bandeja está fechada, a leitura começa no CD colocado cujo botão de bandeja está aceso em verde.

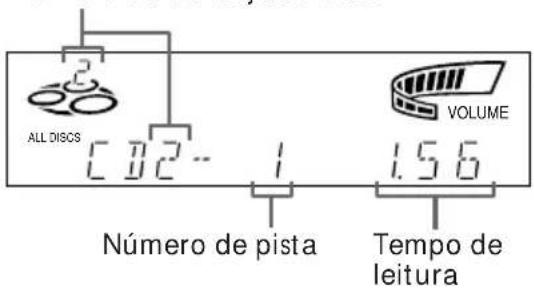

Número da bandeja do disco

ALL DISCS C 32 - Número de pista 1.56 VOLUME Tempo de leitura

continua

Leitura de um CD (continuação)

Para	Faça o seguinte:
Parar a leitura	Pressione ■.
Fazer uma pausa	Pressione CD ▶■ (ou ■ no telecomando.) Pressione outra vez para retomar a leitura.
Avançar para a pista seguinte ou retroceder para o início da pista corrente	Durante a reprodução ou pausa, rode o botão rápido no sentido dos ponteiros do relógio (para avançar) ou no sentido oposto (para retroceder). (Ou pressione ▶■ (para avançar) ou ◀◀ (para retroceder) no telecomando.)
Encontrar um ponto numa pista	Pressione e mantenha pressionado ▶▶ ou ◀◀ durante a leitura e liberte-o no ponto desejado.
Seleccionar um CD no modo de paragem	Pressione DISC SKIP.
Reproduzir só o CD que seleccionou	Pressione PLAY MODE repetidamente até que “1 DISC” apareça.
Reproduzir todos os CDs	Pressione PLAY MODE repetidamente até que “ALL DISCS” apareça.
Retirar o CD	Pressione ▲ no modo de paragem.
Mudar os CDs durante a reprodução	Pressione ▲.
Regular o volume	Rode VOLUME (ou pressione VOL +/- no telecomando).

Conselhos

• Se pressionar CD ▶II quando a alimentação está desligada, esta liga-se automaticamente e começa a reprodução do CD caso esteja um CD na bandeja (Leitura a Um Toque).
• Pode mudar de outra fonte para o leitor de CD e começar a reproduzir um CD pressionando simplesmente CD ▶II ou os botões DISC 1 – 3 (Seleção Automática de Fonte).
• Se não houver CD na bandeja, aparece "CD NO DISC" no visor.
• Quando selecciona uma bandeja de disco que tem um CD (ou o reproduz), o botão DISC 1 – 3 para essa bandeja acende-se em verde. Quando todas as bandejas de disco estão vazias, os botões DISC 1 – 3 acendem-se todos em verde.

Gravação de um CD

— Gravação sincronizada de CD

O botão CD SYNC permite-lhe gravar facilmente de um CD para uma cassete. Pode utilizar uma cassete TYPE I (normal).

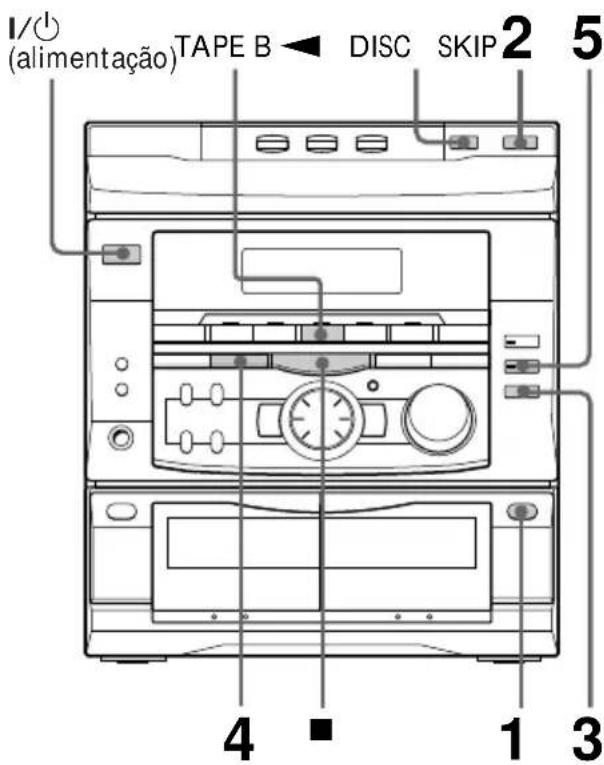

I/○ (alimentação) TAPE B ◀ DISC SKIP 2 5 4 ■ 1 3

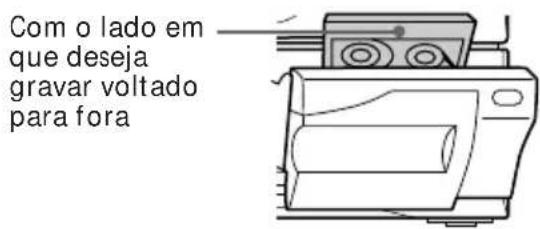

1 Pressione ≅ e coloque uma cassete virgem no deck B.

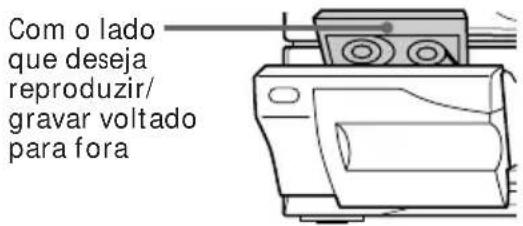

Com o lado em que deseja gravar voltado para fora

2 Pressione ▲ e coloque um CD.

Pressione outra vez para fechar a bandeja.

Se o indicador para a bandeja que deseja gravar não estiver aceso em verde, pressione DISC SKIP repetidamente para que acenda em verde.

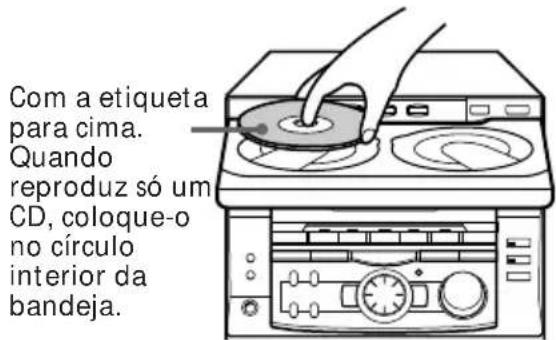

Com a etiqueta para cima. Quando reproduz só um CD, coloque-o no círculo interior da bandeja.

3 Pressione CD SYNC.

O deck B fica à espera para gravação e o leitor de CD fica à espera para reprodução. O indicador TAPE B (para o lado frontal) acende-se.

4 Pressione EDIT/DIRECTION repetidamente para seleccionar para gravar num lado. Seleccione () (ou RELAY) para gravar nos dois lados.

5 Pressione II PAUSE.

A gravação começa.

Para parar a gravação

Pressione ■.

Conselhos

• Se deseja gravar no lado reverso, pressione TAPE B ▶ para acender o indicador depois de ter pressionado CD SYNC no passo 3.
• Quando grava em ambos os lados, certifique-se de que começa a gravação no lado frontal. Se começar no lado reverso, a gravação pára no fim do lado reverso.

Nota

Não pode escutar outras fontes enquanto está a gravar.

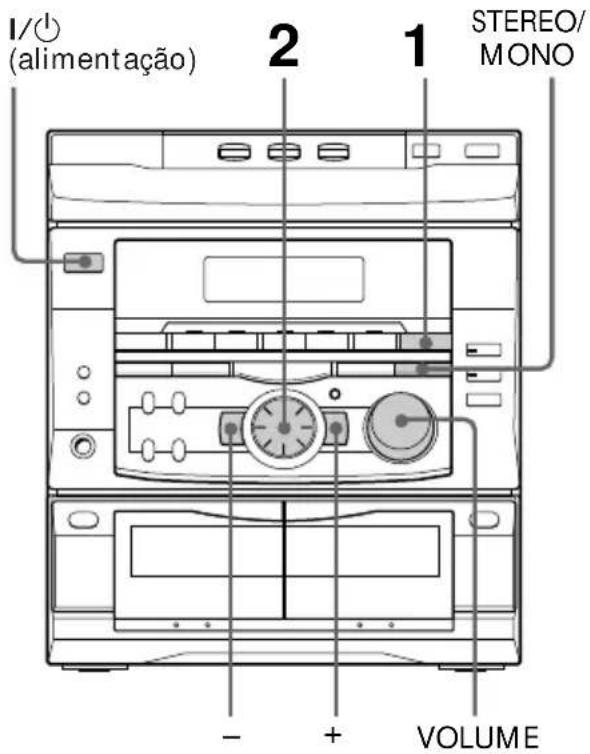

Ouvir rádio

— Sintonização Pré-ajustada

Pré-ajuste primeiro as estações de rádio na memória do sintonizador (veja "Passo 3: Pré-ajuste de estações de rádio").

I/○ (alimentação) 2 1 STEREO/ MONO - + VOLUME

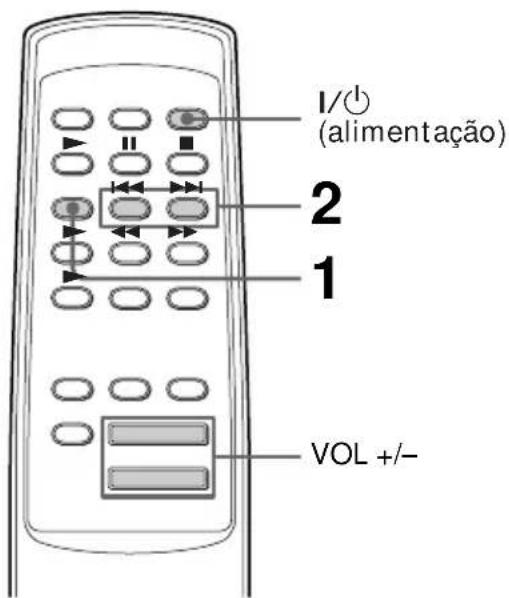

1/○ (alimentação) 2 1 VOL +/-

1 Pressione TUNER/BAND

repetidamente até que a banda desejada apareça no visor.

As bandas que pode receber depende do modelo que adquiriu. Certifique-se de que verificou as bandas que pode receber.

De cada vez que pressiona o botão, a banda muda como se segue:

Modelo de 2 bandas:

$$ \mathrm{FM} \leftrightarrow \mathrm{AM} $$

Modelo de 3 bandas:

$$ \mathrm{FM} \rightarrow \mathrm{MW} \rightarrow \mathrm{LW} $$

2 Rode o botão rápido (ou pressione ◀◀◀ ou ▶▶▶ no telecomando) para sintonizar a estação pré-ajustada desejada.

Rode no sentido oposto ao dos ponteiros do relógio (ou pressione ◀◀◀ no telecomando) para os números pré-ajustados mais baixos.

Rode no sentido dos ponteiros do relógio (ou pressione ▶▶▶ no telecomando) para os números pré-ajustados mais altos.

TUNED STEREO VOLUME ALL DISCS FM 2 88.0 MHz Número pré-ajustado Frequência

Para	Faça o seguinte:
Desligar o rádio	Pressione I/⏻ (alimentação).
Regular o volume	Rode VOLUME (ou pressione VOL +/- no telecomando).

Para escutar estações de rádio não pré-ajustadas

Sintonização automática

Pressione e mantenha + ou - pressionado no passo 2 até que a indicação da frequência comece a mudar, em seguida liberte-o.

Sintonização manual

Pressione + ou – repetidamente no passo 2 para sintonizar a estação.

Conselhos

• Se pressionar TUNER/BAND com a alimentação desligada, esta liga-se automaticamente e sintoniza a última estação recebida (Leitura a um Toque).
• Pode mudar de outra fonte para rádio pressionando simplesmente TUNER/BAND (Seleção Automática de Fonte).
• Quando um programa FM é ruidoso, pressione STEREO/MONO de modo a que "MONO" apareça no visor. Não haverá efeito estéreo mas a recepção melhorará. Pressione o botão outra vez para voltar a colocar o efeito estéreo.
• Para melhorar a recepção de uma emissão, volte a orientar as antenas fornecidas.

Gravação de rádio

Pode gravar um programa de rádio numa cassete activando uma estação pré-ajustada. Pode utilizar uma cassete TYPE I (normal).

(alimentação)TAPE B 1 4 5 - 2 + 3 6

1 Pressione TUNER/BAND para seleccionar a banda que deseja.
2 Rode o botão rápido para sintonizar uma estação pré-ajustada.

Rode no sentido oposto ao dos ponteiros do relógio (ou pressão i ◀◀ no telecomando) para os números pré-ajustados mais baixos.

Rode no sentido dos ponteiros do relógio (ou pressione ▶▶ no telecomando) para os números pré-ajustados mais altos.

ALL DISCS F M 2 8.0 TUNED STEREO VOLUME Número pré-ajustado Frequência

continua

Gravação de rádio (continuação)

3 Pressione ≜ e coloque uma cassete virgem no deck B.

Com o lado em que deseja gravar voltado para fora

O deck B fica à espera para gravação.

5 Pressione EDIT/DIRECTION repetidamente para seleccionar para gravar num lado. Seleccione (ou RELAY) para gravar nos dois lados.

6 Pressione II PAUSE.

A gravação começa.

Para parar a gravação

Pressione ■.

Conselhos

• Se deseja gravar no lado reverso, pressione TAPE B ◀ para acender o indicador depois de ter pressionado ● REC no passo 4.
• Quando grava em ambos os lados, certifique-se de que começa a gravação no lado frontal. Se começar no lado reverso, a gravação pára no fim do lado reverso.
• Para gravar estações não pré-ajustadas, utilize + e - no passo 2 para sintonizar a estação desejada.
• Se escutar ruídos enquanto está a gravar do rádio, mova a respectiva antena para reduzir o ruído.

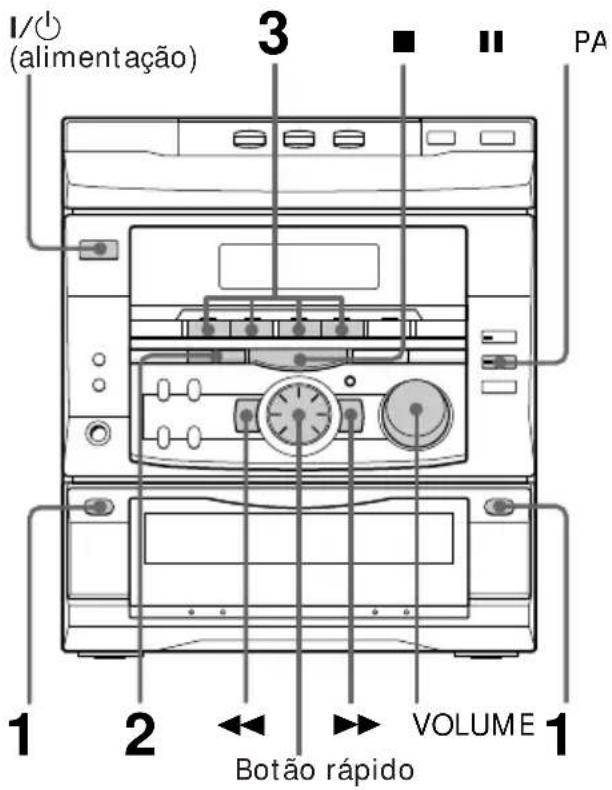

Leitura de uma cassete

Pode utilizar uma cassete TYPE I (normal). Para seleccionar o deck A ou B, pressione DECK A ▶ ou DECK B ▶ no telecomando.

I/○ (alimentação) 3 ■ II PA 1 2 VOLUME 1 Botão rápido

3 II I/○ (alimentação) ■ ◄◄►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►▶ 3 VOL +/-

1 Pressione ≜ e coloque uma cassete gravada no deck A ou B.

Com o lado – que deseja reproduzir voltado para fora

2 Pressione EDIT/DIRECTION repetidamente para seleccionar para reproduzir um lado. Seleccione () \* para reproduzir os dois lados. Para reproduzir os dois decks em sucessão, seleccione RELAY (leitura alternada).\*

3 Pressione TAPE A ▶ ou TAPE B ▶ (DECK A ▶ ou DECK B ▶ no telecomando). Pressione TAPE A ◀ ou TAPE B ◀ para reproduzir o lado reverso. (Pressione DECK A ▶ ou DECK B ▶ no telecomando outra vez para reproduzir o lado reverso). A cassete começa a ser reproduzida.

* O deck pára automaticamente depois de repetir a sequência cinco vezes.
**A leitura alternada segue sempre a seguinte sequência:
Deck B (lado frontal), Deck B (lado reverso)
Deck A (lado frontal), Deck A (lado reverso)

Para	Faça o seguinte:
Parar a reprodução	Pressione ■.
Fazer uma pausa	Pressione II PAUSE.Pressione outra vez para retomar a reprodução.
Avançarrapidamente	Pressione ▶▶.
Retroceder	Pressione ◀◀.
Retirar a cassete	Pressione ≜.
Regular o volume	Rode VOLUME (ou pressione VOL +/- no telecomando).

Conselhos

• Pressionar TAPE A (ou TAPE B) ▶ ou ◀ quando a alimentação está desligada, liga-a automaticamente e a reprodução da cassete começa se estiver uma cassete colocada no deck (Leitura a um Toque).
• Pode mudar de outra fonte para o deck de cassete pressionando simplesmente TAPE A (ou TAPE B) ▶ ou ◀ (Seleção Automática de Fonte).

Procura do início da pista actual ou seguinte (AMS\*)

Durante a reprodução, rode o botão rápido na mesma direcção do que o indicador ◀ ou ▶ para avançar. "TAPE A (ou TAPE B) >>>+ 1" aparece. Rode na direcção oposta para retroceder. "TAPE A (ou TAPE B) <<< - 1" aparece. (Ou pressione ◀◀◀ ou ▶◀ no telecomando).

A função AMS pode não funcionar correctamente nas seguintes circunstâncias:

• Quando o espaço não gravado entre as músicas é inferior a 4 segundos.
• Se a informação gravada nos canais esquerdo e direito é completamente diferente.
• Quando existem secções contínuas de extremamente baixo nível ou som de baixa frequência (como o som de uma saxofone barítono).
• Quando o aparelho está colocado perto de um televisor. (Neste caso, afaste o aparelho do televisor ou desligue o televisor.)

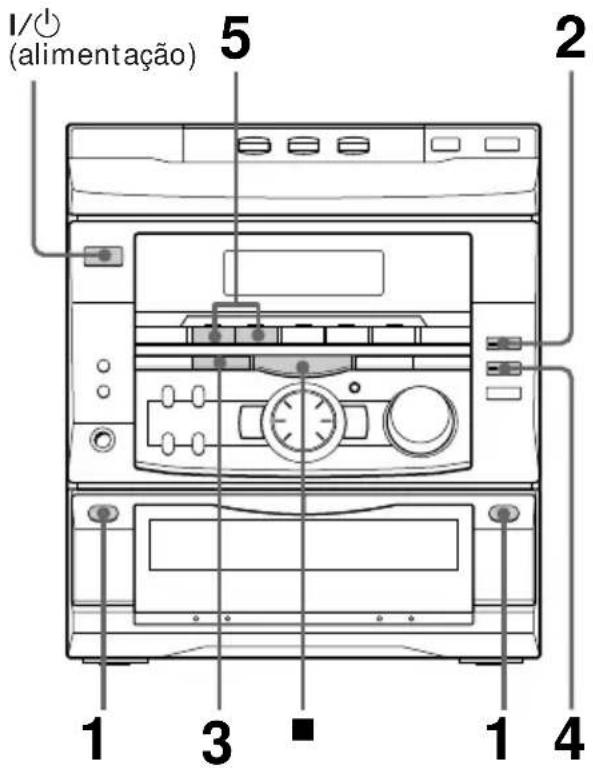

Gravação a partir de uma cassete

Pode utilizar uma cassete TYPE I (normal).

1/0 (alimentação) 5 2 1 3 1 4

1 Pressione ≜ e coloque uma cassete gravada no deck A e uma cassete virgem no deck B.

Com o lado que deseja reproduzir/ gravar voltado para fora

2 Pressione ● REC.

O deck B fica à espera para gravação. O indicador TAPE B ▶ (para o lado frontal) acende-se.

3 Pressione EDIT/DIRECTION repetidamente para seleccionar para gravar num lado. Seleccione () (ou RELAY) para gravar nos dois lados.

4 Pressione II PAUSE.

A gravação começa.

Pressione TAPE A ◀ para reproduzir o lado reverso. A cassete começa a reprodução.

Para parar a gravação

Pressione ■.

Conselhos

• Quando grava em ambos os lados, certifique-se de que começa a gravação no lado frontal. Se começar no lado reverso, a gravação pára no fim do lado reverso.
• Se colocar EDIT/DIRECTION em (↔) quando as cassetes que utiliza têm comprimentos diferentes, a cassete em cada deck inverte independentemente. Se seleccionar RELAY as cassetes nos dois decks invertem-se ao mesmo tempo.

Utilização do visor do CD

Pode verificar o tempo restante da pista actual.

Conselho

O tempo total de reprodução e os números das pistas num CD são afixadas no modo de paragem. Se pressionar DISPLAY/DEMO no modo de paragem, aparece o visor do relógio durante cerca de 10 segundos e em seguida o visor volta para a indicação anterior.

DISPLAY/DEMO

→ Pressione DISPLAY/DEMO durante a reprodução.

Cada vez que pressiona este botão, durante a reprodução normal, o visor muda da seguinte maneira:

→ Tempo de reprodução da pista actual ↓

Visor do relógio (durante cerca de 10 segundos)

↓ Nome do efeito ou "FLAT"

Leitura das pistas do CD repetidamente

— Leitura repetida

Esta função permite-lhe repetir só um CD ou todos os CDs em leitura normal, em shuffle ou programada.

Pressione REPEAT/MEMORY durante a reprodução para que "REPEAT" apareça no visor.

Começa a leitura repetida. Execute o procedimento seguinte para mudar o modo de repetição.

Para repetir Pressione

Todas as pistas no CD actual	PLAY MODE repetidamente até que “1 DISC” apareça no visor.
Todas as pistas em todos os CDs	PLAY MODE repetidamente até que “ALL DISCS” apareça no visor.
Só uma pista	REPEAT/MEMORY repetidamente até que “REPEAT 1” apareça no visor enquanto reproduz a pista que deseja repetir.

Para cancelar a leitura repetida

Pressione REPEAT/MEMORY de maneira a que "REPEAT" ou "REPEAT 1" desapareça do visor.

Leitura das pistas do CD em ordem casual

— Leitura em shuffle

Pode reproduzir todas as pistas de um disco ou todos os discos em ordem casual.

1 DISC 1 - 3 2 Botão rápido 3

1 Pressione FUNCTION repetidamente até que "CD" apareça no visor e em seguida coloque CDs na bandeja.

2 Pressione PLAY MODE repetidamente até que "1 DISC SHUFFLE" ou "ALL DISCS SHUFFLE" apareça no visor. "ALL DISCS" baralha todos os CDs no leitor. "1 DISC" baralha o CD cujo indicador DISC esia aceso em verde.

3 Pressione CD ▶II. “☐” aparece e em seguida todas as pistas são reproduzidas em ordem casual.

Para cancelar a leitura em shuffle

Pressione PLAY MODE repetidamente até que "SHUFFLE" ou "PROGRAM" desapareçam do visor. As pistas continuam a ser reproduzidas na sua ordem original.

Para seleccionar o CD desejado

Pressione DISC 1 - 3.

Conselhos

• Pode iniciar a leitura em Shuffle quando está na leitura normal pressionando PLAY MODE repetidamente para seleccionar "SHUFFLE".
• Para saltar uma pista, rode o botão rápido no sentido dos ponteiros do relógio (ou pressione ▶▶ no telecomando).

Programação das pistas do CD

— Leitura programada

Pode criar um programa contendo até 32 pistas de todos os CDs para serem reproduzidas na ordem que deseja.

1 3 3 1 2 ■ 4 5 7

1 Pressione FUNCTION repetidamente até que "CD" apareça no visor e em seguida coloque CDs na bandeja.

2 Pressione PLAY MODE repetidamente até que "PROGRAM" apareça no visor.

3 Pressione um dos botões DISC 1 – 3 ou DISC SKIP repetidamente para seleccionar um CD.

4 Rode o botão rápido até que a pista desejada apareça no visor.

Número do disco Número da pista DISC PROGRAM C 03-11 VOLUME 4.50 Tempo total de leitura (incluindo a pista seleccionada)

5 Pressione ENTER/NEXT. A pista está programada e aparace o número do passo do programa.

A última pista programada DISC PROGRAM C 03-11 VOLUME STEP Número do passo do programa

6 Para programar pistas adicionais, repita os passos 3 a 5.

Salte o passo 3 para seleccionar pistas do mesmo disco.

7 Pressione CD ▶II (ou CD ▶ no telecomando).

Todas as pistas são reproduzidas na ordem que seleccionou.

Para cancelar a leitura programada

Pressione PLAY MODE repetidamente até que "PROGRAM" ou "SHUFFLE" desapareçam do visor.

Para	Pressione
Verificar o programa	CHECK no telecomando repetidamente. Depois da última pista, aparece “CHECK END”.
Cancelar uma pista no fim	CLEAR no telecomando no modo de paragem.
Cancelar uma pista específica	CHECK no telecomando repetidamente até que o número da pista a ser cancelada apareça, em seguida pressione CLEAR.
Adicionar uma pista ao programa	1 Pressione um dos botões DISC 1 – 3 ou DISC SKIP para seleccionar um CD.2 Seleccione a pista rodando o botão rápido.3 Pressione ENTER/NEXT.
Cancelar o programa completo	■ uma vez no modo de paragem ou duas vezes durante a leitura.

Conselhos

• O programa que fez mantém-se no leitor de CD mesmo depois de ter sido reproduzido. Pressione CD ▶II para ler o mesmo programa outra vez.
• Se o tempo total de leitura não aparecer durante a programação, significa:

- que programou uma pista com o número superior a 20, ou

- que o tempo total de leitura excedeu 100 minutos.

- "FULL" aparece quando tenta programar mais do que 32 pistas.

O leitor de cassetes

Gravação manual de uma cassete

Pode gravar de um CD, cassete ou rádio conforme desejar. Por exemplo, pode gravar só as músicas que deseja ou gravar a partir do meio de uma cassete.

2 TAPE B 3 4 Botão rápido 1 5

1 Coloque uma cassete virgem no deck B.
2 Pressione FUNCTION repetidamente até que a fonte que deseja gravar (por exemplo CD) apareça.
3 Pressione ● REC. O deck B fica à espera para gravação. O indicador TAPE B ▶ (para o lado frontal) acende-se.

4

Pressione EDIT/DIREC

repetidamente para seleccionar para gravar num lado. Seleccione () (ou RELAY) para gravar nos dois lados.

5

Pressione II PAUSE.

A gravação começa.

6

Comece a reproduzir a fonte a ser gravada.

Para Pressione

Parar a gravação ■.

Fazer uma pausa na II PAUSE. gravação

Conselhos

• Se deseja gravar no lado reverso, pressione TAPE B ◀ para acender o indicador depois de ter pressionado ● REC no passo 3.
• Durante o modo de pausa de gravação (depois de ter pressionado ● REC no passo 3 e antes de pressionar ■ PAUSE no passo 5) pode utilizar o botão rápido para seleccionar pistas.

Gravação de CDs especificando a ordem das pistas

— Edição programada

Pode gravar pistas de todos os CDs na ordem que desejar. Quando programa, certifique-se de que o tempo de leitura para cada um dos lados não excede o comprimento de um lado da cassete.

4 5 PLAY MODE 2 3

1 Siga os passos 1 a 6 em "Programação das pistas do CD" (veja página 22).
2 Pressione ≜ e coloque uma cassete virgem no deck B.
3 Pressione CD SYNC. O deck B fica à espera para gravação e o leitor de CD fica à espera para reprodução. O indicador TAPE B ▶ (para o lado frontal) acende-se.
4 Pressione EDIT/DIRECTION repetidamente para seleccionar para gravar num lado. Seleccione () (ou RELAY) para gravar nos dois lados.
5 Pressione II PAUSE. A gravação começa.

Para parar a gravação

Pressione ■.

Para cancelar a edição programada

Pressione PLAY MODE repetidamente até que "PROGRAM" ou "SHUFFLE" desapareçam do visor.

continua

Gravação de CDs especificando a ordem das pistas (continuação)

Seleção automática do comprimento da fita

— Edição da selecção de fita

Pode verificar qual o comprimento mais aconselhável para gravar um CD. Note que não pode utilizar a Edição de selecção de fita para discos com mais do que 20 pistas.

DISC SKIP 1 2 3

1 Coloque um CD na bandeja.

Se o indicador para a bandeja que deseja gravar não estiver aceso em verde, pressione DISC SKIP repetidamente para que acenda em verde.

2 Pressione FUNCTION

repetidamente até que "CD" apareça no visor.

3 Pressione EDIT/DIRECTION uma vez para que "EDIT" pisque.

O comprimento de fita requerida para o CD actualmente seleccionado aparece, seguido pelo tempo total de leitura para os lados A e B respectivamente.

Nota

Não pode utilizar esta função depois da programação.

Para utilizar esta função necessita de anteriormente apagar o programa (veja "Cancelar o programa completo" na tabela na página 23).

Ajuste do som

Ajuste do som

Pode reforçar os graves e escutar com auscultadores.

PHONES DBFB

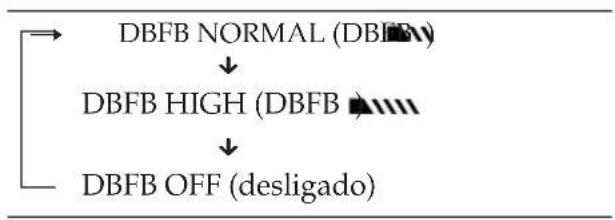

Para reforçar os graves (DBFB)

Presione DBFB*.

De cada vez que pressiona o botão, o visor do nível DBFB muda como se segue:

* DBFB = Dynamic Bass Feedback. (Reforço Dinâmico dos Graves)

Para ouvir com os auscultadores

Ligue os auscultadores à tomada PHONES. Nenhum som sairá pelos altifalantes.

Seleção do ênfase auditivo

O menu de ênfase auditivo permite-lhe seleccionar as características do som que está a escutar.

FILE SELECT

→ Pressione FILE SELECT repetidamente até que o efeito que deseja (ROCK, POP, JAZZ ou DANCE) apareça no visor.

Para cancelar o efeito

Pressione FILE SELECT repetidamente até que "FLAT" apareça no visor.

Conselho

"SUR (I) apurece se seleccionar um efeito com efeito periférico.

Activação do efeito periférico

Pode apreciar o efeito periférico.

SURROUND

Pressione SURROUND para que "SUR (||||||||) apareça no visor.

Nota

Quando escolhe outros efeitos de som, os efeitos periféricos são cancelados.

Para adormecer com música

— Temporizador de desactivação

Pode programar o sistema estéreo de maneira a que se desligue a uma hora determinada e poder adormecer ouvindo música. Pode préajustar o tempo, em intervalos de 10 minutos, para desligar o sistema.

SLEEP

Pressione SLEEP.

De cada vez que pressiona o botão, o visor dos minutos (tempo de desactivação) muda como se segue:

AUTO → 90min → 80min → 70min

→ ... → 10min → OFF → AUTO ...

Quando escolhe AUTO

A alimentação desliga-se quando o CD ou a cassete actual acaba de ser reproduzida (no máximo de 100 minutos).

Para verificar o tempo restante

Pressione SLEEP uma vez.

Para mudar a hora de desligar

Seleccione a hora que deseja pressionando SLEEP.

Para cancelar a função do temporizador de dasactivação

Pressione SLEEP repetidamente até que "OFF" apareça no visor.

Para acordar com música

— Temporizador de activação

Pode acordar com música todos os dias a uma hora pré-ajustada. Certifique-se de que acertou o relógio (veja "Passo 2: Acerto do relógio").

O modelo com o sistema de 24 horas é o utilizado para efeito de ilustrações.

4,5,6,89 3 TIMER SELECT 5,6,7 2

1 Prepare a fonte de som que deseja reproduzir.

• CD: Coloque um CD. Para começar numa pista específica, faça um programa (veja "Programação das pistas do CD").
• Cassete: Coloque uma cassete com o lado que deseja reproduzir voltado para frente.
• Rádio: Sintonize a estação préajustada que deseja. (veja "Passo 3: Pré-ajuste de estações de rádio").

2 Rode VOLUME para regular o volume.

Para adormecer com música (continuação)

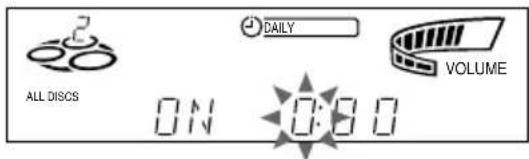

3 Pressione CLOCK/TIMER SET. "SET DAILY" aparece.

"ON" aparece e os dígitos da hora piscam no visor.

2 DAILY VOLUME ALL DISCS ON 0:00

5 Ajuste a hora para começar a reprodução.

Rode o botão rápido, para colocar a hora e em seguida pressione ENTER/NEXT. A indicação dos minutos começa a piscar.

2 DAILY VOLUME ALL DISCS ON 0:00

Rode o botão rápido para colocar os minutos e em seguida pressione ENTER/NEXT.

"OFF" aparece e a indicação da hora pisca outra vez.

6 Ajuste a hora para acabar a reprodução seguindo o procedimento anterior.

7 Rode o botão rápido até que a fonte de música que deseja apareça.

A indicação muda como se segue:

8 Pressione ENTER/NEXT.

O tipo de temporizador ("DAILY") aparece, seguido pelo a hora de início, a hora de paragem e a fonte de música e em seguida volta para o visor original.

9 Desligue a alimentação.

Para verificar o ajuste

Pressione TIMER SELECT repetidamente até que "DAILY" apareça.

Para mudar o ajuste, repita a partir do passo 1.

Para cancelar a operação temporizada

Pressione TIMER SELECT repetidamente até que "TIMER OFF" apareça.

Conselhos

• A alimentação desliga-se 15 segundos antes da hora ajustada.
• Não pode programar o temporizador se as horas de activação e desactivação forem as mesmas.
• Quando coloca o temporizador de desactivação, o temporizador de activação não liga o sistema até que o temporizador de desactivação o desligue.
• Não pode activar o temporizador de activação e o temporizador de gravação ao mesmo tempo.

Gravação temporizada de programas de rádio

Para gravação temporizada tem de anteriormente pré-ajustar as estações de rádio (veja "Passo 3: Pré-ajuste de estações de rádio") e acertar o relógio (veja "Passo 2: Acerto do relógio").

3,5,68 2 TIMER SELECT 4,5,6 7

1 Sintonize a estação de rádio préajustada (veja "Ouvir rádio").
2 Pressione CLOCK/TIMER SET. "SET DAILY" aparece.
3 Rode o botão rápido até que "SET REC" apareça.

SET REC

4 Pressione ENTER/NEXT.

"ON" aparece e os dígitos da hora piscam no visor.

ALL DISCS REC VOLUME ON 0:00

5 Coloque a hora de começar a gravação.

Rode o botão rápido para colocar a hora e em seguida pressione ENTER/NEXT. A indicação dos minutos começa a piscar.

Rode o botão rápido para colocar os minutos e em seguida pressione ENTER/NEXT.

"OFF" aparece e a indicação da hora pisca outra vez.

6 Coloque a hora de parar a gravação seguindo o procedimento acima.

O tipo de temporizador ("REC") aparece seguido pela hora de início, a hora de paragem e o número da estação pré-ajustada e em seguida volta para o visor original.

7 Coloque uma cassete virgem no deck B.

8 Desligue a alimentação.

Quando a gravação começa, o nível de volume é colocado no mínimo.

continua

Gravação temporizada de programas de rádio (continuação)

Para verificar o ajuste

Pressione TIMER SELECT repetidamente até que "REC" apareça.

Para mudar o ajuste, repita a partir do passo 1.

Para cancelar a operação temporizada

Pressione TIMER SELECT repetidamente até que "TIMER OFF" apareça.

Conselhos

• Se a alimentação estiver ligada à hora ajustada a gravação não será feita.
• Não pode programar o temporizador se as horas de activação e desactivação forem as mesmas.
• Quando coloca o temporizador de desactivação, o temporizador de gravação não liga o sistema até que o temporizador de desactivação o desligue.
• Não pode activar o temporizador de gravação e o temporizador de activação ao mesmo tempo.

Informação adicional

Precauções

Voltagem de operação

Antes de funcionar com o sistema, verifique se a voltagem do seu sistema é a mesma do que a da corrente local.

Segurança

• O aparelho não estará desligado da rede CA enquanto o cabo de alimentação estiver ligado a uma tomada de rede, mesmo que o aparelho tenha sido desligado.
• Quando preveja não utilizar o sistema por um período prolongado, desligue-o da tomada da rede. Quando desligar o cabo puxe-o pela ficha, nunca pelo próprio cabo.
• Se qualquer objecto sólido ou líquido cair para dentro do aparelho, desligue o sistema estéreo e peça assistência a um técnico qualificado antes de o utilizar novamente.
• O cabo de alimentação só deve ser mudado em lojas qualificadas.

Instalação

• Instale o sistema estéreo num local com ventilação adequada para evitar sobre-aquecimento interno.
• Não coloque o aparelho numa posição inclinada.
• Não coloque o aparelho em locais,
  — Extemamente quentes ou frios
  — Sujos ou poeirentos
  — Muito húmidos
  — Com vibrações
  — Sujeitos a luz solar directa

Operação

• Se o aparelho for transportado directamente de um local frio para um local quente, ou for colocado num quarto bastante húmido, poderá haver condensação de humidade nas lentes no interior do leitor de CD. Caso isto ocorra, o leitor de CD não funcionará. Retire o disco e deixe o aparelho ligado durante aproximadamente uma hora até que a humidade se evapore.
• Quando desloca o sistema, retire os discos.

Se tiver qualquer questão ou problema respeitante ao seu sistema estéreo, consulte o concessionário Sony mais próximo.

Notas sobre os CDs

• Antes da reprodução, limpe o CD com um pano limpo. Limpe o CD do centro para o exterior.
• Não utilize solventes tais como benzina, diluentes, produtos de limpeza comercializados no mercado ou sprays anti-estáticos para discos analógicos.
• Não exponha o CD à luz solar directa ou a fontes de calor tais como condutas de ar quente, nem o deixe num automóvel estacionado sob luz solar directa.

Limpeza do exterior do sistema

Limpe com um pano macio levemente humedecido com uma solução de detergente suave.

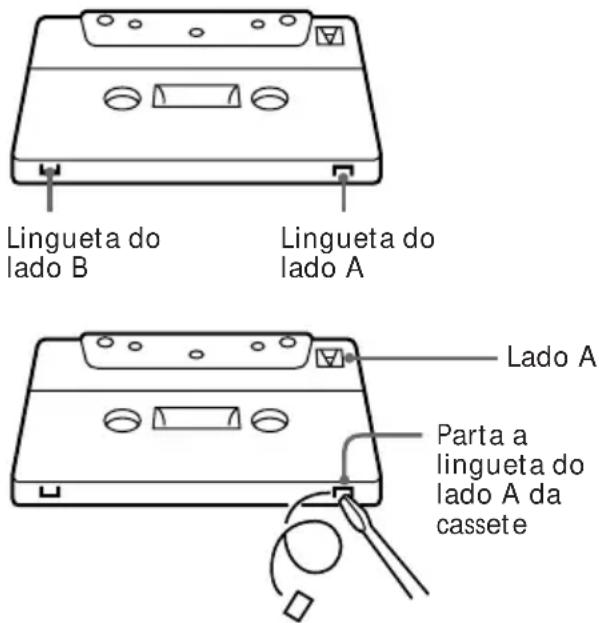

Para fazer uma gravação definitiva

Para evitar que acidentalmente uma cassete seja gravada por cima, parta as linguetas do lado A e B como se mostra na ilustração.

Lingueta do lado B Lingueta do lado A Lado A Parta a lingueta do lado A da cassete

Se mais tarde desejar voltar a utilizar essa cassete para gravação, cubra as linguetas partidas com fita-adesiva.

Precauções (continuação)

Antes de colocar uma cassete no deck

Estique a fita para que não fique encravada em qualquer das partes do deck e se estraque.

Quando utiliza uma fita com comprimento superior a 90 minutos

A fita é muito elástica. Não mude muito frequentemente as operações de reprodução, paragem, avanço rápido, etc. A fita pode ficar encravada no deck de cassetes.

Limpeza das cabeças da fita

Limpe as cabeças da fita depois de cada 10 horas de funcionamento.

Quando as cabeças da fita estão sujas

— o som torna-se distorcido
— há uma diminuição no nível do som
— há uma quebra no som
— a cassete não se apaga completamente
— não pode gravar na cassete

Certifique-se de que limpa as cabeças da fita antes de fazer uma gravação importante ou depois de reproduzir uma cassete velha.

Utilize uma cassete de limpeza do tipo seco ou húmido. Para detalhes refira-se às instruções na cassete de limpeza.

Desmagnetização das cabeças da fita

Desmagnetize as cabeças da fita e as partes de metal que estão em contacto com a fita todas as 20 a 30 horas de funcionamento com uma cassete de desmagnetização vendida separadamente.

Para detalhes refira-se às instruções na cassete de desmagnetização.

Solução de avarias

Se tiver algum problema na utilização deste sistema estéreo, utilize a seguinte lista de verificação.

Primeiro verifique se o cabo de alimentação está ligado firmemente e se os altifalantes estão ligados correcta e firmemente.

Caso persista algum problema consulte o agente Sony mais próximo.

Geral

O visor começa a piscar assim que liga o cabo da alimentação à tomada, mesmo que não tenha ligado o aparelho (modo de demonstração).

• Pressione DISPLAY/DEMO com a alimentação desligada.
  O modo de demonstração aparece automaticamente da primeira vez que liga o cabo da alimentação. Se houver uma falha de corrente superior a meio dia, volte a executar o seguinte:
  — Acerto do relógio (veja “Passo 2: Acerto do relógio”)
  — Pré-ajuste de estações (veja "Passo 3: Pré-ajuste de estações de rádio")
  — Ajustes do temporizador (veja "Para acordar com música" e "Gravação temporizada de programas de rádio")

Ausência de som

• Rode VOLUME no sentido dos ponteiros do relógio.
• Os auscultadores estão ligados.
• Coloque só a porção descarnada do fio do altifalante na tomada SPEAKER.

Se colocar a porção em vinil do cabo do altifalante haverá obstrução nas ligações do altifalante.

Muito zumbido ou ruído de fundo.

- Um televisor ou um videogravador está muito perto do sistema estéreo. Afaste o sistema estéreo do televisor ou videogravador.

"0.00" (ou "12:00AM") pisca no visor.

- Houve uma falha de corrente. Acerte o relógio e os ajustes do temporizador outra vez.

O temporizador não funciona.

- Acerte o relógio correctamente.

“DAILY” e “REC” não aparecem quando pressiona o botão TIMER SELECT.

O telecomando não funciona.

• Há um obstáculo entre o telecomando e o sistema.
• Não está a apontar o telecomando na direcção do sensor do sistema.
• As pilhas estão gastas. Substitua as pilhas.

Ocorre realimentação acústica.

- Diminua o nível do volume.

Persiste a irregularidade de cor num ecrã de televisão.

- Coloque os altifalantes mais afastados do televisor.

Altifalantes

Ausência de som num dos canais, ou volume não balanceado entre os canais esquerdo e direito.

- Verifique a ligação dos altifalantes e a localização dos mesmos.

Leitor de CD

A bandeja do disco não fecha.

- O CD não foi colocado correctamente.

A leitura não se inicia.

• O CD não está correctanemte colocado na bandeja.
  • O CD está sujo.
• O CD está invertido.
• Condensação de humidade.
  Retire o CD e deixe o sistema ligado durante cerca de uma hora para que a condensação se evapore.

A leitura não se inicia na primeira pista.

- O leitor está no modo de leitura programada ou em shuffle. Pressione PLAY MODE repetidamente até que "PROGRAM" ou "SHUFFLE" desapareça.

"OVER" é afixado.

- Atingiu o fim do CD. Pressione e mantenha ◀◀ pressionado para voltar para trás.

continua

Solução de avarias (continuação)

Leitor de cassetes

Não se pode realizar a gravação.

• Não há cassete no compartimento.
• A lingueta foi retirada da cassete (veja "Para fazer uma gravação definitiva" na página 33).
  • A cassete chegou ao fim.

A gravação ou a leitura não pode ser realizada ou há uma diminuição no nível de gravação.

• As cabeças estão sujas. Limpe-as (veja "Limpeza das cabeças da fita" na página 34).
• Magnetismo residual nas cabeças de gravação/leitura. Desmagnetize-as (veja "Desmagnetização das cabeças da fita" na página 34).

A cassete não se apaga completamente.

• Magnetismo residual nas cabeças de gravação/leitura. Desmagnetize-as (veja "Desmagnetização das cabeças da fita" na página 34).

Choro ou flutuação excessiva, ou perda de som.

- Contaminação dos cabrestantes ou roletes pressores. Limpe-os (veja “Limpeza das cabeças da fita” na página 34).

Aumento de ruídos ou suppressão das altas frequências.

- Magnetismo residual nas cabeças de gravação/leitura. Desmagnetize-as (veja "Desmagnetização das cabeças da fita" na página 34).

Sintonizador

Muitas interferências ou zumbido ("TUNED" ou "STEREO" são afixados no visor).

• Oriente a antena.
• O sinal é muito fraco. Ligue uma antena exterior.

Não pode receber em estéreo um programa FM estereofónico.

- Pressione STEREO/MONO para que "STEREO" apareça.

Se ocorrer qualquer outro problema não descrito acima volte a ligar o sistema da seguinte maneira:

1 Desligue o cabo de alimentação.
2 Volte a ligá-lo à tomada de rede.

Especificações

Secção do amplificador

Modelo para a América do Norte

Potência de saída contínua RMS

50 watts + 50 watts

(6 ohms a 1kHz,

10% THD)

Modelo europeu

Potência de saída DIN (nominal)

40 watts + 40 watts

Potência de saída contínua RMS (de referência)

50 watts + 50 watts

(6 ohms a 1 kHz,

10% THD)

Potência de saída de música (de referência)

85 watts + 85 watts

(6 ohms a 1 kHz,

10% THD)

Outros modelos

Potência de saída DIN (nominal)

35 watts + 35 watts

Potência de saída contínua RMS (de referência)

45 watts + 45 watts

(6 ohms a 1 kHz,

10% THD)

Potência de saída DIN (nominal)

40 watts + 40 watts

Potência de saída contínua RMS (de referência)

50 watts + 50 watts

(6 ohms a 1 kHz,

10% THD)

Potência máxima de saída de música (de referência)

600 watts

Entradas

MD IN (tomadas fono): voltagem 450 mV,

impedância 47 kilohms

Saídas

MD OUT (tomadas fono):

voltagem 250 mV,

impedância 1 kilohms

SPEAKER: aceita impedância de 6 a

16 ohms.

Secção do leitor de CD

Sistema Sistema audio-digital e

de disco compacto

Laser Laser semiconductor

( = 780 ~nm)

Duração da emissão:

contínua

Saída Laser Max. 44,6 μW ^*

* Esta saída é o valor

medido a uma distância

da objectiva das lentes no

Bloco de Captação Óptica

com 7 mm de abertura.

Resposta de frequência 20 Hz – 20 kHz (±0,5 dB)

Comprimento de onda 780 – 790 nm

(Tomada conectora óptica quadrada, painel traseiro)

Comprimento de onda 600 nm

Nível de saída -18 dBm

Secção do Deck de Cassetes

Sistema de gravação 4 pistas, 2 canais estéreo

Resposta de frequência 40 - 13.000 Hz (±3 dB),

utilizando cassetes Sony

TYPE I

Choro e flutuação ±0,15% W.Peak (IEC)

0,1 % W.RMS (NAB)

±0,2% W.Peak (DIN)

continua

Especificações (continuação) Outros modelos

Secção do sintonizador

Secção do sintonizador de FM

Gama de frequência 87,5 – 108,0 MHz

Antena Antena de FM

Terminais de antena 75 ohms desequilibrados

Frequência intermédia 10,7 MHz

Secção do sintonizador de AM

Gama de frequência

Modelos europeus:

MW:

531 - 1.602 kHz

(com o intervalo de

sintonização MW

colocado em 9 kHz)

LW:

153 - 279 kHz

(com o intervalo de

sintonização LW

colocado em 3 kHz)

Outros modelos:

AM:

531 - 1.602 kHz

(com o intervalo de

sintonização AM

colocado em 9 kHz)

530 - 1.710 kHz

(com o intervalo de

sintonização AM

colocado em 10 kHz)

Antena Antena circular de AM

Terminais de antena Terminal para antena

exterior

Frequência intermédia

450 kHz

Altifalantes

Modelos para a América do Norte

Sistema de altifalantes Reflexo dos graves em 2 direcções

Unidades de altifalante

Impedância nominal 6 ohms

Dimensões (l/a/p) Aprox. 220 x 320 x 221

mm

Sistema de altifalantes Reflexo dos graves em

2 direcções

Unidades de altifalante

Impedância nominal 6 ohms

Dimensões (l/a/p) Aprox. 220 x 320 x 270

mm

Sistema de altifalantes Reflexo dos graves em 2 direcções

Unidades de altifalante

Impedância nominal 6 ohms

Dimensões (l/a/p) Aprox. 220 x 320 x 243

mm

(ajustável com o selector

de voltagem)

Consumo 100 watts

Dimensões (l/a/p) incluindo controles e partes

salientes Aprox. 280 x 320 x 400

mm

Peso Aprox. 9,5 kg

Acessórios fornecidos: Antena circular de AM (1)

Telecomando (1)

RM-SG7 (para o MHC-

GRX3/RX55)

RM-SG7B (para o

MHC-R300/R500)

Antena de FM (1)

Design e especificações sujeitos a alterações sem aviso prévio.

Índice

A, B, C

Acerto do relógio 6

Ajuste

do som 27

do volume 12, 14, 17

Antenas 5, 10

Ajuste do som 27

Altifalantes 4

D

Duplicação 18

E, F

Edição 25, 26

Edição da selecção de fita 26

Edição programada 25

Estações de rádio

pré-ajuste 7

sintonização 14

G, H

Gravações definitivas 33

Gravação

de um CD especificando

a ordem das pistas 25

de uma cassete 18

de um CD 13

de um programa de

rádio 15

seleccionando

automaticamente o

comprimento da fita 26

Gravacão definitiva 33

Gravação Sincronizada de

CD 13

I, J, K

Intervalo de sintonização

8,38

L, M, N, O

Ligação

de componentes opcionais 9

da alimentação 5

das antenas 5,10

do sistema 4

Ligação. Veja Ligação do sistema

Leitor de CD 11, 13, 19

Leitura

de pistas em ordem

casual (Leitura em

Shuffle) 21

de pistas na ordem

desejada (Leitura

programada) 22

de uma estação de rádio

pré-ajustada 14

de um CD 11

Leitura a um toque 12, 15, 17

Leitura em Shuffle 21

Leitura normal 11

Leitura programada 22

Leitura repetida 20

P, Q

Periférico 28

Pilhas 5

Pré-ajuste de estações de

rádio 7

Precauções 33

R

Reparação de avarias 34

S

Seleção Automática de

Fonte 12, 15, 17

Selecção do ênfase auditivo

27

Sintonização pré-ajustada 14

Sintonizador 12, 13

T, U

Temporizador

gravação temporizada 31

para acordar com música 29

para adormecer com música 29

Temporizador de activação 29

Temporizador de

desactivação 29

V, W, X, Y, Z

Visor 6,7,11,19

Voltar a ligar o sistema 36
