Tipo de produto	Esmerilhadeira angular
Marca	Bosch
Modelo	GWS 9100 P Professional
Potência nominal absorvida	900 W
Potência útil fornecida	450 W
Velocidade de rotação nominal	11 000 tr/min
Diâmetro máx. do disco	100 mm
Rosca do eixo	M 10
Comprimento máx. da rosca do eixo	22 mm
Peso (com punho antivibração)	2,0 kg
Peso (com punho padrão)	1,9 kg
Classe de proteção	II (dupla isolação)
Alimentação	230 V ~ 50/60 Hz
Funções principais	Esmerilhamento, corte, lixamento, escovagem
Manutenção e limpeza	Limpar regularmente as aberturas de ventilação; use um dispositivo de aspiração se necessário
Segurança	Dispositivo de bloqueio do eixo, interruptor de segurança, capa de proteção, punho adicional isolante
Peças sobressalentes e reparabilidade	Reparação por um reparador qualificado Bosch; peças sobressalentes disponíveis em www.bosch-pt.com
Acessórios incluídos	Capa de proteção, punho adicional, chave combinada
Utilização conforme	Para corte, esmerilhamento e escovagem de metais e pedras sem água

Perguntas frequentes - GWS 9100 P Professional BOSCH

Como trocar o disco na Bosch GWS 9100 P Professional?

Antes de qualquer troca, desconecte a ferramenta. Use o dispositivo de bloqueio do eixo (1) para travar o eixo. Desaperte a porca de aperto (10) com a chave combinada (4). Substitua o disco e aperte a porca novamente. Certifique-se de que o disco gira livremente antes de religar.

Qual é a potência da GWS 9100 P?

A potência nominal absorvida é de 900 W e a potência útil fornecida é de 450 W.

Pode-se usar discos diamantados com esta esmerilhadeira?

Sim, discos diamantados podem ser usados para corte de pedra. Respeite a velocidade máxima de 80 m/s e o sentido de rotação indicado no disco.

Como ajustar a capa de proteção?

Monte a capa de proteção no eixo. Solte o parafuso de bloqueio (20) com a chave combinada, gire a capa para a posição desejada (para evitar projeção de faíscas em sua direção), e aperte o parafuso novamente.

O que fazer em caso de ricochete da esmerilhadeira?

Segure firmemente a ferramenta com as duas mãos (punho principal e punho adicional). Não coloque a mão na zona de rotação. Use acessórios adequados e evite prender o disco. Um ricochete pode ser violento; mantenha uma posição estável.

Como limpar a esmerilhadeira Bosch GWS 9100 P?

Desconecte o aparelho. Limpe as aberturas de ventilação com um pincel ou ar comprimido. Limpe a carcaça com um pano seco. Não use solventes. Se trabalhar com metais, sopre regularmente a poeira metálica das fendas de ventilação.

Quais acessórios são compatíveis com este modelo?

São compatíveis: discos de esmerilhar/cortar (100 mm), pratos de lixar de borracha, escovas taça, pratos de lamelas. Use apenas acessórios recomendados pela Bosch e que respeitem as dimensões (diâmetro, furo, velocidade).

Como usar o punho adicional?

Aparafuse o punho adicional (5) no lado direito ou esquerdo da caixa de engrenagens conforme sua preferência. Use-o sempre para melhor controle, especialmente durante operações de esmerilhamento e corte.

Qual é a velocidade de rotação da GWS 9100 P?

A velocidade de rotação nominal é de 11 000 rpm. Esta velocidade é constante graças à eletrônica, mesmo sob carga.

Onde encontrar peças sobressalentes para esta esmerilhadeira?

As peças sobressalentes estão disponíveis no serviço pós-venda Bosch. Consulte o site www.bosch-pt.com ou entre em contato com um reparador autorizado. Para qualquer pedido, indique o número de artigo de 10 dígitos localizado na placa de identificação.

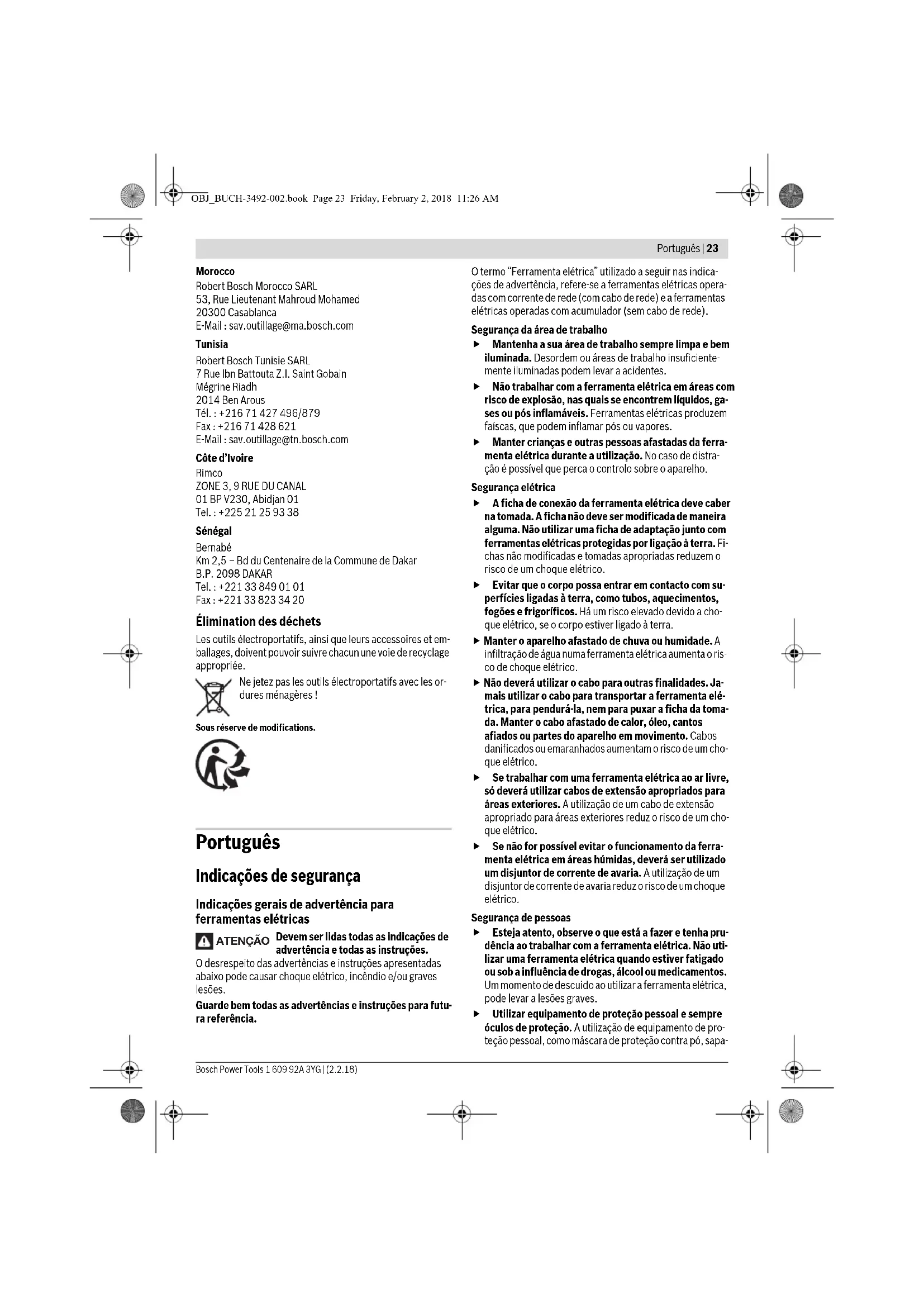

MANUAL DE UTILIZADOR GWS 9100 P Professional BOSCH

Indicações de segurança

Indicações gerais de advertência para ferramentas elétricas

ATENÇÃO: Devem ser lidas todas as indicações de advertência e todas as instruções.

O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referência.

O termo "Ferramenta elétrica" utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).

Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. - Não trabalhar com a ferramenta elétrica em áreas com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar poeiras ou vapores. Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração é possível que perca o controlo sobre o aparelho.

Segurança elétrica

A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico. Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado de choque elétrico se o corpo estiver ligado à terra. Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. - Não utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico. Se trabalhar com uma ferramenta elétrica ao ar livre, deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico. Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves. Utilizar equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapa

Use calçado de segurança antiderrapante, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões.

Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica está desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede quando estiver ligado, poderão ocorrer acidentes. Remova ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. Use roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

Utilização e manuseio cuidadoso de ferramentas elétricas

• Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na faixa de potência indicada.
• Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. Puxe a ficha da tomada e/ou remova o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica. Guarde ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham recebido instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes.
• Trate a ferramenta elétrica com cuidado. Controle se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permita que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas.

▷ Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte tratadas cuidadosamente e com cantos de corte afiados emperram com menos frequência e são conduzidas com maior facilidade. Utilizar a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não as aplicações previstas pode levar a situações perigosas.

Serviço

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

Indicações de segurança para rebarbadoras

Advertências gerais de segurança para lixar, lixar com lixa de papel, trabalho com escovas de arame e separar por retificação

Esta ferramenta elétrica não é apropriada para polir. Aplicações para as quais a ferramenta elétrica não é prevista podem causar riscos e lesões. Não utilize acessórios que não foram especialmente previstos e recomendados pelo fabricante para serem realizados com esta ferramenta elétrica. O facto de poder fixar o acessório a esta ferramenta elétrica não garante uma aplicação segura. O número de rotação admissível da ferramenta de trabalho deve ser no mínimo tão alto quanto o maior número de rotação indicado na ferramenta elétrica. Acessórios que girem mais rápido do que permitido podem quebrar e serem atirados para longe. O diâmetro exterior e a espessura da ferramenta de trabalho devem corresponder às indicações de medida da sua ferramenta elétrica. Ferramentas de trabalho incorretamente medidas podem não ser suficientemente blindadas nem controladas. Ferramentas de trabalho com encaixe roscado devem caber exatamente na rosca do veio de retificação. Para ferramentas de trabalho montadas com flange é necessário que o diâmetro do furo da ferramenta de trabalho tenha as dimensões apropriadas para o flange. Ferramentas de trabalho que não são fixas exatamente na ferramenta elétrica giram de forma irregular, vibram fortemente e podem levar à perda de controlo. Não utilize ferramentas de trabalho danificadas. Antes de cada utilização deverá controlar as ferramentas de trabalho e verificar se, por exemplo, os discos abrasivos apresentam fissuras e estilhaços, se pratos abrasivos apresentam fissuras, se há desgaste ou forte atrição, se as escovas de arame apresentam arames soltos ou quebrados. Se a ferramenta elétrica ou a ferramenta de trabalho caírem, deverá verificar se sofreram danos ou trocar por uma ferramenta de trabalho intacta. Após ter controlado e introduzido a ferramenta de trabalho, deverá manter-se, e as pessoas que se encontrem nas proximidades, fora do plano de rotação da ferramenta de trabalho e permitir que a ferramenta elétrica funcione durante um minuto com o maior número de rotação. A maior parte das ferramentas de trabalho danificadas quebra durante este período de teste.

sivos apresentam fissuras, se há desgaste ou forte atrição, se as escovas de arame apresentam arames soltos ou quebrados. Se a ferramenta elétrica ou a ferramenta de trabalho caírem, deverá verificar se sofreram danos ou trocar por uma ferramenta de trabalho intacta. Após ter controlado e introduzido a ferramenta de trabalho, deverá manter-se, e as pessoas que se encontrem nas proximidades, fora do plano de rotação da ferramenta de trabalho e permitir que a ferramenta elétrica funcione durante um minuto com o maior número de rotação. A maior parte das ferramentas de trabalho danificadas quebra durante este período de teste.

Utilizar equipamento de proteção pessoal. De acordo com a aplicação, deve utilizar uma proteção para todo o rosto, proteção para os olhos ou uns óculos protetores. Se for necessário, deve utilizar uma máscara contra pó, proteção auricular, luvas de proteção ou um avental especial, para proteger-se de pequenas partículas de amoladura e de material. Os olhos devem ser protegidos contra partículas a voar, produzidas durante as diversas aplicações. A máscara contra pó ou a máscara de respiração deve ser capaz de filtrar o pó produzido durante a respetiva aplicação. Se for sujeito durante longo tempo a fortes ruídos, poderá sofrer uma perda da capacidade auditiva. Observe que as outras pessoas mantenham uma distância segura em relação ao seu local de trabalho. Cada pessoa que entra na área de trabalho deve usar um equipamento de proteção pessoal. Estilhaços da peça a ser trabalhada ou ferramentas de trabalho quebradas podem voar e causar lesões fora da área imediata de trabalho. Ao executar trabalhos durante os quais podem ser atingidos cabos elétricos ou o próprio cabo de rede, deverá sempre segurar a ferramenta elétrica pelas superfícies de punho isoladas. O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque elétrico. Manter o cabo de rede afastado de ferramentas de trabalho em rotação. Se perder o controlo sobre a ferramenta elétrica, é possível que o cabo de rede seja cortado ou enganchado e a sua mão ou braço sejam puxados contra a ferramenta de trabalho em rotação. Jamais depositar a ferramenta elétrica antes que a ferramenta de trabalho esteja completamente parada. A ferramenta de trabalho em rotação pode entrar em contacto com a superfície de apoio, provocando uma perda de controlo da ferramenta elétrica. Não permitir que a ferramenta elétrica funcione enquanto estiver a transportá-la. A sua roupa pode ser agarrada devido a um contacto acidental com a ferramenta de trabalho em rotação, de modo que a ferramenta de trabalho possa ferir o seu corpo. Limpar regularmente as aberturas de ventilação da sua ferramenta elétrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de metal pode causar perigos elétricos.

• Não utilize a ferramenta elétrica perto de materiais inflamáveis. Faíscas podem incendiar esses materiais.
• Não utilize ferramentas de trabalho que necessitem de agentes de refrigeração líquidos. A utilização de água ou de outros agentes de refrigeração líquidos pode provocar um choque elétrico.

Contragolpe e respetivas advertências

Contragolpe é uma reação repentina devida a uma ferramenta de trabalho travada ou bloqueada, como por exemplo um disco abrasivo, um prato abrasivo, uma escova de arame etc. Um travamento ou um bloqueio levam a uma parada abrupta da ferramenta de trabalho em rotação. Desta maneira, uma ferramenta elétrica descontrolada pode ser acelerada no local de bloqueio, sendo forçada no sentido contrário à rotação da ferramenta de trabalho. Se, por exemplo, um disco abrasivo travar ou bloquear numa peça a ser trabalhada, o canto do disco abrasivo pode mergulhar na peça e encravar-se, quebrando o disco abrasivo ou causando um contragolpe. O disco abrasivo se movimenta então no sentido do operador ou para longe, dependendo do sentido de rotação do disco no local do bloqueio. Sob estas condições, os discos abrasivos também podem partir-se. Um contragolpe é a consequência de uma utilização incorreta ou indevida da ferramenta elétrica. Ele pode ser evitado por apropriadas medidas de precaução, como descrito a seguir. Segurar firmemente a ferramenta elétrica e posicionar o seu corpo e os braços de modo que possa resistir às forças de um contragolpe. Sempre utilizar o punho adicional, se existente, para assegurar o máximo controle possível sobre as forças de um contragolpe ou sobre momentos de reação durante o arranque. O operador pode controlar as forças de contragolpe e as forças de reação através de medidas de precaução apropriadas. - Jamais permita que as suas mãos se encontrem perto de ferramentas de trabalho em rotação. No caso de um contragolpe, a ferramenta de trabalho poderá passar pela sua mão. Evite que o seu corpo se encontre na área na qual a ferramenta elétrica possa ser movimentada no caso de um contragolpe. O contragolpe impulsiona a ferramenta elétrica no sentido contrário ao movimento do disco abrasivo no local do bloqueio. - Trabalhar com especial cuidado na área ao redor de esquinas, cantos afiados etc. Evite que ferramentas de trabalho sejam ricocheteadas e travadas pela peça a ser trabalhada. A ferramenta de trabalho em rotação tende a travar em esquinas, em cantos afiados ou se for ricocheteada. Isto causa uma perda de controle ou um contragolpe. - Não utilizar lâminas de serra de correias nem dentadas. Estas ferramentas de trabalho causam frequentemente um contragolpe ou a perda de controle sobre a ferramenta elétrica.

Instruções especiais de segurança específicas para lixar e separar por retificação

Utilizar exclusivamente os corpos abrasivos homologados para a sua ferramenta elétrica e a capa de proteção prevista para esses corpos abrasivos. Corpos abrasivos não previstos para a ferramenta elétrica não podem ser suficientemente protegidos e, portanto, não são seguros. Rebolos acotovelados devem ser montados de modo que a sua superfície retificadora não sobressaia do nível da borda da cobertura de proteção. Um rebolo montado de forma incorreta, que sobressai do nível da borda da cobertura de proteção, não pode ser suficientemente protegido. A capa de proteção deve ser firmemente aplicada na ferramenta elétrica e fixada, de modo que seja alcançado um maior grau de segurança, ou seja, que apenas uma mínima parte do rebolo aponte abertamente na direção do operador. A capa de proteção ajuda a proteger as pessoas que estão a operar a ferramenta contra estilhaços, contacto acidental com o rebolo e contra faíscas que possam incendiar as roupas. Os corpos abrasivos só devem ser utilizados para as aplicações recomendadas. P. ex.: jamais fixar com a superfície lateral um disco de corte. Discos de corte são destinados para o desbaste de material com o canto do disco. Uma força lateral sobre estes corpos abrasivos pode quebrá-los. - Sempre utilizar flanges de aperto intactos, de tamanho e forma corretos para o disco abrasivo selecionado. Flanges apropriados apoiam o disco abrasivo e reduzem assim o perigo de rutura do disco abrasivo. Flanges para discos de corte podem diferenciar-se de flanges para outros discos abrasivos. - Não utilize discos abrasivos gastos de outras ferramentas elétricas grandes. Discos abrasivos para ferramentas elétricas grandes não são apropriados para a rotação mais alta das ferramentas elétricas menores e podem quebrar.

Evitar um bloqueio do disco de corte ou uma pressão demasiado alta. Não efetuar cortes extremamente profundos. Uma sobrecarga do disco de corte aumenta o desgaste e a predisposição para emperrar e bloquear e, portanto, a possibilidade de um contragolpe ou uma rutura do corpo abrasivo. Evitar a área que se encontra na frente ou atrás do disco de corte em rotação. Se o disco de corte for conduzido na peça a ser trabalhada, para frente, afastando-se do corpo, é possível que, no caso de um contragolpe, a ferramenta elétrica, com o disco em rotação, seja atirada diretamente na direção da pessoa que opera o aparelho. Se o disco de corte emperrar ou se o trabalho for interrompido, deve desligar a ferramenta elétrica e mantê-la parada, até o disco parar completamente. Jamais tentar puxar o disco de corte para fora do corte enquanto ainda estiver em rotação, caso contrário pode

ser provocado um contragolpe. Verificar e eliminar a causa do emperramento.

• Não ligue novamente a ferramenta elétrica quando ela estiver na peça a ser trabalhada. Permita que o disco de corte alcance a rotação completa antes de continuar cuidadosamente o corte. Caso contrário, é possível que o disco emperre, pule para fora da peça a ser trabalhada ou cause um contragolpe.
• Apoie placas ou peças grandes para reduzir o risco de contragolpe devido a um disco de corte emperrado. Peças grandes podem se curvar devido ao próprio peso. A peça a ser trabalhada deve ser apoiada em ambos os lados, tanto nas proximidades do corte como também nos cantos. Tenha cuidado ao efetuar "cortes de bolso" em paredes existentes ou em outras superfícies, onde não seja possível reconhecer o que há por trás. O disco de corte pode causar um contragolpe se cortar acidentalmente tubulações de gás ou de água, cabos elétricos ou outros objetos.

Advertências especiais de segurança para lixar com lixa de papel

• Não utilize lixas de papel demasiado grandes, mas sempre siga as indicações do fabricante sobre o tamanho correto das lixas de papel. Lixas de papel que sobressaem dos cantos do prato abrasivo podem causar lesões, assim como bloquear e rasgar as lixas de papel ou levar a um contragolpe.

Advertências especiais de segurança para trabalhar com escovas de arame

Esteja ciente de que a escova de arame também perde pedaços de arame durante a utilização normal. Não sobrecarregue os arames exercendo uma pressão demasiada. Pedaços de arame a voar podem penetrar facilmente em roupas finas e/ou na pele.

Se for recomendável uma capa de proteção, evite que a escova de arame entre em contato com a capa de proteção. O diâmetro das escovas em forma de prato ou de tacho pode aumentar devido à força de pressão e às forças centrífugas.

Advertências de segurança adicionais

Utilize detectores apropriados para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contato com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água pode causar danos materiais ou provocar um choque elétrico. Desligue o interruptor de ligar-desligar e coloque-o na posição desligada, se a alimentação de rede for interrompida, p. ex. devido a uma falha de corrente ou se a

ficha de rede tiver sido puxada da tomada. Assim é evitado um rearranque descontrolado do aparelho. - Não tocar em rebolos e discos de corte antes de esfriarem. Os discos se tornam bem quentes durante o trabalho. Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão.

Componentes ilustrados

Descrição do produto e da potência

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Utilização conforme as disposições

A ferramenta elétrica é destinada para cortar, desbastar e escovar materiais metálicos e de pedras, sem a utilização de água.

Para cortar com rebolos ligados deve ser utilizada uma capa de proteção para cortes.

Ao cortar pedras deve ser assegurada uma aspiração de pó suficiente.

Junto com ferramentas abrasivas admissíveis, é possível usar a ferramenta elétrica para alisamentos com lixas.

A numeração dos componentes ilustrados refere-se à representação da ferramenta elétrica na página de esquemas.

1 Tecla de bloqueio do veio

2 Interruptor de ligar-desligar

3 Bloqueio de ligação para o interruptor de ligar-desligar

4 Chave combinada para o veio de retificação M 10/M 14

5 Punho adicional (superfície isolada)

6 Veio de retificação

7 Capa de proteção para lixar

8 Flange de admissão

9 Disco abrasivo

10 Porca de aperto

11 Disco de metal duro em forma de tacho

12 Capa de proteção para URT

13 Disco de corte*

14 Proteção para as mãos

18 Escova tipo tacho

20 Parafuso de fixação para a capa de proteção

*Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no próximo programa de acessórios.

Dados Técnicos

Rebarbadora	GWS 9-100 P	GWS 9-115 P	GWS 9-125 P
N.° do produits	3601 C96 5.. 3601 C96 5.. 3601 C96 5..
Potência nominal consumida	W	9	0
Potênciautil	W	4	5
Número de roações nominal	rpm 11000 11000 11000
máx. diâmetro do disco abrasivo	mm 100 115 125
Rosca do veio de retificação	M 10 M 14 M 14
máx. comprimento da roscadovelo de retificação	mm 22 22 22
Peso conforme EPTA-Procedure 01:2014
- com punho adiencial com amortecimento
de vibrações	kg	2,0	2,0
- com punho adiencial padronizado	kg	1,9	1,9
Classe de proteção	[ ]/II
As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos especialicos dos paises.

Montagem

Montar os dispositivos de proteção

▷ Antes de todos os trabalhos na ferramenta elétrica, puxar a ficha de rede da tomada.

Nota: Se o disco abrasivo quebrar durante o funcionamento ou se os dispositivos de fixação na capa de proteção/na ferramenta elétrica estiverem danificados, é necessário que a ferramenta elétrica seja enviada imediatamente ao serviço pós-venda. Os endereços encontram-se na parte "Serviço pós-venda e consultoria de aplicação".

28 | Português

Capa de proteção para lixar

Colocar a cobertura de proteção 7 sobre a gola do veio. Adaptar a posição da cobertura de proteção 7 aos requisitos do processo de trabalho. Travar a cobertura de proteção 7 apertando o parafuso de fixação 20 com a chave combinada 4.

Ajustar a capa de proteção 7 de modo a evitar que voem faíscas na direção do operador.

Nota: Os ressaltos de codificação na capa de proteção 7 garantem que só possa ser montada uma capa de proteção apropriada para a ferramenta elétrica.

Capa de proteção para URT

Ao cortar com rebolos ligados deve ser sempre utilizada uma capa de proteção para cortar 12. Ao cortar pedras deve ser sempre assegurada uma aspiração de pó suficiente.

A capa de proteção para URT2 é montada como a capa de proteção para lixar 7.

Punho adicional

Só utilizar a sua ferramenta elétrica com o punho adicional 5.

Atarraxar o punho adicional 5 de acordo com o tipo de trabalho, do lado direito ou do lado esquerdo do cabeçote de engrenagens.

Proteção para as mãos

Ao trabalhar com o prato abrasivo de borracha 15 ou com a escova tipo taça/escova plana/disco abrasivo em forma de leque de aletas, é preciso montar a proteção para as mãos 14.

Fixar a proteção para as mãos 14 com o punho adicional 5.

Montar ferramentas abrasivas

• Antes de todos os trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada.
• Não fazer em rebolos e discos de corte antes de esfriarem. Os discos se tornam bem quentes durante o trabalho. Limpar o veio de retificação 6 e todas as peças a serem montadas.

Premir a tecla de bloqueio do veio 1 para prender e soltar as ferramentas abrasivas e para imobilizar o veio de retificação.

Só acontecer a tecla de bloqueio do veio como o veio de retificação parado. Caso contrário, é possível que a ferramenta elétrica seja danificada.

Disco abrasivo/de corte

Observe as dimensões das ferramentas abrasivas. O diâmetro do furo deve ser do tamanho certo para o flange de admissão. Não utilize adaptadores nem redutores.

Ao utilizar discos de corte diamantados, deve assegurar-se de que a seta do sentido de rotação sobre o disco de corte diamantado coincida com o sentido de rotação da ferramenta elétrica (veja seta do sentido de rotação sobre o cabeçote de engrenagens).

Para fixar o disco de retificação/corte, atarraxar a porca de aperto 10 e apertar a mesma com a chave combinada 4.

• Após montar a ferramenta abrasiva, deverá controlar, antes de ligar a ferramenta elétrica, se a ferramenta abrasiva está montada corretamente e se pode ser movimentada livremente. Assegure-se de que a ferramenta abrasiva não entre em contato com outras peças.

Disco abrasivo em forma de leque

Para trabalhar com o disco abrasivo em forma de leque, deverá sempre usar a proteção para as mãos 14.

Para trabalhar com o prato abrasivo de borracha 15, deverá sempre montar a proteção para as mãos 14.

A sequência de montagem está apresentada na página de esquemas.

Atarraxar a porca redonda 17 e apertá-la com a chave combinada 4.

Para trabalhar com o disco abrasivo em forma de tacho ou com a escova plana, deverá sempre usar a proteção para as mãos 14.

A sequência de montagem está apresentada na página de esquemas.

Deverá ser possível atarraxar a escova tipo tacho/escova plana no veio de retificação, até que fiquem firmemente encostadas no flange do veio de retificação no fim da rosca do veio de retificação. Apertar a escova tipo tacho/escova plana com a chave de forqueta.

Ferramentas abrasivas admissíveis

Podem ser utilizadas todas as ferramentas abrasivas mencionadas nesta instrução de serviço.

O número de rotação admissível [min-1] ou a velocidade circunferencial [m/s] das ferramentas abrasivas realizadas deve corresponder às indicações contidas na tabela abaixo.

Observe portanto o número de rotação ou a velocidade circunferencial admissível como indicação na etiqueta da ferramenta abrasiva.

	máx. [mm]		[mm]		-1] [m/s]
	D b d [min]
b D	100	6	22	11000	80
	115	7	22	11000	80
	125	7	22	11000	80
D	100	-	-	11000	80
	115	-	-	11000	80
	125	-	-	11000	80
b D	70	30	M 10	11000	45
	70	30	M 14	11000	45

Girar o cabeçote de engrenagens

• Antes de todos os trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada.

O cabeçote de engrenagens pode ser girado em passos de 90°. Desta forma, o interruptor de ligar-desligar pode ser colocado numa posição de manuseio mais favorável para tarefas especiais, como por exemplo no caso de canhotos. Desatarraxar completamente os 4 parafusos.

Deslocar o cabeçote de engrenagens cuidadosamente, e sem retirar da carcaça, para a nova posição. Reapertar os 4 parafusos.

Aspiração de pó/de aparas

• Pós de materiais como, por exemplo, tintas que contenham chumbo, alguns tipos de madeira, minerais e metais, PODEM ser nocivos à saúde. O contato ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do usuário ou das pessoas que se encontrem por perto.

Certos pós, como por exemplo pó de carvalho e faia, são considerados como cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contenha amianto só deve ser processado por pessoal especializado.

• Se possível, deve-se usar um dispositivo de aspiração apropriado para o material.
• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória com FILTRO da classe P2.

Observe as diretivas para os materiais a serem trabalhados, vigentes no seu país.

Evite o acúmulo de pó no local de trabalho. Pós podem entrar levemente em ignição.

Funcionamento

Colocação em funcionamento

• Observar a tensão de rede! A tensão da fonte de corrente pode coincidir com a indicação na chapa de identificação da ferramenta elétrica. Ferramentas elétricas marcadas para 230 V também podem ser operadas com 220 V. O aparelho só deve ser segurado pelas superfícies isoladas do punho 19 e do punho adicional 5. A ferramenta de trabalho poderia atingir fios elétricos escondidos ou com o próprio cabo de rede. O contato com um cabo sob tensão pode colocar sob tensão as peças metálicas do aparelho e levar a um choque elétrico.

Se a ferramenta elétrica for alimentada através de geradores de corrente móveis (geradores), que não possuem suficientes reservas de potência nem uma apropriada regulação de tensão (com reforço de corrente de arranque), poderão ocorrer redução de potência ou comportamentos anormais ao ligar o aparelho.

Observe a adequação do gerador de corrente aplicado, especialmente quando a tensão e a frequência da rede elétrica.

Ligar e desligar

Para poupar energia, só deverá ligar a ferramenta elétrica quando ela for utilizada.

Para a colocação em funcionamento da ferramenta elétrica, deverá primeiramente deslocar o bloqueio de ligação 3 para trás e premir em seguida o interruptor de ligar-desligar 2 e mantê-lo premido.

Para desligar a ferramenta elétrica, deverá soltar novamente o interruptor de ligar-desligar 2.

▹ Controlar a ferramenta abrasiva antes de utilizá-la. A ferramenta abrasiva deve estar montada de forma correta e deve movimentar-se livremente. Executar um funcionamento de teste, sem carga, de no mínimo 1 minuto. Não utilizar ferramentas abrasivas danificadas, descentradas ou a vibrar. Ferramentas abrasivas danificadas podem estoirar e causar lesões.

Indicações de trabalho

• Antes de todos os trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada. Cuidado ao cortar em paredes portantes, veja a seção "Notas sobre a estática". Fixar a peça a ser trabalhada se esta não estiver firmemente apoiada devido ao seu próprio peso.
• Não carregue demasiadamente a ferramenta elétrica, de modo que chegue a parar.
• Após um trabalho com carga elevada, deverá permitir que a ferramenta elétrica funcione alguns instantes em vazio, para que a ferramenta de trabalho possa arrefecer.
• Não tocar em rebolos e discos de corte antes de esfriarem. Os discos se tornam bem quentes durante o trabalho.
• Não utilize a ferramenta elétrica com um suporte para rebarbadoras.

Desbastar

• Jamais utilize os discos de corte para desbastar.

Com um ângulo de 30° a 40° poderá obter os melhores resultados de trabalho ao desbastar. Movimente a ferramenta elétrica com pressão uniforme, para lá e para cá. Desta forma, a peça a ser trabalhada não se torna demasiado quente, não muda de cor e não há sulcos.

Disco abrasivo em forma de leque

Com o disco abrasivo em forma de leque (acessório) também é possível processar superfícies e perfis abaulados.

Discos abrasivos em forma de leque têm uma vida útil bem mais longa, produzem um reduzido nível de ruído e temperaturas de lixamento mais baixas do que discos abrasivos tradicionais.

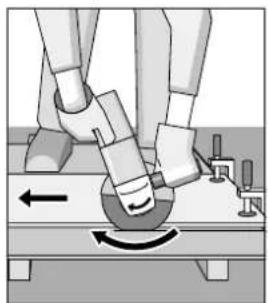

Cortar metal

Ao cortar com rebolos ligados, deve ser sempre utilizada uma capa de proteção para cortar 12.

Trabalhe com os discos abrasivos com avanço moderado, adequado para o material a ser trabalhado. Não exerça pressão sobre o disco de corte, nem o emperre ou oscile.

Não faça discos de corte, que estejam a girar por inércia, exercendo pressão lateral.

A ferramenta elétrica deve sempre ser conduzida no sentido contrário da rotação. Caso contrário, há perigo de que seja empurrada descontroladamente para fora do corte.

Para cortar perfis e tubos quadrados, deve-se começar pela menor seção transversal.

Cortar pedras

Ao cortar pedras deve ser sempre assegurada uma aspiração de pó suficiente. - Usar uma máscara de proteção contra pó. A ferramenta elétrica só deve ser utilizada para cortar a seco/lixar a seco.

Para cortar pedras, deve-se utilizar de preferência um disco abrasivo diamantado.

Para cortar materiais especialmente duros, como p. ex. betão com alto teor de sílex, é possível que o disco de corte diamantado seja sobreaquecido e danificado. Uma coroa de faíscas em volta do disco de corte diamantado é um indício nítido.

Neste caso, deveria interromper o processo de corte e deixar o disco de corte diamantado girar em vazio, com o máximo número de rotações, durante alguns instantes, para se arrefecer.

Um avanço de trabalho nitidamente reduzido e uma coroa de faíscas em volta do disco são indícios nítidos de um disco de corte diamantado embotado. Estes podem ser reafiados através de curtos cortes em material abrasivo, p. ex. arenito calcário.

Cortes em paredes portantes obedecem à norma DIN 1053 parte 1 ou disposições específicas dos países.

É imprescindível respeitar estas regulamentações. Antes de iniciar o trabalho, deverá consultar o técnico de estabilidade e arquiteto ou o supervisor da obra responsáveis.

Manutenção e Serviço

Manutenção e limpeza

Antes de todos os trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada. - Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar de forma segura. Em condições de trabalho extremas, se possível, usar sempre um equipamento de aspiração. Soprar frequentemente as aberturas de ventilação e interconectar um disjuntor de corrente de avaria (PRCD). Durante o processamento de metais é possível que se deposite pó condutivo no interior da ferramenta elétrica. Isto pode prejudicar o isolamento de proteção da ferramenta elétrica.

Os acessórios devem ser armazenados e tratados com cuidado.

Se for necessário substituir o cabo de conexão, isto deverá ser realizado pela Bosch ou por uma boa oficina de serviço pós-venda autorizada para todas as ferramentas elétricas Bosch, para evitar riscos de segurança.

Serviço pós-venda e consultoria de aplicação

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com

A nossa equipa de consultoria de aplicação Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste de produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de características do produto.

Brasil

Robert Bosch Ltda. - Divisão de Ferramentas Elétricas

Caixa postal 1195 - CEP: 13065-900

Campinas - SP

Tel.: [phone]

www.bosch.com.br/contato

Angola

InvestGlobal

Parque Logístico

Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.

Não deitar ferramentas elétricas no lixo doméstico!

Sob reserva de alterações.

Chinês

Regulamentos de segurança

Avisos gerais de segurança para ferramentas elétricas
