MANUAL DE UTILIZADOR SmartHome Motion Sensor MS101 ASUS

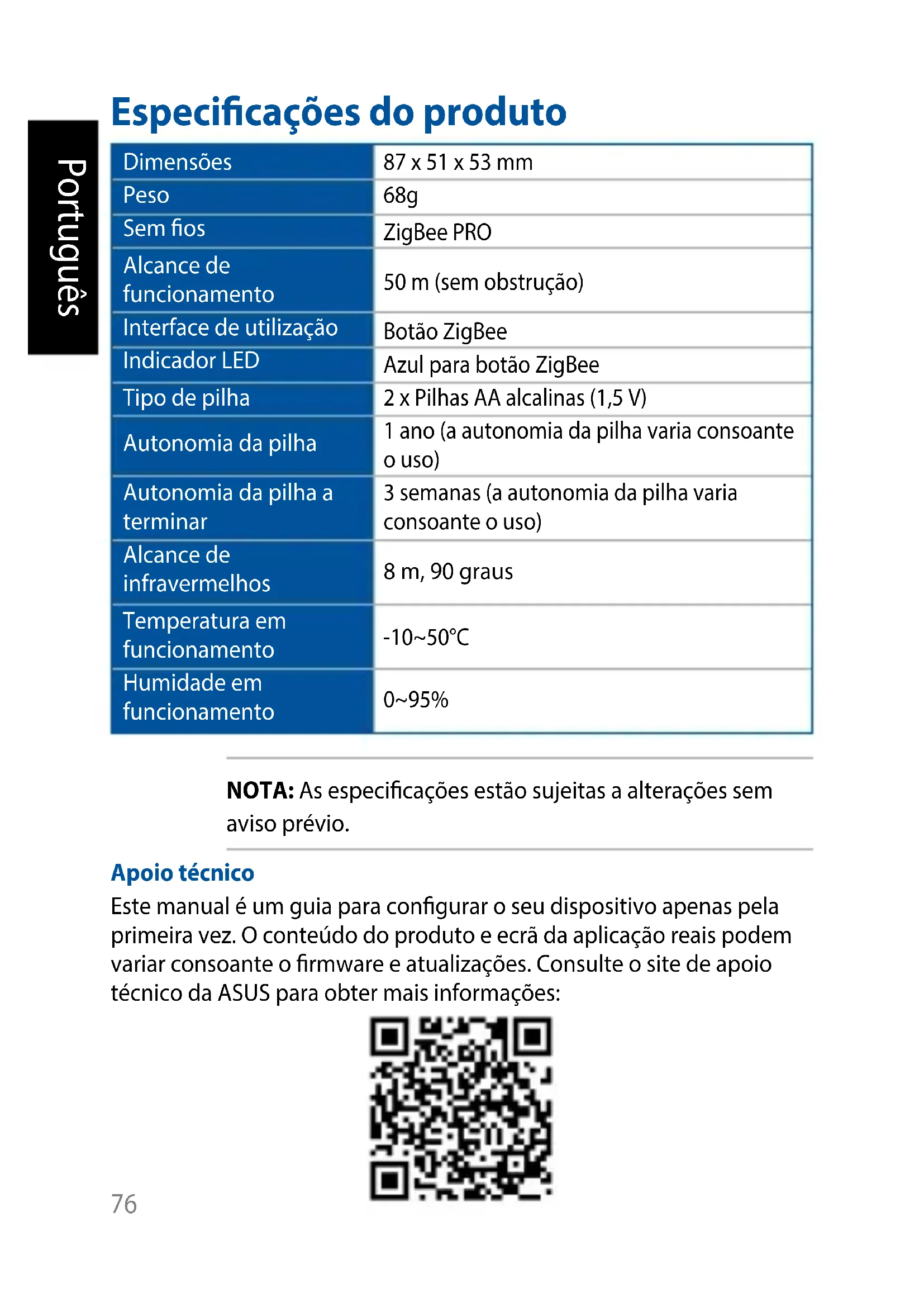

Especificações do produto

Dimensões	87 x 51 x 53 mm
Peso	68g
Sem fios	ZigBee PRO
Alcance de funcionamento	50 m (sem obstrução)
Interface de utilização	Botão ZigBee
Indicador LED	Azul para botão ZigBee
Tipo de pilha	2 x Pilhas AA alcalinas (1,5 V)
Autonomia da pilha	1 ano (a autonomia da pilha varia consoante o uso)
Autonomia da pilha a terminar	3 semanas (a autonomia da pilha varia consoante o uso)
Alcance de infravermelhos	8 m, 90 graus
Temperatura em funcionamento	-10~50°C
Humidade em funcionamento	0~95%

NOTA: As especificações estão sujeitas a alterações sem aviso prévio.

Apoio técnico

Este manual é um guia para configurar o seu dispositivo apenas pela primeira vez. O conteúdo do produto e ecrã da aplicação reais podem variar consoante o firmware e atualizações. Consulte o site de apoio técnico da ASUS para obter mais informações:

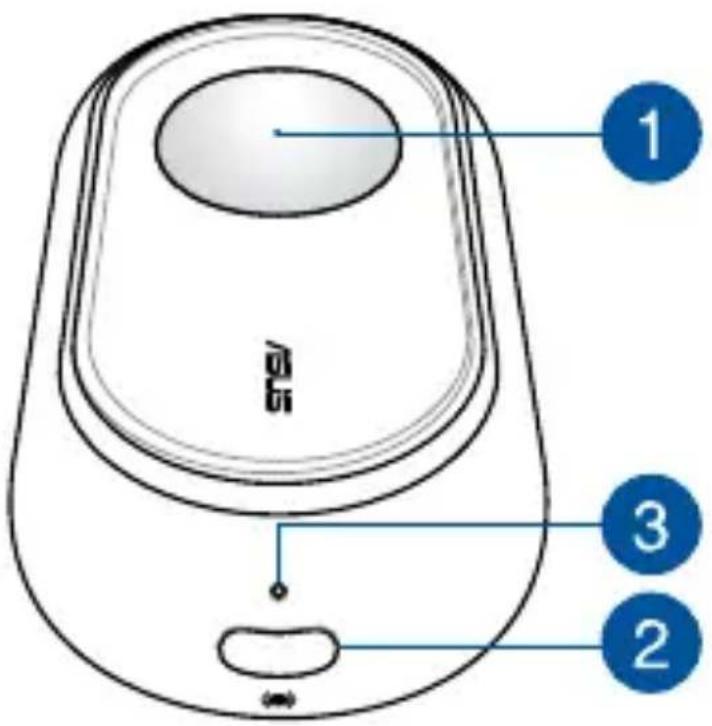

Visão geral do produto

1 2 3

Sensor de movimentos de infravermelhos

Deteta movimentos através da tecnologia de infravermelhos. O alcance de detecção deste dispositivo é de ±90 graus, com uma distância de 8 m.

Botão ZigBee

Prima para ligar ao gateway doméstico. Mantenha premido durante 5 segundos para repor o dispositivo.

NOTA: Certifique-se de que repõe o seu dispositivo ASUS Smart Home e que o elimina da aplicação complementar para o remover completamente.

3

Indicador LED ZigBee

Consulte a tabela seguinte para obter detalhes sobre o indicador LED de estado:

Cor Estado Descrição
Azul estático	Dispositivo a ligar	Acende durante 1 segundo
	A desligar do gateway doméstico	Mantenha premido o botão ZigBee durante 5 segundos
	A identificar dispositivo	Acende durante 5 segundos
Azul intermitente	A ligar do gateway doméstico	Prima o botão ZigBee para ligar ao gateway doméstico

Requisitos do sistema

• Smartphone iOS ou Android.
• Router Wi-Fi com acesso à Internet.
• Gateway Asus SmartHome e conta de utilizador SmartHome.

Conselhos de segurança

• Este dispositivo não é resistente à água e destina-se apenas a utilização no interior.
• Insira a pilha de acordo com a polaridade correta.
• NÃO tente reparar o produto por si próprio.
• Minimize a exposição à humidade, incluindo mãos molhadas e contacto direto com líquidos.
• Utilize um pano macio e seco para limpar o dispositivo e evite usar água, álcool ou outros produtos químicos.

Instalar a aplicação ASUS SmartHome

• Este dispositivo pode ser configurado e utilizado através da aplicação complementar. Procure por ASUS SmartHome e transfira a aplicação complementar da Apple App Store ou Google Play.
• Certifique-se de que possui uma ligação à Internet antes de transferir.
• Certifique-se de que o seu smartphone está ligado ao router antes de configurar.

ANDROID APP ON Google play Available on the App Store

ASUS SmartHome

Consulte um vendedor qualificado ou o Web site da ASUS para verificar os requisitos mínimos do sistema.

Começar a utilizar

Ligar ao HG 100

1. Execute a ASUS Smarthome APP (aplicação ASUS SmartHome).
2. Toque em na página principal de Home Control (Controlo Doméstico) para adicionar dispositivos ao gateway doméstico.
3. Toque em Add Device (Adicionar dispositivo) para ligar o dispositivo ASUS SmartHome ao Gateway SmartHome.

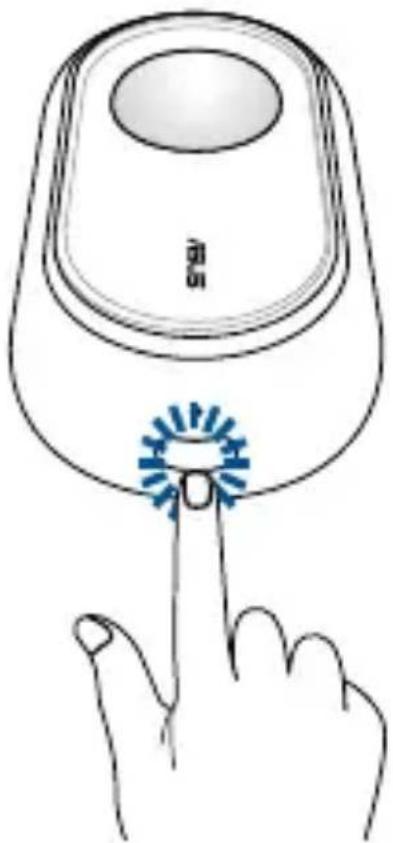

4. Prima o ZigBee button (botão ZigBee) no seu dispositivo ASUS Smart Home para adicionar o dispositivo.

NOTA: Depois de tocar em Add Device (Adicionar dispositivo), pode premir o 21 Bee button (botão

ZigBee) em todos os seus dispositivos ASUS Smart Home para os adicionar de uma só vez.

1. Toque em Done (Concluir) quando todos os dispositivos estiverem adicionados para terminar.

NOTA:

• Certifique-se de que a pilha está instalada antes de efetuar a ligação. Consulte o indicador LED para verificar o estado do dispositivo.
• Certifique-se de que o dispositivo se encontra a menos de 50 metros do Gateway ASUS SmartHome e que não existem obstruções, como paredes espessas ou outros dispositivos eletrónicos que possam causar interferências.
• O LED indicador de estado no seu Gateway ASUS SmartHome ficará intermitente a azul durante sessenta (60) segundos para indicar que podem ser adicionados dispositivos.
• Certifique-se de que repõe o seu dispositivo ASUS Smart Home e que o elimina da aplicação complementar para o remover completamente.

Informações adicionais

• Este dispositivo destina-se apenas a utilização o interior.
• Utilize parafusos ou um adesivo para posicionar o dispositivo numa superfície plana (tal como uma janela ou parede).
• Este dispositivo irá enviar dados para o Gateway doméstico sempre que detetar um sinal. Pode visualizar o estado atual através da aplicação complementar.
• Quando o dispositivo ficar sem energia, a aplicação complementar irá exibir um ícone cinzento e não pode ser configurado. O estado será atualizado a cada 5 minutos.
• Quando o dispositivo ficar sem energia, a aplicação complementar irá exibir um ícone cinzento e não pode ser configurado. O estado será atualizado todos os minutos.

Português A AsusTek Inc. declara que este dispositivo está em conformidade com os requisitos essenciais e outras disposições relevantes das Diretivas da CE. Para mais detalhes, consulte a Declaração de Conformidade CE.

EU Declaração de Conformidade
Nós, os abaixo assinados,

Fabricante:	ASUSTeK COMPUTER INC.
Morada:	4P, No. 150, LI-TE Rd., PEITOU, TAIPEI 112, TAIWAN
Representante autorizado na Europa:	ASUS TECHNOLOGY HOLLAND B.V.
Morada, Cidade:	FULTONBAAN 12, 3430 NE, NIEUWE6EIN
País:	PAISES BAIXOS
declaramos que o seguinte produto:

Nome do Produto :	Motion Sensor
Modelo :	MS101

se encontra em conformidade com as exigências essenciais das seguintes directrizes:

2004/108/EC-EMC Directiva
EN 55022:2010+AC:2011	EN 55024:2010
EN 61000-3-2:2006+A2:2009	EN 61000-3-3:2008
EN 55013:2001+A1:2003+A2:2006	EN 55020:2007+A11:2011
1999/5/EC-R&TTE Directiva
EN 300 328 V1.8.1(2012-06)	EN 301 489-1 V1.9.2(2011-09)
EN 300 440-1 V1.6.1(2010-08)	EN 301 489-3 V1.6.1(2013-12)
EN 300 440-2 V1.4.1(2010-08)	EN 301 489-4 V2.1.1(2013-12)
EN 301 511 V9.0.2(2003-03)	EN 301 489-7 V1.3.1(2005-11)
EN 301 908-1 V6.2.1(2013-04)	EN 301 489-9 V1.4.1(2007-11)
EN 301 908-2 V6.2.1(2013-10)	EN 301 489-17 V2.2.1(2012-09)
EN 301 908-13 V6.2.1(2014-02)	EN 301 489-24 V1.5.1(2010-09)
EN 301 893 V1.7.1(2012-06)	EN 301 357-2 V1.4.1(2008-11)
EN 300 330-2 V1.5.1(2010-02)	EN 302 291-2 V1.1.1(2005-07)
EN 50360:2001/A1:2012	EN 302 623 V1.1.1(2009-01)
EN 62479:2010	EN 50566:2013/AC:2014
EN 62311:2008	EN 50385:2002

2006/95/EC-1 VD Directiva
EN 60550-1: 2006 / A12: 2011EN 60950-1: 2006 / A2: 2013	EN 60065:2002 / A12: 2011
2009/125/EC-ErP Directiva
Regulation (EC) No. 4278/2008	Regulation (EC) No. 278/2009
Regulation (EC) No. 642/2009	Regulation (EU) No. 617/2013

2011/65/EU-RoHS Directiva	Ver. 151216
Marca de CE
Equipamento de Classe-1

(Marca de Conformidade EU)

Assinatura	Taipei, TaiwanLocal de emissão
Jerry Shen	4/1/2016Data de emissão
Nome Impresso
CEO	2015
Posição	Ano em que a marca CE foi atixada pela primeira vez
