MANUAL DE USUARIO SmartHome Motion Sensor MS101 ASUS

Especificaciones del producto

Dimensiones	87 x 51 x 53 mm
Peso	68g
Conexión inalámbrica	ZigBee PRO
Alcance de funcionamiento	50 m (sin obstáculos)
Interfaz de funcionamiento	Botón ZigBee
Indicador LED	Azul para el botón ZigBee
Tipo de batería	2 x pilas alcalinas de tipo AA (1,5 V)
Autonomía de la batería	1 año (la vida de la batería varía en función del uso)
Autonomía baja de la batería	3 semanas (la vida de la batería varía en función del uso)
Alcance IR 8 m, 90 grados
Temperatura de funcionamiento	-10~50 °C
Humedad de funcionamiento	0~95 %

NOTA: Las especificaciones están sujetas a cambios sin previo aviso.

Soporte técnico

Este manual es una guía para configurar el dispositivo solamente durante el primer uso. El contenido real del producto y la pantalla de la aplicación pueden variar en función del firmware y de las actualizaciones. Consulte el sitio de soporte de ASUS para obtener más información:

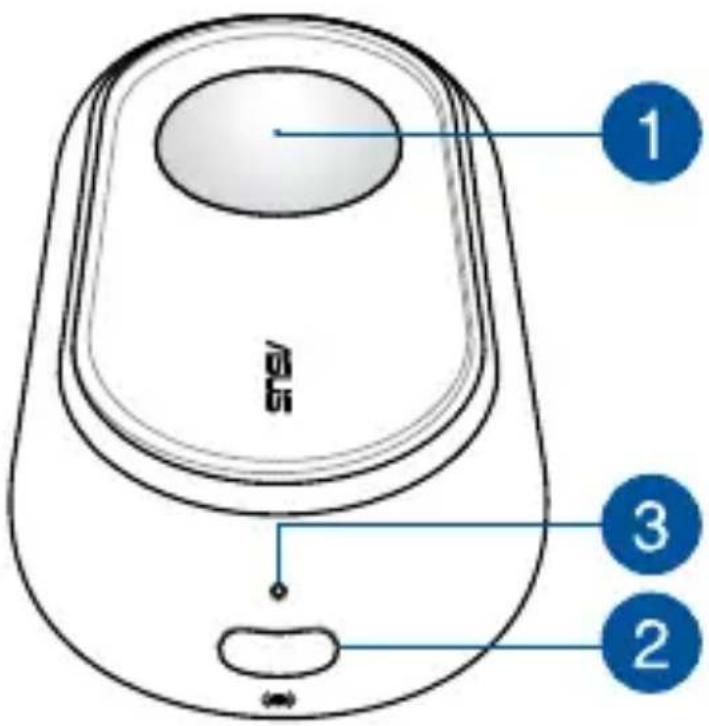

Información general del producto

1 3 2

Sensor de movimiento IR

Detecta movimiento a través de la tecnología. El alcance detección de este dispositivo tres ±90 grados y 8 m.

Botón ZigBee

Presione el botón para conectar con Home Gateway. Presione sin soltar el botón durante 5 segundos para restablecer el dispositivo.

NOTA: Asegúrese de restablecer el dispositivo ASUS Smart Home y elimínelo de la aplicación complementaria para quitarlo completamente.

Indicador LED ZigBee

Consulte la tabla siguiente para obtener detalles sobre el indicador LED de estado:

Color Estado Descripción
Azul permanente	Dispositivo encendiéndose	Se ilumina durante 1 segundo
	Desconectándose de Home Gateway	Mantenga presionado el botón ZigBee durante 5 segundos
	Identificando dispositivo	Se ilumina durante 5 segundos
Azul intermitente	Conectándose con Home Gateway	Presione el botón ZigBee para conectarse con Home Gateway

Requisitos del sistema

• iOS o teléfono inteligente Android.
• Enrutador Wi-Fi con acceso a Internet.
• Asus SmartHome Gateway y cuenta de usuario SmartHome.

Sugerencias de seguridad

• Este dispositivo no es sumergible y solamente se debe utilizar en interiores.
• Inserte la batería conforme a la polaridad correcta.
• NO intente reparar el producto usted mismo.
• Minimice la exposición a la humedad, lo que incluye manos húmedas y el contacto directo con líquidos.
• Utilice un paño suave y seco para realizar la limpieza y evite limpiar con agua, alcohol u otros productos químicos.

Instalar la aplicación ASUS SmartHome

• Este dispositivo se puede configurar y utilizar a través de la aplicación complementaria. Busque ASUS SmartHome y descargue la aplicación complementaria a través de Apple App Store o Google Play.
• Asegúrese de que tiene conexión a Internet antes de realizar la descarga.
• Asegúrese de que el teléfono inteligente está conectado al router antes de realizar la configuración.

ANDROID APP ON Google play Available on the App Store

ASUS SmartHome

Consulte a un proveedor cualificado o el sitio web de ASUS para conocer los requisitos mínimos del sistema.

Procedimientos iniciales

Conectarse a su HG 100

1. Inicie la aplicación ASUS SmartHome APP .

1. Pulse + en la página principal del control de inicio para agregar dispositivos para Home Gateway.

2. Pulse Add Device (Agregar dispositivo) para unir el dispositivo ASUS SmartHome a SmartHome Gateway.

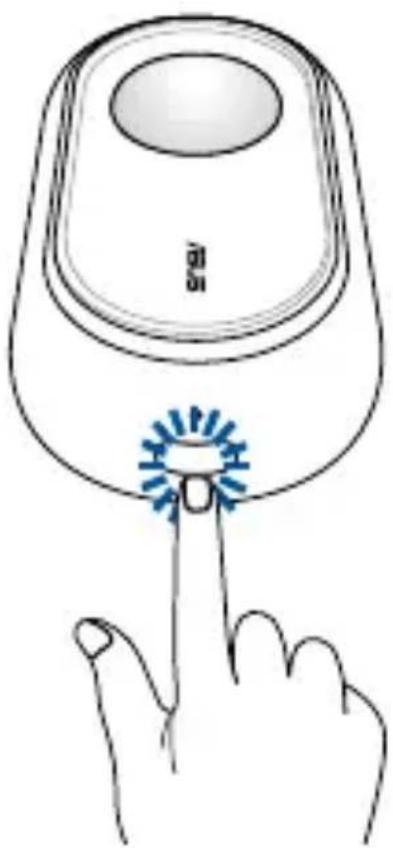

3. Presione el ZigBee button (botón ZigBee) de dispositivo ASUS Smart Home para agregar el dispositivo.

NOTA: Después de pulsar Add Device (Agregar dispositivo), puede presionar el ZigBee button (botón

ZigBee (2) los dispositivos ASUS Smart Home para agregarlos todos a la vez.

1. Pulse Done (Hecho) cuando todos los dispositivos se hayan agregado para completar la operación.

NOTA:

• Asegúrese de que la batería está instalada antes de realizar la conexión. Consulte el indicador LED para comprobar el estado del dispositivo.
• Asegúrese de que el dispositivo se encuentra dentro de los 50 metros de su ASUS SmartHome Gateway y que no hay obstáculos como paredes sólidas de ladrillos u otros dispositivos electrónicos que puedan provocar interferencias.
• El indicador LED de estado de su ASUS SmartHome Gateway parpadeará en azul durante sesenta (60) segundos para indicar que los dispositivos se han agregado.
• Asegúrese de restablecer el dispositivo ASUS Smart Home y elimínelo de la aplicación complementaria para quitarlo completamente.

Información adicional

• Este dispositivo solamente se puede utilizar en interiores.
• Utilice tornillos o un adhesivo para colocar el dispositivo en una superficie plana (como un cristal de una ventana o una pared).
• Este dispositivo actualizará los datos en Home Gateway cada vez que detecte una señal. Puede ver el estado actual a través de la aplicación complementaria.
• Cuando el dispositivo no reciba alimentación, la aplicación complementaria mostrará un icono gris y no se pueda configurar. El estado se actualizará cada 5 minutos.

Español Por la presente, AsusTek Inc. declara que este dispositivo cumple los requisitos básicos y otras disposiciones relevantes de las directivas de la CE. Consulte la Declaración de conformidad de la CE para obtener más detalles.

Declaración de conformidad EU
Nosotros, los abajo firmantes,

Fabricante:	ASUS 16K COMPUTER INC.
Dirección:	4F, No. 150, LIFTE Rd., PEITOU, TAIPEI 112, TAIWAN
Representante autorizado en Europa:	ASUS TECHNOLOGY HOLLAND B.V.
Dirección, Ciudad:	FULTONBAAN 12, 3439 NE, MIEUWEGEIN
Pais:	PAISES BAJOS

Nombre del product :	Motion Sensor
Nombre del modelo : MS101

conforme a los requisitos esenciales de las siguientes directivas:

Directiva 2004/108/EC-EMC

EN 55022:2010+AC:2011EN 61000-3-2:2006+A2:2009EN 55013:2001+A1:2003+A2:2006	EN 55024:2010EN 61000-3-3:2008EN 55020:2007+A11:2011
Directiva 1999/5/EC-R&TTE
EN 300 328 V1.8.1(2012-06)EN 300 440-1 V1.6.1(2010-08)EN 300 440-2 V1.4.1(2010-08)EN 301 511 V9.0.2(2003-03)EN 301 908-1 V6.2.1(2013-04)EN 301 908-2 V6.2.1(2013-10)EN 301 908-13 V6.2.1(2014-02)EN 301 893 V1.7.1(2012-06)EN 300 330-2 V1.5.1(2010-02)EN 50360:2001/A1:2012EN 62479:2010EN 62311:2008	EN 301 489-1 V1.9.2(2011-09)EN 301 489-3 V1.6.1(2013-12)EN 301 489-4 V2.1.1(2013-12)EN 301 489-7 V1.3.1(2005-11)EN 301 489-9 V1.4.1(2007-11)EN 301 489-17 V2.2.1(2012-09)EN 301 489-24 V1.5.1(2010-09)EN 301 357-2 V1.4.1(2008-11)EN 302 291-2 V1.1.1(2005-07)EN 302 623 V1.1.1(2009-01)EN 50566:2013/AC:2014EN 50385:2002

S	Marca CE
S	Equipo de clase 1

Nombre (con letra de imprenta) Fecha de emisión

CEO

Primer año en el que se puso la marca CE
