MANUAL DE UTILIZADOR AXP34U338BW AEG

(solo para Reino Unido)

1. INFORMAÇÕES DE SEGURANÇA ....114
2. INSTRUÇÕES DE SEGURANÇA .....120
3. DESCRIÇÃO DO APARELHO ....123
4. ACESSÓRIOS INCLUÍDOS .....123
5. INSTRUÇÕES DE INSTALAÇÃO .....124
6. CARACTERÍSTICAS DO AR CONDICIONADO .....125
7. INSTRUÇÕES DE FUNCIONAMENTO .....125
8. MANUTENÇÃO E LIMPEZA ....131
9. RESOLUÇÃO DE PROBLEMAS ....132
10. PREOCUPAÇÕES AMBIENTAIS ....133

ESTAMOS A PENSAR EM SI

Obrigado por ter adquirido um aparelho AEG. Escolheu um produto que traz com ele décadas de experiência profissional e inovação. Engenhoso e elegante, foi concebido a pensar em si. Assim, quando o utilizar, terá a tranquilidade de saber que obterá sempre ótimos resultados.

Bem-vindo(a) à AEG.

Visite o nosso site para:

Obter conselhos de utilização, folhetos, resolução de problemas e informações sobre assistência técnica e reparações:

www.aeg.com

Registe o seu produto para beneficiar de um serviço melhor:

www.registeraeg.com

Adquira acessórios, consumíveis e peças de substituição originais para o seu aparelho:

www.aeg.com/shop

APOIO AO CLIENTE E ASSISTÊNCIA

Usar sempre peças sobressalentes de origem.

Sempre que contactar o nosso Centro de Assistência Técnica Autorizado, assegure que tem disponíveis os dados seguintes: Modelo, PNC, Número de série.

Esta informação encontra-se na placa de identificação.

Aviso/Cuidado – Informações de segurança.

i Informações gerais e sugestões.

Informações ambientais.

Sujeito a alterações sem aviso prévio.

1. ⚠️ INFORMAÇÕES DE SEGURANÇA

Símbolo Nota	Explicação
	AVISO	Este símbolo indica que este aparelho utiliza um refrigerante inflamável. Se o refrigerante for libertado e exposto a uma fonte de ignição externa, existe o risco de incêndio.
	CUIDADO	Este símbolo indica que o manual de instruções deve ser lido atentamente.
	CUIDADO	Este símbolo indica que o pessoal da assistência técnica deve estar a manusear este equipamento de acordo com o manual de instalação.
	CUIDADO	Este símbolo indica que existe informação disponível, tal como o manual de instruções ou o manual de instalação.

AVISO!

- Este aparelho pode ser utilizado por crianças a partir dos 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento, desde que sejam supervisionadas e/ou instruídas relativamente à utilização do aparelho de forma segura e compreendam os perigos envolvidos.

- As crianças não deverão brincar com o aparelho.

- Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um Centro de Assistência Técnica Autorizado ou por uma pessoa igualmente qualificada, para evitar perigos.

Este manual explica a utilização adequada do seu novo ar condicionado. Leia este manual com atenção antes de utilizar o produto. Este manual deve ser mantido num local seguro para uma consulta prática.

CUIDADO!

- Contacte um técnico de assistência autorizado para efetuar qualquer reparação ou manutenção neste aparelho.

- Contacte o instalador para a instalação deste aparelho.

- O ar condicionado não deve ser utilizado por crianças ou pessoas doentes sem vigilância.

- As crianças devem ser vigiadas para garantir que não brincam com o aparelho.

- Existem regulamentos locais relativamente aos níveis máximos de ruído que podem ser emitidos por aparelhos de ar condicionado.

- Se for necessário substituir o cabo de alimentação, o trabalho de substituição deve ser efetuado apenas por pessoal autorizado.

- A instalação tem de ser feita apenas por pessoal autorizado, em conformidade com as normas elétricas nacionais (se aplicável). Uma ligação incorreta pode provocar sobreaquecimento e incêndio.

- Tenha cuidado para não tocar com os dedos na ventoinha quando ajustar os direcionadores horizontais.

- O fusível é de 250 V 3,15 A, do tipo cerâmico.

- A limpeza e a manutenção por parte do utilizador não devem ser efetuadas por crianças sem supervisão. Tenha em atenção que os refrigerantes poderão não ter odor.

1.1 Notas importantes

1. Não utilize o aparelho sem o filtro do ar.

2. Não deixe o aparelho funcionar perto de qualquer fonte de calor ou chama viva.

3. Não exponha o aparelho à luz solar direta e à chuva.

4. Guarde ou desloque o aparelho sempre na vertical.

5. Não cubra o aparelho quando estiver a funcionar ou imediatamente após a utilização.

6. Escoe sempre a condensação antes de guardar o aparelho.

1.2 Ponto a ter em conta quando usar o ar condicionado

CUIDADO!

Avisos de utilização

- Não modifique nenhuma peça deste produto.

- Não introduza nada em nenhuma parte do aparelho.

- Certifique-se de que a alimentação elétrica tem a tensão correta. Utilize apenas alimentação elétrica de 220 - 240 V, 50 Hz, 10 A. A utilização de alimentação elétrica com tensão incorreta pode resultar em danos ao aparelho.

- Utilize sempre um disjuntor anti-explosão ou fusível com a amperagem correta. Nunca utilize arames, pinos ou outros objetos em vez de um fusível adequado.

- Em caso de alguma anormalidade no ar condicionado (por exemplo, cheiro a queimado), não retire a ficha diretamente, abra primeiro a janela para ventilar e, em seguida, desligue o aparelho e desligue a alimentação elétrica.

CUIDADO!

Aviso relativo ao cabo de alimentação

• Esta ficha elétrica deve ser ligada apenas a uma tomada elétrica adequada. Não a utilize com quaisquer extensões.
• Introduza a ficha na tomada elétrica com firmeza e certifique-se de que não fica solta.
• Não puxe, não deforme, nem modifique o cabo de alimentação, nem o coloque em água. Puxar ou utilizar incorretamente o cabo de alimentação pode resultar em danos ao aparelho e choque elétrico.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um Centro de Assistência Técnica Autorizado ou por uma pessoa igualmente qualificada, para evitar perigos. Utilize apenas o cabo de alimentação especificado pelo fabricante para substituição.
• Este aparelho tem estar ligado à terra. Este aparelho está equipado com um cabo que possui fio de terra. A ficha deve ser ligada a uma tomada elétrica devidamente instalada e com ligação à terra. Nunca corte nem remova o pino quadrado de ligação à terra (apenas para o Reino Unido) desta ficha.

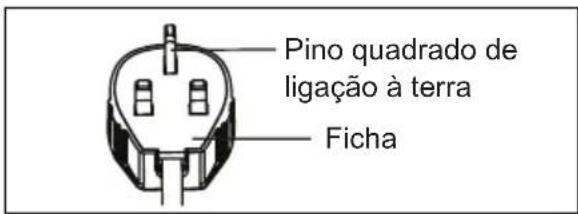

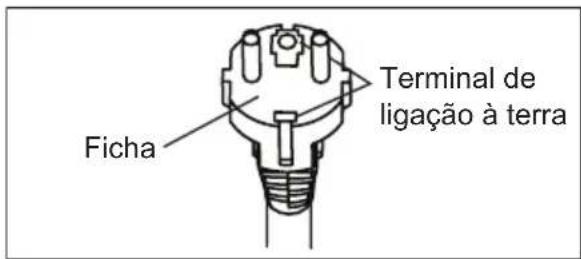

Ficha Terminal de ligação à terra

Pino quadrado de ligação à terra Ficha

1.3 Precauções de utilização

- Não se esqueça de desligar o aparelho e desligue o cabo de alimentação antes de efetuar qualquer ação de manutenção ou limpeza.

- Não coloque o aparelho perto de qualquer fonte de calor ou fogo quando voltar a colocar os filtros.

- Não verta água diretamente sobre o aparelho. A água pode causar um choque elétrico ou danos ao equipamento.

- Deve escoar o ar condicionado sempre que o deslocar. Se ficar alguma água no depósito, poderá ser derramada durante o transporte.

- Para garantir um escoamento correto, a mangueira de escoamento não deve ter dobras e não deve estar elevada durante o funcionamento do desumidificador. Caso contrário, a água drenada pode verter na divisão.

- A temperatura em torno da mangueira de escoamento não deve estar abaixo do ponto de congelação quando estiver a ser utilizada. A água escoada pode congelar no interior da mangueira e permitir a saída de água do interior do aparelho para a divisão da casa.

- Não bloqueie a saída do ar com obstáculos. O desempenho de arrefecimento pode ser reduzido ou interrompido por completo.

- Providencie um dispositivo de corrente residual (diferencial) anti-explosivo para proteger de choque elétrico de acordo com os regulamentos elétricos e locais.

• A exposição direta ao fluxo de ar por períodos prolongados pode ser prejudicial para a sua saúde. Não exponha pessoas, animais ou plantas diretamente ao fluxo de ar por períodos prolongados.
• Não utilize este ar condicionado para fins especiais não especificados (por exemplo, preservar dispositivos de precisão, alimentos, animais domésticos, plantas e objetos de arte). A utilização de tal forma pode danificar esses bens.
• Não utilize meios para acelerar o processo de descongelação ou para limpar, além dos recomendados pelo fabricante.
• O aparelho deve ser arrumado numa divisão sem fontes de ignição contínuas (por exemplo: chamas vivas, um aparelho a gás operacional ou um aquecedor elétrico em funcionamento).
• Não perfurar nem queimar.
• A conformidade com os regulamentos de gás nacionais deverá ser respeitada.
• Mantenha as aberturas de ventilação sem obstruções.
• O aparelho deve ser arrumado num local bem ventilado onde o tamanho da divisão seja superior a 12 m ^2 .

TENHA EM ATENÇÃO: VERIFIQUE A PLACA DO TIPO DE GÁS REFRIGERANTE UTILIZADO NO SEU APARELHO.

AVISO!

Informação específica para aparelhos com gás refrigerante R290.

• Leia atentamente todos os avisos.
• Quando descongelar e limpar o aparelho, não utilize ferramentas além das recomendadas pela empresa fabricante.

• O aparelho deve ser colocado numa área sem quaisquer fontes contínuas de ignição (por exemplo: chamas vivas, aparelhos a gás ou elétricos em funcionamento).

• Não perfurar e não queimar.

• Os gases de refrigeração podem ser inodoros.
• O aparelho deve ser instalado, utilizado e guardado numa área que seja superior a 12 m ^2 .
• Este aparelho contém um determinado número de gramas (consulte a parte traseira da unidade de caraterísticas) do gás refrigerante R290.

- O R290 é um gás refrigerante que está em conformidade com as diretivas europeias relativas ao ambiente. Não perfure nenhuma parte do circuito de refrigeração.

- Se o aparelho for instalado, utilizado ou guardado numa área não ventilada, a divisão deve ser concebida para evitar a acumulação de fugas de refrigerante, resultando no risco de incêndio ou explosão devido à ignição do refrigerante provocado por aquecedores elétricos, fogões ou outras fontes de ignição.

- O aparelho deve ser arrumado de modo a evitar uma avaria mecânica.

- Os indivíduos que operam ou trabalham no circuito de refrigeração devem ter a certificação apropriada emitida por uma organização acreditada, que garanta a competência no manuseamento de refrigerantes, de acordo com uma avaliação específica reconhecida por associações do setor.

- As reparações devem ser realizadas com base nas recomendações da empresa fabricante. A manutenção e reparação que exijam a ajuda de outros funcionários qualificados devem ser executadas sob a supervisão de um indivíduo especificado na utilização de refrigerantes inflamáveis.

1.4 Informações adicionais

Transporte de equipamento com refrigerantes inflamáveis

Consulte as normas de transporte.

Marca do equipamento com sinais

Consulte os regulamentos locais.

Eliminação do equipamento utilizando refrigerantes inflamáveis

Consulte os regulamentos nacionais.

Armazenamento de equipamento/aparelhos

O armazenamento do equipamento deve ser efetuado de acordo com as instruções do fabricante.

Armazenamento de equipamento embalado (não vendido)

A proteção da embalagem de armazenamento deve ser construída de modo que os danos mecânicos no equipamento no interior da embalagem não provoquem uma fuga na carga de refrigerante. O número máximo de peças de equipamento que pode guardar em conjunto será determinado pelos regulamentos locais.

2. INSTRUÇÕES DE SEGURANÇA

2.1 Notas sobre o funcionamento

- Aguarde 4 minutos até o compressor reiniciar o arrefecimento. Se desligar o ar condicionado e voltar a iniciá-lo imediatamente, aguarde 4 minutos até o compressor reiniciar o arrefecimento. O aparelho possui um dispositivo eletrónico que mantém o compressor desligado durante 4 minutos por motivos de segurança.

- No caso de uma falha de energia durante a utilização, aguarde 4 minutos antes de voltar a ligar o aparelho. Quando a energia for restabelecida, reinicie o ar condicionado. Se a falha e energia tiver durado menos de quatro minutos, aguarde quatro minutos antes de voltar a ligar o aparelho. Se voltar a ligar o ar condicionado no espaço de quatro minutos, um dispositivo de proteção no aparelho pode fazer com que o compressor se desligue. Este dispositivo de proteção impede o arrefecimento durante cerca de 5 minutos. Qualquer definição anterior será cancelada e o aparelho volta à sua regulação inicial.

- Quando desligar o aparelho no modo de arrefecimento, o compressor para de imediato e o motor superior/inferior para de funcionar após 5 segundos; se o aparelho parar de funcionar após 5 segundos, o compressor para de funcionar e o aparelho muda para o modo de aquecimento do modo de arrefecimento, desligando-se imediata-

mente o compressor após 5 segundos e a ventoinha fica em funcionamento após 30 segundos.

- Funcionamento com baixa temperatura: O seu aparelho está a congelar? Pode ocorrer congelamento quando o aparelho é regulado para perto de 18 °C em condições de temperatura ambiente baixa, especialmente durante a noite. Nestas condições, uma descida de temperatura pode fazer com que o aparelho congele. Se o aparelho estiver numa temperatura mais elevada, a temperatura pode impedir a congelação.

- O modo de desumidificação aumenta a temperatura ambiente. O aparelho gera calor durante o modo de desumidificação e a temperatura ambiente aumenta. É emitido ar quente pela saída de ar de exaustão, mas isso é normal e não indica um problema com o aparelho.

- Este ar condicionado emite o ar quente gerado pelo aparelho no exterior da divisão, através da mangueira de escape, enquanto está no modo de arrefecimento. No tempo médio, a mesma quantidade de ar entra na divisão a partir do exterior através de aberturas da divisão.

- Qualquer pessoa que tenha sido envolvida na utilização ou na divisão para um circuito de refrigeração deverá suportar um certificado válido de uma autoridade de avaliação aprovada pela indústria, que autoriza a sua competência ao manusear

os refrigerantes em segurança, de acordo com uma especificação de avaliação reconhecida pela indústria.

- A assistência só deve ser realizada como recomendado pelo fabricante do equipamento. A manutenção e a reparação que exijam a ajuda de outros elementos qualificados devem

Cumpra as seguintes instruções para evitar ferimentos no utilizador ou terceiros e danos materiais.

Uma operação incorreta devido ao incumprimento das instruções pode causar ferimentos ou danos.

A gravidade é classificada pelas seguintes indicações:

ser efetuadas sob a supervisão de uma pessoa competente na utilização de refrigerantes inflamáveis.

- A gama de temperaturas de funcionamento do ar condicionado é 16-35 °C (60-95 °F) em modo de arrefecimento; 5-27 °C (41-80 °F) em modo de aquecimento.

Os significados dos símbolos utilizados neste manual são os seguintes:

Este símbolo indica que nunca deve fazer isto.

Este símbolo indica que deve fazer sempre isto.

AVISO!

Este símbolo indica a possibilidade de morte ou ferimentos graves.

CUIDADO!

Este símbolo indica a possibilidade de ferimentos ou danos materiais.

2.2 Aviso durante a utilização

AVISO!

Aviso durante a utilização

Aviso Significado
Ligue a ficha de alimentação corretamente Caso contrário, pode causar choque elétrico, incêndio e explosão devido a sobreaquecimento
Não ative nem pare o aparelho inserindo ou puxando a ficha de alimentação	Isso pode causar choque elétrico, incêndio e explosão devido à criação de calor
Não danifique nem utilize um cabo de alimentação não especificado	Isso pode causar choque elétrico, incêndio e explosão. Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um Centro de Assistência Técnica Autorizado ou por uma pessoa igualmente qualificada, para evitar perigos
Não altere o comprimento do cabo elétrico nem partilhe a tomada com outros aparelhos	Isso pode causar choque elétrico, incêndio e explosão devido à criação de calor
Não toque com as mãos molhadas ou em ambientes húmidos	Isso pode causar choque elétrico
Não direcione o fluxo de ar para os ocupantes da divisão	Isso pode prejudicar a sua saúde
Certifique-se sempre de que o aparelho está ligado à terra	Uma ligação à terra incorreta pode causar choque elétrico
Não permita que a água escorra para partes elétricas	Isso pode causar falhas no aparelho ou choque elétrico
Instale sempre o disjuntor e um circuito elétrico dedicado	Uma instalação incorreta pode causar choque elétrico, incêndio e explosão
Desligue o aparelho da corrente elétrica se detetar ruídos, cheiros ou fumo estranhos	Isso pode causar choque elétrico, incêndio e explosão
Não utilize a tomada se estiver solta ou danificada	Isso pode causar choque elétrico, incêndio e explosão
Não abra o aparelho durante o funcionamento	Isso pode causar choque elétrico, incêndio e explosão
Mantenha armas de fogo afastadas Isso pode causar incêndio e explosão
Não utilize o cabo de alimentação perto de aparelhos de aquecimento	Isso pode causar choque elétrico, incêndio e explosão
Não utilize o cabo de alimentação perto de gás inflamável ou combustíveis, como gasolina, benzina, diluente, etc.	Isso pode causar choque elétrico, incêndio e explosão
Ventile a divisão antes de utilizar o ar condicionado, caso haja uma fuga de gás de outro aparelho	Isso pode causar explosão, incêndio, explosão e queimaduras
Não desmonte nem modifique a unidade Isso pode causar avarias e choque elétrico

CUIDADO!

Cuidado Significado
Quando tiver de retirar o filtro de ar, não toque nas peças de metal do aparelho	Isso pode causar ferimentos
Não limpe o ar condicionado com água A água pode entrar no aparelho e danificar o isolamento. Isso pode causar choque elétrico
Ventile bem a sala se utilizar um fogão, etc. Pode ocorrer uma falta de oxigénio
Quando o aparelho tiver de ser limpo, desligue-o e desligue o disjuntor	Não limpe o aparelho quando este estiver ligado à corrente, pois pode causar incêndio, explosão e choque elétrico e pode causar ferimentos
Não coloque animais domésticos ou plantas expostos diretamente ao fluxo de ar	Isso pode ferir o animal de estimação ou a planta
Não utilize para fins especiais Não utilize este ar condicionado para preservar dispositivos de precisão, alimentos, animais domésticos, plantas e objetos de arte. Isso pode causar deterioração da qualidade, etc.
Desligue o aparelho e feche a janela em caso de tempestade ou ciclone	Se mantiver as janelas abertas, o interior e as mobílias podem ficar ensopadas
Segure na ficha pela cabeça da ficha quando a retirar	Isso pode causar choque elétrico e danos
Desligue o interruptor de alimentação principal quando não utilizar o aparelho durante um longo período de tempo	Isso pode causar falhas no produto, incêndio e explosão
Não coloque obstáculos perto das entradas de ar nem dentro da saída de ar	Isso pode causar falhas no aparelho ou acidente
Introduza sempre os filtros com firmeza. Limpe o filtro uma vez em cada duas semanas	O funcionamento sem filtros pode causar falhas
Não utilize detergente forte, como cera ou diluente - use um pano macio	A aparência pode ficar deteriorada devido à alteração da cor do produto ou riscos na superfície
Não coloque objetos pesados sobre o cabo de alimentação e certifique-se de que o cabo não fica esmagado	Existe perigo de incêndio, explosão ou choque elétrico
Não beba a água escoada do ar condicionado	Ela contém contaminantes e pode ser prejudicial para si
Tenha cuidado ao desembalar e instalar o aparelho	As arestas afiadas podem causar ferimentos
Se entrar água no aparelho, desligue-o da tomada elétrica e desligue o disjuntor. Isole o fornecimento de energia retirando a ficha e contacte um técnico de assistência qualificado	Isso pode causar choque elétrico e danos

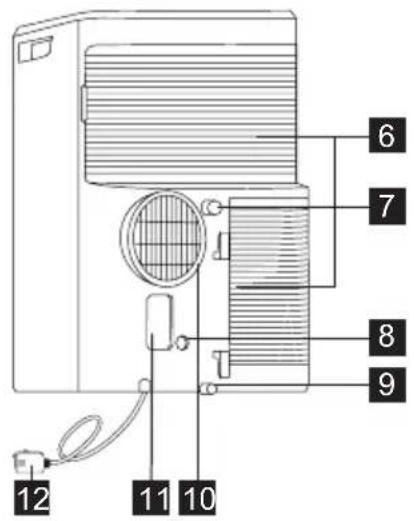

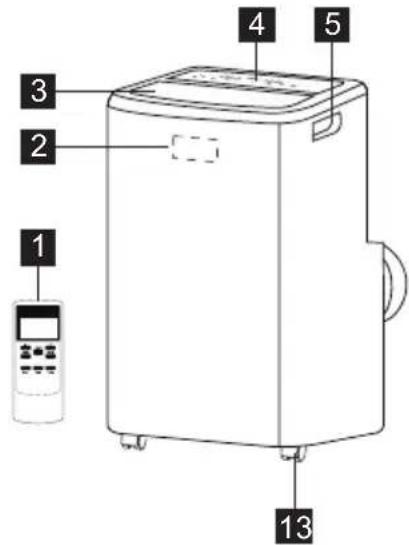

3. DESCRIÇÃO DO APARELHO

1 2 3 4 5 13

1 Comando
2 Recetor de sinal
3 Saída de ar da divisão
4 Painel de controlo
5 Pega de transporte (ambos os lados)
6 Entrada de ar

6 7 8 9 12 11 10

7 Saída de escoamento contínuo
8 Saída de escoamento da bomba
9 Saída de escoamento inferior
10 Saída de ar
11 Tomada de alimentação
12 Cabo de alimentação
13 Rodízio

4. ACESSÓRIOS INCLUÍDOS

PEÇAS NOME DA PEÇA: QUANTIDADE:
1		Adaptador A, conduta de exaustão, Adaptador B (boca plana),	1 conjunto
2		Mangueira de escoamento 1 unidade
3	[6480]	Comando 1 conjunto
4		Pilha (R03P “AAA” 1,5 V) 2 unidades

- Verifique se todos os acessórios estão incluídos na embalagem e consulte as instruções de instalação para saber como utilizá-los.

5. INSTRUÇÕES DE INSTALAÇÃO

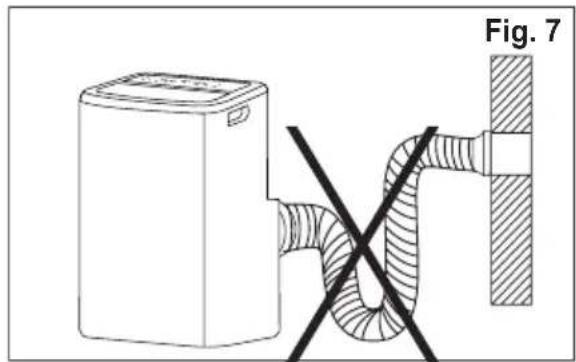

5.1 Exaustão de ar quente

No modo de arrefecimento, o aparelho deve ser colocado junto a uma janela ou abertura para que o ar quente de escape possa ser conduzido para o exterior. Comece por colocar o aparelho num piso plano e certifique-se de que fica livre em 50 cm à volta do aparelho e que este se encontra perto de uma fonte de alimentação de circuito único.

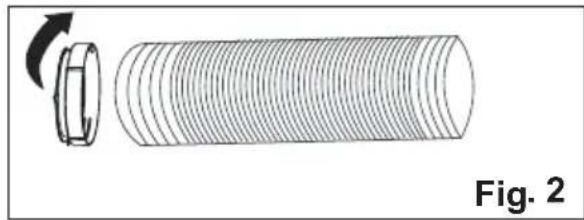

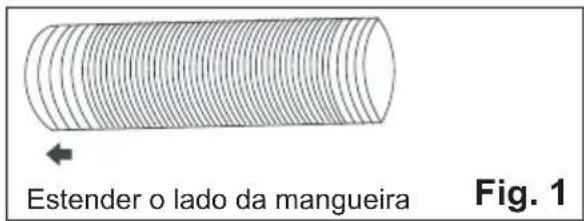

1. Estique um dos lados da mangueira (Fig. 1) e aparafuse a mangueira ao adaptador A (Fig. 2).

Estender o lado da mangueira Fig. 1

O adaptador A já está aparafusado à mangueira para este aparelho.

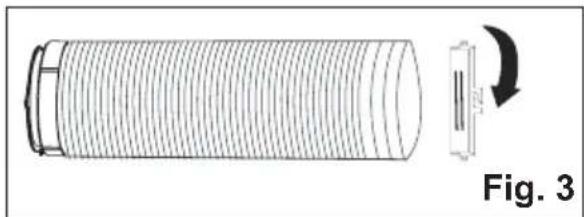

1. Estique o outro lado da mangueira e aparafuse-o ao adaptador B (Fig. 3).

A mangueira pode ser estendida com um comprimento inicial de 38 cm até 150 cm, mas é melhor manter o comprimento no mínimo necessário. Certifique-se também de que a mangueira não fica com curvas apertadas ou arqueamentos. (Fig. 7)

1 Apresenta a temperatura/tempo
2 Ligar/Desligar
3 Reiniciar filtro
4 Velocidade da ventoinha
5 Ajustar a temperatura ou o temporizador

6 Seleção do modo
7 Noite
8 Temporizador
9 Oscilação

7. INSTRUÇÕES DE FUNCIONAMENTO

Algumas das seguintes instruções só podem ser utilizadas com o painel de controlo.

7.1 Utilização do painel de controlo

Modo de aquecimento (em alguns modelos)

Neste modo, é NECESSÁRIO utilizar a mangueira de escape.

1. Prima o botão "modo" até que o indicador "Aquecimento" se acenda.

2. Prima o botão “velocidade da ventoinha” para selecionar a velocidade da ventoinha de acordo com a iluminação do indicador da velocidade da ventoinha. Pode selecionar a velocidade da ventoinha da seguinte sequência: “auto” → “hi” → “med” → “low” → “auto”.

3. Prima o botão “√ ou “” para escolher a temperatura que pretende.

4. Ligue a mangueira de escoamento. Consulte a secção 7.3.

Modo de arrefecimento

Neste modo, é NECESSÁRIO utilizar a mangueira de escape.

1. Prima o botão "modo" até que o indicador do modo de arrefecimento se acenda.
2. Prima o botão “velocidade da ventoinha” para selecionar a velocidade da ventoinha de acordo com a iluminação do indicador da velocidade da ventoinha. Pode selecionar a velocidade da ventoinha da seguinte sequência: “auto” → “hi” → “med” → “low” → “auto”.
3. Prima o botão "V ou "para escolher a temperatura que pretende.

Não é necessário utilizar a mangueira de escoamento no modo “arrefecimento”.

Modo de secagem

Prima o botão “modo” até que o indicador do modo Secagem acenda. O ecrã apresenta a temperatura ambiente. Ao mesmo tempo, o indicador de ventoinha “baixo” acende-se.

Nota: Neste modo, não é possível selecionar a velocidade da ventoinha.

Modo de ventilação

Neste modo, não é necessário utilizar a mangueira de escape ou a mangueira de escoamento.

1. Prima o botão "modo" até que o indicador do modo Ventilação se acenda.

2. Prima o botão “Velocidade da ventoinha” para escolher a velocidade da ventoinha desejada.

3. A ventoinha funciona à velocidade selecionada e o visor indica a temperatura ambiente.

Nota: Neste modo, não pode selecionar a velocidade automática.

Modo automático

Tenha sempre a mangueira de escape instalada neste modo. Quando regular o ar condicionado para o modo Auto (automático), este seleciona automaticamente arrefecimento, aquecimento (não aplicável aos modelos só de arrefecimento) ou apenas ventilação, dependendo da temperatura selecionada e da temperatura ambiente. O ar condicionado controla a temperatura ambiente automaticamente à volta do ponto de temperatura definido por si. No modo AUTO, não é possível selecionar a velocidade da ventoinha. 1. Prima o botão “modo” até que o indicador “Modo automático” acenda. Depois de selecionar o “Modo automático”, o aparelho funciona automaticamente em função da temperatura atual do ar ambiente.

Modo temporizador

O temporizador permite que o utilizador atra-se o início ou o desligamento do aparelho.

Como atrasar o início

Ligue a ficha do aparelho, para que o aparelho entre em modo de espera. Prima o botão “temporizador” e o indicador Temporizador acende-se e o número de horas no ecrã apresentará “0.0”. Toque ou mantenha premida a seta para CIMA “A” ou a seta para BAIXO “Vpara alterar o tempo de início em incrementos de 0,5 horas até 10 horas e depois incrementos de 1 hora até 24 horas. Prima o botão “temporizador” novamente no espaço de 5 segundos, sairá diretamente da definição do temporizador. Após 5 segundos, a função de temporizador é ativada e o visor volta a exibir a temperatura. O controlo faz a contagem decrescente do tempo restante até ao início. O aparelho inicia no modo conforme definido anteriormente. Para cancelar a seleção, prima o botão “temporizador” novamente para indicar

o tempo restante e prima novamente o botão para sair da função. Também pode cancelar a definição premindo o botão "ligar/desligar". Após cancelar a seleção, o indicador do temporizador apaga-se.

Como atrasar o desligamento Pode atrasar o temporizador quando o aparelho estiver ligado. Prima o botão “temporizador” e o indicador Temporizador acende-se e o número de horas no ecrã apresentará “0.0”. Toque ou mantenha premida a seta para CIMA “∧” ou a seta para BAIXO “ ”para mudar o tempo para paragem em incrementos de 0,5 horas até 10 horas e depois em incrementos de 1 hora até 24 horas. Prima o botão “temporizador” novamente no espaço de 5 segundos, sairá direta-mente da definição do temporizador. Após 5 segundos, a função de temporizador é ativada e o visor volta a exibir a temperatura. O controlo faz a contagem decrescente do tempo até ao desligamento. Para cancelar a seleção, prima novamente o botão “temporizador” para indicar o tempo de restante e prima novamente o botão para sair da função. Também pode cancelar a definição premindo o botão “ligar/desligar”. Após cancelar a seleção, o indicador do temporizador apaga-se.

Modo Noite

Esta função ativa uma temperatura confortável e ajuda a poupar energia. Pode premir o botão “noite” apenas quando o aparelho estiver nos modos Arrefecimento, Aquecimento ou Auto, para que o aparelho funcione no modo Noite. Nota: Consulte a página 17 para detalhes sobre o modo “noite”.

Função de oscilação para placa

Prima o botão “oscilação” para ativar a função de oscilação do direcionador. O direcionador do painel superior vai oscilar para cima e para baixo. Prima este botão novamente para desativar a função de oscilação do direcionador.

Função °F/°C

Prima o botão “A” e “Vem simultâneo durante mais de 3 segundos para alternar entre graus Fahrenheit e graus Celsius. No modo Secagem/Ventilação, não pode selecionar ° F/° C.

Reiniciar filtro

Esta função é um aviso para limpar o filtro do ar (consulte o capítulo “Manutenção e limpeza”) para obter um funcionamento mais eficiente.

O indicador do filtro acende-se após 250 horas de funcionamento. Para reiniciar depois de limpar o filtro, prima o botão “reiniciar filtro” e, em seguida, o indicador “filtro” apaga-se.

7.2 Comando

1 Ecrã do comando
2 Botão de regulação Temp/Temporizador
3 Botão de modo
4 Botão de temporizador
5 Botão Ligar/Desligar
6 Botão de velocidade
7 Botão noite
8 Botão de oscilação

Instalação das pilhas e instruções importantes

Retire a tampa da parte de trás do comando.

Introduza as pilhas fornecidas corretamente (consulte as instruções no interior do compartimento das pilhas).

Fecha a tampa.

Para substituir as pilhas velhas (que já tenham sido usadas) por duas pilhas R03P "AAA", repita os passos acima.

Se for substituída ou eliminada a unidade de comando, as pilhas devem ser removidas e eliminadas de acordo com a legislação local, uma vez que prejudicam o ambiente.

Não misture pilhas usadas com pilhas novas.

Não misture pilhas alcalinas, normais (carbono-zinco) ou recarregáveis (níquel-cádmio).

Não elimine as pilhas em fogo. As pilhas podem explodir ou vazar. Se não utilizar o comando durante um longo período de tempo, remova as pilhas do comando. O comando tem de ser manuseado com extremo cuidado. Não o deixe cair ou exponha à luz solar direta ou fontes de calor. Este dispositivo está em conformidade com a Parte 15 das Normas FCC. O funcionamento está sujeito às seguintes duas condições:

(1) Este dispositivo não pode causar interferências prejudiciais e (2) este dispositivo deve aceitar todas as interferências recebidas, incluindo interferências que possam causar um funcionamento indesejado.

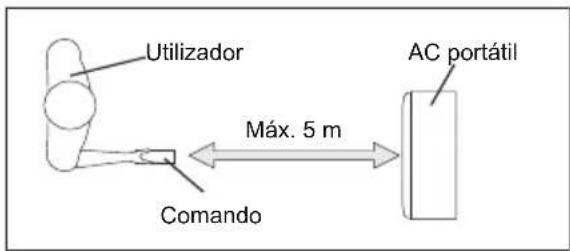

Aponte o comando para o local do receptor de sinal. O comando não deve estar a mais do que 5 metros do aparelho (sem obstáculos entre o comando e o aparelho).

Como utilizar o comando

LIGAR O APARELHO

Ligue a ficha e prima o botão

"Ligar/Desligar" quando ligar o aparelho (quando ativado, o aparelho funciona como a última regulação antes do desligamento.

Para desligar o aparelho, prima novamente o botão “Ligar/Desligar” e, em seguida, retire a ficha.

Desligue sempre o aparelho premindo o botão “Ligar/Desligar” e aguarde alguns minutos antes de retirar a ficha.

Modo de arreferimento

Prima o botão “modo” até que o lado esquerdo do ecrã LCD apresente “arrefecimento”.

Prima o botão “velocidade da ventoinha” para escolher a velocidade da ventoinha “auto”, “alta”, “média” e “baixa”.

Prima o botão “√” e “” para escolher a temperatura que pretende.

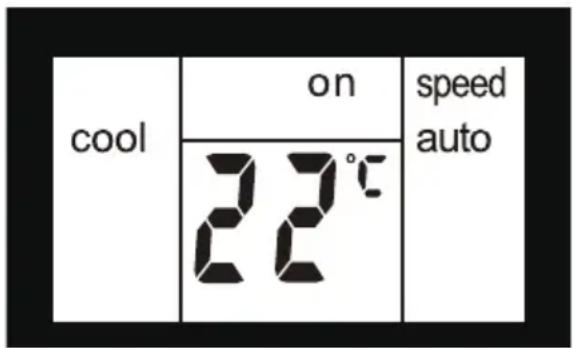

cool on speed auto 22°C

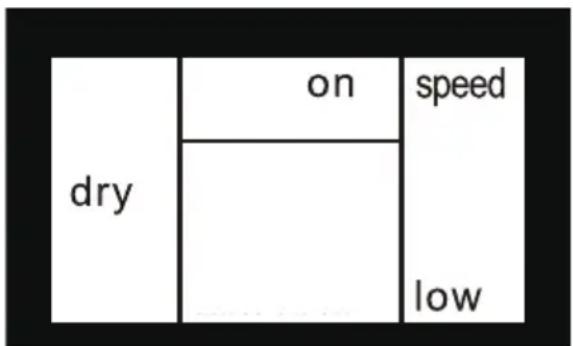

Modo de secagem

Prima o botão “modo” até que o lado esquerdo do ecrã LCD apresente “secagem”.

Ao mesmo tempo, o símbolo de ventoinha “baixa” aparece no ecrã.

Nota: Neste modo, não é possível selecionar a velocidade da ventoinha.

Prima o botão “modo” até que o lado esquerdo do ecrã LCD apresente “ventoinha”. Neste modo, pode selecionar a veloci-

dade da ventoinha “elevada”, “média” ou “baixa” premindo o botão da velocidade da ventoinha e consultando o diagrama.

Nota: Neste modo, não é necessário ligar a mangueira de escape.

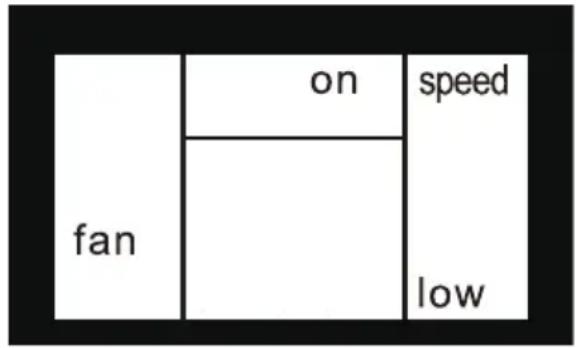

fan on speed low

Modo de aquecimento (apenas nos modelos de arrefecimento e aquecimento)

Prima o botão “modo” até que o lado esquerdo do ecrã LCD apresente “aquecimento”.

Prima o botão “velocidade da ventoinha” para escolher a velocidade da ventoinha “auto”, “alta”, “média” e “baixa”.

Prima o botão “√” e “” para escolher a temperatura que pretende.

Modo automático

Prima o botão “modo” até que o superior do ecrã LCD apareça “auto”.

No modo AUTO, não é possível selecionar a velocidade da ventoinha.

Prima o botão “√” e “” para escolher a temperatura que pretende.

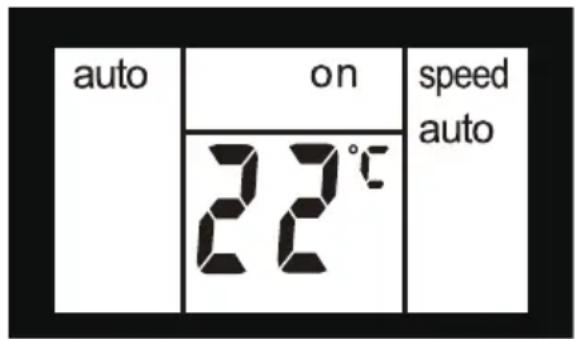

auto on speed auto 22°C

Modo noite

Quando o aparelho estiver nos modos Arrefecimento, Aquecimento ou Automático, pode premir o botão “Noite” para fazer o aparelho funcionar no modo noite. Neste modo, a velocidade da ventoinha será definida automaticamente como “auto”, que não pode ser alterada.

No modo Arrefecimento/Aquecimento, a temperatura selecionada aumenta/ diminui 1° C 30 minutos após o modo ser selecionado. A temperatura aumenta/ diminui mais 1° C após outros 30 minutos.

Esta nova temperatura será mantida durante 7 horas antes de voltar à temperatura selecionada inicialmente. Isto termina o modo “noite” e o aparelho desliga-se automaticamente.

O modo “noite” pode ser cancelado a qualquer momento durante o funcionamento premindo o botão “noite”, “modo” ou “velocidade da ventoinha”.

Nota: No modo Ventilação ou Secagem, não é possível definir o modo Noite.

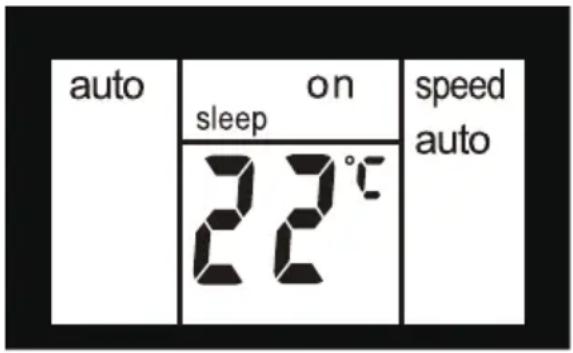

auto sleep on 22°C speed auto

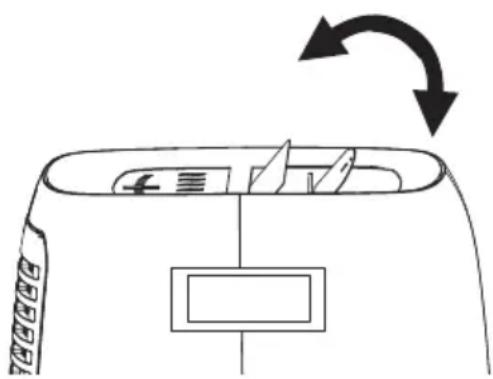

Função de oscilação para placa

Prima o botão “oscilação” para ativar a função de oscilação do direcionador e o lado superior do ecrã mostra “swing ^‡ O direcionador do painel superior oscila para cima e para baixo.

Prima este botão novamente para desativar a função de oscilação do direcionador.

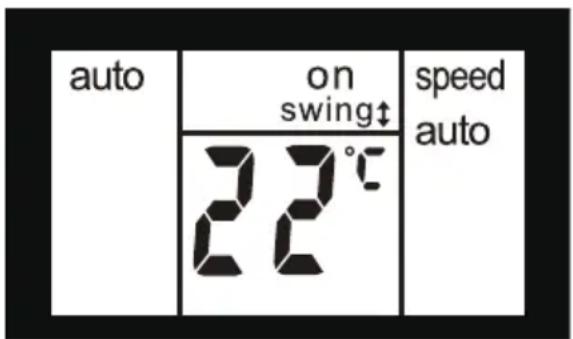

auto on swing↑ speed auto 22°C

Prima o botão “λ” e “νem simultâneo durante mais de 3 segundos para alternar entre graus Fahrenheit e graus Celsius. No modo Secagem/Ventilação, não pode selecionar ° F/° C.

Modo temporizador

Como atrasar o início

Ligue a ficha do aparelho, para que o aparelho entre em modo de espera. Prima o botão “temporizador”, o ecrã apresenta “temporizador” e “h” e “ligado” fica intermitente.

Toque ou mantenha premida a seta para CIMA “” ou a seta para BAIXO “” para alterar o tempo de início em incrementos de 0,5 horas até 10 horas e depois incrementos de 1 hora até 24 horas. Após 3 segundos, a definição é memorizada. O controlo faz a contagem decrescente do tempo restante até ao início. Pode igualmente premir o botão “temporizador” novamente e “ligado” para de piscar imediatamente, a seguir, o aparelho inicia no modo anteriormente definido.

Pode configurar o modo e o aparelho irá inicializar conforme preferir após “ligado” parar de piscar.

Para cancelar a regulação, prima novamente o botão “temporizador”.

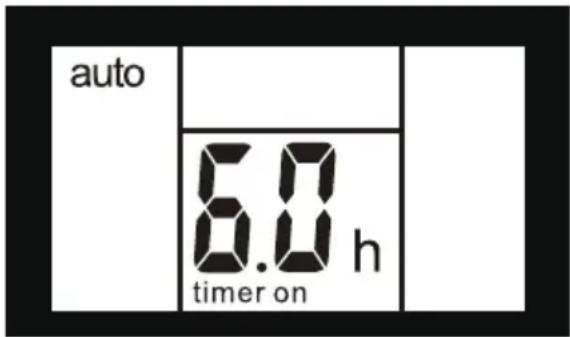

auto 6.0 h timer on

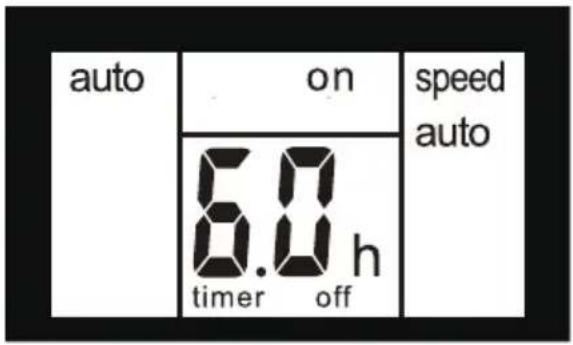

Como atrasar o desligamento

Pode atrasar o temporizador quando o aparelho estiver ligado. Prima o botão "temporizador", o ecrã apresenta "temporizador" e "h" e "desligado" fica intermitente. Toque ou mantenha premida a seta para CIMA "✗ ou o símbolo Seta para BAIXO "√ para mudar o tempo de desligamento em incrementos de 0,5 horas até 10 horas e depois incrementos de 1 hora até 24 horas. Após 3 segundos, a definição é memorizada e o visor indica o tempo restante até o aparelho se desligar. Pode igualmente premir o botão "temporizador" novamente e "desligado" para de piscar imediatamente.

Para cancelar a regulação, prima novamente o botão "temporizador".

Se o visor apresentar "AS", "CS" e "ES", isso significa uma avaria no sensor da temperatura. Contacte um Centro de Assistência Técnica Electrolux Autorizado.

Se o visor apresentar "L3", isso significa uma avaria do motor da ventoinha do condensador CC. Contacte um Centro de Assistência Técnica Electrolux Autorizado.

Se o visor apresentar "P1", o tabuleiro inferior está cheio. Desloque o aparelho cuidadosamente para um local de escoamento, remova a tampa de escoamento inferior e deixe a água escoar. Reinicie a máquina até que o símbolo "P1" desapareça. Se o erro persistir, contacte a assistência técnica.

Se o visor apresentar "E4", a comunicação entre a placa PCB e a PCB de controlo principal está avariada. Contacte um Centro de Assistência Técnica Electrolux Autorizado.

7.4 Instruções de escoamento

Escoamento contínuo

No modo SECAGEM, é necessária uma mangueira (vendida separadamente) para escoar a água condensada do aparelho. Siga os passos abaixo:

• Desaperte a tampa de escoamento da saída de escoamento contínuo (Fig. 20).
• Ligue uma das extremidades da mangueira (vendida separadamente) à saída de escoamento e ligue a outra extremidade a uma saída que esteja mais baixa do que o aparelho (Fig. 21).

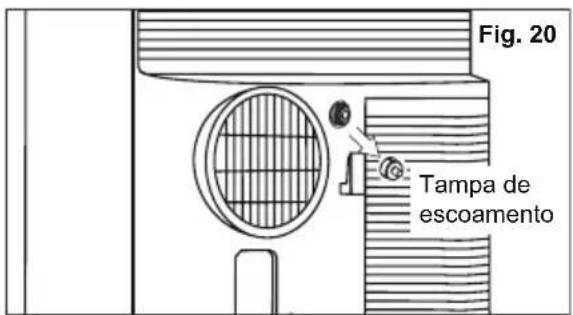

Fig. 20 Tampa de escoamento

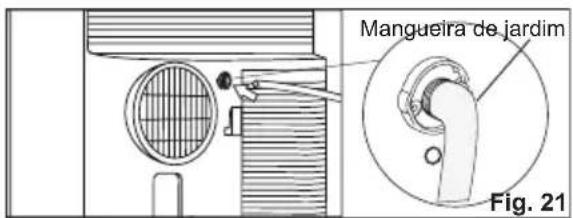

Mangueira de jardim Fig. 21

NOTA:

• A condensação pode sair após a remoção da tampa de escoamento, caso o aparelho esteja a funcionar no modo Arrefecimento ou Auto. Quando pretender remover a mangueira, prepare um tabuleiro de recolha de gotas (não fornecido) para recolher a condensação da saída de escoamento.

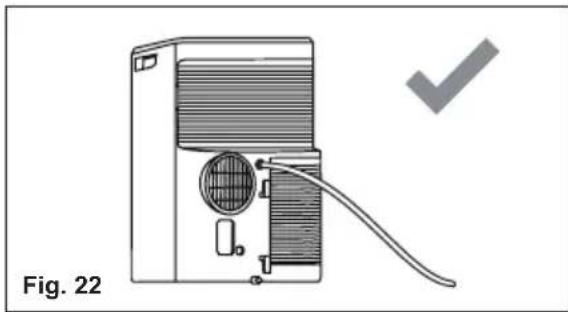

• Certifique-se de que a altura da saída e da secção da mangueira de escoamento não seja superior à da saída de escoamento ou se o escoamento contínuo não funcionar devidamente.
• No modo Arrefecimento ou Auto, recomenda-se que desative o escoamento contínuo, substituindo a tampa de escoamento na saída de escoamento para obter o máximo desempenho.

Esvazie os resíduos de condensação no interior do aparelho durante o armazenamento no inverno.

Coloque o tabuleiro de escoamento (não fornecido) debaixo da saída de escoamento inferior e, em seguida, retire a tampa de escoamento para permitir que a condensação escorra para o tabuleiro de recolha de gotas.

Volte a colocar a tampa de escoamento na saída de escoamento contínuo quando não sair condensação.

Coloque o tabuleiro de recolha de gotas debaixo da saída de escoamento inferior e, de seguida, remova a tampa de borracha da saída de escoamento para permitir que a condensação escorra para o tabuleiro de recolha de gotas. Se o tabuleiro de recolha de gotas não suportar toda a condensação, será necessário utilizar diversos enchimentos. Volte a colocar a tampa de escoamento na saída de escoamento inferior quando não sair condensação.

Saída de escoamento inferior Calha de escoamento Tabuleiro de recolha de gotas

NOTA: Para garantir que todos os resíduos de condensação se removem, incline o aparelho, levantando-o ligeiramente para cima a partir da parte da frente até não sair mais condensação da saída de escoamento.

8. MANUTENÇÃO E LIMPEZA

Limpe o ar condicionado ocasionalmente para o manter com aspeto novo.

Certifique-se de que desliga o aparelho antes de o limpar, para evitar perigos de choque elétrico e incêndio.

8.1 Limpar o aparelho

O aparelho e a parte da frente podem ser espanados com um pano isento de óleos ou limpos com um pano humedecido numa solução de água morna e detergente suave para loiça.

Nunca utilize produtos de limpeza agressivos, cera ou polimento na parte dianteira do aparelho.

Esprema o pano para remover o excesso de água antes de o passar à volta dos controlos. O excesso de água no interior e à volta dos controlos pode provocar danos no ar condicionado.

8.2 Limpar os filtros

Para manter o ar condicionado a funcionar eficientemente, deve limpar os filtros a cada duas semanas de funcionamento.

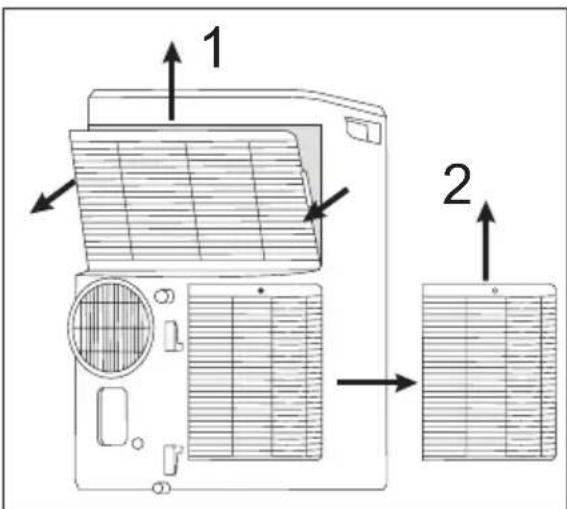

1. Remova o filtro do ar conforme ilustrado na figura em baixo.

Retire o filtro do ar superior e o filtro do ar inferior.

1. Lave o filtro com detergente líquido para loiça e água quente a 40°C. Enxague bem o filtro. Agite suavemente o excesso de água do filtro. Certifique-se de que o filtro está bem seco antes de o substituir. Ou, em vez de lavar, pode aspirar o filtro.
2. Substitua o filtro quando este estiver seco.

Certifique-se de que o filtro está bem seco antes de o substituir.

8.3 Armazenamento no inverno

Se o ar condicionado não for utilizado durante um longo período de tempo:

1. Evvazie o depósito de recolha de água completamente e deixe a tampa de escoamento inferior e a tampa de borracha tempo suficiente para permitir que a água residual escoe. Assim que o depósito for totalmente drenado e já não sair mais água, volte a colocar a tampa de borracha e a outra tampa.

2. Remova e limpe o filtro, deixe-o secar totalmente e volte a instalá-lo.

3. Retire as pilhas do comando.
4. Guarde o ar condicionado num local fresco e seco, afastado da luz solar direta, da temperatura extrema, do pó excessivo e do ar quente.

Antes de voltar a usar o ar condicionado:

1. Certifique-se de que o filtro e a tampa de escoamento estão bem instalados.
2. Verifique se o cabo está em boas condições, sem quebras ou danos.
3. Coloque pilhas novas no comando.
4. Instale o ar condicionado conforme descrito nas instruções de instalação.

9. RESOLUÇÃO DE PROBLEMAS

Antes de contactar a assistência técnica, reveja esta lista. Isso pode poupar-lhe tempo e dinheiro. Esta lista inclui ocorrências comuns que não resultam de defeitos de fabrico ou materiais deste aparelho.

O ar condicionado não funciona.

• Ficha desligada da tomada. Introduza a ficha na tomada com firmeza.
• Fusível queimado ou disjuntor desligado. Substitua o fusível por um com atraso de tempo ou reinicie o disjuntor.
• O controlo está desligado. LIGUE o controlo e defina a regulação pretendida.
• O código de erro P1 aparece no visor. Escoe a água conforme descrito na secção 7.3.
• Temperatura ambiente inferior à temperatura selecionada (modo de arrefecimento) ou temperatura ambiente superior à temperatura selecionada (modo de aquecimento). Redefina a temperatura.

O ar do aparelho não parece suficientemente frio.

• Temperatura ambiente abaixo dos 16°C. O arrefecimento não pode acontecer até a temperatura ambiente subir acima dos 16°C.
• Redefina para uma temperatura mais baixa.
• Desativação do compressor através da alteração dos modos. Aguarde cerca de 4 minutos e aguarde que o compressor reinicie quando o aparelho estiver no modo ARREFECIMENTO.

O ar condicionado arrefece, mas a divisão está muito quente - NÃO existe formação de gelo na serpentina de arrefecimento que se encontra atrás da frente decorativa.

• Temperatura exterior abaixo de 16° C. Para descongelar a serpentina, regule o modo Ventilação.
• O filtro do ar pode estar sujo. Limpe o filtro. Consulte a secção 8. Manutenção e limpeza. Para descongelar, selecione o modo Ventilação.
• A temperatura definida está demasiado baixa para o arrefecimento noturno. Para descongelar a serpentina, selecione o modo Ventilação. De seguida, defina a temperatura para uma configuração mais elevada.

- O tubo de saída não está ligado ou está obstruído. Consulte a secção 5.1. Exaustão de ar quente.

O ar condicionado arrefece, mas a divisão está muito quente - existe formação de gelo na serpentina de arrefecimento que se encontra atrás da frente decorativa.

• Filtro de ar sujo - restrição de ar. Limpe o filtro do ar. Consulte a secção 8. Manutenção e limpeza.
• A temperatura definida está demasiado elevada. Defina a temperatura para uma regulação mais baixa.
• Os direcionadores do ar estão mal posicionados. Posicione os direcionadores para uma melhor distribuição do ar.
• A parte da frente do aparelho está bloqueada por cortinas, estores, móveis, etc. - restringem a distribuição do ar. Remova os bloqueios na parte da frente do aparelho.
• Portas, janelas, etc. - o ar frio escapa. Fecha as portas, janelas, etc.

- O aparelho foi ligado recentemente numa divisão quente. Permita mais tempo para remover o “calor armazenado” das paredes, do teto, do chão e dos móveis.

O ar condicionado liga-se e desliga-se rapidamente.

• Filtro de ar sujo - restrição de ar. Limpe o filtro do ar.
• A temperatura no exterior está extremamente quente. Seleccione a velocidade do ventilador para uma regulação mais rápida para levar o ar através das bobinas de arrefecimento com mais frequência.

A divisão está demasiado fria.

Recicle os materiais que apresentem o símbolo.

Coloque a embalagem nos contentores aplicáveis para reciclagem. Ajude a proteger o ambiente e a saúde pública e a reciclagem de resíduos de aparelhos

elétricos e eletrónicos. Não elimine os aparelhos marcados com o símbolo com os resíduos domésticos. Coloque o produto nas instalações de reciclagem locais ou contacte o seu município.

www.aeg.com/shop
