MANUAL DE UTILIZADOR AXP35U539CW AEG

Pulse “①” durante 5 segundos.

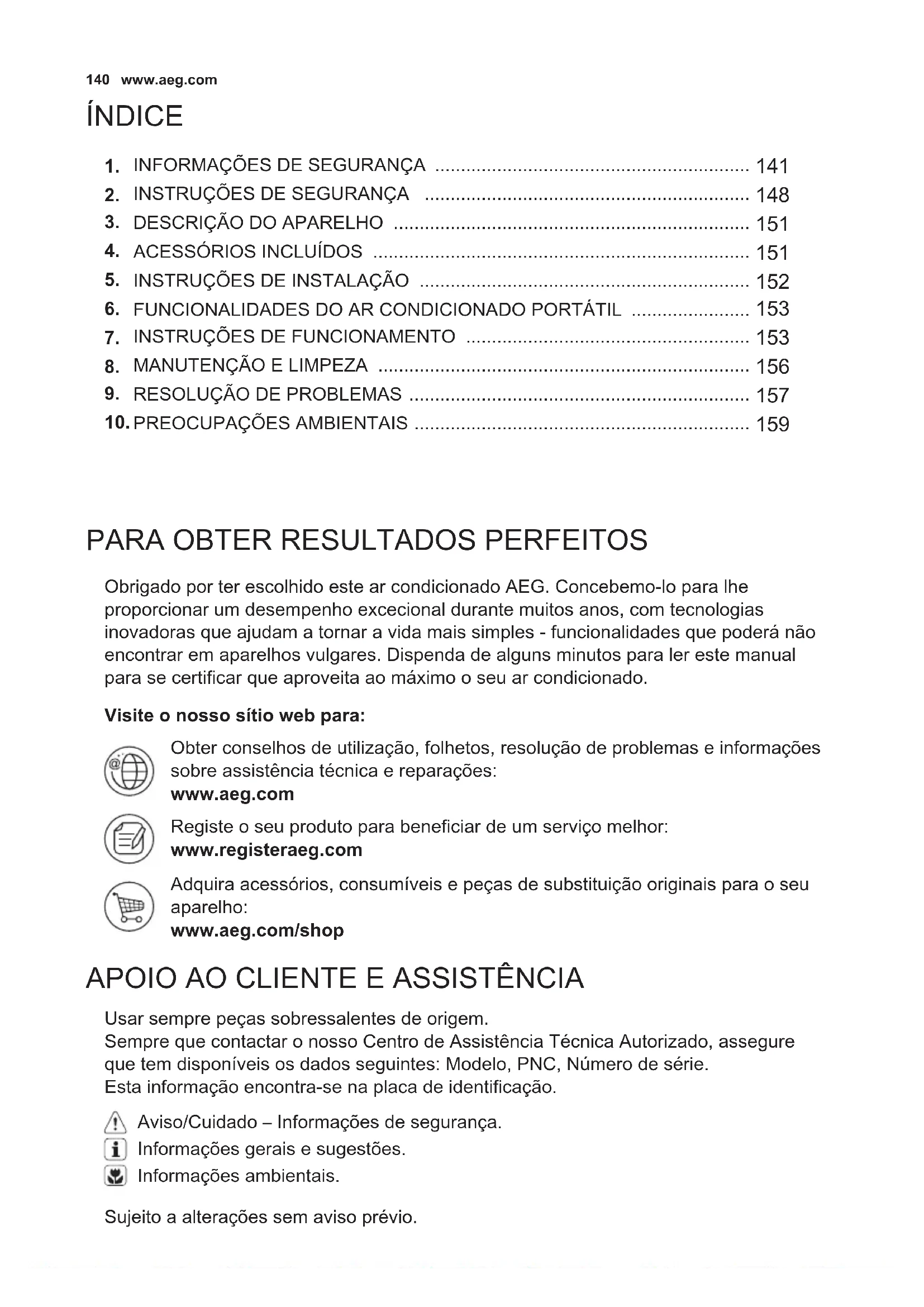

1. INFORMAÇÕES DE SEGURANÇA 141
2. INSTRUÇÕES DE SEGURANÇA 148
3. DESCRIÇÃO DO APARELHO 151
4. ACESSÓRIOS INCLUÍDOS 151
5. INSTRUÇÕES DE INSTALAÇÃO 152
6. FUNCIONALIDADES DO AR CONDICIONADO PORTÁTIL 153
7. INSTRUÇÕES DE FUNCIONAMENTO 153
8. MANUTENÇÃO E LIMPEZA 156
9. RESOLUÇÃO DE PROBLEMAS 157
10. PREOCUPAÇÕES AMBIENTAIS 159

PARA OBTER RESULTADOS PERFEITOS

Obrigado por ter escolhido este ar condicionado AEG. Concebemo-lo para lhe proporcionar um desempenho excecional durante muitos anos, com tecnologias inovadoras que ajudam a tornar a vida mais simples - funcionalidades que poderá não encontrar em aparelhos vulgares. Dispenda de alguns minutos para ler este manual para se certificar que aproveita ao máximo o seu ar condicionado.

Visite o nosso sítio web para:

Obter conselhos de utilização, folhetos, resolução de problemas e informações sobre assistência técnica e reparações:

www.aeg.com

Registe o seu produto para beneficiar de um serviço melhor:

www.registeraeg.com

Adquira acessórios, consumíveis e peças de substituição originais para o seu aparelho:

www.aeg.com/shop

APOIO AO CLIENTE E ASSISTÊNCIA

Usar sempre peças sobressalentes de origem.

Sempre que contactar o nosso Centro de Assistência Técnica Autorizado, assegure que tem disponíveis os dados seguintes: Modelo, PNC, Número de série.

Esta informação encontra-se na placa de identificação.

Aviso/Cuidado – Informações de segurança.

Informações gerais e sugestões.

Informações ambientais.

Sujeito a alterações sem aviso prévio.

1. ⚠️ INFORMAÇÕES DE SEGURANÇA

Símbolo Nota Explicação
	AVISO
	CUIDADO
	CUIDADO
	CUIDADO

AVISO!

- Este aparelho pode ser utilizado por crianças a partir dos 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento, desde que sejam supervisionadas e/ou instruídas relativamente à utilização do aparelho de forma segura e compreendam os perigos envolvidos.

• A limpeza e a manutenção por parte do utilizador não devem ser efetuadas por crianças sem supervisão. As crianças não devem brincar com a unidade.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um Centro de Assistência Técnica Autorizado ou por uma pessoa igualmente qualificada, para evitar perigos.

Este manual explica a utilização adequada do seu novo ar condicionado portátil. Leia este manual com atenção antes de utilizar o produto. Este manual deve ser mantido num local seguro para uma consulta prática.

CUIDADO!

- Contacte um técnico de assistência autorizado para efetuar qualquer reparação ou manutenção neste aparelho.

- Contacte o instalador para a instalação deste aparelho.

- O ar condicionado portátil não se destina a ser utilizado por crianças pequenas ou pessoas doentes sem supervisão.

- As crianças pequenas devem ser supervisionadas para garantir que não brincam com o aparelho de ar condicionado portátil.

- Existem regulamentos locais relativamente aos níveis máximos de ruído que podem ser emitidos por aparelhos de ar condicionado.

- Se for necessário substituir o cabo de alimentação, o trabalho de substituição deve ser efetuado apenas por pessoal autorizado.

- Os trabalhos de instalação devem ser efetuados em conformidade com os regulamentos nacionais de cablagem apenas por pessoal autorizado (se aplicável). Uma ligação incorreta pode provocar sobreaquecimento e incêndio.

- Tenha cuidado para que os seus dedos não sejam apanhados na ventoinha ao ajustar a oscilação da alhetas horizontais.

- O fusível é de 250 V 3,15 A, do tipo cerâmico.

- A limpeza e a manutenção por parte do utilizador não devem ser efetuadas por crianças sem supervisão. Tenha em atenção que os refrigerantes poderão não ter odor.

1.1 Notas importantes

1. Não utilize o aparelho sem o filtro do ar.

2. Não deixe o aparelho funcionar perto de qualquer fonte de calor ou chama viva.

3. Não exponha o aparelho à luz solar direta e à chuva.

4. Guarde ou desloque o aparelho sempre na vertical.

5. Não cubra o aparelho quando estiver a funcionar ou imediatamente após a utilização.

6. Escoe sempre a condensação antes de guardar o aparelho.

1.2 O que deve ter em mente ao usar o seu ar condicionado portátil

CUIDADO!

Avisos de utilização

• Não modifique nenhuma peça deste produto.
• Não introduza nada em nenhuma parte do aparelho.
• Certifique-se de que a alimentação elétrica tem a tensão correta. Utilize apenas alimentação elétrica de 220 - 240 V, 50 Hz, 10 A. A utilização de alimentação elétrica com tensão incorreta pode resultar em danos ao aparelho.

- Utilize sempre um disjuntor anti-explosão ou fusível com a amperagem correta. Nunca utilize arames, pinos ou outros objetos em vez de um fusível adequado.

- No caso de qualquer anomalia com o ar condicionado portátil (por exemplo um cheiro a queimado), não puxe a ficha directamente da tomada, abra a janela para efetuar em primeiro lugar uma ventilação e, em seguida, desligue a unidade e desligue a fonte de alimentação.

CUIDADO!

Aviso relativo ao cabo de alimentação

• Esta ficha elétrica deve ser ligada apenas a uma tomada elétrica adequada. Não a utilize com quaisquer extensões.
• Introduza a ficha na tomada elétrica com firmeza e certifique-se de que não fica solta.
• Não puxe, não deforme, nem modifique o cabo de alimentação, nem o coloque em água. Puxar ou utilizar incorretamente o cabo de alimentação pode resultar em danos ao aparelho e choque elétrico.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um Centro de Assistência Técnica Autorizado ou por uma pessoa igualmente qualificada, para evitar perigos.

Utilize apenas o cabo de alimentação especificado pelo fabricante para substituição.

- Este aparelho tem estar ligado à terra. Este aparelho está equipado com um cabo que possui fio de terra. A ficha deve ser ligada a uma tomada elétrica devidamente instalada e com ligação à terra. Nunca corte nem remova o pino quadrado de ligação à terra (apenas para o Reino Unido) desta ficha.

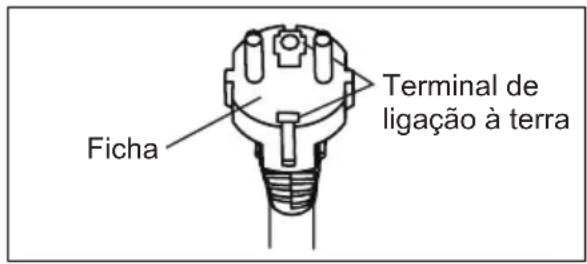

Ficha Terminal de ligação à terra

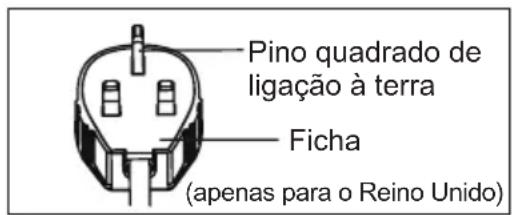

Pino quadrado de ligação à terra Ficha (apenas para o Reino Unido)

Pino de ligação à terra Ficha (apenas para a Suíça)

1.3 Precauções de utilização

• Não se esqueça de desligar o aparelho e desligue o cabo de alimentação antes de efetuar qualquer ação de manutenção ou limpeza.
• Não coloque o aparelho perto de qualquer fonte de calor ou fogo quando voltar a colocar os filtros.
• Não verga água diretamente sobre o aparelho. A água pode causar um choque elétrico ou danos ao equipamento.
• Deve escoar o ar condicionado sempre que o deslocar. Se ficar alguma água no depósito, poderá ser derramada durante o transporte.

• Para assegurar uma drenagem adequada, a mangueira de drenagem não deve ter dobras e não deve ser elevada durante o modo seco ou em modo de aquecimento. Se a mangueira estiver dobrada ou elevada, a água drenada poderá derramar para dentro da divisão.

• A temperatura em torno da mangueira de escoamento não deve estar abaixo do ponto de congelação quando estiver a ser utilizada. A água escoada pode congelar no interior da mangueira e permitir a saída de água do interior do aparelho para a divisão da casa.

• Não bloqueie a saída do ar com obstáculos.

O desempenho de arrefecimento pode ser reduzido ou interrompido por completo.

• Providencie um dispositivo de corrente residual (diferencial) anti-explosivo para proteger de choque elétrico de acordo com os regulamentos elétricos e locais.
• A exposição direta ao fluxo de ar por períodos prolongados pode ser prejudicial para a sua saúde. Não exponha pessoas, animais ou plantas diretamente ao fluxo de ar por períodos prolongados.
• Não utilize este aparelho portátil de ar condicionado para fins especiais não especificados (por exemplo, preservação de dispositivos de precisão, alimentos, animais domésticos, plantas, e objetos de arte). A utilização de tal forma pode danificar esses bens.
• Não utilize meios para acelerar o processo de descongelação ou para limpar, além dos recomendados pelo fabricante.
• O aparelho deve ser arrumado numa divisão sem fontes de ignição contínuas (por exemplo: chamas vivas, um aparelho a gás operacional ou um aquecedor elétrico em funcionamento).
• Não perfurar nem queimar.
• A conformidade com os regulamentos de gás nacionais deverá ser respeitada.
• Mantenha as aberturas de ventilação sem obstruções.

TENHA EM ATENÇÃO: VERIFIQUE A PLACA DO TIPO DE GÁS REFRIGERANTE UTILIZADO NO SEU APARELHO.

! AVISO!

Informação específica para aparelhos com gás refrigerante R290.

- Leia atentamente todos os avisos.

- Quando descongelar e limpar o aparelho, não utilize ferramentas além das recomendadas pela empresa fabricante.

- O aparelho deve ser arrumado numa divisão sem fontes de ignição contínuas (por exemplo: chamas vivas, um aparelho a gás operacional ou um aquecedor elétrico em funcionamento).

- Não perfurar nem queimar.

- Os gases de refrigeração podem ser inodoros.

- Este aparelho contém um determinado número de gramas (consulte a parte traseira da unidade de caraterísticas) do gás refrigerante R290.

- O R290 é um gás refrigerante que está em conformidade com as diretivas europeias relativas ao ambiente. Não perfure nenhuma parte do circuito de refrigeração.

- Se o aparelho for instalado, utilizado ou guardado numa área não ventilada, a divisão deve ser concebida para evitar a acumulação de fugas de refrigerante, resultando no risco de incêndio ou explosão devido à ignição do refrigerante provocado por aquecedores elétricos, fogões ou outras fontes de ignição.

- O aparelho deve ser arrumado de modo a evitar uma avaria mecânica.

- Os indivíduos que operam ou trabalham no circuito de refrigeração devem ter a certificação apropriada emitida por uma organização acreditada, que garanta a competência no manuseamento de refrigerantes, de acordo com uma avaliação específica reconhecida por associações do setor.

- As reparações devem ser realizadas com base nas recomendações da empresa fabricante. A manutenção e reparação que exijam a ajuda de outros funcionários qualificados devem ser executadas sob a supervisão de um indivíduo especificado na utilização de refrigerantes inflamáveis.

1.4 Informações adicionais

Transporte de equipamento com refrigerantes inflamáveis

Consulte as normas de transporte.

Marca do equipamento com sinais

Consulte os regulamentos locais.

Eliminação do equipamento utilizando refrigerantes inflamáveis

Consulte os regulamentos nacionais.

Armazenamento de equipamento/aparelhos

O armazenamento do equipamento deve ser efetuado de acordo com as instruções do fabricante.

Armazenamento de equipamento embalado (não vendido)

A proteção da embalagem de armazenamento deve ser construída de modo que os danos mecânicos no equipamento no interior da embalagem não provoquem uma fuga na carga de refrigerante. O número máximo de peças de equipamento que pode guardar em conjunto será determinado pelos regulamentos locais.

2. INSTRUÇÕES DE SEGURANÇA

2.1 Notas sobre o funcionamento

- Aguarde 4 minutos até o compressor reiniciar o arrefecimento. Se desligar o ar condicionado e voltar a iniciá-lo imediatamente, aguarde 4 minutos até o compressor reiniciar o arrefecimento. O aparelho possui um dispositivo eletrónico que mantém o compressor desligado durante 4 minutos por motivos de segurança.

- No caso de uma falha de energia durante a utilização, aguarde 4 minutos antes de voltar a ligar o aparelho. Após o restabelecimento da energia elétrica, reinicie o ar condicionado portátil. Se a falha e energia tiver durado menos de quatro minutos, aguarde quatro minutos antes de voltar a ligar o aparelho. Se voltar a ligar o ar condicionado no espaço de quatro minutos, um dispositivo de proteção no aparelho pode fazer com que o compressor se desligue. Este dispositivo de proteção impede o arrefecimento durante cerca de 5 minutos. Qualquer definição anterior será cancelada e o aparelho volta à sua regulação inicial.

- Quando desligar o aparelho no modo de arrefecimento, o compressor para de imediato e o motor superior/inferior para de funcionar após 5 segundos. Se mudar do modo de refrigeração para o modo de ventilação, o compressor irá desligar-se imediatamente e o motor da ventoinha irá deixar de funcionar após 5 segundos.

Se mudar do modo de refrigeração para o modo de aquecimento, o compressor irá desligar-se imediatamente e o motor da ventoinha irá deixar de funcionar após 30 segundos.

- Funcionamento com baixa temperatura: O seu aparelho está a congelar? Pode ocorrer congelamento quando o aparelho é regulado para perto de 18°C em condições de temperatura ambiente baixa, especialmente durante a noite. Nestas condições, uma descida de temperatura pode fazer com que o aparelho congele. Se o aparelho estiver numa temperatura mais elevada, a temperatura pode impedir a congelação.

- O modo de secagem diminui a temperatura ambiente. É emitido ar quente pela saída de ar de exaustão, mas isso é normal e não indica um problema com o aparelho.

• Este ar condicionado portátil sopra o ar quente gerado pela unidade exterior através da mangueira de escape enquanto está em modo de arrefecimento. No tempo médio, a mesma quantidade de ar entra na divisão a partir do exterior através de aberturas da divisão.
• Qualquer pessoa que tenha sido envolvida na utilização ou na divisão para um circuito de refrigeração deverá suportar um certificado válido de uma autoridade de avaliação aprovada pela indústria, que autoriza a sua competência ao manusear os refrigerantes em segurança, de acordo com uma especificação de avaliação reconhecida pela indústria.
• A assistência só deve ser realizada como recomendado pelo fabricante do equipamento. A manutenção e a reparação que exijam a ajuda de outros elementos qualificados devem ser efetuadas sob a supervisão de uma pessoa competente na utilização de refrigerantes inflamáveis.
• A gama de temperaturas de trabalho do ar condicionado portátil é 16-35°C (60-95°F) em modo de arrefecimento; 5-27°C (41-80°F) em modo de aquecimento.
• A frequência de funcionamento e potência máxima de saída Wi-Fi: 2412-2472 MHz, 15,72dBm

Cumpra as seguintes instruções para evitar ferimentos no utilizador ou terceiros e danos materiais.

Uma operação incorreta devido ao incumprimento das instruções pode causar ferimentos ou danos.

A gravidade é classificada pelas seguintes indicações:

AVISO!

Este símbolo indica a possibilidade de morte ou ferimentos graves.

CUIDADO!

Este símbolo indica a possibilidade de ferimentos ou danos materiais.

Os significados dos símbolos utilizados neste manual são os seguintes:

Este símbolo indica que nunca deve fazer isto.

Este símbolo indica que deve fazer sempre isto.

2.2 Aviso durante a utilização

AVISO!

Aviso Significado
Ligue a ficha de alimentação corretamente	Caso contrário, pode causar choque elétrico, incêndio e explosão devido a sobreaquecimento
Não ative nem pare o aparelho inserindo ou puxando a ficha de alimentação	Isso pode causar choque elétrico, incêndio e explosão devido à criação de calor
Não danifique nem utilize um cabo de alimentação não especificado	Isso pode causar choque elétrico, incêndio e explosão. Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um Centro de Assistência Técnica Autorizado ou por uma pessoa igualmente qualificada, para evitar perigos
Não altere o comprimento do cabo elétrico nem partilhe a tomada com outros aparelhos	Isso pode causar choque elétrico, incêndio e explosão devido à criação de calor
Não toque com as mãos molhadas ou em ambientes húmidos	Isso pode causar choque elétrico
Não direcione o fluxo de ar para os ocupantes da divisão	Isso pode prejudicar a sua saúde
Certifique-se sempre de que o aparelho está ligado à terra	Uma ligação à terra incorreta pode causar choque elétrico
Não permita que a água escorra para partes elétricas	Isso pode causar falhas no aparelho ou choque elétrico
Instale sempre o disjuntor e um circuito elétrico dedicado	Uma instalação incorreta pode causar choque elétrico, incêndio e explosão
Desligue o aparelho da corrente elétrica se detetar ruídos, cheiros ou fumo estranhos	Isso pode causar choque elétrico, incêndio e explosão
Não utilize a tomada se estiver solta ou danificada	Isso pode causar choque elétrico, incêndio e explosão
Não abra o aparelho durante o funcionamento	Isso pode causar choque elétrico, incêndio e explosão
Mantenha armas de fogo afastadas Isso	podecausar incêndio e explosão
Não utilize o cabo de alimentação perto de aparelhos de aquecimento	Isso pode causar choque elétrico, incêndio e explosão
Não utilize o cabo de alimentação perto de gás inflamável ou combustíveis, como gasolina, benzina, diluente, etc.	Isso pode causar choque elétrico, incêndio e explosão
Ventile a divisão antes de utilizar o ar condicionado, caso haja uma fuga de gás de outro aparelho	Isso pode causar explosão, incêndio, explosão e queimaduras
Não desmonte nem modifique a unidade Isso	podecausar avarias e choque elétrico

CUIDADO!

Cuidado Significado
Quando tiver de retirar o filtro de ar, não toque nas peças de metal do aparelho	Isso pode causar ferimentos
Não limpe o ar condicionado com água A água pode entrar no aparelho e danificar o isolamento. Isso pode causar choque elétrico
Ventile bem a sala se utilizar um fogão, etc. Pode ocorrer uma falta de oxigénio
Quando o aparelho tiver de ser limpo, desligue-o e desligue o disjuntor	Não limpe o aparelho quando este estiver ligado à corrente, pois pode causar incêndio, explosão e choque elétrico e pode causar ferimentos
Não coloque animais domésticos ou plantas expostos diretamente ao fluxo de ar	Isso pode ferir o animal de estimação ou a planta
Não utilize para fins especiais Não utilize este ar condicionado portátil para preservar dispositivos de precisão, alimentos, animais de estimação, plantas e objetos de arte. Isso pode causar deterioração da qualidade, etc.
Desligue o aparelho e feche a janela em caso de tempestade ou ciclone	Se mantiver as janelas abertas, o interior e as mobílias podem ficar ensopadas
Segure na ficha pela cabeça da ficha quando a retirar	Isso pode causar choque elétrico e danos
Desligue o interruptor de alimentação principal quando não utilizar o aparelho durante um longo período de tempo	Isso pode causar falhas no produto, incêndio e explosão
Não coloque obstáculos perto das entradas de ar nem dentro da saída de ar	Isso pode causar falhas no aparelho ou acidente
Introduza sempre os filtros com firmeza. Limpe o filtro uma vez em cada duas semanas	O funcionamento sem filtros pode causar falhas
Não utilize detergente forte, como cera ou diluente - use um pano macio	A aparência pode ficar deteriorada devido à alteração da cor do produto ou riscos na superfície
Não coloque objetos pesados sobre o cabo de alimentação e certifique-se de que o cabo não fica esmagado	Existe perigo de incêndio, explosão ou choque elétrico
Não beba a água escoada do ar condicionado	Ela contém contaminantes e pode ser prejudicial para si
Tenha cuidado ao desembalar e instalar o aparelho	As arestas afiadas podem causar ferimentos
Se entrar água no aparelho, desligue-o da tomada elétrica e desligue o disjuntor. Isole o fornecimento de energia retirando a ficha e contacte um técnico de assistência qualificado	Isso pode causar choque elétrico e danos

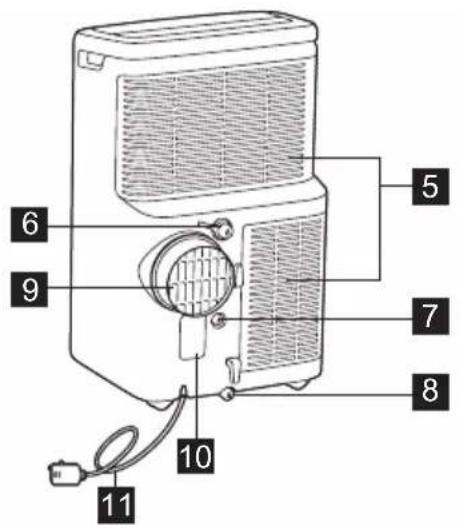

3. DESCRIÇÃO DO APARELHO

1 2 3 4 12

1 Recetor de sinal
2 Saída de ar da divisão
3 Painel de controlo
4 Pega de transporte (ambos os lados)
5 Entrada de ar
6 Saída de escoamento contínuo (Modo de secagem)

6 9 10 11 5 7 8

7 Saída de escoamento contínuo (Modo de bomba de calor)
8 Saída de escoamento inferior
9 Saída de ar
10 Tomada de alimentação
11 Cabo de alimentação
12 Rodas

4. ACESSÓRIOS INCLUÍDOS

PEÇAS NOME DA PEÇA QUANTIDADE
1	Adaptador A, conduta de exaustão, 1 conjuntoAdaptador B (boca plana),
2	Mangueira de escoamento 1 unidade

• Verifique se todos os acessórios estão incluídos na embalagem e consulte as instruções de instalação para saber como utilizá-los.

ACESSÓRIOS OPCIONAIS

www.aeg.com

PEÇAS NOME DA PEÇA
1		Kit de janela(Ref. AWKIT5)
2		Extensão do kit de janela(Ref. EWKEXT1)

5. INSTRUÇÕES DE INSTALAÇÃO

5.1 Exaustão de ar quente

No modo de arrefecimento, o aparelho deve ser colocado junto a uma janela ou abertura para que o ar quente de escape possa ser conduzido para o exterior. Em primeiro lugar, posicione a unidade numa superfície plana e certifique-se de que existe uma folga mínima de 50 cm em torno da unidade e que esta se encontra próxima a uma tomada de alimentação.

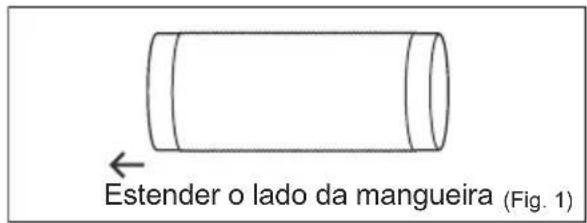

1. Estique um dos lados da mangueira (Fig. 1) e aparafuse a mangueira ao adaptador A (Fig. 2).

Estender o lado da mangueira (Fig. 1)

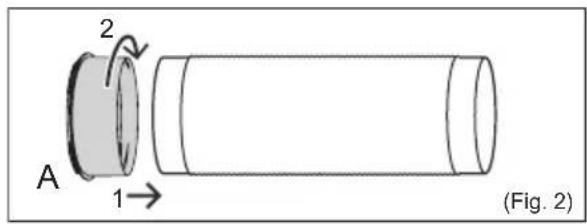

A 1 2 (Fig. 2)

1. Estique o outro lado da mangueira e aparafuse-o ao adaptador B (Fig. 3).

2 B ← 1 (Fig. 3)

1. Tranque o adaptador A na unidade. (Fig. 4)

Bloquear (Fig. 4)

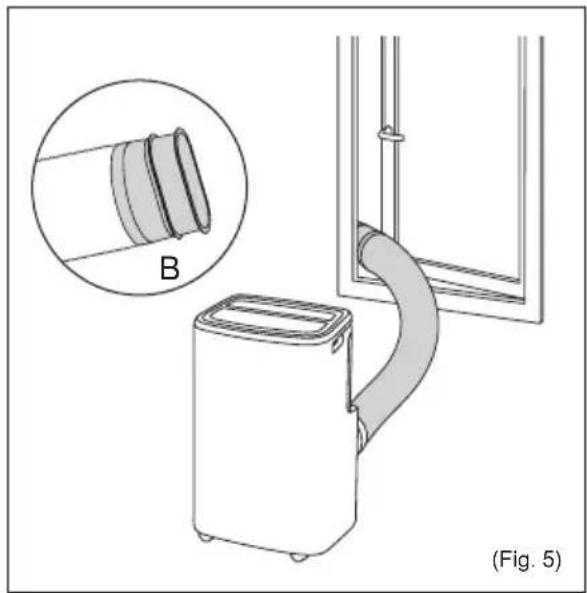

1. Abra a janela e coloque o adaptador B através da folga. (Fig. 5)

Nota: Se necessitar de instalar o kit de janela, consulte o Manual de Instruções do Kit de Janela.

A mangueira pode ser estendida com um comprimento inicial de 38 cm até 150 cm, mas é melhor manter o comprimento no mínimo necessário. Certifique-se também de que a mangueira não fica com curvas apertadas ou arqueamentos. (Fig. 6)

6. FUNCIONALIDADES DO AR CONDICIONADO PORTÁTIL

6.1 PAINEL DE CONTROLO

10 1 11 23 678 88 Auto Coat Fan Day Head Auto Min Max Max MODE +

1 Apresenta a temperatura/tempo
2 Ligar/Desligar
3 Temporizador
4 Oscilação da persiana
5 Seleção do modo
6 Ajustar a temperatura ou o temporizador

7 Velocidade da ventoinha (Não disponível no Modo Automático ou Seco)
8 Reiniciar filtro
9 Noite (Apenas disponível no Modo Automático, Frio ou Calor)
10 Indicador de Wi-Fi
11 Indicador de horário

7. INSTRUÇÕES DE FUNCIONAMENTO

i Algumas das seguintes instruções só podem ser utilizadas com o painel de controlo.

7.1 Utilização do painel de controlo

Ligar/Desligar

Ligue a unidade ao tocar gentilmente no ícone de ON/OFF “①” no painel de controlo da unidade.

Modo de aquecimento (em alguns modelos)

Neste modo, é NECESSÁRIO utilizar a mangueira de escape.

1. Prima o botão "MODE" até que o indicador "Heat" se acenda.
2. Prima o botão de "fan speed" (velocidade da ventoinha) para escolher a velocidade da ventoinha a partir das seguintes velocidades da mesma:

"Auto" (Automática) → "Min" (Mínima) → "Mid" (Média) → "Max" (Máxima) → "Auto" (Automática).

1. Prima o botão “—” ou “+” para escolher a temperatura que pretende.

2. Ligue a mangueira de escoamento. Consulte a secção 7.3.

Modo de arrefecimento

Neste modo, é NECESSÁRIO utilizar a mangueira de escape.

1. Prima o botão "MODE" até que o indicador do modo de arrefecimento se acenda.
2. Prima o botão de "fan speed" (velocidade da ventoinha) para escolher a velocidade da ventoinha a partir das seguintes velocidades da mesma:
   "Auto" (Automática) → "Min" (Mínima) → "Mid" (Média) → "Max" (Máxima) → "Auto" (Automática).
3. Prima o botão “−” ou “+” para escolher a temperatura que pretende.

Não é necessário utilizar a mangueira de escoamento no modo "Cool".

Modo de secagem

Prima o botão "MODE" até que o indicador do modo Secagem acenda. O ecrã apresenta a temperatura ambiente. Ao mesmo tempo, o indicador de ventoinha "Min" acende-se.

Nota: Neste modo, não é possível selecionar a velocidade da ventoinha.

Modo de ventilação

Neste modo, não é necessário utilizar a mangueira de escape ou a mangueira de escoamento.

1. Prima o botão "MODE" até que o indicador do modo Ventilação se acenda.
2. Prima o botão "Velocidade da ventoinha" para escolher a velocidade da ventoinha desejada.
3. A ventoinha funciona à velocidade selecionada e o visor indica a temperatura ambiente.

Nota: A velocidade da ventoinha não pode ser alterada no modo Auto ou Seco.

Modo automático

Tenha sempre a mangueira de escape instalada neste modo. Quando regular o ar condicionado para o modo Auto (automático), este seleciona automaticamente arrefecimento, aquecimento (não aplicável aos modelos só de arrefecimento) ou apenas ventilação, dependendo da temperatura selecionada e da temperatura ambiente. O ar condicionado irá controlar automaticamente a temperatura da divisão para atingir a temperatura pretendida.

No modo AUTO, não é possível selecionar a velocidade da ventoinha.

1. Prima o botão "MODE" até que o indicador "Modo automático" acenda.
   Depois de selecionar o “Modo automático”, o aparelho funciona automaticamente em função da temperatura atual do ar ambiente.

Modo temporizador

O temporizador pode ser usado para programar o início e fim da operação.

• Como atrasar o início
  Ligue a ficha do aparelho, para que o aparelho entre em modo de espera.
  Prima o botão “Timer” e o indicador Temporizador acende-se e o número de horas no ecrã apresentará “0.0”. Toque ou mantenha premido o botão MAIS “+” ou MENOS “-” para alterar o temporizador de início diferido em incrementos de 0,5 horas até 10 horas e, em seguida, em incrementos de 1 hora até 24 horas. Prima o botão “Timer” novamente no espaço de 5 segundos, sairá diretamente da definição do temporizador.
  Após 5 segundos, a função de temporizador é ativada e o indicador do temporizador ficará acesa. O controlo faz a contagem decrescente do tempo restante até ao início. O aparelho inicia no modo conforme definido anteriormente.

Para cancelar a definição, prima novamente o botão “Timer” (temporizador) e o ecrã apresentará o tempo restante. Prima novamente o botão “Timer” (Temporizador) para cancelar e o temporizador desligar-se-á. Também pode cancelar a definição premindo o botão “ligar/desligar”.

- Como atrasar o desligamento Pode atrasar o temporizador quando o aparelho estiver ligado.

Prima o botão “Timer” e o indicador Temporizador acende-se e o número de horas no ecrã apresentará “0.0”. Toque ou mantenha premido o botão MAIS “+” ou MENOS “-” para alterar o temporizador de paragem diferido em incrementos de 0,5 horas até 10 horas e, em seguida, em incrementos de 1 hora até 24 horas. Prima o botão “Timer” novamente no espaço de 5 segundos, sairá diretamente da definição do temporizador.

Após 5 segundos, a função de temporizador é ativada e o ecrã apresentará novamente a temperatura e o indicador do temporizador ficará acesa. O controlo faz a contagem decrescente do tempo até ao desligamento. Para cancelar a definição, prima novamente o botão “Timer” (temporizador) e o ecrã apresentará o tempo restante. Prima novamente o botão “Timer” (Temporizador) para cancelar e o temporizador desligar-se-á. Também pode cancelar a definição premindo o botão “ligar/desligar”.

Modo Noite

Esta função ativa uma temperatura confortável e ajuda a poupar energia. Pode premir o botão “sleep” apenas quando o aparelho estiver nos modos Arrefecimento, Aquecimento ou Auto, para que o aparelho funcione no modo Noite.

Função de oscilação para placa

Prima o botão “Louver swing” para ativar a função de oscilação do direcionador. O direcionador do painel superior vai oscilar para cima e para baixo. Prima este botão novamente para desativar a função de oscilação do direcionador.

Reiniciar filtro

Este indicador é um lembrete para limpar o Filtro de Ar (Consulte a secção Cuidados e Limpeza) para uma operação mais eficiente. O indicador do filtro acende-se após 250 horas de funcionamento. Para reiniciar depois de limpar o filtro, prima o botão “reiniciar filtro” e, em seguida, o indicador “filtro” apaga-se.

Bloqueio para crianças

Ligue o bloqueio para crianças ao premir o botão “MODE” (MODO) durante 5 segundos, até o ecrã apresentar “LC”. Para desligar o bloqueio para crianças, prima novamente o botão “MODE” (MODO) durante 5 segundos.

Wi-Fi

A unidade está equipada com um módulo Wi-Fi.

Quando a unidade é ligada ao Wi-Fi doméstico, este ícone “💡” irá acender-se. Se o ícone estiver intermitente, tal indica uma perda temporária da conectividade Wi-Fi - consulte a app AEG para obter mais informações.

Para iniciar manualmente o processo de integração.

Prima “①” durante 5 segundos.

Nota: Transfira a nossa app Electrolux e siga as instruções de integração passo-a-passo para ligar o ar condicionado à app.

Bluetooth

A unidade usa Bluetooth aquando da integração.

Certifique-se de que o o Bluetooth do seu telemóvel está ligado para ligar o ar condicionado à app.

Programador

Indica que um evento programado a partir da app está a ser executado.

Se o ecrã apresentar "AS", o sensor de temperatura ambiente apresenta uma avaria. Contacte um Centro de Assistência Técnica AEG Autorizado.

Se o ecrã apresentar “ES”, o sensor de temperatura do evaporador apresenta uma avaria. Contacte um Centro de Assistência Técnica AEG Autorizado.

Se o visor apresentar "L3", isso significa uma avaria do motor da ventoinha do condensador CC. Contacte um Centro de Assistência Técnica AEG Autorizado.

Se o visor apresentar "P1", o tabuleiro inferior está cheio. Desligue e retire a ficha da tomada da unidade e, em seguida, desloque cuidadosamente a unidade para uma localização de drenagem. Remova o tampão de drenagem inferior e permita que a água seja drenada. Reinicie a máquina até que o símbolo "P1" desapareça. Se o erro persistir, contacte a assistência técnica.

Se o visor apresentar "E4", a comunicação entre a placa PCB e a PCB de controlo principal está avariada. Contacte um Centro de Assistência Técnica AEG Autorizado.

7.3 Instruções de escoamento

Escoamento contínuo

Durante o modo Seco, ou o modo de bomba de calor, necessitará de uma mangueira de jardim (vendida separadamente) ou mangueira de drenagem para drenar o condensado da unidade.

Siga os passos abaixo:

• Desaperte a tampa de escoamento da saída de escoamento contínuo (Fig. 8).
• Ligue uma das extremidades da mangueira de jardim (vendida separadamente) ou da mangueira de drenagem à saída de drenagem e, em seguida, coloque a outra extremidade num ralo que tenha uma altura inferior à unidade (Fig. 9).

(Fig. 8) Tampão de drenagem para o modo Seco Tampão de drenagem para o modo de bomba de calor

(Fig. 9) Mangueira de jardim Mangueira de escoamento

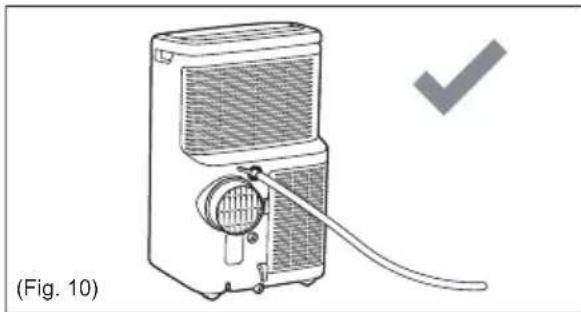

Nota:

• A condensação pode sair após a remoção da tampa de escoamento, caso o aparelho esteja a funcionar no modo Arrefecimento ou Auto. Quando pretender remover a mangueira, prepare um tabuleiro de recolha de gotas (não fornecido) para recolher a condensação da saída de escoamento.
• Certifique-se de que a altura da saída e da secção da mangueira de escoamento não seja superior à da saída de escoamento ou se o escoamento contínuo não funcionar devidamente.
• No modo Arrefecimento ou Auto, recomenda-se que desative o escoamento contínuo, substituindo a tampa de escoamento na saída de escoamento para obter o máximo desempenho.

Esvazie os resíduos de condensação no interior do aparelho durante o armazenamento no inverno.

Coloque o tabuleiro de escoamento (não fornecido) debaixo da saída de escoamento inferior e, em seguida, retire a tampa de escoamento para permitir que a condensação escorra para o tabuleiro de recolha de gotas.

Volte a colocar a tampa de escoamento na saída de escoamento contínuo quando não sair condensação.

Coloque o tabuleiro de recolha de gotas debaixo da saída de escoamento inferior e, de seguida, remova a tampa de borracha da saída de escoamento para permitir que a condensação escorra para o tabuleiro de recolha de gotas. Se o seu tabuleiro de pingas não conseguir conter todo o condensado, poderá necessitar de o esvaziar ocasionalmente.

Volte a colocar a tampa de escoamento na saída de escoamento inferior quando não sair condensação.

Saída de escoamento inferior Calha de escoamento Tabuleiro de recolha de gotas

Nota: Para garantir que todos os resíduos de condensação se removem, incline o aparelho, levantando-o ligeiramente para cima a partir da parte da frente até não sair mais condensação da saída de escoamento.

8. MANUTENÇÃO E LIMPEZA

Limpe o seu ar condicionado portátil ocasionalmente para o manter como novo. Certifique-se de que desliga o aparelho antes de o limpar, para evitar perigos de choque elétrico e incêndio.

8.1 Limpar o aparelho

O aparelho e a parte da frente podem ser espanados com um pano isento de óleos ou limpos com um pano humedecido numa solução de água morna e detergente suave para loiça.

Nunca utilize produtos de limpeza agressivos, cera ou polimento na parte dianteira do aparelho.

Esprema o pano para remover o excesso de água antes de o passar à volta dos controlos.

O excesso de água no interior e em torno dos controlo poderá causar danos ao ar condicionado portátil.

8.2 Limpar os filtros

Para manter o seu ar condicionado portátil a trabalhar de forma eficiente, deverá limpar os filtros de ar acada duas semanas de funcionamento com usando um aspirador.

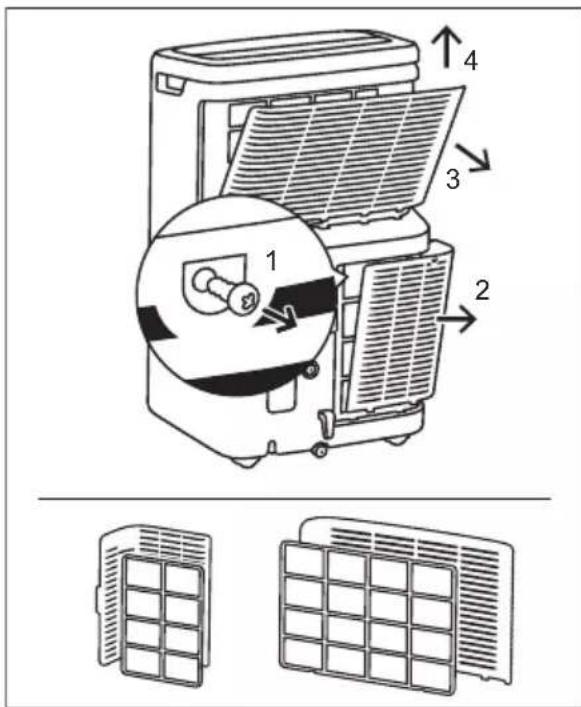

1. Remova o filtro do ar conforme ilustrado na figura em baixo.

Retire o filtro do ar superior e o filtro do ar inferior.

1. Se os filtros de ar estiver extremamente sujos, pode lavá-los usando água tépida com uma temperatura inferior a 40°C e detergente lava-loiças. Enxague bem o filtro e o líquido lava-loiças.

Agite suavemente o excesso de água do filtro. Certifique-se de que o filtro está bem seco antes de o substituir.

1. Prima o botão de reposição do filtro “●” após ter limpado os filtros.

Certifique-se de que o filtro está bem seco antes de o substituir.

8.3 Armazenamento no inverno

Se o ar condicionado portátil não for ser usado durante um longo período de tempo:

1. Evvazie o depósito de recolha de água completamente e deixe a tampa de escoamento inferior e a tampa de borracha tempo suficiente para permitir que a água residual escoe. Assim que o depósito for totalmente drenado e já não sair mais água, volte a colocar a tampa de borracha e a outra tampa.
2. Remova e limpe o filtro, deixe-o secar totalmente e volte a instalá-lo.
3. Armazene o ar condicionado portátil num local fresco, seco e afastado da luz solar direta, de temperaturas extremas, pó excessivo e bem ventilado.

Antes de usar novamente o ar condicionado portátil:

1. Certifique-se de que o filtro de ar e o tampão de drenagem estão colocados nas respetivas posições.
2. Verifique se o cabo está em boas condições, sem quebras ou danos.
3. Instale o ar condicionado portátil conforme descrito nas instruções de funcionamento.

9. RESOLUÇÃO DE PROBLEMAS

Esta lista inclui ocorrências comuns que não resultam de defeitos de fabrico ou materiais deste aparelho.

O ar condicionado portátil não funciona.

• Ficha desligada da tomada. Introduza a ficha na tomada com firmeza.

• Fusível queimado ou disjuntor desligado. Substitua o fusível por um com atraso de tempo ou reinicie o disjuntor.

• A unidades está DESLIGADA. Ligue a unidade e escolha a definição pretendida.

• O código de erro P1 aparece no visor. Escoe a água conforme descrito na secção 7.3.
• Temperatura ambiente inferior à temperatura selecionada (modo de arrefecimento) ou temperatura ambiente superior à temperatura selecionada (modo de aquecimento). Redefina a temperatura.

O ar do aparelho não parece suficientemente frio.

• Temperatura ambiente abaixo dos 16°C. O arrefecimento não pode acontecer até a temperatura ambiente subir acima dos 16°C.
• Redefina para uma temperatura mais baixa.
• Desativação do compressor através da alteração dos modos. Aguarde cerca de 4 minutos e aguarde que o compressor reinicie quando o aparelho estiver no modo ARREFECIMENTO.

O ar condicionado portátil está em modo de arrefecimento, mas a divisão está demasiado quente.

• Se existir formação de gelo na bobina de refrigeração por trás do painel frontal decorativo, é provável que a temperatura exterior seja inferior a 16°C.
• O filtro do ar pode estar sujo. Limpe o filtro. Consulte a secção “8. Manutenção e limpeza”.
• Se existir formação de gelo na bobina de refrigeração por trás do painel frontal decorativo. A temperatura definida está demasiado baixa para o arrefecimento noturno. Para descongelar a serpentina, selecione o modo Ventilação. De seguida, defina a temperatura para uma configuração mais elevada.
• O tubo de saída não está ligado ou está obstruído. Consulte a secção "5.1 Exaustão de ar quente".

O ar condicionado portátil está a refrigerar, mas a divisão está demasiado quente - formação de gelo na bobina de refrigeração por trás do painel frontal decorativo.

• Filtro de ar sujo - restrição de ar. Limpe o filtro do ar. Consulte a secção "8. Manutenção e limpeza".
• A temperatura definida está demasiado elevada. Defina a temperatura para uma regulação mais baixa.

• Os direcionadores do ar estão mal posicionados. Posicione os direcionadores para uma melhor distribuição do ar.

• A parte da frente do aparelho está bloqueada por cortinas, estores, móveis, etc. - restringem a distribuição do ar. Remova os bloqueios na parte da frente do aparelho.

• Portas, janelas, grelhas de ventilação, etc. abertas - o ar fresco escapa. Feche as portas, janelas, etc.
• O aparelho foi ligado recentemente numa divisão quente. Permita mais tempo para remover o “calor armazenado” das paredes, do teto, do chão e dos móveis.

O ar condicionado portátil liga-se e desliga-se rapidamente.

- Filtro de ar sujo - restrição de ar. Limpe o filtro do ar.

- A temperatura no exterior está extremamente quente. Seleccione a velocidade do ventilador para uma regulação mais rápida para levar o ar através das bobinas de arrefecimento com mais frequência.

A divisão está demasiado fria.

A temperatura da divisão poderá não atingir o valor de destino regulado no ecrã

- Ao utilizar este ar condicionado portátil, o ar quente é expelido através da mangueira para o exterior através do kit de janela. Isto cria uma baixa pressão na divisão, o que resulta na entrada de ar na divisão das divisões próximas/fugas do exterior. Por este motivo, é normal que possa não atingir completamente a temperatura alvo regulada no ecrã do produto.

Não é possível ligar-se ao Wi-Fi

• Verifique se o router Wi-Fi se encontra ligado e que este está LIGADO e a trabalhar corretamente ao verificar se outros aparelhos ou o seu telemóvel se podem ligar ao router.
• Precisa de reiniciar o router. Desligue o router e, em seguida, volte a ligá-lo; tente reiniciar o router. Aguarde alguns minutos e verifique novamente.
• O chip Wi-Fi presente na unidade opera apenas a 2,4Ghz. Por isso, certifique-se de que a sua Wi-Fi doméstica está a funcionar nesta largura de banda.

10. PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentem o símbolo. Coloque a embalagem nos contentores aplicáveis para reciclagem. Ajude a proteger o ambiente e a saúde pública e a reciclagem de resíduos de

aparelhos elétricos e eletrónicos. Não elimine os aparelhos marcados com o símbolo com os resíduos domésticos. Coloque o produto nas instalações de reciclagem locais ou contacte o seu município.

O software na unidade é baseado parcialmente em software gratuito e de fonte aberta. Para ver toda a informação de copyright e termos de licença aplicáveis, por favor visite: https://emtech.delta.electrolux.com/license

Para obter mais informações visite www.electrolux.com

CONTINGUTS

1. INFORMACIÓ DE SEGURETAT....161
2. INSTRUCCIONS DE SEGURETAT 168
3. DESCRIPCIÓ DE L'APARELL 171
4. ACCESSORIS INCLOSOS....171
5. INSTRUCCIONS D'INSTAL·LACIÓ....172
6. CARACTERÍSTIQUES DE L'AIRE CONDICIONAT PORTÀTIL 173
7. INSTRUCCIONS DE FUNCIONAMENT ..... 173
8. MANTENIMENT I NETEJA 177
9. RESOLUCIÓ DE PROBLEMES 178
10. PREOCUPACIONS AMBIENTALS 179

PER A OBTENIR UN RESULTAT PERFECTE

7. INSTRUCCIONS DE FUNCIONAMENT
