GEBRUIKSAANWIJZING AXP34U338BW AEG

Bedankt dat u voor dit AEG-product heeft gekozen. Dit apparaat is ontworpen om vele jaren uitstekend te presteren, met innovatieve technologieën die het leven gemakkelijker helpen maken met functies die gewone apparaten wellicht niet hebben. Neem een paar minuten de tijd om het door te lezen zodat u er optimaal van kunt profiteren.

Ga naar onze website voor:

Advies over gebruik, brochures, het oplossen van problemen en onderhoudsinformatie:

www.aeg.com

Registreer uw product voor een betere service:

www.registeraeg.com

Koop accessoires, verbruiksartikelen en originele reserveonderdelen voor uw apparaat:

www.aeg.com/shop

KLANTENSERVICE

Gebruik altijd originele onderdelen.

Als u contact opneemt met de klantenservice zorg dat u de volgende gegevens bij de hand hebt: Model, productnummer, serienummer.

De informatie staat op het typeplaatje.

Waarschuwing - Belangrijke veiligheidsinformatie.

Algemene informatie en tips.

Wijzigingen voorbehouden.

Wijzigingen voorbehouden.

1. ⚠️ VEILIGHEIDSINFORMATIE

Symbool Notitie Uitleg
	WAARSCHUWING	Dit symbool geeft aan dat in dit apparaat een brandbaar koelmiddel wordt gebruikt. Als het koelmiddel lekt en wordt blootgesteld aan een externe ontstekingsbron, is er risico op brand.
	OPGELET	Dit symbool geeft aan dat de gebruiksaanwijzing aandachtig moet worden gelezen.
	OPGELET	Dit symbool geeft aan dat deze apparatuur moet worden gebruikt door onderhoudspersoneel, in overeenstemming met de installatiehandleiding.
	OPGELET	Dit symbool geeft aan dat er informatie beschikbaar is, bijvoorbeeld de gebruiksaanwijzing of de installatiehandleiding.

! WAARSCHUWING!

• Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar oud en door personen met beperkte lichamelijke, zintuiglijke of mentale capaciteiten of een ontoereikende ervaring en kennis, als dit gebeurt onder toezicht of als ze hiervoor instructies hebben gekregen met betrekking tot het veilige gebruik van het apparaat, en als ze begrijpen welke risico's hieraan zijn verbonden.
• Kinderen mogen niet met het apparaat spelen.
• Als de voedingskabel beschadigd is, moet de fabrikant of diens technische dienst of een gekwalificeerd persoon deze vervangen teneinde gevaarlijke situaties te voorkomen.

Deze handleiding bevat informatie m.b.t. het juiste gebruik van uw nieuwe airconditioner. Lees deze handleiding zorgvuldig door alvorens het product te gebruiken. Deze handleiding moet op een veilige plaats bewaard worden.

OPGELET!

• Voor reparatie of onderhoud van dit systeem altijd beroep doen op een erkend monteur.
• Neem contact met de installateur voor montage van dit systeem.
• Deze airconditioner is niet bedoeld voor gebruik door jonge kinderen of verstandelijk gehandicapten zonder toezicht.
• Houd jonge kinderen uit de buurt om te voorkomen dat ze met de airconditioner spelen.
• Er bestaan plaatselijke richtlijnen m.b.t. maximaal toelaatbare geluidsniveau's van airconditioners.
• Als het netsnoer moet worden vervangen, mag deze vervanging enkel gebeuren door bevoegd personeel.
• Montagewerkzaamheden moeten door bevoegd personeel worden uitgevoerd in overeenstemming met de nationale bedradingsnormen (indien van toepassing). Onjuiste aansluiting kan oververhitting en brand veroorzaken.
• Zorg ervoor dat uw vingers tijdens het verstellen van de horizontale lamellen niet gekneld raken tussen de ventilator.
• De zekering is 250 V 3,15 A, keramisch type.
• De reiniging en het onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen die niet onder toezicht worden gehouden. Houd erme rekening dat koelmiddelen geurloos kunnen zijn.

1.1 Belangrijke opmerkingen

1. Stel het systeem niet in werking zonder het luchtfilter.
2. Stel het systeem niet in werking in de nabijheid van een warmtebron of open vuur.
3. Stel het systeem buiten niet bloot aan direct zonlicht en regen.

4. Bewaar of verplaats het systeem altijd rechtop.

5. Tijdens de werking of net erna het apparaat niet bedekken.

6. Zorg vóór opslag altijd dat al het condensatiewater uit het systeem verwijderd is.

1.2 Belangrijke zaken bij het gebruik van uw airconditioner

OPGELET!

Waarschuwingen voor gebruik

• Wijzig geen enkel onderdeel van dit product.
• Steek niets in onderdelen van dit systeem.
• Zorg ervoor dat de stroomtoevoer de gepaste spanning heeft. Gebruik uitsluitend netstroom van 220 - 240 V, 50 Hz,10 A. Het gebruik van netstroom met een onjuiste spanning kan leiden tot schade aan het apparaat en mogelijk brandgevaar opleveren.
• Gebruik altijd een stroomonderbreker met explosiebeveiliging of zekering met de juiste spanningswaarde. Gebruik in geen geval draad, pennen of andere objecten in plaats van een geschikte zekering.
• Bij een afwijking van de airconditioner (bijv. een brandgeur) mag de stekker niet onmiddellijk worden uitgetrokken. Open eerst het raam voor ventilatie, schakel vervolgens het systeem uit en schakel dan de voeding uit.

OPGELET!

Waarschuwing m.b.t. het netsnoer

• Deze stekker mag uitsluitend in een geschikt wandstopcontact gestoken worden. Niet gebruiken in combinatie met verlengsnoeren.
• Duw de stekker stevig in het stopcontact en zorg ervoor dat deze niet los zit.
• Het netsnoer niet vervormen of wijzigen en er niet aan trekken of het onderdompelen in water. Door

aan het netsnoer te trekken of het niet juist te gebruiken kan er schade aan het apparaat optreden en kunnen er elektrische schokken optreden.

- Als het netsnoer beschadigd is, moet de fabrikant of diens technische dienst of een gekwalificeerd persoon dit vervangen teneinde gevaarlijke situaties te voorkomen. Gebruik uitsluitend door de fabrikant gespecificeerde netsnoeren als vervanging.

- Dit apparaat moet geaard worden. Dit apparaat is uitgerust met een netsnoer met aardingskabel. De stekker moet in een stopcontact worden gestoken dat goed is geïnstalleerd en geaard. De vierkante aardingspen van deze stekker (alleen voor het VK) mag in geen geval afgeknipt of verwijderd worden.

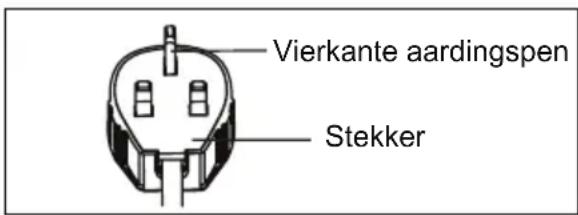

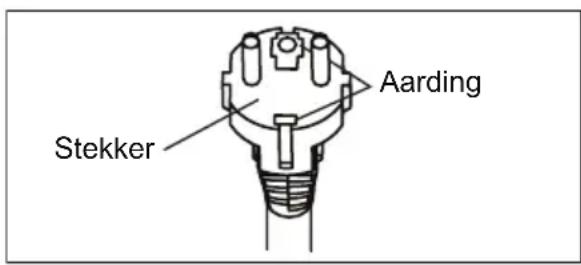

Stekker Aarding

Vierkante aardingspen Stekker

(uitsluitend voor het VK)

1.3 Veiligheidsinstructies voor gebruik

• Zorg ervoor dat het systeem is uitgeschakeld en losgekoppeld van het stroomnet alvorens enige onderhoudswerkzaamheden of reiniging worden uitgevoerd.
• Plaats het systeem bij de vervanging van de filters niet in de buurt van een hittebron of een open vuur.

• Gooi of giet geen water rechtstreeks op het apparaat. Water kan elektrische schokken of schade aan het apparaat veroorzaken.

• Bij het verplaatsen van de airconditioner moet het water uit het systeem worden afgevoerd. Als er water in het reservoir blijft, kan dit tijdens het verplaatsen uit het apparaat stromen.

• Voor een goede afvoer mag de afvoerslang niet geknikt zijn of opgetild worden tijdens de dehumidificatie-modus. Als dit wel gebeurt, kan er water uit het apparaat stromen.
• Tijdens het gebruik mag de temperatuur rond de afvoerslang niet onder het vriespunt liggen. Afvoerwater kan dan bevriezen in de slang, waardoor het water in het systeem uit het apparaat stroomt.
• Blokkeer de luchtuitlaat niet met objecten. De koelingprestaties kunnen dan verminderen of geheel stoppen.
• Voorzie een lekstroomapparaat (RCD) met explosiebeveiliging ter bescherming tegen elektrische schokken, in overeenstemming met de Britse norm en bedradingsrichtlijnen.
• Langdurige blootstelling aan een directe luchtstroming kan schadelijk zijn voor uw gezondheid. Stel bewoners, huisdieren of planten niet langdurig bloot aan directe luchtstromen.
• Gebruik deze airconditioner niet voor onbeoogde bijzondere doeleinden (bijvoorbeeld het bewaren van precisie-instrumenten, voedsel, huisdieren, planten en kunstobjecten). Dit kan schadelijk zijn voor zulke eigendommen.
• Gebruik geen middelen die het ontdooien versnellen of reinigingsmiddelen anders dan de middelen die door de fabrikant worden aanbevolen.
• Het apparaat moet worden bewaard in een ruimte zonder permanent werkende ontstekingsbronnen (bijvoorbeeld: open vlammen, een werkend gasapparaat of een werkende elektrische verwarming).
• Niet doorboren of verbranden.

• U moet de nationale gasvoorschriften naleven.

• Houd de ventilatie-openingen altijd vrij van obstructies.

• Het apparaat moet worden opgeslagen in een goedgeventileerde ruimte die groter is dan 12 m ^2 .

OPMERKING: CONTROLEER OP HET PLAATJE WELK TYPE KOELGAS WORDT GEBRUIKT IN UW APPARAAT.

! WAARSCHUWING!

Specifieke informatie over apparaten met R290 koelgas.

• Lees grondig alle waarschuwingen.
• Gebruik bij het ontdooien en reinigen van het apparaat geen andere gereedschappen dan de gereedschappen aanbevolen door het productiebedrijf.
• Het apparaat moet worden geplaatst in een ruimte zonder permanente ontstekingsbronnen (bijvoorbeeld: open vlammen, gasapparaten of elektrische apparaten in werking).
• Het mag niet worden doorprikt of verbrand.
• Koelgassen kunnen geurloos zijn.
• Het apparaat moet worden geïnstalleerd, gebruikt en bewaard in een ruimte die groter is dan 12 m ^2 .
• Dit apparaat bevat een aantal grammen R290 koelgas (zie het typeplaatje achteraan op het systeem).
• R290 is een koelgas dat voldoet aan de Europese milieurichtlijnen. Geen enkel onderdeel van het koelcircuit mag worden doorprikt.
• Als het apparaat geïnstalleerd, gebruikt of bewaard wordt in een niet-geventileerde ruimte, moet deze ruimte ontworpen zijn om de opbouw van koelmiddellekken te voorkomen, omdat deze lekken leiden tot een risico op brand of explosies door de ontsteking van het koelmiddel, die wordt veroorzaakt door elektrische verwarming, elektrische kachels of andere ontstekingsbronnen.
• Het apparaat moet zodanig worden bewaard dat mechanische defecten worden voorkomen.

- Personen die het koelcircuit gebruiken of er werkzaamheden aan uitvoeren, moeten beschikken over de juiste certificaten, verstrekt door een geaccrediteerde organisatie, die een garantie biedt van bevoegdheid in de behandeling van koelmiddelen, in overeenstemming met een specifieke beoordeling erkend door verenigingen in de sector.

- Reparaties moeten worden uitgevoerd op basis van de aanbevelingen van het productiebedrijf. Onderhoud en reparaties waarvoor de assistentie van ander gekwalificeerd personeel nodig is, moeten worden uitgevoerd onder toezicht van een persoon die is aangeduid voor het gebruik van ontvlambare koelmiddelen.

1.4 Extra informatie

Transport van apparatuur dat ontvlambaar koelmiddel bevat

Zie de transportvoorschriften.

Markeren van apparatuur met behulp van signalisatie

Zie de lokale voorschriften.

Wegdoen van apparatuur dat ontvlambaar koelmiddel bevat

Zie de nationale voorschriften.

Opslag van apparatuur/apparaten

De opslag van apparaten moet gebeuren in overeenstemming met de instructies van de fabrikant.

Opslag van verpakte (onverkochte) apparatuur

De bescherming van de opslagverpakking moet zodanig worden geconstrueerd dat mechanische schade aan de apparatuur binnen de verpakking geen lekkage van het koelmiddel zal veroorzaken. Het maximale aantal stuks apparatuur dat bij elkaar mag worden opgeborgen, wordt bepaald door de lokale voorschriften.

2. VEILIGHEIDSINSTRUCTIES

2.1 Opmerkingen m.b.t. de bediening/werking

• Wacht 4 minuten tot de compressor opnieuw begint te koelen. Als u de airconditioner uitschakelt en onmiddellijk opnieuw herstart, wacht dan 4 minuten tot de compressor de koeling opnieuw inschakelt. Het systeem bevat een elektronisch toestel dat, uit veiligheidsoverwegingen, de compressor 4 minuten inactief houdt.
• In geval van een stroomstoring tijdens gebruik, wacht 4 minuten alvorens het systeem te herstarten. Nadat de stroom opnieuw is ingeschakeld, herstart de airconditioner. Indien de stroomtoevoer minder dan vier minuten uitgeschakeld was, wacht dan ten minste vier minuten alvorens het systeem opnieuw te starten. Als u de airconditioner sneller herstart, zorgt een beveiligingsapparaat in het systeem er mogelijk voor dat de compressor wordt uitgeschakeld. Dit beveiligingsapparaat zal de koeling ongeveer 5 minuten verhinderen. Alle eerdere instelling zullen worden geannuleerd en het systeem keert terug naar de startinstellingen.
• Als u het systeem uitschakelt in de koelmodus, wordt de compressor onmiddellijk uitgeschakeld, en stopt de bovenste/onderste ventilatormotor na 5 seconden met werken; als het systeem eerst in koelmodus en daarna in ventilatormodus wordt gebruikt, wordt de compressor onmiddellijk uitgeschakeld, en stopt de onderste ventilatormotor na 5 seconden met werken; als het systeem eerst in koelmodus en daarna in verwarmingsmodus wordt gebruikt, wordt de compressor onmiddellijk uitgeschakeld, en stopt de onderste ventilatormotor na 30 seconden met werken.
• Werking bij lage temperaturen: Bevriest uw systeem? Dit kan

Om letsel bij de gebruiker of andere personen en schade aan eigendommen te vermijden, moeten volgende instructies strikt worden nageleefd.

gebeuren wanneer het systeem bij lage omgevingstemperaturen wordt ingesteld op een temperatuur rond 18 °C, met name's nachts. In dat geval zal een verdere temperatuurdaling ervoor zorgen dat het systeem bevriest. Stel het systeem in op een hogere temperatuur om te voorkomen dat het bevriest.

• De dehumidificatie-modus verhoogt de kamertemperatuur. Het systeem genereert warmte tijdens de dehumidificatie-modus en de kamertemperatuur zal stijgen. Er zal warme lucht uit de luchtuitlaat komen, maar dat is normaal en wijst niet op een probleem met het systeem.
• In de koelmodus blaast de airconditioner de warme lucht die het systeem genereert uit de kamer via de afvoerslang. Ondertussen komt dezelfde hoeveelheid lucht van buitenaf door eventuele openingen in de kamer binnen.
• Enige persoon die is betrokken bij werken aan of ingebruikstelling van een koelcircuit moet een actueel, geldig certificaat van een in de industrie geaccrediteerde beoordelingsinstantie bezitten, die zijn/haar competentie in het veilig hanteren van koelmiddel in overeenstemming met een in de industrie erkende beoordelingsspecificatie autoriseert.
• Onderhoud mag uitsluitend worden uitgevoerd zoals aanbevolen door de fabrikant van de apparatuur. Onderhoud en reparaties waarvoor de assistentie van ander deskundig personeel nodig is, moet worden uitgevoerd onder toezicht van de persoon die competent is in het gebruik van ontvlambare koelmiddelen.
• Het werktemperatuurbereik van de airconditioner is 16-35 °C (60-95 °F) onder koelmodus; 5-27 °C (41-80 °F) onder verwarmingsmodus.

Onjuiste werking/bediening wegens het negeren van instructies kan letsels of schade veroorzaken.

De ernst hiervan wordt aangeduid d.m.v. volgende indicaties:

WAARSCHUWING!

Dit symbool duidt op de mogelijkheid van dood of ernstig letsel.

OPGELET!

Dit symbool duidt op een gevaar voor letsels of schade aan eigendommen

De betekenis van de symbolen die in deze handleiding worden gebruikt, wordt hieronder weergegeven:

Dit symbool betekent dat u dit nooit mag doen.

Dit symbool betekent dat u dit altijd moet doen.

2.2 Waarschuwing tijdens gebruik

WAARSCHUWING!

Waarschuwing tijdens gebruik

Waarschuwing Betekenis
Steek de stekker correct in het stopcontact	Gevaar voor elektrische schokken, brand en explosie door oververhitting
Het systeem nooit starten of stoppen door de stekker in of uit te trekken	Dit kan elektrische schokken, brand en explosies veroorzaken door verhitting
Beschadig het netsnoer niet en gebruik geen onbekende/andere netsnoeren	Dit kan elektrische schokken, brand en explosies. Als de voedingskabel beschadigd is, moet de fabrikant of diens technische dienst of een gekwalificeerd persoon deze vervangen teneinde gevaarlijke situaties te voorkomen
Pas de lengte van het netsnoer niet aan en sluit geen andere apparaten aan op hetzelfde stopcontact	Dit kan elektrische schokken, brand en explosies veroorzaken door verhitting
Gebruik het systeem niet met natte handen of in een vochtige omgeving	Dit kan een elektrische schok veroorzaken
Richt de luchtstroom niet naar personen	Dit kan de gezondheid schaden
Zorg altijd voor een correcte aarding Onjuiste aarding kan leiden tot een elektrische schok.
Laat geen water in elektrische onderdelen stromen	Dit kan leiden tot storingen of elektrische schokken
Monteer altijd een stroomonderbreker en een afzonderlijk stroomcircuit	Een verkeerde installatie kan leiden tot elektrische schokken, brand en explosies
Haal het systeem uit het stopcontact als er geluiden, geur of rook uit komt	Dit kan leiden tot elektrische schokken, brand en explosies
Gebruik het stopcontact niet als dit los of beschadigd blijkt	Dit kan leiden tot elektrische schokken, brand en explosies
Open het systeem niet tijdens de werking	Dit kan leiden tot elektrische schokken, brand en explosies
Houd vuurwapens uit de buurt	Dit kan leiden tot brand en explosies
Gebruik het netsnoer niet in de nabijheid van verwarmingstoestellen	Dit kan leiden tot elektrische schokken, brand en explosies
Gebruik het netsnoer niet in de nabijheid van brandbare gassen of explosieven, zoals benzine, benzeen, thinner, enz.	Dit kan leiden tot elektrische schokken, brand en explosies

Waarschuwing Betekenis

Als er een gaslek is van een ander apparaat, Gevaar voor explosie, brand en brandwonden verlucht de kamer alvorens de airconditioner in te schakelen

Het systeem nooit demonteren of wijzigen Het kan brand en een elektrische schok veroorzaken

OPGELET!

Let op Betekenis
Als het luchtfilter verwijderd moet worden, raak dan de metalen onderdelen van het systeem niet aan	Dit kan letsel veroorzaken
Reinig de airconditioner niet met water Water	kan in het systeem terechtkomen en de isolatie beschadigen. Het kan een elektrische schok veroorzaken
Verlucht de kamer goed indien het systeem gebruikt wordt in combinatie met een kachel, enz.	Er kan een tekort aan zuurstof optreden
Als het systeem moet gereinigd worden, schakel het uit en zet de stroomonderbreker uit	Reinig de eenheid niet wanneer de stroom ingeschakeld is; dit kan brand, explosies en elektrische schokken veroorzaken, alsook letsel
Plaats een huisdier of plant nooit op een plaats waar ze blootgesteld zijn aan directe luchtstroom	Dit kan schadelijk zijn voor uw huisdier of planten
Niet gebruiken voor bijzondere doeleinden Gebruik deze airconditioner niet om precisie-instrumenten, voedsel, huisdieren, planten en kunstobjecten te bewaren.Dit kan leiden tot nadelig zijn voor de kwaliteit, enz.
Stop onmiddellijk de werking en sluit het venster bij storm of cyclonen	Het gebruik met geopende vensters zorgt mogelijk voor een nat interieur of meubilair
Neem de stekker op de kop vast wanneer u deze uit het stopcontact haalt	Gevaar voor elektrische schokken en lichamelijk letsel
Schakel de hoofdschakelaar uit wanneer u het systeem lange tijd niet gebruikt	Er kunnen storingen of brand en explosies ontstaan
Plaats geen objecten rond luchtinlaten of in de luchtafvoer	Dit kan schade aan het apparaat of ongevallen veroorzaken
Plaats de filters altijd stevig terug. Reinig het filter elke twee weken	Werking/bediening zonder filters kan storingen veroorzaken
Gebruik geen sterke reinigingsmiddelen zoals was of verdunners - gebruik een zachte doek	De kleuren kunnen verbleken of er kunnen krassen op het oppervlak ontstaan
Plaats geen zware objecten op het netsnoer en zorg dat het snoer niet wordt ingedrukt	Er is gevaar voor brand, explosies of elektrische schokken
Drink geen water dat uit de airconditioner afkomstig is	Het bevat verontreinigingen die u ziek kunnen maken
Wees zorgvuldig bij het uitpakken en monteren	Scherpe randen kunnen letsels veroorzaken

Let op Betekenis

Indien er water in het systeem terecht komt, schakelt u het systeem uit via de stekker en schakelt u de stroomonderbreker uit. Isoleer de stroomtoevoer door de stekker uit het stopcontact te halen en neem contact met een bevoegd monteur Gevaar voor elektrische schokken en schade

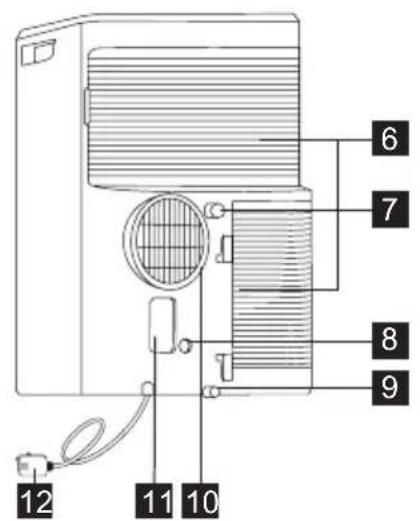

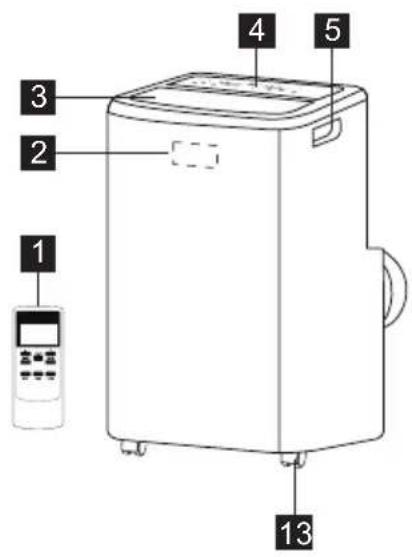

3. OMSCHRIJVING

1 2 3 4 5 13

6 7 8 9 12 11 10

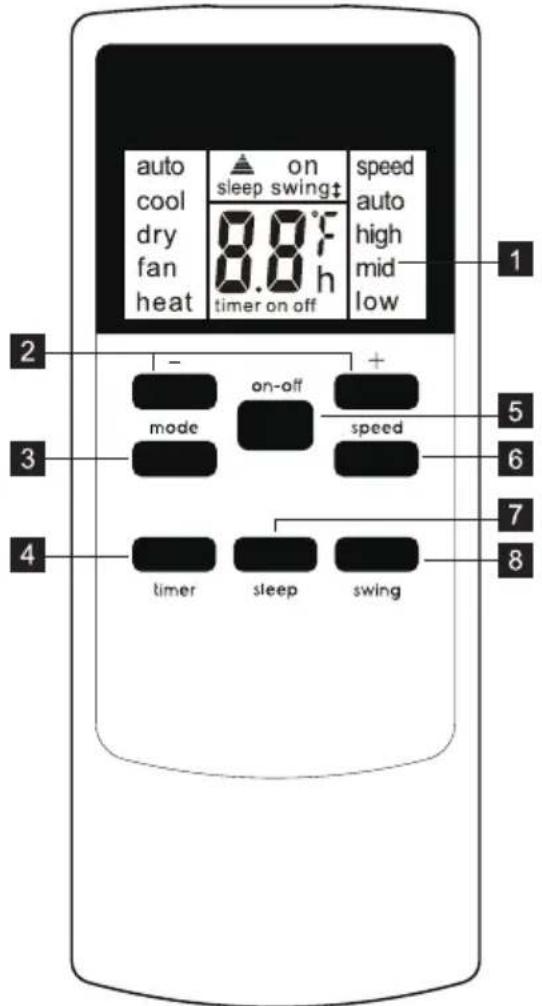

1 Afstandsbediening
2 Signaalontvanger
3 Kamerluchtuitlaat
4 Bedieningspaneel
5 Handgrepen (beide zijden)
6 Luchtinlaat

7 Permanente afvoeruitlaat
8 Afvoeruitlaat pomp

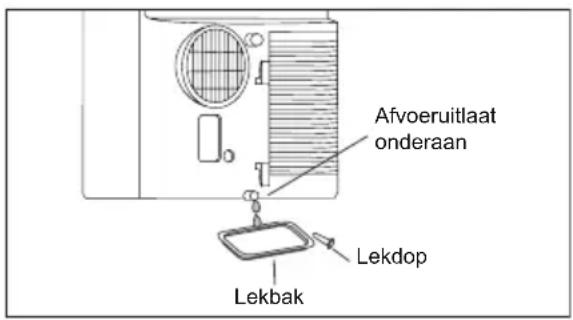

9 Afvoeruitlaat onderaan
10 Luchtuitlaat
11 Stekkeraansluiting
12 Stroomkabel
13 Zwenkwiel

4. MEEGELEVERDE ACCESSOIRES

ONDERDELEN NAAM VAN HET ONDERDEEL: HOEVEELHEID:
	Adapter A, uitlaatkanaal, Adapter B (plat mondstuk),	1 set
2	Afvoerslang 1 stuk
3	Afstandsbediening 1 set
4 [BWTZ]	Batterij (R03P 'AAA' 1,5 V) 2 stuks

- Controleer of alle accessoires in de verpakking zitten en raadpleeg de montage-instructies voor het gebruik ervan.

5. INSTALLATIE-INSTRUCTIES

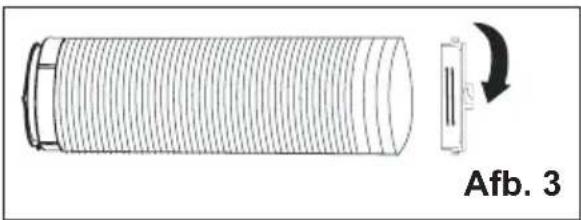

5.1 Warme lucht afvoeren

In de Koelmodus moet het apparaat dicht bij een venster of opening worden geplaatst zodat de warme luchtafvoer naar buiten kan worden geleid. Plaats het systeem eerst op een vlakke vloer en zorg ervoor dat er minimaal 50 cm speling is rond het systeem, en dat het zich in de nabijheid van een stopcontact bevindt.

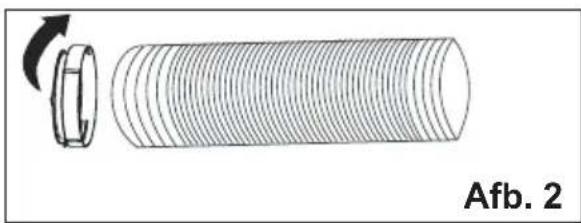

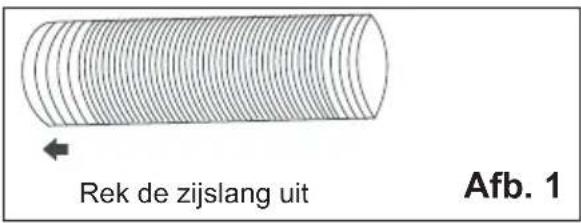

1. Neem een van de uiteinden van de slang (Afb. 1) en schroef de slang vast aan de adapter (Afb. 2).

Rek de zijslang uit Afb. 1

Adapter A is voor dit systeem al op de slang geschroefd.

1. Neem het andere uiteinde van de slang en schroef dit vast aan adapter B (Afb. 3).

1. Monteer adapter B in de vensterschuifkit en dichting. (Afb. 5&6)

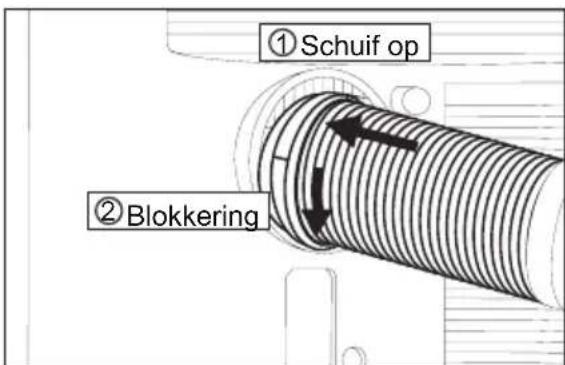

① Schuif op ② Blokkering

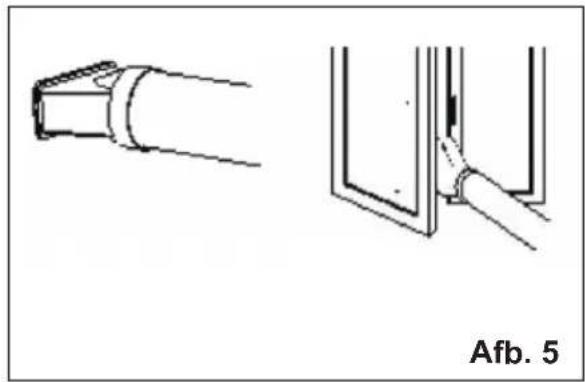

1. Bevestig adapter B in het venster. (Afb. 5)

De slang is oorspronkelijk 38 cm lang maar kan verlengd worden tot 150 cm. Het is echter aanbevolen om ze niet langer te maken dan nodig. Zorg er ook voor dat de slang geen scherpe bochten maakt. (Afb. 6)

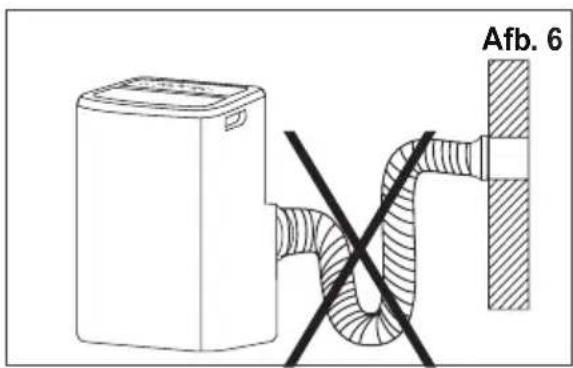

Afb. 6

Afb. 4

6. KENMERKEN VAN DE AIRCONDITIONER

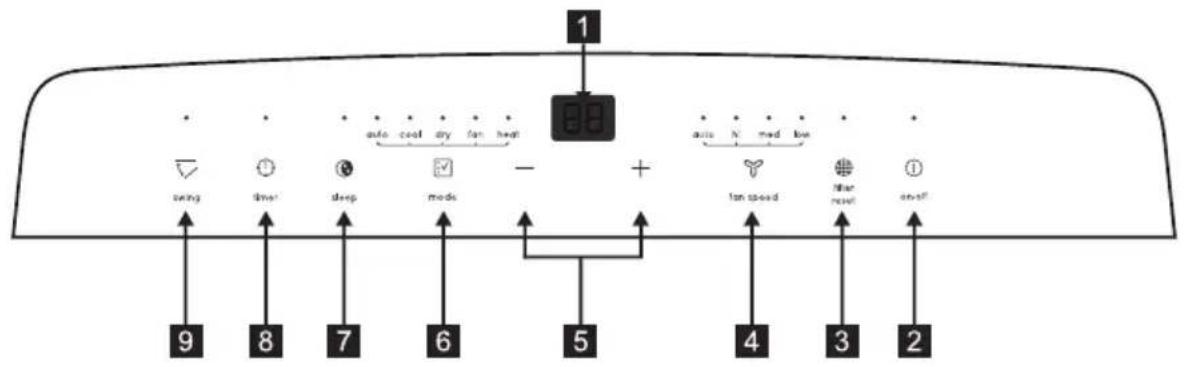

6.1 BEDIENINGSPANEEEL

1 Geeft temperatuur/tijd weer
2 AAN/UIT zetten
3 Filter resetten
4 Ventilatorsnelheid
5 Temperatuur of timer aanpassen

6 Modusselectie
7 Sleep
8 Timer
9 Zwenken

7. BEDIENINGSINSTRUCTIES

Sommige van de volgende instructies kunnen uitsluitend worden gebruikt door gebruik te maken van het bedieningspaneel.

7.1 Gebruik van het bedieningspaneel

Verwarmingsmodus (op sommige modellen)

In deze modus MOET de uitlaatadapterslang worden gebruikt.

1. Druk op de 'mode'-toets tot het indicatielampje 'Heat' brandt.

2. Druk op de 'fan speed'-toets voor de gewenste ventilatorsnelheid, in overeenstemming met het oplichten van het indicatielampje van de ventilatorsnelheid. U kunt de ventilatorsnelheid in de onderstaande volgorde selecteren: 'auto' → 'hi' → 'med' → 'low' → 'auto'.

3. Druk op de toets 'of' om de gewenste temperatuur te selecteren.

4. Aangesloten afvoerslang. Raadpleeg hoofdstuk 7.4 Afvoer.

Koelmodus

In deze modus MOET de uitlaatadapterslang worden gebruikt.

1. Druk op de 'mode'-toets tot het indicatielampje van de Koelmodus brandt.
2. Druk op de 'fan speed'-toets voor de gewenste ventilatorsnelheid, in overeenstemming met het oplichten van het indicatielampje van de ventilatorsnelheid. U kunt de ventilatorsnelheid in de onderstaande volgorde selecteren: 'auto' → 'hi' → 'med' → 'low' → 'auto'.
3. Druk op de toets 'of' om de gewenste temperatuur te selecteren.

Het is niet nodig om de afvoerslang in de mode 'Cool' te gebruiken.

Droogmodus

Druk op de 'mode'-toets tot het indicatielampje van de Droogmodus brandt. Op het scherm wordt de kamertemperatuur weergegeven.

Tegelijkertijd brandt het 'low'-indicatielampje van de ventilator.

Opmerking: In deze modus kan de ventilatorsnelheid niet worden geselecteerd.

Fan mode

In deze modus moet u de uitlaat- of afvoerslang niet gebruiken.

1. Druk op de 'mode'-toets tot het indicatielampje van de Ventilatiemodus brandt.
2. Druk op de 'Fan speed'-toets voor de gewenste ventilatorsnelheid.
3. De ventilator werkt op de geselecteerde snelheid en het display geeft de kamertemperatuur weer.

Opmerking: In deze modus kan de auto-snelheid niet worden geselecteerd.

Automatische modus

In deze modus moet de uitlaatslang altijd aangesloten zijn.

Wanneer u de airconditioner in de Auto- modus zet, zal deze automatisch koeling, verwarming (niet van toepassing bij modellen die uitsluitend koelen) of ventilatie, afhankelijk van de temperatuur die u selecteerde en de temperatuur in de kamer. De airconditioner zal de kamertemperatuur automatisch regelen volgens het door u ingestelde temperatuurinstelpunt. In de AUTO-modus kunt u de ventilatorsnelheid niet kiezen.

1. Druk op de 'mode'-toets tot het indicatielampje 'Auto mode' brandt. Als de 'Auto mode' is geselecteerd, werkt de eenheid automatisch in overeenstemming met de werkelijke temperatuur van de lucht in de kamer.

Timermodus

Met de timer kan de gebruiker het opstarten of uitschakelen van het systeem vertragen.

Het opstarten vertragen

Steek de stekker van het systeem in, zodat het in stand-by. Druk op de 'timer'-toets. Het indicatielampje van de Timer gaat branden en het aantal uren dat wordt weergegeven op het scherm is '0.0'. Tip de pijl OMHOOG+' of de pijl OMLAAG ' aan of houd deze ingedrukt om de uitgestelde starttijd te wijzigen in stappen van 0,5 uur tot 10 uren, en vervolgens in stappen van 1 uur tot 24 uren. Druk binen 5 seconden opnieuwop de 'timer'-toets, en de timerinstelling wordt onmiddellijk afgesloten.

Na 5 seconden wordt de timerfunctie ingeschakeld, en wordt op het display opnieuw de temperatuur weergegeven. De sturing start het aftelmechanisme voor de resterende tijd tot het opstarten.

Het systeem zal worden opgestart in de vooraf ingestelde modus.

Druk om de instelling te annuleren opnieuw op de 'timer'-toets. De resterende tijd wordt weergegeven. Als de toets nogmaals wordt ingedrukt, wordt de functie afgesloten. U kunt de instelling ook annuleren door op de 'on/off'-toets te drukken. Na het annuleren van de instelling wordt het indicatielampje van de timer uitgeschakeld.

Het afsluiten vertragen

U kunt het afsluiten vertragen wanneer het systeem is ingeschakeld. Druk op de 'timer'-toets. Het indicatielampje van de Timer gaat branden en het aantal uren dat wordt weergegeven op het scherm is '0.0'. Tip de pijl OMHOOG ‡ of de pijl OMLAAG '←aan of houd deze ingedrukt om de uitgestelde stoptijd te wijzigen in stappen van 0,5 uur tot 10 uren, en vervolgens in stappen van 1 uur tot 24 uren. Druk binnen 5 seconden opnieuw op de 'timer'-toets, en de timerinstelling wordt onmiddellijk afgesloten. Na 5 seconden wordt de timerfunctie ingeschakeld, en wordt op het display opnieuw de temperatuur weergegeven. De sturing start het aftelmechanisme voor de resterende tijd tot het afsluiten. Druk om de instelling te annuleren opnieuw op de 'timer'-toets. De resterende tijd wordt weergegeven. Als de toets nogmaals wordt ingedrukt, wordt de functie afgesloten. U kunt de instelling ook annuleren door op de 'on/off'-toets te drukken. Na het annuleren van de instelling wordt het indicatielampje van de timer uitgeschakeld.

Slaapstand

Activeer deze functie om een comfortabele temperatuur te verkrijgen en energie te helpen besparen. Alleen wanneer het systeem in de modus Koelen, Verwarmen of auto staat, kunt u drukken op de 'sleep'-toets om het systeem te laten werken in de Slaapstand. Opmerking: Zie pagina 17 voor de details over de 'Sleep'-modus.

Functie Spleet zwenken

Druk op de toets 'zwenken' om de functie voor het zwenken van de spleet in te schakelen. De spleet op het bovenste paneel zal omhoog en omlaag zwenken. Druk opnieuw op deze toets om de functie voor het zwenken van de spleet uit te schakelen.

°F/°C-functie

Druk de toetsen 'en 'hanger dan 3 seconden tegelijk in om te schakelen tussen graden Fahrenheit en graden Celsius. In de modus Drogen/Ventilator kunt u °F/°C niet selecteren.

Filter resetten

Dit is een herinneringsfunctie voor de reiniging van het luchtfilter (Zie Onderhoud en reiniging), voor een efficiëntere werking. Het indicatielampje van het filter gaat branden na 250 uur werking. Om het filter te resetten na de reiniging ervan, drukt u op de toets 'filter reset'. Het 'filter'-indicatielampje gaat uit.

7.2 Afstandsbediening

1 Scherm Afstandsbediening
2 Temp/Timer setting button
3 Modustoets
4 Timer-toets
5 Aan-/Uit-toets
6 Snelheidstoets
7 Sleep-toets
8 Zwenktoets

Installatie van batterij en belangrijke instructies

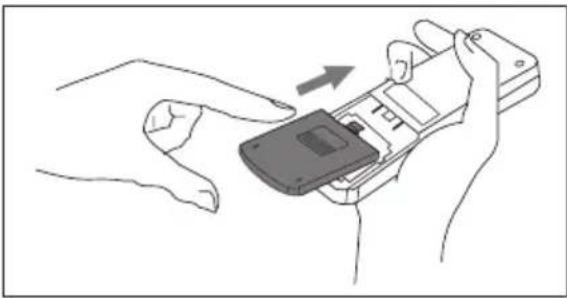

Open het deksel aan de achterkant van de afstandsbediening.

Plaats de bijgeleverde batterijen correct (zie de instructies in het batterijvak).

Sluit het deksel.

Volg om oude batterijen (die opgebruikt zijn) te vervangen door twee nieuwe R03P 'AAA' 1,5 V batterijen, volgt u de bovenvermelde stappen.

Als de afstandsbediening wordt vervangen of wordt weggegooid, moeten de batterijen worden verwijderd en worden weggegooid in overeenstemming met de lokale wetgeving, omdat ze schadelijk zijn voor het milieu.

Nieuwe en oude batterijen niet samen gebruiken.

Gebruik geen combinatie van alkaline, standaard (koolstof-zink) of herlaadbare (nikkel-cadmium) accu's.

Gooi batterijen nooit in een vuur.

Batterijen kunnen exploderen of lekken. Als de afstandsbediening lang niet word gebruikt, verwijder dan de batterijen uit de afstandsbediening.

De afstandsbediening moet uiterst voorzichtig worden behandeld. Laat ze niet vallen of stel ze niet bloot aan direct zonlicht of warmtebronnen.

Dit apparaat voldoet aan Deel 15 van de FCC-voorschriften. De werking is onderhevig aan de volgende twee voorwaarden:

(1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet eventuele ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

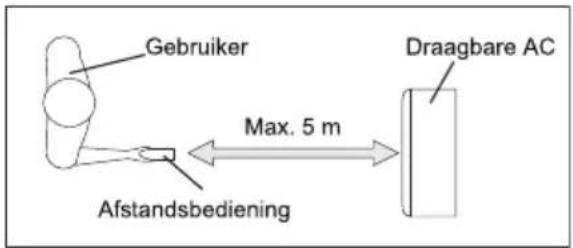

Richt de afstandsbediening naar de locatie van de signaalontvanger.

De afstandsbediening mag niet verder dan 5 meter verwijderd zijn van het systeem (zonder obstakels tussen de afstandsbediening en het systeem).

Gebruiker Afstandsbediening Max. 5 m Draagbare AC

Het gebruik van de afstandsbediening

HET SYSTEEM INSCHAKELEN

Steek de stekker in en druk vervolgens op de 'on/off'-toets (het systeem werkt wanneer het wordt ingeschakeld op de laatste instelling voor de uitschakeling. Druk om het systeem uit te schakelen nogmaals op de 'on/off'-toets, en trek de stekker uit.

Schakel het systeem altijd uit door de 'on/off'-toets in te drukken, en wacht enkele seconden alvorens de stekker uit te trekken.

Koelmodus

Druk op de 'mode'-toets tot links op het LCD-scherm 'cool' wordt weergegeven. Druk op de toets 'fan speed' om de ventilatorsnelheid 'auto', 'high', 'mid' en 'low' in te stellen. Druk op de toets 'en 'om de gewenste temperatuur te selecteren.

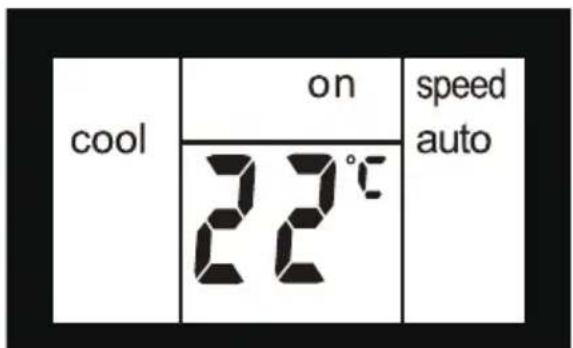

cool on speed auto 22°C

Droogmodus

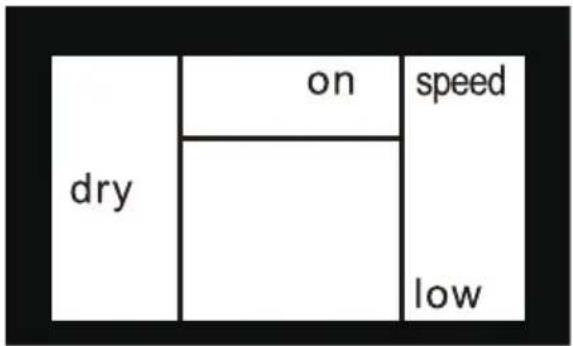

Druk op de 'mode'-toets tot links op het LCD-scherm 'dry' wordt weergegeven. Tegelijkertijd verschijnt het 'low'-symbool van de ventilator op het scherm. Opmerking: In deze modus kan de ventilatorsnelheid niet worden geselecteerd.

Druk op de 'mode'-toets tot links op het LCD-scherm 'fan' wordt weergegeven. In deze modus kunt u de ventilatorsnelheid 'high', 'mid' of 'low' selecteren door de toets van de Ventilatorsnelheid in te drukken en het schema te raadplegen. Opmerking: In deze modus moet de luchtuitlaatslang niet aangesloten zijn.

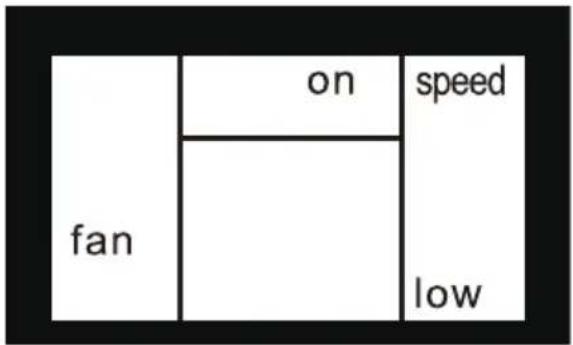

fan on speed low

Verwarmingsmodus (alleen voor Heat & Cool-modellen)

Druk op de 'mode'-toets tot links op het LCD-scherm 'heat' wordt weergegeven. Druk op de toets 'fan speed' om de ventilatorsnelheid 'auto', 'high', 'mid' en 'low' in te stellen. Druk op de toets '—en ' 'om de gewenste temperatuur te selecteren.

AUTO-modus

Druk op de 'mode'-toets tot bovenaan op het LCD-scherm 'auto' wordt weergegeven. In de AUTO-modus kunt u de ventilatorsnelheid niet selecteren. Druk op de toets 'en 'om de gewenste temperatuur te selecteren.

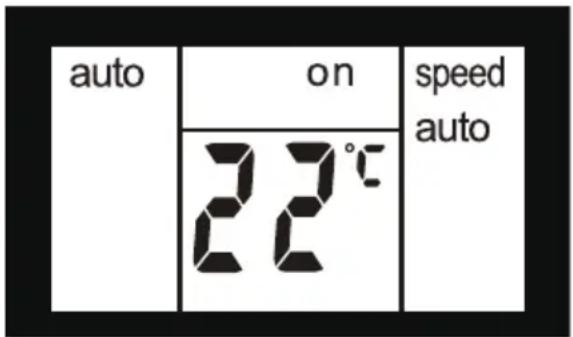

auto on speed auto 22°C

Slaapstand

Wanneer het systeem in de modus Koelen, Verwarmen of auto staat, kunt u drukken op de 'sleep'-toets om het systeem te laten werken in de Slaapstand. In deze modus wordt de ventilatorsnelheid automatisch ingesteld op 'auto', en deze instelling kan niet worden gewijzigd.

In de modus Koelen/Verwarmen stijgt/ daalt de temperatuur met 1 °C 30 minuten na het selecteren van de modus.

De temperatuur zal dan na 30 minuten nogmaals met 1 °C stijgen/dalen. Deze nieuwe temperatuur zal gedurende 7 uren worden gehandhaafd en daarna keert het systeem terug naar de oorspronkelijk ingestelde temperatuur. Vervolgens wordt de 'Sleep'-modus afgesloten en wordt het systeem automatisch uitgeschakeld. Het programma van de 'Sleep'-modus kan op ieder tijdstip worden geannuleerd door op de 'Sleep', de 'mode'- of de 'fan speed'-toets te drukken.

Opmerking: In de Ventilator- of Drogenmodus kan de Slaapstand niet worden ingesteld.

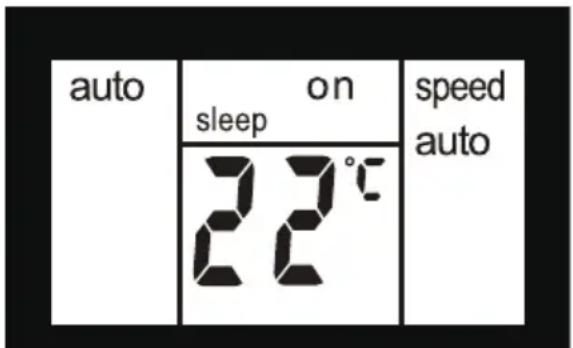

auto sleep on 22°C speed auto

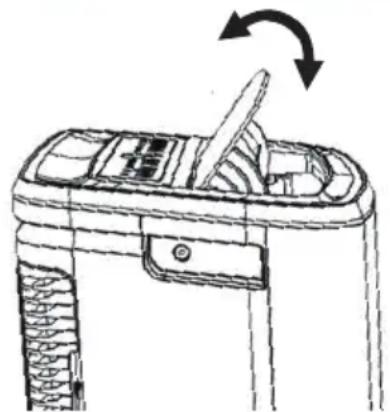

Functie Spleet zwenken

Druk op de 'zwenk'-toets om de functie voor het zwenken van de spleet in te schakelen. Bovenaan op het scherm wordt dan 'zwenk' weergegeven. De spleet op het bovenste paneel zal omhoog en omlaag zwenken.

Druk opnieuw op deze toets om de functie voor het zwenken van de spleet uit te schakelen.

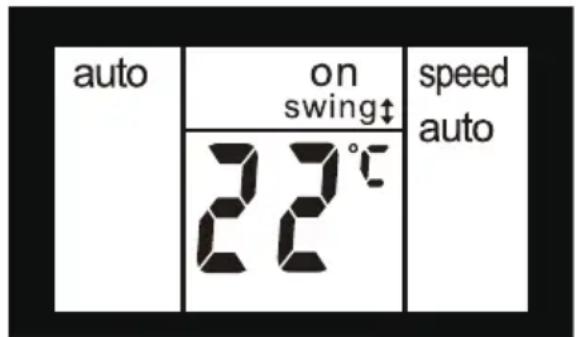

auto on swing↑ speed auto 22°C

Druk de toetsen 'en 'anger dan 3 seconden tegelijk in om te schakelen tussen graden Fahrenheit en graden Celsius. In de modus Drogen/Ventilator kunt u °F/°C niet selecteren.

Timermodus

Het opstarten vertragen

Steek de stekker van het systeem in, zodat het in stand-by. Druk op de 'timer'-toets. Op het scherm wordt 'timer' en 'h', weergegeven, en 'on' knippert.

Tip de pijl OMHOOG '+of de pijl OMLAAG '+aan of houd deze ingedrukt om de uitgestelde starttijd te wijzigen in stappen van 0,5 uur tot 10 uren, en vervolgens in stappen van 1 uur tot 24 uren. Na 3 seconden wordt de instelling opgeslagen in het geheugen. De sturing start het aftelmechanisme voor de resterende tijd tot het opstarten.

U kunt de 'timer'-toets ook direct opnieuw indrukken. 'on' stopt dan onmiddellijk met knipperen en het systeem wordt opgestart in de vooraf ingestelde modus. U kunt de modus instellen, zodat het systeem op de gewenste wijze wordt opgestart nadat 'on' stopt met knipperen. Druk nogmaals op de 'timer'-toets om de instelling te annuleren.

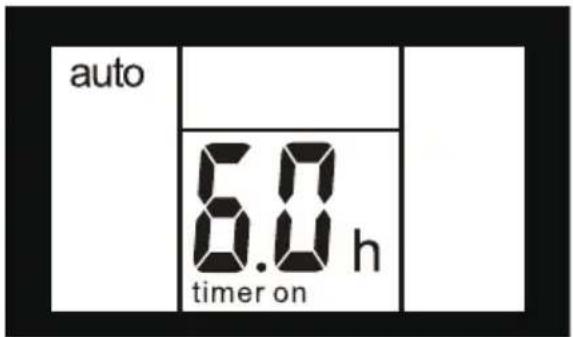

auto 6.0 h timer on

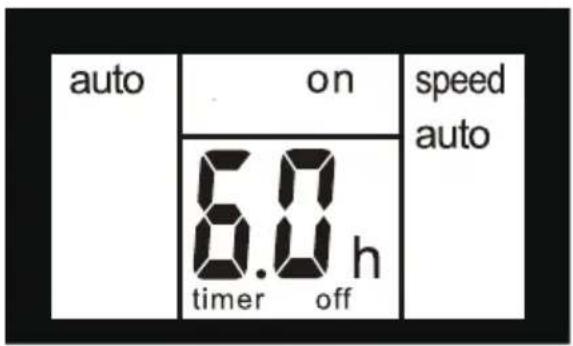

Het afsluiten vertragen

U kunt het afsluiten vertragen wanneer het systeem is ingeschakeld. Druk op de 'timer'-toets. Op het scherm wordt 'timer' en 'h', weergegeven, en 'off' knippert. Tip de pijl OMHOOG '+of de pijl OMLAAG '÷aan of houd deze ingedrukt om de uitgestelde stoptijd te wijzigen in stappen van 0,5 uur tot 10 uren, en vervolgens in stappen van 1 uur tot 24 uren. Na 3 seconden wordt de instelling opgeslagen in het geheugen. Op het display wordt de resterende tijd weergegeven voordat het systeem wordt afgesloten. U kunt de 'timer'-toets ook rechtstreeks terug indrukken. 'off' stopt dan onmiddellijk met knipperen. Druk nogmaals op de 'timer'-toets om de instelling te annuleren.

Als het display 'AS', 'CS' en 'ES' weergeeft, dan is de temperatuursensor defect. Neem contact op met uw erkende AEG-servicecentrum.

Als het display 'L3' weergeeft, dan is de condensator-DC-ventilatormotor defect. Neem contact op met uw erkende AEG-servicecentrum.

Als het display 'P1' weergeeft, dan is de onderste lade vol. Verplaats het systeem dan voorzichtig naar een afvoerlocatie, verwijder de onderste afvoerdop en laat het water wegstromen. Herstart de machine tot het symbool 'P1' verdwijnt. Als de storing aanhoudt, neemt u contact op met de klantendienst.

Als op het display 'E4' wordt weergegeven, is er een storing in de communicatie tussen de PCB van het display en de PCB van de besturingselementen. Neem contact op met uw erkende AEG-servicecentrum.

7.4 Instructie voor afvoer

Permanente afvoer

Tijdens de modus DROGEN of in het warmtepompmodel hebt u een tuinslang (afzonderlijk verkocht) of afvoerslang nodig om het condensatiewater uit de eenheid te verwijderen.

Volg de onderstaande stappen:

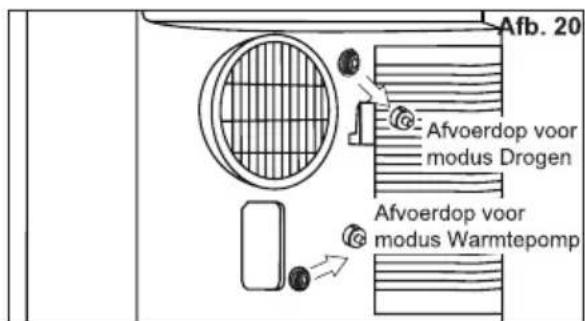

• Schroef de afvoerdop van de permanente afvoeruitlaat los (afb. 20).

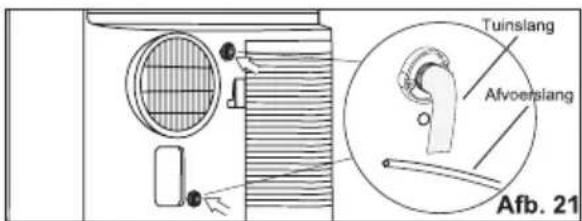

• Sluit één uiteinde van de tuinslang (afzonderlijk verkocht) of afvoerslang aan op de afvoeruitlaat, en steek daarna het andere uiteinde in een afvoer die zich lager bevindt dan de eenheid (afb. 21).

Afb. 20 Afvoerdop voor modus Drogen Afvoerdop voor modus Warmtepomp

Tuinslang Afvoerslang Afb. 21

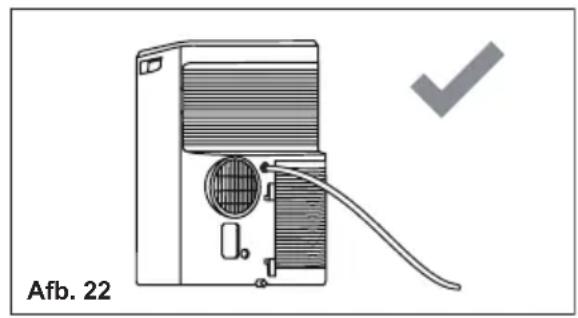

OPMERKING:

• Na het verwijderen van de afvoerdop kan er condensatiewater uitstromen als het systeem werkt in de modus Koelen of de modus Auto. Wanneer u de tuinslang wilt verwijderen, dient u een lekbak te voorzien (niet bijgeleverd), om het condensatiewater van de afvoeruitlaat op te vangen.
• Zorg ervoor dat de hoogte van de afvoer en het gedeelte van de afvoerslang niet hoger zijn dan die van de afvoeruitlaat, omdat de permanente afvoer dan niet goed werkt.
• Tijdens de modus Koelen of Auto wordt aanbevolen de permanente afvoer uit te schakelen door de afvoerdop terug in de afvoeruitlaat te plaatsen, voor maximale prestaties.

Bij opslag tijdens de wintermaanden moet het in het systeem achtergebleven condensatiewater worden verwijderd.

Plaats een lekbak (niet bijgeleverd) onder de afvoeruitlaat onderaan, verwijder vervolgens de afvoerdop, zodat het condensatiewater in de lekbak stroomt.

Plaats de afvoerdop terug op de permanente afvoeruitlaat wanneer er geen condensatiewater meer uitstroomt. Plaats de lekbak onder de afvoeruitlaat onderaan, en verwijder vervolgens de rubberen aanslag van de afvoeruitlaat, zodat het condensatiewater in de lekbak kan stromen. Als uw lekbak te klein is voor al het condensatiewater, moet deze een aantal keren worden geleegd en teruggeplaatst.

Plaats de afvoerdop terug op de afvoeruitlaat onderaan wanneer er geen condensatiewater meer uitstroomt.

Afvoeruitlaat onderaan Lekdop Lekbak

OPMERKING: Om te controleren of al het resterende condensatiewater is verwijderd, kantelt u de machine door ze een beetje op te tillen aan de voorkant tot er geen condensatiewater meer uit de afvoeruitlaat komt.

8. ONDERHOUD & REINIGING

Reinig uw airconditioner regelmatig zodat deze er als nieuw blijft uitzien. Zorg ervoor dat u het systeem van het stroomnet loskoppelt alvorens het te reinigen.

8.1 Het systeem reinigen

De kast en de voorzijde mogen worden afgestoft met een olievrije doek of worden gewassen met een doek dat bevochtigd

is met warm water en een zacht vloeibaar vaatwasmiddel.

Gebruik nooit agressieve reinigingsmiddelen, was of polijstmiddel op de voorzijde van de kast.

Zorg ervoor dat het bedieningspaneel afgeveegd wordt met een droog doek. Overtollig water in of rond het bedieningspaneel kan schade veroorzaken.

8.2 De filters reinigen

Om ervoor te zorgen dat uw airconditioner efficiënt blijft werken, moeten de filters om de twee weken gebruik worden gereinigd.

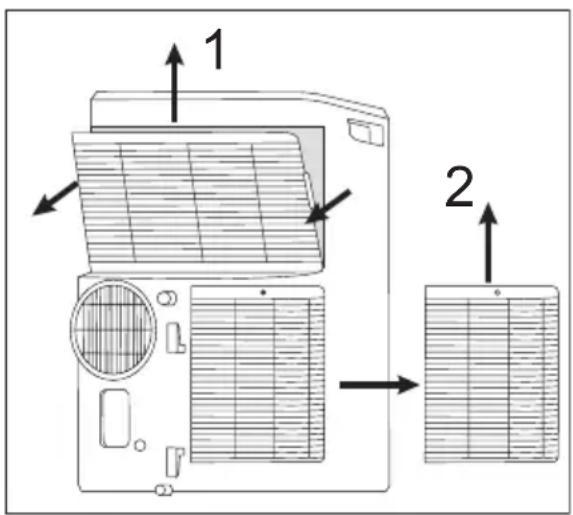

1. Verwijder het luchtfilter zoals is aangegeven op de onderstaande afbeelding.

Verwijder het bovenste luchtfilter en het onderste luchtfilter.

1. Was het filter met vloeibaar vaatwasmiddel en warm water onder de 40 °C. Spoel het filter grondig. Schud overtollig water voorzichtig uit het filter. Zorg ervoor dat het filter grondig droog is alvorens het terug te plaatsen. Of, i.p.v. het filter te wassen, kunt u het ook stofzuigen.

2. Breng het filter weer aan als het droog is.

Zorg ervoor dat het filter grondig droog is alvorens het terug te plaatsen.

Voordat u om onderhoud vraagt, controleert u eerst deze lijst. Dit kan u tijd en geld besparen. De lijst omvat veelvoorkomende problemen die niet worden veroorzaakt door defect vakmanschap of materialen in dit apparaat.

8.3 Opslag tijdens de wintermaanden

Als de airconditioner gedurende een lange periode niet wordt gebruikt:

1. Laat de watertank volledig leeglopen en laat de afvoerdop onderaan en de rubberen plug lang genoeg verwijderd om al het resterende water af te voeren. Breng de rubberen plug en de dop terug aan zodra de tank volledig is afgetapt en er geen water meer uitstroomt.
2. Verwijder en reinig het filter, laat het volledig drogen en plaats het terug.
3. Haal de batterijen uit de afstandsbediening.
4. Bewaar de airconditioner op een koele, droge plaats, uit de buurt van direct zonlicht, extreme temperaturen en overmatig stof, die goed geventileerd is.

Voor u de airconditioner opnieuw gebruikt:

1. Zorg ervoor dat het filter en de afvoerdop opnieuw zijn aangebracht.
2. Controleer het snoer om na te gaan of het in goede staat is, zonder scheuren of schade.
3. Plaats nieuwe batterijen in de afstandsbediening.
4. Installeer de airconditioner zoals is beschreven in de Installatie-instructies.

De airconditioner werkt niet.

• Stekker zit los. Steek de stekker stevig in het stopcontact.

• Zekering doorgebrand of stroomonderbreker geactiveerd. Vervang de zekering of reset de stroomonderbreker.

• Regelsysteem staat UIT. Schakel regelsysteem AAN en stel in op gewenste instelling.

• Foutcode P1 verschijnt op het display. Water afvoeren zoals beschreven in hoofdstuk 7.3 Afvoer.
• Kamertemperatuur lager dan de ingestelde temperatuur (Koelmodus) of Kamertemperatuur hoger dan de ingestelde temperatuur (Verwarmingsmodus) Reset de temperatuur.

Lucht uit systeem voelt niet koud genoeg aan.

• Kamertemperatuur lager dan 16 °C. De koeling wordt niet gestart tot de kamertemperatuur boven 16 °C stijgt.
• Stel in op een lagere temperatuur.
• Compressor uitgeschakeld bij het wijzigen van modi. Wacht ongeveer 4 minuten tot de compressor herstart als het systeem in de COOL-modus staat.

Airconditioner koelt, maar de kamer is te warm - GEEN ijsvorming op de koelingspoel achter het decoratieve voorpaneel.

• Buitentemperatuur lager dan 16 °C. Om de spoel te ontdooien, stelt u de Fan-modus (ventilator) in.
• Luchtfilter is mogelijk vuil. Maak het filter schoon. Zie 8. Hoofdstuk Onderhoud en reiniging. Om te ontdooien, stelt u de Fan-modus (ventilator) in.
• Temperatuur is te laag ingesteld voor nachtelijke koeling. Om de spoel te ontdooien, stelt u de Fan-modus (ventilator) in. Stel dan de temperatuur hoger in.

- Uitlaatleiding niet aangesloten of geblokkeerd. Raadpleeg hoofdstuk 5.1 Afvoer van warme lucht.

Airconditioner koelt, maar de kamer is te warm - ijsvorming op de koelingspoel achter het decoratieve voorpaneel.

• Vuil luchtfilter - luchtstroom geblokkeerd. Reinig de luchtfilter. Zie 8. Hoofdstuk Onderhoud en reiniging.
• Temperatuur is te hoog ingesteld. Stel de temperatuur lager in.
• Lamellen voor luchtstroom onjuist gepositioneerd. Verplaats de lamellen voor een betere luchtverdeling.
• Voorzijde van het systeem is geblokkeerd door gordijnen, rolgordijnen, enz. - beperkte luchtverdeling. Verwijder de blokkade.
• Deuren, vensters, enz. open - koude lucht ontsnapt. Sluit deuren, vensters, enz.
• Systeem recent ingeschakeld in warme kamer. Laat meer tijd om 'opgeslagen' warmte uit muren, plafond, vloer en meubels te verwijderen.

Airconditioner schakelt snel aan en uit.

• Vuil luchtfilter - luchtstroom geblokkeerd. Reinig de luchtfilter.
• Buitentemperatuur extreem hoog. Stel de ventilatorsnelheid hoger in om lucht door de koelingspoelen te leiden.

Kamer te koud.

- Temperatuur te laag ingesteld. Verhoog de temperatuurinstelling.

10. MILIEUBESCHERMING

Recycle de materialen met het symbool. Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten.

Gooi apparaten gemarkeerd met het symbool Ⓧ niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.

TABLE DES MATIÈRES

1. INFORMATIONS DE SÉCURITÉ ....50
2. CONSIGNES DE SÉCURITÉ ....57
3. DESCRIPTION DE L'APPAREIL 60
4. ACCESSOIRES INCLUS ....61
5. INSTRUCTIONS D'INSTALLATION ....61
6. CARACTÉRISTIQUES DU CLIMATISEUR 64
7. NOTICE D'UTILISATION ......65
8. ENTRETIEN ET NETTOYAGE ....71
9. CHARTE DE DÉPANNAGE .....72
10. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT .....73

POUR DES RÉSULTATS PARFAITS
