MANUAL DE UTILIZADOR FPH 10014 TC BK Fulgor Milano
O symbolo do lixo com a barra contido no aparelho indica que o produits, ao terminar apropria vida utl, delve ser eliminado separamente dos lixos domesticos, e delve ser levado a un centro de recolha diferenciada para aparelhagens eletricas e electronas ou entrega ao revendedor onde for comprada una nova aparelhagem equivalente. Utente é responsavelPGA entrega da aparelhoas estruturas propriadas de recolha no fim da sua vida util. A recolha apropriadadiferenciada para o posterior encaminamento do aparelho inutilazao a reciclagem, ao tratamento e a eliminao compatisivel com o ambiente, contribui para evitar possiveis efeitos negativos no ambiente e na saude e faculdar a reciclagem dos materiais com os quais o produits e composto. Para informacoes mais detalhadas inerentes aesystemas de recolha disponiveis, procure o service local de eliminao de lixos, ou dirija-se a loja when fai efectuada a comprna.

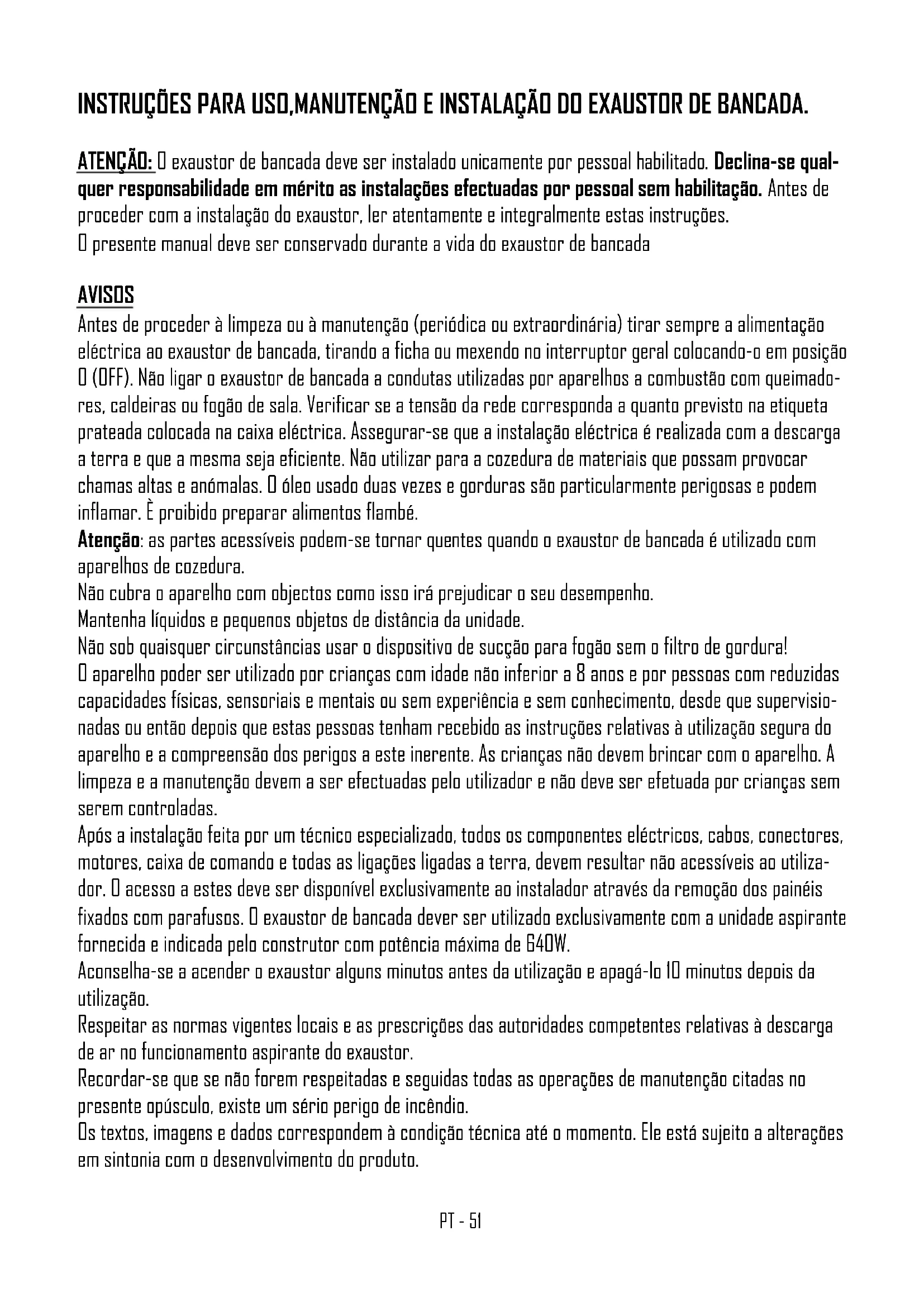

INSTRUÇÉS PARA USO, MANUTENÇÃO E INSTALAÇÃO DO EXAUSTOR DE BANCADE.
ATENÇÃO: Ó exaustor de bancada deve ser instaladounicamente por pessoal habilho. Declina-se qualquer responsabilitademoétritoasinstalçoeseffectuadaspor pessoalsemhabilitation.Antes deprocedercoma instalaçãodoexaustor,leratentamentee integralmenteestasinstruções.
D presente manual deve ser conservado durante a vida do exaustor de bancada
AVISOS
Antes de proceder à limpeza ou à manutenção (períodica ou extraordinária) tirar sempre a alimentação eletrica ao exaustor de bancada, tirando a ficha ou mexendo no interruptor geral colocando-o em posicao D (OFF). Não ligar o exaustor de bancada a conduitas realizadas por aparehos a combustão com queimados res, caldeiras ou fogão de sala. Verificar se a tensão da rede corresponda a quanto previsto na etiqueta prateada colocada na caixa eletrica. Assegurar-se que a instalação eletrica é realizada com a descarga a terra e que a mesma sera eficiente. Não utilizear para a cozedura de materiais que possam provocar chamas altas e anomalas. Ó oleo uso das vezes e gorduras são particulamente perigosas e podem inflamar. É probido preparar alimentos flâbé.
Atença: as partes acessíveis podem-se tornar quentes quando o exaustor de bancada éutilizzato com apareiros de cozedura.
Não cubra o aparecido com objectos como也是如此 prejudicar o seu desempenho.
Mantenhá láquidos e(PC)pequeiros objetos de distência da unidade.
Nao sob quaisquer circunstancias usar o dispositoivo de succao para fodao sem o filtro de gordura!
O aparecido poder ser utilizado por crianças com idade não inferior a 8 anos e por pessoas com reduzidas capacidades físicas, sensóais e mentalais ou sem experiência e sem conheção, desde que supervisionadas ou então(before que estas pessoas tenham recebido as instruções relatives à'utilisation segura do aparecido e a comprehensão dos perigos a este inerente. As crianças não devem brincar com o aparecido. A limpeza e a manutenção devem a ser efectuadas pelo uso de炬amento e não deve ser efetuada por crianças sem serem controladas.
Após a instalação feita por um técnico especializzato, todos os componentes electrolycicos, cabos, conectores, motores, caixa de commando e todas as ligações ligadas a terra, devem resultar não acessveis ao utilizador. ãAceço a estas deve ser disponible exclusivamente ao instalador atraves de remoção dos painés fixados com parafusos. ãexautor de bancada dever ser utilizdo exclusivamente com a unidade aspirante fornecida e indicaçaço o Construtor com potência maxima de 640W.
Aconseha-se a acender o exaustor algunos Minutes antes dautilização e apagá-lo 10 minutos après dautilização.
Respeitar as normas vigentes locais e as prescrições das autoridades competentes relativas à descarga de ar no funciona aspirante do exaustor.
Recordar-se que se não foram respeitadas e seguidas todas as operações de manutençao citadas no presente opuscula, existe um série perigo de incência.
Os textos, imagens e dados correspondem à condição técnica até o momento. Éle está sujeito a alterações em sintonia com o desenvolvimento do produits.
INSTALAGAO
Exaustor de bancada deve ser combinada com cooktops de inducao lineares (ou ceramicos), Exaustor e o fogao devem ser aderentes. Uso com cooktops a gas nao é permitido e espressamente proibida.
Ápós a instalação feita por um专业技术 especializzato, todos os componentes electricos, cabos, conectores, motores, caixa de commando e todas as ligações ligadas a terra, devem resultar não acessveis ao utilizador. ã acesso a estas deve ser disponible exclusivamente ao instalador atraves das remoçao dos paineis fixados com parafusos. ã exaustor de bancada pode ser realizadoolem meconção filtrante que aspirante.
No funcionalo filtrante ou seja reciclo de ar, é necessario utilizear filtros a carvao ativo. Quando o exaustor de bancada e utilizes em funcao filtrante deve existir no rodape da cozinha uma secao adequada para a saida do ar aspirada.
No funcionalto aspirante ou sera com a expulsao ao externo do ar filtrado, e necessario um systema de compensacao adequado segudo as normas vigentes. Tubo de saida dos fumos deve ter um diametro igual ou superior respeito aquele da juncao do exaustor. Local onde e instalado o exaustor, deve dispor de una ventilacao sufficiente, quando sao utilizeados contemporaneamente outros aparehos que empregam gas ouculos combustiveis.

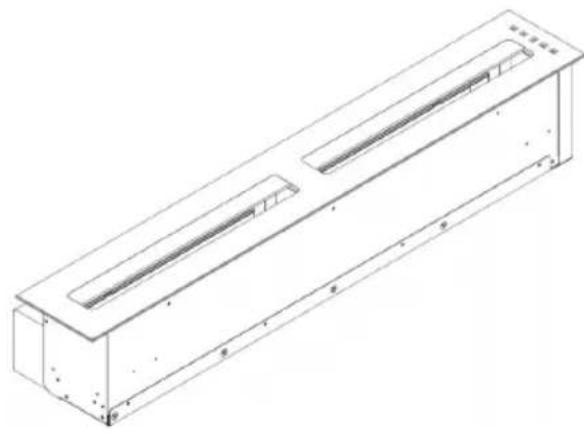

INSTRUÇÉS DE MONTAGEM
D exaustor de bancada deve ser combinada com cooktops de inducao lineares (ou ceramicos), D exaustor
e o fogão devem ser aderentes. Uso com cooktops a gás não é permitido e é expressamente proibida.

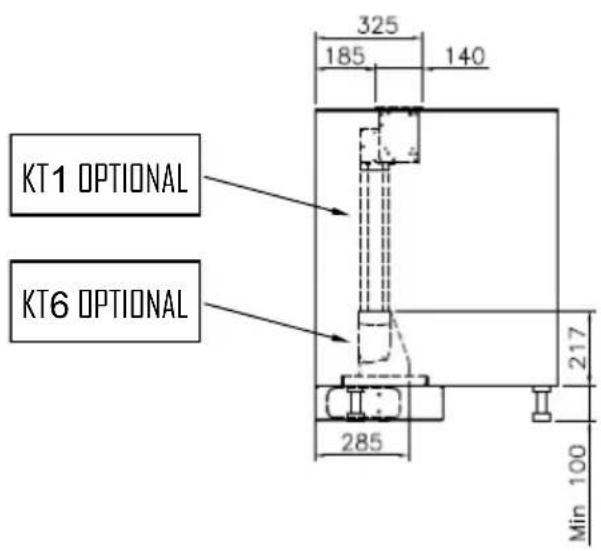

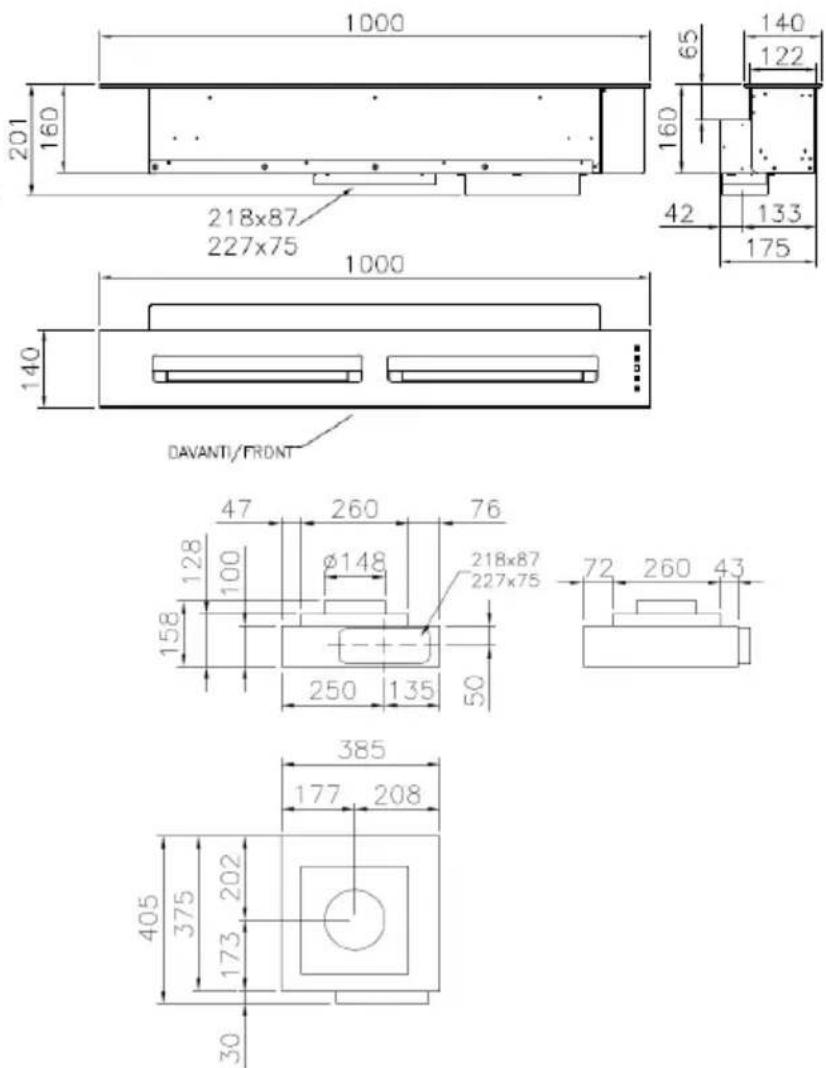

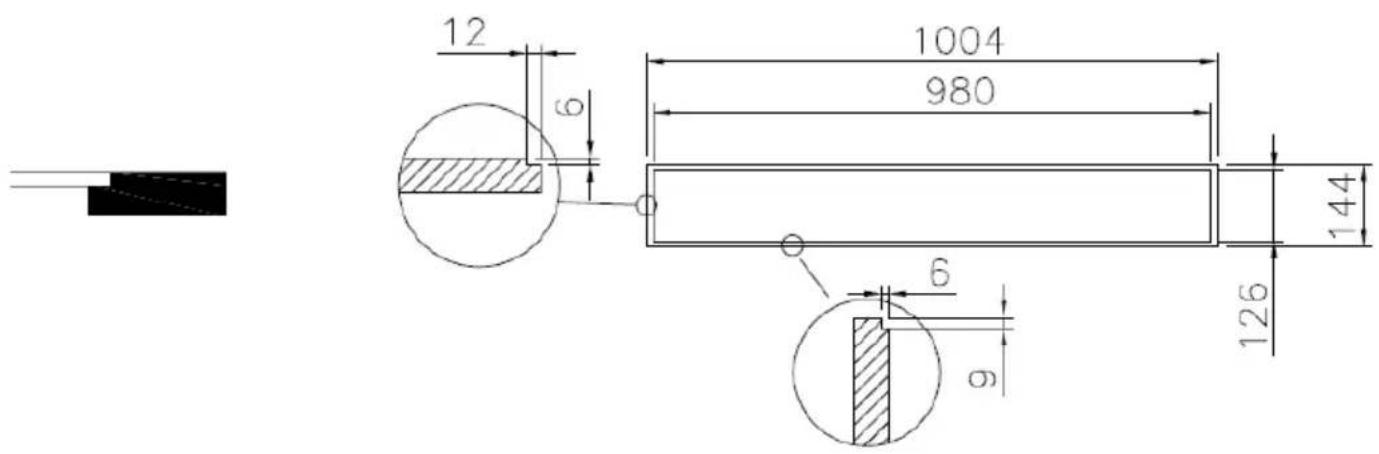

Para as dimensional do furo fazer referencia ao segunte desenh
Montagem saliente:
Montagem top fio:

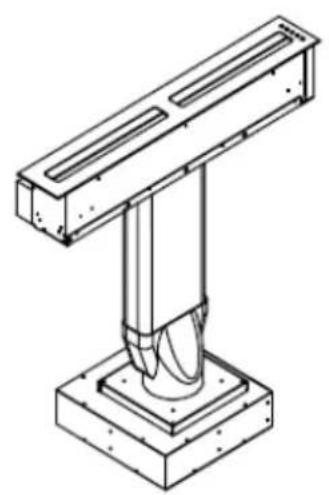

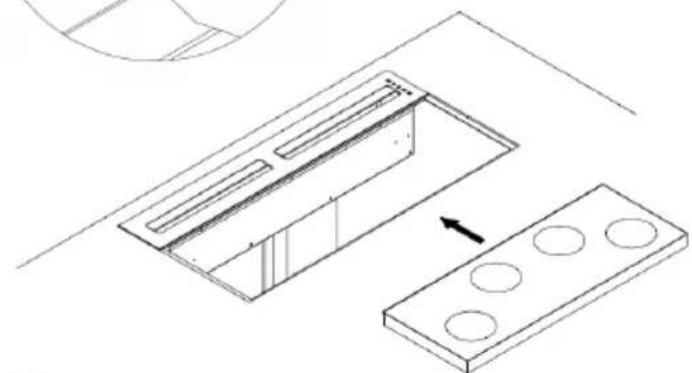

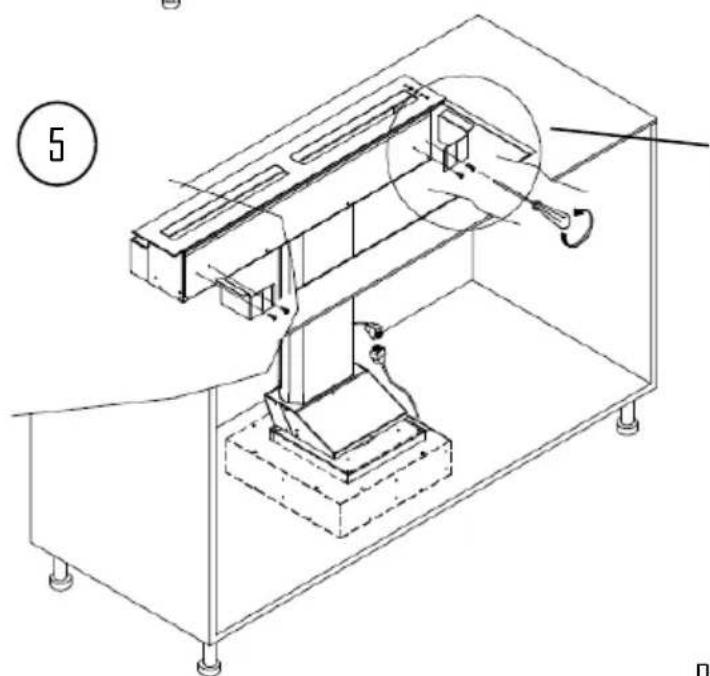

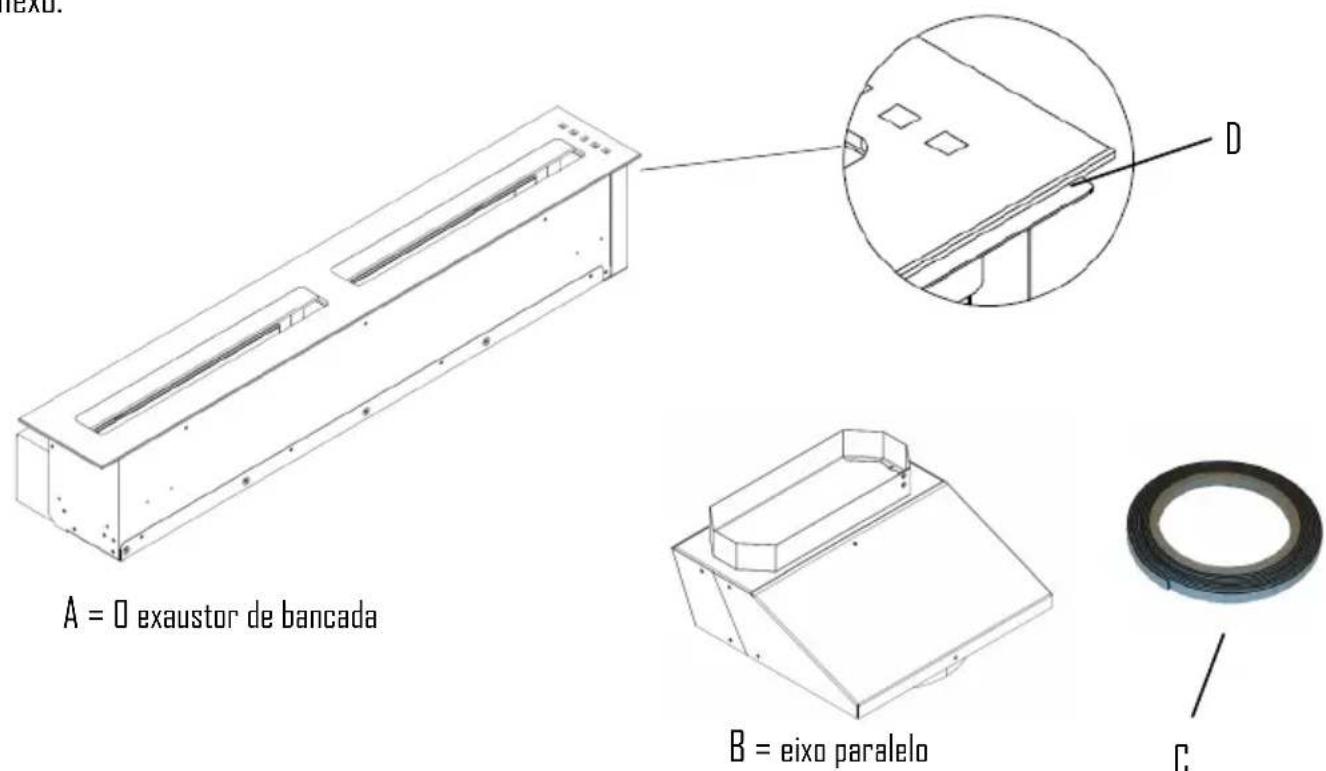

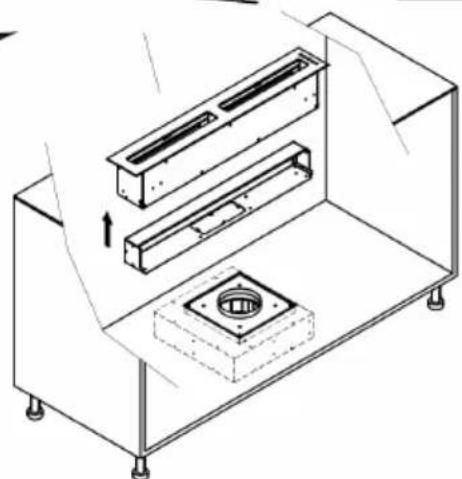

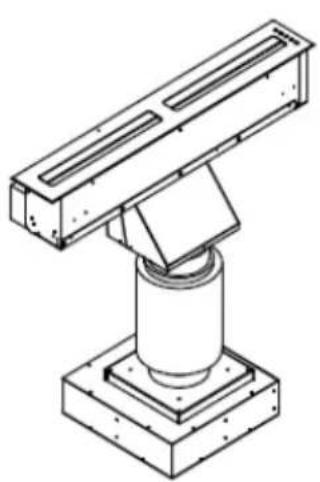

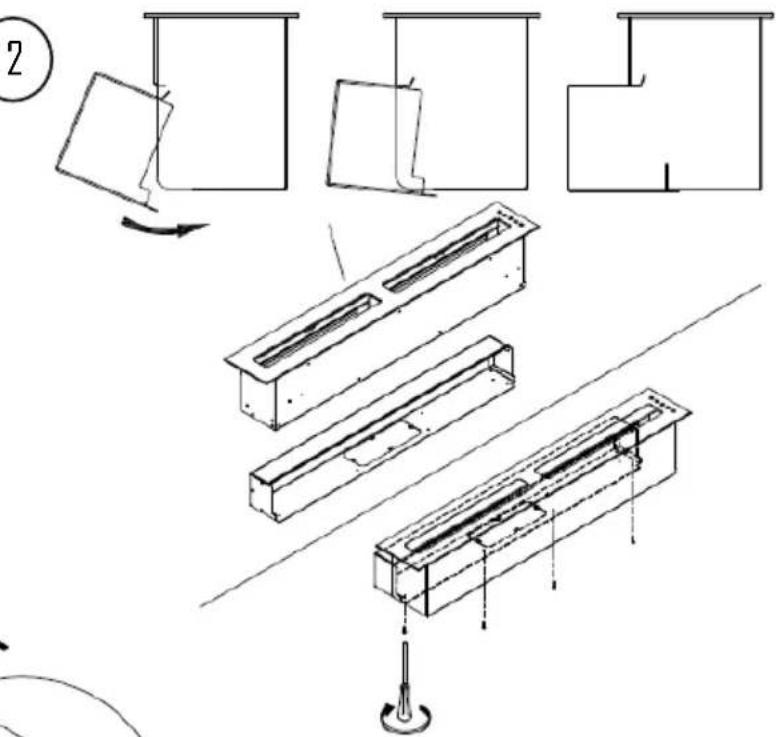

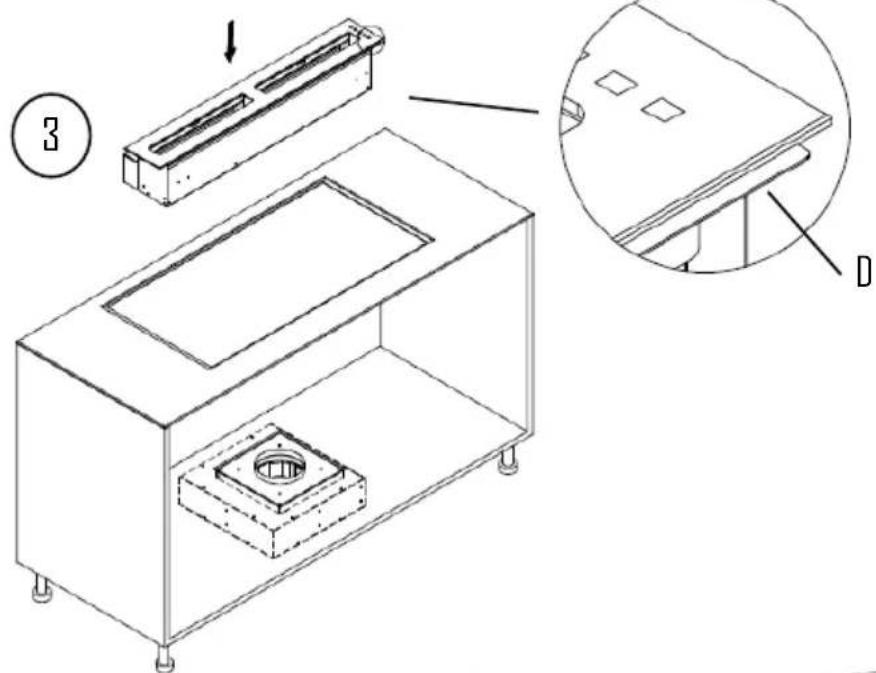

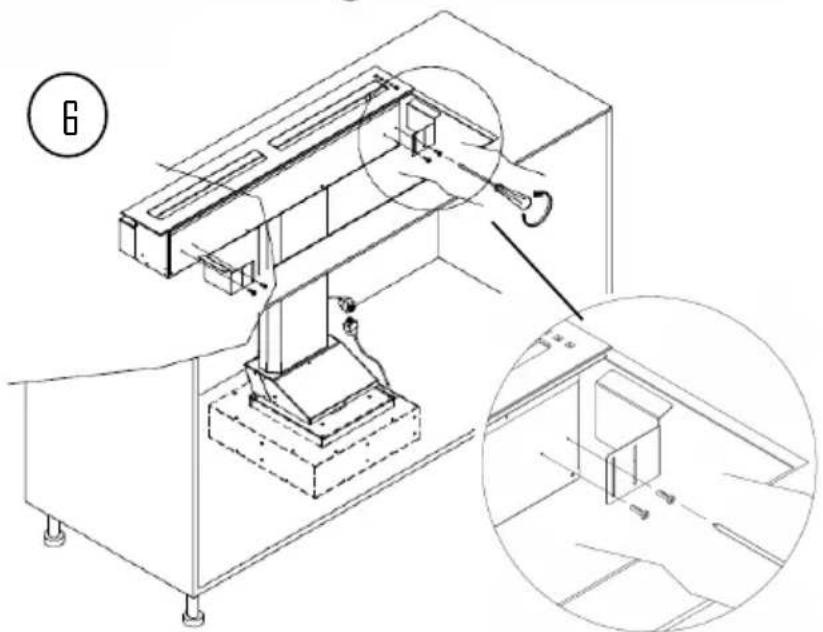

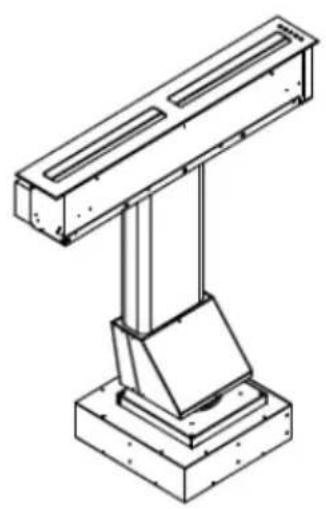

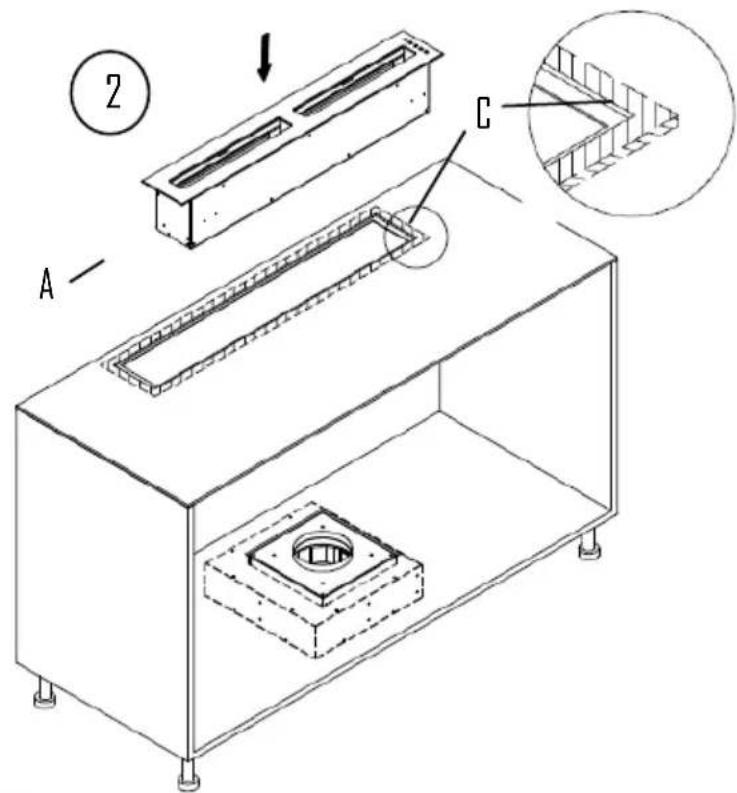

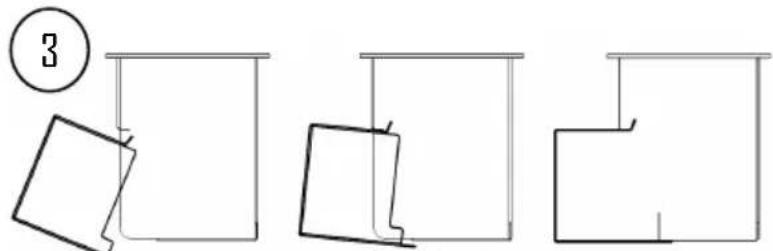

Para a montagem do exaustor utilize os acessos fornecidos e seguir as fases ilustradas na folha em anexo.
PT-53

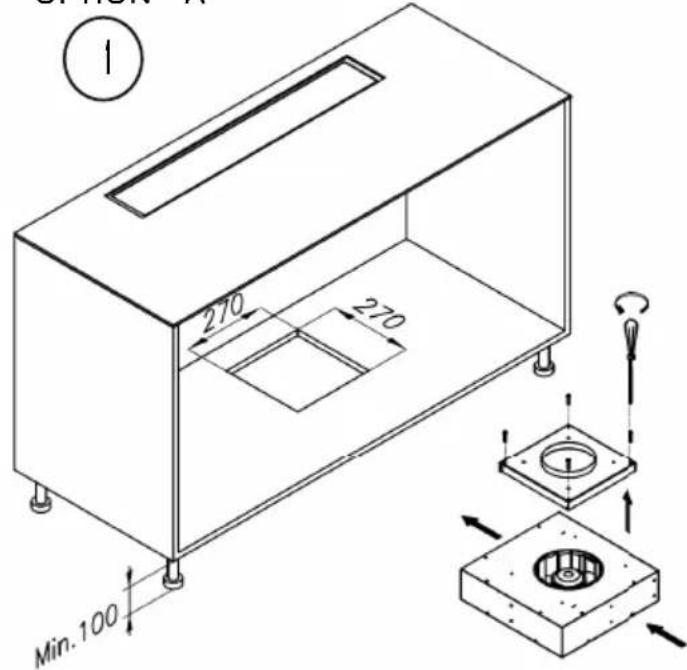

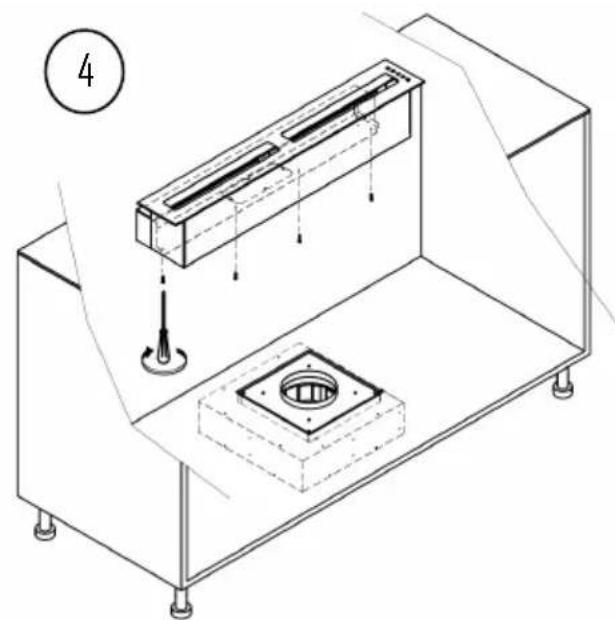

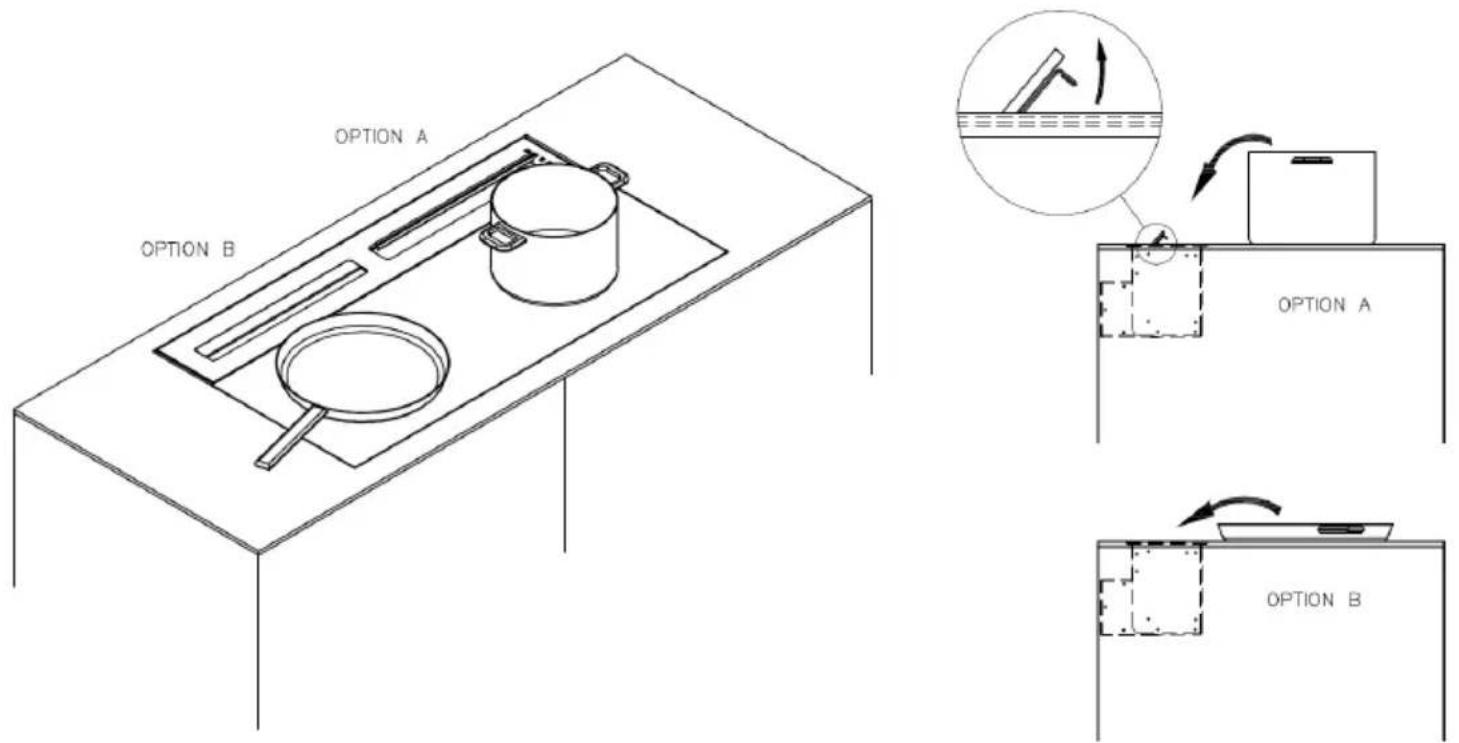

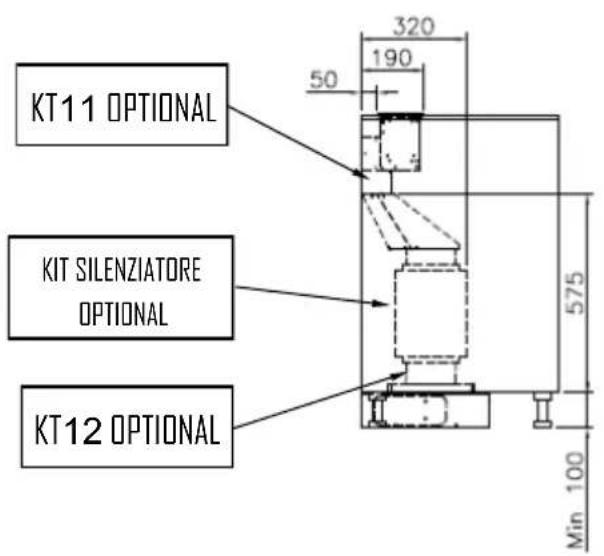

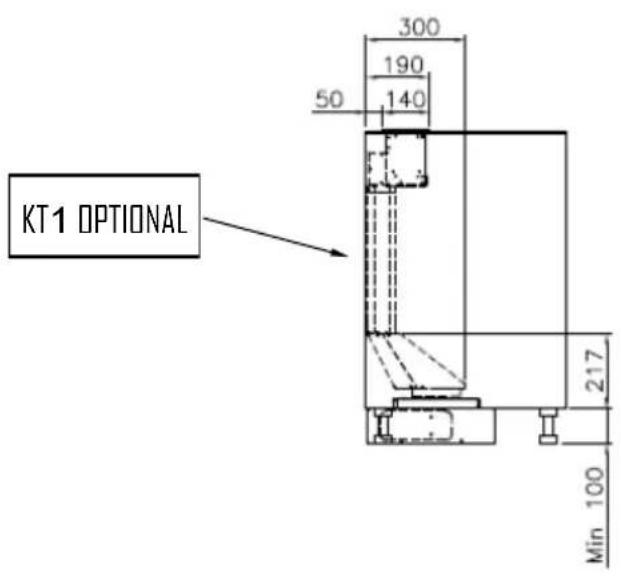

OPTION “A”
PT-54

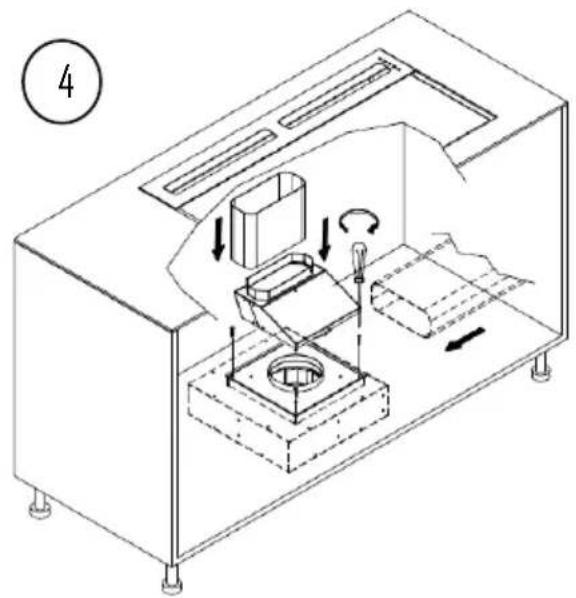

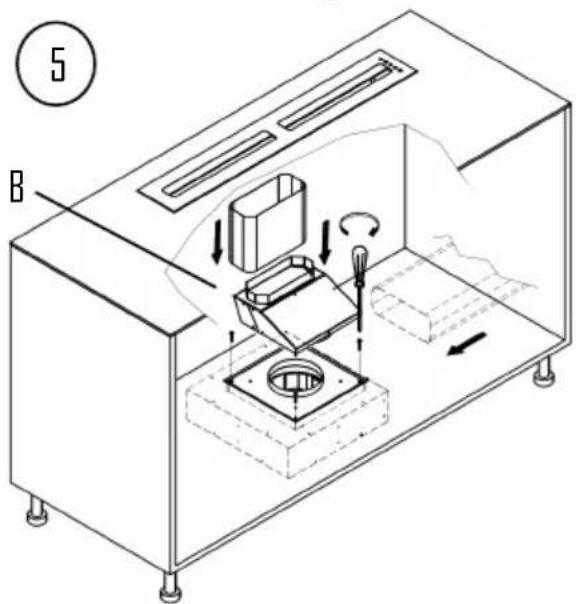

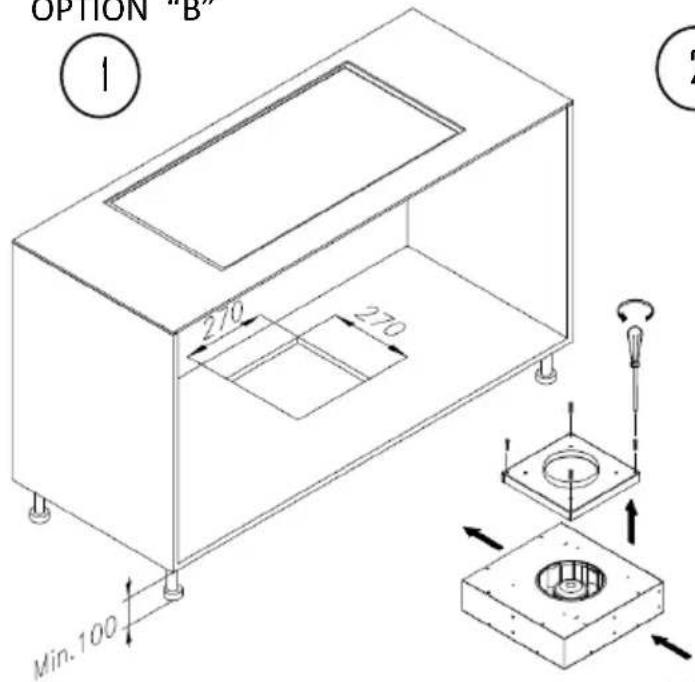

OPTION "B"
PT-55
LIGACAO ELETRICA
A ligação eletrica deve ser efetuado por pessoal especializzato, no respeito das normas e leis vigentes. Verificar que a tension da rede corresponda aquela indica na etiqueta prateada colocada no interno do exaustor. Assegurar-se que a instalação sera realizada quando as normas vigentes e com a descarga a terra eficiente.
Fazer muito atençao ao cabo de alimentacao do exaustor, verificar que nao atravesse furos sem passacabo. No caso de ligaao direta a rede, e necessario prever um dispositivo que assegure a desigao da rede, com uma distancia de abertura dos contactos que consinta a desigao completa nas condições da categorya de sobretensao lI, conforme as regras de instalacao. A ficha ou interruptor unipolar devem ser accessiveis quando o aparelho for instalado. Se o cabo de alimentacao for danificado, este deve ser substituido com um cabo especial ou entao um Conjunto disponveis jinto do construtor ou o service assistencia tecnica. O cabo a utilizes deve ser tipo H05VV-F com segao minima 3× 0.75mm2
O construtor declina qualquer responsabilitadse não forem respeitasas normas anti aciden-tes de trabalho vigentes, necessarias a regular o functiimento da instalacao eletrica.
COMANDO

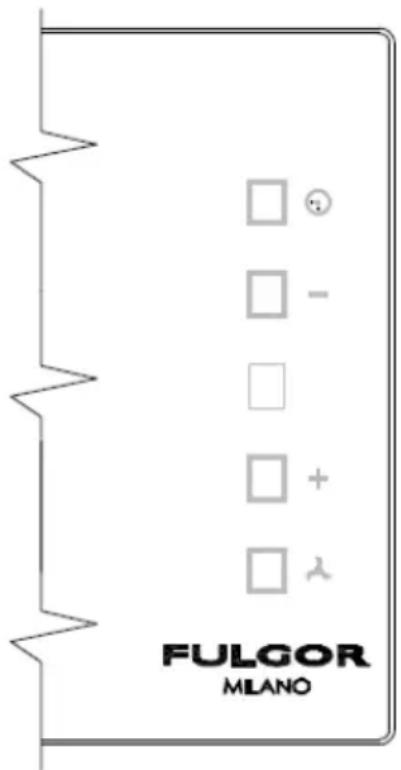

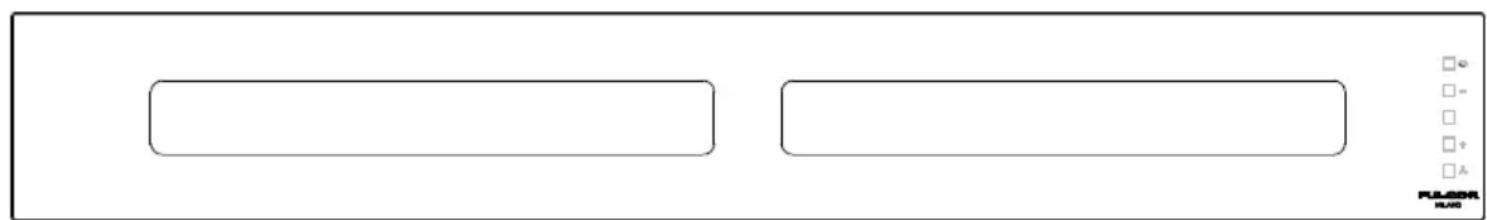

Na versao com commando digital sao presentes 4 botoes a toque e um display
Um botão para acender em 2^ velocidade e apagar o motor
Dois botões + e - para o aumento e redução das velocidades motor. Na 4° velocidade do motor (intensiva) o led lampeja veloz e(before de 5 min. é definida automaticamente a 2° velocidade.
Um botão TIMER para o apagar o motor antes de 10 min. com o timer activado, o número presente no display lampejará
Fungções especialis:
Depois de 100 horas de utilizesao no DISPLAY inicia a lampejar o ou entao a letra A para sinalizar a exigencia de lavar os filtros metalicos. Depois de ter lavado os filtros metalicos, meter a zero o conta-horas premindo o botao TIMER por mais 3 seg. com exaustor desligado. A visualizacao de reset e sinalizada quando o exaustor estiver desligado, com um traco no display.
USD E MANUTENÇA
Antes de efetuar qualquer intervencao de limpeza e manutenao, desligar a alimentacao do exaustor colocando o interruptor geral na posicao D (OFF).
Os filtros metálicos fornecidos com o exaustor devem ser lavados cada 2-3 vezes em função a

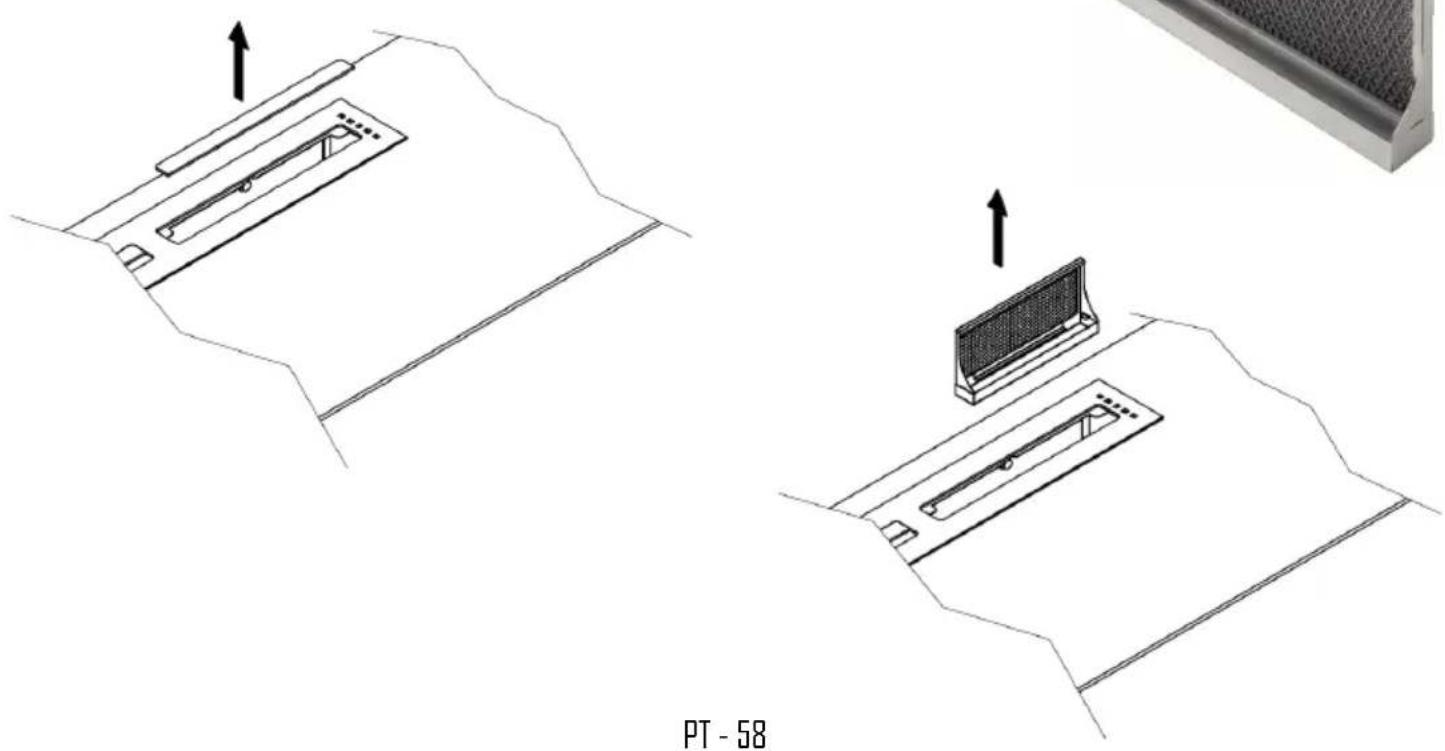

intensidade de uso, com água quente e detergente liquido não agressivo. Os filtros metálicos devem ser tirados utilizing a Manipulapropria desenganchando o filtro primary na parte anterior tirando-o para baixo. De da lavagem devem ser completenessc eos remontados corretoamente.

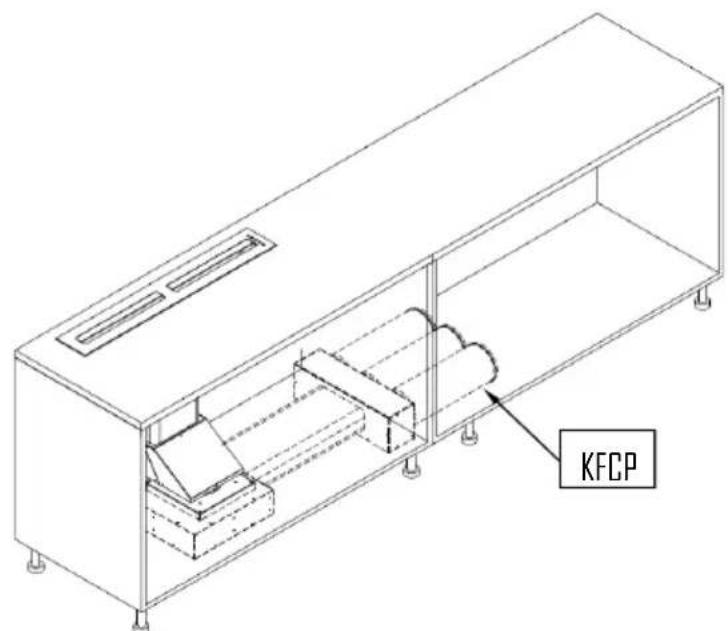

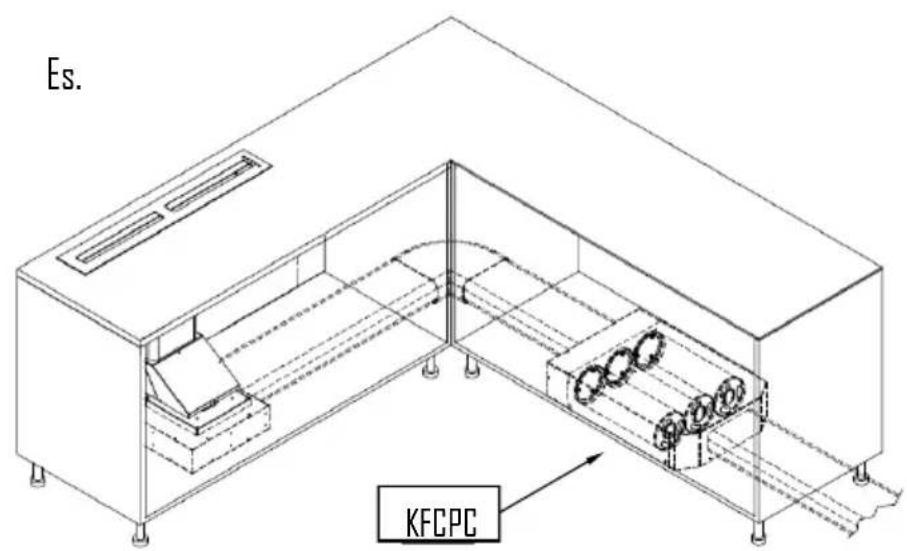

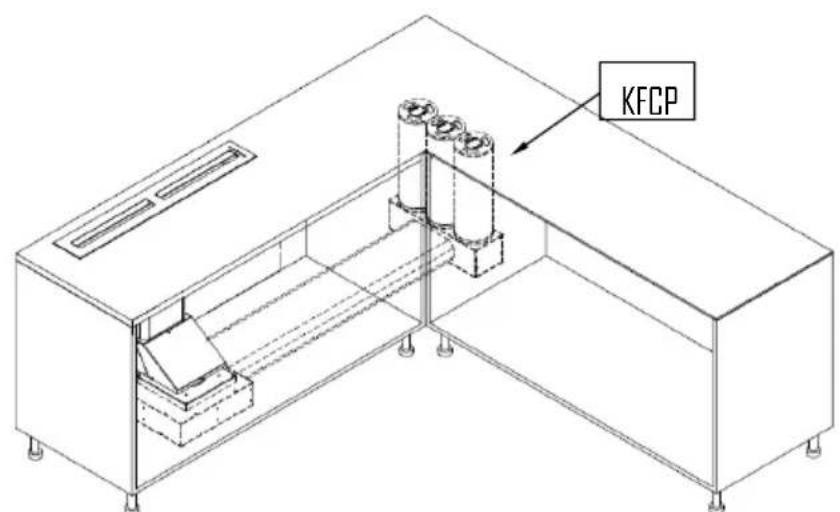

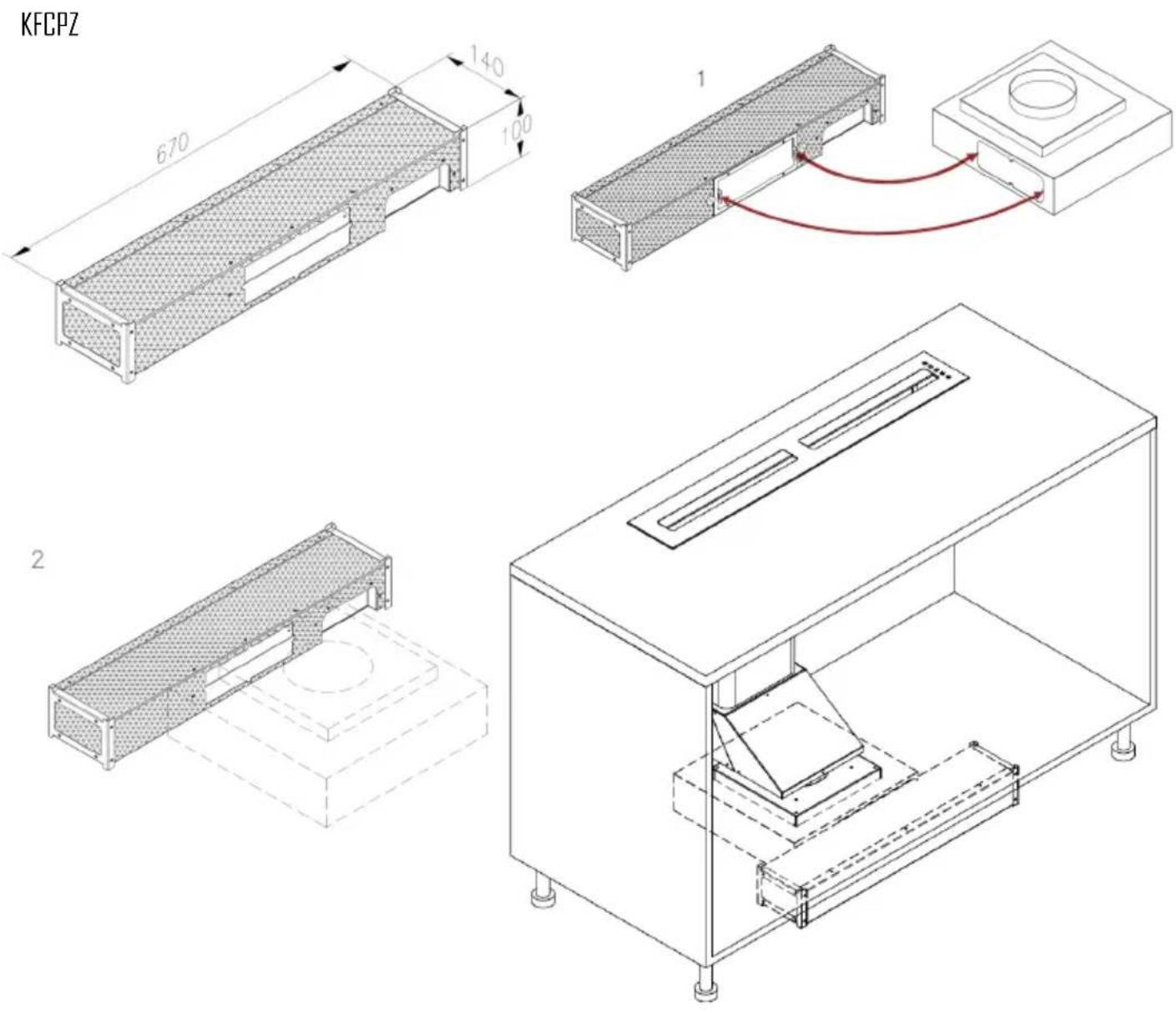

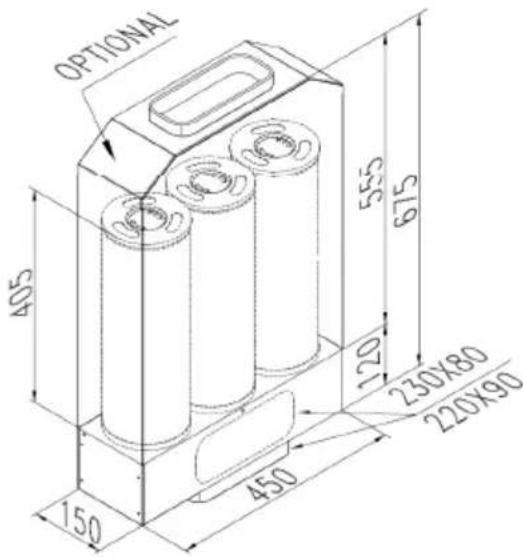

Filtros carvão DPCIONAL (KFCP, KFCPC e KFCPZ)
Se o exaustor é'utilado comSYSTEMA filtrante com reciclo interno, é necessario utiliser filtros carvão (KFCP, KFCPC e KFCPZ). O carvão ativo contido nos filtros, serve a reter os cheiros dos fumos da cozinha.
KFCP-KFCPC
PT-59
Limpeza do exaustor
A limpeza periodica das superficies evita que successivamente se deva remove com dificuldade os depósitos de sujidade encrostada. Se o exaustor é envernizada ou em cobre, usar um pano humido com agua morna e detergente neutro. É proibido deitar liquidos diretamente no exaustor e usar produits granulosos e/ou abrasivos. Se exaustor é em aço inoxidavel, usar produits e panos especialicos para este tipo de material satinado (não abrasivos e/ó corrosivos e sem cloro) tendo cuidado em seguir o sentido do satinado. Não uso produits agressivos, solventa químicos, ou derivados destilados de petróleo que passam deixar resíduos oleosus sujeitos a oxidação e polymerização.
A Empresa construtora não responde por danos estéticos causados pela inobservência das指示es acima citadas.
