BEDIENUNGSANLEITUNG FPH 10014 TC BK Fulgor Milano

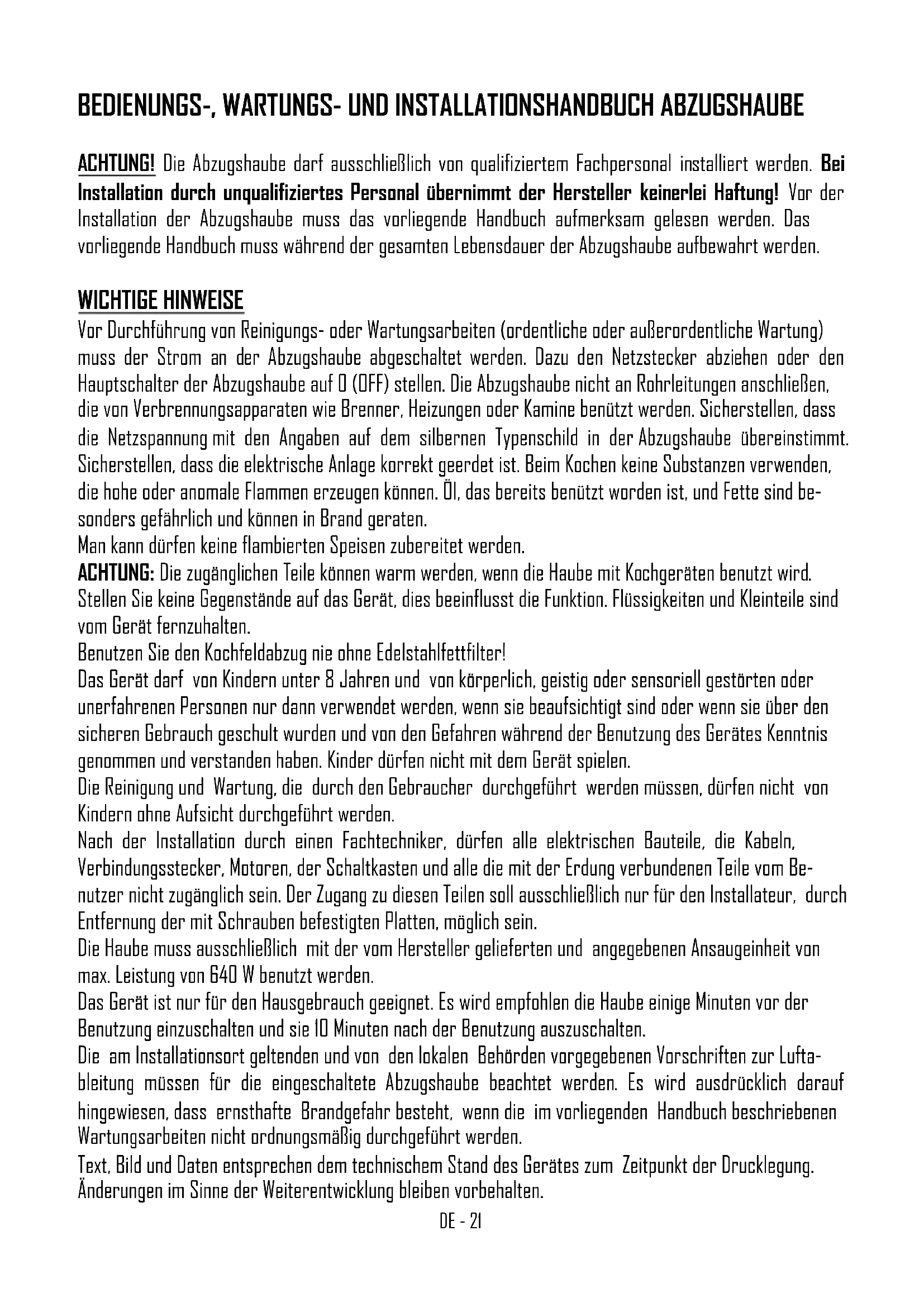

ACHTUNG! Die Abzugshaube darf ausschließlich von qualifiziertem Fachpersonal installiert werden. Bei Installation durch unqualifiziertes Personal übernimmt der Hersteller keinerlei Haftung! Vor der Installation der Abzugshaube muss das vorliegende Handbuch aufmerksam gelesen werden. Das vorliegende Handbuch muss während der gesamten Lebensdauer der Abzugshaube aufbewahrt werden. WICHTIGE HINWEISE Vor Durchführung von Reinigungs- oder Wartungsarbeiten (ordentliche oder außerordentliche Wartung) muss der Strom an der Abzugshaube abgeschaltet werden. Dazu den Netzstecker abziehen oder den Hauptschalter der Abzugshaube auf 0 (OFF) stellen. Die Abzugshaube nicht an Rohrleitungen anschließen, die von Verbrennungsapparaten wie Brenner, Heizungen oder Kamine benützt werden. Sicherstellen, dass die Netzspannung mit den Angaben auf dem silbernen Typenschild in der Abzugshaube übereinstimmt. Sicherstellen, dass die elektrische Anlage korrekt geerdet ist. Beim Kochen keine Substanzen verwenden, die hohe oder anomale Flammen erzeugen können. Öl, das bereits benützt worden ist, und Fette sind be- sonders gefährlich und können in Brand geraten. Man kann dürfen keine flambierten Speisen zubereitet werden. ACHTUNG: Die zugänglichen Teile können warm werden, wenn die Haube mit Kochgeräten benutzt wird. Stellen Sie keine Gegenstände auf das Gerät, dies beeinflusst die Funktion. Flüssigkeiten und Kleinteile sind vom Gerät fernzuhalten. Benutzen Sie den Kochfeldabzug nie ohne Edelstahlfettfilter! Das Gerät darf von Kindern unter 8 Jahren und von körperlich, geistig oder sensoriell gestörten oder unerfahrenen Personen nur dann verwendet werden, wenn sie beaufsichtigt sind oder wenn sie über den sicheren Gebrauch geschult wurden und von den Gefahren während der Benutzung des Gerätes Kenntnis genommen und verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung, die durch den Gebraucher durchgeführt werden müssen, dürfen nicht von Kindern ohne Aufsicht durchgeführt werden. Nach der Installation durch einen Fachtechniker, dürfen alle elektrischen Bauteile, die Kabeln, Verbindungsstecker, Motoren, der Schaltkasten und alle die mit der Erdung verbundenen Teile vom Be- nutzer nicht zugänglich sein. Der Zugang zu diesen Teilen soll ausschließlich nur für den Installateur, durch Entfernung der mit Schrauben befestigten Platten, möglich sein. Die Haube muss ausschließlich mit der vom Hersteller gelieferten und angegebenen Ansaugeinheit von max. Leistung von 640 W benutzt werden. Das Gerät ist nur für den Hausgebrauch geeignet. Es wird empfohlen die Haube einige Minuten vor der Benutzung einzuschalten und sie 10 Minuten nach der Benutzung auszuschalten. Die am Installationsort geltenden und von den lokalen Behörden vorgegebenen Vorschriften zur Lufta- bleitung müssen für die eingeschaltete Abzugshaube beachtet werden. Es wird ausdrücklich darauf hingewiesen, dass ernsthafte Brandgefahr besteht, wenn die im vorliegenden Handbuch beschriebenen Wartungsarbeiten nicht ordnungsmäßig durchgeführt werden. Text, Bild und Daten entsprechen dem technischem Stand des Gerätes zum Zeitpunkt der Drucklegung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten.DE - 22 INSTALLATION Die Haube muss mit linear-Kochfelder gekoppelt werden (Induktion oder Glaskeramik), die Abzughaube und das Kochfeld müssen miteinander haften. Ein Betrieb mit Gaskochfeldern ist nicht zulässig und ausdrück- lich untersagt. Nach der Installation durch einen Fachtechniker, dürfen alle elektrischen Bauteile, die Kabeln, Verbindungsstecker, Motoren, der Schaltkasten und alle die mit der Erdung verbundenen Teile vom Be- nutzer nicht zugänglich sein. Der Zugang zu diesen Teilen soll ausschließlich nur für den Installateur, durch Entfernung der mit Schrauben befestigten Platten, möglich sein. Die Abzugshaube kann in der Betriebsart Filtern und in der Betriebsart Absaugen verwendet werden. In der Betriebsart Filter mit Rückführung der Luft müssen Kohlenstofffilter verwendet werden (siehe Abschnitt KOHLENSTOFFFILTER). In der Betriebsart Absaugen mit Ableitung der gefilterten Luft nach außen ist ein angemessenes Ausgleichssystem nach Vorgabe der geltenden Vorschriften erforderlich. Der Durchmesser vom Abzugsrohr muss gleich groß oder größer als der Anschluss sein. Der Raum, in dem die Abzugshaube installiert wird, muss ausreichend belüftet sein, wenn gleichzeitig andere Geräte benützt werden, die mit Gas oder anderen Brennstoffen betrieben werden. MONTAGEANLEITUNG Die Haube muss mit linear-Kochfelder gekoppelt warden (Induktion oder Glaskeramik), die Abzughaube und das Kochfeld müssen miteinander haften. Ein Betrieb mit Gaskochfeldern ist nicht zulässig und ausdrück- lich untersagt.DE - 23 Die Abmessungen von Ausschnitt können der Abbildung unten entnommen werden. Aufsatzmontage der Einbaugeräte:

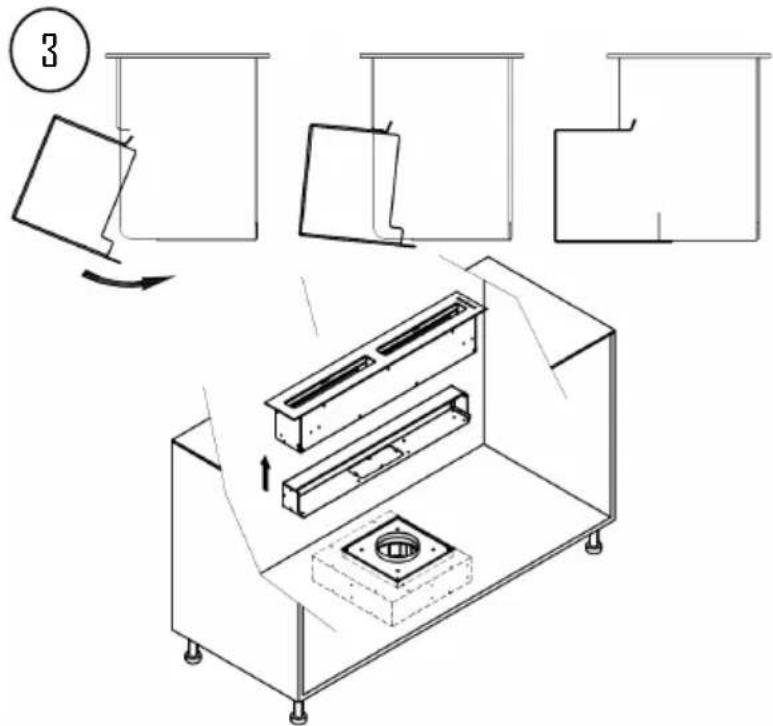

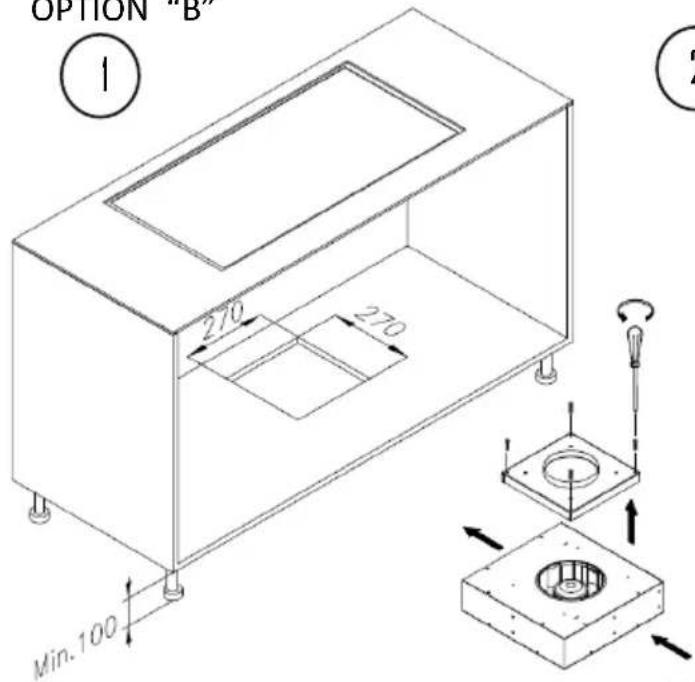

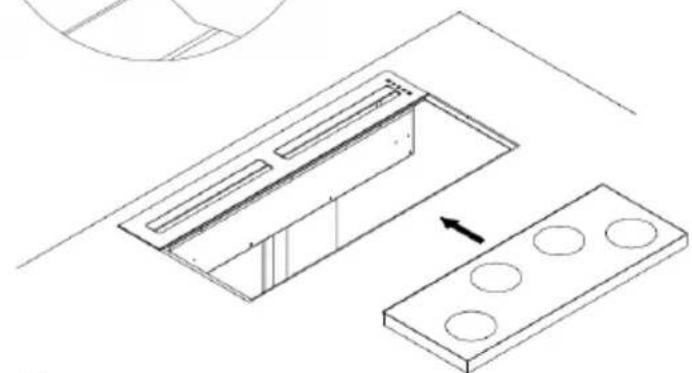

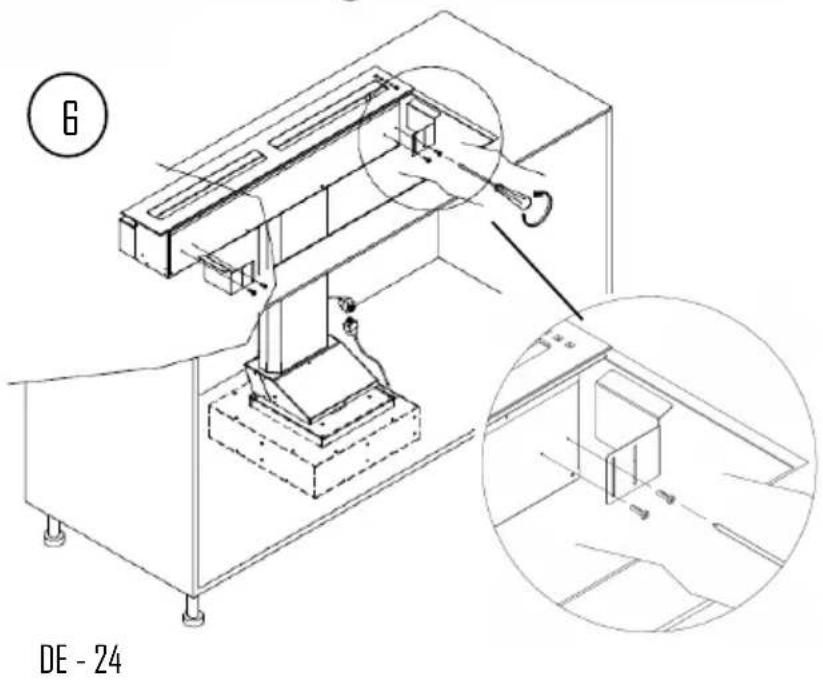

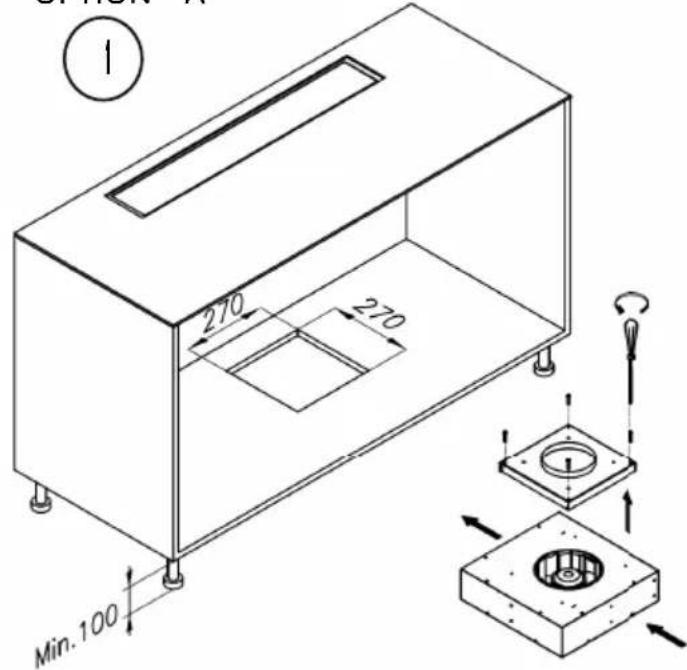

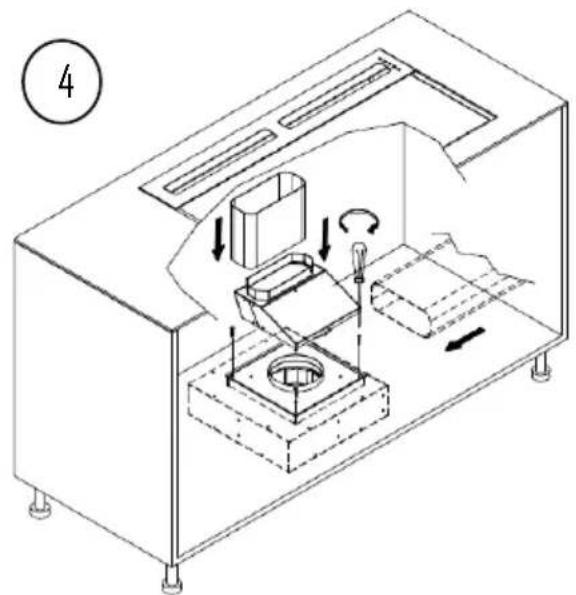

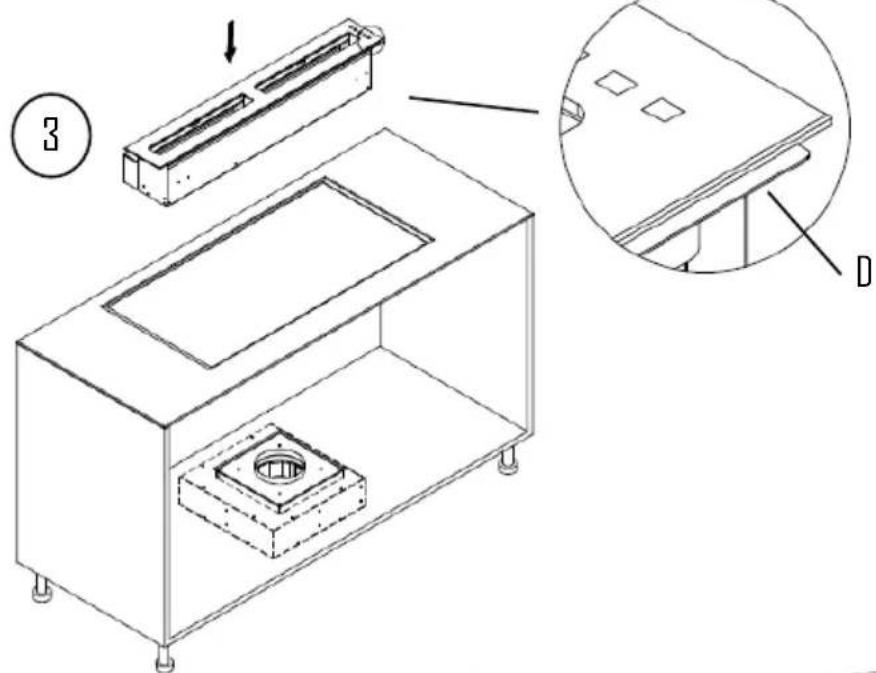

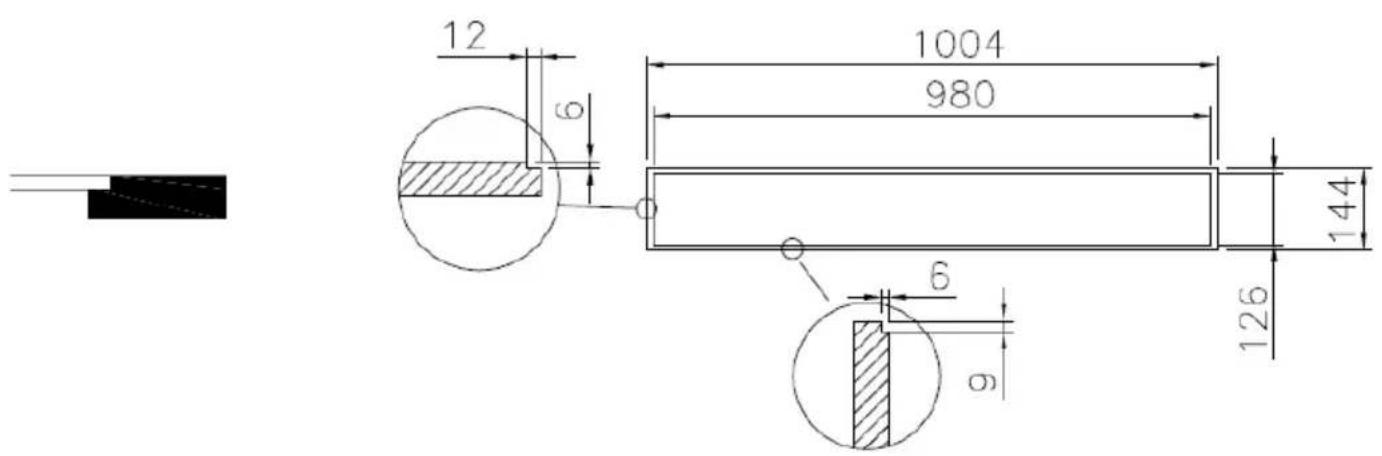

Flächenbündige Montage der Einbaugeräte:

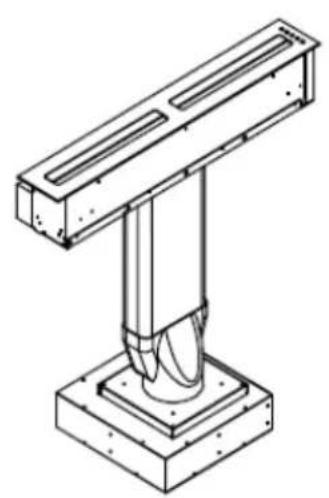

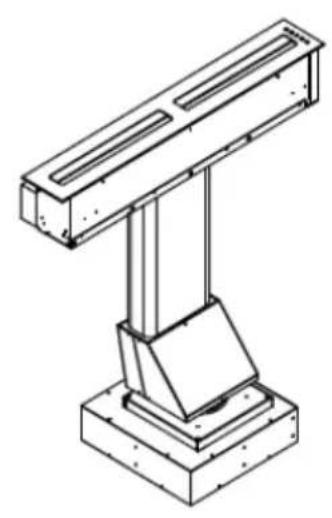

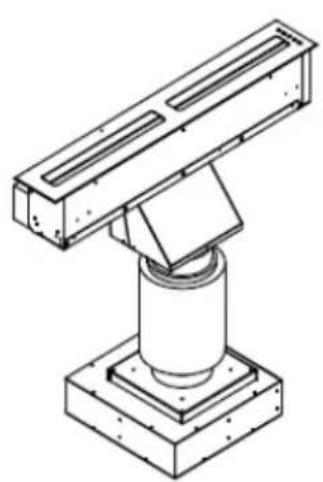

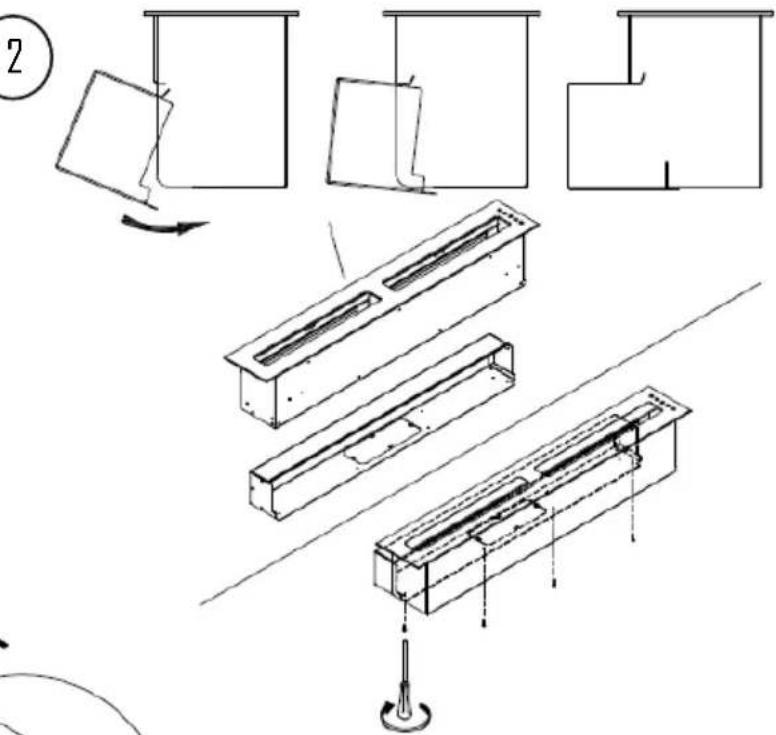

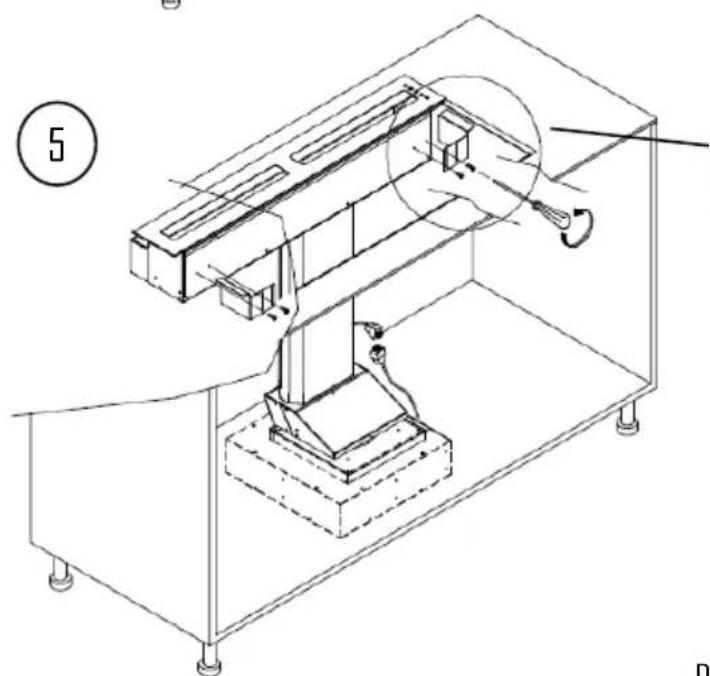

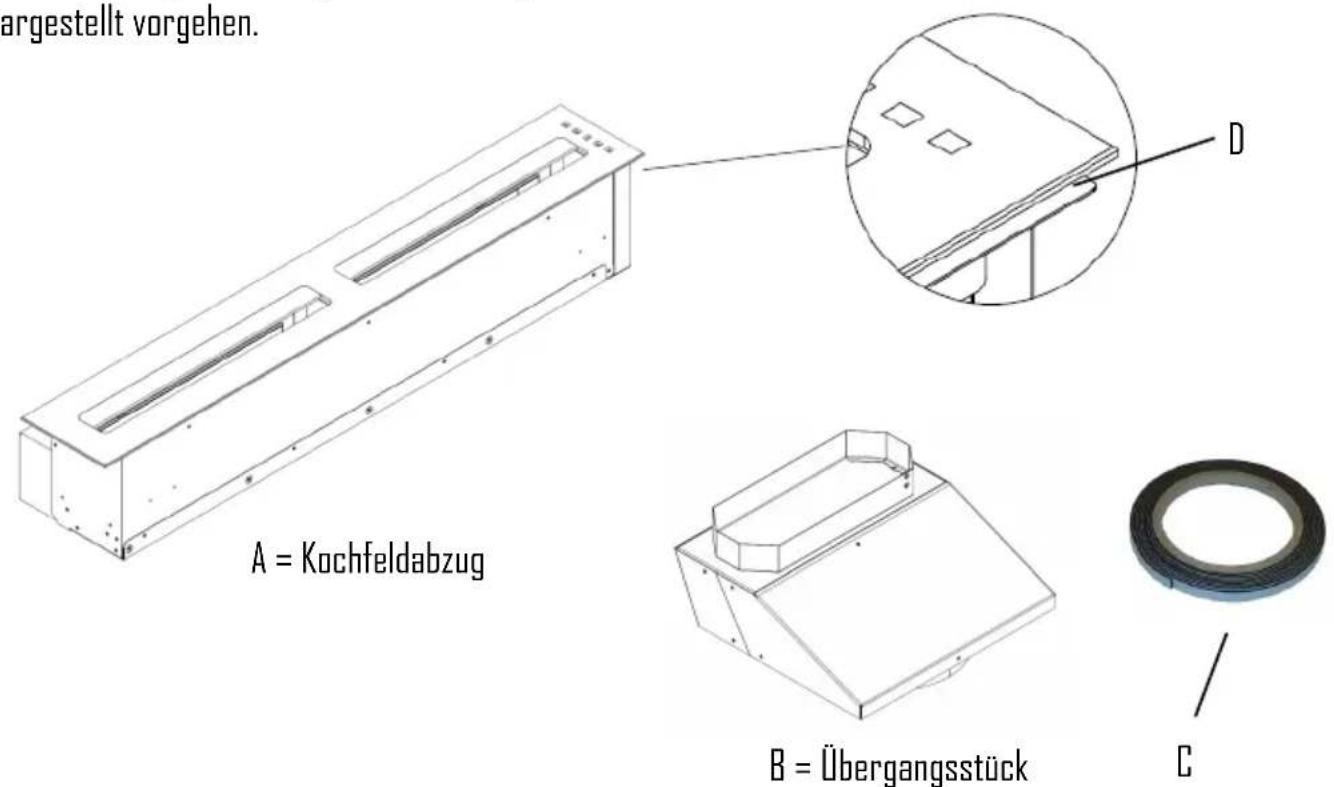

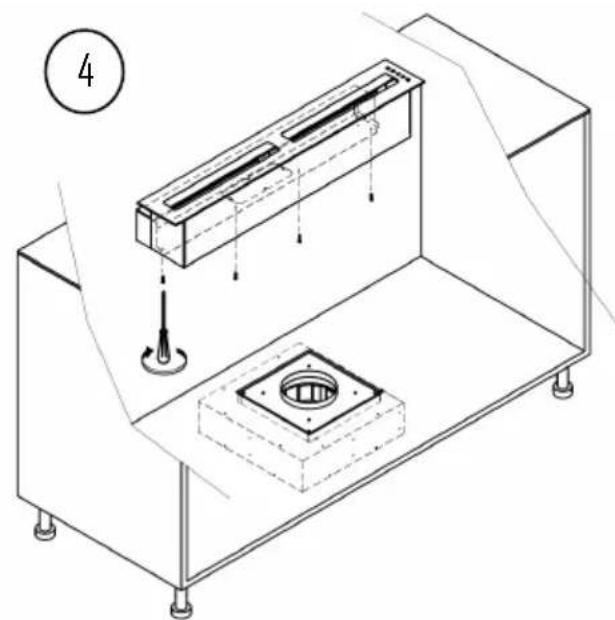

Bei der Montage der Abzugshaube,die mitgelieferte Zubehör verwenden und wie auf dem Informationsblatt dargestellt vorgehen.

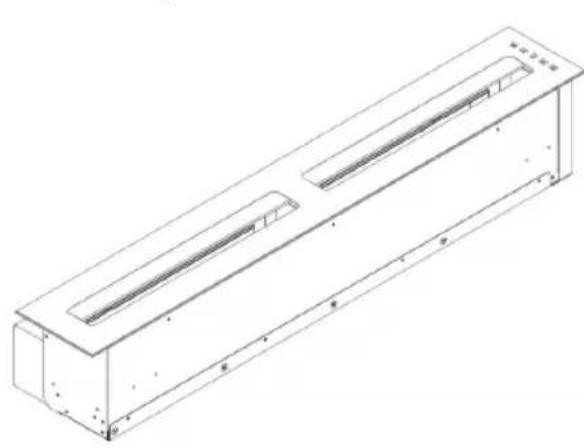

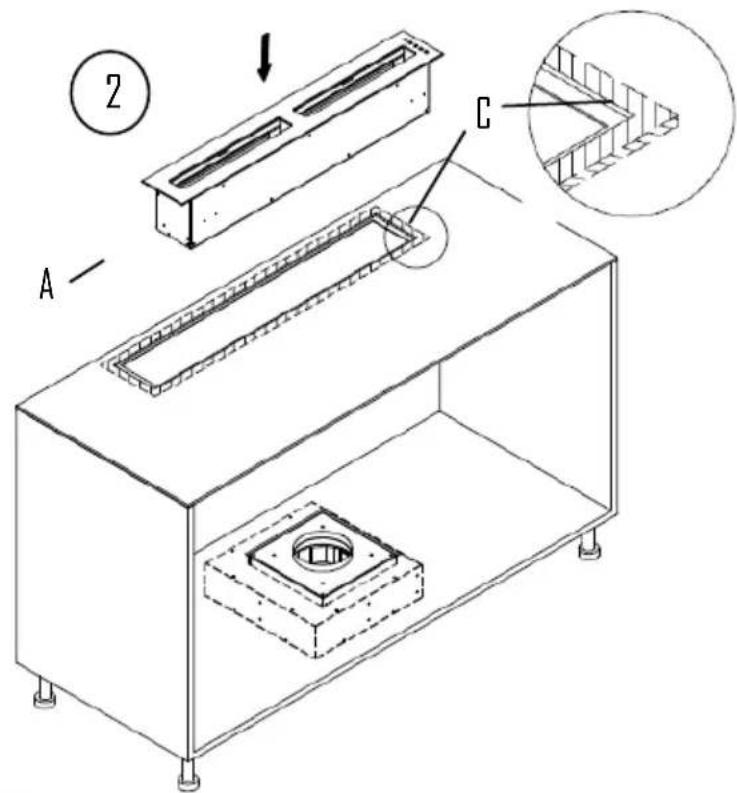

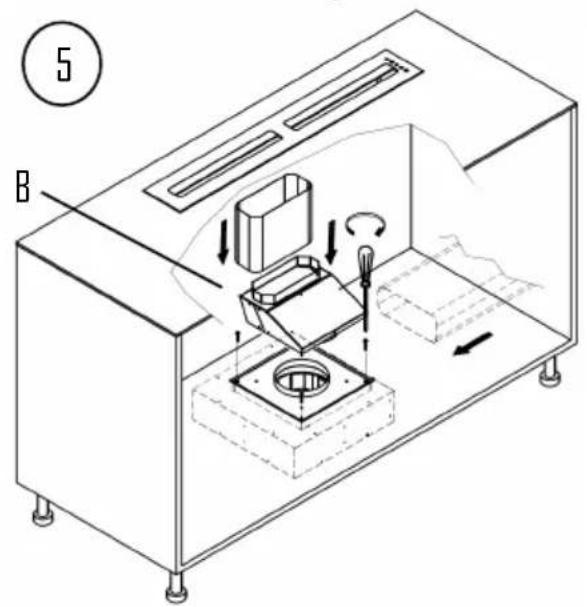

B = Übergangsstück A = Kochfeldabzug

STROMANSCHLUSS Der Stromanschluss darf ausschließlich von einem qualifizierten Elektriker durchgeführt werden und muss unter Beachtung der am Installationsort geltenden Vorschriften erfolgen. Sicherstellen, dass die Netzspannung mit den Angaben auf dem silbernen Typenschild in der Ab- zugshaube übereinstimmt. Sicherstellen, dass die elektrische Anlage unter Beachtung der geltenden Gesetzgebung und mit einer ordnungsmäßigen Erdung ausgeführt worden ist. Das Stromkabel der Abzugshaube muss besonders sorgfältig verlegt werden und darf auf keinen Fall durch Löcher geführt werden, die keine Kabelführung haben. Wird das Gerät direkt an das Stromnetz angeschlossen, muss eine Vorrichtung vorgesehen werden, die eine Trennung vom Stromnetz, mit einem Öffnungsabstand der Kontakte, die eine komplette Abtrennung in den Zuständen der Überspannungskategorie III, entsprechend der Installationsvorschriften, ermöglicht, gewährleistet. Der Stecker bzw. der allpolige Schalter muss bei installiertem Gerät zugänglich sein. Ist das Versorgungskabel beschädigt, muss es gegen ein neues Spezialkabel oder gegen einen beim Hersteller bzw. beim Kundendienst erhältlichen Satz ausgewechselt werden. Es muss ein Kabel vom Typ H05VV-F mit Mindestquerschnitt 3 x 0,75mm² verwendet werden. Bei Nichtbeachtung der am Installationsort geltenden Sicherheitsvorschriften, die für ein ord- nungsmäßiges Funktionieren der elektrischen Anlage erforderlich sind, übernimmt der Hersteller keinerlei Haftung. STEUERUNG DIGITALE STEUERUNG In der Ausführung mit digitaler Steuerung ist das Gerät mit vier Schaltflächen und einem Display ausgestattet, davon: > eine Schaltfläche zum Einschalten der 2. Geschwindigkeitsstufe und zum Ausschal- ten vom Motor. > zwei Schaltflächen + und - zum Erhöhen und Verringern der Motorgeschwindigkeit. > eine Schaltfläche TIMER zum Abschalten vom Motor nach Ablauf von 10 Minuten. Wenn der Timer eingeschaltet ist, blinkt die Zahl auf dem Display. Sonderfunktionen: Nach 100 Betriebsstunden beginnt auf dem DISPLAY eine 0 oder der Buchstabe A zu blinken und zeigt an, dass die Metallfilter sauber gemacht werden müssen. Nach dem Saubermachen der Metallfilter den Betriebsstundenzähler auf Null stellen und dazu die Schaltfläche TIMER bei abgeschalteter Abzugshaube 3 Sekunden lang drücken. Die Nullstellung vom Zähler wird durch die Anzeige eines Bindestrichs auf dem Display bei abgeschalteter Abzugshaube bestätigt.DE - 28

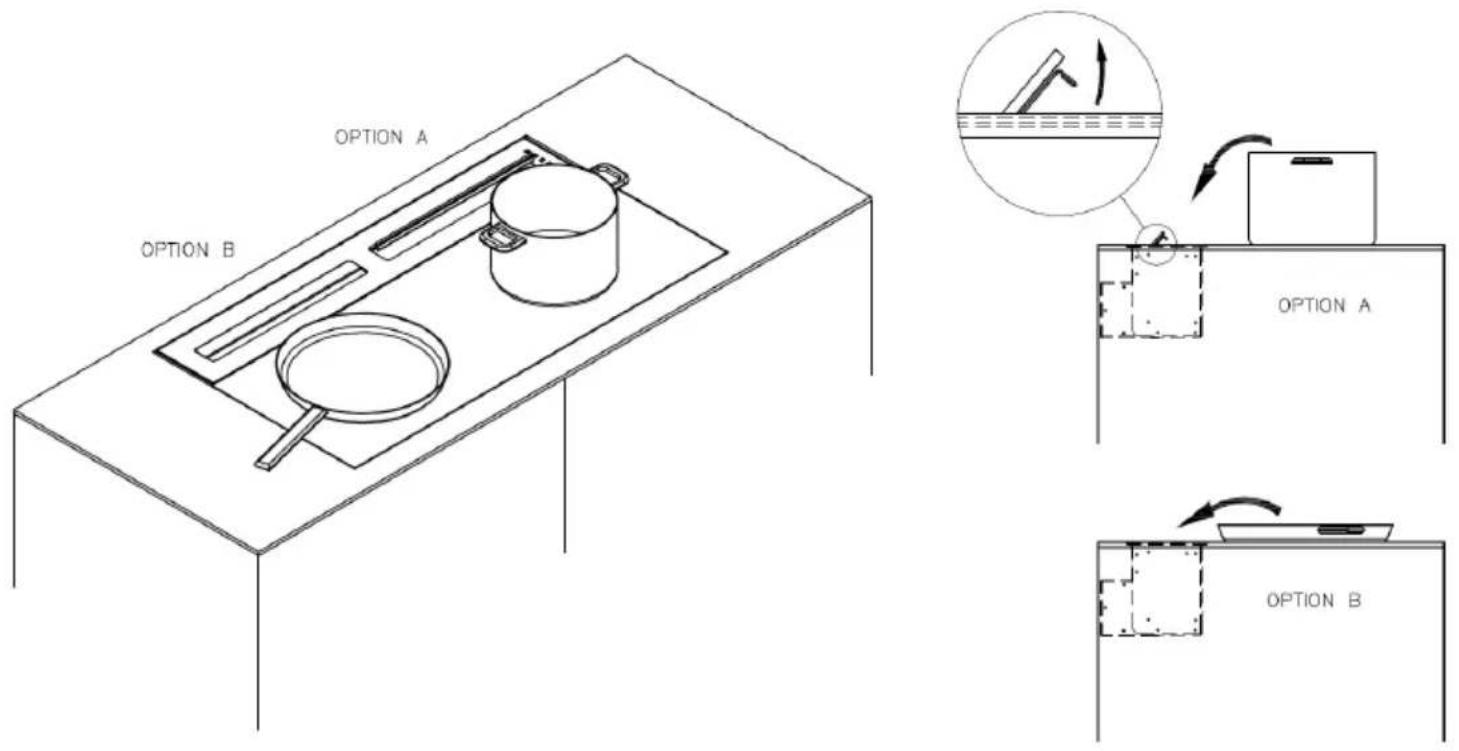

GEBRAUCH UND WARTUNG

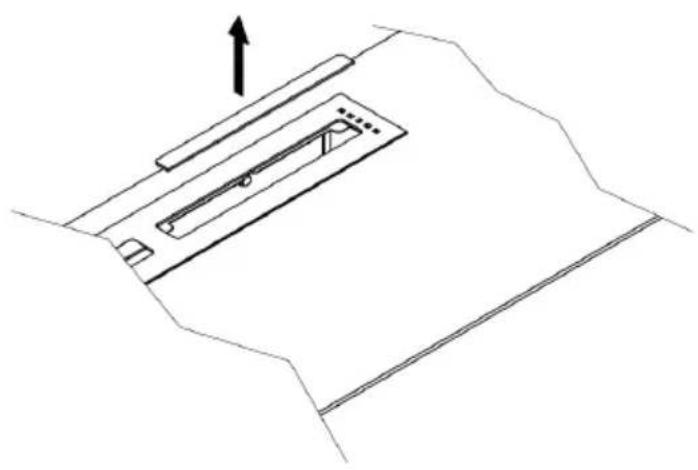

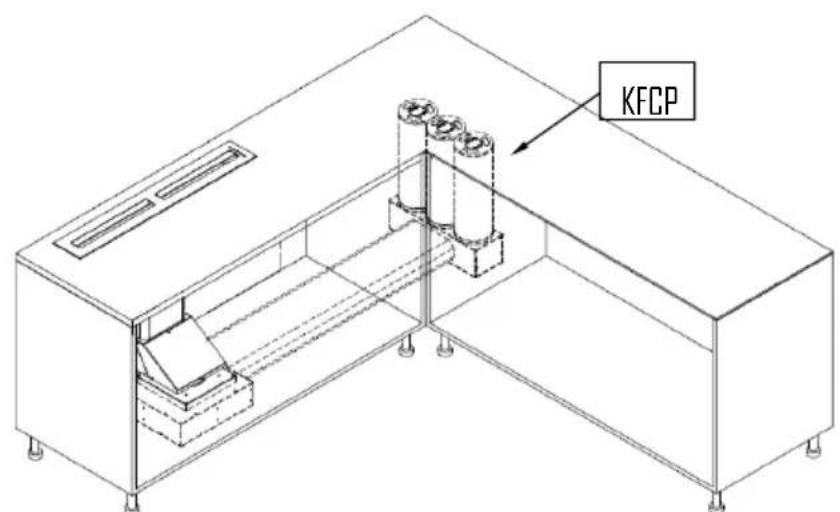

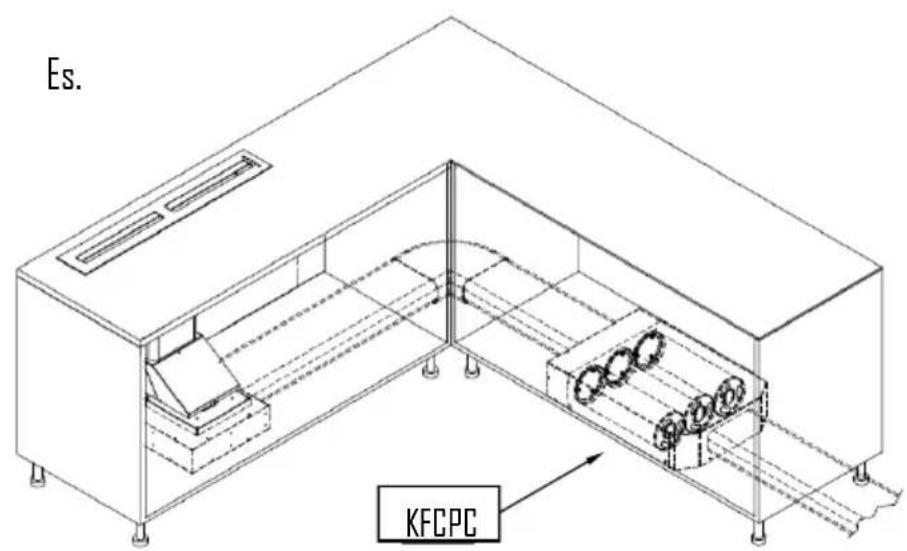

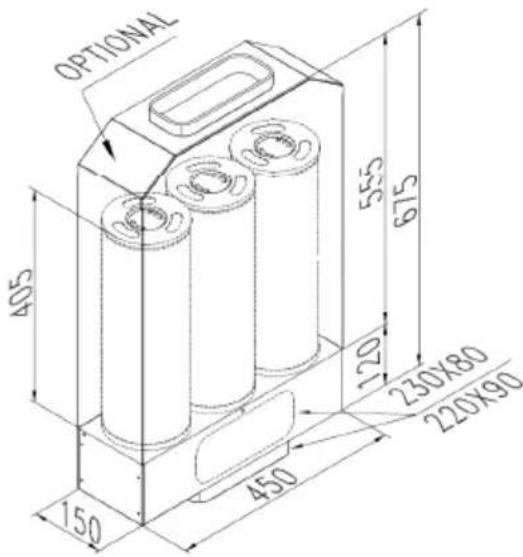

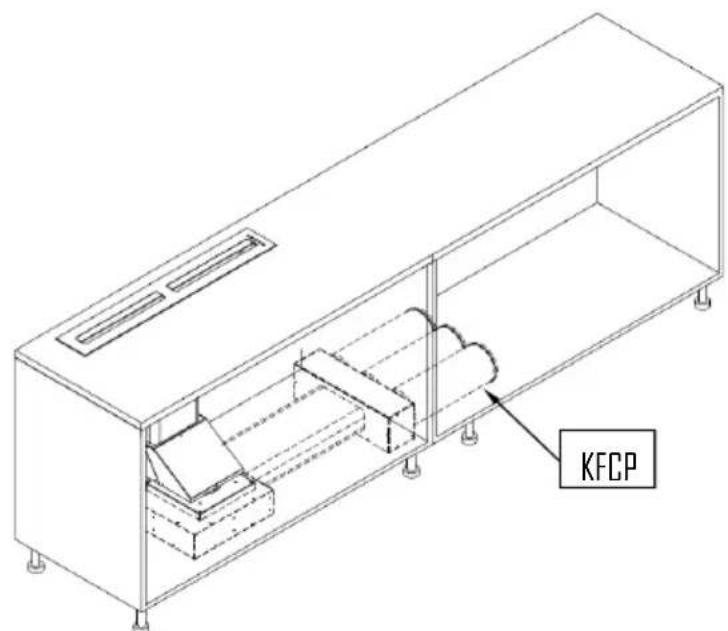

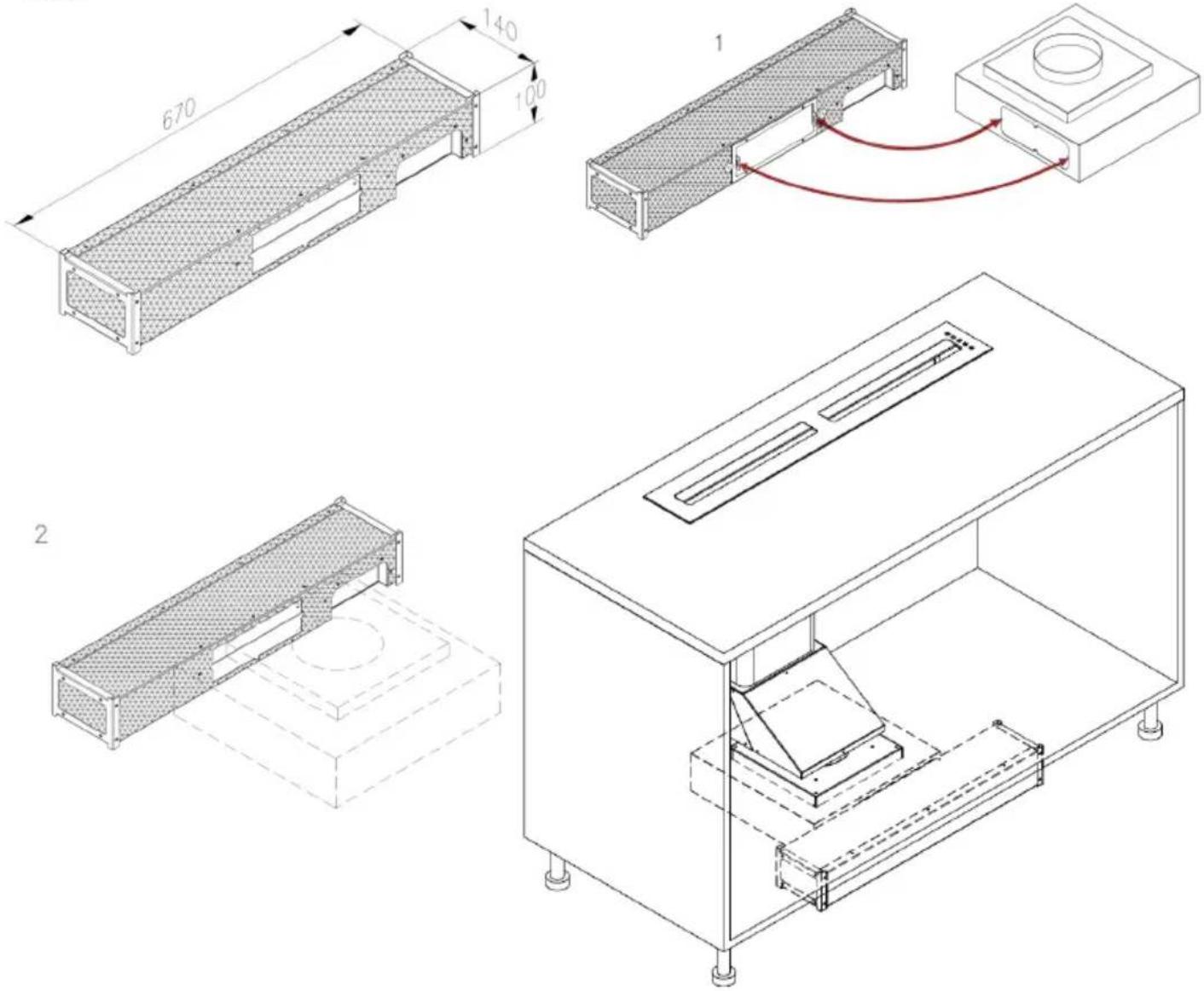

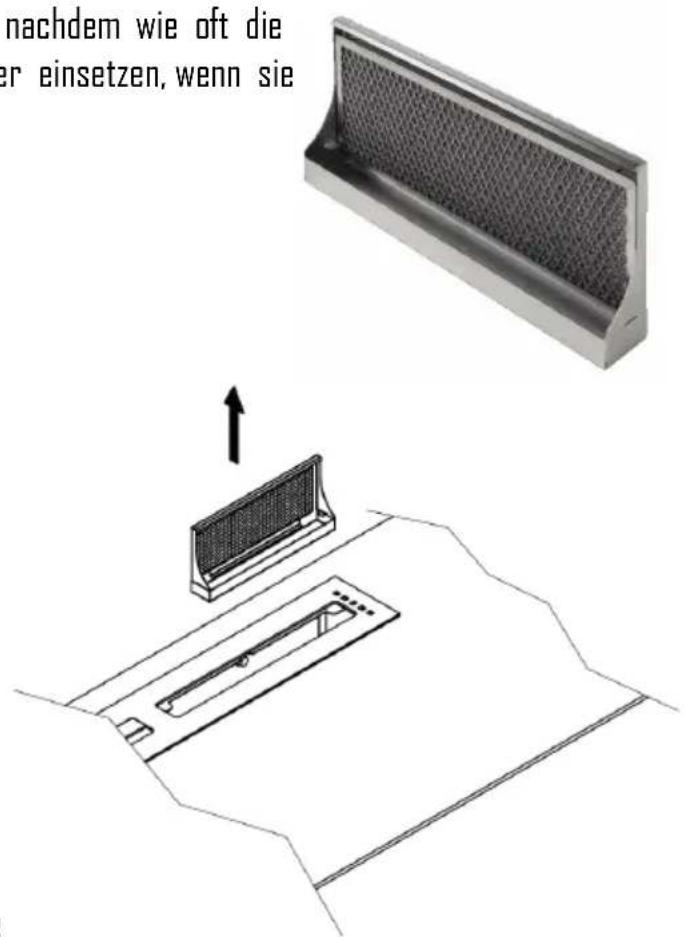

Vor Durchführung von Reinigungs- oder Wartungsarbeiten gleich welcher Art muss der Strom an der Abzugshaube abgeschaltet werden. Dazu den Hauptschalter der Abzugshaube auf 0 (OFF) stellen. Reinigung der Metallfilter Die Metallfilter der Abzugshaube müssen alle Monat mit heißem Wasser und einem milden Reinigungsmittel gewaschen werden, je nachdem wie oft die Abzugshaube benützt wird. Die Filter erst dann wieder einsetzen, wenn sie vollständig getrocknet sind.DE - 29 Kohlenstofffilter wahlfrei (KFCP, KFCPC und KFCPZ) Wenn die Abzugshaube mit Filtersystem mit interner Rückführung benützt wird, müssen Kohlenstofffilter verwendet werden (KFCP, KFCPC und KFCPZ). Die Aktivkohle in den Filtern hält die Küchendünste zurück.
