MANUALE UTENTE FPH 10014 TC BK Fulgor Milano

Con la presente il produttore dichiara che i prodotti da Voi acquistati rispondono, a secondo delle tipologie,

ai requisiti fondamentali richiesti delle Direttive Europee qui sotto riportate:

• Direttiva Bassa Tensione 73/23/EEC

• Direttiva di Compatibilità Elettromagnetica 89/336/EEC

• Direttiva Apparecchi Gas z90/396/EEC

e perché il prodotto è stato contrassegnato col marchio CE e peresso è stata emessa la Dichiarazione di Conformità.

a disposizione degli organi preposti al controllo del mercato.

SMALTIMENTO DEGLI APPARECCHI USATI

Al termine del periodo di utilizzo è vietato smaltire questi apparecchi elettrodomestici con i normali rifiuti urbani, delve bensi essere consegnato al punto di raccolta e riciclaggio delle apparecchiature elettriche ed elettroniche.

Ne informa il significato riportato sul prodotto, sul manuale di istruzioni o sull'imballaggio.

I materiali impiegati nell'apparecchio possono essere riutilizzati in conformità alla loro destinazione.

Grazie al riutilizzo, al ricicchio dei materiali o al altre forme di riutilizzo degli apparecchi inservibili, darete il Vostro contributo alla protezione del nostro ambiente naturale.

Le informazioni relative ai punti di smaltimento degli apparetti inservibili vi saranno fornite delle competenti autorità territoriali.

Il produttore declina agli responsabilità per inesattezze contente nel presente libretto a causa di errori tipografici. Ci riserviamo il diritto di apportare delle modifiche migliorative o indispensablei ai prodotti sulla alterarne le specifiche essenziali. I prodotti possono subire delle modifiche a seguito di richieste migliorative e normativa CE

IT Questo prodotto e conforme alla Direttiva EU 2002/96/EC.

Il sibbolo del cestino barrato riportato rìportato sull'apprecchio indica che il prodotto, alla fine della propria vita utile, dovendo essere trattato separamente dai rifiuti domestici, deve essere conferito in un centro di raccolta differenziate per apprecchiature elettriche ed elettroniche oppure riconsegnato al rivenditore al momento dell'acquisto di una nuova apprecchiatura equivalente. L'utente è responsabile del conferimento dell'apprecchio a fine vita alle appropriate strutture di raccolta. L'adeguata raccolta differenziate per l'avvio successivo dell'apprecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatible contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il ricilio dei materiali di cui è composto il prodotto. Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti, o al negazio in cui è stato effettuato l'acquisto.

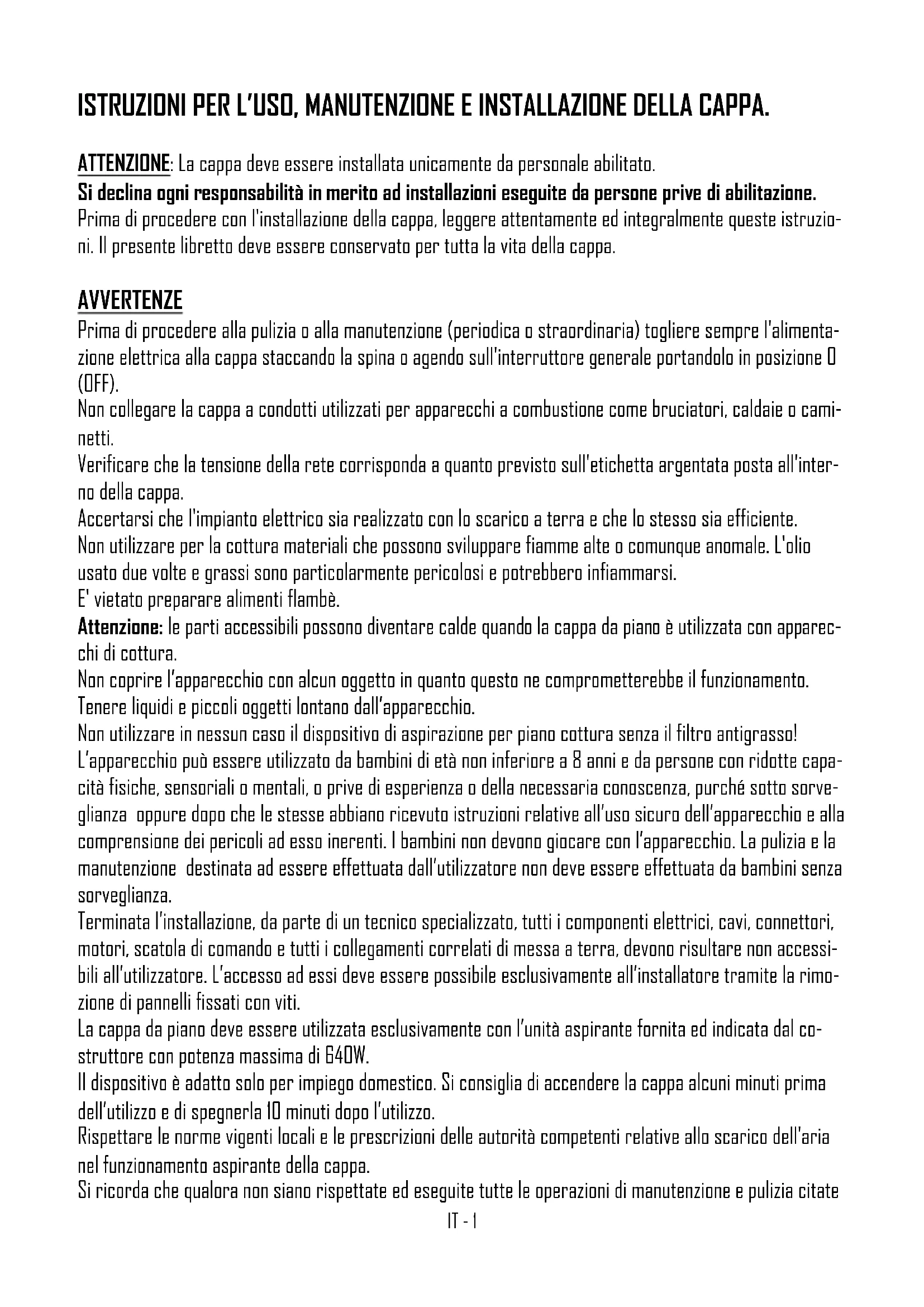

ISTRUZIONI PER L'USO, MANUTENZIONE E INSTALLAZIONE DELLA CUPPA.

ATTENZIONE: La cappa deve essere installata unicamente da personale abilitato.

Si declina agli responsabilità in merito ad installazioni eseguite da persone privé di abilitazione.

Prima di procedere con l'installazione della cappa, leggere attendamente ed integralmente queste istruzioni. Il presente libretto deve essere conservato per tutte la vita della cappa.

AVVERTENZE

Prima di procedere alla pulizia o alla manutenzione (periodica o straordinaria) togliere sempre l'alimentazione elettrica alla cappa staccando la spina o agenda sull'interruttore generale portandolo in posizione DFF).

Non collegare la cappa a condotti utilizzati per apparecchi a combustione come bruciatori, caldaie o cami-netti.

Verificare che la tensione della rete corrisponda a quanto previsto sull'etichetta argentata posta all'interno della cappa.

Accertarsi che l'impianto elettrico sa realizzato con lo scarico a terra e che lo stesso sia efficiente.

Non utilizzato per la cottura materiali che possono sviluppare fiamme alte o comunque anomale. L'olio usato due volte e grassi sono particolarmente pericolosi e potrebbero infiammarsi.

E' vietato preparare alimenti flambe.

Attenzione: le parti accessibili possono divertare calde quando la cappa da piano è utilizzata con apparetti di cottura.

Non coprire l'apparecchio con alcun oggetto in quanto questo ne comprometterebbe il funzionamento.

Tenere liquidi e piccoli oggetti lontano dall'apparecchio.

Non utilizzato in nessun caso il disposativo di aspirazione per piano cottura alla il filtro antigrasso!

L'apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persona con ridotte capacità fisiche, sensoriali o mentali, o privé di esperienza o della necessaria conoscenza, purché sotto sorvegianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambinienza sorvegianza.

Terminata l'installazione, da parte di un technician specializzato, tutti i componenti elettrici, cavi, connettori, motori, scatola di lavoro e tutti i collegamenti correlati di messa a terra, devono risultare non accessibili all'utilizzatore. L'accesso ad essi deve essere possibile esclusivamente all'installatore tramite la rimozione di pannelli fissati con viti.

La cappa da piano deve essere utilizzata esclusivamente con l'unità aspirante fornita edindicata dal costruttore con potenza massima di 640W.

Il disposivo è adatto solo per impiego domestico. Si consiglia di accendere la cappa alcuni minuti prima dell'utilizzo e di spegnerla 10 minuti dopo l'utilizzo.

Rispettare le norme vigenti locali e le prescrizioni delle autorità competenti relative allo scarico dell'aria nel funzionamento aspirante della cappa.

Si ricorda che qualora non siano rispetto ed eseguite tutte le operazioni di manutenzione e pulizia citate

nel presente opuscolo, esiste serio pericolo d'incendio.

I testi, le immagini e i dati corrispondono allo stato tecnico dell'apparecchio al momento della stampa. Si fa riserva di eventuali modifiche in linea con lo sviluppo del prodotto.

INSTALLAZIONE

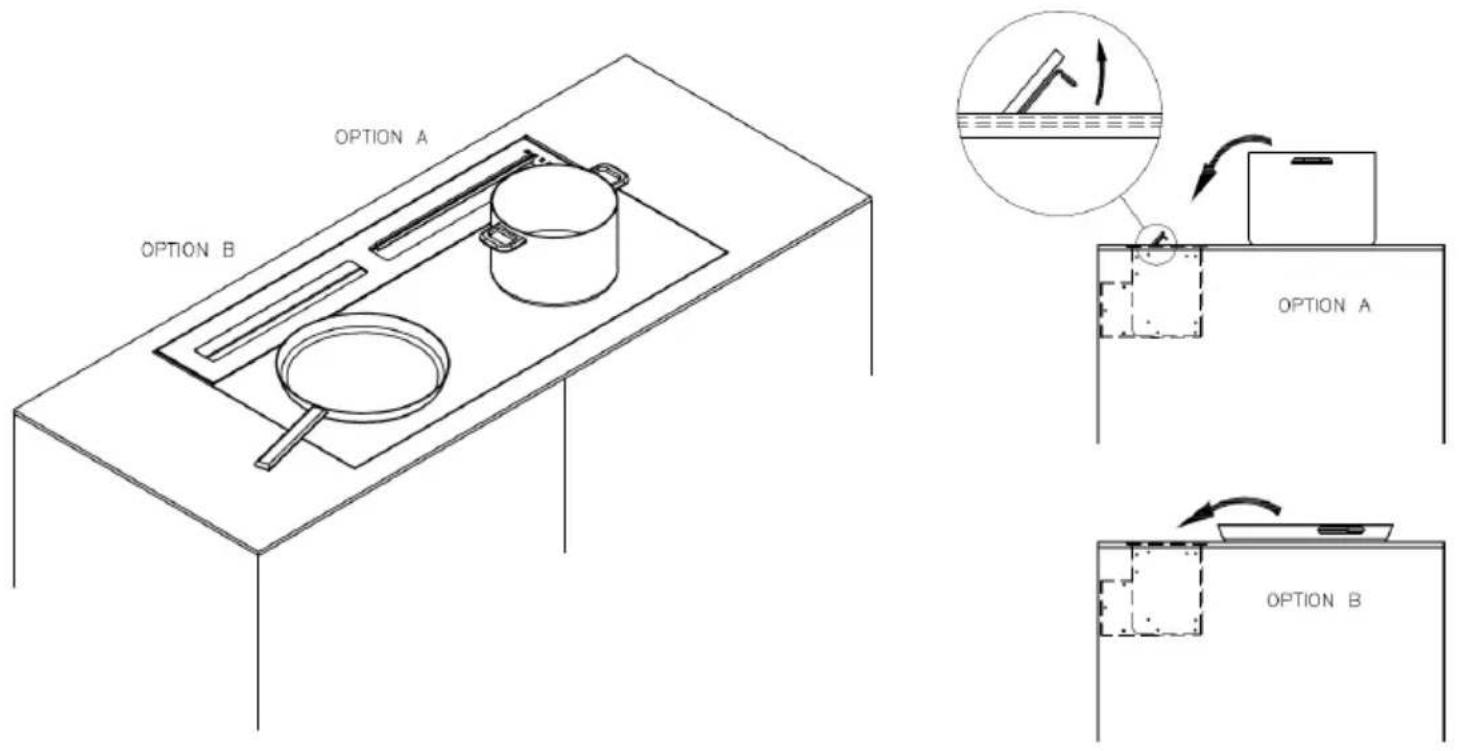

La cappa deve essere abbinata a piani cottura lineari (induzione o vetroceramica), la cappa ed il piano cottura devono essere aderenti. L'uso con piani cottura a gas non è ammesso ed è espressamente vietato. Terminata l'installazione, da parte di un technician specializzato, tutti i componenti elettrici, cavi, connettori, motori, scatola di lavoro e tutti i collegamenti correlati di messa a terra, devono risultare non accessibili all'utilizzatore. L'accesso adassi deve essere possibile esclusivamente all'installatoretramite la rimozione di pannelli fissati con viti.

La cappa cui essere utilizzata sa in funzione filtrante che aspirante.

Nel funzionamento filtrante cièe con riciclo dell'aria, è necessario utilizzato dei filtri a carbone (vedere paragrafo FILTRI CARBONE)

Nel funzionamento aspirantecisione con l'espulSIONe all'esterno dell'aria filtrata, e necessario un adeguato.
sistema di compensazione secondo le norme vigenti. Il tubo di uscita dei fumi delve avere un diametro
uguale o superiore rispetto a quello del raccordo della cappa.

Il locale dove è installata la cappa, deve disporre di sufficiente ventilazione, quando vengono utilizzati contemporaneamente altri apparetcchi che impiegano gas o altri combustibili.

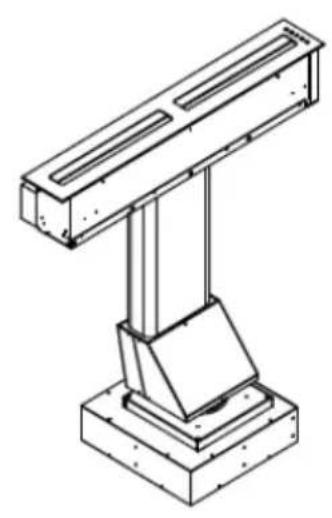

ISTRUZIONI DI MONTAGGIO

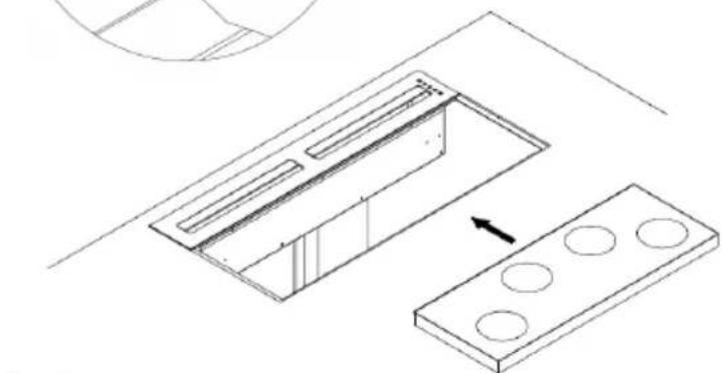

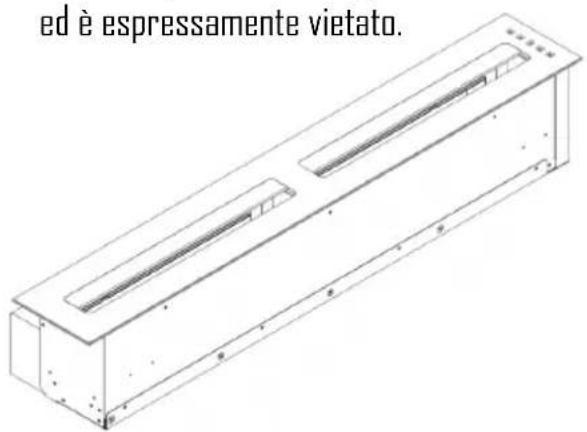

La cappa deve essere abbinata a piani cottura lineari (induzione o vetroceramica), la cappa ed il piano cottura devono essere aderenti.. L'uso con piani cottura a gas non è amesso ed è espressamente vietato.

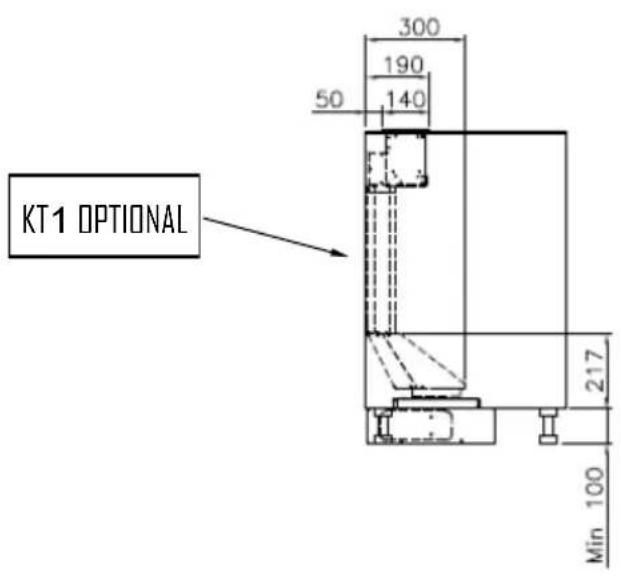

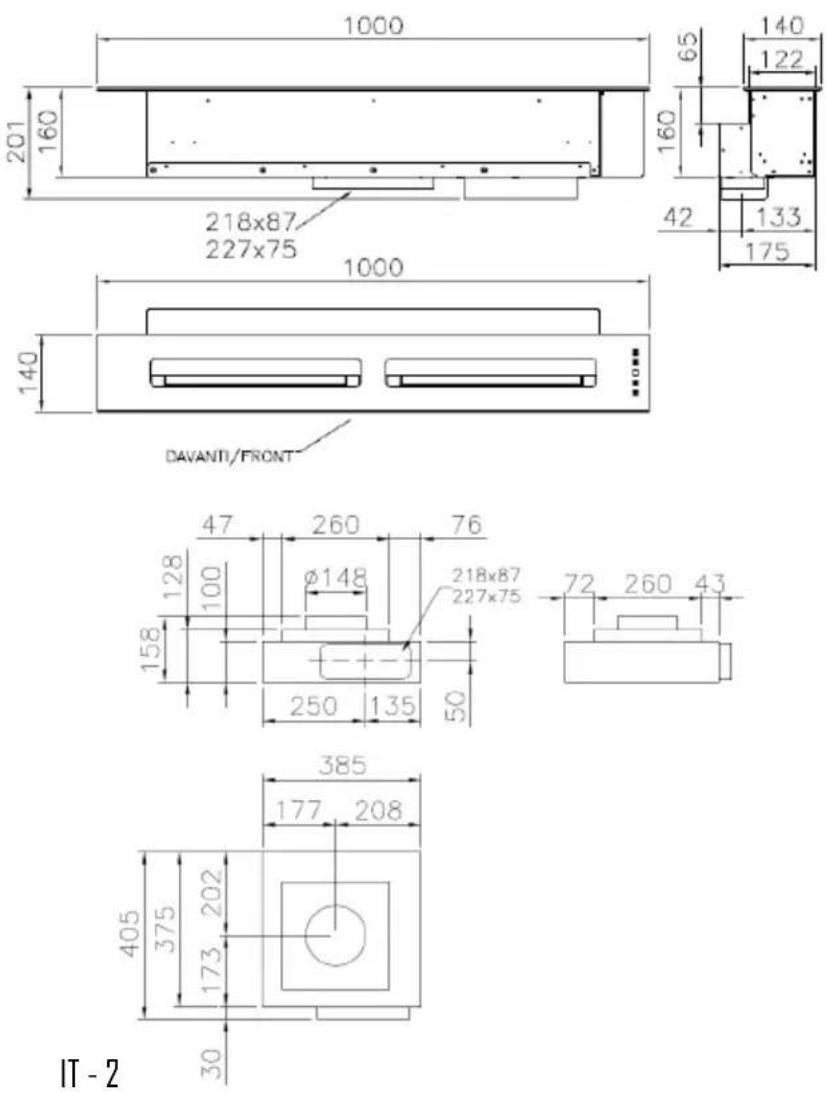

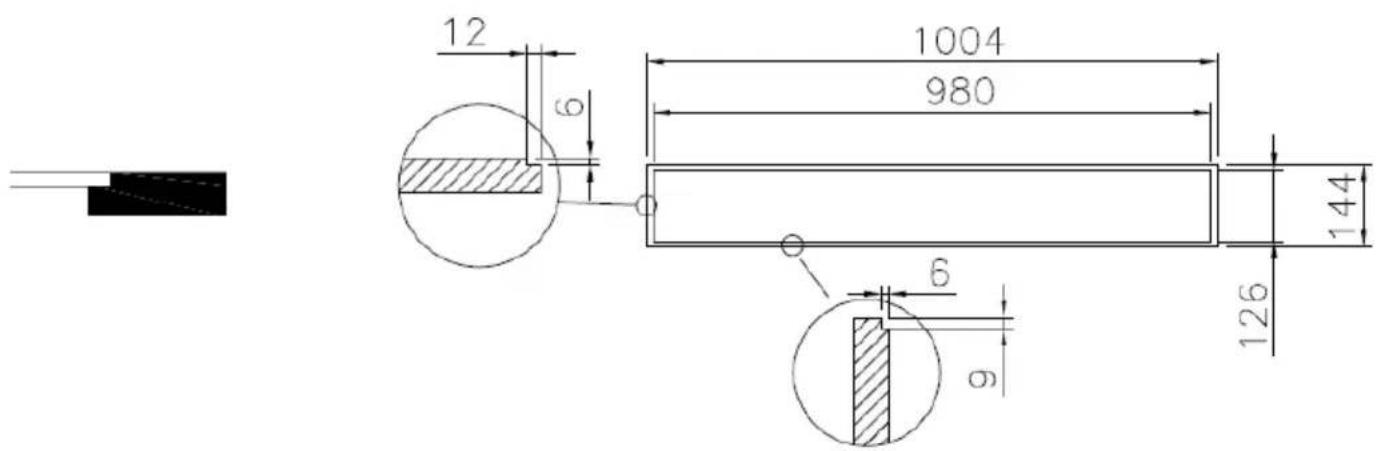

Per le dimensioni del foro fare riferimento al seguente disegno.

Montaggio sporgente:

Montaggio filo top:

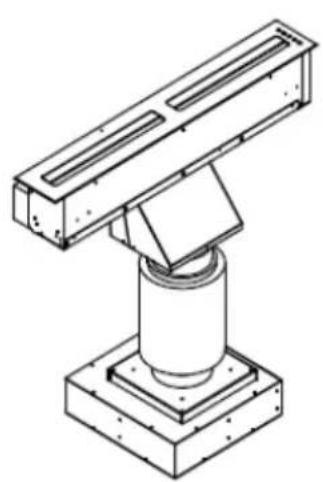

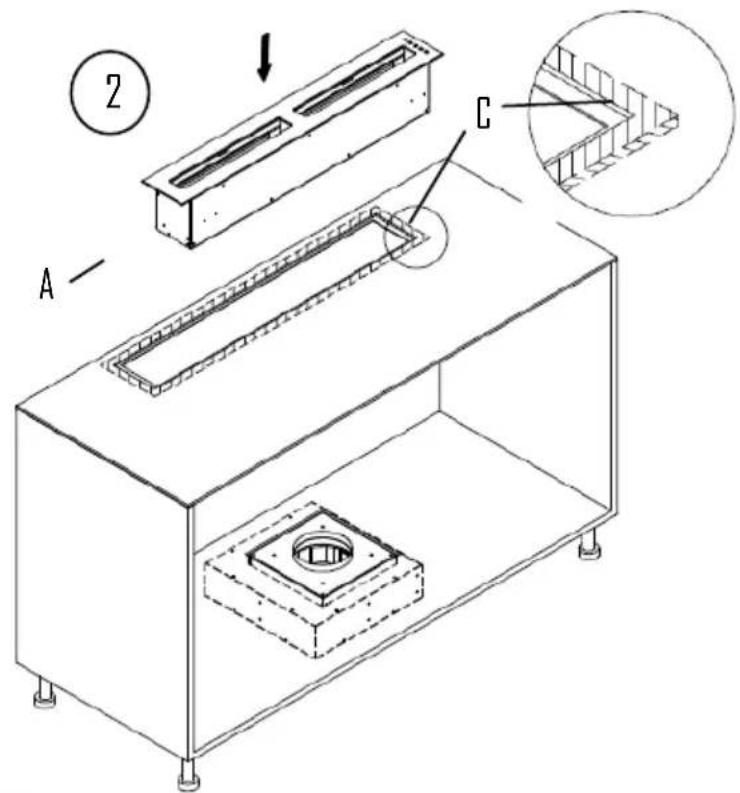

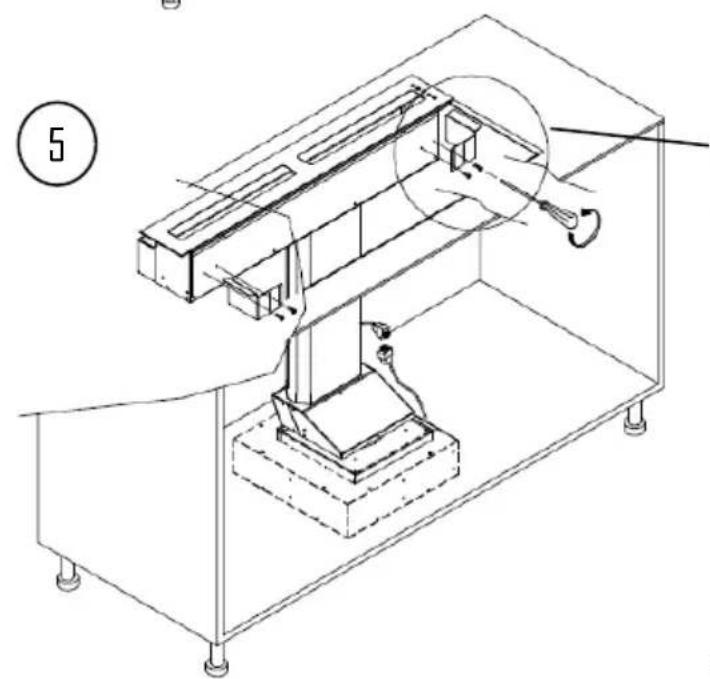

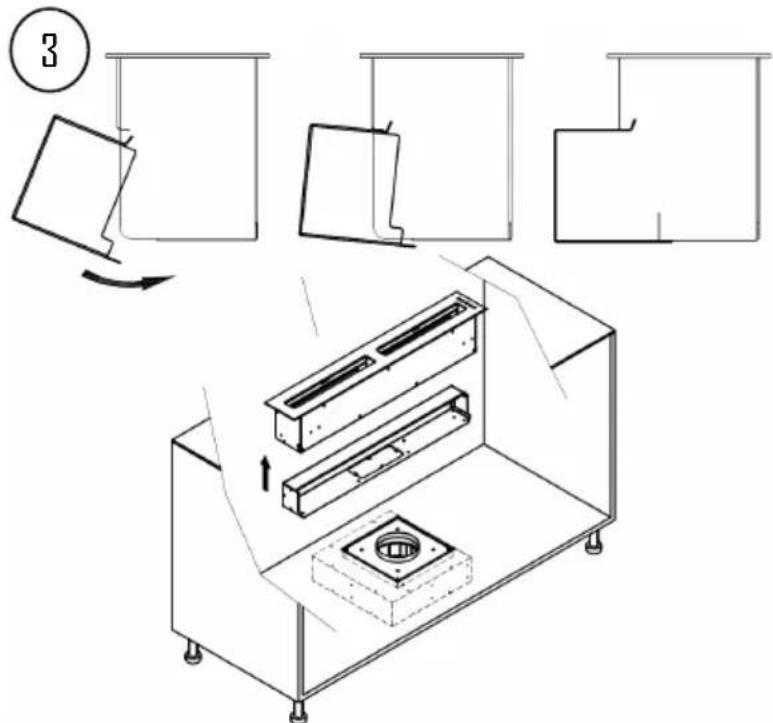

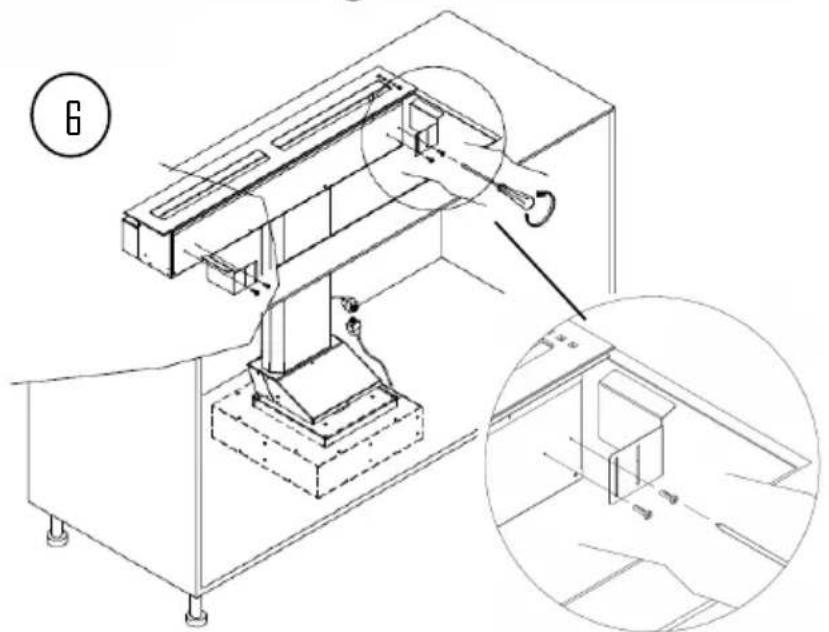

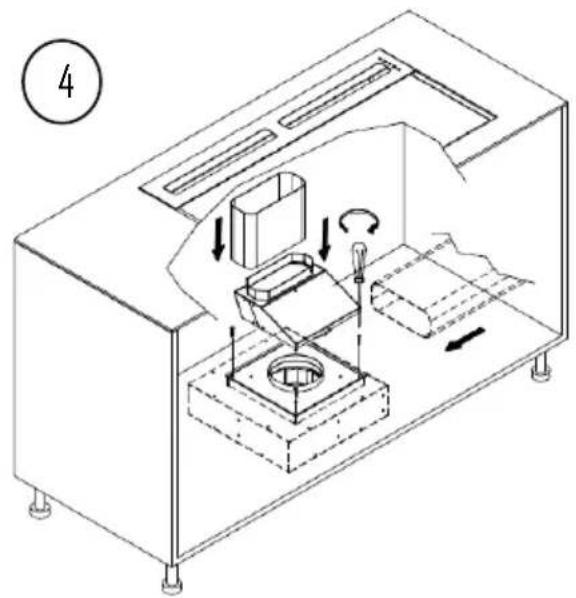

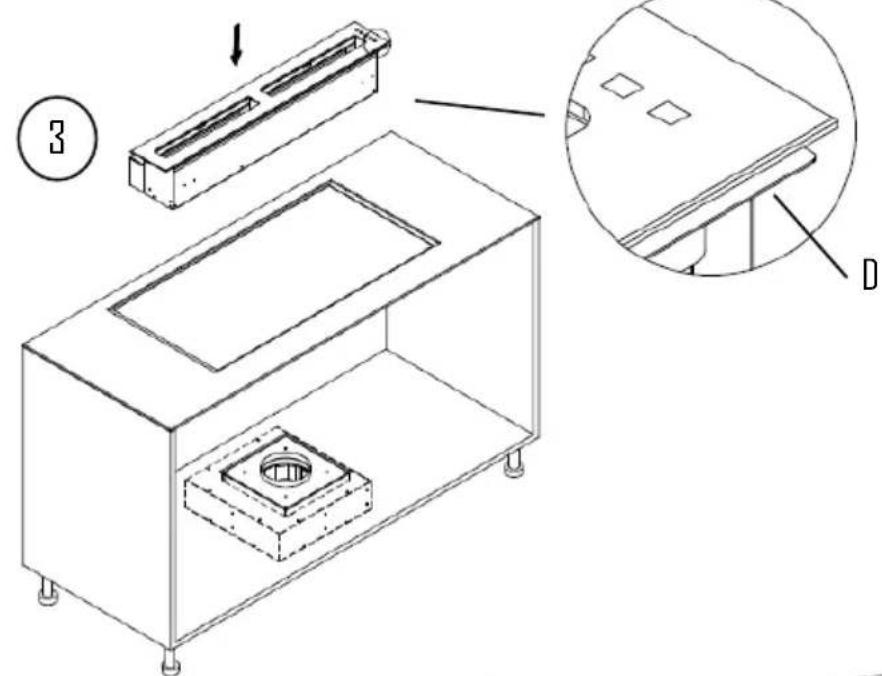

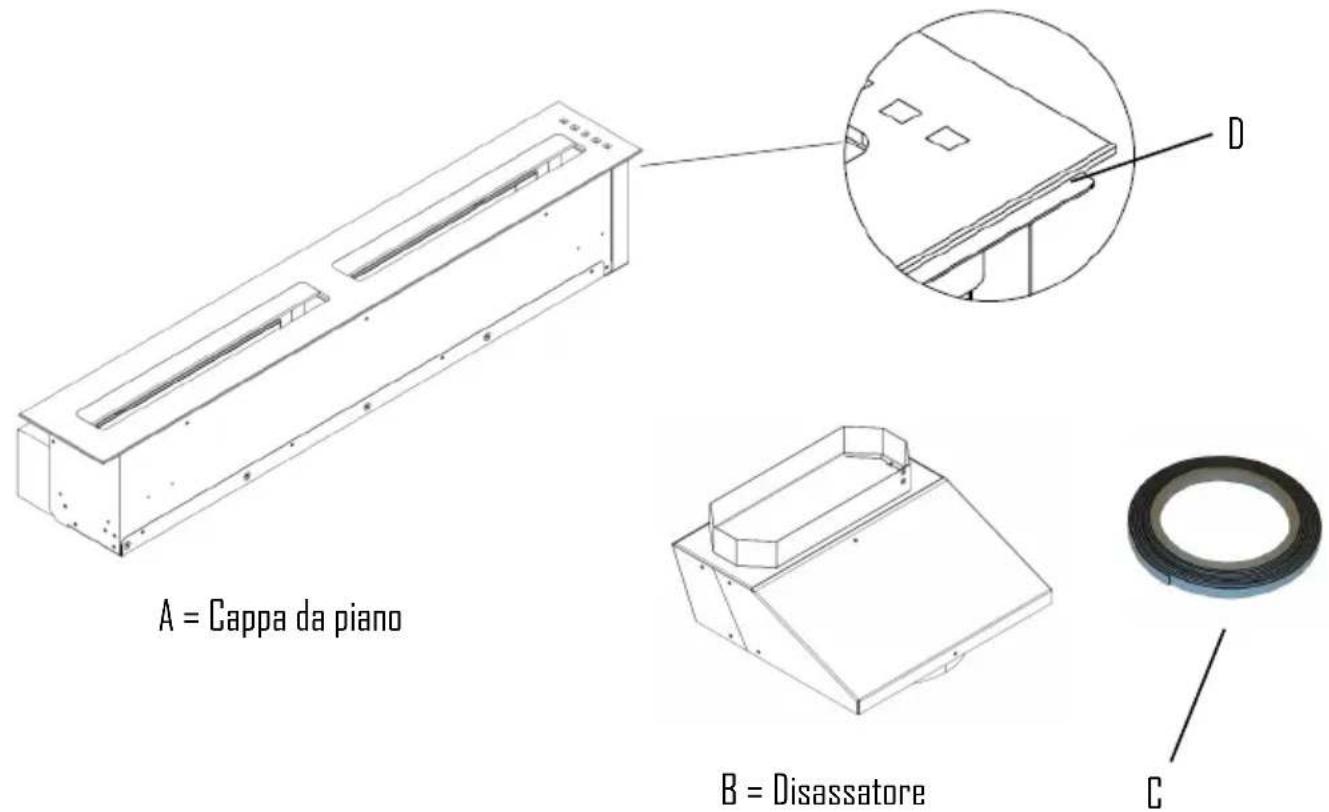

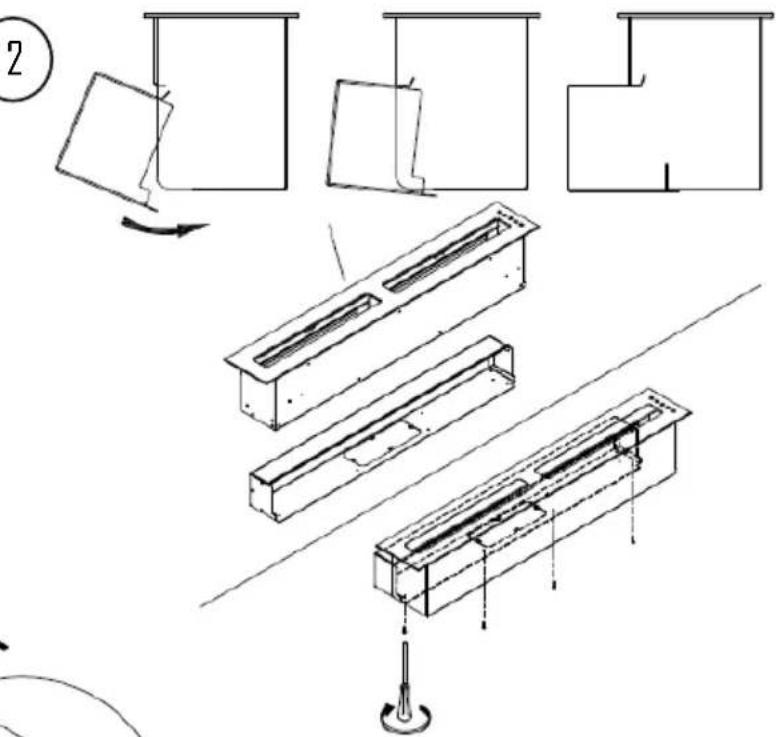

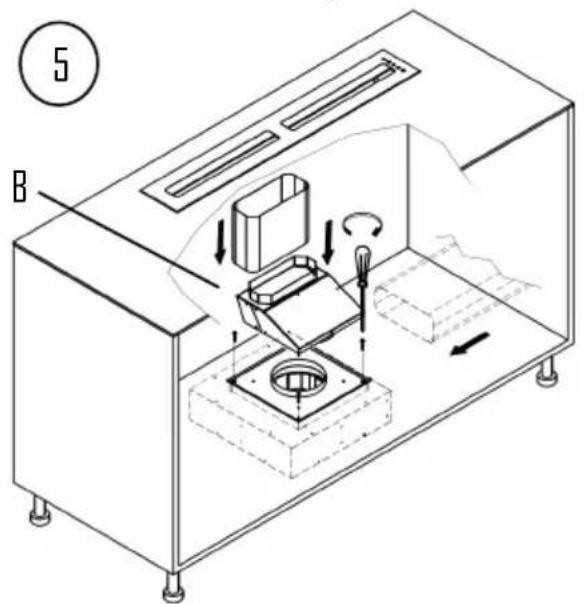

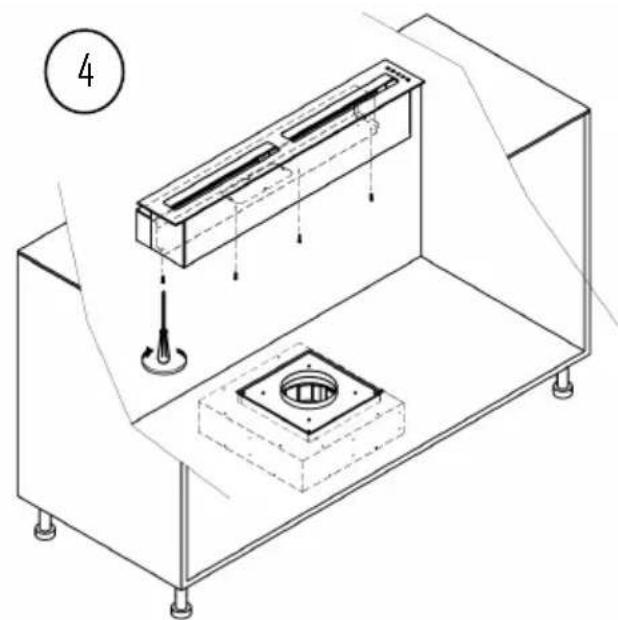

Per il montaggio della cappa utilizzato gli accessori in dotazione e seguire le fasi illustrate.

IT-3

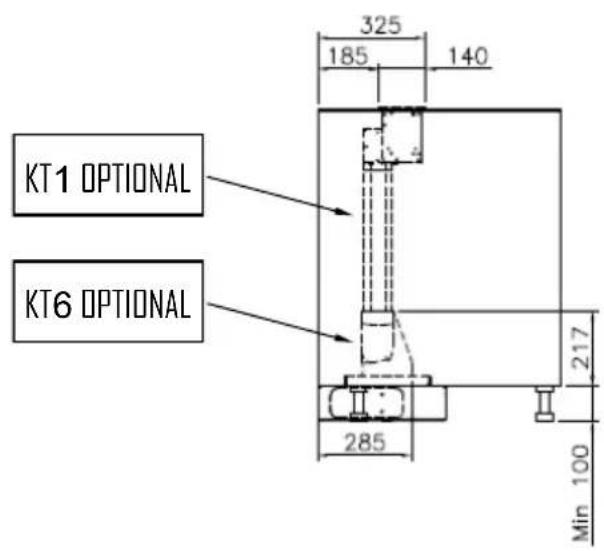

OPTION “A”

IT-4

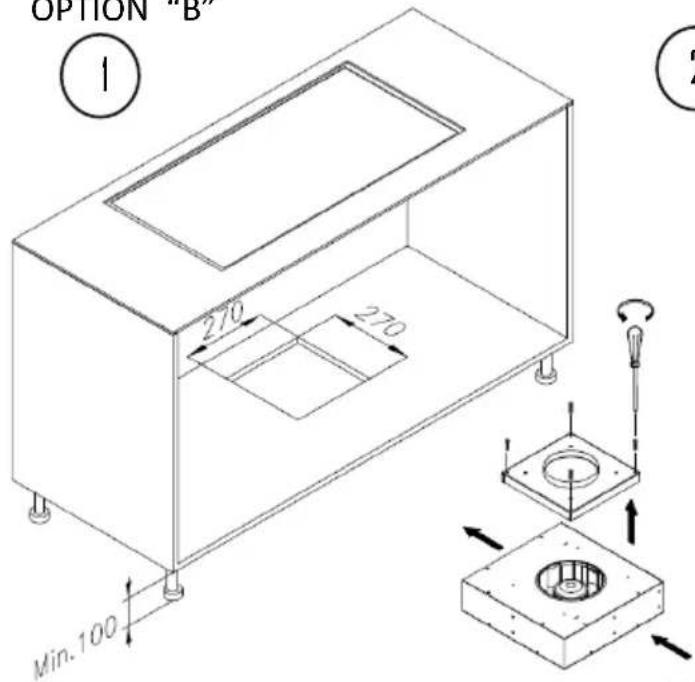

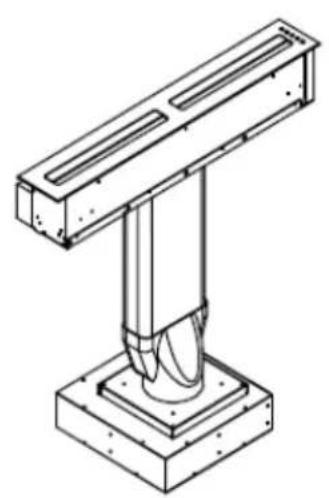

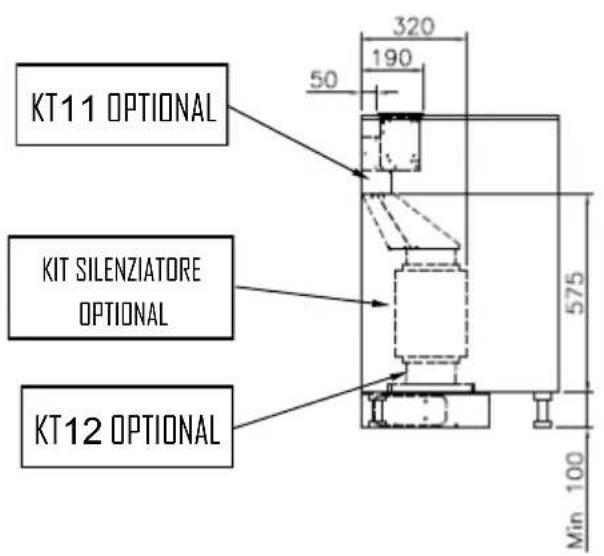

OPTION "B"

IT-5

ALLACCIAMENTO ELETTRICO

L'allacciamento elettrico deve essere effettuato da personale specializzato, nel rispetto delle norme e leggi vigenti.

Verificare che la tensione della rete corrisponda a quellaindicata sull'etichetta argentata posta all'interno della cappa.

Accertarsi che l'impianto sa realizzato secondo le norme vigenti e con lo scarico a terra efficiente.

Porre particolare attenzione al cavo di alimentazione della cappa, verificando che nonattraversi fori sprovvisti di passacavo.

Nel caso di collegamento diretto alla rete, è necessario prevedere un dispositivo che assicuri la disconnessione nella rete, con una distance di aperture dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformmente alle regole di installment.

La spina o l'interruttore onnipolare devono essere accessibili ad apparecchio installato

Se il cavo di alimentazione è danneggiato,esso devese essere sostituito con un cavo speciale oppure un assieme disponibili presso il costruttore o il suo servizio assistenza tecnica. Il cavo da utilizzato devese essere di tipo H05VV-F con sezione minima 3× 0.75mm^2

Il costruttore declina agli responsabilità nel caso non vengano rispetto le norme antinfortunisti- che vigenti, necessarie al regolare funzionamento dell'impiano elettrico.

COMANDO

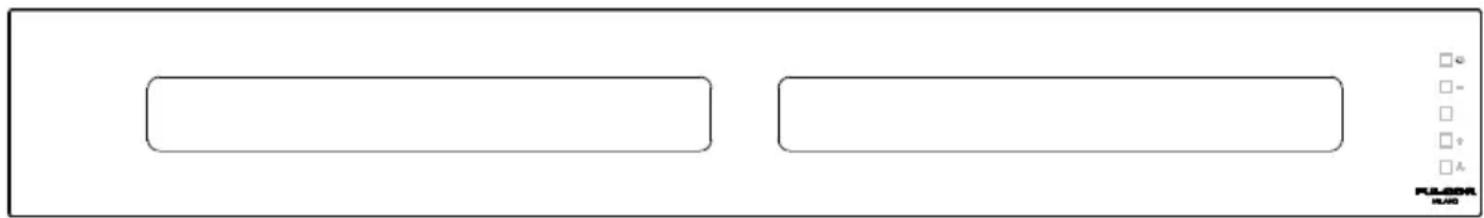

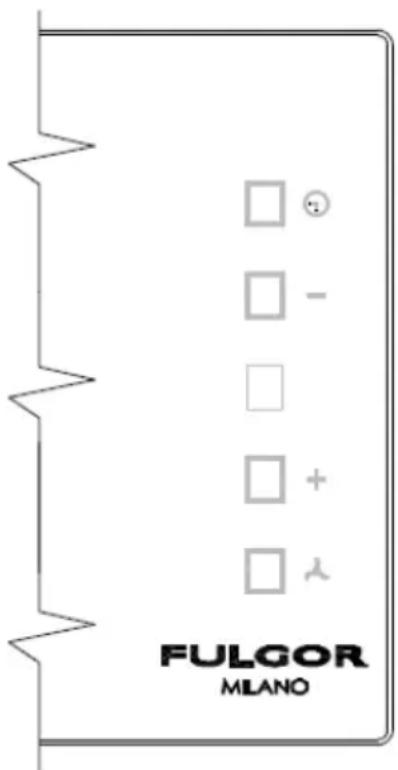

COMANDO DIGITALE

Nella versione con dato digitale sono presenti quattro pulsanti a sfioramento ed un display.

Un pulsante per accensione in 2^ velocità e spegnimento del motore.
Due pulsanti + e - per aumento eriduzione delle velocità motore.
Un pulsante TIMER per spegnimento del motore durante 10 min.

con il timer attivato, il numero presente nel display sare lampeggiante. Funzioni speciali:

Dopo 100 ore di utilizzo, sul DISPLAY iniziere a lampeggiare lo D oppure la lettera A per segnalare l'esigenza di lavare i filtri metallici. Dopo aver lavato i filtri metallici, azzerare il conta ore tenendo premuto il tasto TIMER per più di tre sec. con cappa spenta. La visualizzazione dell'avvenuto azzeramento viene segnalata mediante la comparsa, a cappa spenta, di un trattino sul display.

USD E MANUTENZIONE

Prima di effettuare qualsiasi intervento di pulizia e manutenzione, tagliere l'alimentazione alla cappa portando l'interruttore generale in posizione D (OFF).

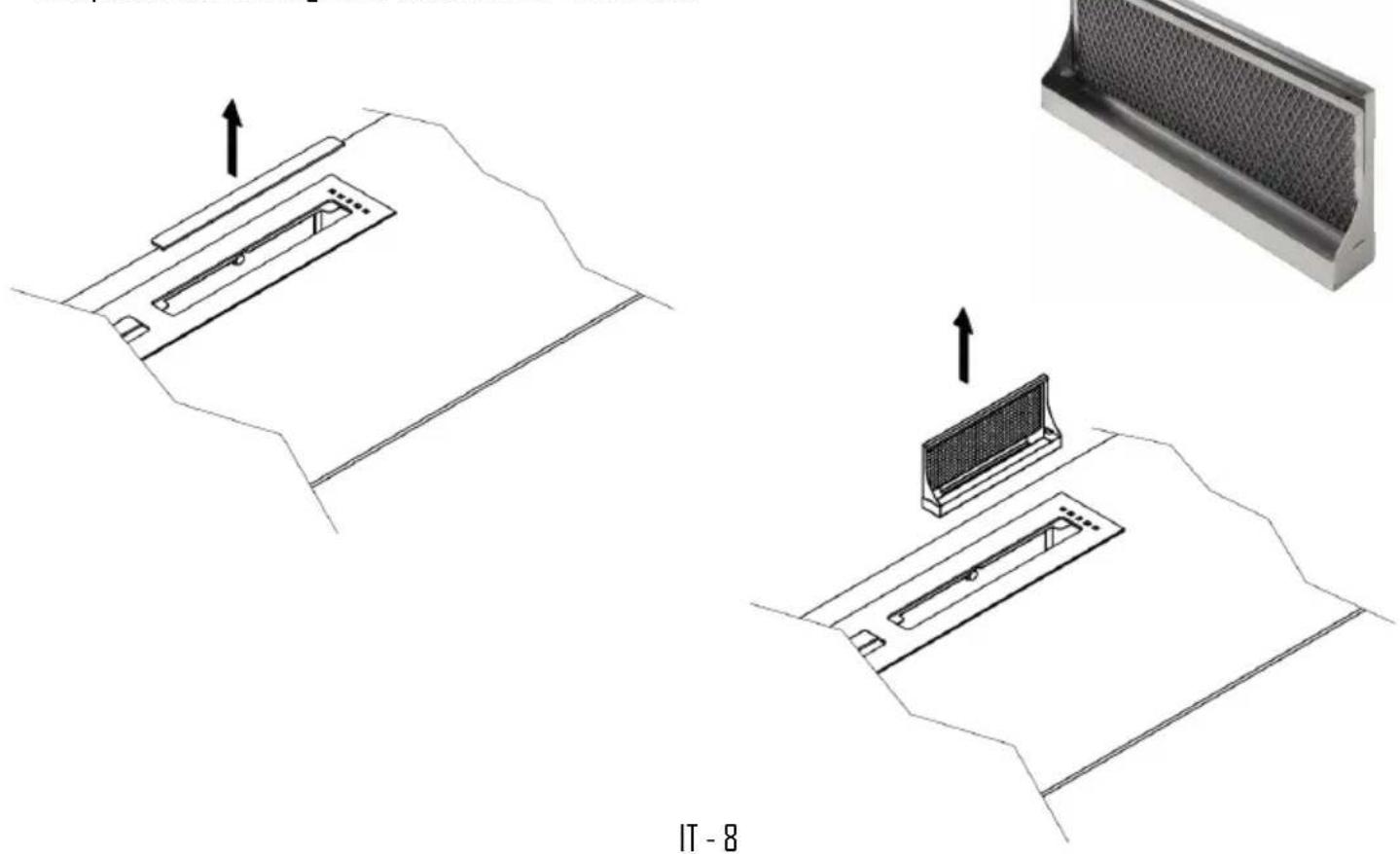

Pulizia dei filtri metallici

I filtri metallici in dotazione alla cappa vanno lavati ogni mese in funzione dell'intensità d'uso, con acqua calda e detersivo liquido non aggressivo. Dopo il lavaggio i filtri devono essere completamente asciugati e rimontati correttamente.

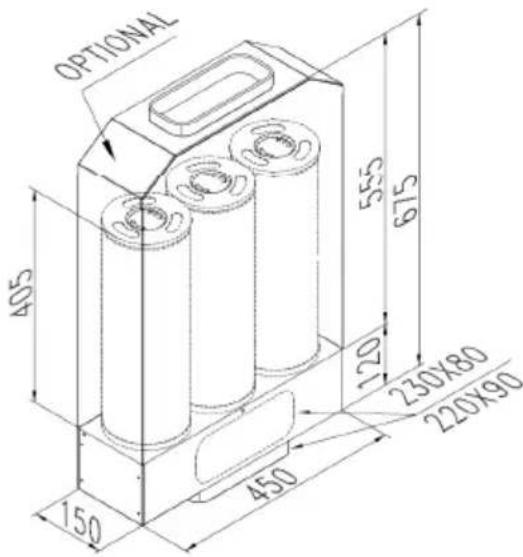

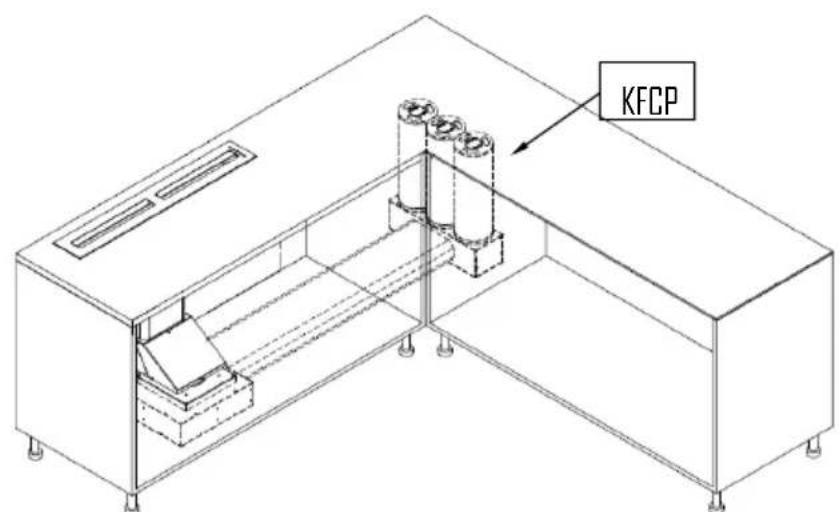

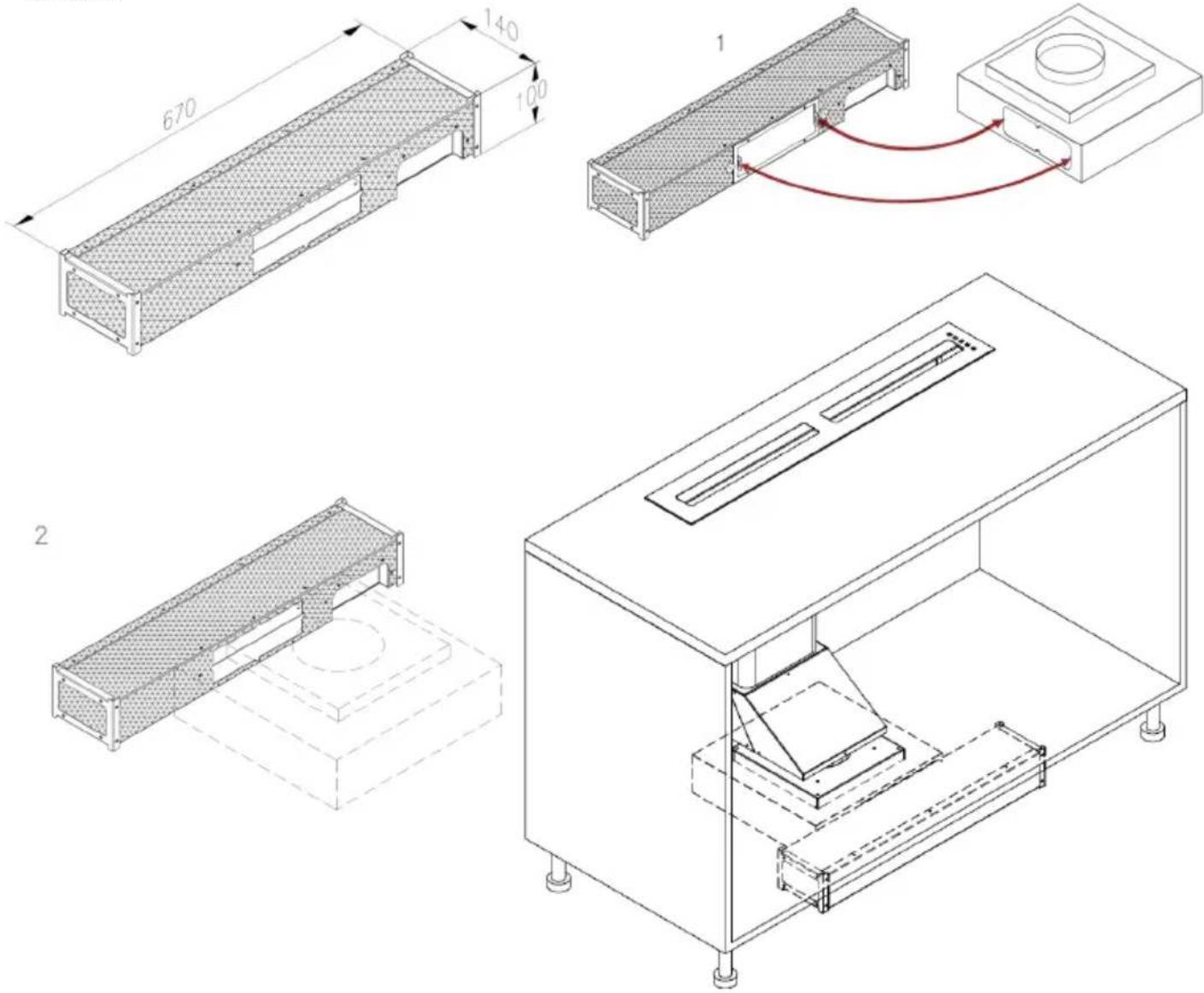

Filtri carbone OPTIONAL (KFCP, KFCPC e KFCPZ)

Se la cappa è utilizzata conSYSTEMA filtrante con ricerca interno è necessario l'impiego di filtri carbone (KFCP, KFCPC e KFCPZ). Il carbone attivo containuto nei filtri, serve a trattenero gli odori dei fumi di cucina.

KFCP-KFCPC

IT-9

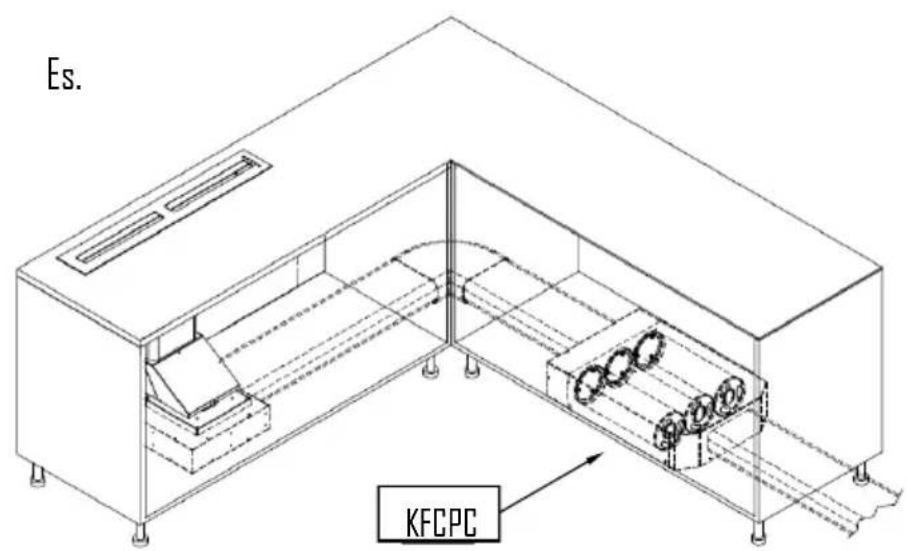

KFCPZ

Pulizia della cappa

La pulizia periodica delle superfici evita di dover successivement rimuovere con difficulti sporco incrostati. Se la cappa è verniciata o ramata, usare un panno morbido con acqua tie vo neutro. E' vietato versare liquidi direttamente sulla cappa e l'uso di prodotti granulosi e usare prodotti aggressivi, solventi chimici o derivati da distillati di petrolio che potrebbero oleosi suscettibili d'ossidazione e polymerizzazione.

La ditta costruttrice non risponde di anni estetici causati da inosservanza delle indicazioni so-praelencate.

Valida solo in Italia, Repubblica di San Marino e Stato della Città del Vatican

FULGOR

MILANO
