MANUAL DE UTILIZADOR FQHI 900 X Fulgor Milano

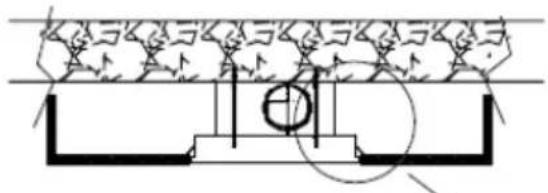

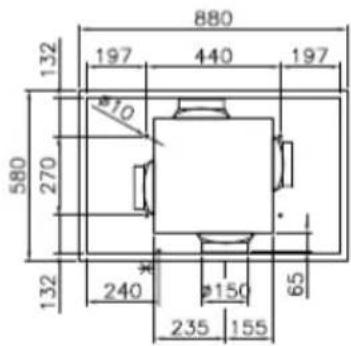

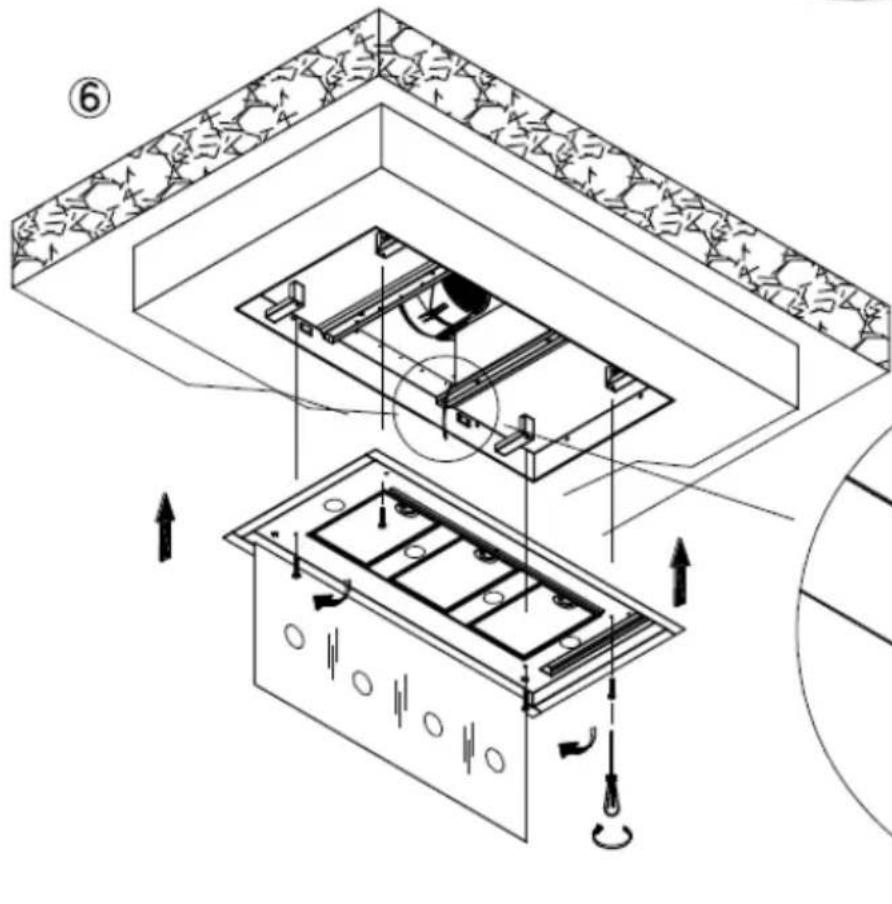

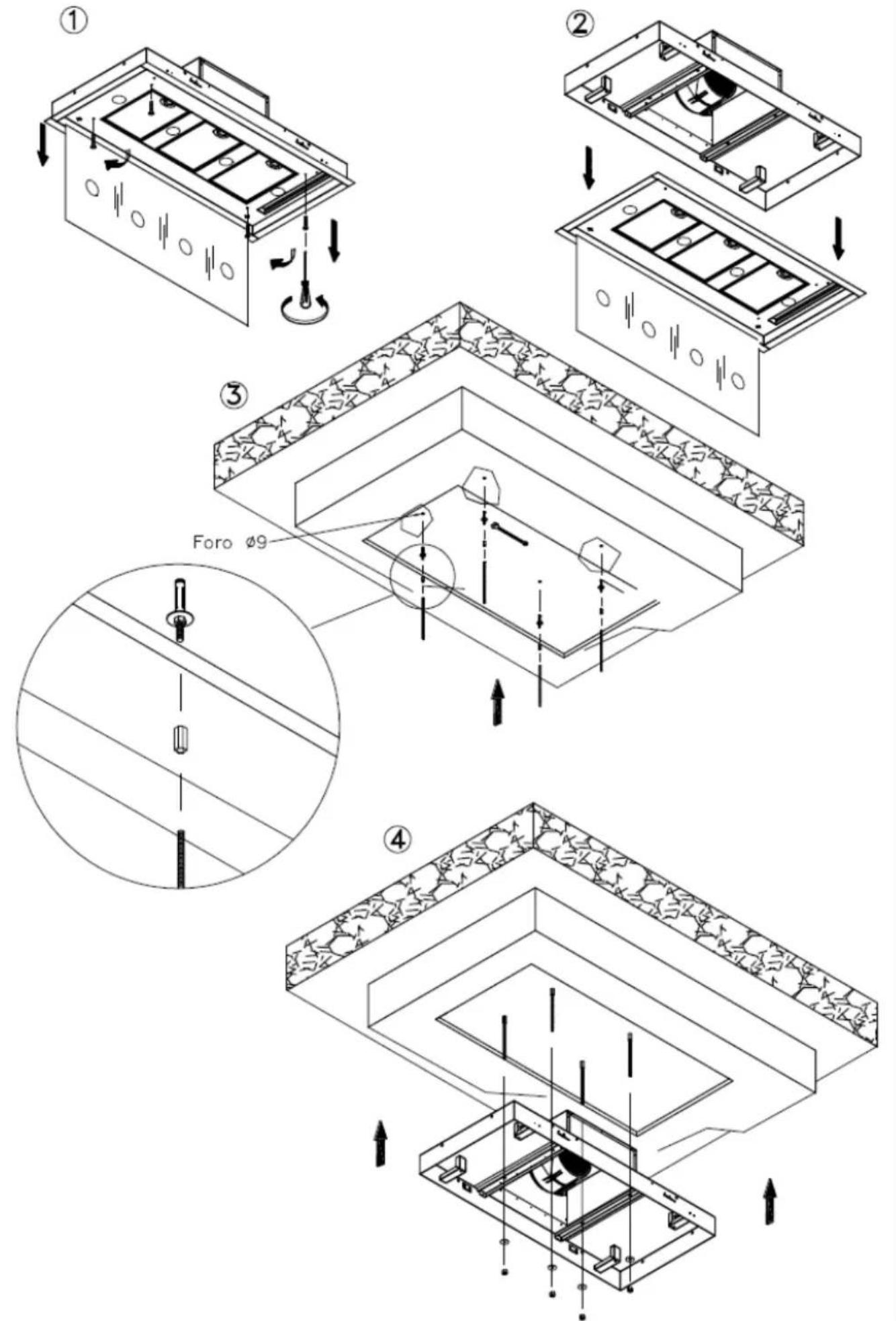

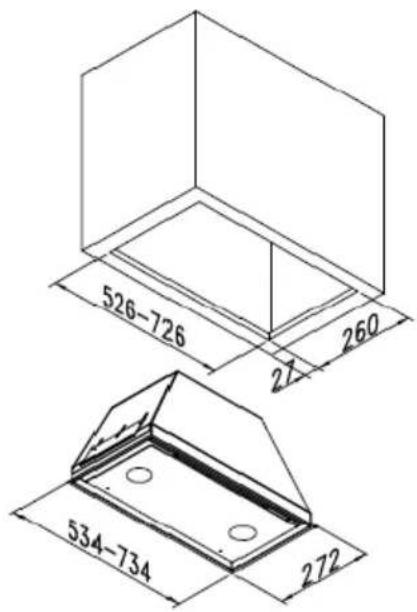

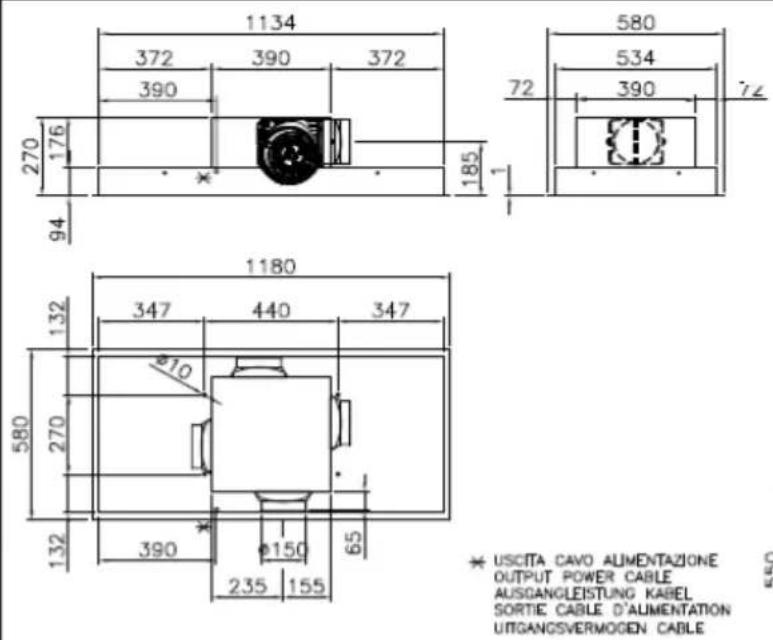

Atenção: Antes de proceder com a instalação, assegurar-se que os parafusos e as buchas fornecidas, sejam idóneas para o tipo de parede onde deve ser fixado o exaustor. Para a montagem do exaustor utilizar os acessórios fornecidos e seguir as fases ilustradas na folha em anexo.

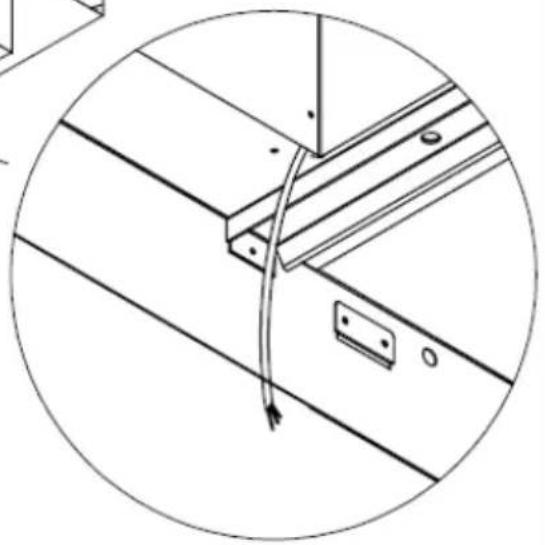

A ligação eléctrica deve ser efetuado por pessoal especializado, no respeito das normas e leis vigentes. Verificar que a tensão da rede corresponda aquela indicada na etiqueta prateada colocada no interno do exaustor. Assegurar-se que a instalação seja realizada segundo as normas vigentes e com a descarga a terra eficiente. Fazer muita atenção ao cabo de alimentação do exaustor, verificar que não atravesse furos sem passa-cabo. No caso de ligação direta à rede, é necessário prever um dispositivo que assegure a desligação da rede, com uma distância de abertura dos contatos que consinta a desligação completa nas condições da categoria de sobretensão III, conforme às regras de instalação. A ficha ou interruptor unipolar devem ser acessíveis quando o aparelho for instalado. Se o cabo de alimentação for danificado, este deve ser substituído com um cabo especial ou então um conjunto disponíveis junto do construtor ou o serviço assistência técnica. O cabo a utilizar deve ser tipo H05VV-F com seção mínima 3x0,75 mm

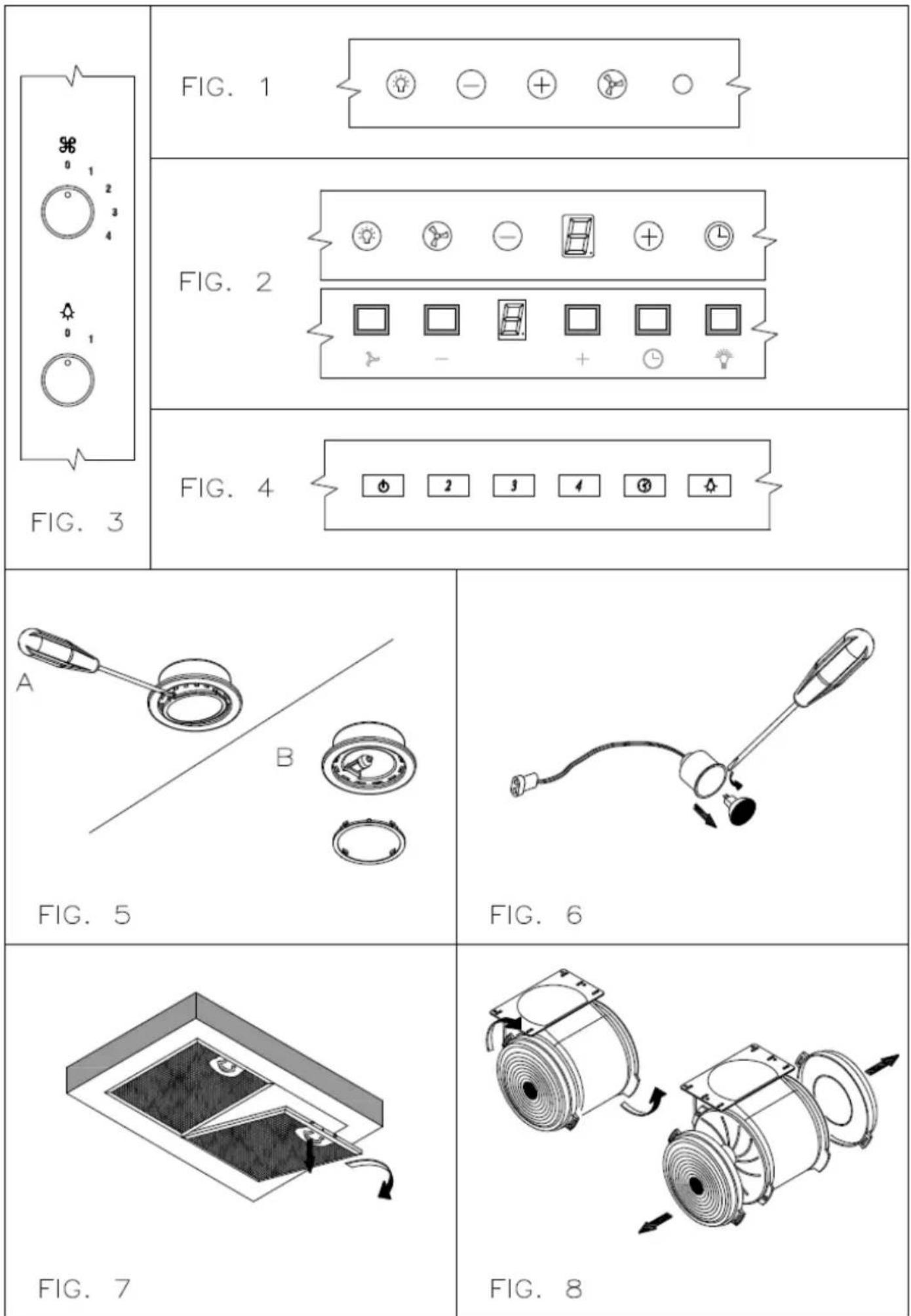

O construtor declina qualquer responsabilidade se não forem respeitadas as normas anti acidentes de trabalho vigentes, necessárias a regular o funcionamento da instalação eléctrica.PT - 23 COMANDOS COMANDO SOFT TOUCH (Fig.1) Na versão comando soft touch são presentes quatro botões a toque e um led de cor variável (verde min velocidade, vermelho max. Velocidade) > Um pulsante para acender e apagar as luzes > Um botão para acender em 2 velocidade e apagar o motor Nota: Premindo este botão por mais de 3 segundos, se ativa a função de auto-apagamento depois de 10 minutos, o led lampeja lentamente. > Dois botões + e – para o aumento e redução das velocidades motor. Na 4^ velocidade do motor (intensiva) o led lampeja veloz e depois de 5 min. é definida automaticamente a 2^ velocidade. COMANDO DIGITAL / TOUCH CONTROL (Fig.2) Na versão com comando digital são presentes 5 botões a toque e um display > Um pulsante para acender e apagar as luzes > Um botão para acender em 2^ velocidade e apagar o motor > Dois botões + e – para o aumento e redução das velocidades motor. Na 4^ velocidade do motor (intensiva) o led lampeja veloz e depois de 5 min. é definida automaticamente a 2^ velocidade. > Um botão TIMER para o apagar o motor depois de 10 min. com o timer activado, o número presente no display lampejará Funções especiais: Depois de 100 horas de utilização no DISPLAY iniciará a lampejar o 0 ou então a letra A para sinalizar a exigência de lavar os filtros metálicos. Depois de ter lavado os filtros metálicos, meter a zero o conta-horas premindo o botão TIMER por mais 3 seg. com exaustor desligado. A visualização de reset é sinalizada quando o exaustor estiver desligado, com um traço no display. COMANDO ROTATORIO (Fig.3) Na versão com comando rotatório estão presentes três manipulas > Uma para acender e desligar as luzes decorativas > Uma para acender e desligar as luzes > Uma para a selecção 1^, 2^, 3^, 4^ velocidade e apagamento motor. COMANDO SFT TOUCH RETROILLUMINATO (Fig.4) Na versão com comando botões são presentes 4 botões > Um pulsante para acender e apagar as luzes > Um botão para acender a 1^ velocidade e apagar o motor > Um botão para acender a 2^ velocidade > Um botão para acender a 3^ velocidade > Um botão para acender a 4^ velocidade. Na 4^ velocidade do motor (intensiva) o led lampeja veloz e depois de 5 min. é definida automaticamente a 2^ velocidade. > Um botão TIMER para o apagar o motor depois de 10 min. com o timer activado, o número presente lampejará > Um botão para acender e apagar as luzesPT - 24

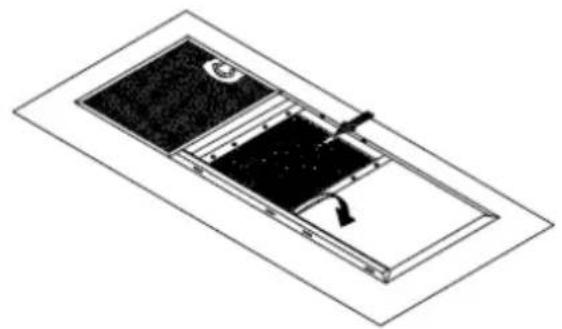

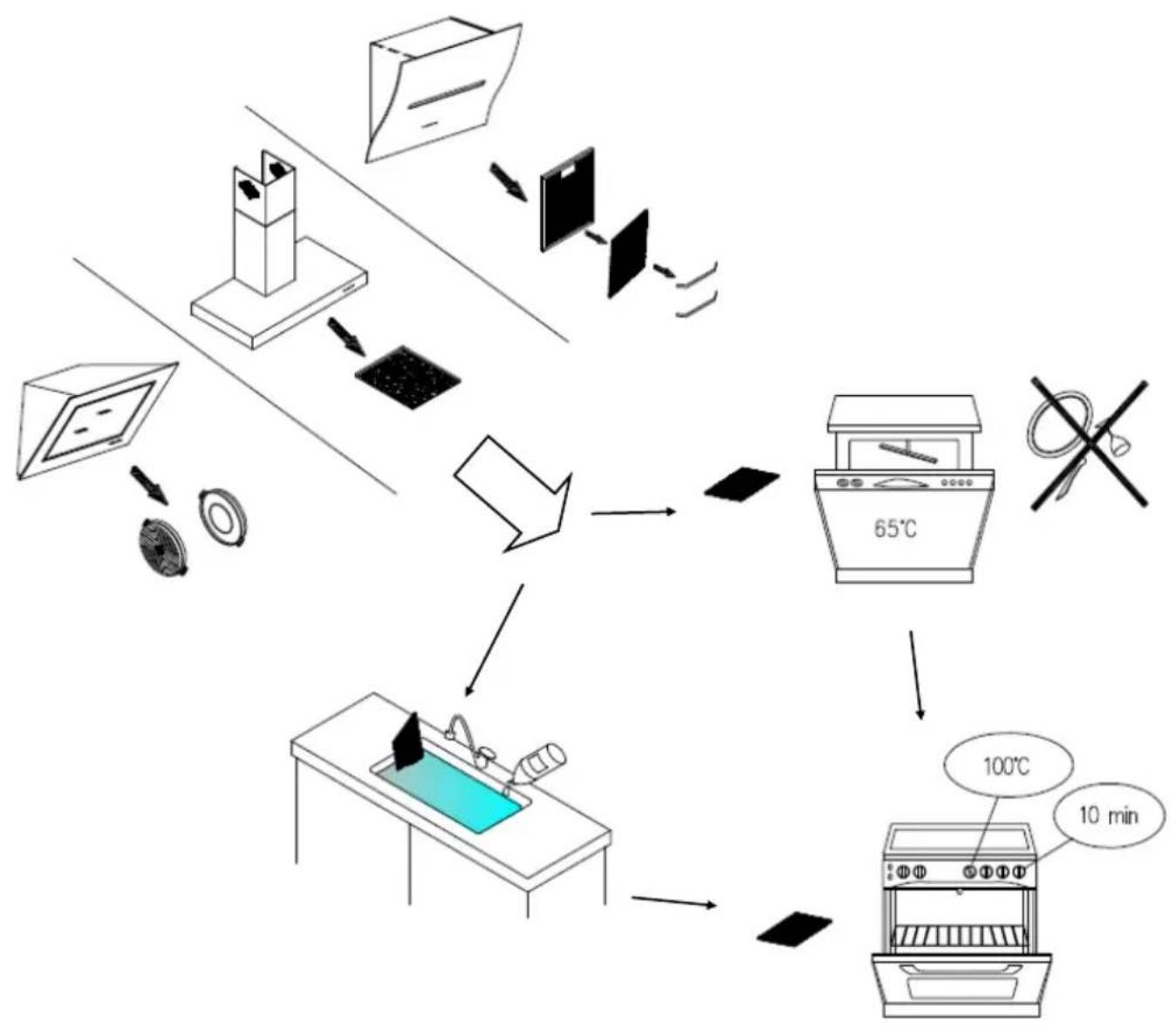

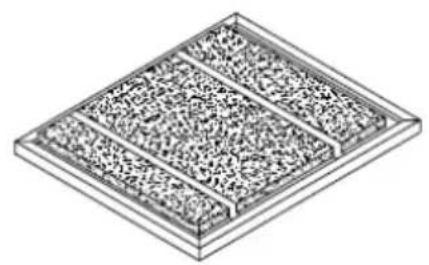

Antes de efetuar qualquer intervenção de limpeza e manutenção , desligar a alimentação do exaustor colocando o interruptor geral na posição 0 (OFF). Substituição lâmpadas Alógena 12V encaixe G4: Tirar com a chave de fendas, o anel de suporte vidro (Fig.5). Tirar o vidro e substituir a lâmpada com uma idêntica. Remontar o vidro de protecção e fixá-lo reinserindo o anel. As lâmpadas podem ser compradas junto de qualquer loja de material eléctrico. Lâmpada dicróica encaixe GU4: Tirar através de chave de fendas e substituir a lâmpada com uma idêntica (Fig.6) Foco led: A substituição do foco led deve ser feita somente por técnicos qualificados utilizando apenas peças de substituição originais. Limpeza dos filtros metálicos Os filtros metálicos fornecidos com o exaustor devem ser lavados cada 2-3 meses em função a intensidade de uso, com água quente e detergente liquido não agressivo. Os filtros metálicos devem ser tirados utilizando a manipula própria desenganchando o filtro primeiro na parte anterior tirando-o para baixo (fig.7). Depois da lavagem devem ser completamente secos e remontados correctamente. Filtros carvão Se o exaustor é utilizado com sistema filtrante com reciclo interno, é necessário utilizar filtros carvão que são recipiente com carvão ativo. O carvão ativo contido nos filtros, serve a reter os cheiros dos fumos da cozinha. Para a remoção e substituição dos filtros fazer referência à fig.8. Os filtros carvão POLIESTERE não podem ser regenerados ou lavados e devem ser substituídos periodicamente (cada 4 meses se o exaustor for utilizado durante duas horas por dia).Os filtros saturados de gorduras podem ser causa de incêndios. Em base ao modelo do exaustor, os filtros carvão podem ser de forma circular ou então rectangulares. Os filtros carvão LONG LIFE devem ser lavados e regenerados periodicamente. O filtro deve ser limpo cada dois meses se usado normalmente. É preferível lavar o filtro na máquina de lavar loiça a temperatura máxima com detergente normal. O filtro deve ser lavado sozinho para evitar que as partículas de comida entre neste causando cheiros desagradáveis sucessivamente. Para reactivar o carvão ativo, o filtro deve ser secado no forno. Seleccionar o aquecimento superior / inferior ao máximo 100°C e secar o filtro por 10 minutos. O filtro deve ser substituído quando não absorver satisfatoriamente os cheiros de comida. Fig.9 Limpeza do exaustor A limpeza periódica das superfícies evita que sucessivamente se deva remover com dificuldade os depósitos de sujidade encrostada. Se o exaustor é envernizada ou em cobre, usar um pano húmido com água morna e detergente neutro. É proibido deitar líquidos diretamente no exaustor e usar produtos granulosos e/ou abrasivos. Se exaustor é em aço inoxidável, usar produtos e panos específicos para este tipo de material satinado (não abrasivos e/o corrosivos e sem cloro) tendo cuidado em seguir o sentido do satinado. Não usar produtos agressivos, solventes químicos, ou derivados destilados de petróleo que possam deixar resíduos oleosos sujeitos a oxidação e polimerização. Condensação no exaustor Os planos a indução ou vidro-cerâmica aquecem os alimentos muito rapidamente gerando o vapor da cozedura antes que a super- fície em vidro ou inox do exaustor seja aquecida. Isto determina a condensação no exaustor com consequente gotejamento. Uma outra causa de condensação poder ser o tubo de saída dos fumos que não é da medida por nós aconselhada (ver paragrafo INSTA- LAÇÃO). O vapor que fica dentro do exaustor durante o arrefecimento condensa-se produzindo o gotejamento. Aconselha-se acen- der o exaustor 10 minutos antes de iniciar a cozinhar e quando acabar, deixar aceso até que os fumos acumulados na conduta tenham saído.Além disso, é importante efectuar a limpeza dos filtros e, no caso de desgaste, substituí-los (ver LIMPE- ZA DOS FILTROS METALICOS). A empresa construtora não responde por danos estéticos causados pela inobservância das indicações acima citadas.25 NOTE:
