MANUALE UTENTE FQHI 900 X Fulgor Milano
Con la presente il produttore dichiara che i prodotti da Voi acquistati rispondono, a secondo delle tipologie, ai requisiti fondamentali richiesti dalle Direttive Europee qui sotto riportate: - Direttiva Bassa Tensione 73/23/EEC - Direttiva di Compatibilità Elettromagnetica 89/336/EEC - Direttiva Apparecchi Gas z90/396/EEC e perciò il prodotto è stato contrassegnato col marchio CE e per esso è stata emessa la Dichiarazione di Conformità, a disposizione degli organi preposti al controllo del mercato.

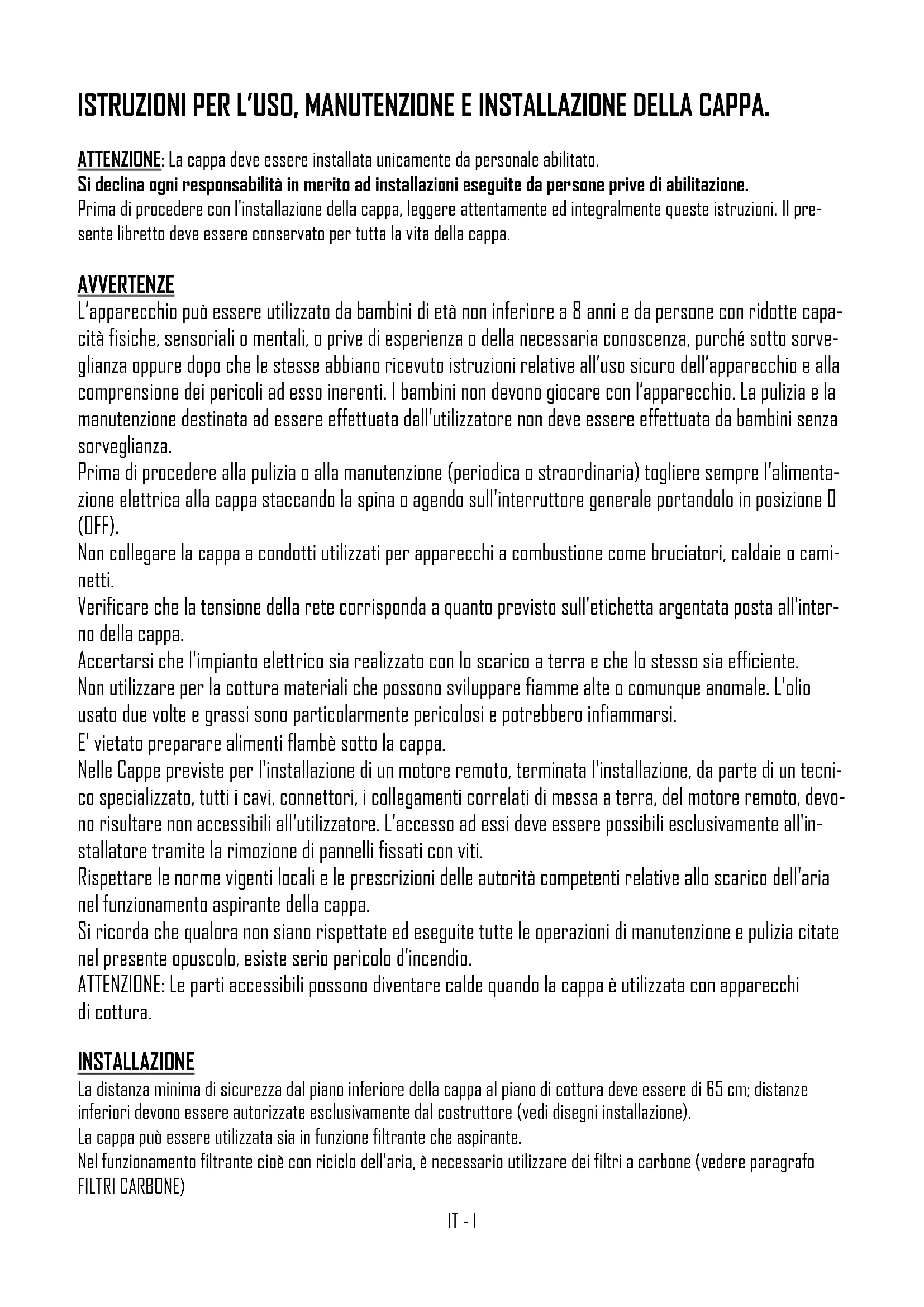

Este produto é conforme à Directiva EU 2002/96/EC. O simbolo do lixo com a barra contido no aparelho indica que o produto, ao terminar a própria vida ùtil , deve ser eliminado separadamente dos lixos domésticos, e deve ser levado a un centro de recolha diferenciada para aparelhagens eléctricas e electrónicas ou entregue ao revendedor onde for comprada uma nova aparelhagem equivalente. O utente è responsável pela entrega do aparelhoàs estruturas apropriadas de recolha no fim da sua vida útil. A recolha apropriada diferenciada para o posterior encaminhamento do aparelho inutilizado à reciclagem, ao tratamento e à eliminação compatìvel com o ambiente, contribui para evitar possiveis efeitos negativos no ambiente e na saùde e facilitar a reciclagem dos materias com os quais o produto è composto. Para informações mais detalhadas inerentes aos sistemas de recolha disponìveis, procure o serviço local de eliminação de lixos, ou dirija-se à loja onde foi efectuada a compra. PTIT - 1 ISTRUZIONI PER L’USO, MANUTENZIONE E INSTALLAZIONE DELLA CAPPA. ATTENZIONE: La cappa deve essere installata unicamente da personale abilitato. Si declina ogni responsabilità in merito ad installazioni eseguite da persone prive di abilitazione. Prima di procedere con l'installazione della cappa, leggere attentamente ed integralmente queste istruzioni. Il pre- sente libretto deve essere conservato per tutta la vita della cappa. AVVERTENZE L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capa- cità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorve- glianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall’utilizzatore non deve essere effettuata da bambini senza sorveglianza. Prima di procedere alla pulizia o alla manutenzione (periodica o straordinaria) togliere sempre l'alimenta- zione elettrica alla cappa staccando la spina o agendo sull'interruttore generale portandolo in posizione 0 (OFF). Non collegare la cappa a condotti utilizzati per apparecchi a combustione come bruciatori, caldaie o cami- netti. Verificare che la tensione della rete corrisponda a quanto previsto sull'etichetta argentata posta all'inter- no della cappa. Accertarsi che l'impianto elettrico sia realizzato con lo scarico a terra e che lo stesso sia efficiente. Non utilizzare per la cottura materiali che possono sviluppare fiamme alte o comunque anomale. L'olio usato due volte e grassi sono particolarmente pericolosi e potrebbero infiammarsi. E' vietato preparare alimenti flambè sotto la cappa. Nelle Cappe previste per l'installazione di un motore remoto, terminata l'installazione, da parte di un tecni- co specializzato, tutti i cavi, connettori, i collegamenti correlati di messa a terra, del motore remoto, devo- no risultare non accessibili all'utilizzatore. L'accesso ad essi deve essere possibili esclusivamente all'in- stallatore tramite la rimozione di pannelli fissati con viti. Rispettare le norme vigenti locali e le prescrizioni delle autorità competenti relative allo scarico dell'aria nel funzionamento aspirante della cappa. Si ricorda che qualora non siano rispettate ed eseguite tutte le operazioni di manutenzione e pulizia citate nel presente opuscolo, esiste serio pericolo d'incendio. ATTENZIONE: Le parti accessibili possono diventare calde quando la cappa è utilizzata con apparecchi di cottura. INSTALLAZIONE La distanza minima di sicurezza dal piano inferiore della cappa al piano di cottura deve essere di 65 cm; distanze inferiori devono essere autorizzate esclusivamente dal costruttore (vedi disegni installazione). La cappa può essere utilizzata sia in funzione filtrante che aspirante. Nel funzionamento filtrante cioè con riciclo dell'aria, è necessario utilizzare dei filtri a carbone (vedere paragrafo
FILTRI CARBONE)IT - 2
Nel funzionamento aspirante cioè con l'espulsione all'esterno dell'aria filtrata, è necessario un adeguato sistema di compensazione secondo le norme vigenti. Il tubo di uscita dei fumi deve avere un diametro uguale o superiore rispet- to a quello del raccordo della cappa. Il locale dove è installata la cappa, deve disporre di sufficiente ventilazione, quando vengono utilizzati contempora- neamente altri apparecchi che impiegano gas o altri combustibili. Cappe predisposte per motore remoto Le cappe predisposte per motore remoto, sono dotate di un connettore per il collegamento con il cavo del motore remoto. Tale connettore è posizionato all’interno della cappa. Inserire all’interno della cappa il cavo del motore remo- to servendosi dell’apposita apertura sulla cappa (solitamente vicino al foro uscita fumi) e connettere tra loro i due connettori. Per questa operazione fare riferimento ai disegni presenti sul libretto istruzioni dei motori remoti. Le cappe prive di motore (Art.*0***) devono essere installate e collegate esclusivamente con l’unità aspirante forni- ta ed indicata dal Costruttore con potenza massima 640W. Nelle Cappe previste per l'installazione di un motore remoto, terminata l'installazione, da parte di un tecnico specia- lizzato, tutti i cavi, connettori, i collegamenti correlati di messa a terra, del motore remoto, devono risultare non accessibili all'utilizzatore. L'accesso ad essi deve essere possibili esclusivamente all'installatore tramite la rimozione di pannelli fissati con viti.
ISTRUZIONI DI MONTAGGIO
Attenzione: Prima di procedere con l’installazione, accertarsi che le viti e i tasselli forniti in dotazione, siano idonei per il tipo di parete in cui deve essere fissata la cappa. Per il montaggio della cappa utilizzare gli accessori in dotazione e seguire le fasi illustrate nel foglio allegato. ALLACCIAMENTO ELETTRICO L'allacciamento elettrico deve essere effettuato da personale specializzato, nel rispetto delle norme e leggi vigenti. Verificare che la tensione della rete corrisponda a quella indicata sull'etichetta argentata posta all'interno della cappa. Accertarsi che l'impianto sia realizzato secondo le norme vigenti e con lo scarico a terra efficiente. Porre particolare attenzione al cavo di alimentazione della cappa, verificando che non attraversi fori sprovvisti di passacavo. Nel caso di collegamento diretto alla rete, è necessario prevedere un dispositivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della catego- ria di sovratensione III, conformemente alle regole di installazione. La spina o l'interruttore onnipolare devono essere accessibili ad apparecchio installato. Se il cavo di alimentazione è danneggiato, esso deve essere sostituito con un cavo speciale oppure un assieme dispo- nibili presso il costruttore o il suo servizio assistenza tecnica. Il cavo da utilizzare deve essere di tipo H05VV-F con sezione minima 3 x 0,75mm². Il costruttore declina ogni responsabilità nel caso non vengano rispettate le norme antinfortunistiche vigenti, necessarie al regolare funzionamento dell'impianto elettrico.IT - 3 COMANDI COMANDO SOFT TOUCH (Fig. 1) Nella versione con comando soft touch sono presenti quattro pulsanti a sfioramento ed un led a colore variabile (verde min. velocità, rosso max. velocità). > Un pulsante per accensione e spegnimento delle luci. > Un pulsante per accensione in 2^ velocità e spegnimento del motore. N.B. Tenendo premuto questo tasto per più di tre secondi, si attiva la funzione di autospegnimento dopo 10 minuti, il led lampeggia lentamente. > Due pulsanti + e - per aumento e riduzione delle velocità motore. Alla 4^ velocità del motore (intensiva) il led lam- peggia velocemente e dopo 5min. viene impostata automaticamente la 2^ velocità. COMANDO DIGITALE \ TOUCH CONTROL (Fig. 2) Nella versione con comando digitale sono presenti cinque pulsanti a sfioramento ed un display. > Un pulsante per accensione e spegnimento delle luci. > Un pulsante per accensione in 2^ velocità e spegnimento del motore. > Due pulsanti + e - per aumento e riduzione delle velocità motore. Alla 4^ velocità del motore (intensiva) il numero presente nel display lampeggia e dopo 5min. viene impostata automaticamente la 2^ velocità. > Un pulsante TIMER per spegnimento del motore dopo 10 min. con il timer attivato, il numero presente nel display sarà lampeggiante Funzioni speciali: Dopo 100 ore di utilizzo sul DISPLAY inizierà a lampeggiare lo 0 oppure la lettera A per segnalare l'esigenza di lavare i filtri metallici. Dopo aver lavato i filtri metallici, azzerare il conta ore tenendo premuto il tasto TIMER per più di tre sec. con cappa spenta. La visualizzazione dell'avvenuto azzeramento viene segnalata mediante la comparsa, a cappa spenta, di un trattino sul display. COMANDO ROTATIVO ( Fig. 3) Nella versione con comando rotativo sono presenti tre manopole. > Una per accensione e spegnimento della luce decorativa. > Una per accensione e spegnimento delle luci. > Una per selezione 1^, 2^, 3^, 4^ velocità e spegnimento motore. COMANDO SOFT TOUCH RETROILLUMINATO (Fig. 4) Nella versione con comando pulsantiera sono presenti sei pulsanti. > Un pulsante per accensione in 1^ velocità e spegnimento del motore. > Un pulsante per accensione 2^ velocità. > Un pulsante per accensione 3^ velocità. > Un pulsante per accensione 4^ velocità. Alla 4^ velocità del motore (intensiva) il led lampeggia velocemente e dopo 5min. viene impostata automaticamente la 2^ velocità > Un pulsante TIMER per spegnimento del motore dopo 10 min. con il timer attivato. > Un pulsante per accensione e spegnimento delle luci.IT - 4
Valida solo in Italia, Repubblica di San Marino e Stato della Città del VaticanoMeneghetti S.p.a. Via Borgo Lunardon, 8 - 36027 Rosà (Vicenza) – Italia www.fulgor-milano.com - info@fulgor-milano.com
