MANUAL DE UTILIZADOR LE40C750R2Z SAMSUNG

Videos 39 Vista básica 42 Volumen 5 Volumen automático 22 BN68-02808A-Spa.indb 61 3/27/2010 11:12:21 PMEsta página se ha dejado en blanco expresamente BN68-02808A-Spa.indb 62 3/27/2010 11:12:21 PM2 Português As imagens e ilustrações neste Manual do utilizador servem apenas de referência e podem ser diferentes do produto real. O design e as características técnicas do produto podem ser alterados sem aviso prévio. Aviso sobre a televisão digital 1. As funcionalidades relacionadas com a televisão digital (DVB) só estão disponíveis em países/áreas onde os sinais digitais terrestres DVB-T (MPEG2 e MPEG4 AVC) sejam transmitidos, ou onde consiga aceder a um serviço de televisão por cabo compatível com DVB-C (MPEG2 e MPEG4 AAC). Verifique com o revendedor local a possibilidade de receber sinais DVB-T ou DVB-C. 2. DVB-T é o consórcio padrão europeu para a transmissão de emissão de televisão digital terrestre, enquanto DVB-C é o de transmissão de emissão de televisão digital por cabo. Existem, contudo, algumas funcionalidades diferenciadas, como o EPG (Electric Programme Guide - Guia electrónico de programação), o VOD (Video On Demand - Vídeo a pedido), entre outras, que não estão incluídas nesta especificação. Por esse motivo, não são suportadas de momento. 3. Embora este televisor cumpra as mais recentes normas DVB-T e DVB-C [Agosto de 2008], não é possível garantir a compatibilidade com as futuras transmissões digitais terrestres DVB-T e transmissões digitais por cabo DVB-C. 4. Consoante o país/área onde este televisor é utilizado, alguns fornecedores de televisão por cabo podem cobrar uma taxa adicional por esses serviços e poderá ser necessário concordar com os termos e condições dos seus negócios. 5. Algumas funções da televisão digital podem estar indisponíveis em alguns países ou regiões e o DVB-C poderá não funcionar correctamente com alguns fornecedores de serviços por cabo.

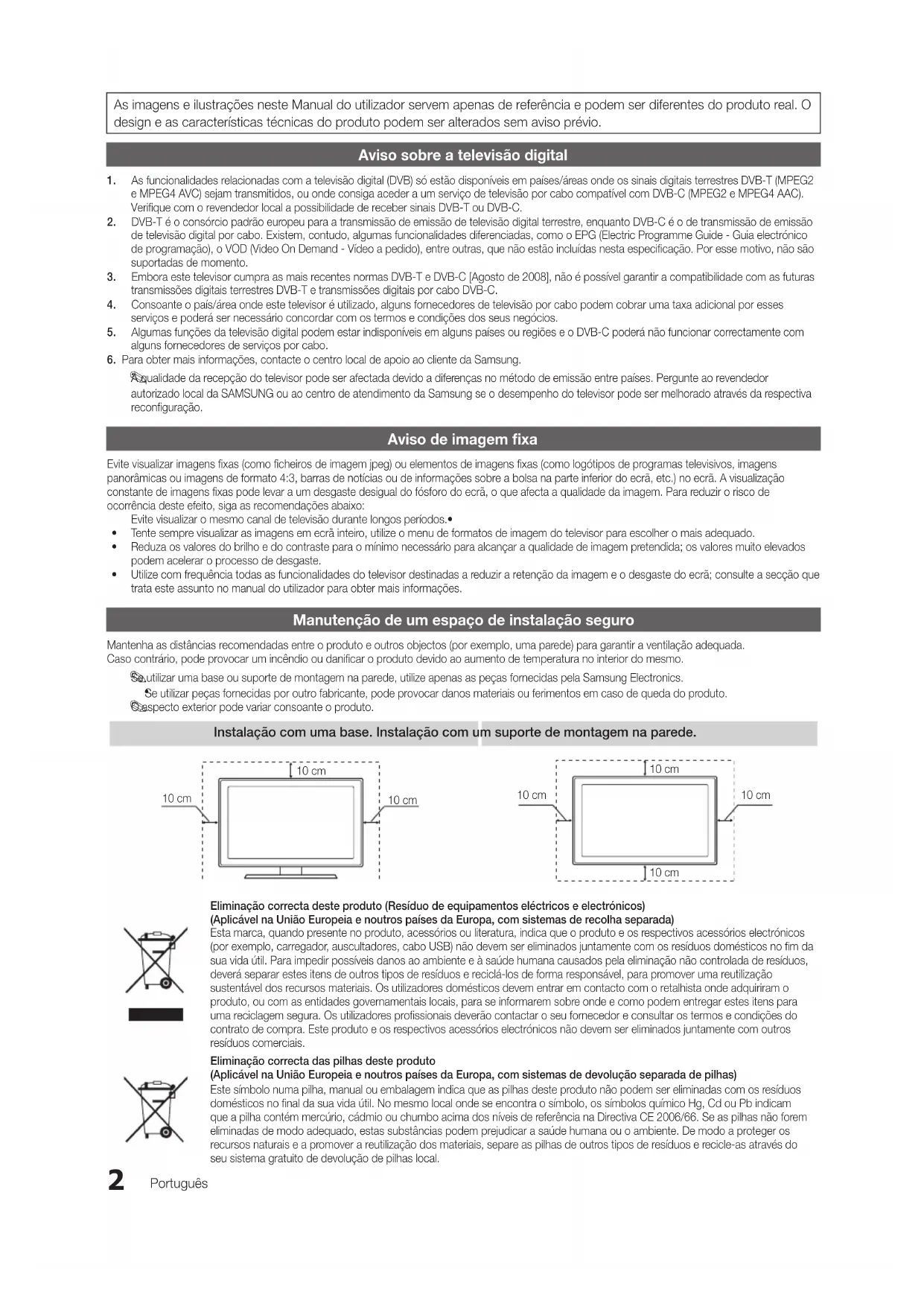

6. Para obter mais informações, contacte o centro local de apoio ao cliente da Samsung.

A qualidade da recepção do televisor pode ser afectada devido a diferenças no método de emissão entre países. Pergunte ao revendedor

autorizado local da SAMSUNG ou ao centro de atendimento da Samsung se o desempenho do televisor pode ser melhorado através da respectiva reconfiguração. Aviso de imagem fixa Evite visualizar imagens fixas (como ficheiros de imagem jpeg) ou elementos de imagens fixas (como logótipos de programas televisivos, imagens panorâmicas ou imagens de formato 4:3, barras de notícias ou de informações sobre a bolsa na parte inferior do ecrã, etc.) no ecrã. A visualização constante de imagens fixas pode levar a um desgaste desigual do fósforo do ecrã, o que afecta a qualidade da imagem. Para reduzir o risco de ocorrência deste efeito, siga as recomendações abaixo: Evite visualizar o mesmo canal de televisão durante longos períodos.• Tente sempre visualizar as imagens em ecrã inteiro, utilize o menu de formatos de imagem do televisor para escolher o mais adequado.• Reduza os valores do brilho e do contraste para o mínimo necessário para alcançar a qualidade de imagem pretendida; os valores muito elevados • podem acelerar o processo de desgaste. Utilize com frequência todas as funcionalidades do televisor destinadas a reduzir a retenção da imagem e o desgaste do ecrã; consulte a secção que • trata este assunto no manual do utilizador para obter mais informações. Manutenção de um espaço de instalação seguro Mantenha as distâncias recomendadas entre o produto e outros objectos (por exemplo, uma parede) para garantir a ventilação adequada. Caso contrário, pode provocar um incêndio ou danificar o produto devido ao aumento de temperatura no interior do mesmo. Se utilizar uma base ou suporte de montagem na parede, utilize apenas as peças fornecidas pela Samsung Electronics.

Se utilizar peças fornecidas por outro fabricante, pode provocar danos materiais ou ferimentos em caso de queda do produto.

O aspecto exterior pode variar consoante o produto.

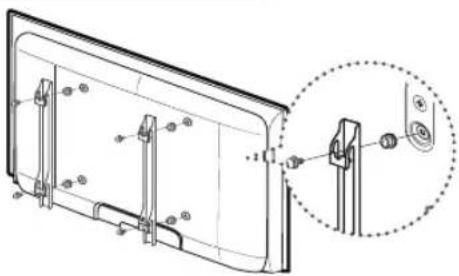

Instalação com uma base. Instalação com um suporte de montagem na parede. 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Eliminação correcta deste produto (Resíduo de equipamentos eléctricos e electrónicos) (Aplicável na União Europeia e noutros países da Europa, com sistemas de recolha separada) Esta marca, quando presente no produto, acessórios ou literatura, indica que o produto e os respectivos acessórios electrónicos (por exemplo, carregador, auscultadores, cabo USB) não devem ser eliminados juntamente com os resíduos domésticos no fim da sua vida útil. Para impedir possíveis danos ao ambiente e à saúde humana causados pela eliminação não controlada de resíduos, deverá separar estes itens de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais. Os utilizadores domésticos devem entrar em contacto com o retalhista onde adquiriram o produto, ou com as entidades governamentais locais, para se informarem sobre onde e como podem entregar estes itens para uma reciclagem segura. Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto e os respectivos acessórios electrónicos não devem ser eliminados juntamente com outros resíduos comerciais. Eliminação correcta das pilhas deste produto (Aplicável na União Europeia e noutros países da Europa, com sistemas de devolução separada de pilhas) Este símbolo numa pilha, manual ou embalagem indica que as pilhas deste produto não podem ser eliminadas com os resíduos domésticos no final da sua vida útil. No mesmo local onde se encontra o símbolo, os símbolos químico Hg, Cd ou Pb indicam que a pilha contém mercúrio, cádmio ou chumbo acima dos níveis de referência na Directiva CE 2006/66. Se as pilhas não forem eliminadas de modo adequado, estas substâncias podem prejudicar a saúde humana ou o ambiente. De modo a proteger os recursos naturais e a promover a reutilização dos materiais, separe as pilhas de outros tipos de resíduos e recicle-as através do seu sistema gratuito de devolução de pilhas local. BN68-02808A_Por.indb 2 3/29/2010 9:47:15 AM3 Português Índice Introdução

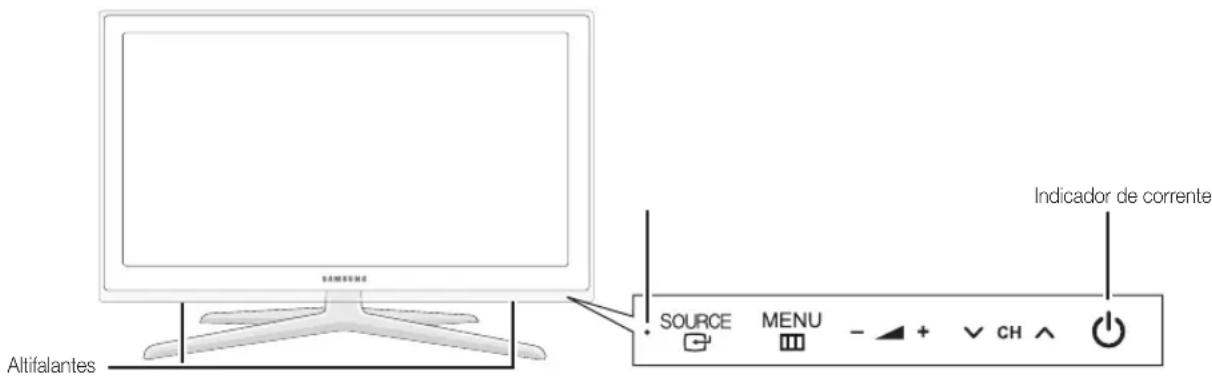

4 Acessórios5 Apresentação do painel de controlo6 Apresentação do telecomando7 Ligação a uma antena7 Plug & Play (Configuração inicial) Ligações

8 Ligação a um dispositivo AV10 Ligação a um dispositivo de áudio11 Alteracao da fonte de entrada Funcionalidades básicas

12 Como percorrer os menus12 Utilização do botão INFO (Guia actual e seguinte)12 Planeamento de visualizações14 Canal16 Imagem21 Som23 Configuracao25 Suporte Funcionalidades avançadas

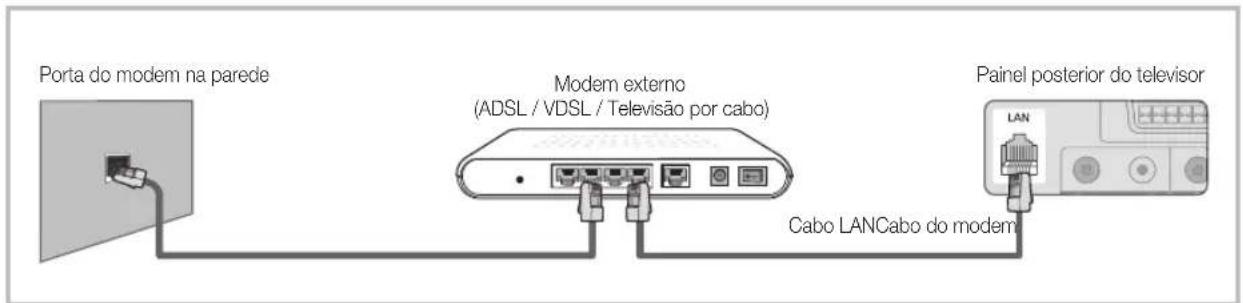

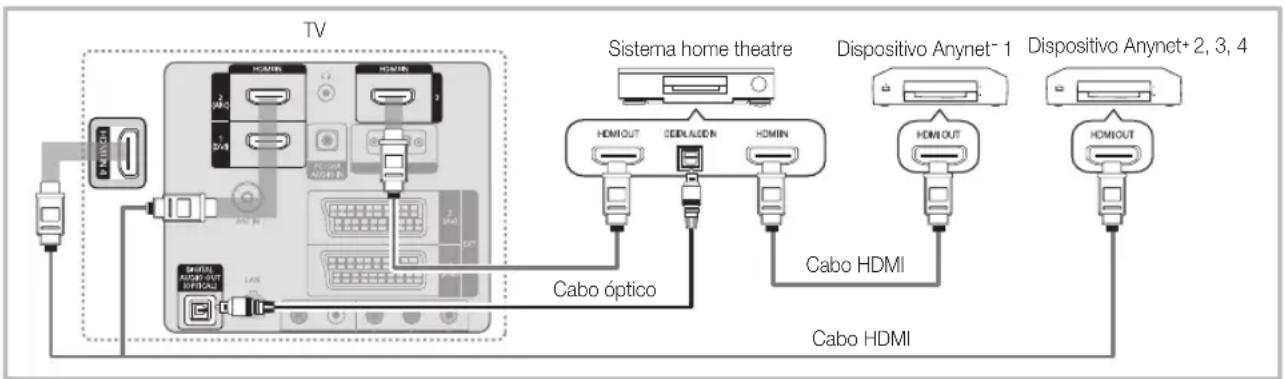

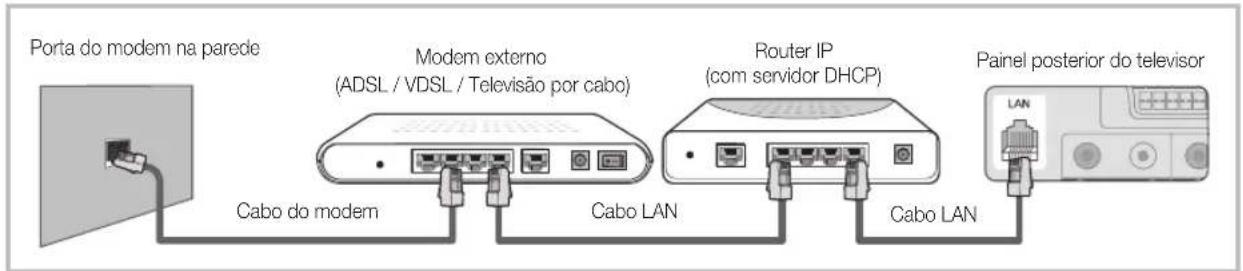

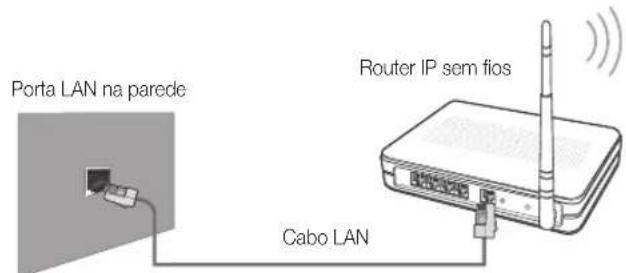

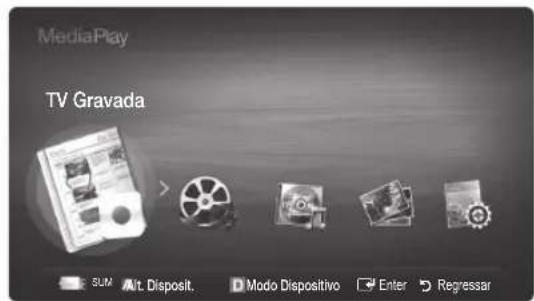

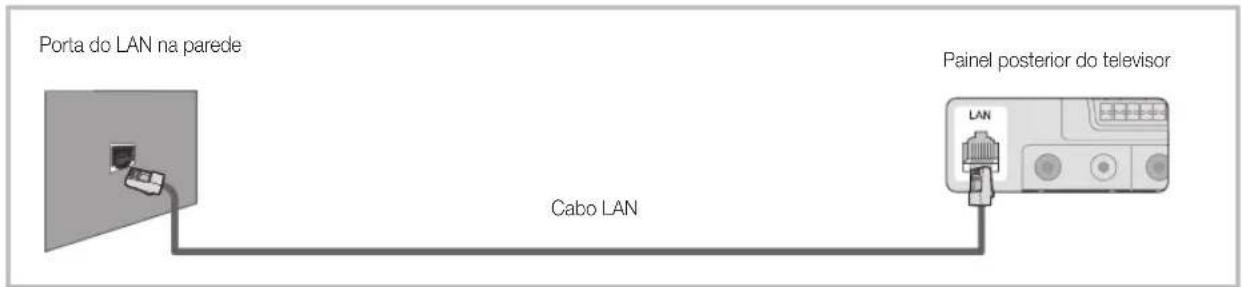

27 Ligação a um PC28 Ligação de rede35 Media Play44 Anynet

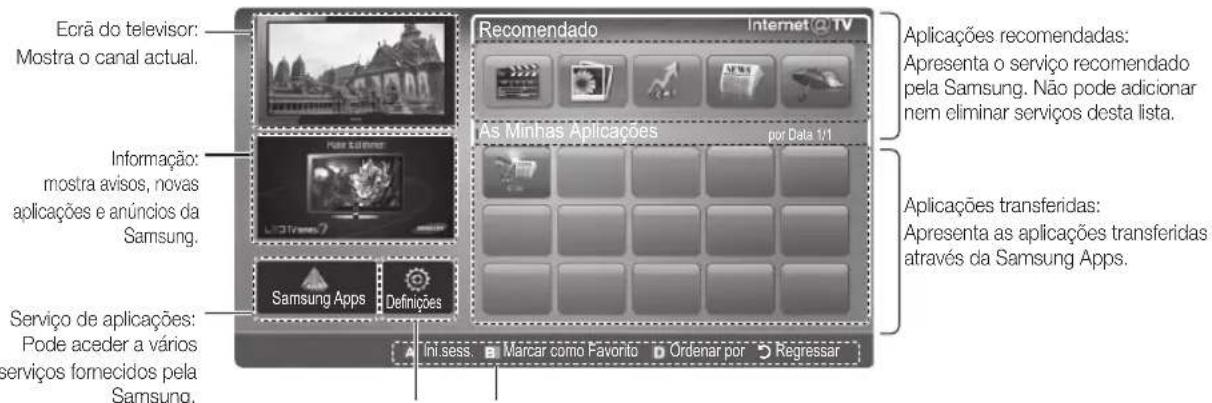

48 Internet@TV51 AllShare Outras informações

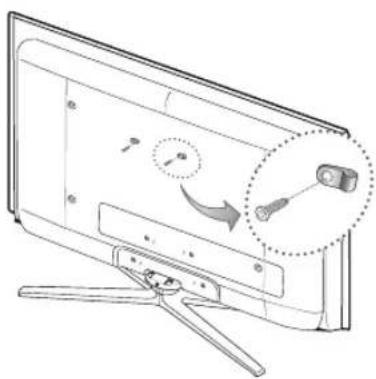

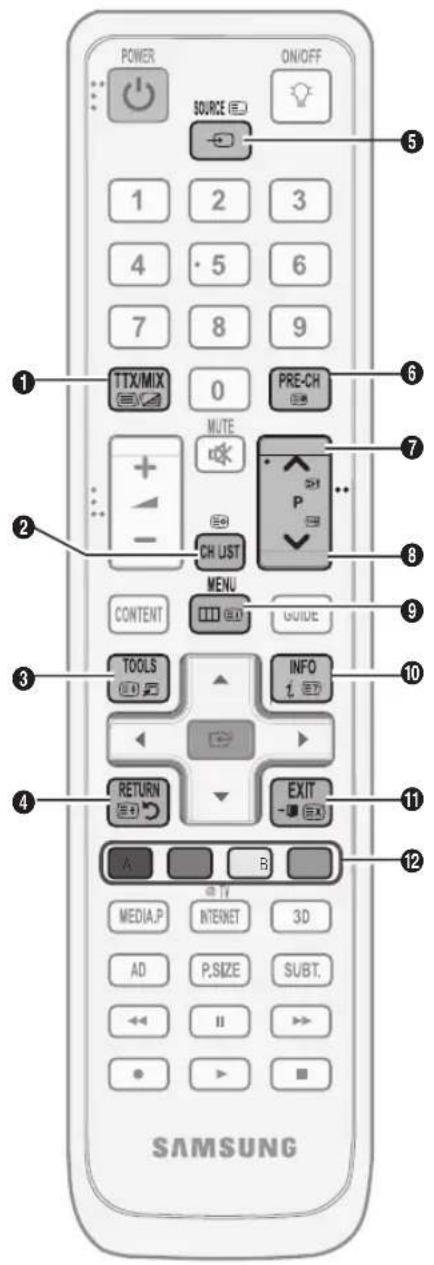

53 Funcionalidade de teletexto de canais analógicos54 Instalação do suporte de montagem na parede55 Montagem dos cabos56 Dispositivo anti-roubo Kensington56 Fixacao do televisor a parede57 Resolucao de problemas60 Caracteristicas tecnicas61 Índice remissivo Verifique o símbolo!

Esta função pode ser utilizada carregando no botão TOOLS do telecomando.Nota Manual passo a passo

POWER BN68-02808A_Por.indb 3 3/29/2010 9:47:16 AM4 Português Introdução Acessórios Certifique-se de que os itens seguintes são fornecidos com o seu televisor LCD. Se faltar algum acessório, contacte o

seu revendedor. A cor e a forma dos itens podem variar consoante os modelos.

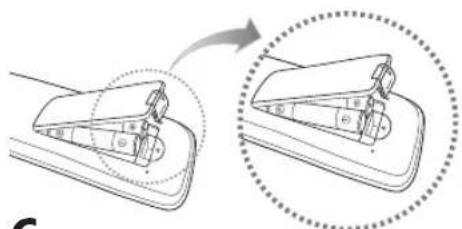

Telecomando e pilhas (2 pilhas AAA) y Manual do utilizador y Cartão de garantia / Manual de segurança y (não estão disponíveis em alguns locais) Pano de limpeza y Cabo de alimentação y (46 ~ 55 inch TVs) Tampa y Braçadeira de cabos y Anel de suporte (4ea) y Consulte o manual fornecido em separado para instalar a base. (4EA) M4 X L12 (4EA) M4 X L8 Base (1EA) y Base guia (1EA) y Parafusos y BN68-02808A_Por.indb 4 3/29/2010 9:47:19 AM5 01 Introdução Português Apresentação do painel de controlo A cor e a forma do produto podem variar consoante o modelo.

O contacto com outros objectos ou partículas, para além dos seus dedos, pode activar o indicador luminoso.

Sensor do telecomando Aponte o telecomando para este ponto no televisor. SOURCE

Alterna entre todas as fontes de entrada disponíveis. No menu no ecrã, utilize este botão tal como utiliza o botão ENTER

Apresenta um menu no ecrã, o OSD (on screen display - indicações no ecrã), das funcionalidades do seu televisor.

Regula o volume. No OSD, utilize os botões Y tal como utiliza os botões ◄ e ► do telecomando.

Muda de canal. No OSD, utilize os botões z tal como utiliza os botões ▼ e ▲ do telecomando. Indicador de corrente Pisca e apaga-se quando o televisor está ligado; acende-se quando está no modo de espera.

(Alimentação) Liga ou desliga o televisor. Modo de espera Não deixe o televisor no modo de espera durante longos períodos de tempo (por exemplo, quando vai de férias). O televisor continua a consumir uma pequena quantidade de energia eléctrica mesmo quando o botão de alimentação está desligado. É aconselhável desligar o cabo de alimentação. Altifalantes Indicador de correnteSensor do telecomando BN68-02808A_Por.indb 5 3/29/2010 9:47:19 AM6 Introdução Português Apresentação do telecomando Este é um telecomando especial para pessoas invisuais e tem pontos de Braille no botão de alimentação, nos botões de canais e nos botões de volume.Introdução das pilhas (Tamanho da pilha: AAA) NOTA

Utilize o telecomando a uma distância máxima de 23 metros do televisor.A incidência de luzes fortes pode afectar o desempenho do telecomando. Evite utilizar lâmpadas fluorescentes especiais ou luzes de néon por perto.A cor e a forma podem variar consoante o modelo.

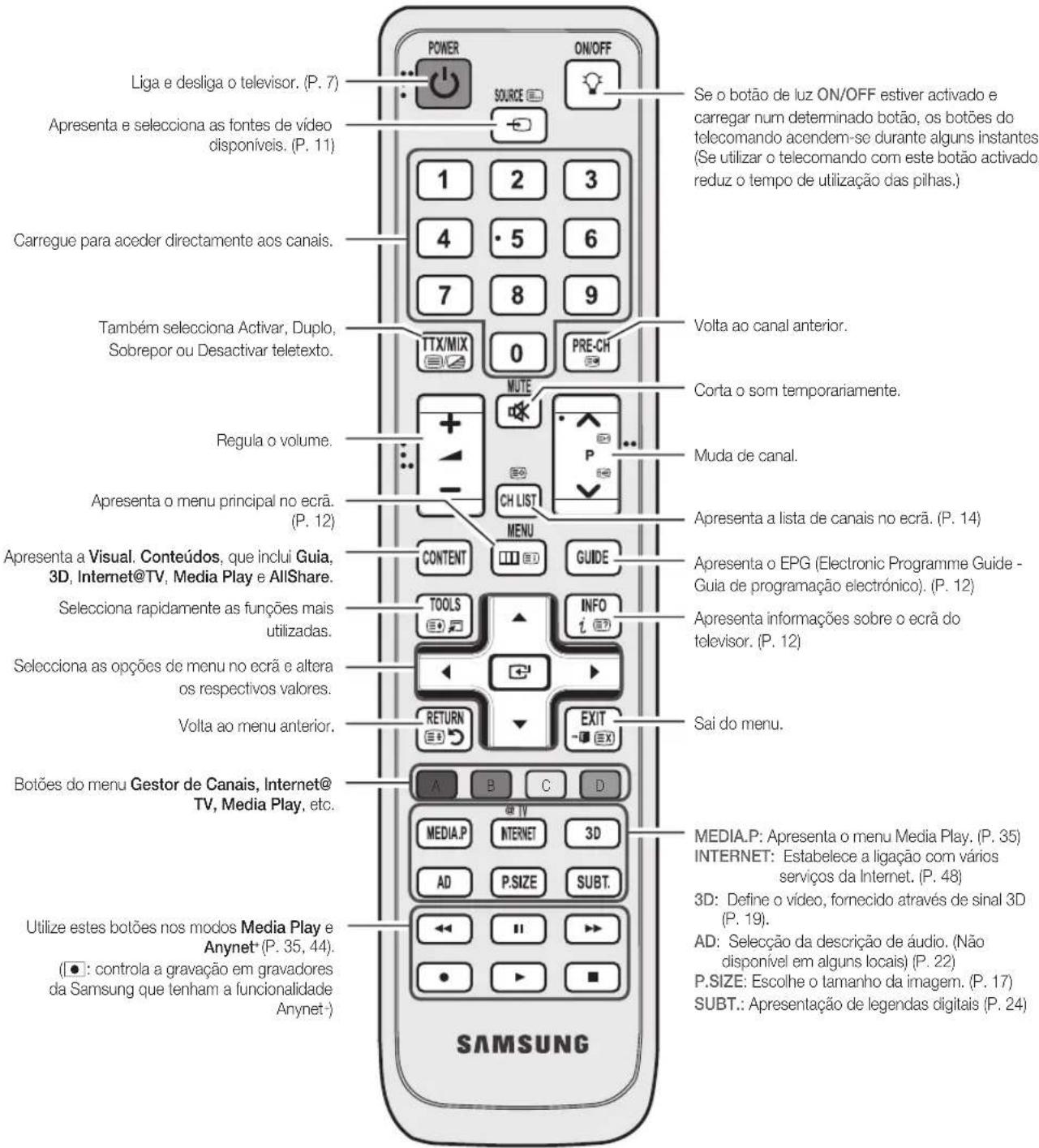

ABCD Apresenta e selecciona as fontes de vídeo disponíveis. (P. 11)Se o botão de luz ON/OFF estiver activado e carregar num determinado botão, os botões do telecomando acendem-se durante alguns instantes. (Se utilizar o telecomando com este botão activado, reduz o tempo de utilização das pilhas.)Liga e desliga o televisor. (P. 7)Carregue para aceder directamente aos canais.Apresenta o EPG (Electronic Programme Guide - Guia de programação electrónico). (P. 12)Muda de canal.Selecciona rapidamente as funções mais utilizadas. Apresenta informações sobre o ecrã do televisor. (P. 12)Apresenta o menu principal no ecrã. (P. 12)Regula o volume.Volta ao canal anterior. Botões do menu Gestor de Canais, Internet@TV, Media Play, etc.Utilize estes botões nos modos Media Play e Anynet (P. 35, 44). (: controla a gravação em gravadores da Samsung que tenham a funcionalidade Anynet

Corta o som temporariamente.Volta ao menu anterior.Selecciona as opções de menu no ecrã e altera os respectivos valores.Sai do menu.MEDIA.P: Apresenta o menu Media Play. (P. 35)INTERNET: Estabelece a ligação com vários serviços da Internet. (P. 48)3D: Define o vídeo, fornecido através de sinal 3D (P. 19).AD: Selecção da descrição de áudio. (Não disponível em alguns locais) (P. 22)P.SIZE: Escolhe o tamanho da imagem. (P. 17)SUBT.: Apresentação de legendas digitais (P. 24) Apresenta a Visual. Conteúdos, que inclui Guia, 3D, Internet@TV, Media Play e AllShare. Também selecciona Activar, Duplo, Sobrepor ou Desactivar teletexto.Apresenta a lista de canais no ecrã. (P. 14)BN68-02808A_Por.indb 6 3/29/2010 9:47:20 AM7 01 Introdução Português Ligação a uma antena Quando ligar o televisor pela primeira vez, as definições básicas são utilizadas de forma automática.Predefinição: ligação à corrente eléctrica e à antena.

Plug & Play (Configuração inicial) Quando ligar o televisor pela primeira vez, uma sequência de avisos no ecrã ajuda-o a configurar as definições básicas. Carregue no botão POWER

. A função Plug & Play só está disponível se a fonte de Entrada estiver definida para TV. Para regressar ao passo anterior, carregue no botão vermelho.

Selecção de um idioma Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTER

Seleccione o idioma pretendido para o OSD (On Screen Display - Indicações no ecrã).

Selecção de Demonstração de Loja ou Utilização Doméstica Carregue no botão ◄ ou ► e, em seguida, no botão ENTER

Seleccione o modo y Utilização Doméstica. O modo Demonstração de Loja destina-se a locais de venda a retalho. Reponha as definições da unidade de y Demonstração de Loja para Utilização Doméstica (padrão): carregue no botão de volume do televisor. Quando aparecer o OSD de volume, carregue sem soltar MENU durante 5 seg. Selecção de um país Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTER

Seleccione o país pretendido. Se o país pretendido não existir no menu, seleccione Outros.Depois de seleccionar o país no menu País alguns modelos permitem avançar para uma opção adicional para definir o número PIN.Quando introduz o número PIN, 0-0-0-0 não está disponível.

Selecção de uma antena Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTER

Seleccione Antena ou Cabo. Selecção de um canal Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTER

Seleccione a origem do canal que pretende memorizar. Se definir a origem da antena para Cabo, torna-se possível atribuir valores numéricos (frequências de canal) aos canais. Para obter mais informações, consulte Canal → Memor. Auto. (P. 14). Carregue no botão ENTER em qualquer altura para interromper o processo de memorização. Definição de Modo RelógioDefina Modo Relógio automática ou manualmente. Se seleccionar Auto., seleccione o fuso horário do local onde se encontra. Fuso Horário Carregue no botão ▲ ou ▼ para seleccionar o fuso horário do local onde se encontra e, em seguida, carregue no botão ENTER . (consoante o país) Apresentação do Guia de Ligação HDÉ apresentado o método de ligação que permite obter a melhor qualidade com o ecrã HD. Desfrute do seu televisor. Carregue no botão ENTER

Se pretender repor esta funcionalidade... Seleccione Configuração - Plug & Play (Configuração inicial). Introduza o número PIN de 4 dígitos. O número PIN predefinido é “0-0-0-0”. Se pretender alterar o número PIN, utilize a função Alterar PIN. Antena VHF/UHF Cabo R-AUDIO-L R PB Y ANT OUT BN68-02808A_Por.indb 7 3/29/2010 9:47:22 AM8 Português Ligações Ligação a um dispositivo AV Com um cabo HDMI/DVI: ligação HD (até 1080p) Dispositivos disponíveis: leitor de DVD, leitor de Blu-ray, caixa de televisão por cabo HD, receptor de satélite HD STB (Set-Top Box), caixa de televisão por cabo, receptor de satélite (STB)HDMI IN 1(DVI)

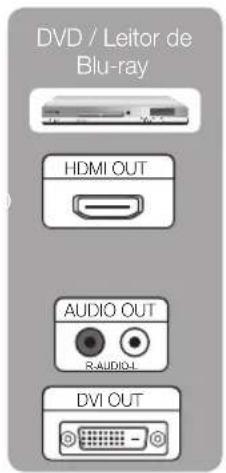

Se efectuar uma ligação através de um cabo HDMI/DVI, tem de utilizar a tomada HDMI IN 1(DVI). Em caso de ligação através de um cabo DVI, utilize um adaptador de cabo DVI a HDMI ou DVI-HDMI (DVI a HDMI) para uma ligação de vídeo e as tomadas PC/DVI AUDIO IN para áudio.Se ligar um dispositivo externo, como um leitor de DVD/leitor de Blu-ray/caixa de televisão por cabo/ receptor de satélite STB que suporte versões HDMI anteriores à 1.4, o televisor pode não funcionar correctamente (por exemplo, pode não emitir imagem/pode não emitir som/imagens tremidas/cores estranhas).Se o televisor não emitir som após ligar um cabo HDMI, verifique a versão HDMI do dispositivo externo. Se suspeitar que a versão é anterior à 1.4, contacte o fornecedor do dispositivo para confirmar a versão HDMI e solicitar uma actualização.Os televisores Samsung suportam HDMI 1.4 (com 3D e Audio Return Channel - Canal de retorno de áudio). No entanto, a função ARC (Audio Return Channel - Canal de retorno de rádio) só é suportada no HDMI IN 2(ARC) Se a opção – Visualiz. Aut. 3D estiver definida para Ligado, algumas funções, como Internet@TV, são desactivadas. Se isto for um problema, defina Visualiz. Aut. 3D ou Modo 3D para Desligado. A função ARC permite a reprodução digital de som utilizando a porta HDMI IN 2(ARC) e só funciona se o televisor estiver ligado a um receptor de áudio que suporte a função ARC.O modo ARC Single só é activado se o televisor estiver ligado ao dispositivo utilizando um cabo HDMI –standard, HDMI High Speed, HDMI standard com cabo Ethernet, HDMI High Speed com cabo Ethernet.Se a fonte de entrada for o televisor, a função ARC permite ouvir o som através de um receptor. O som é –transmitido pelo televisor para um receptor através de um cabo HDMI e sem necessidade de um cabo óptico separado.Recomenda-se que adquira um cabo HDMI certificado. Caso contrário, o ecrã pode aparecer em branco ou pode ocorrer um erro de ligação.DVD / Blu-ray player R-AUDIO-L R PB Y DVI OUT W R R-AUDIO-L

R PB Y HDMI OUT Vermelho Branco

Y B R-AUDIO-LP R PB Y AUDIO OUTDVD / Leitor de Blu-ray BN68-02808A_Por.indb 8 3/29/2010 9:47:26 AM9 Português 02 Ligações Com um cabo de componente (até 1080p) ou de áudio/vídeo (apenas 480i) e um cabo Scart Dispositivos disponíveis: videogravador, leitor de DVD, leitor de Blu-ray, caixa de televisão por cabo, receptor de satélite STB No modo

Ext., DTV Out só suporta áudio e vídeo MPEG SD. Para obter a melhor qualidade de imagem, é aconselhável uma ligação de componente (em detrimento da

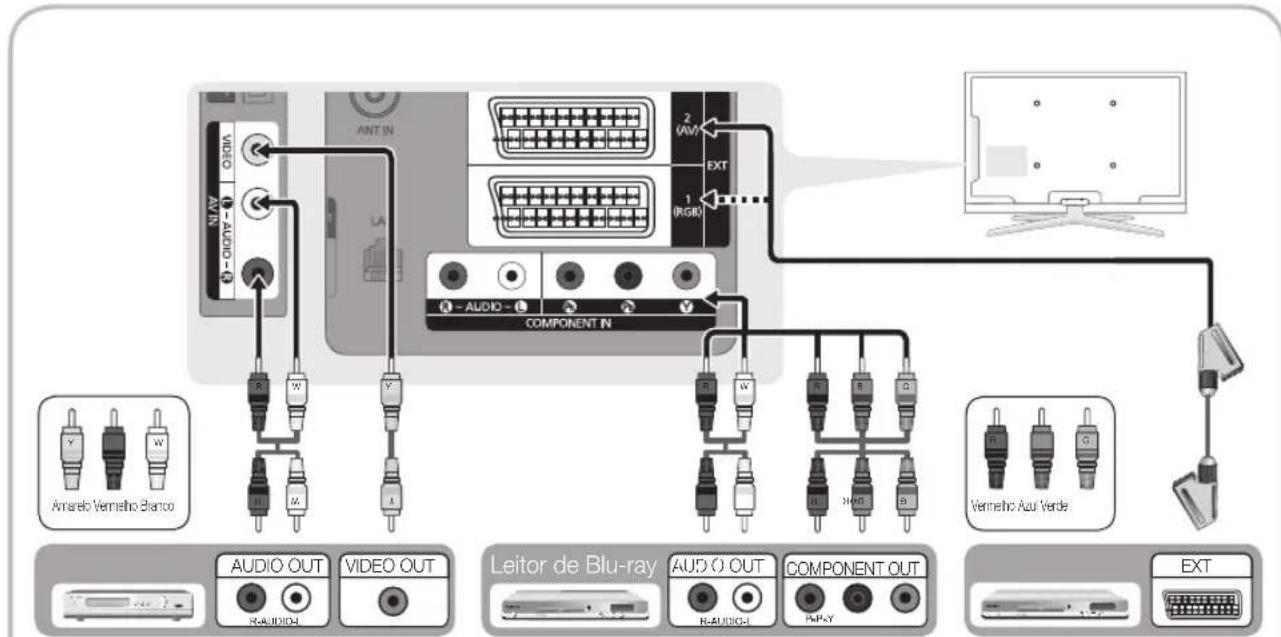

GRRWY B Amarelo Vermelho Branco

RRWY B Vermelho Azul Verde Leitor de Blu-ray DVDVideogravador BN68-02808A_Por.indb 9 3/29/2010 9:47:29 AM10 Português Ligações Ligação a um dispositivo de áudio Com uma ligação através de um cabo óptico ou áudioDispositivos disponíveis: sistema de áudio digital, amplificador, sistema home theatre DVDDIGITAL AUDIO OUT (OPTICAL) Se um sistema de áudio digital estiver ligado à tomada DIGITAL AUDIO OUT (OPTICAL), diminua o volume do televisor e do sistema. Poderá usufruir de áudio de 5.1 canais se o televisor estiver ligado a um dispositivo externo que suporte 5.1 canais. Se o receptor (sistema home theatre) estiver activado, o som é reproduzido a partir da tomada óptica do televisor. Se o televisor receber um sinal DTV, envia som de 5.1 canais para o receptor do sistema home theatre. Se a fonte for um componente digital, como um leitor de DVD/leitor de Blu-ray/caixa de televisão por cabo/receptor de satélite STB (Set-Top Box), e estiver ligada ao televisor através de um cabo HDMI, o receptor do sistema home theatre só reproduz áudio de 2 canais. Se pretender ouvir áudio de 5.1 canais, ligue a tomada de saída de áudio digital do seu leitor de DVD/leitor de Blu-ray/caixa de televisão por cabo/receptor de satélite STB directamente a um amplificador ou a um sistema home theatre.Auscultadores ✎ H : Pode ligar os auscultadores à respectiva saída existente no televisor. Quando os auscultadores estão ligados, o som dos altifalantes incorporados é desactivado.A função de som pode ser limitada quando liga os auscultadores ao televisor. O volume dos auscultadores e o volume do televisor são reguláveis em separado.

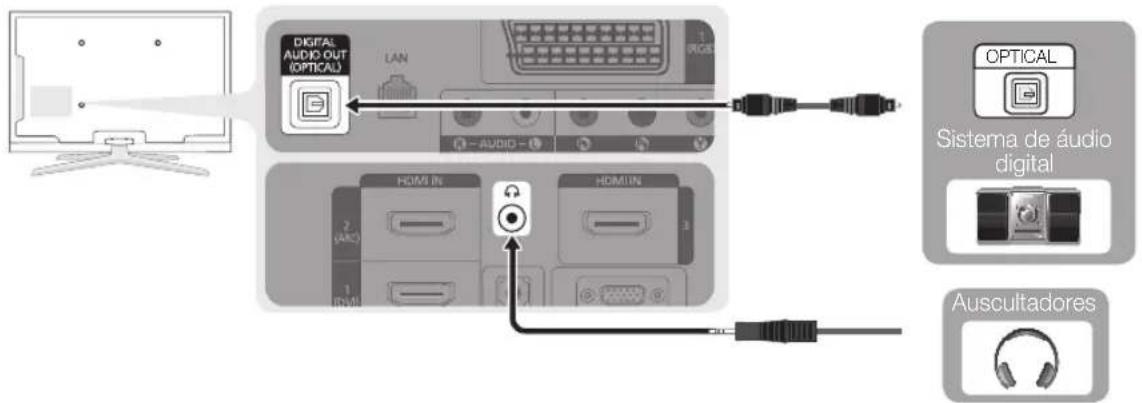

R-AUDIO-L R PB Y OPTICALSistema de áudio digitalAuscultadoresBN68-02808A_Por.indb 10 3/29/2010 9:47:32 AM11 Português 02 Ligações LIGACOES Ranhura COMMON INTERFACE Para poder ver canais pagos, tem de introduzir o “CI ou CI+ CARD”. Se não introduzir o “CI ou CI+ CARD”, alguns canais apresentam a y mensagem “Sinal Codificado”. As informações de emparelhamento, incluindo um número de y telefone, a ID do “CI ou CI+ CARD”, a ID do anfitrião e outras informações são apresentadas cerca de 2 a 3 minutos depois. Se aparecer uma mensagem de erro, contacte o seu fornecedor de serviços. Assim que concluir a configuração das informações dos canais, a y mensagem “Actualizacao concluida” é apresentada, indicando que a lista de canais já está actualizada. NOTA

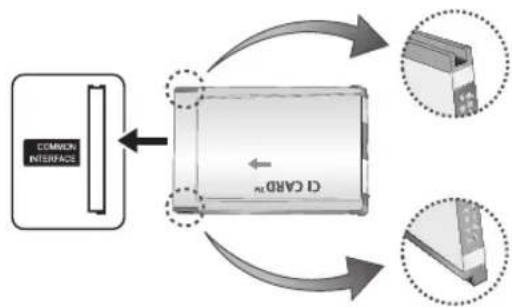

Tem de solicitar um “CI ou CI+ CARD” ao fornecedor de serviços por cabo local.

Para retirar o “CI ou CI+ CARD”, puxe-o cuidadosamente para fora com as mãos para não o deixar cair e danificá-lo.

Introduza o “CI ou CI+ CARD” na direcção indicada no mesmo.

A localização da ranhura

COMMON INTERFACE pode variar consoante o modelo. Uma vez que o “CI ou CI+ CARD” não é suportado em alguns países e regiões, consulte o seu revendedor autorizado.

Se detectar problemas, contacte o fornecedor de serviços.

Alteração da fonte de entrada Lista de Fontes Utilize esta opção para seleccionar o televisor ou outras fontes de entrada externa, como leitores de DVD/leitores de Blu-ray/caixa de televisão por cabo/ receptor de satélite STB, ligadas ao televisor. TV / Ext.1 / Ext.2 / PC / AV / ■ Component / HDMI1/DVI / HDMI2 /

Lista de Fontes, as entradas ligadas são realçadas. As opções Ext.1, Ext.2

e PC permanecem sempre activadas. Editar Nome Videogravador / DVD / STB cabo / STB satélite / ■ PVR STB / Receptor AV / Jogos / Câmara de vídeo / PC / DVI PC / Dispositivos DVI / TV / IPTV / Blu-ray / HD DVD / DMA: Atribua um nome ao dispositivo ligado às tomadas de entrada para facilitar a selecção da fonte de entrada. Se houver um PC com uma resolução de 1920 x

1080 a 60 Hz ligado à porta HDMI IN 1(DVI), deve definir o modo DVI PC em Editar Nome. Se ligar um cabo HDMI/DVI à porta

HDMI IN 1(DVI), deve definir para os modos DVI PC ou Dispositivos DVI em Editar Nome. BN68-02808A_Por.indb 11 3/29/2010 9:47:33 AM12 Português Funcionalidades básicas Como percorrer os menus Antes de utilizar o televisor, siga os passos abaixo para saber como navegar no menu e seleccionar e ajustar diferentes funções. 1 Botão MENU: apresenta o menu principal no ecrã. 2 Botão ENTER

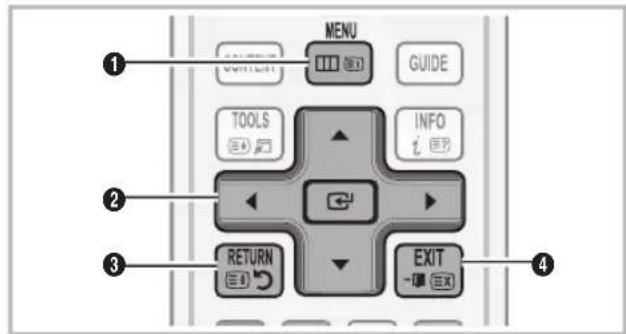

/ Direcção: move o cursor e selecciona um item. Confirma a definição. 3 Botão RETURN: volta ao menu anterior. 4 Botão EXIT: sai do menu no ecrã. Como utilizar o OSD (Indicações no ecrã) O passo de acesso pode variar consoante o menu seleccionado.

As opções do menu principal aparecem no ecrã: Imagem, Som, Canal, Configuração, Entrada, Aplicação, Suporte.

Seleccione um ícone com o botão ▲ ou ▼.

Regule o valor de um item com o botão ◄ ou ►. O ajuste no OSD pode variar consoante o menu seleccionado.

para concluir a configuração.

Carregue em EXIT. Utilização do botão INFO (Guia actual e seguinte) O ecrã identifica o canal actual e o estado de determinadas definições de áudio-vídeo. O Guia actual e seguinte apresenta as informações sobre programas televisivos de cada canal consoante a hora de emissão. Desloque-se através de y ◄, ► para ver as informações sobre um determinado programa enquanto vê o canal actual. Desloque-se através de y ▲, ▼ para ver as informações sobre outros canais. Se pretender mudar para o canal actualmente seleccionado, carregue no botão ENTER

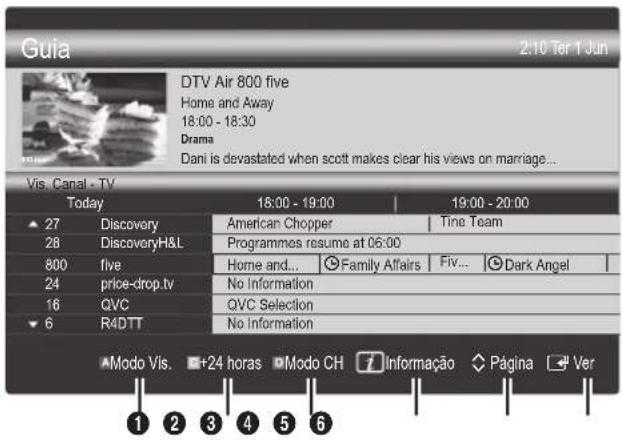

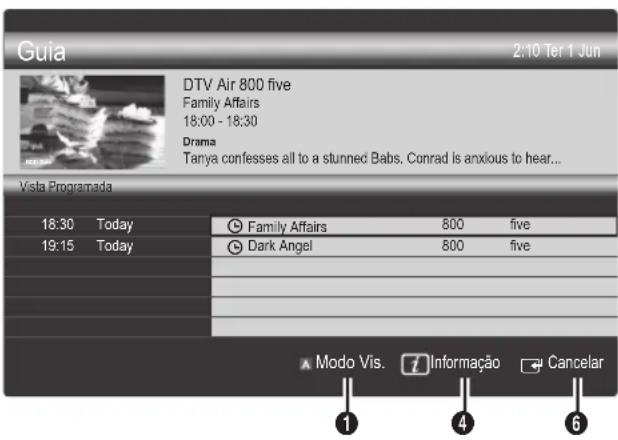

Planeamento de visualizações Guia As informações do EPG (Electronic Programme Guide - Guia de programação electrónico) são fornecidas pelas estações emissoras. Se utilizar as grelhas de programação fornecidas pelas emissoras, pode especificar antecipadamente os programas que pretende ver, de forma a que o televisor mude automaticamente para o canal do programa seleccionado à hora especificada. As entradas dos programas podem aparecer em branco ou desactualizadas consoante o estado do canal. Utilização da função Vis. Canal

Modo Vis. +24 horas Modo CH Informação

BN68-02808A_Por.indb 12 3/29/2010 9:47:37 AM13 Português 03 Funcionalidades básicas Utilização da função Vista Programada Vermelho (Modo Vis.): apresenta a lista de programas que se seguem ou que estão actualmente em reprodução. Amarelo (+24 horas): apresenta a lista de programas que serão emitidos após 24 horas.

Azul (Modo CH): Seleccione o tipo de canais que pretende ver na janela Vis. Canal. O Modo CH difere consoante a origem da antena. – (Informação): apresenta os detalhes do programa seleccionado. (Página): passa para a página anterior/seguinte.6 Botão ENTER Se escolher o programa actual, pode ver o programa –seleccionado.Se escolher o programa seguinte, pode reservar –o programa seleccionado. Para cancelar a programação, carregue novamente no botão ENTER e seleccione Cancelar Planos. Gestor de Canais Elimine ou defina os canais favoritos e utilize o guia de programação para emissões digitais. Seleccione um canal no ecrã Canais, Os Meus Canais ou Planeado. ■ Canais: apresenta a lista de canais consoante o tipo de canal.

Os Meus Canais: apresenta o grupo do canal. ■ Planeado: apresenta todos os programas actualmente reservados.Utilização dos botões coloridos com o Gestor de Canais

Verde (Zoom): aumenta ou diminui o número de um canal.

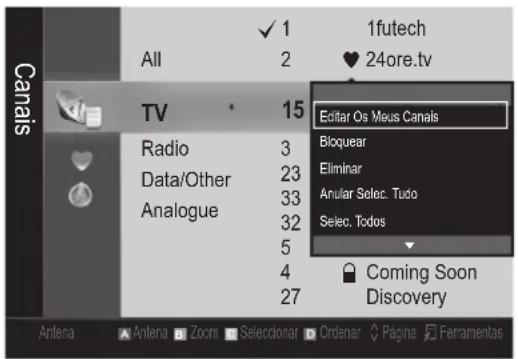

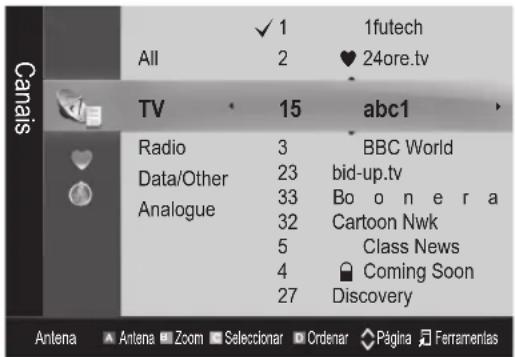

(Ferramentas): apresenta o menu da opção Gestor de Canais. (Os menus de opções podem variar consoante a situação.)Ícones do ecrã de estado do canalÍcones Operações Um canal analógico. Um canal seleccionado. Um canal definido como Favorito. Um programa que está a ser transmitido. Um canal bloqueado. Um programa reservado. Tipo de guia (Samsung / GuidePlus+) (consoante o país)Pode seleccionar um tipo diferente de guia. Samsung ■ : utiliza o guia de programação fornecido pela Samsung. Guide Plus+ ■ : utiliza o guia de programação fornecido pela Rovi International Solutions. Para obter mais informações, visite o site “www.europe.guideplus.com.” Utilização de canais favoritos ¦

Os Meus Canais (em Gestor de Canais)Mostra todos os canais favoritos. Editar Os Meus Canais ■

” é apresentado e o canal é definido como pertencendo ao grupo Os Meus Canais.

1. Seleccione um canal e carregue no botão TOOLS.

2. Adicione ou elimine um canal do grupo Os Meus Canais pretendido (entre 1, 2, 3 e 4).Pode seleccionar um ou mais grupos.

five five 800 five Modo Vis. Informação

3. Após alterar as definições, pode visualizar a lista de canais de cada grupo em Os Meus Canais.Canal

Sintonizar novamente os canais ¦ Antena (Antena / Cabo) Antes de o televisor poder começar a memorizar os canais disponíveis, tem de especificar o tipo de fonte do sinal ligado ao televisor (ou seja, um sistema de antena ou cabo). País Aparece o ecrã de introdução do PIN. Introduza o número PIN de 4 dígitos. Canal Digital ■ : altera o país para canais digitais. Canal Analógico ■ : altera o país para canais analógicos. Memor. Auto. Procura um canal automaticamente e memoriza-o no televisor.Os números de programas atribuídos automaticamente podem não corresponder aos números de programas existentes ou pretendidos. Se um canal tiver sido bloqueado utilizando a função Bloq. Crianças, aparece a janela de introdução do PIN.Origem da Antena (Antena / Cabo) ■

seleccione a origem da antena que pretende memorizar.Origem do Canal (Digital e Analógico / Digital / ■Analógico): seleccione a origem do canal que pretende memorizar. Se seleccionar Cabo → Digital e Analógico ou Digital: introduza um valor para procurar canais de cabo.Modo Search (Procurar) (Total / Rede / Rápido): procura todos os canais com estações de transmissão activas e guarda-os no televisor.Se definir Rápido, pode configurar Rede, ID de rede, Frequência, Modulação, Taxa de Símbolos manualmente carregando no botão do telecomando.Rede (Auto./Manual): selecciona o modo de definição de ID de rede entre Auto. ou Manual. ID de rede: Se Rede estiver definido para Manual, pode configurar ID de rede utilizado os botões numéricos.Frequência: apresenta a frequência para o canal. (varia consoante o país)Modulação: apresenta os valores de modulação disponíveis.Taxa de Símbolos: apresenta as taxas de símbolos disponíveis. Armaz. Manual Procura um canal manualmente e memoriza-o no televisor.Se um canal tiver sido bloqueado utilizando a função Bloq. Crianças, aparece a janela de introdução do PIN. Canal Digital ■ : quando a procura terminar, os canais são actualizados na lista de canais.Se seleccionar

Antena → Antena: Canal, Frequência, Largura banda Se seleccionar

Antena → Cabo: Frequência, Modulação, Taxa de SímbolosCanal Analógico (Programa, Sistema Cores, Sistema ■de Som, Canal, Procurar, Memorizar): se não ouvir som ou se este não estiver em condições, volte a seleccionar o padrão de som pretendido.Canal

(Modo Programme (Programa)): quando a sintonização terminar, já terão sido atribuídos números de posição (de P00 a P99) às estações emissoras da sua área. Pode seleccionar um canal, introduzindo o número da posição neste modo.

(modo de canal de antena) / S (modo de canal de cabo): Estes dois modos permitem-lhe seleccionar um canal introduzindo o número atribuído para cada estação emissora de antena ou canal de cabo. c 1 1futech 2 * 24ore.tv 15 abc1 3 BBC World 23 bid-up.tv 33 Boonerang 32 Cartoon Nwk 5 Class News 4 \ Coming Soon 27 Discovery All

BN68-02808A_Por.indb 14 3/29/2010 9:47:43 AM15 Português 03 Funcionalidades básicas Edição de canais ¦ Menu de opções do Gestor de Canais(em Gestor de Canais)

1. Seleccione um canal e carregue no botão TOOLS.

2. Edite o nome ou número do canal utilizando o menu Editar Nome Canal ou Editar Número Canal.

Editar Nome Canal ■ (apenas canais analógicos): atribua um nome ao canal. Editar Número Canal ■ (apenas canais digitais): edite o número carregando nos botões numéricos pretendidos. Outras funcionalidades ¦ Opção de Procura por Cabo (consoante o país) Define opções de procura adicionais, como a frequência e a taxa de símbolos, para procuras de rede por cabo. Início Frequência/Paragem Frequência ■ : define a frequência de início ou de paragem (varia consoante o país) Modulação ■ : apresenta os valores de modulação disponíveis. Taxa de Símbolos ■ : apresenta as taxas de símbolos disponíveis. Gestor de Canais Channel Manager Option Menu (em Gestor de Canais)Defina cada canal utilizando as opções do menu Gestor de Canais (Bloquear / Desbloq., Visual. Tempor., Ordenar, Eliminar, Selec. Todos / Anular selecção todos). O menu de opções pode variar consoante o estado do canal.

1. Seleccione um canal e carregue no botão TOOLS.

2. Seleccione uma função e altere as respectivas definições.

Bloquear / Desbloq. ■ : bloqueia um canal para que este não possa ser seleccionado nem visto.NOTA

Esta função só está disponível quando

Bloq. Crianças está definido para Ligado. Aparece o ecrã de introdução do PIN. Introduza o

PIN de 4 dígitos; a predefinição é “0-0-0-0”. Altere o PIN utilizando a opção Alterar PIN. Visual. Tempor. ■ : pode definir a visualização automática de um determinado canal à hora pretendida. Acerte a hora antes de utilizar esta função. Se seleccionar um canal digital, carregue no

botão ► para ver o programa digital. Ordenar ■ (apenas canais analógicos): esta operação permite alterar os números de programa dos canais memorizados. Esta operação pode ser necessária depois de utilizar a memorização automática. Eliminar ■ : pode eliminar um canal para poder ver os canais pretendidos. Selec. Todos/Anular selecção todos ■ : selecciona todos os canais ou anula a selecção de todos os canais escolhidos no Gestor de Canais. Planeado (em Gestor de Canais)Pode ver, modificar ou eliminar um programa que esteja reservado. Alterar Informações ■ : altera um programa que esteja reservado. Cancelar Planos ■ : cancela um programa que esteja reservado. Informação ■ : apresenta um programa que esteja reservado. (Também pode alterar as informações de reserva.) Selec. Todos/Anular selecção todos ■ : selecciona ou anula a selecção de todos os programas reservados. Lista de Canais Pode ver todos os canais procurados. Transfer. Lista Canais Importa ou exporta o mapa de canais. Deve ligar um dispositivo de armazenamento USB para utilizar esta função. É apresentado o ecrã para a introdução do número

‘0-0-0-0’. Importar do USB ■ : importar a lista de canais a partir do USB. Exportar para USB ■ : exportar a lista de canais para o USB. Sintonia Fina (apenas canais analógicos)Se o sinal estiver fraco ou distorcido, efectue a sintonização fina do canal manualmente. Os canais onde foi efectuada uma sintonização fina

são assinalados com um asterisco “*”. Para repor a sintonização fina, seleccione Repor. BN68-02808A_Por.indb 15 3/29/2010 9:47:44 AM16 Português Funcionalidades básicas Imagem Alteração do modo de imagem predefinido ¦ Modo

Seleccione o seu tipo de imagem preferido. Dinâmico ■ : ideal para divisões iluminadas.Padrão ■ : ideal para um ambiente normal. Natural ■ : ideal para reduzir a fadiga ocular. Natural não está disponível no modo PC. Filme ■ : ideal para ver filmes numa divisão escura. Ajuste das definições da imagem ¦ Retroiluminação / Contraste / Brilho / Nitidez / Cor / Matiz (Vd / Vm) O seu televisor tem várias opções de definição para controlar a qualidade da imagem. NOTA

Nos modos analógicos TV, Ext., AV do sistema PAL, a função Matiz (Vd/Vm) não está disponível.No modo PC, só pode efectuar alterações a Retroiluminação, Contraste e Brilho.Pode ajustar e guardar as definições de cada dispositivo externo ligado ao televisor.Se diminuir o brilho da imagem, reduz o consumo de energia. Soluções económicas ¦ Solução ECO Poupança Energ. (Desligado / Baixo / Médio / Alto / ■ Imagem Desligada / Auto.) : ajusta o brilho do televisor para reduzir o consumo de energia. Se seleccionar Imagem Desligada, o ecrã é desligado, mas o som continua a ser emitido. Para ligar o ecrã, carregue em qualquer um dos botões à excepção do botão de controlo do volume. Sensor ECO (Desligado / Ligado) ■ : para aumentar a poupança de energia, as definições da imagem adaptam-se automaticamente à luz da divisão.Se ajustar a Retroil., Sensor Eco é definido para Desligado.Retroilum Mín: se Sensor ECO estiver definido para Ligado, pode ajustar manualmente o brilho mínimo do ecrã.

Sensor Eco estiver definido para Ligado, o brilho do ecrã pode sofrer alterações (ficar ligeiramente mais escuro ou mais claro) consoante a intensidade da luz circundante. Nenhum Sinal Esp. (Desligado / 15 min. / 30 min. / ■ 60 min.): activa o modo de espera caso “Sem Sinal” ou “Verifique o cabo de sinal” seja activado durante um determinado período de tempo definido pelo utilizador.Desactivado quando o PC se encontra no modo de poupança de energia. Alterar as opções da imagem ¦ Definições Avançadas (disponível no modo Padrão / Filme)Pode ajustar as definições detalhadas do ecrã, incluindo a cor e o contraste.No modo PC, só pode efectuar alterações às opções Contraste Dinâmico, Gama e Equilíb. Branco. Tonalidade de Preto (Desligado / Escuro / Mais ■ escuro / Muito escuro): seleccione o nível de preto para ajustar a intensidade. Contraste Dinâmico (Desligado / Baixo / Médio / ■ Alto): ajusta o contraste do ecrã. Detalhe da Sombra (-2~+2) ■ : aumenta o brilho das imagens escuras.Desactivado no modo PC. Gama ■ : ajusta a intensidade das cores primárias. Padrão Avançado (Desligado / Padrão 1 / Padrão ■ 2): Ao executar a função Padrão Avançado, a imagem pode ser calibrada sem a utilização de um gerador ou filtro. Se o menu OSD desaparecer ou um outro menu que não o menu Imagem for apresentado, a calibração é guardada e a janela do Padrão Avançado desaparece.Enquanto a função Padrão Avançado estiver a ser executada, não é emitido som.Esta função apenas pode ser activada nos modos DTV, Component e HDMI. Só Modo RGB (Desligado / Vermelho / Verde / Azul) ■ : Pode ajustar as opções Cor ou Matiz de Vermelho, Verde ou Azul da imagem a partir de um dispositivo externo (leitor de DVD, sistema home theatre, etc.). Espaço de Cores (Auto. / Nativo / Personalizado) ■ : ajusta a gama de cores disponível para criar a imagem. Para ajustar Cor, Vermelho, Verde, Azul e Repor, defina Espaço de Cores para Personalizado.Denições AvançadasTonalidade de Preto : Desligado ►Contraste Dinâmico : MédioDetalhe da Sombra : -2Gama : 0Padrão Avançado : DesligadoSó Modo RGB : DesligadoEspaço de Cores : Nativo U Mover E Enter R Regressar BN68-02808A_Por.indb 16 3/29/2010 9:47:44 AM17 Português 03 Funcionalidades básicas Equilíb. Branco ■ : ajusta a temperatura da cor de forma a obter uma imagem mais natural. Vrm-Offset / Verde-Offset / Azul-Offset: ajusta a intensidade de cada uma das cores (vermelho, verde, azul). Vrm-Gain / Verde-Gain / Azul-Gain: ajusta o brilho de cada uma das cores (vermelho, verde, azul). Repor: repõe as predefinições de Equilíb. Branco. Equil. Branco 10p (Desligado / Ligado) ■ : Controla o equilíbrio do branco em intervalos de 10 pontos, ajustando o brilho das cores vermelha, verde e azul. Disponível quando o modo de imagem está

definido para Filme e quando a entrada externa está definida para HDMI ou Component. Alguns dispositivos externos podem não suportar

esta função. Intervalo: seleccionar intervalo para ajustar. Vermelho: ajustar o nível de vermelho. Verde: ajustar o nível de verde. Azul: ajustar o nível de azul. Repor: repor as predefinições de Equil. Branco 10p. Tom de Pele ■ : realça o “Tom de Pele” rosado. Melhor. Extremid. (Desligado / Ligado) ■ : realça os contornos dos objectos. xvYCC (Desligado / Ligado) ■ : se activar o modo xvYCC, aumenta o detalhe e o espaço de cores quando vir filmes a partir de um dispositivo externo (por exemplo, leitor de DVD) ligado às tomadas HDMI ou Component IN. Disponível quando o modo de imagem está

definido para Filme e quando a entrada externa está definida para HDMI ou Componente. Alguns dispositivos externos podem não suportar

esta função. Opções de Imagem No modo PC, só pode efectuar alterações a

Colour Tonalidade, Tamanho e Tempo Protecção Aut.. Tonalidade (Cores frias / Normal / C. quentes1 / ■ C. quentes2) C. quentes1

ou C. quentes2 é desactivado se o modo de imagem for Dinâmico. Pode ajustar e guardar as definições de cada

dispositivo externo ligado a uma entrada do televisor. Tamanho ■ : a sua caixa de televisão por cabo/receptor de satélite pode ter os seus próprios tamanhos de ecrã. No entanto, recomendamos a utilização do modo 16:9 na maioria das vezes. Panorâm. Autom.: ajusta automaticamente o tamanho da imagem para o formato 16:9. 16:9 : ajusta o tamanho da imagem para 16:9 no caso de DVD ou de uma emissão em formato panorâmico. Zoom amplo: amplia o tamanho da imagem para mais de 4:3. Ajusta a posição utilizando os botões

Zoom: amplia as imagens de formato 16:9 na vertical para se ajustarem ao tamanho do ecrã. Ajusta a posição ou o tamanho utilizando o botão

4:3 : a predefinição para um filme ou para uma emissão normal. Não veja televisão no formato 4:3 durante

muito tempo. Vestígios dos contornos visíveis à esquerda, direita e centro do ecrã podem provocar a retenção da imagem, situação que não é coberta pela garantia. Ajustar ao Ecrã: apresenta a imagem inteira sem cortes durante a recepção dos sinais HDMI (720p / 1080i / 1080p) ou Componente (1080i / 1080p). NOTA

Ajustar ao Ecrã em HDMI (1080i / 1080p) ou Componente (1080i / 1080p), pode ser necessário centrar a imagem:

2. Carregue no botão ENTER

3. Carregue no botão ▲, ▼, ◄ ou ► para mover a

imagem. As opções de tamanho da imagem podem variar

consoante a fonte de entrada. As opções disponíveis podem variar consoante o

modo seleccionado. No modo PC, só pode ajustar os modos

16:9 e 4:3. Pode ajustar e guardar as definições de cada

dispositivo externo ligado a uma entrada do televisor. Se utilizar a função

Ajustar ao Ecrã com uma entrada HDMI 720p, é cortada uma linha na parte de cima, na parte de baixo, à esquerda e à direita como na função de procura. Modo de Ecrã (16:9 / Zoom amplo / Zoom / 4:3) ■ : disponível apenas quando o modo de imagem está definido para Panorâm. Autom.. Pode determinar o tamanho de imagem pretendido em 4:3 WSS (Wide Screen Service) ou no tamanho original. Cada país europeu requer um tamanho de imagem diferente. Não disponível no modo PC, Componente ou

HDMI. Opções de Imagem Tonalidade : Normal ►Tamanho : Panorâm. Autom.Modo de Ecrã : 16:9Filtro Ruído Digital : Auto.Filtro Ruído MPEG : Auto.Nv.pr.HDMI : NormalModo Filme : Desligado U Mover E Enter R Regressar BN68-02808A_Por.indb 17 3/29/2010 9:47:45 AM18 Português Funcionalidades básicas Filtro Ruído Digital (Desligado / Baixo / Médio / ■Alt) /Auto. / Visual. Auto.): Se o sinal de transmissão for fraco, podem aparecer alguns efeitos fantasma e interferências. Seleccione uma das opções até obter a melhor qualidade de imagem. Visual. Auto.: Apresenta a intensidade do sinal, quando mudar de canais analógicos.Disponível apenas para canais analógicos. Quando a barra estiver verde, significa que está a receber o melhor sinal possível.Filtro Ruído MPEG (Desligado / Baixo / Médio / Alto ■/ Auto.): reduz o ruído MPEG para proporcionar uma melhor qualidade de imagem.Desactivado no modo PC.

HDMI Black Level (Nv.pr.HDMI) (Normal / Baixo) ■ : selecciona o nível de preto do ecrã para ajustar a intensidade.Disponível apenas no modo HDMI (sinais RGB).

Modo Filme (Desligado / Auto.1 / Auto.2) ■ : define o televisor para detectar e processar automaticamente sinais de filme de todas as fontes, e ajustar a imagem de forma a obter uma qualidade ideal.Disponível nos modos AV, Componente (480i / 1080i) e HDMI (480i / 1080i).Motion Plus (Desligado / Claro / Padrão / Suave ■/ Personalizado / Demonstração): elimina o arrastamento em cenas rápidas com muito movimento para obter uma imagem mais nítida.Se activar Motion Plus, pode aparecer ruído no ecrã. Se tal ocorrer, defina Motion Plus para Desligado.Red. Desfocagem: ajusta o nível de redução da desfocagem das fontes de vídeo.Redução vibração: ajusta o nível de redução da trepidação das fontes de vídeo quando reproduz filmes.Repor: repõe as definições personalizadas.Tempo Protecção Aut. (2 horas / 4 horas / 8 horas / ■10 horas / Desligado): Se a mesma imagem permanecer no ecrã, a opção Protecção de ecrã automática é activada. Ver televisão com a função 3D ¦ INFORMAÇÕES DE SEGURANÇA IMPORTANTES. ANTES DE UTILIZAR OU PERMITIR QUE AS SUAS CRIANÇAS UTILIZEM A FUNÇÃO 3D, LEIA OS SEGUINTES AVISOSAVISO Quando o televisor está a ligar, os lados direito e esquerdo das imagens em 3D podem sobrepor-se mais do que o habitual. Pode demorar algum tempo até que a qualidade da imagem fique optimizada.Consoante o espectador, o efeito 3D pode ser vivenciado de forma diferente. Pode nem aperceber-se do efeito 3D se a graduação das lentes variar muito de um olho em relação ao outro.Os pais devem tomar especial atenção às crianças e jovens quando estes vêm imagens em 3D. Aviso contra ataques de epilepsia fotossensível e outros riscos para a saúdeAlguns espectadores podem sofrer um ataque –epiléptico ou uma apoplexia quando expostos a imagens ou luzes muito brilhantes, existentes em determinadas imagens televisivas ou jogos de vídeo. Se você ou algum dos seus familiares tiver antecedentes de epilepsia ou apoplexia, consulte um médico especialista antes de utilizar a função 3D. Mesmo os espectadores que não tenham –antecedentes pessoais ou familiares de epilepsia ou apoplexia, podem sofrer de um problema não diagnosticado que pode provocar “ataques de epilepsia fotossensível”.Se sentir algum dos seguintes sintomas, pare –imediatamente de ver imagens em 3D e consulte um médico especialista: (1) visão alterada; (2) vertigens; (3) tonturas; (4) movimentos involuntários como contracções dos olhos ou músculos; (5) confusão; (6) náuseas; (7) perda de consciência; (8) convulsões; (9) cãibras; e/ou (10) desorientação. Os pais devem estar especialmente atentos e questionar as crianças se sentem algum dos sintomas acima - as crianças e os adolescentes têm uma maior probabilidade de sentir estes sintomas.Tenha em atenção que ver televisão muito perto do ecrã durante um longo período de tempo pode enfraquecer a sua visão. Tenha em atenção que ver televisão com os óculos activos 3D durante um longo período de tempo pode provocar dores de cabeça ou cansaço. Se sentir dores de cabeça, cansaço ou tonturas, pare de ver televisão e descanse. Algumas imagens 3D podem sobressaltar os espectadores. A utilização da funcionalidade 3D não é recomendada a grávidas, idosos, epilépticos e a todos os que sofram de problemas físicos graves.Não se recomenda a visualização de imagens em 3D a quem esteja mal fisicamente, com sono nem a quem tenha bebido álcool.Mantenha a percepção do ambiente que o rodeia. A concepção deste produto implica que fique demasiado absorvido pelas imagens emitidas. NÃO utilize este produto próximo de vãos de escadas, cabos, varandas, ou outros objectos em que possa tropeçar, ir de encontro a, derrubar ou partir. Se se assustar ou pensar erradamente que as imagens em 3D são reais, pode bater em algum objecto que esteja por perto ou magoar-se ao tentar mover-se.Utilize os óculos activos 3D exclusivamente para a finalidade para que foram concebidos. Utilizar os óculos activos 3D para outros fins (como óculos normais, óculos de sol, óculos de protecção, etc.) pode causar ferimentos ou enfraquecer a sua visão. Quando visualizar imagens em 3D, ligue os óculos activos 3D.Desligue os óculos 3D quando não estiver a utilizá- los. e deixar os óculos 3D ligados, reduz a vida útil da pilha.Certifique-se de que as crianças não colocam a pilha na boca, quando a retirar dos óculos 3D. Coloque a pilha num local onde as crianças não cheguem.Os vídeos que absorvem demasiado a atenção podem ter efeitos prejudiciais no utilizador, incluindo enjoos, perturbações de percepção, desorientação, fadiga ocular e estabilidade postural reduzida. BN68-02808A_Por.indb 18 3/29/2010 9:47:45 AM19 Português 03 Funcionalidades básicas Faça pausas frequentes para diminuir o potencial destes efeitos, tal como é habitualmente sugerido para outros itens, como teclados e monitores de computadores, em que tem tendência para se concentrar ou fixar. Se os seus olhos mostrarem sinais de fadiga ou secura ou se sentir algum dos sintomas acima, para imediatamente de utilizar este dispositivo e não volte a utilizá-lo até, pelo menos, 30 minutos depois dos sintomas terem acalmado. A distância de visualização aconselhada é três vezes

a altura do ecrã, ou superior. Recomendamos que o espectador esteja sentado de modo a que os olhos estejam ao mesmo nível do ecrã.

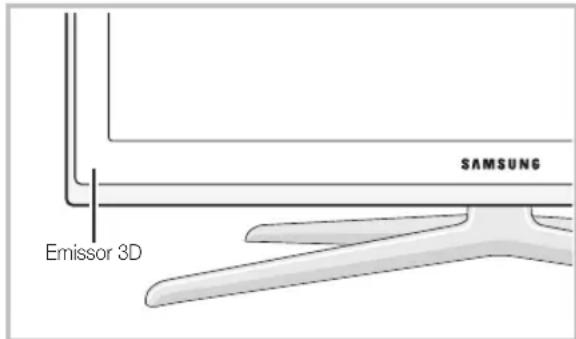

Esta nova funcionalidade extraordinária permite ver conteúdos 3D. Para poder tirar o máximo partido desta funcionalidade, tem de adquirir um par de óculos activos 3D da Samsung (SSG-2100AB, SSG- 2200AR, SSG-2200KR) para ver os vídeos em 3D. Os óculos activos 3D da Samsung são vendidos em separado. Para obter mais informações sobre a compra, contacte o revendedor onde adquiriu o televisor. Emissor 3D Se existir algum obstáculo entre o emissor e os óculos

activos 3D, pode não obter devidamente o efeito 3D. Modo 3D ■ : seleccione o formato de entrada 3D. Se quiser sentir o efeito 3D na sua plenitude,

coloque primeiro os óculos activos 3D e, em seguida, seleccione o Modo 3D da lista abaixo que proporcione a melhor visualização em 3D. Modo 3D Funcionamento Desligado Desliga a função 3D. 2D → 3D Muda uma imagem 2D para 3D. Lado a Lado Apresenta duas imagens lado a lado. Superior e Inferior Apresenta uma imagem por cima de outra. Linha a Linha Apresenta as imagens para o olho esquerdo e direito alternadamente em filas. Risca Vertical Apresenta as imagens para o olho esquerdo e direito alternadamente em colunas. Tabuleiro de damas Apresenta as imagens para o olho esquerdo e direito alternadamente em pixels. Frequência Apresenta as imagens para o olho esquerdo e direito alternadamente em fotogramas.

As opções “Lado a Lado” e “Superior e Inferior” estão disponíveis quando a resolução é 720p, 1080i e 1080p nos modos DTV, HDMI e USB ou quando está definida para a ligação ao PC através de um cabo HDMI/DVI. As opções “Risca Vertical”, “Linha a Linha” e

“Tabuleiro de damas” estão disponíveis quando a resolução está definida para a ligação ao PC através de um cabo HDMI/DVI. A opção “Frequência” apresenta a frequência (só

60 Hz) quando a resolução está definida para PC. 3D ■ → 2D (Desligado / On Ligado): apresenta apenas a imagem para o olho esquerdo. Esta função é desactivada quando o

Modo 3D é definido para “2D → 3D” ou Desligado. 3D View point: ■ The overall adjustment of 3D perspective. Esta função é desactivada quando o

Modo 3D é definido para “2D → 3D” ou Desligado. Intensidade ■ : ajusta o foco / intensidade no modo “2D → 3D”. Esta função só é activada quando o

Modo 3D é definido para “2D → 3D”. Correcção Imagem ■ : ajusta as imagens para o olho esquerdo e direito. Visualiz. Aut. 3D (Desligado / Ligado) ■ : se a opção Visualiz. Aut. 3D estiver definida para Ligado, um sinal HDMI de formato “Lado a Lado”, com uma das resoluções abaixo, é automaticamente mudado para 3D. Neste caso, o transmissor HDMI 1.4 tem de enviar informações 3D correctas. Se ocorrer uma falha no 3D devido a um erro

de informações 3D, defina Visualiz. Aut. 3D para Desligado e seleccione manualmente um Modo 3D utilizando o botão 3D ou o menu correspondente. Resolução suportada (só 16:9)

Resolução Frequência (Hz) 1280 x 720p 50 / 60 Hz 1920 x 1080i 50 / 60 Hz 1920 x 1080p 24 / 30 / 50 / 60 Hz Resolução suportada para o modo HDMI PC A resolução de entrada do modo HDMI PC é optimizada para 1920 x 1080. Uma resolução de entrada diferente de 1920 x 1080 pode não ser apresentada correctamente num visor 3D ou no modo de ecrã inteiro. BN68-02808A_Por.indb 19 3/29/2010 9:47:48 AM20 Português Funcionalidades básicas (consoante o modelo) Como ver a imagem 3D

1. Carregue no botão CONTENT e, em seguida, aparece o

menu Visual. Conteúdos.

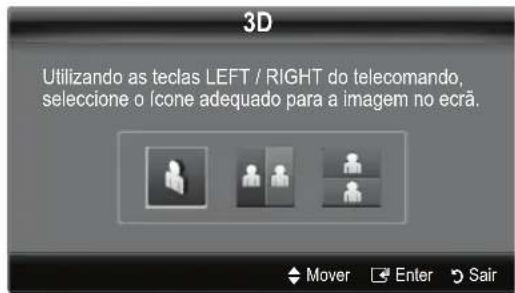

2. Carregue no botão ◄ ou ► e seleccione 3D.

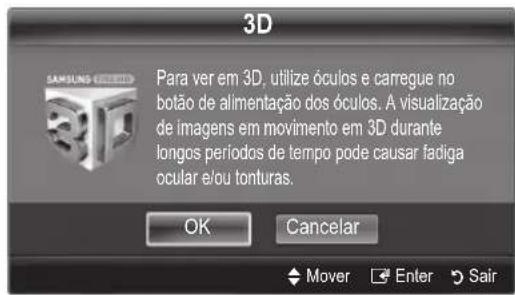

Para ver em 3D, utilize óculos e carregue no botão de alimentação dos óculos. A visualização de imagens em movimento em 3D durante longos períodos de tempo pode causar fadiga ocular e/ou tonturas.3. Seleccione OK e, em seguida, carregue no botão ENTER

4. Utilizando os botões ◄ ou ► do telecomando,

seleccione o Modo 3D da imagem que pretende ver.Alguns modos 3D podem não estar disponíveis consoante o formato da fonte da imagem.Formatos suportados e especificações de funcionamento de HDMI 1.4Formato da fonte de sinal HDMI 1.4 3D padrão1920x1080p@24Hz x 2 1920x2205p@24Hz1280x720p@60Hz x 2 1280x1470p@60Hz1280x720p@50Hz x 2 1280x1470p@50HzO modo é automaticamente mudado para 3D relativamente à entrada de vídeo 3D num dos formatos acima.Para o formato HDMI 1.4@24 Hz, o televisor é optimizado da seguinte forma: Modo de visualização Resolução primeiro – : se Auto Motion Plus estiver definido para Desligado, Limpar ou Padrão, pode ver o vídeo a uma resolução elevada optimizada para a resolução da origem do vídeo.Modo de visualização Redução vibração – : se Auto Motion Plus estiver definido para Suave ou Personalizar, pode ver uma imagem suave sem vibração.Antes de utilizar a função 3D... NOTA

Se visualizar imagens em 3D num ambiente iluminado por uma lâmpada fluorescente (50 Hz ~ 60 Hz) ou por uma lâmpada com 3 comprimentos de onda, pode notar uma parte do ecrã a tremeluzir. Se tal acontecer, baixe a luz ou apague-a.O modo 3D é automaticamente desactivado nos casos seguintes: se mudar de canal ou de fonte de entrada, ou se aceder ao Media Play ou ao Internet@TV.Algumas funções de imagem são desactivadas no modo 3D.A função PIP e a transmissão de dados não são suportadas no modo 3D.As transmissões de dados (MHEG / MHP) não são suportadas no modo 3D.Os óculos activos 3D de outros fabricantes podem não ser compatíveis.Quando ligar o televisor pela primeira vez, pode demorar algum tempo até que a visualização em 3D seja optimizada.Os óculos activos 3D podem não funcionar adequadamente se houver algum produto 3D ou dispositivos electrécicos ligados perto dos óculos ou do televisor. Se houver algum problema, mantenha os outros dispositivos electrécicos o mais longe possível dos óculos activos 3D.Durante a visualização de imagens emitidas por uma fonte 3D de 50 Hz com o respectivo Modo Jogo definido para Ligado, os telespectadores visualmente sensíveis podem notar o ecrã a tremeluzir quando aparecem imagens claras.Só pode ver Fotografias de Media Play no modo “2D → 3D”.Se estiver deitado de lado, pode não conseguir ver os efeitos 3D. Quando assistir a imagens em 3D, certifique-se de que se encontra dentro do ângulo de visualização e a uma distância ideal.Se não o fizer, poderá não tirar todo o partido dos –efeitos em 3D.Se o emissor do televisor se desligar devido à mudança do ângulo ou distância de visualização, os óculos activos 3D desligam-se automaticamente passados 30 segundos. Se tal acontecer, o LED vermelho pisca três vezes.

Para ver em 3D, utilize óculos e carregue no botão de alimentação dos óculos. A visualização de imagens em movimento em 3D durante longos períodos de tempo pode causar fadiga ocular e/ou tonturas.CancelarU Mover E Enter R Sair Utilizando as teclas LEFT / RIGHT do telecomando, seleccione o ícone adequado para a imagem no ecrã.U Mover E Enter R Sair BN68-02808A_Por.indb 20 3/29/2010 9:47:49 AM21 Português 03 Funcionalidades básicas Reposicao da Imagem (OK / Cancelar) Repõe as predefinições do modo de imagem actual. Configurar o televisor com o PC ¦ Defina a fonte de entrada para PC. Ajuste auto.

Ajusta os valores/posições da frequência e efectua automaticamente a sintonização fina das definições. Não disponível quando efectua uma ligação através de um cabo HDMI/DVI. Ecrã Grosso/Fino ■ : remove ou reduz o ruído da imagem. Se não conseguir remover o ruído efectuando apenas a sintonização fina, ajuste a frequência o melhor possível (Grosso) e volte a efectuar a sintonização fina. Depois de reduzido o ruído, volte a ajustar a imagem de forma a ficar alinhada no centro do ecrã. Posição ■ : ajusta a posição do ecrã do PC com o botão de direcção (▲ / ▼ / ◄ / ►). Repor Imagem ■ : repõe as predefinições da imagem. Utilização do televisor como monitor de computador (PC)Configuração do software do PC (com base no Windows XP)Consoante a versão do Windows e a placa de vídeo, os ecrãs apresentados no seu PC podem variar, embora sejam quase sempre aplicadas as mesmas informações básicas de configuração. (Se tal não acontecer, contacte o fabricante do computador ou um revendedor da Samsung.)1. Clique em “Painel de controlo” no Iniciar do Windows.2. Clique em “Aspecto e temas” na janela “Painel de controlo” e aparece uma caixa de diálogo de visualização.3. Clique em “Visualização” e aparece uma caixa de diálogo de visualização.4. Aceda ao separador “Definições” da caixa de diálogo de visualização.A definição correcta do tamanho (resolução) [Ideal: y1920 X 1080 pixels] Se existir uma opção de frequência vertical na janela de y diálogo das definições de visualização, o valor correcto é “60” ou “60 Hz”. Se não for o caso, basta clicar em “OK” e sair da caixa de diálogo. Som Alteração do modo de som predefinido ¦ SRS TheaterSound

Padrão ■ : selecciona o modo de som normal. Música ■ : realça a música em detrimento das vozes. Filme ■ : proporciona a melhor qualidade de som para filmes. Voz Nítida ■ : realça a voz em detrimento de outros sons. Amplificar ■ : aumenta a intensidade dos sons de alta frequência para permitir uma melhor experiência de áudio para indivíduos com deficiências auditivas. Ajuste das definições de som ¦ Equalizador ajusta o modo de som. (apenas modo de som padrão) Balanço E/D ■ : ajusta o equilíbrio entre os altifalantes esquerdo e direito. 100Hz / 300Hz / 1kHz / 3kHz / 10kHz ■ (Ajuste da largura da banda): ajusta o nível de frequências de larguras de banda específicas. Repor ■ : repõe as predefinições do equalizador. Sistemas de som, etc. ¦ SRS TruSurround HD (Desligado / Ligado)

(apenas modo de som padrão)Esta função proporciona uma experiência de som surrond virtual de 5.1 canais através de dois altifalantes ou auscultadores que utilizem a tecnologia HRTF (Head Related Transfer Function). SRS TruDialog (Desligado / Ligado) (apenas modo de som padrão)Esta função permite aumentar a intensidade da voz em detrimento da música de fundo ou de efeitos de som, de forma a ouvir o diálogo com maior nitidez quando assistir a um espectáculo. BN68-02808A_Por.indb 21 3/29/2010 9:47:50 AM22 Português Funcionalidades básicas Idioma de Áudio (apenas canais digitais)Altera o valor predefinido dos idiomas de áudio. O idioma disponível pode variar consoante a emissão.

Formato de Áudio (MPEG / Dolby Digital 5.1) (apenas canais digitais)Se o som for emitido tanto pelo altifalante principal como pelo receptor de áudio, pode ouvir-se um eco devido à diferença na velocidade de descodificação entre o altifalante principal e o receptor de áudio. Neste caso, utilize a função Altifalante da TV.Formato de Áudio pode variar consoante a emissão. O som digital Dolby de 5.1 canais só está disponível se ligar um altifalante externo através de um cabo óptico. Descrição de Áudio (não disponível em todos os locais) (apenas canais digitais)Esta função gere o fluxo de áudio para o AD (Descrição de áudio), que é enviado pela emissora juntamente com o áudio principal. Descrição de Áudio (Desligado/ ■Ligado): activa e desactiva a função de descrição de áudio. Volume ■ : regula o volume da descrição de áudio. Volume Auto. (Desligado / Normal /Nocturno) Para equalizar o nível de volume em cada canal, defina esta função para Normal. Nocturno ■ : este modo proporciona uma melhor experiência de áudio em comparação com o modo Normal, sendo o ruído quase imperceptível. É útil à noite. Seleccionar Altifalante (Altifalante Exter. / Altifalante da TV) Pode ouvir-se um eco devido à diferença na velocidade de descodificação entre o altifalante principal e o receptor de áudio. Neste caso, defina o televisor para Altifalante Exter..

Seleccionar Altifalante estiver definido para Altifalante Exter., utilize estas definições.Altifalante da TV: Desligado, Altifalante Exter.: Ligado

Seleccionar Altifalante estiver definido para Altifalante da TV, utilize estas definições.Altifalante da TV: Ligado, Altifalante Exter.: LigadoSe não houver sinal de vídeo, o som de ambos os altifalantes é cortado. Definição Adic. (apenas canais digitais) Nível de Áudio DTV (MPEG / HE-AAC) ■ : esta função permite reduzir a disparidade de um sinal de voz (que é um dos sinais recebidos durante uma emissão de televisão digital) para o nível pretendido.Consoante o tipo de sinal de transmissão, as opções MPEG / HE-AAC podem ser ajustadas entre -10dB e 0dB. Para aumentar ou diminuir o volume, ajuste entre 0 e -10, respectivamente. Saída de SPDIF ■ : SPDIF (Sony Philips Digital InterFace) é utilizado para proporcionar som digital, reduzindo a interferência transmitida para os altifalantes e vários dispositivos digitais, como um leitor de DVD.Formato de Áudio: durante a recepção de uma emissão de televisão digital, pode seleccionar o formato de saída de áudio digital (SPDIF) de entre as opções PCM ou Dolby Digital.Se estabelecer a ligação com altifalantes de 5.1 canais numa configuração Dolby Digital, maximiza a sua experiência de som 3D interactivo.Atraso de Áudio: contraste áudio-vídeo correcto quando pretender ver televisão ou vídeo e ouvir áudio digital utilizando um dispositivo externo, como um receptor AV (0ms ~ 250ms). Comp Dolby Digital (Line / RF) ■ : esta função minimiza a disparidade entre um sinal digital Dolby e um sinal de voz (ou seja, áudio MPEG, HE-AAC, som ATV).Seleccione Line para obter som dinâmico, e RF para reduzir a diferença entre os sons altos e suaves à noite.Line: defina o nível de saída para sinais superiores ou inferiores a -31dB (referência) para -20dB ou -31dB.RF: defina o nível de saída para sinais superiores ou inferiores a -20dB (referência) para -10dB ou -20dB. Reposição de Som (OK / Cancelar) Repõe todas as predefinições de som. Selecção do modo de som ¦

Se definir esta função para Dual l-ll, o modo de som actual é apresentado no ecrã.Tipo de áudioDual I-IIPredefinição StereoMono MonoAutomatic changeStereoStereo ↔ Mono Dual Dual I ↔ Dual IIDual INICAMStereoMono MonoAutomatic changeStereoMono ↔ Stereo Dual Mono → Dual I Dual II Dual I BN68-02808A_Por.indb 22 3/29/2010 9:47:50 AM23 Português 03 Funcionalidades básicas Se o sinal de estéreo for fraco e ocorrer uma mudança automática, mude para o modo mono.Activado apenas com sinais de som estéreo. Disponível apenas se a fonte de Entrada estiver definida para TV. Configuração Acertar a hora ¦ Tempo Relógio ■ : acertar o relógio permite utilizar várias funcionalidades do temporizador do televisor.A hora actual é apresentada sempre que carregar no botão INFO.Se desligar o cabo de alimentação, tem de acertar novamente o relógio.Modo Relógio (Auto / Manual)Consoante a estação de transmissão e o sinal, a hora actual pode não estar correcta. Neste caso, acerte a hora manualmente.A antena deve estar ligada para que a hora seja acertada automaticamente.Definição do Relógio: define Dia, Mês, Ano, Hora e Minuto manualmente.Disponível apenas se Modo Relógio estiver definido para Manual.Fuso Horário: Pode seleccionar o fuso horário do local onde se encontra.Esta função apenas está disponível quando a opção Modo Relógio está definida para Auto..Consoante a estação emissora e o sinal, o acerto automático da hora pode não ser funcionar correctamente. Se tal acontecer, acerte a hora manualmente. Utilização do temporizador ¦ Temporizador ■ : desliga automaticamente o televisor após um período de tempo predefinido. (30, 60, 90, 120, 150 e 180 minutos.)Para cancelar

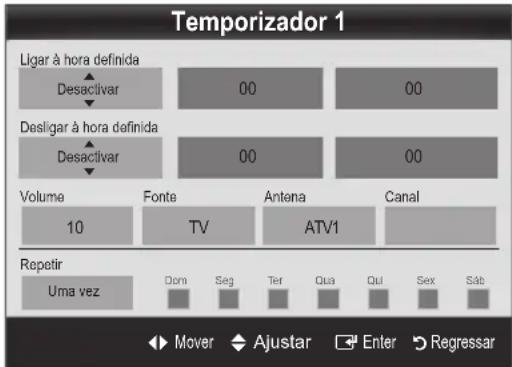

Temporizador, seleccione Desligado. Definição do temporizador ¦ Temporizador 1 / Temporizador 2 / Temporizador 3 ■ : pode configurar três definições diferentes para ligar /desligar através do temporizador. Deve acertar o relógio primeiro. 10 TV ATV100 00

Temporizador 1 Ligar à hora denidaDesligar à hora denidaVolumeDesactivarDesactivar Dom Seg Te r Qua Qui Sex Sáb Uma vezFonte Antena CanalRepetir Mover U Ajustar E Enter RegressarLigar à hora definida / Desligar à hora definida: define a hora, os minutos e activa/desactiva. (Para activar o temporizador com a definição escolhida, defina Activar.)Volume: selecciona o nível de volume pretendido. Fonte: selecciona o conteúdo de TV ou USB que pretende reproduzir quando o televisor se ligar automaticamente. (Só pode seleccionar USB se houver um dispositivo USB ligado ao televisor) Antena (se Fonte estiver definido para TV): seleccione ATV ou DTV. Canal (se Fonte estiver definido para TV): seleccione o canal pretendido. Conteúdos (se Fonte estiver definido para USB): seleccione uma pasta do dispositivo USB que contenha os ficheiros de música ou de fotografia que pretende reproduzir quando o televisor se ligar automaticamente.NOTA Se não houver ficheiros de música no dispositivo USB ou se a pasta que contém ficheiros de música não tiver sido seleccionada, a função de temporizador não funciona correctamente.Se só houver um ficheiro de fotografia no dispositivo USB, a apresentação de diapositivos não é reproduzida.Se o nome da pasta for demasiado comprido, não pode seleccionar a pasta. É atribuída uma pasta a cada dispositivo USB que utilizar. Se utilizar mais do que um dispositivo USB do mesmo tipo, certifique-se de que as pastas atribuídas a cada dispositivo USB têm nomes diferentes. Repetir: seleccione Uma vez, Tod dias, Seg~Sex, Seg~Sáb, Sáb~Dom ou Manual para personalizar consoante a sua preferência. Se seleccionar Manual, pode definir o dia em que pretende activar o temporizador.A marca c indica que o dia se encontra seleccionado.Desligar automático (disponível apenas se o televisor for ligado através do temporizador): o televisor desliga-se automaticamente após 3 horas de inactividade, de forma a evitar o seu sobreaquecimento. BN68-02808A_Por.indb 23 3/29/2010 9:47:51 AM24 Português Funcionalidades básicas Bloqueio de programas ¦ Segurança O ecrã de introdução do PIN aparece antes do ecrã de configuração. Introduza o PIN de 4 dígitos; a predefinição é “0-0-0- 0”. Altere o PIN utilizando a opção Alterar PIN. Bloq. Crianças (Desligado / Ligado) ■ : bloqueia canais no Gestor de Canais, de forma a impedir que utilizadores não autorizados (como as crianças) vejam programas inadequados.Disponível apenas se a fonte de Entrada estiver definida para TV. Bloqueio para Crianças (Classificação) ■ : impede que utilizadores não autorizados (como as crianças) vejam programas inadequados, através de um código PIN de 4 dígitos definido pelo utilizador. Perm. Tudo: desbloqueia todas as classificações do televisor. As opções de Bloqueio para Crianças variam consoante o país. Alterar PIN ■ : altera o seu número de ID pessoal necessário para configurar o televisor.Caso se esqueça do código PIN, carregue nos botões do telecomando pela seguinte sequência, repondo o PIN para “0-0-0-0”: POWER (desligar) → MUTE → 8 → 2 → 4 → POWER (ligar). Outras funcionalidades ¦ Idioma Idioma do Menu ■ : define o idioma do menu. Idioma do Teletexto ■ : defina o idioma pretendido para o teletexto.O inglês é a predefinição para os casos em que o idioma seleccionado não esteja disponível na transmissão. Preferência (Idioma de Áudio Principal/Idioma de Áudio ■ Secundário/Idioma de Legendas Principal/Idioma Legendas Secund./Idioma de Teletexto Principal/Idioma Teletexto Secund.): selecciona um idioma, que se torna o idioma predefinido quando um canal é seleccionado. Legenda Utilize este menu para definir o modo Legenda. A função de legendas não funciona nos modos Componente ou HDMI. Legenda (Desligado / Ligado) ■ : activa ou desactiva as legendas. Modo (Normal / Defic. Auditiva) ■ : define o modo da legenda. Idioma da Legenda ■ : define o idioma da legenda. Se o programa que está a ver não suportar a função

Defic. Auditiva, a opção Normal é automaticamente activada, mesmo que o modo Defic. Auditiva esteja seleccionado.O inglês é a predefinição para os casos em que o idioma seleccionado não esteja disponível na transmissão. Texto Digital (Desactivar / Activar) (apenas Reino Unido) Se o programa for transmitido com texto digital, esta função é activada. Rede (Tipo de Rede / Configurar Rede / Teste de Rede / SWL(Samsung Wireless Link) / Ligação SWL) Para obter mais informações sobre como configurar opções, consulte as instruções da secção “Ligação de rede”. (P. 28) Geral Modo Jogo (Desligado / Ligado) ■ : quando ligar uma consola de jogos, como a PlayStation™ ou a Xbox™, pode tirar partido de uma experiência de jogo mais realista seleccionando o modo de jogo.NOTA Precauções e limitações para o modo de jogo Para desligar a consola de jogos e ligar outro –dispositivo externo, defina Modo Jogo para Desligado no menu de configuração. Se visualizar o menu TV no – Modo Jogo, o ecrã treme ligeiramente.Modo Jogo não está disponível nos modos TV e PC.Após ligar a consola de jogos, defina Modo Jogo para Ligado para evitar uma má qualidade de imagem.

Modo Jogo estiver definido para Ligado: o modo Imagem é definido para Padrão e o modo Som é definido para Personalizado. BN68-02808A_Por.indb 24 3/29/2010 9:47:51 AM25 Português 03 Funcionalidades básicas BD Wise (Desligado / Ligado) ■ : proporciona a qualidade de imagem ideal para produtos DVD, Blu-ray e sistemas home theatre da Samsung que suportem a opção BD Wise. Se a opção BD Wise estiver definida para Ligado, o modo de imagem muda automaticamente para a resolução ideal.Disponível quando liga produtos da Samsung que suportem a opção BD Wise através de um cabo HDMI. Transparên. Menu (Brilhante / Escuro) ■ : define a transparência do menu. Melodia (Desligado / Baixo / Médio / Alto) ■ : define uma melodia que é reproduzida quando o televisor se liga ou desliga. FastStart (Desligado / Ligado) ■ : Quando ligar o televisor, o ecrã acende-se mais rapidamente com esta função.

Melodia é desactivada quando a função FastStart está definida para Ligado. Interface Comum Menu CI ■ : permite ao utilizador seleccionar a partir do menu fornecido pelo CAM. Seleccione o Menu CI com base no menu do PC Card. Informação da Aplicação ■ : apresenta as informações no CAM introduzido na ranhura CI e no “CI ou CI+ CARD” introduzido no CAM. Pode instalar o CAM a qualquer altura, independentemente de o televisor estar ligado ou desligado.1. Adquira um módulo CI CAM no revendedor mais próximo ou por telefone.2. Introduza o “CI ou CI+ CARD” no CAM com firmeza, na direcção indicada pela seta.3. Introduza o CAM com o “CI ou CI+ CARD” na ranhura da interface comum, na direcção indicada pela seta, de forma a que este fique paralelo à ranhura.4. Verifique se consegue ver uma imagem num canal de sinal codificado. Telecomando sem fios (Desligado / Ligado) Activa ou desactiva ou dá permissão aos telecomandos sem fios. Imagem na imagem (PIP) ¦ PIP

Reproduz, em simultâneo, o sintonizador do televisor e uma fonte de vídeo externa. A função PIP (Picture in Picture - Imagem na imagem) não funciona no mesmo modo. NOTA

Se desligar o televisor enquanto vê imagens no modo PIP , a janela PIP desaparece.A imagem na janela PIP pode ficar pouco natural se utilizar o ecrã principal para ver um jogo ou um programa de karaoke.Durante a operação da opção Internet@TV, não pode utilizar a função PIP.Definições da opção PIP Imagem principal Imagem secundáriaComponente, HDMI1/DVI, HDMI2, HDMI3, HDMI4,

PIP (Desligado / Ligado) ■ : Activa ou desactiva a função PIP. Canal ■ : Selecciona o canal para o ecrã secundário. Tamanho ■ (

): Selecciona um tamanho para a imagem secundária. Posição ■ (

): Selecciona uma posição para a imagem secundária. Seleção do Som (Principal / Sub) ■ : Pode escolher o som pretendido (Principal / Sub) no modo PIP. Suporte Auto-diagnóstico Teste de Imagem (Sim / Não) ■ : Utilize esta opção para verificar se há problemas na imagem e, se o problema persistir, verificar o padrão de cores. Teste de Som (Sim / Não) ■ : Utilize o som da melodia incorporada para verificar se há problemas no som. Se os altifalantes do televisor não emitirem som, antes de realizar um teste de som, verifique se a opção Seleccionar Altifalante está definida para Altifalante da TV no menu Som.A melodia é emitida durante o teste, mesmo que a opção Seleccionar Altifalante esteja definida para Altifalante Exter. ou mesmo que tenha cortado o som, carregando no botão MUTE. Informações do Sinal ■ : (apenas canais digitais) a qualidade da recepção dos canais HDTV é perfeita ou os canais não estão disponíveis. Ajuste a antena para aumentar a força do sinal. Resolução de Problemas ■ : se achar que o televisor tem um problema, consulte esta descrição.Se nenhuma destas sugestões de resolução de problemas se aplicarem, contacte o centro de assistência ao cliente da Samsung. BN68-02808A_Por.indb 25 3/29/2010 9:47:51 AM26 Português Funcionalidades básicas Actualização do Software A operação Actualização do Software pode ser realizada através de um sinal de transmissão ou transferindo o firmware mais recente do site samsung.com para um dispositivo de memória USB.Versão Actual o software actualmente instalado no televisor. O software é apresentado como “Ano/Mês/Dia_ Versão”.Instalação da versão mais recentePor USB ■ : introduza no televisor a unidade USB que contém o ficheiro de actualização do firmware, transferido do site www.samsung.com. Tenha cuidado para não desligar a corrente nem retirar a unidade USB antes de as actualizações estarem concluídas. O televisor desliga-se e volta a ligar automaticamente após terminar a actualização do firmware. Quando o software é actualizado, as predefinições de áudio e de vídeo são repostas. Recomendamos que anote as suas definições para que possa repô-las facilmente depois da actualização. Pela Internet ■ : actualiza o software utilizando a Internet. Antes de efectuar esta operação, configure a sua rede. Para obter mais informações sobre como utilizar a função Configurar Rede, consulte as instruções na secção “Ligação de rede”.Se a ligação à Internet não funcionar correctamente, a ligação pode estar com problemas. Tente transferir novamente. Se o problema persistir, efectue a transferência por USB e faça a actualização. Por Canal ■ : actualiza o software através do sinal de transmissão.Se seleccionar a função durante o período de transmissão do software, é iniciada a procura e a transferência automáticas do software. O tempo necessário para transferir o software é determinado pelo estado do sinal. Actual. no Modo de Espera ■ : é automaticamente efectuada uma actualização manual à hora seleccionada. Dado que o aparelho está ligado internamente, o LCD pode ficar aceso durante algum tempo. Este fenómeno pode persistir durante mais de 1 hora até a actualização do software ficar concluída. Software Alternativo ■ (cópia de segurança): apresenta a versão do software transferida através da opção Pela Internet. Durante a actualização do software, esta função é activada quando a actualização é interrompida no último passo. Guia de Ligação HD Consulte estas informações quando ligar dispositivos externos ao televisor. Contactar a Samsung Leia estas informações se o televisor não funcionar correctamente ou caso queira actualizar o software. Pode encontrar informações relativas aos nossos centros de atendimento e sobre como transferir produtos e software. Actualização do Software Por USB ►Pela InternetPor CanalActual. no Modo de Espera : DesligadoSoftware Alternativo ----/--/--/--_------U Mover E Enter R RegressarVersão Actual 2010/01/18_000001Unidade USBPainel lateral do televisor

BN68-02808A_Por.indb 26 3/29/2010 9:47:52 AM27 Português 04 Funcionalidades avançadas Ligação a um PC Com um cabo HDMI/DVI/cabo D-subModos de visualização (entrada D-Sub e HDMI/DVI)A resolução ideal é 1920 X 1080 @ 60 Hz.Modo ResoluçãoFrequência horizontal (KHz)Frequência vertical (Hz)Frequência do relógio em pixels (MHz)Polaridade de sincronização (H/V) IBM 640 x 350 31,469 70,086 25,175 +/-720 x 400 31,469 70,087 28,322 -/+ MAC 640 x 480 35,000 66,667 30,240 -/-832 x 624 49,726 74,551 57,284 -/-1152 x 870 68,681 75,062 100,000 -/-VESA CVT720 x 576 35,910 59,950 32,750 -/+1152 x 864 53,783 59,959 81,750 -/+1280 x 720 56,456 74,777 95,750 -/+1280 x 960 75,231 74,857 130,000 -/+VESA DMT640 x 480 31,469 59,940 25,175 -/-640 x 480 37,861 72,809 31,500 -/-640 x 480 37,500 75,000 31,500 -/-800 x 600 37,879 60,317 40,000 +/+800 x 600 48,077 72,188 50,000 +/+800 x 600 46,875 75,000 49,500 +/+1024 x 768 48,363 60,004 65,000 -/-1024 x 768 56,476 70,069 75,000 -/-1024 x 768 60,023 75,029 78,750 +/+1152 x 864 67,500 75,000 108,000 +/+1280 x 1024 63,981 60,020 108,000 +/+1280 x 1024 79,976 75,025 135,000 +/+1280 x 800 49,702 59,810 83,500 -/+1280 x 800 62,795 74,934 106,500 -/+1280 x 960 60,000 60,000 108,000 +/+1280 x 720 45,000 60,000 74,250 +/+1360 x 768 47,712 60,015 85,500 +/+1440 x 900 55,935 59,887 106,500 -/+1440 x 900 70,635 74,984 136,750 -/+1600 X 1200 75.000 60.000 162.000 +/+1680 x 1050 65,290 59,954 146,250 -/+VESA GTF1280 x 720 52,500 70,000 89,040 -/+ 1280 x 1024 74,620 70,000 128,943 -/- VESA DMT/DTV CEA 1920 x 1080p 67,500 60,000 148,500 +/+ NOTA

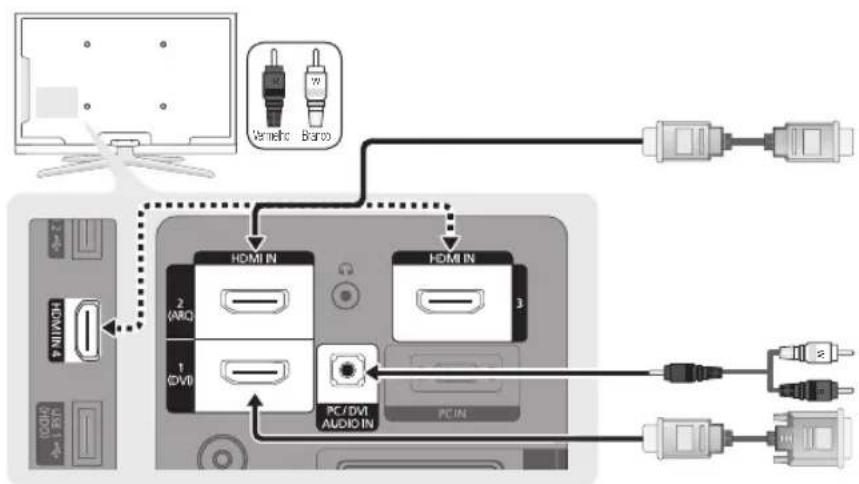

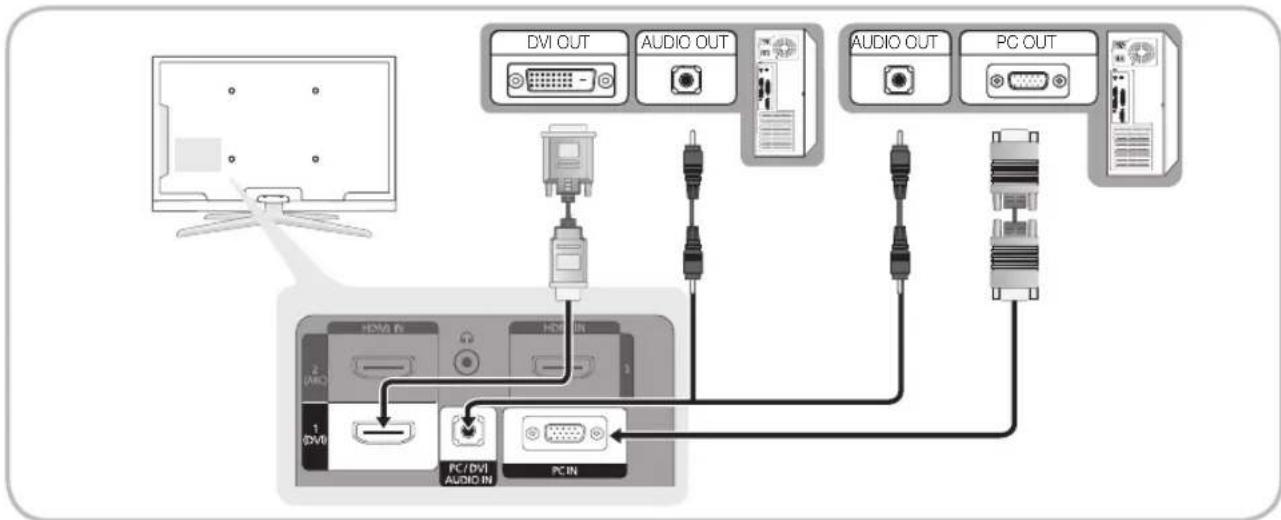

Se efectuar uma ligação através de um cabo HDMI/DVI, tem de utilizar a tomada

HDMI IN 1(DVI). O modo entrelaçado não é suportado.

O televisor pode não funcionar correctamente se for seleccionado um formato de vídeo não padrão.

São suportados os modos Separado e Composto. SOG (Sync On Green) não é suportado.

R-AUDIO-L R PB Y AUDIO OUT R-AUDIO-L R PB Y AUDIO OUT R-AUDIO-L R PB Y DVI OUT R-AUDIO-L R PB Y PC OUT Funcionalidades avançadas BN68-02808A_Por.indb 27 3/29/2010 9:47:55 AM28 Português Funcionalidades avançadas Ligação de rede Pode configurar o televisor de forma a que este possa aceder à Internet através da rede local (LAN), utilizando uma ligação com ou sem fios. Ligação a uma rede com fios ¦ Pode ligar o televisor à LAN utilizando o cabo de três formas diferentes: Pode ligar o televisor à LAN estabelecendo a ligação entre a porta LAN, existente atrás do televisor, e um modem externo y utilizando um cabo Cat 5. Consulte o diagrama abaixo. Pode ligar o televisor à LAN estabelecendo a ligação entre a porta LAN, existente atrás do televisor, e um router IP que y esteja ligado a um modem externo. Utilize um cabo Cat 5 para efectuar esta ligação. Consulte o diagrama abaixo. Consoante a configuração da rede, poderá ligar o televisor à LAN, estabelecendo a ligação directa entre a porta LAN, y existente atrás do televisor, e uma tomada de rede, utilizando um cabo Cat 5. Consulte o diagrama abaixo. Lembre-se de que a tomada está ligada a um modem ou a um router existente noutro local da sua casa. Se tiver uma rede dinâmica, deve utilizar um modem ADSL ou um router que suporte o protocolo de configuração de servidor dinâmico (DHCP - Dynamic Host Configuration Protocol). Os modems e os routers que suportam DHCP fornecem automaticamente o endereço IP, a máscara de sub-rede, a gateway e o DNS que o seu televisor necessita para aceder à Internet, não sendo necessário introduzir estes dados manualmente. A maioria das redes domésticas são redes dinâmicas. Algumas redes necessitam de um endereço IP estático. Se a sua rede necessitar de um endereço IP estático, tem de introduzir manualmente o endereço IP, a máscara de sub-rede, a gateway e o DNS no ecrã de configuração de ligação por cabo do televisor, quando configurar a ligação de rede. Para obter o endereço IP, a máscara de sub-rede, a gateway e o DNS, contacte o seu fornecedor de serviços Internet (ISP - Internet Service Provider). Se tiver um computador com o Windows, também pode obter estes dados através do seu computador. Pode utilizar um modem ADSL que suporte DHCP se a sua rede necessitar de um endereço IP estático. Um modem ADSL que suporte DHCP também permite utilizar endereços IP estáticos.Porta do modem na paredeModem externo(ADSL / VDSL / Televisão por cabo)Painel posterior do televisorCabo LANCabo do modemPorta do modem na paredeModem externo(ADSL / VDSL / Televisão por cabo)Painel posterior do televisorCabo LANCabo do modemPorta do LAN na paredePainel posterior do televisorCabo LANCabo LANRouter IP (com servidor DHCP)BN68-02808A_Por.indb 28 3/29/2010 9:47:57 AM29 Português 04 Funcionalidades avançadas Configurar Rede (Auto.) Utilize a opção Configurar Rede automaticamente quando ligar o televisor a uma rede que suporte DHCP. Para configurar automaticamente a ligação de rede por cabo do seu televisor, siga estes passos: Como configurar automaticamente

2. Ligue o televisor, carregue no botão MENU do

telecomando, utilize o botão ▲ ou ▼ para seleccionar Configurar e, em seguida, carregue no botão ENTER

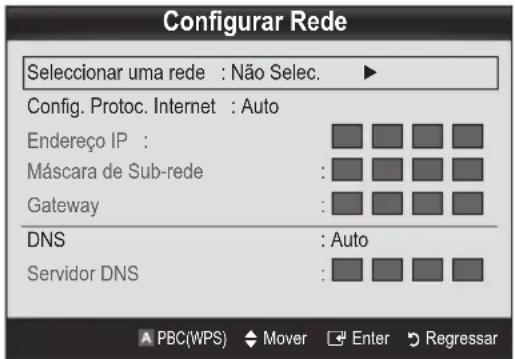

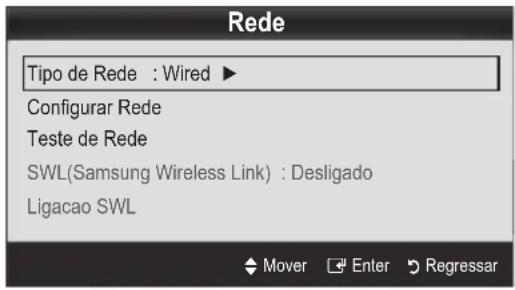

3. Utilize o botão ▲ ou ▼ para seleccionar Rede no

menu Configurar e, em seguida, carregue no botão ENTER

. Aparece o ecrã Rede.

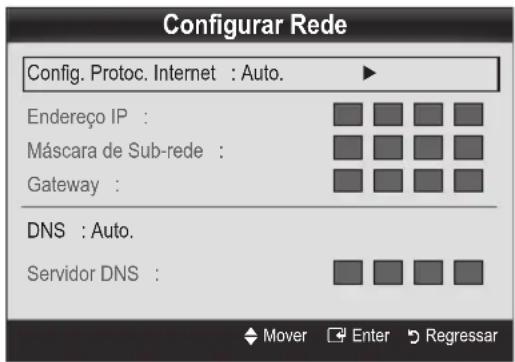

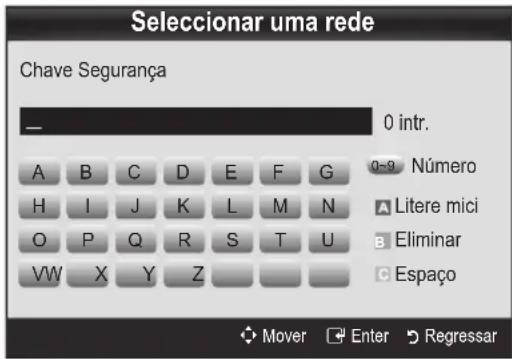

8. Auto. recebe e introduz automaticamente os dados de

Internet necessários.

9. Aguarde dois minutos e, em seguida, carregue no botão

11. Se a função Rede não tiver recebido os dados

de ligação de rede, siga as instruções sobre o procedimento Manual. Configurar Rede (Manual) Utilize a opção Configurar Rede manual quando ligar o televisor a uma rede que solicite um endereço IP estático. Obter os dados de ligação de rede Para obter os dados de ligação de rede na maioria dos computadores com Windows, siga estes passos:

1. Clique com o botão direito no ícone de rede existente no

canto inferior direito do ecrã.

4. No separador Assistência, clique no botão Detalhes.

O dados de ligação de rede são apresentados. Como configurar manualmente Para configurar manualmente a ligação de rede por cabo do seu televisor, siga estes passos:

3. Carregue no botão ▼ do telecomando para aceder ao

primeiro campo de entrada.

4. Introduza os dados de Endereço IP, Máscara de

Sub-rede, Gateway e Servidor DNS. Utilize os botões numéricos do telecomando para introduzir números, e os botões de seta para passar de um campo de entrada para outro.

5. Quando terminar, carregue no botão RETURN do

da Internet. Rede U Mover E Enter R Regressar Tipo de Rede : Wired ► Congurar Rede Teste de Rede SWL(Samsung Wireless Link) : Desligado Ligacao SWL Congurar Rede Endereço IP : Máscara de Sub-rede : Gateway : DNS : Auto. Servidor DNS : U Mover E Enter R Regressar Cong. Protoc. Internet : Auto. ► BN68-02808A_Por.indb 29 3/29/2010 9:47:58 AM30 Português Funcionalidades avançadas Ligação a uma rede sem fios ¦ Para ligar o televisor à rede sem fios, é necessário um modem ou um router sem fios e um adaptador de LAN sem fios da Samsung (WIS09ABGN, WIS09ABGN2, WIS10ABGN), que deve ser ligado à tomada USB existente no painel posterior ou lateral do televisor. Consulte a ilustração abaixo.Porta LAN na paredeCabo LANRouter IP sem fiosAdaptador de LAN sem fios da SamsungPainel lateral do televisorPara utilizar a função SWL(Samsung Wireless Link), ligue à porta USB 1 (HDD). O adaptador de LAN sem fios da Samsung é vendido em separado e é disponibilizado por revendedores seleccionados, sites de e-commerce e no site Samsungparts.com. O adaptador de LAN sem fios da Samsung suporta os protocolos de comunicações IEEE 802.11A/B/G e N. A Samsung recomenda a utilização da norma IEEE 802.11N. Se reproduzir um vídeo com uma ligação IEEE 802.11B/G, o vídeo pode não ser reproduzido normalmente. NOTA

Tem de utilizar o “adaptador de LAN sem fios da Samsung” (WIS09ABGN) para poder utilizar uma rede sem fios. O adaptador de LAN sem fios da Samsung é vendido em separado. O adaptador de LAN sem fios WIS09ABGN é disponibilizado por revendedores seleccionados, sites de e-commerce e no site Samsungparts.com.Para utilizar uma rede sem fios, o seu televisor deve estar ligado a um router IP sem fios. Se o router IP sem fios suportar DHCP, o seu televisor pode utilizar DHCP ou um endereço IP estático para estabelecer a ligação com a rede sem fios.Seleccione um canal para o router IP sem fios que não esteja a ser utilizado actualmente. Se o canal definido para o

router IP sem fios estiver a ser utilizado por outro dispositivo nas proximidades, irão ocorrer interferências e falhas de comunicação.Se aplicar um sistema de segurança diferente dos sistemas listados abaixo, não irá funcionar com o televisor. Se tiver seleccionado o modo Pure High-throughput (Greenfield) 802.11n e o tipo de codificação estiver definido para WEP, TKIP ou TKIPAES (WPS2Mixed) para o seu AP (acess point - ponto de acesso), os televisores Samsung não suportam uma ligação que esteja em conformidade com as novas especificações de certificação Wi-Fi.Se o seu AP suportar WPS (Wi-Fi Protected Setup - Configuração Wi-Fi protegida), pode estabelecer a ligação com a rede através de PBC (Push Button Configuration - Configuração de botão de comando) ou PIN (Personal Indentification Number - Número de identificação pessoal). WPS configura automaticamente a chave SSID e WPA em qualquer um dos modos.Se o router, o modem ou o dispositivo não estiverem certificados, não pode estabelecer a ligação ao televisor através do “adaptador de LAN sem fios da Samsung”.Métodos de ligação : Pode configurar a ligação de rede sem fios de seis formas diferentes.Configuração automática da Samsung –PBC (WPS) –Configuração automática (utilizando a função de procura de rede automática) –Configuração manual –SWL (Samsung Wireless Link) –Ad-hoc –Todos os adaptadores de LAN sem fios da Samsung devem estar directamente ligados à porta USB do televisor. Não suporta HUB USB. BN68-02808A_Por.indb 30 3/29/2010 9:48:00 AM31 Português 04 Funcionalidades avançadas Configurar Rede (Configuração automática da Samsung) Esta função encontra-se disponível em AP que suportem a configuração automática da Samsung. Se não existir nenhum AP, pode estabelecer a ligação, manualmente, através da função PBC (WPS). Esta função encontra-se disponível se a função

SWL(Samsung Wireless Link) estiver definida para Desligado. Para obter mais informações sobre os equipamentos

que suportam a Configuração automática da Samsung, visite o site www.samsung.com. Como configurar utilizando a configuração automática da Samsung

1. Coloque o AP e o televisor perto um do outro e ligue-os.

Uma vez que ambas as aplicações têm tempos de

do AP durante a configuração automática da Samsung, pode concluir automaticamente o teste de ligação à Internet. Caso contrário, a configuração automática da Samsung verifica apenas a ligação do dispositivo ao AP (não verifica a ligação à Internet).

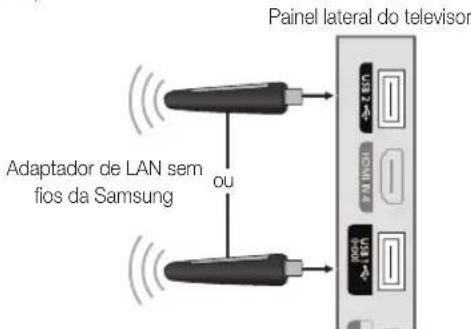

2. Após 2 minutos, ligue o Adaptador de LAN sem fios

da Samsung ao televisor. Quando o Adaptador de LAN sem fios da Samsung estiver ligado, aparece a janela de contexto.

3. Quando a ligação estiver estabelecida, posicione o AP

de forma a que este fique paralelo ao adaptador de LAN sem fios da Samsung, a uma distância nunca superior a 25 cm.

4. Aguarde até a ligação ter sido automaticamente

estabelecida. Se a ligação não for bem-sucedida, reinicie o AP e

tente novamente. Se a configuração automática da Samsung não

estabelecer a ligação entre o televisor e o AP, aparece uma janela de contexto no ecrã a notificar o utilizador. Reinicie o AP e tente novamente. Se a ligação falhar novamente, escolha outros métodos de configuração da ligação, PBC (WPS), automático ou manual.

5. Estabelecida a ligação, coloque o router no local

pretendido. Se as definições do AP sofrerem alterações ou se

estiver a utilizar o novo AP pela primeira vez após a compra, terá de recomeçar a configuração a partir do passo 1. Configurar Rede - PBC (WPS) Como configurar utilizando a opção PBC (WPS) Se existir um botão PBC (WPS) no router, siga estes passos:

2. Ligue o televisor, carregue no botão MENU do

telecomando, utilize o botão ▲ ou ▼ para seleccionar Configurar e, em seguida, carregue no botão ENTERE.

3. Utilize o botão ▲ ou ▼ para seleccionar Rede no

menu Configurar e, em seguida, carregue no botão ENTERE.

Configurar Rede. Aviso Se o televisor estiver ligado ao adaptador de LAN sem fios da Samsung, a imagem de alguns canais pode aparecer danificada. Nesse caso, estabeleça uma ligação utilizando um dos seguintes métodos: Método 1 Método 2 Ligue utilizando o adaptador USB em ângulo recto Ligue utilizando um cabo de extensão BN68-02808A_Por.indb 31 3/29/2010 9:48:01 AM32 Português Funcionalidades avançadas 7. Carregue no botão vermelho do telecomando.8. Carregue no botão PBC (WPS) do router no espaço de 2 minutos. O televisor recebe automaticamente todos os dados de definição da rede necessários e estabelece a ligação à rede.9. Configurada a ligação de rede, carregue no botão RETURN para sair do ecrã Configurar Rede. Configurar Rede (Auto.) A maioria das redes sem fios possui um sistema de segurança opcional que requer dispositivos que acedam à rede para transmitir um código de segurança codificado, ou seja, uma chave de acesso ou de segurança. A chave de segurança baseia-se numa frase de acesso, geralmente uma palavra ou um conjunto de letras e números com um comprimento especificado que deve introduzir durante a configuração das definições de segurança da rede sem fios. Se utilizar este método de configuração de ligação de rede e possuir uma chave de segurança para a rede sem fios, terá de introduzir a frase de acesso durante o processo de configuração.Como configurar automaticamentePara configurar automaticamente a ligação sem fios, siga estes passos:1. Siga os passos 1 a 6 de “Como configurar PBC (WPS)” acima. (P. 31)2. Carregue no botão ▼ para seleccionar Internet Config. Protoc. Internet e, em seguida, carregue no botão ENTERE. Carregue no botão ▲ ou ▼ para seleccionar Auto. e, em seguida, carregue no botão ENTERE.3. Carregue no botão ▲ para aceder a Seleccionar uma rede e, em seguida, carregue no botão ENTER

. A função Rede procura as redes sem fios disponíveis. Quando terminar, é apresentada uma lista das redes disponíveis.

4. Na lista de redes, carregue no botão ▲ ou ▼ para

seleccionar uma rede e, em seguida, carregue no botão ENTER

Se o AP estiver oculto (invisível), tem de seleccionar Adicionar Rede e introduzir os dados correctos de (SSID) Nome de Rede e Chave Segurança para poder estabelecer a ligação.5. Se aparecer a janela de contexto de segurança/PIN, vá para o passo 6. Se aparecer o ecrã de ligação à rede, vá para o passo 10.

6. Carregue no botão ▲ ou ▼ para seleccionar

Segurança ou PIN. Para a maioria das redes domésticas, deveria ser seleccionado Segurança (para Chave Segurança). Aparece o ecrã Segurança.7. No ecrã Segurança, introduza a frase de acesso à sua rede.Deverá encontrar a frase de acesso num dos ecrãs de configuração utilizados para configurar o router ou o modem.8. Para introduzir a frase de acesso, siga estas instruções gerais:Carregue nos botões numéricos do telecomando –para introduzir números.Utilize os botões de direcção do telecomando para –alternar entre os botões apresentados no ecrã Chave Segurança.Carregue no botão vermelho para alternar entre –minúsculas e maiúsculas ou para apresentar símbolos/caracteres.Para introduzir uma letra ou um símbolo, aceda à –respectiva letra ou símbolo e, em seguida, carregue no botão ENTER

Para eliminar a última letra ou número introduzido, –carregue no botão verde do telecomando.9. Quando terminar, carregue no botão azul do telecomando. Aparece o ecrã de ligação à rede.10. Aguarde até ser apresentada a mensagem de confirmação da ligação e, em seguida, carregue no botão ENTER . O ecrã Configurar Rede volta a aparecer.

11. Para testar a ligação, carregue no botão RETURN para

seleccionar Teste de Rede e, em seguida, carregue no botão ENTER

Congurar Rede PBC(WPS) U Mover E Enter R RegressarSeleccionar uma rede : Não Selec. ►Cong. Protoc. Internet : Auto Endereço IP : Máscara de Sub-rede : Gateway : DNS : AutoServidor DNS : A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 0~9 Seleccionar uma rede n Mover E Enter R RegressarChave Segurança0 intr.Número Litere mici

Eliminar Espaço BN68-02808A_Por.indb 32 3/29/2010 9:48:02 AM33 Português 04 Funcionalidades avançadas Configurar Rede (Ad-hoc) Pode estabelecer a ligação com um dispositivo móvel sem um ponto de acesso através do “adaptador de LAN sem fios da Samsung”, utilizando uma rede ponto-a-ponto. Esta função encontra-se disponível se a função

SWL(Samsung Wireless Link) estiver definida para Desligado. Como estabelecer a ligação a uma nova rede Ad-hoc

1. Siga os passos 1 a 6 de “Como configurar utilizando a

opção PBC (WPS)”. (P. 31)

2. Escolha Seleccionar uma rede. Aparece uma lista de

3. Na lista de dispositivos, carregue no botão azul do

telecomando. Aparece a mensagem

Ad-hoc é uma ligação Wi- Fi directa com o telemóvel ou PC. O sistema de rede existente pode ter funcionalidade limitada. Deseja alterar a ligação de rede?

4. Introduza o Nome de Rede (SSID) e a Chave

Segurança que criou no dispositivo com o qual pretende estabelecer a ligação. Como estabelecer a ligação com um dispositivo Ad hoc existente

1. Siga os passos 1 a 6 de “Como configurar utilizando a

opção PBC (WPS)”. (P. 31)

2. Escolha Seleccionar uma rede. Depois, é apresentada

introduza-a. Se a rede não funcionar normalmente, confirme

novamente (SSID) Nome de Rede e Chave Segurança. Se a Chave Segurança estiver incorrecta, pode provocar uma avaria. Configurar Rede (Manual) Se os restantes métodos não funcionarem, tem de introduzir manualmente os dados de definição da rede. Obter os dados de ligação de rede Para obter os dados de definição de rede na maioria dos computadores com Windows, siga estes passos:

1. Clique com o botão direito no ícone de rede existente

no canto inferior direito do ecrã.

2. No menu de contexto, clique em Estado.

4. No separador Assistência, clique no botão Detalhes.

As definições de rede são apresentadas. Como configurar manualmente Para introduzir as definições de rede no televisor, siga estes passos:

1. Siga os passos 1 a 6 de “Como configurar utilizando a

opção PBC (WPS)”. (P. 31)

2. Carregue no botão ▼ para seleccionar Config. Protoc.

Internet e, em seguida, carregue no botão ENTER

Carregue no botão ▲ ou ▼ para seleccionar Manual e, em seguida, carregue no botão ENTER

3. Carregue no botão ▼ para aceder ao primeiro campo

de entrada (Endereço IP).

4. Utilize os botões numéricos para introduzir números.

5. Quando terminar cada um dos campos, utilize o

botão ► para avançar sucessivamente para o campo seguinte. Também pode utilizar os outros botões de seta para ir para cima, para baixo e para trás.

6. Introduza os dados de Endereço IP, Máscara de Sub-

7. Carregue no botão ▲ ou ▼ para aceder a DNS.

8. Carregue no botão ▼ para aceder ao primeiro campo

de entrada de DNS. Introduza os números, conforme está descrito acima.

9. Quando terminar, carregue no botão ▲ para aceder

a Seleccionar uma rede. Seleccione a rede e, de seguida, carregue no botão ENTER

10. Vá para o passo 4, "Como configurar automaticamente",

(P. 32), e siga as restantes instruções. BN68-02808A_Por.indb 33 3/29/2010 9:48:03 AM34 Português Funcionalidades avançadas Configurar Rede SWL (Samsung Wireless Link) Esta função permite-lhe ligar ao seu televisor um dispositivo Samsung que suporte PBC (WPS). Pode ligar dispositivos ao televisor, mesmo que não haja um router ligado ao mesmo. Para utilizar a

Internet no televisor, o AP tem de estar ligado à rede sem fios. Se existir um adaptador LAN sem fios da Samsung

ligado à porta USB 2, a rede poderá não funcionar normalmente. Recomenda-se a ligação do mesmo à porta USB 1 (HDD). Só são suportados routers que utilizem a banda de 2,4

Ghz. Não são suportados routers que utilizem a banda de 5 Ghz. Ligação SWL Pode ligar directamente ao televisor um dispositivo que suporte o PBC (WPS). Esta função encontra-se disponível se a função

SWL(Samsung Wireless Link) estiver definida para Ligado. Como ligar o Samsung Wireless Link Para obter informações sobre os procedimentos necessários para estabelecer uma ligação, consulte os seguintes pontos:

1. Siga os passos 1 a 5 de “Como configurar utilizando a

opção PBC (WPS)”. (P. 31)

2. Seleccione Samsung Wireless Link utilizando o botão

▼ e carregue no botão ENTER

3. Seleccione Ligação SWL utilizando o botão ▼ e

carregue no botão ENTER

4. Se aparecer a mensagem “Carregue no botão PBC

do dispositivo que suporta o botão PBC para estabelecer a ligação dentro de 120 segundos””, carregue no botão PBC do dispositivo para estabelecer a ligação. Para obter mais informações, consulte o manual

de configuração de rede sem fios do dispositivo que pretende ligar.

5. Se o equipamento estiver correctamente ligado ao

televisor após o início da contagem da caixa de mensagem, então a caixa de mensagem desaparecerá automaticamente. Se a ligação não for bem-sucedida, tente

novamente após 2 minutos. Se o televisor não conseguir estabelecer a ligação à Internet O televisor pode não conseguir estabelecer a ligação à Internet, porque o seu ISP registou de forma permanente o endereço MAC (um número de identificação único) do PC ou modem, que é autenticado sempre que estabelecer a ligação à Internet como forma de impedir o acesso não autorizado. Uma vez que o seu televisor tem um endereço MAC diferente, o ISP não pode autenticar o respectivo endereço MAC e o seu televisor não consegue estabelecer a ligação. Para resolver este problema, contacte o seu ISP para saber quais os procedimentos necessários para ligar outros dispositivos além do PC (como por exemplo o televisor) à Internet. Se o seu fornecedor de serviços Internet solicitar uma ID ou uma palavra-passe para estabelecer a ligação à Internet, o seu televisor pode não conseguir estabelecer a ligação. Neste caso, tem de introduzir a sua ID ou palavra-passe quando estabelecer a ligação à Internet. A ligação à Internet pode falhar, devido a um problema na firewall. Neste caso, contacte o seu fornecedor de serviços Internet. Se não conseguir estabelecer a ligação à Internet, mesmo que tenha seguido os procedimentos indicados pelo seu fornecedor de serviços Internet, contacte a Samsung Electronics. BN68-02808A_Por.indb 34 3/29/2010 9:48:03 AM35 Português 04 Funcionalidades avançadas Media Play Ligação de um dispositivo USB ¦

1. Ligue o televisor.2. Ligue um dispositivo USB que contenha ficheiros de fotografia, música e/ou filme à

tomada USB 1 (HDD) ou USB 2 existente na parte lateral do televisor. 3. Quando o dispositivo USB estiver ligado ao televisor, aparece uma janela de contexto. Em seguida, pode seleccionar Media Play. Ligar a um PC através de rede ¦ Pode reproduzir fotografias, músicas e vídeos guardados no PC ou no televisor através de uma ligação à rede no modo Media Play. Se utilizar o modo Media Play no ficheiro guardado no PC, deve transferir o “PC Share Manager” e o manual do utilizador a partir de “www.samsung.com”.1. Para obter mais informações sobre como configurar a rede, consulte “Ligação à rede”. (P. 28) Recomenda-se que localize o televisor e o PC na mesma sub-rede. As 3 primeiras partes do endereço de sub-rede – do televisor e dos endereços IP do computador devem ser iguais e só a última parte (o endereço do anfitrião) deve ser alterada. (p.ex., Endereço IP: 123.456.789.**)

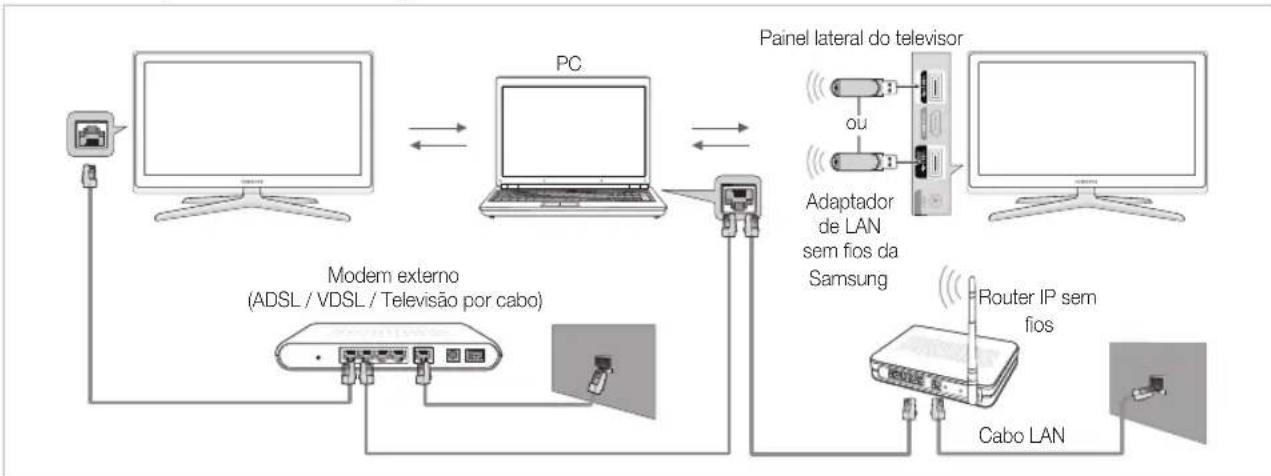

2. Utilize um cabo LAN para ligar o modem externo ao PC no qual será instalado o programa Samsung PC Share Manager.

Pode ligar o televisor directamente ao PC sem utilizar um router. –Reproduza ficheiros de fotografia, música e/ou filme gravados num dispositivo USB de classe de armazenamento de massa (MSC) e/ou no seu PC.Modem externo (ADSL / VDSL / Televisão por cabo)Cabo LANRouter IP sem fios

POWER BN68-02808A_Por.indb 35 3/29/2010 9:48:07 AM36 Português Funcionalidades avançadas Funções que não são suportadas quando estabelece ligação ao PC através da rede:

Música de Fundo e Definição da Música de Fundo. A ordenação de ficheiros por preferência nas pastas

Fotografia, Música e Filme. O botão

(REW) ou µ (FF) durante a reprodução de um filme. O Divx DRM, o áudio múltiplo e as legendas incorporadas não são suportados.

O Samsung PC Share Manager deve ser autorizado pelo programa de firewall instalado no PC.

Media Play através de uma ligação à rede, consoante as funções do servidor fornecido: O método de ordenação pode variar.

A função de procura de cenas pode não ser suportada.

Reproduzir Continuamente, que permite retomar a reprodução de um vídeo, pode não ser suportada. A função – Reproduzir Continuamente não suporta vários utilizadores. (Só memoriza o ponto em que o utilizador mais recente parou a reprodução.) O botão

◄ ou ► pode não funcionar, consoante as informações de conteúdo. Se sentir problemas na transmissão do ficheiro durante a reprodução de um vídeo através de uma rede sem fios,

recomendamos a utilização de uma rede com fios. O equipamento pode não funcionar correctamente com ficheiros multimédia não licenciados.

Segue-se uma lista de itens que deve saber antes de utilizar o

Media Play O MTP (Media Transfer Protocol - Protocolo de transferência multimédia) não é suportado.

Determinados tipos de câmaras digitais e dispositivos áudio USB podem não ser compatíveis com este televisor.

O Media Play só suporta dispositivos USB de classe de armazenamento de massa (MSC). MSC é um dispositivo

de transporte em volume de classe de armazenamento de massa. São exemplos de MSC as mini-unidades USB, leitores de cartões flash e USB HDD (os USB HUB não são suportados). Os dispositivos devem ser ligados directamente à porta USB do televisor. Antes de ligar o dispositivo ao televisor, efectue uma cópia de segurança dos seus ficheiros de modo a prevenir

danos ou perda de dados. A SAMSUNG não se responsabiliza por quaisquer danos ou perda de dados. Ligue um USB HDD à porta dedicada, a porta

USB1 (HDD). Não desligue o dispositivo USB enquanto este estiver a carregar.

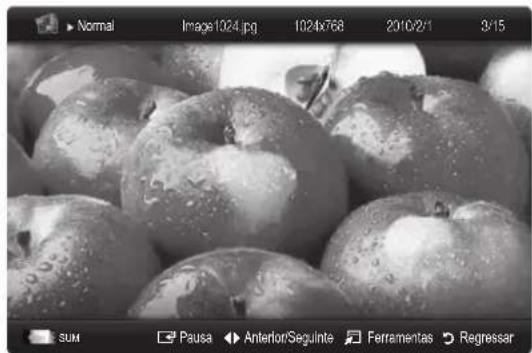

Quanto maior for a resolução da imagem, mais tempo leva a ser apresentada no ecrã.

A resolução JPEG máxima suportada é de 15 360 x 8640 pixels.

Em caso de ficheiros não suportados ou danificados, é apresentada a mensagem “Formato de ficheiro não

suportado”. Se os ficheiros estiverem ordenados por Visual. Básica, pode ver até 1000 ficheiros por pasta.

Não é possível reproduzir ficheiros MP3 com DRM que tenham sido transferidos através de um website pago. A

Gestão de direitos digitais (DRM - Digital Rights Management) é uma tecnologia que suporta a criação, distribuição e gestão de conteúdos, de forma integrada e abrangente, incluindo a protecção de direitos e interesses dos fornecedores do conteúdo, a prevenção de cópias ilegais do conteúdo e, também, a gestão de cobranças e de contratos. Se houver mais de 2 dispositivos PTP ligados, só pode utilizar um de cada vez.

Se houver mais de dois dispositivos MSC ligados, alguns deles podem não ser reconhecidos. Os dispositivos USB

que necessitem de um nível elevado de potência (mais de 500 mA ou 5 V) podem não ser suportados. Se surgir uma mensagem de aviso relativa ao excesso de potência quando ligar ou utilizar um dispositivo USB, este

pode não ser reconhecido ou pode não funcionar correctamente. Se não tiver efectuado nenhuma operação no televisor durante o tempo definido em

Tempo Protecção Aut., a protecção de ecrã é activada. O modo de poupança de energia de determinadas unidades de disco rígido externas pode ser automaticamente

desactivado quando as ligar ao televisor. Se utilizar uma extensão USB, o dispositivo USB pode não ser reconhecido ou os ficheiros existentes no mesmo

podem não ser lidos. Se um dispositivo USB ligado ao televisor não for reconhecido, a lista de ficheiros existentes no dispositivo é

adulterada ou não é reproduzido um ficheiro da lista. Ligue o dispositivo USB ao PC, formate o dispositivo e verifique a ligação. Se durante a execução do Media Play encontrar ainda um ficheiro eliminado através do PC, utilize a função “Esvaziar

a Reciclagem” no PC para eliminar definitivamente o ficheiro. BN68-02808A_Por.indb 36 3/29/2010 9:48:08 AM37 Português 04 Funcionalidades avançadas Apresentação do ecrã ¦ Vá para o ficheiro pretendido com os botões para cima/baixo/direita/esquerda e carregue no botão ENTER

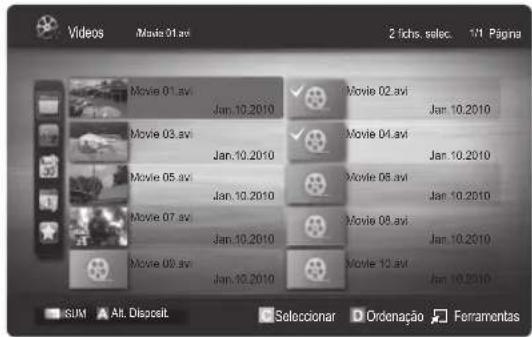

(Reproduzir). O ficheiro é reproduzido. Suporta o

Modo Dispositivo e Modo de Conteúdo na página principal do Media Play. TV Gravada Para utilizar a função de gravação ou Timeshift, o dispositivo USB ligado tem de estar disponível para gravação. Para utilizar o HDD USB, recomenda-se que utilize o modo Formatação disp..Durante a formatação do dispositivo não desligue este último.Se formatar o dispositivo, todos os ficheiros vão ser eliminados.Reproduzir o programa de televisão gravado

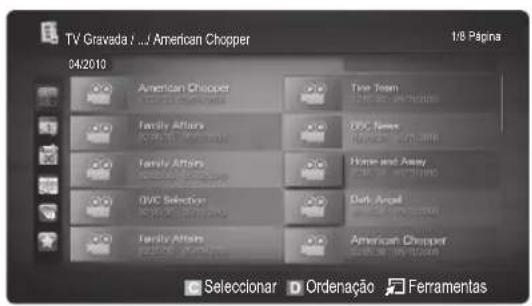

1. Carregue no botão ◄ ou ► para seleccionar

TV Gravadae, em seguida, carregue no botão ENTER

2. Carregue no botão ◄/►/▲/▼ para seleccionar o ficheiro

pretendido na lista de ficheiros.3. Carregue no botão ENTER ou no botão (Reproduzir).O ficheiro seleccionado é apresentado na parte superior, –com o respectivo tempo de reprodução.Durante a reprodução do programa de televisão gravado, –pode efectuar procuras utilizando os botões ◄ e ►.Utilizar a função Timeshift

Se perdeu uma emissão em directo, com esta funcionalidade pode vê-la entre as emissões gravadas. Se definir Timeshift para Auto., o televisor memoriza o canal que estiver a ver para o gravar automaticamente. Se definir Timeshift para Manual e carregar no botão (Reproduzir), o televisor memoriza o canal a partir do ponto em que pretende efectuar a gravação.Botões de operação Vermelho (Alt. Disposit.): selecciona um dispositivo ligado.

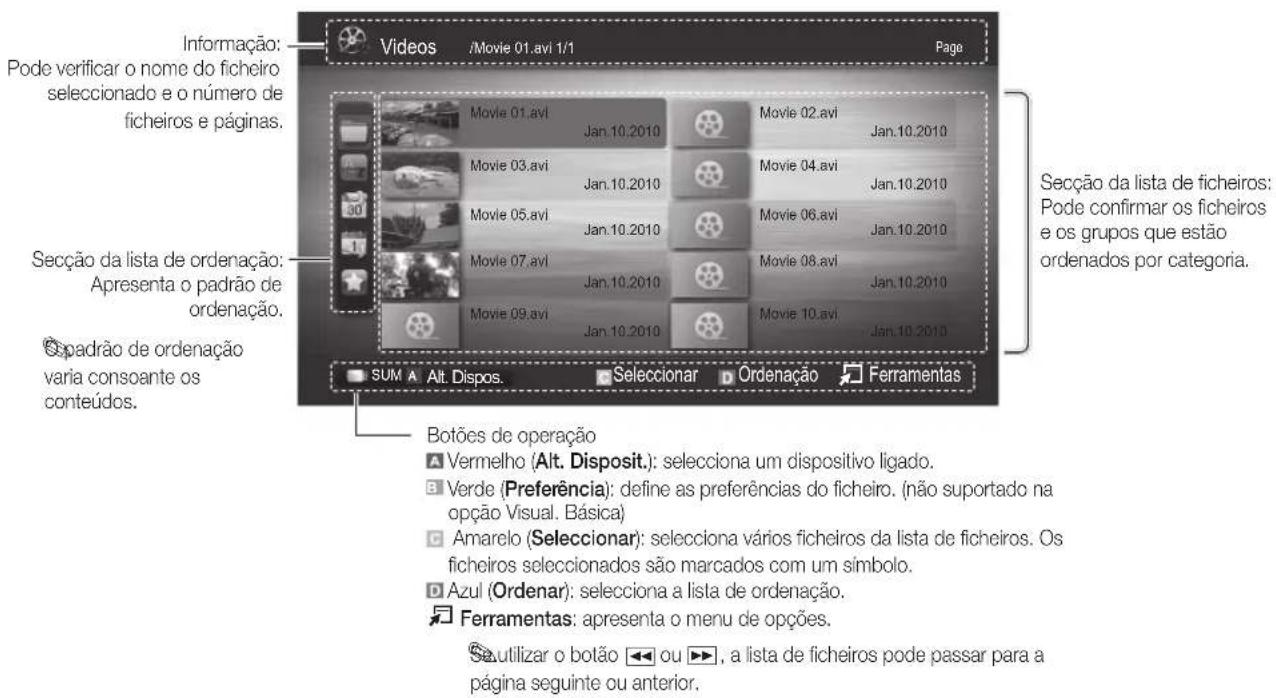

Verde (Preferência): define as preferências do ficheiro. (não suportado na opção Visual. Básica) Amarelo (Seleccionar): selecciona vários ficheiros da lista de ficheiros. Os ficheiros seleccionados são marcados com um símbolo. Azul (Ordenar): selecciona a lista de ordenação. Ferramentas: apresenta o menu de opções.Se utilizar o botão

, a lista de ficheiros pode passar para a página seguinte ou anterior.Secção da lista de ficheiros:Pode confirmar os ficheiros e os grupos que estão ordenados por categoria.Informação:Pode verificar o nome do ficheiro seleccionado e o número de ficheiros e páginas.Secção da lista de ordenação:Apresenta o padrão de ordenação.O padrão de ordenação varia consoante os conteúdos. Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010/Movie 01.avi 1/1Movie 01.avi SUM Movie 03.aviMovie 05.aviMovie 07.aviMovie 09.aviMovie 02.aviMovie 04.aviMovie 06.aviMovie 08.aviMovie 10.avi Seleccionar Ordenação FerramentasVideos Page

Alt. Dispos. Seleccionar Ordenação

Ferramentas TV Gravada / .../ American Chopper 1/8 Página 04/2010 BN68-02808A_Por.indb 37 3/29/2010 9:48:11 AM38 Português Funcionalidades avançadas NOTA

Os vídeos gravados estão protegidos por DRM (gestão de direitos digitais) e não podem ser reproduzidos num PC

ou noutro televisor, nem se a placa principal do televisor for alterada. Não é possível gravar transmissões de dados.

A disponibilidade das funções de gravação e

Timeshift pode variar consoante a qualidade da imagem e o espaço livre disponível na unidade de disco rígido. Se carregar no botão

▲ ou ▼, pode ver o canal que estiver no ar ou o ponto de início da emissão gravada. A função

Timeshift funciona, no máximo, durante 90 minutos. Depois de a função

Timeshift ser executada durante o máximo período de tempo, a informação da hora é fixada em “00:00:00.” Tenha em atenção que se fizer uma pausa na gravação, o televisor retoma automaticamente a reprodução. Se atingir os 5% de limite de espaço de memória livre do dispositivo de armazenamento, o processo de gravação

actual fecha-se. Se a gravação for efectuada pela função PVR (Gravador de vídeo pessoal) e por um dispositivo que suporte a

funcionalidade HDMI-CEC, a gravação através da função PVR tem prioridade. Durante a reprodução ou a execução da função

Timeshift, a imagem é apresentada de acordo com as definições de visualização do televisor. Se alterar a fonte de entrada durante a gravação, o ecrã fica em branco até a alteração estar concluída.

Se tentar utilizar uma aplicação que não suporte as funções de gravação e de

Timeshift durante a execução das mesmas, a aplicação fecha-se automaticamente. Pode aparecer uma mensagem à frente da janela da aplicação a indicar que a função de gravação ou

Timeshift foi fechada. A função

Timeshift não é suportada para canais de rádio. As funções de gravação e

Timeshift estão desactivadas nos canais que estejam bloqueados com Bloq. Crianças. Se o dispositivo USB tiver falhado o

Teste de Desempenho do Dispositivo, o dispositivo USB tem de efectuar novamente a Formatação disp. e o Teste de Desempenho do Dispositivo antes de gravar com as funções Guia ou Gestor de Canais. Só pode utilizar as funções de gravação e

Timeshift com um dispositivo de armazenamento USB que tenha concluído o Teste de Desempenho do Dispositivo. Se tentar efectuar as funções de gravação ou

Timeshift com um dispositivo que não tenha concluído o Teste de Desempenho do Dispositivo, a função não inicia. Se estiver ligado um dispositivo USB dedicado para gravação, os ficheiros

Timeshift ou de gravação existentes, que foram guardados incorrectamente, vão ser eliminados automaticamente. Se mudar para o modo de entrada externa durante a gravação, esta continua mas o botão

(REC) é desactivado. Se qualquer uma das funções que desliga o televisor (

Temporizador, Temp. Desl., etc.) for definida para uma hora que entre em conflito com a hora da gravação, o televisor é desligado quando a gravação terminar. BN68-02808A_Por.indb 38 3/29/2010 9:48:11 AM39 Português 04 Funcionalidades avançadas Vídeos Reproduzir vídeo

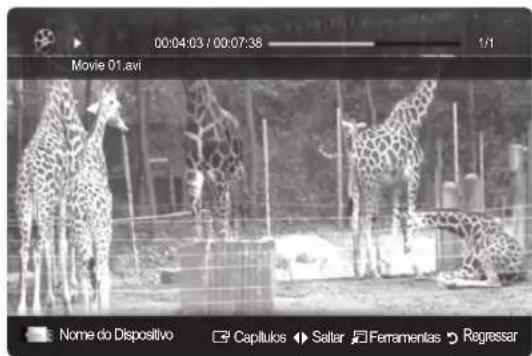

1. Carregue no botão ◄ ou ► para seleccionar Vídeos e depois no botão ENTER

3. Carregue no botão ENTER

(Reproduzir). O ficheiro seleccionado é apresentado na parte superior, com o respectivo tempo de reprodução. – Se não houver informações sobre o tempo do vídeo, o tempo de reprodução e a barra de progresso não aparecem. – Durante a reprodução de um vídeo, pode efectuar uma procura utilizando os botões – ◄ e ►. Neste modo, pode ver clips de filme incluídos num jogo, mas

Se houver problemas no conteúdo de um codec, o codec não é suportado.

Se as informações relativas a um contentor estiverem incorrectas e o ficheiro der erro, o contentor não

consegue efectuar correctamente a reprodução. O som ou o vídeo pode não funcionar se o conteúdo tiver uma velocidade de transmissão/fotogramas padrão

superior ao valor de fotogramas/seg indicado na tabela acima. Descodificador de vídeo Descodificador de áudioSuporta até ao H.264, nível 4.1•H.264 FMO/ASO/RS, VC1 SP/MP/AP L4 e AVCHD não são •suportados.XVID, MPEG4 SP, ASP:•Inferior a 1280 x 720 – : 60 fotogramas máx.Superior a 1280 x 720 – : 30 fotogramas máx.A GMC superior a 2 não é suportada. •H.263 não é suportada.• Só é suportado o Samsung Techwin MJEPG. • Suporta até ao WMA 7, 8, 9, STD•O WMA 9 PRO não suporta multi-canal com excesso de 2 canais •nem áudio sem perdas.A frequência de amostragem do WMA de 22050 Hz mono não •é suportada. Reproduzir continuamente uma um ficheiro de filme Retomar Reprodução Se sair da função de reprodução de vídeos ou programas de, pode reproduzi-los posteriormente a partir do ponto em que pararam. Se carregar no botão

durante a reprodução do ficheiro, pode explorar a cena dividida em 5 capítulos. Capítulos

apenas está disponível para vídeos que suportem esta função.

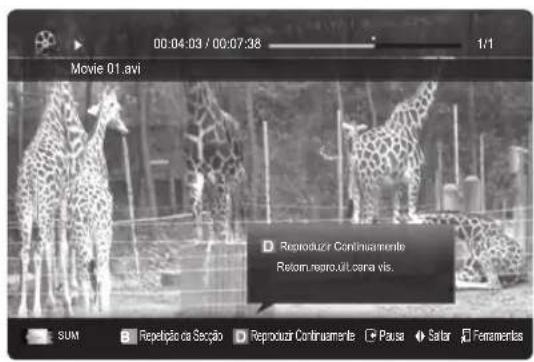

1. Na secção da lista de ficheiros, seleccione o ficheiro de filme que

pretende reproduzir continuamente carregando no botão ◄ ou ►.

2. Carregue no botão

(Reproduzir) / ENTER

3. Seleccione Reproduzir Continuamente (Retomar Reprodução)

carregando no botão azul. O filme começa a ser reproduzido a partir do ponto em que parou. O botão azul fica disponível quando retomar a

reprodução. Se a função

Ajuda para reprodução contínua de filme estiver definida para Ligado no menu Definições, aparece uma mensagem de contexto quando retoma a reprodução de um ficheiro de filme. Movie 01.avi00:04:03 / 00:07:38 1/1 SUM

Repetição da Secção Reproduzir Continuamente E Pausa L Saltar T Ferramentas Retom.repro.últ.cena vis. Reproduzir Continuamente BN68-02808A_Por.indb 40 3/29/2010 9:48:18 AM41 Português 04 Funcionalidades avançadas Música Reproduzir música

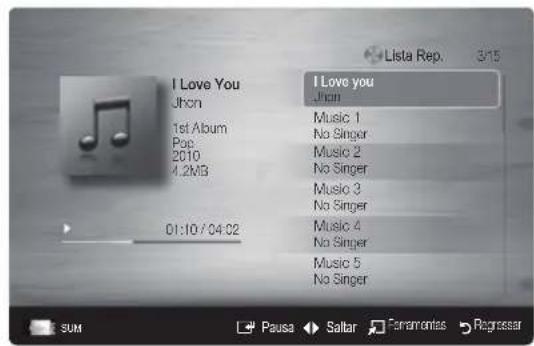

1. Carregue no botão ◄ ou ► para seleccionar Música e depois

3. Carregue no botão ENTER

(Reproduzir). Durante a reprodução de música, pode efectuar uma procura – utilizando os botões ◄ e ►. Os botões – (REW) e µ (FF) não funcionam durante a reprodução. Só são apresentados os ficheiros com extensões MP3 e PCM.

Os ficheiros com outras extensões não são apresentados, mesmo que estejam guardados no mesmo dispositivo USB. Se o som emitido for estranho quando reproduzir ficheiros MP3, ajuste o

Equalizador no menu Som. (Um ficheiro MP3 com muita modulação pode causar um problema no som.) Pode criar a

Min. Lista Repr seleccionando a música pretendida no ficheiro e reproduzir a Min. Lista Repr. Fotografia Ver uma fotografia (ou apresentação de diapositivos)

1. Carregue no botão ◄ ou ► para seleccionar Fotografia e depois no

botão ENTERE, no menu Media Play.

3. Carregue no botão ENTERE ou no botão (Reproduzir).

Durante a apresentação de uma lista de fotografias, carregue no – botão (Reproduzir) / ENTERE do telecomando para iniciar a apresentação de diapositivos. Todos os ficheiros na secção da lista de ficheiros serão utilizados na – apresentação de diapositivos. Durante a apresentação de diapositivos, os ficheiros aparecem por – ordem a partir do ficheiro actualmente mostrado. Os ficheiros de música podem ser automaticamente reproduzidos

durante a apresentação de diapositivos se a opção Música de Fundo estiver definida para Ligado. Não é possível alterar o

RegressarLista Rep. BN68-02808A_Por.indb 41 3/29/2010 9:48:24 AM42 Português Funcionalidades avançadas Reproduzir vários ficheiros ¦ Reproduzir os ficheiros gravados/de vídeo/de música/de fotografia seleccionados1. Carregue no botão amarelo na lista de ficheiros para seleccionar o ficheiro pretendido.2. Repita a operação acima descrita para seleccionar vários ficheiros. NOTA

A marca c aparece à esquerda dos ficheiros seleccionados.Para cancelar uma selecção, carregue novamente no botão amarelo. Para anular a selecção de todos os ficheiros seleccionados,

carregue no botão TOOLS e seleccione Anular Selec. Tudo.

3. Carregue no botão TOOLS e seleccione Reprod. Conteúdos Selecs..

Reproduzir o grupo de ficheiros de vídeo / de música / de fotografia1. Durante a apresentação de uma lista de ficheiros, vá para qualquer ficheiro do grupo pretendido.

2. Carregue no botão TOOLS e seleccione Reproduzir Grupo Actual.

Função adicional do Media Play ¦ Ordenação da lista de ficheirosCarregue no botão azul na lista de ficheiros para ordenar os ficheiros.Categoria Operações TV Gravada Vídeos Música Fotografia Visual. BásicaMostra a pasta completa. Pode ver a fotografia seleccionando a pasta.c c c TítuloOrdena e apresenta o título do ficheiro por ordem de Símbolo/Número/Alfabeto/Especial.c c c c PreferênciaOrdena e apresenta os ficheiros por ordem de preferência. Pode alterar a preferência dos ficheiros na secção da lista de ficheiros com o botão verde.c c c c Última DataOrdena e mostra os ficheiros pela última data.c c c Primeira DataOrdena e mostra os ficheiros pela primeira data.c c c ArtistaOrdena os ficheiros de música por artista e por ordem alfabética. ÁlbumOrdena os ficheiros de música por álbum e por ordem alfabética. GéneroOrdena os ficheiros de música por género. DisposiçãoOrdena os ficheiros de música por disposição. Pode alterar as informações sobre a disposição da música. MensalOrdena e mostra os ficheiros de fotografia por mês. Ordena apenas por mês (de Janeiro a Dezembro) independentemente do ano. SemanalOrdena e apresenta os ficheiros de fotografia por semana. Ordena apenas por semana (de segunda a sexta) independentemente do ano.

CanalOrdena os ficheiros gravados por nome de canal.

1/1 /Movie 01.avi SUM Movie 01.aviJan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Movie 03.aviMovie 05.aviMovie 07.aviMovie 09.aviMovie 02.aviMovie 04.aviMovie 06.aviMovie 08.aviMovie 10.avi Alt. Disposit. Seleccionar Ordenação FerramentasVideos2 chs. selec. Página BN68-02808A_Por.indb 42 3/29/2010 9:48:27 AM43 Português 04 Funcionalidades avançadas Menu de opções de Reproduzir para Vídeos / Música / Fotografia Durante a reprodução de um ficheiro, carregue no botão TOOLS. Categoria Operações TV Gravada Vídeos Música FotografiaTítulo Pode passar directamente para o outro ficheiro. c c Modo Repetir Pode reproduzir ficheiros, de filme e de música repetidamente.c c cTamaho Imagem Pode ajustar o tamanho da imagem de acordo com a sua preferência.

Definição de Imagem Pode ajustar a definição da imagem. (P. 16~21)c c cDefinição de Som Pode ajustar a definição do som. (P. 21, 22)c c c c Definição de Legenda Pode reproduzir o ficheiro de vídeo com legendas. Só pode utilizar este função se as legendas tiverem o mesmo nome de ficheiro do que o ficheiro de vídeo. c c ÁudioConforme necessário, pode visualizar um vídeo utilizando um dos idiomas suportados. Esta função está disponível apenas quando são reproduzidos ficheiros de tipo stream que suportem múltiplos formatos de áudio. c c Descrição de Áudio Pode regular a descrição de áudio (P. 22). Parar ApresentaçãoDiapositivos/Iniciar Apresent.DiapositivosPode iniciar ou parar uma apresentação de diapositivos. Velocidade de Apresentação de DiapositivosPode seleccionar a velocidade da apresentação de diapositivos durante a mesma. Efeito Apresentação DiapositivosPode definir vários efeitos para a apresentação de diapositivos.

Música de Fundo Pode definir e seleccionar a música de fundo durante a visualização de uma apresentação de diapositivos. Zoom Pode fazer zoom de imagens no modo de ecrã inteiro. Rodar Pode rodar imagens no modo de ecrã inteiro.

Fundo ecrã prin Pode mover o ficheiro para o ambiente de trabalho do Media Play.

Informação Pode ver informações detalhadas sobre o ficheiro reproduzido. c c c c Definições Utilizar o menu Configurar Definição de Fundo ■ : seleccione esta opção para apresentar o fundo pretendido. Ajuda para reprodução contínua de filme (Retomar Reprodução) (Ligado/Desligado) ■ : seleccione esta opção para apresentar a mensagem de contexto de ajuda relativamente à reprodução contínua de filmes. Obtenha o código de registo do DivX ■

VOD: mostra o código de registo autorizado para o televisor. Se aceder ao website do DivX e registar o código de registo com uma conta pessoal, pode transferir o ficheiro de registo VOD. Se reproduzir o registo VOD com o Media Play, o registo fica concluído. Para obter mais informações sobre o DivX

VOD, visite o site “www.DivX.com”. Obtenha código desactivação do DivX ■

VOD não estiver registado, aparece o código de desactivação do registo. Se executar esta função com o DivX

VOD actual é desactivado. Informação ■ : seleccione esta opção para ver informações sobre o dispositivo ligado. BN68-02808A_Por.indb 43 3/29/2010 9:48:27 AM44 Português Funcionalidades avançadas Anynet

Anynet é uma função que permite controlar, a partir do telecomando do televisor, todos os dispositivos Samsung ligados que suportam Anynet . O sistema Anynet só pode ser utilizado com os dispositivos Samsung que tenham a funcionalidade Anynet . Para se certificar de que o dispositivo Samsung dispõe desta funcionalidade, verifique se existe um logótipo Anynet

Ligação ao sistema home theatre

Ligue o cabo óptico entre a tomada DIGITAL AUDIO OUT (OPTICAL) do televisor e a entrada de áudio digital do sistema home theatre.A função ARC permite a reprodução digital de som utilizando a porta HDMI IN 2(ARC) e só funciona se o televisor estiver ligado a um receptor de áudio que suporte a função ARC.Se seguir a ligação acima descrita, a tomada óptica só emite áudio de 2 canais. O som só é emitido no subwoofer e nos altifalantes frontais esquerdo e direito do sistema home theatre. Para ouvir áudio de 5.1 canais, ligue directamente a tomada DIGITAL AUDIO OUT (OPTICAL) do leitor de DVD/caixa de satélite (ou seja, o dispositivo Anynet 1 ou 2) ao amplificador ou ao sistema home theatre, e não ao televisor.Ligue apenas um sistema home theatre. Pode ligar um dispositivo Anynet

utilizando o cabo HDMI. Alguns cabos HDMI podem não suportar funções Anynet

suporta até 12 dispositivos AV. Pode ligar até 3 dispositivos do mesmo tipo.Dispositivo Anynet

Cabo HDMICabo HDMI Cabo ópticoSistema home theatreDispositivo Anynet 2, 3, 4 BN68-02808A_Por.indb 44 3/29/2010 9:48:28 AM45 Português 04 Funcionalidades avançadas Menu Anynet O menu Anynet muda consoante o tipo e o estado dos dispositivos Anynet ligados ao televisor.Menu Anynet DescriçãoVer TV Muda o modo Anynet para o modo de transmissão de TV.Lista Dispos. Apresenta a lista de dispositivos Anynet

(nome_dispositivo) MENU Apresenta os menus dos dispositivos ligados. Por exemplo, se está ligado um gravador de DVD, é apresentado o menu do disco do gravador de DVD. (nome_dispositivo) INFO Apresenta o menu de reprodução do dispositivo ligado. Por exemplo, se está ligado um gravador de DVD, é apresentado o menu de reprodução do gravador de DVD. Gravação: (*gravador) Começa imediatamente a gravar, utilizando o gravador. (Esta função só está disponível para dispositivos que suportem a função de gravação.)Parar a gravação: (*gravador) Pára a gravação.Receptor O som é reproduzido através do receptor. Se mais do que um dispositivo estiver ligado, são apresentados como (*gravador) e se só estiver ligado um dispositivo de gravação, é apresentado como (*nome_dispositivo). Configuração do Anynet ¦

Configuração ■Anynet (HDMI-CEC) (Desligado / Ligado): Para utilizar a função Anynet , Anynet (HDMI-CEC) tem de estar definido para Ligado.Quando a função Anynet (HDMI-CEC) está desactivada, todas as operações relacionadas com o Anynet são igualmente desactivadas.Desligar Automat. (Não / Sim): Configuração de um dispositivo Anynet para se desligar automaticamente quando o televisor é desligado.A fonte activa do televisor deve estar definida para TV de modo a poder utilizar a função Anynet

Se um dispositivo externo ainda estiver a gravar, este pode desligar-se.

Comutação entre os dispositivos Anynet ¦

1. Aparece uma lista dos dispositivos Anynet

ligados ao televisor.Se não encontrar o dispositivo que pretende, carregue no botão vermelho para actualizar a lista.

2. Seleccione um dispositivo e carregue no botão ENTER

. Pode mudar para o dispositivo seleccionado.Só quando define Anynet

(HDMI-CEC) para Ligado no menu Aplicação, o menu Lista Dispos. aparece. Mudar para o dispositivo seleccionado pode demorar até 2 minutos. Não pode cancelar a operação durante o processo de comutação.Se tiver seleccionado o modo de entrada externa carregando no botão SOURCE, não pode utilizar a função Anynet

Mude para um dispositivo Anynet utilizando a opção Lista Dispos.. Gravação ¦ Pode gravar um programa televisivo utilizando um gravador da Samsung.1. Seleccione Gravação.Se houver mais de dois dispositivos de gravação Se estiverem ligados vários dispositivos, são listados os dispositivos de gravação. Seleccione um dispositivo de gravação em Lista Dispos..Se o dispositivo de gravação não for apresentado, seleccione Lista Dispos. e carregue no botão vermelho para procurar dispositivos.

2. Carregue no botão EXIT para sair.

Pode gravar as transmissões da fonte seleccionando Gravação: (nome_dispositivo).Se carregar no botão (REC), grava o que estiver a ver no momento. Se estiver a ver um vídeo de outro dispositivo, essas imagens são gravadas.Antes de gravar, verifique se a tomada da antena está devidamente ligada ao dispositivo de gravação. Para ligar correctamente uma antena a um dispositivo de gravação, consulte o respectivo manual do utilizador. BN68-02808A_Por.indb 45 3/29/2010 9:48:29 AM46 Português Funcionalidades avançadas Ouvir através de um receptor ¦ Pode ouvir o som através de um receptor (ou seja, sistema home theatre) em vez do altifalante do televisor.

1. Seleccione Receptor e defina esta opção para Ligado.

2. Carregue no botão EXIT para sair.Se o receptor só suportar áudio, pode não aparecer na lista de dispositivos.

O receptor funciona quando tiver ligado correctamente a tomada óptica do receptor à tomada DIGITAL AUDIO OUT (OPTICAL) do televisor.Se o receptor (ou seja, sistema home theatre) estiver definido para Ligado, o som é emitido a partir da tomada óptica do televisor. Se o televisor apresentar um sinal DTV (antena), envia som de 5.1 canais para o receptor. Se a fonte for um componente digital, como um leitor de DVD, e estiver ligada ao televisor através de um cabo HDMI, só pode ouvir som de 2 canais a partir do receptor. NOTA

Só pode controlar os dispositivos Anynet

utilizando o telecomando do televisor, não os botões do televisor.O telecomando do televisor pode não funcionar sob determinadas condições. Neste caso, volte a seleccionar o dispositivo Anynet

não funcionam com produtos de outros fabricantes.Utilização da função ARCPode ouvir som através de um receptor ligado por cabo HDMI, sem necessidade de um cabo óptico separado.

1. Seleccione Receptor e defina esta opção para Ligado.

2. Carregue no botão EXIT para sair.Para utilizar a função ARC, deve haver um receptor que suporte as funcionalidades HDMI-CEC e ARC ligado à porta HDMI IN 2 (ARC). Para desactivar a função ARC, defina a opção

Receptorpara Desligado. Mesmo que o televisor transmita o sinal ARC continuamente, o receptor é impedido de receber o sinal. BN68-02808A_Por.indb 46 3/29/2010 9:48:29 AM47 Português 04 Funcionalidades avançadas Resolução de problemas para o Anynet ¦

Problema Solução possível O Anynet

não funciona. Verifique se o dispositivo é um dispositivo Anynet•

só suporta dispositivos Anynet

Ligue apenas um receptor (sistema home theatre).• Verifique se o cabo de alimentação do dispositivo Anynet•

está ligado correctamente. Verifique as ligações por cabo de vídeo/áudio/HDMI do dispositivo Anynet•

Verifique se a opção • Anynet

(HDMI-CEC) está definida para Ligado no menu de configuração Anynet

Verifique se o telecomando do televisor está no modo TV.• Verifique se é um telecomando exclusivo Anynet•

não funciona em determinadas situações. (Pesquisa de canais, utilização do Media Play ou Plug & Play (Configuração inicial), etc.) Quando ligar ou retirar o cabo HDMI, certifique-se de que procura novamente dispositivos ou que desliga e • volta a ligar o televisor. Certifique-se de que a função Anynet•

(HDMI-CEC) está definido para On (Ligado) no menu de configuração Anynet

Carregue no botão • TOOLS para ver o menu Anynet

Carregue no botão • SOURCE do telecomando do televisor e seleccione um dispositivo que não seja Anynet

e PRE-CH para mudar o modo TV. (O botão de canal só funciona quando não estiver ligado um dispositivo Anynet

com sintonizador incorporado.) A mensagem “A ligar ao dispositivo Anynet

...” aparece no ecrã. Não pode utilizar o telecomando quando estiver a configurar o Anynet•

ou a mudar para um modo de visualização. Utilize o telecomando quando a configuração do Anynet•

ou a comutação para o modo de visualização estiverem concluídos. O dispositivo Anynet

não reproduz. Não pode utilizar a função de reprodução se • Plug & Play (Configuração inicial) estiver em curso. O dispositivo ligado não é apresentado. Verifique se o dispositivo suporta as funções Anynet•

Verifique se o cabo HDMI está correctamente ligado.• Verifique se a opção • Anynet

(HDMI-CEC) está definida para Ligado no menu de configuração Anynet

Pode ligar um dispositivo Anynet•

utilizando apenas o cabo HDMI. Alguns cabos HDMI podem não suportar funções Anynet

Se for interrompido por uma situação anómala, tal como a desconexão do cabo HDMI ou do cabo de • alimentação, ou por uma falha na corrente, repita a procura de dispositivos. Não consigo gravar um programa televisivo. Verifique se a tomada da antena do dispositivo de gravação está ligada correctamente.• O som do televisor não é reproduzido através do receptor. Ligue o cabo óptico entre o televisor e o receptor.• A função ARC permite a reprodução digital de som utilizando a porta • HDMI IN 2(ARC) e só funciona se o televisor estiver ligado a um receptor de áudio que suporte a função ARC. BN68-02808A_Por.indb 47 3/29/2010 9:48:29 AM48 Português Funcionalidades avançadas Internet@TV Introdução ao Internet@TV ¦ NOTA

Configure as definições de rede antes de utilizar o Internet@TV. Para obter mais informações, consulte “Ligação à rede”. (P. 28)Os tipos de letra que não sejam suportados no conteúdo do fornecedor não são correctamente apresentados. A velocidade de resposta pode ser lenta e/ou podem ocorrer interrupções, consoante as condições da rede. Consoante a região, pode ser suportado apenas o inglês no serviço de aplicações. Esta funcionalidade não está disponível em determinados locais. Se ocorrer algum problema quando utilizar uma aplicação, contacte o fornecedor de conteúdos. Consoante o fornecedor de conteúdos, as actualizações de uma aplicação ou a própria aplicação podem ser suspensas.Consoante os regulamentos do seu país, determinadas aplicações podem ser de serviço limitado ou não ser suportadas.Apresentação do ecrãO Internet@TV fornece conteúdos úteis e de entretenimento e serviços directamente a partir da Web para o seu televisor.Aplicações recomendadas:Apresenta o serviço recomendadopela Samsung. Não pode adicionarnem eliminar serviços desta lista.Aplicações transferidas:Apresenta as aplicações transferidasatravés da Samsung Apps.Ecrã do televisor:Mostra o canal actual.Informação:mostra avisos, novasaplicações e anúncios daSamsung.Serviço de aplicações:Pode aceder a váriosserviços fornecidos pelaSamsung.Internet@TV:edita e configura aplicações as definições de Internet@TV.Controlos :

• Vermelho (Ini.sess.): para iniciar sessão no Internet@TV.

• Verde (Marcar como Favorito): para marcar o aplicações como favorito.
• Azul (Ordenar por): para ordenar os aplicações.

• Regressar: para voltar ao menu anterior. Os botões coloridos podem funcionar de forma diferente consoante a aplicação.RecomendadoSamsung AppsDeniçõesAs Minhas Aplicações Ini.sess.

Regressar As Minhas AplicaçõesRecomendadopor Data 1/1 Denições Samsung Apps BN68-02808A_Por.indb 48 3/29/2010 9:48:34 AM49 Português 04 Funcionalidades avançadas Início de sessão da contaNo caso de um aplicações com várias categorias, utilize ◄ e ► para aceder às diferentes categorias.Para desfrutar de uma experiência satisfatória com aplicações, registe e inicie sessão na sua conta.Para saber como criar uma conta, consulte Configuração do Internet@TV → ID do Internet@TV → Criar.1. Carregue no botão vermelho na página principal do Internet@TV.2. Seleccione a Conta de utilizador pretendida e, em seguida, carregue no botão ENTER

Se pretende criar uma conta, carregue no botão vermelho, a janela com o OSD de criação de conta aparece em seguida.3. Introduza a Palavra-passe.Quando iniciar sessão, a conta de utilizador é apresentada no ecrã. Configuração do Internet@TV ¦ Definições Crie as ID e configure as definições do Internet@TV a partir deste ecrã. Realce as definições utilizando os botões ▲ e ▼, e carregue no botão ENTER

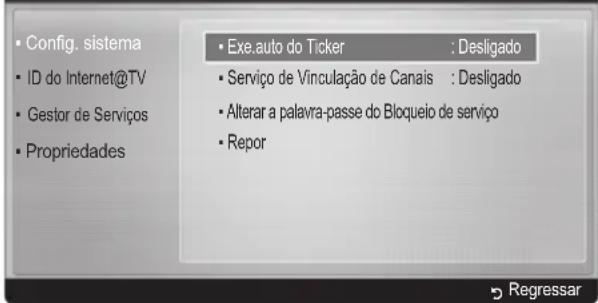

Config. sistema ■Exe.auto do Ticker (Desligado / Ligado): Active/desactive a função de execução automática do relógio quando ligar o televisor. A aplicação Ticker disponibiliza Notícias, Informações meteorológicas e informações sobre a Bolsa de valores muito úteis. Para utilizar esta funcionalidade, tem de transferir a aplicação Ticker no Internet@TV.Consoante o seu país, a aplicação Ticker pode oferecer serviços diferentes ou não ser suportada.Serviço de Vinculação de Canais (Desligado / Ligado): alguns canais suportam aplicações, como um serviço de dados da Internet, permitindo-lhe aceder ao serviço de Internet enquanto vê televisão.Disponível apenas se for suportado pela emissora. Repor: repõe as predefinições do Internet@TV.Alterar a palavra-passe do Bloqueio de serviçoA palavra-passe predefinida é “0-0-0-0.” Se se esquecer da palavra-passe, carregue na seguinte sequência de botões do telecomando para repor a palavra-passe para “0-0-0-0”: POWER (desligar) → MUTE → 8 → 2 → 4 → POWER (ligar).ID do Internet@TV ■Pode utilizar este menu para criar ou eliminar a conta. Pode controlar a sua conta, incluindo as informações da conta no site dos conteúdos. A conta é apenas para o Internet@TV. Criar: crie uma conta e ligue-a aos aplicações do serviço pretendido. NOTA

Poderá ter até 10 contas. Dispõe de um máximo de 8 caracteres. GestorSite de Serviço – : registe as informações de início de sessão para sites de serviços, como o YouTube. Altr. palavra-passe – : altera a palavra-passe da conta. Eliminar – : elimina a conta. Gestor de Serviços ■ : elimina e bloqueia aplicações instalados no Internet@TV.Bloquear: bloqueia o widgetPara poder aceder a um aplicações bloqueado, é necessária uma palavra-passe.Eliminar: elimina o aplicações Propriedades ■ : apresenta as informações sobre o Internet@TV. Utilize a opção Verifique a velocidade da ligação à Internet para testar a sua ligação de rede.

• Config. sistema ID do Internet@TV Gestor de Serviços▪ Propriedades▪ Exe.auto do Ticker : Desligado▪ Serviço de Vinculação de Canais : Desligado▪ Alterar a palavra-passe do Bloqueio de serviço▪ Repor admin Ini.sess. Conta de utilizador : Palavra-passe :

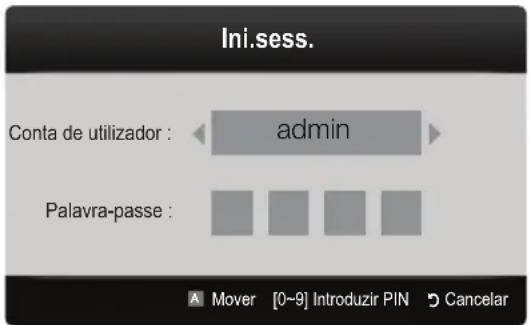

Mover [0~9] Introduzir PIN R Cancelar BN68-02808A_Por.indb 49 3/29/2010 9:48:37 AM50 Português Funcionalidades avançadas Utilização do serviço Internet@TV ¦ Samsung Apps Samsung Apps é uma loja que permite transferir aplicações a utilizar em equipamento TV/AV Samsung.Graças às aplicações transferidas, os utilizadores podem aceder a uma série de conteúdos como vídeos, música, fotografias, jogos, informações úteis, etc.Posteriormente, estarão disponíveis mais aplicações.Utilização dos botões coloridos com o Samsung Apps. Vermelho (Ini.sess.): para iniciar sessão no serviço de Internet.

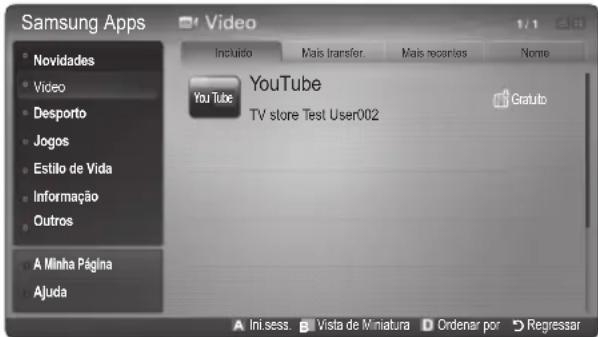

Verde (Vista de Miniatura): para alterar o modo de visualização. Azul (Ordenar por): para ordenar as aplicações por Incluído, Mais transfer., Mais recentes ou Nome.

Regressar: volta ao menu anterior.Utilizar o Samsung Apps por categoriaEstão disponíveis as seguintes categorias: Novidades y : apresenta as aplicações recentemente registadas. Vídeo y : apresenta vários suportes de vídeo como filmes, programas de televisão e vídeos de curta duração. Desporto y : apresenta vários suportes de desporto como informações, imagens e vídeos de curta duração relativos a jogos. Jogos y : apresenta vários jogos como sudoku e xadrez. Estilo de Vida y : inclui vários serviços relacionados com o estilo de vida como música, ferramentas de gestão de fotografias pessoais e redes sociais tais como o Facebook e o Twitter. Informação y : inclui vários serviços de informações como notícias, acções e meteorologia. Outros y : inclui outros serviços variados. A Minha Página y : A Minha Página oferece informações sobre aplicações já instaladas no televisor, como informações detalhadas, conteúdos de transferências, etc. Permite eliminar ou bloquear as aplicações. Ajuda y : se tiver dúvidas relativamente ao Internet@TV, consulte primeiro esta secção. You Tube Ini.sess.

Vista de Miniatura Ordenar por RegressarSamsung AppsNovidadesVídeoDesportoJogosEstilo de VidaInformaçãoOutrosA Minha PáginaAjuda Incluído Mais transfer. Mais recentes Nome YouTubeTV store Test User002Gratuito BN68-02808A_Por.indb 50 3/29/2010 9:48:39 AM51 Português 04 Funcionalidades avançadas AllShare O AllShare ¦ AllShare estabelece a ligação de rede entre o televisor e telemóveis/dispositivos móveis compatíveis da Samsung. No televisor, pode ver as chamadas recebidas, mensagens SMS e compromissos definidos nos seus telemóveis. Além disso, pode reproduzir conteúdos multimédia, incluindo vídeos, fotografias e música, gravados nos seus telemóveis ou noutros dispositivos (como o PC) controlando-os no televisor através da rede. Adicionalmente, pode utilizar o televisor para pesquisar páginas da Web no telemóvel.Para obter mais informações, visite o site “www. samsung.com” ou contacte o centro de atendimento da Samsung. Pode ser necessário instalar software adicional nos dispositivos móveis. Para obter mais informações, consulte os respectivos manuais do utilizador. Configuração do AllShare ¦ Configuração Mensag. (Ligado / Desligado) ■ : activa ou desactiva a função de mensagens (para chamadas recebidas, mensagens SMS e compromissos definidos nos seus telemóveis). Suporte (Ligado / Desligado) ■ : activa ou desactiva a função de suporte. Se a função de suporte estiver activada, reproduz vídeos, fotografias e música a partir de um telemóvel ou de outro dispositivo que suporte o ScreenShare. Screen Share (Ligado / Desligado) ■ : activa ou desactiva o ScreenShare, acede a vários conteúdos a partir de telemóveis ou de outros dispositivos que suportem o ScreenShare. Nome do televisor ■ : define o nome do televisor para que este seja mais fácil de localizar num dispositivo móvel.Se seleccionar Entrada do utilizador, pode escrever no televisor utilizando o OSK (Teclado no ecrã). Mensag. / Suporte / ScreenShare Apresenta uma lista de telemóveis ou dispositivos ligados que tenham sido configurados com este televisor para utilizar a função Mensag., Suporte ou ScreenShare. A função Suporte está disponível em todos os dispositivos móveis que suportem AllShare. Permitido/Proibido ■ : autoriza/bloqueia o telemóvel. Eliminar ■ : elimina o telemóvel da lista. Esta função só elimina o nome do telemóvel da lista. Se o dispositivo móvel eliminado for ligado ou tentar estabelecer uma ligação com o televisor, pode aparecer novamente na lista.Utilização da função Mensag.Com esta função, pode ver as chamadas recebidas, mensagens SMS e os compromissos definidos no telemóvel através da janela de alarme enquanto vê televisão.NOTA Para desactivar a janela de alarme, defina Mensag. para Desligado em Configuração de AllShare. Se seleccionar OK ou se OK não for seleccionado após a mensagem ter aparecido três vezes, esta é eliminada. A mensagem não é eliminada do telemóvel.A janela de alarme pode ser apresentada enquanto utiliza algumas aplicações, como Media Play, etc. Para ver o conteúdo de uma mensagem, mude para o modo de visualização TV.Quando for apresentada uma mensagem de um telemóvel desconhecido, seleccione o telemóvel no menu de mensagens em AllShare e seleccione Proibido para bloquear o telemóvel.Visualização da mensagemSe receber uma nova mensagem SMS enquanto vê televisão, aparece a janela de alarme. Se clicar no botão OK, o conteúdo da mensagem é apresentado. Pode configurar as definições de visualização para mensagens SMS nos seus telemóveis. Para obter mais informações sobre os procedimentos, consulte o manual do telemóvel.Alguns tipos de caracteres podem aparecer em branco ou corrompidos. AllShare™ 3/7

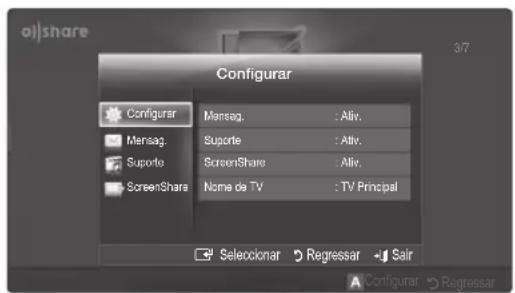

Seleccionar R Regressar e Sair Congurar RegressarCongurarMensag.SuporteScreenShareMensag. : Ativ.Suporte : Ativ.ScreenShare : Ativ.Nome de TV : TV PrincipalConfigurar BN68-02808A_Por.indb 51 3/29/2010 9:48:40 AM52 Português Funcionalidades avançadas Alarme de chamada recebidaSe receber uma chamada enquanto vê televisão, aparece a janela de alarme.Alarme de compromissoEnquanto vê televisão, a janela de alarme aparece e apresenta o evento registado.Pode configurar as definições de visualização para conteúdos de compromissos nos seus telemóveis. Para obter mais informações sobre os procedimentos, consulte o manual do telemóvel.Alguns caracteres especiais podem aparecer em branco ou corrompidos.Utilização da função Suporte Aparece uma janela de alarme a informar o utilizador de que os conteúdos multimédia (vídeos, fotografias, música) enviados do telemóvel serão apresentados no televisor. Os conteúdos são reproduzidos automaticamente 3 segundos após a janela de alarme aparecer. Se carregar no botão RETURN ou EXIT quando a janela de alarme aparece, os conteúdos multimédia não são reproduzidos. NOTA

Quando executar pela primeira vez a função de suporte, aparece a janela de contexto de aviso. Carregue no botão ENTER para seleccionar Permit., depois pode utilizar a função de multimédia no dispositivo.Para desactivar a transmissão de conteúdos multimédia do telemóvel, defina Suporte para Desligado na configuração AllShare. Os conteúdos podem não ser reproduzidos no televisor consoante a sua resolução e formato.Os botões ENTER e ◄ / ► podem não funcionar consoante o tipo de conteúdo multimédia.Se utilizar o dispositivo móvel, pode controlar a reprodução dos dados multimédia. Para obter mais informações, consulte os respectivos manuais do utilizador.Se pretender reproduzir conteúdos multimédia do seu PC, seleccione o ícone do PC no ecrã principal do AllShare. Em seguida, o menu Media Play do televisor muda automaticamente. Para obter mais informações, consulte a secção “Media Play”. (P. 35)Utilização da função ScreenShareUtilizando o ScreenShare, pode pesquisar vários conteúdos da Web através do telemóvel. Por exemplo, a imagem abaixo apresenta uma página de acesso aos conteúdos de um telemóvel. Pode ler os ficheiros do telemóvel e ver a lista telefónica e o calendário no televisor. Além disso, na lista telefónica, pode efectuar uma chamada para outra pessoa ou enviar uma mensagem SMS. NOTA

Nos telemóveis Samsung, primeiro tem de instalar o ScreenShare e executar a aplicação de suporte; depois, já pode utilizar a função ScreenShare.Os botões disponíveis no telecomando podem variar consoante a página.O Doc Viewer consegue ler ficheiros de formato doc, mas não consegue modificá-los.O ecrã apresentado pode variar consoante o dispositivo ligado.Utilização do telemóvel da Samsung para controlar o televisorAntes de utilizar esta funcionalidade, tem de se ligar a um telemóvel Samsung que suporte as funções ScreenShare. Quando estiver a controlar o televisor com o telemóvel, apenas funcionam os botões POWER, , P

> e MUTE.Mesmo que carregue continuamente num botão de controlo (canal ou volume) do telemóvel, o valor só aumenta ou diminui uma unidade.Recus.Permit.“Dispositivo Desc.” está a pedir a permissão da reprodução do ficheiro multimédia. Se pretender permitir a reprodução do ficheiro multimédia no seu dispositivo, prima “Permit.”, caso contrário, prima “Recus.”. Também pode alterar a definição (ou redefinição) desta funcionalidade em “AllShare Configurar”.Aviso: Note que, se o dispositivo estiver ligado a uma rede não segura ou desconhecida, poderão ser reproduzidos conteúdos inapropriados ou não desejados.Se não estiver certo em relação à identidade da rede ou adequação do conteúdo, recomendamos vivamente que não “Permit.” a reprodução do pedido. Seleccionar Regressar My Mobile Contacts Calendar Doc ViewerBN68-02808A_Por.indb 52 3/29/2010 9:48:41 AM53 Português 05 Outras informações Funcionalidade de teletexto de canais analógicos A página de índice do serviço de teletexto fornece informações sobre como utilizar o serviço. Para que as informações de teletexto sejam apresentadas correctamente, é preciso que a recepção dos canais se processe em boas condições. Caso contrário, podem faltar informações ou podem não aparecer algumas páginas.Pode mudar as páginas do teletexto com os botões numéricos do telecomando.

Outras informações As páginas do teletexto estão divididas em seis categorias:Parte Conteúdos Parte Conteúdos Número da página seleccionada. Data e hora. Nome da estação emissora. Texto. Número da página actual ou indicações da procura. Informações sobre o estado. Informações FASTEXT. ABC D

/ (activar / sobrepor / desactivar teletexto): activa o modo de teletexto depois de seleccionar o canal com o serviço de teletexto. Carregue duas vezes no botão para sobrepor o ecrã de transmissão actual ao teletexto. Carregue mais uma vez para sair do teletexto.

8 (memorizar): memoriza as páginas de teletexto.

4 (tamanho): apresenta as letras com o dobro do tamanho na metade superior do ecrã. Para que seja apresentada a metade inferior do ecrã, carregue novamente. Para visualizar o ecrã normal, carregue novamente no botão.

9 (modo de espera): mantém o ecrã numa determinada página; se a página seleccionada estiver ligada as várias páginas secundárias, estas são automaticamente apresentadas em sequência. Para retomar, carregue novamente neste botão.

0 (modo): selecciona o modo de teletexto (LIST/FLOF). Se carregar neste botão no modo LIST, muda para o modo de memorização de lista. No modo de memorização de lista, pode gravar uma página de teletexto na lista utilizando o botão 8 (memorizar).

1 (página secundária): apresenta a página secundária disponível. 2 (página para cima): apresenta a página de teletexto seguinte.

3 (página para baixo): apresenta a página de teletexto anterior.

6 (índice): apresenta a página de índice (conteúdos) a qualquer momento, enquanto está a visualizar o teletexto

5 (mostrar): apresenta o texto oculto (respostas a jogos de perguntas e respostas, por exemplo). Para ver o ecrã normal, carregue novamente neste botão.

7 (cancelar): apresenta a emissão actual enquanto procura uma página. Botões coloridos (vermelho/verde/amarelo/azul): Se a estação emissora utilizar o sistema FASTEXT, os diferentes tópicos apresentados na página de teletexto aparecem codificados com cores. Para os seleccionar, carregue nos botões coloridos. Carregue no botão que corresponde à cor pretendida. A página inclui outras informações a cores que podem ser seleccionadas da mesma forma. Para visualizar a página anterior ou a página seguinte, carregue no botão colorido correspondente. BN68-02808A_Por.indb 53 3/29/2010 9:48:42 AM54 Português Outras informações Instalação do suporte de montagem na parede Montagem da tampa Quando instalar o televisor numa parede, coloque a tampa na zona de ligação à base, conforme ilustrado na imagem. A preparar antes de instalar o suporte de montagem na parede (Televisores com 46 a 55 polegadas) Para instalar um suporte de montagem na parede de outro fabricante, utilize o anel de suporte. Instalação do kit de montagem na parede ¦ Os acessórios de montagem na parede (vendidos em separado) permitem montar o televisor na parede. Para obter mais informações sobre este tipo de montagem, consulte as instruções fornecidas com os acessórios de montagem na parede. A instalação do suporte para montagem na parede tem de ser feita por um técnico. Se a instalação do televisor for feita pelo cliente, a Samsung Electronics não se responsabiliza por quaisquer danos no produto nem por ferimentos sofridos pelo cliente ou por outras pessoas. Tampa BN68-02808A_Por.indb 54 3/29/2010 9:48:43 AM55 Português 05 Outras informações Especificações do kit de montagem na parede (VESA) O kit de montagem na parede não é fornecido, mas sim vendido em separado.

Instale o suporte de montagem na parede numa parede sólida perpendicular ao chão. Se montar noutros materiais, contacte o revendedor mais próximo. Se efectuar a instalação no tecto ou numa parede inclinada, o aparelho pode cair e provocar lesões graves. NOTA

Se a instalacao for feita pelo cliente, a Samsung Electronics nao se responsabiliza por quaisquer danos no produto

nem por ferimentos sofridos pelo cliente ou por outras pessoas. As dimensões padrão para kits de montagem na parede são apresentadas na tabela abaixo.

Quando adquirir o nosso kit de montagem na parede, são fornecidos um manual de instalação detalhado e todas as

peças necessárias para a montagem. Não utilize parafusos com uma medida superior à padrão, pois podem danificar o interior do televisor.

No que se refere aos suportes de montagem na parede que não respeitem as especificações VESA para parafusos

padrão, o comprimento dos parafusos pode variar consoante as respectivas especificações. Não aperte de mais os parafusos, pois pode danificar o monitor ou fazer com que caia e provocar ferimentos em

alguém. A Samsung não se responsabiliza por este tipo de acidentes. A Samsung não se responsabiliza por danos no produto ou ferimentos, no caso de ser utilizado um suporte de

montagem na parede que não seja VESA ou de um tipo não especificado, ou se o consumidor não respeitar as instruções de instalação do produto. Não exceda uma inclinação de 15 graus quando montar este televisor.

Família de produtospolegadas Espec. VESA (A * B) Parafuso padrão QuantidadeTelevisor LCD 19~22 75 X 75 100 X 100

57~65 600 X 400 70~80 800 X 400 80~ 1400 X 800 Não instale o kit de montagem na parede com o televisor ligado. Pode resultar em ferimentos pessoais devido a choques eléctricos. Montagem dos cabos Envolva os cabos com a braçadeira de cabos, para que estes não sejam visíveis através da base transparente. Braçadeira de cabos BN68-02808A_Por.indb 55 3/29/2010 9:48:44 AM56 Português Outras informações Dispositivo anti-roubo KensingtonO dispositivo de bloqueio Kensington serve para fixar fisicamente o sistema quando o utilizar num local público. O aspecto e o método de bloqueio podem ser diferentes da ilustração, consoante o fabricante. Consulte o manual fornecido com o dispositivo de bloqueio Kensington para uma utilização correcta.Localize o ícone “ K” na parte de trás do televisor. Existe uma ranhura Kensington ao lado do ícone “K”.1. Introduza o dispositivo de bloqueio na ranhura Kensington do LCD 1 e rode-o na direcção de bloqueio 2.2. Ligue o cabo do dispositivo de bloqueio Kensington 3.3. Fixe o dispositivo de bloqueio Kensington a uma secretária ou a um objecto estacionário pesado.O dispositivo de bloqueio tem de ser adquirido separadamente. A localização do dispositivo de bloqueio Kensington pode variar consoante o modelo.

Fixação do televisor à parede Cuidado: puxar, empurrar ou subir para cima do televisor pode provocar a queda do mesmo. Em especial, certifique-se de que as crianças não se penduram nem desestabilizam o televisor, o que poderia provocar a queda do mesmo e resultar em acidentes graves ou morte. Siga todas as precauções de segurança fornecidas no folheto de segurança incluído. Para uma maior estabilidade, instale o dispositivo antiqueda por razões de segurança, como descrito em seguida. Para evitar a queda do televisor ¦ 1. Introduza os parafusos nos grampos e aparafuse-os com firmeza à parede. Verifique se os parafusos foram aparafusados com firmeza à parede.Pode necessitar de material adicional, tal como uma bucha, consoante o tipo de parede.Uma vez que os grampos, parafusos e fios necessários não são fornecidos, adquira-os em separado.2. Retire os parafusos da parte central traseira do televisor, introduza os parafusos nos grampos e, em seguida, aparafuse os parafusos ao televisor novamente.Os parafusos podem não ser fornecidos com o produto. Se for esse o caso, adquira os parafusos com as seguintes especificações.Especificações dos parafusos Para um 30 ~ 40 polegadas: M6Para um 46 ~ 55 polegadas: M83. Ligue os grampos fixados ao televisor e os grampos fixados à parede com um fio forte e, em seguida, aperte bem o fio. NOTA

Instale o televisor perto da parede para que este não caia para trás. É mais seguro ligar o fio de modo a que os grampos fixados à parede estejam ao mesmo nível ou abaixo dos grampos fixados ao televisor.Desaperte o fio antes de transportar o televisor.

4. Verifique se todas as ligações estão devidamente presas. Verifique regularmente as ligações para evitar qualquer sinal de gasto ou falha. Se tiver alguma dúvida sobre a segurança das suas ligações, contacte um instalador profissional.Parede<Opcional> BN68-02808A_Por.indb 56 3/29/2010 9:48:46 AM57 Português 05 Outras informações Resolução de problemas Se tiver alguma dúvida sobre o televisor, consulte primeiro esta lista. Se nenhuma destas sugestões de resolução de problemas se aplicar, visite o site “www.samsung.com” e, em seguida, clique em Support (Suporte) ou contacte o centro de atendimento na lista da contracapa deste manual. Problemas Soluções e explicações Qualidade da imagem Primeiro, execute o Teste de Imagem e confirme se o televisor está a apresentar a imagem de teste correctamente. (aceda a MENU - Suporte - Auto-diagnóstico - Teste de Imagem) (P. 25) Se a imagem de teste for apresentada correctamente, a imagem de má qualidade pode ser provocada pela fonte ou sinal. A imagem do televisor não parece ser de tão boa qualidade como na loja. Se tiver uma caixa de televisão por cabo analógica/set-top box, adquira uma set-top box digital. • Utilize cabos HDMI ou de componente para obter uma qualidade de imagem HD (Alta definição). Subscritores de cabo/satélite: experimente as estações HD da grelha de canais.• Ligação de antena: experimente as estações HD após executar a programação automática.• Muitos canais HD são actualizados a partir de conteúdos SD (Definição padrão).

Ajuste a resolução de saída de vídeo da caixa de televisão por cabo/set-top box para 1080i ou 720p.• Certifique-se de que está a ver televisão à distância mínima recomendada, com base no tamanho e • na definição do sinal. A imagem está distorcida: erro de macrobloco, bloco pequeno, pontos, pixelização A compressão de conteúdos de vídeo pode causar uma distorção na imagem, especialmente nas • imagens de movimentos rápidos, como no desporto e filmes de acção. Um nível de sinal baixo ou uma má qualidade pode causar distorção de imagem. Isto não é um • problema do televisor. A utilização de telemóveis na proximidade do televisor (até cerca de 1 m) pode causar ruído na • imagem, tanto na televisão analógica, como na digital. Cor errada ou inexistente. Se estiver a utilizar uma ligação de componente, certifique-se de que os cabos de componente estão • ligados às tomadas correctas. Ligações incorrectas ou soltas podem provocar problemas na cor ou o ecrã pode ficar em branco. A cor ou o brilho são pouco nítidos. Ajuste as opções de • Imagem no menu TV. (aceda ao Modo Imagem / Cor / Brilho / Nitidez) (P.16) Ajuste a opção • Poupança Energ. no menu TV. (aceda a MENU - Imagem - Solução ECO - Poupança Energ.) (P.16) Experimente repor a imagem para visualizar as predefinições da imagem. (aceda a • MENU - Imagem - Reposição da imagem) (P. 21) Aparece uma linha com pontos na extremidade do ecrã. Se o tamanho da imagem estiver definido para • Ajustar ao Ecrã, altere-o para 16:9. (P. 17) Altere a resolução da caixa de televisão por cabo/set-top box.• A imagem é apresentada a preto e branco. Se utilizar uma entrada AV composta, ligue o cabo de vídeo (amarelo) à tomada verde da entrada de • componente 1 no televisor. Quando mudar de canal, a imagem pára, fica distorcida ou com atraso. Se estiver ligado a uma caixa de televisão por cabo, tente reiniciar esta última. Ligue novamente o • cabo de CA e espere até que a caixa de televisão por cabo reinicie. Pode demorar até 20 minutos. Defina a resolução de saída da caixa de televisão por cabo para 1080i ou 720p.• Qualidade do som Primeiro, execute o Teste de Som para confirmar se o áudio do televisor está a funcionar correctamente. (aceda a MENU - Suporte - Auto-diagnóstico - Teste de Som) (P. 25) Se o áudio estiver a funcionar correctamente, o problema de som pode ser provocado pela fonte ou sinal. Não se ouve som ou o som é demasiado baixo mesmo com o volume no máximo. Verifique o volume do dispositivo externo ligado ao televisor.• A imagem tem uma boa qualidade, mas não é emitido som. Defina a opção • Seleccionar Altifalante para Altifalante da TV no menu do som. (P. 22) Se estiver a utilizar um dispositivo externo, certifique-se de que os cabos de áudio estão ligados às • tomadas de entrada de áudio correctas do televisor. Se estiver a utilizar um dispositivo externo, verifique a opção de saída de áudio do dispositivo (por • exemplo, pode ser necessário alterar a opção de áudio da caixa de televisão por cabo para HDMI se houver um cabo HDMI ligado ao televisor). Se estiver a utilizar um cabo DVI para HDMI, é necessário um cabo de áudio suplementar.• Se o televisor tiver uma tomada para auscultadores, certifique-se de que não há nada ligado a essa • entrada. Os altifalantes fazem um ruído estranho. Verifique as ligações dos cabos. Certifique-se de que não há nenhum cabo de vídeo ligado à entrada • de áudio. Em caso de ligações por antena ou cabo, verifique a força do sinal. Um nível de sinal baixo pode • causar distorção da imagem. O televisor não liga. Certifique-se de que o cabo de alimentação de CA está ligado correctamente à tomada de parede e • ao televisor. Verifique se a tomada de parede está a funcionar devidamente.• Experimente carregar no botão • POWER do televisor para se certificar de que o problema não é causado pelo telecomando. Se o televisor se ligar, consulte a secção “O telecomando não funciona” abaixo. BN68-02808A_Por.indb 57 3/29/2010 9:48:46 AM58 Português Outras informações Problemas Soluções e explicações O televisor desliga-se automaticamente. Certifique-se de que • Temporizador está definido para Desligado no menu Configuração. (P. 23) Se ligar o PC ao televisor, verifique as definições de alimentação do PC.• Certifique-se de que o cabo de alimentação de CA está ligado correctamente à tomada de parede e • ao televisor. Quando estiver a ver televisão a partir de uma ligação por antena ou cabo, o televisor desliga-se após • 10 ~ 15 minutos, se não for detectado sinal. Sem imagem, sem vídeo Não se vê imagem/vídeo. Verifique as ligações dos cabos (retire e ligue novamente todos os cabos do televisor e dispositivos • externos). Defina as saídas de vídeo dos dispositivos externos (caixa de televisão por cabo/set-top box, DVD, • Blu-ray, etc.) para corresponder às ligações de entrada do televisor. Por exemplo, se a saída de um dispositivo externo for HDMI, deve ligá-lo a uma entrada HDMI no televisor. Certifique-se de que os dispositivos estão ligados.• Certifique-se de que selecciona a fonte correcta do televisor, carregando no botão • SOURCE do telecomando. Ligação RF (cabo/antena) O televisor não recebe todos os canais. Certifique-se de que o cabo de antena está correctamente ligado.• Experimente • Plug & Play (Configuração inicial) para adicionar canais disponíveis à lista de canais. Aceda a MENU - Configuração - Plug & Play (Configuração inicial) e aguarde até todos os canais disponíveis serem memorizados. (P. 7) Verifique se a antena está na posição correcta.• A imagem está distorcida: erro de macrobloco, bloco pequeno, pontos, pixelização A compressão de conteúdos de vídeo pode causar uma distorção na imagem, especialmente nas • imagens de movimentos rápidos como no desporto e filmes de acção. Um sinal baixo pode causar distorção de imagem. Isto não é um problema do televisor.• Ligação ao PC Aparece a mensagem “Modo não suportado”. Defina a resolução de saída do PC e a frequência para que corresponda às resoluções suportadas • pelo televisor. (P. 27) “PC” é sempre apresentado na lista de fontes, mesmo que não haja um PC ligado. Isto é normal; “PC” é sempre apresentado na lista de fontes, mesmo que não haja um PC ligado.• O vídeo tem uma boa qualidade, mas não é emitido áudio. Se estiver a utilizar uma ligação HDMI, verifique a definição da saída de áudio no seu PC.• Ligação de rede (consoante os modelos) A ligação da rede sem fios falhou. É necessária uma chave anticópia USB sem fios da Samsung para utilizar uma rede sem fios.• Certifique-se de que a ligação de rede está definida para Sem fios. (P. 30)• Certifique-se de que o televisor pode ser ligado a um router IP sem fios.• Outros A imagem não é apresentada no modo de ecrã inteiro. Os canais HD apresentam barras pretas em ambos os lados do ecrã sempre que forem exibidos • conteúdos SD (4:3) actualizados. Aparecem barras pretas na parte superior e inferior dos filmes que tenham um formato diferente do • do seu televisor. Ajuste as opções de tamanho da imagem no dispositivo externo ou no televisor para o modo de ecrã • inteiro. O telecomando não funciona. Substitua as pilhas do telecomando com os pólos (+/–) na direcção correcta.• Limpe a janela de transmissão do sensor do telecomando.• Experimente apontar o telecomando directamente para o televisor a uma distância de 1,5 a 1,8 m.• O telecomando da caixa de televisão por cabo/set-top box não liga nem desliga o televisor, nem regula o volume. Programe o telecomando da caixa de televisão por cabo/set-top box para funcionar com o televisor. • Consulte o manual do utilizador da caixa de televisão por cabo/set-top box para identificar o código do televisor SAMSUNG. Aparece a mensagem “Modo não suportado”. Verifique a resolução suportada pelo televisor e ajuste a resolução de saída do dispositivo externo em • conformidade. Consulte as definições de resolução na página 26 deste manual. O televisor exala um cheiro a plástico. Este cheiro é normal e dissipa-se com o passar do tempo.• A opção Informações do Sinal do televisor não está disponível no menu Teste de auto- diagnóstico. Esta função só está disponível para canais digitais com uma ligação de antena/RF/coaxial. (P. 25)• O televisor está inclinado. Remova a base do suporte do televisor e monte-a novamente.• O menu do canal aparece esbatido. (indisponível) O menu • Canal só está disponível quando seleccionar a fonte de TV. BN68-02808A_Por.indb 58 3/29/2010 9:48:46 AM59 Português 05 Outras informações Problemas Soluções e explicações Perde as suas definições após 30 minutos ou sempre que o televisor for desligado. Se o televisor estiver no modo • Demonstração de Loja, são repostas as predefinições de áudio e de imagem a cada 30 minutos. Altere as definições do modo Demonstração de Loja para o modo Utilização Doméstica no procedimento Plug & Play (Configuração inicial). Carregue no botão SOURCE para seleccionar o modo TV e aceda a MENU → Configuração → Plug & Play (Configuração inicial) → ENTERE. (P. 7)Verifica-se uma perda intermitente de áudio ou de vídeo.Verifique as ligações dos cabos e ligue-os novamente. • A perda de áudio ou de vídeo pode ser provocada pela utilização de cabos excessivamente rígidos ou • grossos. Certifique-se de que os cabos são suficientemente flexíveis para uma utilização a longo prazo. Caso pretenda montar o televisor na parede, recomenda-se a utilização de cabos com conectores de 90 graus.São visíveis pequenas partículas se olhar de perto para a extremidade da moldura do televisor.Essa característica faz parte do design do produto e não constitui um defeito.• O menu PIP não está disponível. PIP• só está disponível quando utilizar uma fonte de HDMI, PC ou componentes. (P. 25)Aparece a mensagem “Sinal Codificado” ou “Sinal Fraco/Sem Sinal”. Se estiver a utilizar um CAM CARD (CI/CI+), certifique-se de que este se encontra colocado na ranhura da • interface comum. Se o problema persistir, puxe o CAM CARD para fora do televisor e introduza-o novamente na ranhura.• Após ter desligado o televisor há 45 minutos, este voltou a ligar-se. Isto é normal. O televisor utiliza a função OTA (Over The Aerial) para actualizar o firmware transferido • enquanto vê televisão.São detectados problemas frequentes relacionados com a imagem/som.Verifique e altere o sinal/fonte.•Pode ocorrer uma reacção entre as borrachas existentes na base do suporte e o acabamento da superfície de algumas mobílias. Para evitar esta situação, utilize almofadas de feltro nas superfícies do televisor que estejam em contacto • directo com a mobília. O LCD TFT utiliza um painel composto por pixels secundários que requerem tecnologia sofisticada para serem reproduzidos.

Para obter informações sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta colada ao produto.

BN68-02808A_Por.indb 60 3/29/2010 9:48:48 AM61 Português 05 Outras informações Índice remissivo

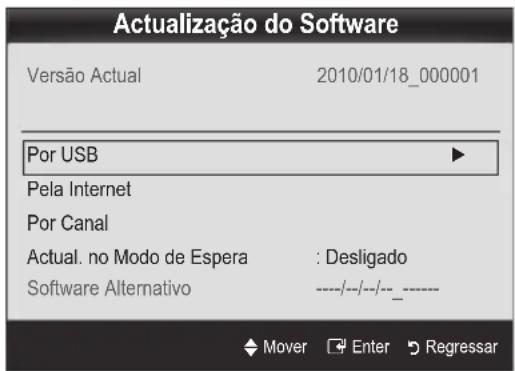

Actualização do software 26 Ajuste auto. 21 AllShare 51 Alterar PIN 24 Altifalante da TV 22 Altifalante Exter. 22 Amplificar 21 Antena 23 Anynet

Apresentação de diapositivos 41 Audio Out 10 Auscultadores 10 Auto-diagnóstico 25

Balanço 21 Bloquear 15 Bloqueio para crianças 23 Botão ON/OFF 6 Braçadeira de cabos 4, 55 Brilho 16

C. quentes 17 Canal 13 Características técnicas 60 Colour Tonalidade 17 Componente 9 Configuracao da rede 29 Contraste Dinâmico 16

Edição de canais 15 Editar Nome 11 EPG 12 Equalizador 21 Equilíb. Branco 17

Ferramentas 3 Fotografia 41 Frequência 14 Fundo ecrã prin 43

Guia actual e seguinte 12 Gravação 45

Idioma 24 Indicador de corrente 5 Informações do Sinal 25 Instalação seguro 2 Internet@TV 48

Legenda 24 Licença 59 Ligação a um dispositivo de áudio 10 Ligação a um PC 27 Lista de fontes 11

Media Play 35 Melodia 25 Memorização automática 28 Modo de espera 5 Modo Repetir 43 Montagem na parede 55 Música 41 Música de Fundo 43

Palavra-passe 49 Percorrer 12 Pilhas 6 PIP 25 Plug & Play 7 Poupança Energ. 16

Receptor 46 Relógio 23 Reprodução de vídeo 39 Resolucao de problemas 57 Resolução ideal 27 RGB 16

Tamaho Imagem 17, 43 Tampa 54 Telecomando 6 Temporizador 23 Título 42 Tom de Pele 17 Tonalidade de Preto 16 Transparên. Menu 25

USB 26, 35 Utilização da função Vis. Canal 12 Utilização da função Vista Programada 13 Utilização de canais favoritos 13
