MANUAL DE UTILIZADOR BM6635 ASUS

Manuel de l'utilisateur

BM6635(MD560)

BM6835

BP6335(SD560)

F7286

Première édition

Mai 2012

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être produit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit, sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER, INC. ("ASUS").

La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS; ou (2) si le numéro de série du produit est dégradé ou manquant.

ASUS FOURNIT CE MANUEL "TEL QUE" SANS GARANTIE D'AUCUNE SORTE, QU'ELLE SOIT EXPRESSE OU IMPLICITE, COMPRENANT MAIS SANS Y ETRE LIMITE LES GARANTIES OU CONDITIONS DE COMMERCIALISATION OU D'APTITUDE POUR UN USAGE PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTeurs, CADRES, EMPLOYES OU AGENTS NE POURRONT ETRE TENUS POUR RESPONSABLES POUR TOUT DOMMAGE INDIRECT, SPECIAL, SECONDAIRE OU CONSECUTIF (INCLUANT LES DOMMAGES POUR PERTE DE PROFIT, PERTE DE COMMERCE, PERTE D'UTILISATION DE DONNEES, INTERRUPTION DE COMMERCE ET EVENEMENTS SEMBLABLES), MEME SI ASUS A ETE INFORME DE LA POSSIBILITE DE TELS DOMMAGES PROVENANT DE TOUT DEFAULT OU ERREUR DANS CE MANUEL OU DU PRODUIT.

LES SPECIFICATIONS ET INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES A TITRE INFORMATIF SEULEMENT, ET SONT SUJETTES A CHANGEMENT A TOUT MOMENT SANS AVERTISSEMENT ET NE DOIVENT PAS ETRE INTERPRETEES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'ASSUME AUCUNE RESPONSABILITE POUR Toute ERREUR OU INEXACTITUDE QUI POURRAIT APPARAITRE DANS CE MANUEL, INCLUANT LES PRODUITS ET LOGICIELS QUI Y SONT DECRITS.

Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but d'identification ou d'explication dans l'intérêt du propriétaire, sans intention de contrefaçon. Toutes les marques mentionnées dans ce manuel sont la propriété de leurs propriétaires respectifs.

Table des matières

Notes 149 Consignes de sécurité 151 Conventions utilisées dans ce manuel 152 Où trouver plus d'informations 152 Contenu de la boîte 153

Chapitre 1 démarrer

Bienvenue 155 Faire connaissance avec votre ordinateur 155 Configurer votre ordinateur 165 Allumer ou éteindre l'ordinateur 170

Chapitre 2 utiliser windows 7

Démarrer pour la première fois 171 Utiliser le Bureau de Windows 7 172 Gérer vos fichiers et vos dossiers 174 Restaurer le système 176 Protéger votre ordinateur 177 Centre d’Aide et support Windows® 178

Chapitre 3 connecter des périphériques

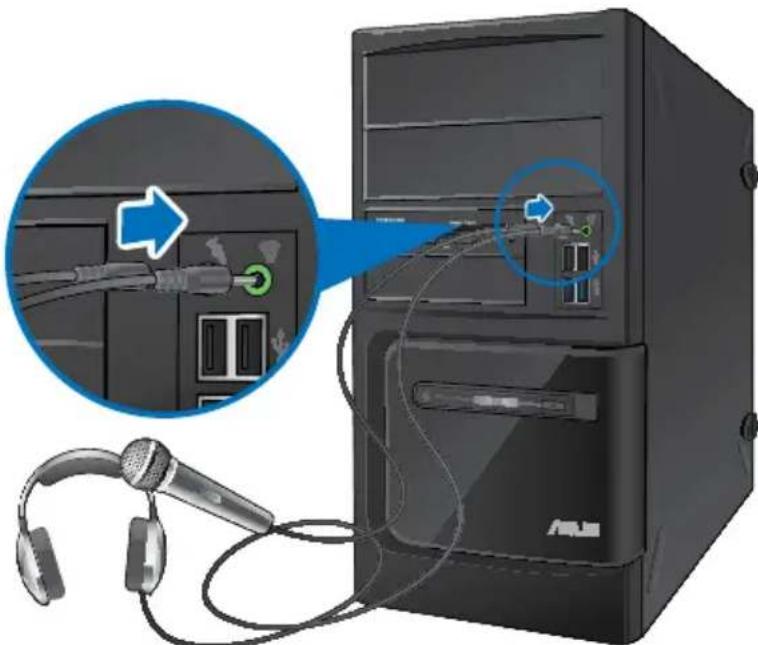

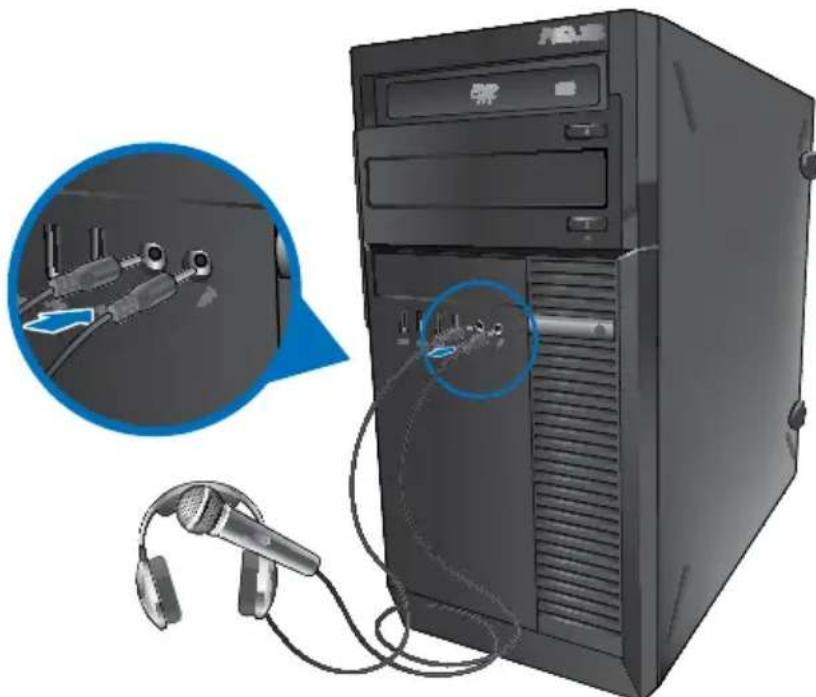

Connecter un périphérique de stockage USB 179 Connecter un microphone ou un système de haut-parleurs 182

Chapitre 4 utiliser votre ordinateur

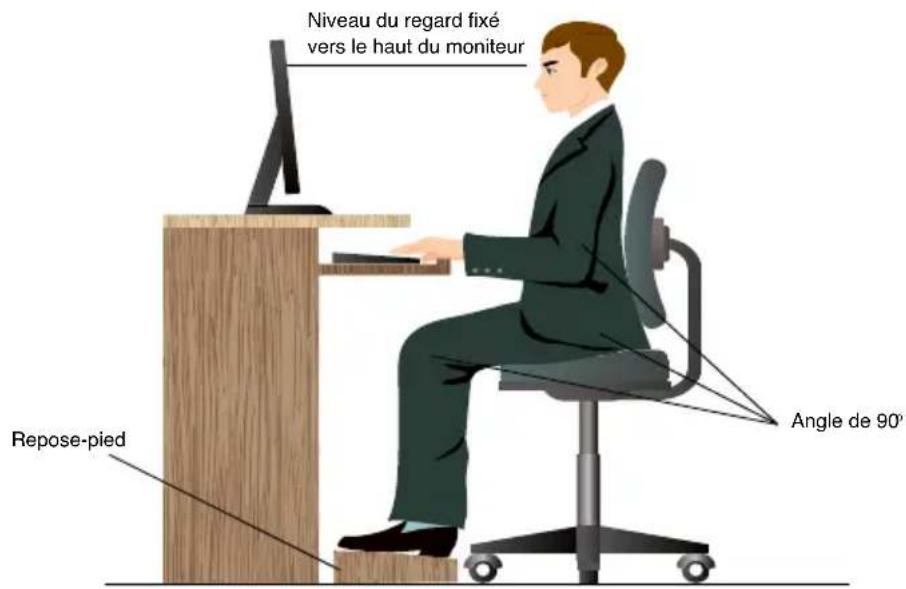

Posture recommandée lors de l'utilisation de l'ordinateur 187

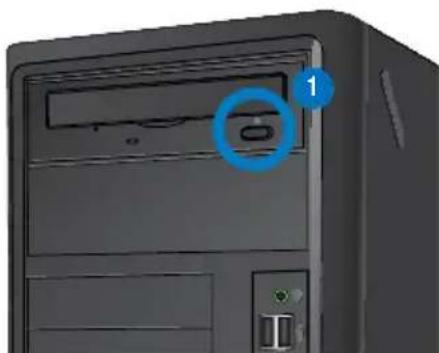

Utiliser le lecteur optique 188

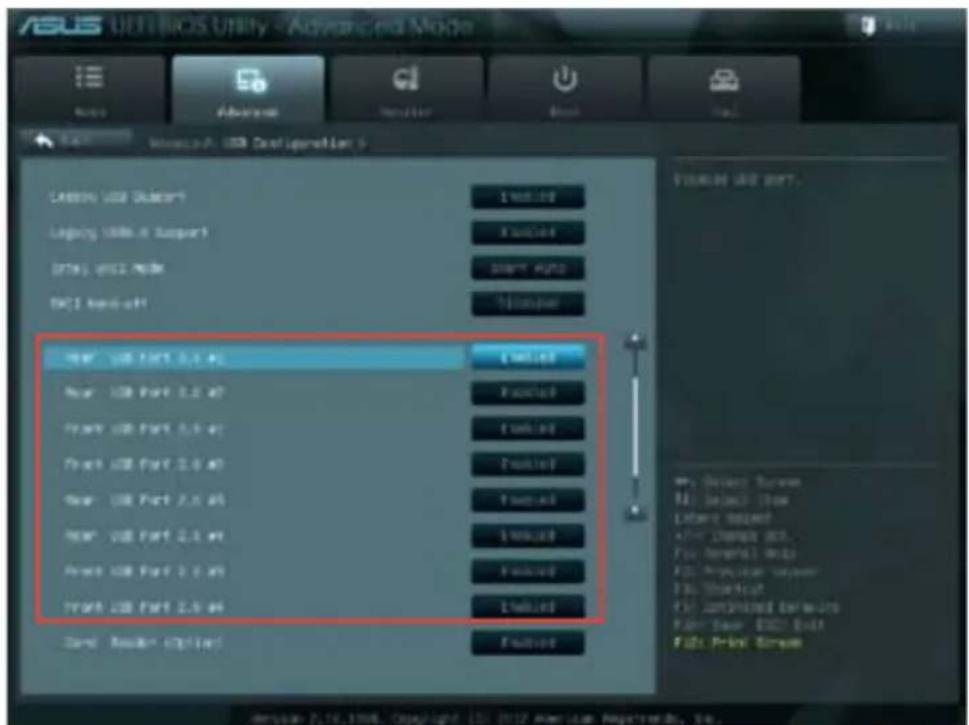

Configurer les ports USB dans le BIOS 189

Chapitre 5 se connecter à internet

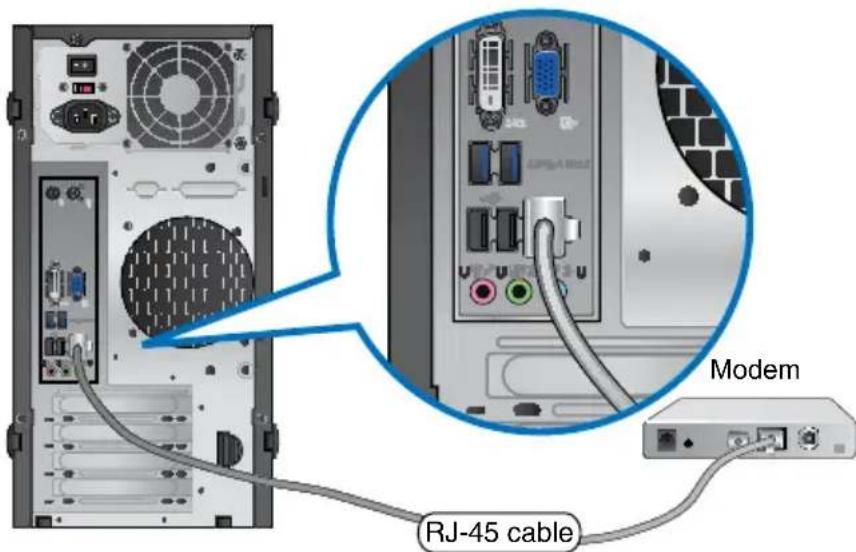

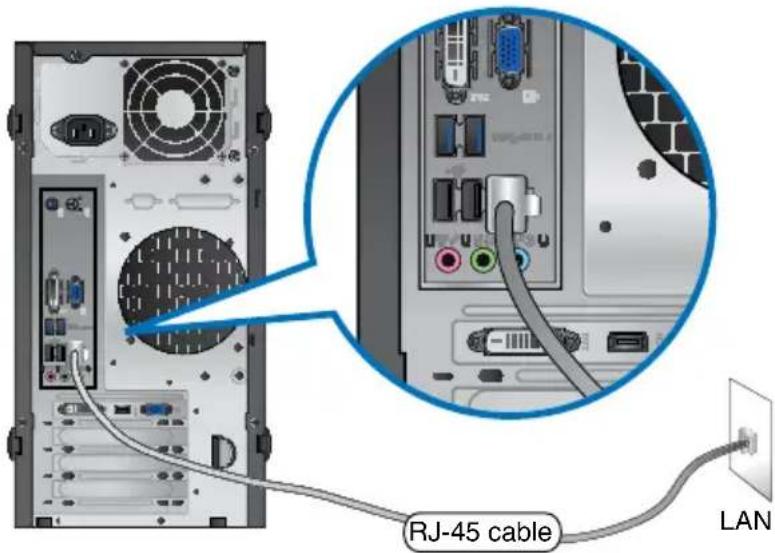

Connexion filaire 191

Chapitre 6 utiliser les utilisateurs

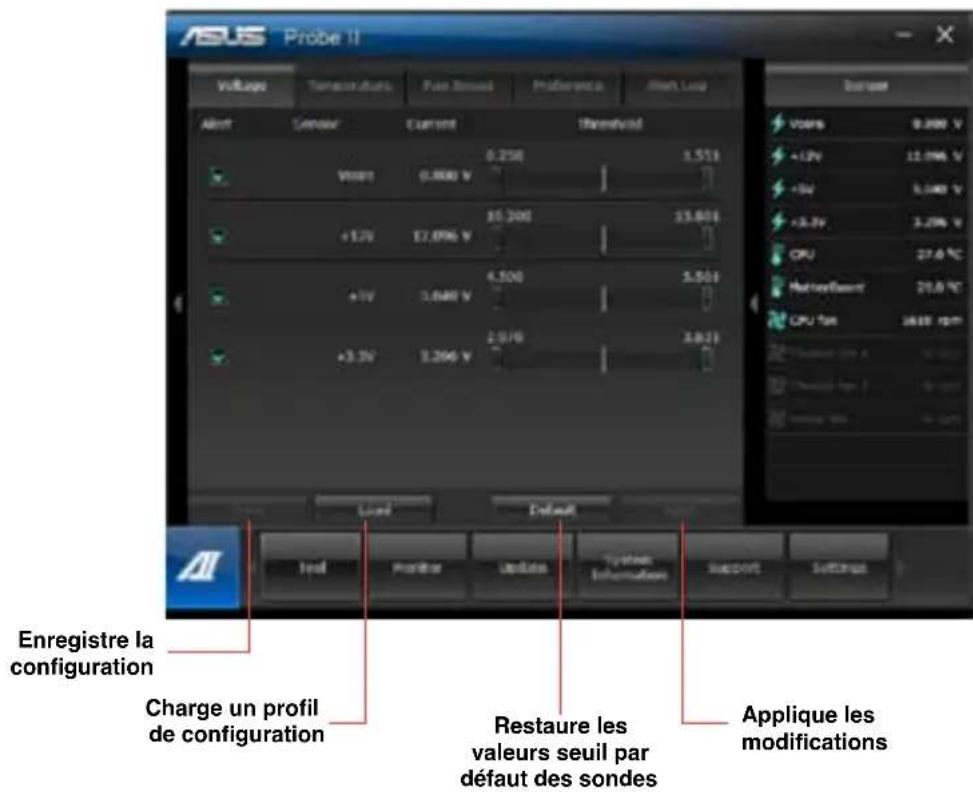

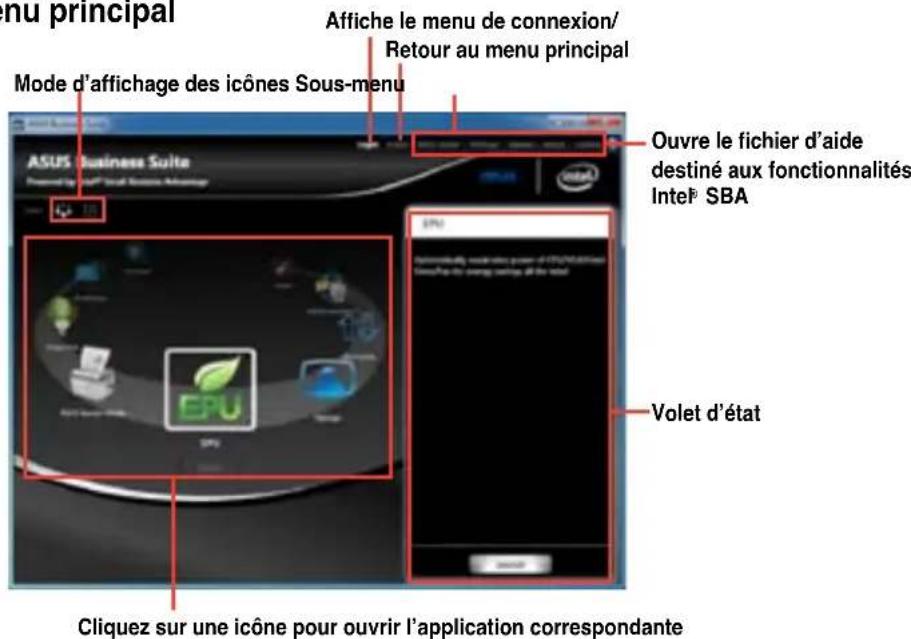

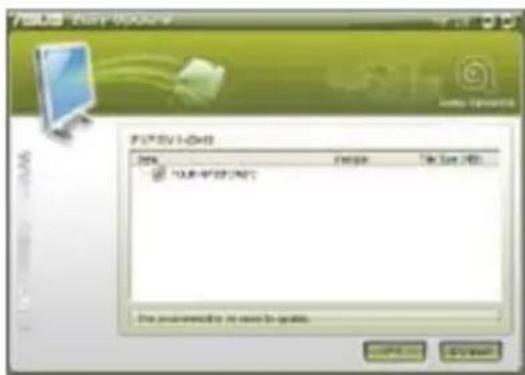

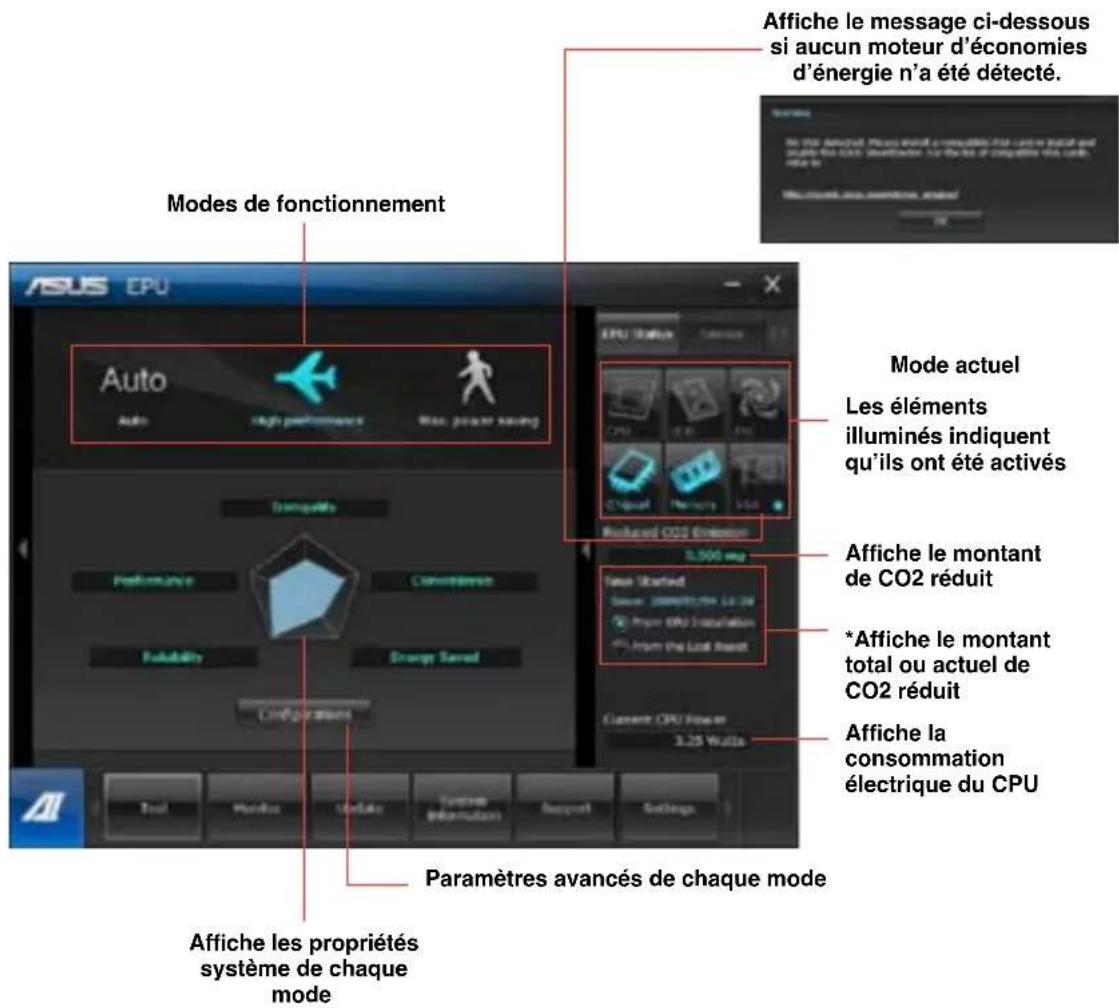

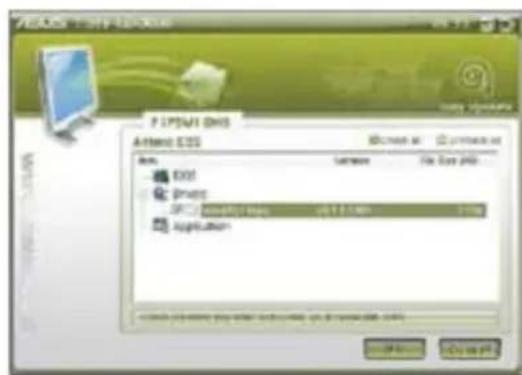

ASUS AI Suite II 195 ASUS WebStorage 202 ASUS Easy Update 204 ASUS Secure Delete 205 ASUS Business Suite 206 Nero 9 208 Restaurer le système 209

Chapitre 7 dépannage

Dépannage 211

Informations de contact ASUS 218

Conformé avec le Règlement REACH (Enregistrement, Évaluation, Autorisation et Restriction des produits chimiques), nous avons créé la liste des substances chimiques utilisées dans nos produits sur le site Web ASUS REACH à l'adresse http://green.asus.com/english/REACH.htm.

Rapport de la commission fédérale des communications

Ce dispositif est conforme à l'alinéa 15 des règles établies par la FCC. L'opération est soumise aux 2 conditions suivantes:

• Ce dispositif ne peut causer d'interférence nuisible, et
• Ce dispositif se doit d'accepter toute interference reçue, incluant toute interférence pouvant causer des résultats indésirables.

Cet équipement a été testé et s'est avéré être conforme aux limites établies pour un dispositif numérique de classe B, conformément à l’alinéa 15 des règles de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre l’interférence nuisible à une installation réseau. Cet équipement génère, utilise et peut irradier de l’énergie à fréquence radio et, si non installé et utilisé selon les instructions du fabricant, peut causer une interference nocive aux communications radio. Cependant, il n’est pas exclu qu’une interference se produise lors d’une installation particulière. Si cet équipement cause une interference nuisible au signal radio ou télévisé, ce qui peut être déterminé par l’arrêt puis le réamorçage de celui-ci, l’utilisateur est encouragé à essayer de corriger l’interférence en s’aidant d’une ou plusieurs des mesures suivantes:

• Réorientez ou replacez l'antenne de réception.
• Augmentez l'espace de séparation entre l'équipement et le récepteur.
• Reliez l'équipement à une sortie sur un circuit différent de celui auquel le récepteur est relié.
• Consultez le revendeur ou un technicien expérimenté radio/TV pour de l'aide.

L'utilisation de câbles protégés pour le raccordement du moniteur à la carte de graphique est exigée pour assurer la conformité aux règlements de la FCC. Les changements ou les modifications apportés à cette unité n'étaient pas expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à manipuler cet équipement.

Avertissement concernant l'exposition aux RF

Cet équipement doit être installé et opéré conformément aux instructions fournies et l'antenne utilisée par cet émetteur doit être installée de sorte à garantir une distance de séparation d'au moins 20 cm entre l'antenne et l'utilisateur, et ne doit pas être colocalisée ou opérée conjointement avec d'autres antennes ou émetteurs. Les utilisateurs et installateurs doivent être en possession des instructions d'installation de l'antenne et des conditions d'opération de l'émetteur pour assurer la conformité en matière d'exposition aux radioféquences.

Cet appareil numérique ne dépasse pas les limites de classe B en termes d’émissions de nuisances sonores, par radio, par des appareils numériques, et ce conformément aux régulations d’interférence par radio établies par le département canadien des communications.

(Cet appareil numérique de la classe B est conforme à la norme ICES-003 du Canada.)

Note relative aux produits de macrovision corporation

Ce produit comprend une technologie de protection de copyright protégée par certains brevets déposés aux U.S.A. et autres droits de propriété intellectuelle appartenant à Macrovision Corporation et autres détenteurs de droits. L'usage de cette technologie doit être autorisé par Macrovision Corporation, et n'est destiné qu'à un usage familial ou autres usages limités de même sorte à moins d'une autorisation par Macrovision Corporation. Rétro-ingénierie et démontage sont interdits.

Avertissement relatif aux batteries lithium-ion

ATTENTION: Danger d'explosion si la batterie n'est pas remplacée correctement. Remplacer uniquement avec une batterie de type semblable ou équivalente, recommandée par le fabricant. Mettez au rebut les batteries usagées conformément aux instructions du fabricant.

Consignes de sécurité

Déconnectez le cordon d'alimentation et tous les périphériques avant tout entretien. Nettoyez l'ordinateur portable avec une éponge en cellulose propre ou un chiffon en peu de chamois humide et une solution détergeante non abrasive et quelques gouttes d'eau tiède puis nettoyez les surfaces humides à l'aide d'un chiffon sec.

• NE PAS placer sur une surface irrégulière ou instable. Contactez le service après-vente si le chassis a été endommagé.
• NE PAS utiliser dans des environnements sales ou poussiéreux. NE PAS utiliser lors d'une fuite de gaz.
• NE PAS placer, faire tomber ou insérer d'objets sur/dans l'appareil.
• NE PAS exposer à des champs magnétiques ou électriques trop forts.
• NE PAS exposer ou utiliser à proximité de liquides, de la pluie ou d'environnements humides. NE PAS utiliser le modem lors d'un orage.
• Avertissement de sécurité concernant la batterie: NE PAS jeter au feu. NE PAS court-circuiter les contacts. NE PAS désassembler la batterie.
• Utilisez ce produit dans des environnements dont la température ambiante est comprise entre 0°C (32^) et 40°C (104^).
• NE PAS bloquer les ouvertures destinées à la ventilation de l'ordinateur pour éviter que celui-ci ne surchauffe.
• NE PAS utiliser cordon d'alimentation, accessoire ou autre périphérique endommagé. Pour éviter tout choc électrique, déconnectez le câble d'alimentation de la prise électrique avant tout déplacement du système.
• Demandez l'assistance d'un professionnel avant d'utiliser un adaptateur ou une rallonge. Ces équipements peuvent interrompre le circuit de mise à la terre. Assurez-vous que le bloc d'alimentation est bien réglé sur le voltage approprié à votre région. Si vous n'êtes pas certain du voltage à utiliser, contactez notre fournisseur électrique.
• Si le bloc d'alimentation est endommagé, n'essayez pas de le réparer vous-même. Contactez un technicien électrique qualifié ou votre revendeur.

Conventions utilisées dans ce manuel

Pour être sûr que vous effectuiez certaines tâches correctement, veuillez prendre note des symboles suivants.

DANGER/AVERTISSEMENT: Ces informations vous permettront d'éviter de vous blesser lors de la réalisation d'une tâche.

ATTENTION: Informations destinées à éviter d'endommager le matériel lors d'une tâche.

IMPORTANT : Instructions que vous devez pouvoir pour terminer une tâche.

MARQUE : Informations supplémentaires destinées à certaines situations spécifiques..

Où trouver plus d'informations

Consultez les sources suivantes pour plus d'informations ou pour la mise à jour du produit et/ou des logiciels.

Sites web ASUS

Le site Web ASUS offre des informations à jour sur le matériel ASUS et sur les logiciels afférents. Reportez-vous au site Web d'ASUS sur www.asus.com.

Visitez le site de support d'ASUS sur http://support.asus.com/contact pour prendre contact avec un ingénieur de support technique.

Contenu de la boîte

Ordinateur de bureau ASUS	Clavier x1 Souris x1
Cordon d'alimentation x1 DVD de support x1 (optionsnel)	DVD de restauration x1 (optionsnel)
Installation Guide Warranties Card
Logiciel de gravure Nero 9 x1 (Optional)	Guide d'installation x1 Carte de garantie x1

• Si l'un des éléments est endommagé ou manquant, contactez votre revendeur.
• Les illustrations ci-dessus sont données à titre indicatif. Les spécifications du produit peuvent varier en fonction des modèles.

Démarrer

Merci pour votre achat d'un ordinateur de bureau ASUS!

Les séries d'ordinateurs de bureau ASUS offrent des performances à la pointe de l'industrie, une fiabilité sans faille et des utilisateurs variés et conviviaux. Le tout dans un boîtier au style futuriste et stylisé.

Lisez la carte de garantie ASUS avant de configurer votre ordinateur de bureau ASUS.

Faire connaissance avec votre ordinateur

Les illustrations sont uniquement données à titre indicatif. Les ports et leur emplacement ainsi que la couleur du châssis peuvent varier en fonction des modèles.

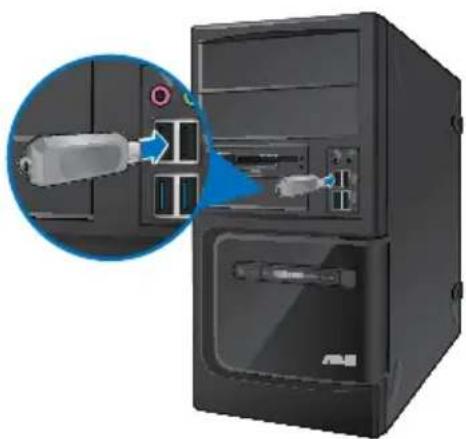

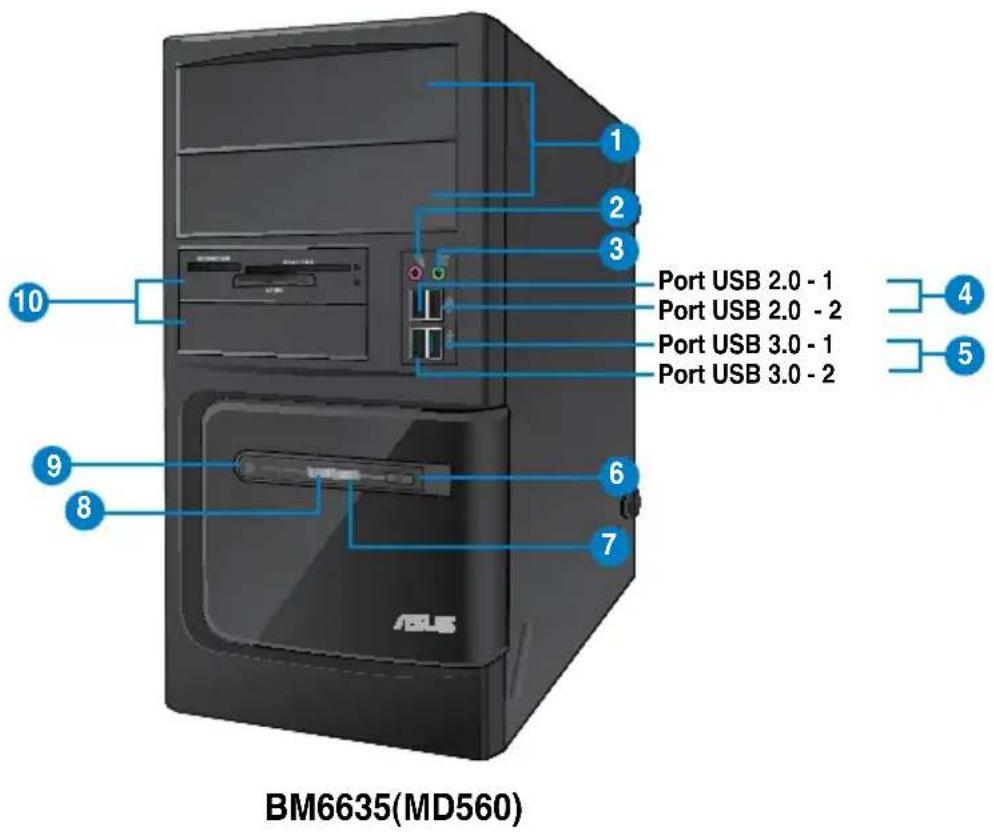

Panneau avant

1. 2 x baies pour lecteurs 5.25 pouces. Ces baies sont destinées à l'installation de lecteurs optiques (DVD-ROM / CD-RW / DVD-RW) de 5.25 pouces.
2. Port microphone (rose). Connecteur pour connecter un micro.
3. Port casque (vert). Se connecte à des écouteurs stéréo ou à une paire d'enceintes.
4. Ports USB 2.0. Ces ports USB (Universal Serial Bus) 2.0 permettent de connecter des périphériques disposant de ports USB 2.0 (souris, imprimante, PDA, appareil photo).
5. Ports USB 3.0. Ces ports USB (Universal Serial Bus) 3.0 permettent de connecter des périphériques disposant de ports USB 3.0 (souris, imprimante, PDA, appareil photo).

• NE PAS connecter de clavier / souris USB 3.0 lors de l'installation de Windows®.
• En raison de certaines limitations du contrôleur USB 3.0, les périphériques USB 3.0 ne peuvent être utilisés que sous environnement Windows® et après l'installation du pilote USB 3.0.
• Les périphériques USB 3.0 ne peuvent être utilisés que comme dispositifs de stockage des données.
• s USB 3.0 disponibles pour obtenir des performances.
• Bouton de réinitialisation. Appuyez sur ce bouton pour redémarrer l'ordinateur.
• LED disque dur. Ce voyant lumineux s'allume lorsque le disque dur fonctionne.
• LED d'alimentation. Ce voyant lumineux s'allume lorsque l'ordinateur est sous tension.
• Bouton d'alimentation. Appuyez sur ce bouton pour allumer l'ordinateur.
• 2 x baies pour lecteurs 3.5 pouces. Ces baies sont destinées à l'installation de disques durs ou de lecteurs de cartes mémoire de 3.5 pouces.

BM6835

1. 2 x baies pour lecteurs 5.25 pouces. Ces baies sont destinées à l'installation de lecteurs optiques (DVD-ROM / CD-RW / DVD-RW) de 5.25 pouces.
2. Bouton d’éjection. Appuyez sur ce bouton pour éjecter le plateau du lecteur optique.
3. Baie pour lecteur optique (vide). Permet d'installer un lecteur optique additionnel.
4. LED disque dur. Ce voyant lumineux s'allume lorsque le disque dur fonctionne.
5. Bouton d'alimentation. Appuyez sur ce bouton pour allumer l'ordinateur.

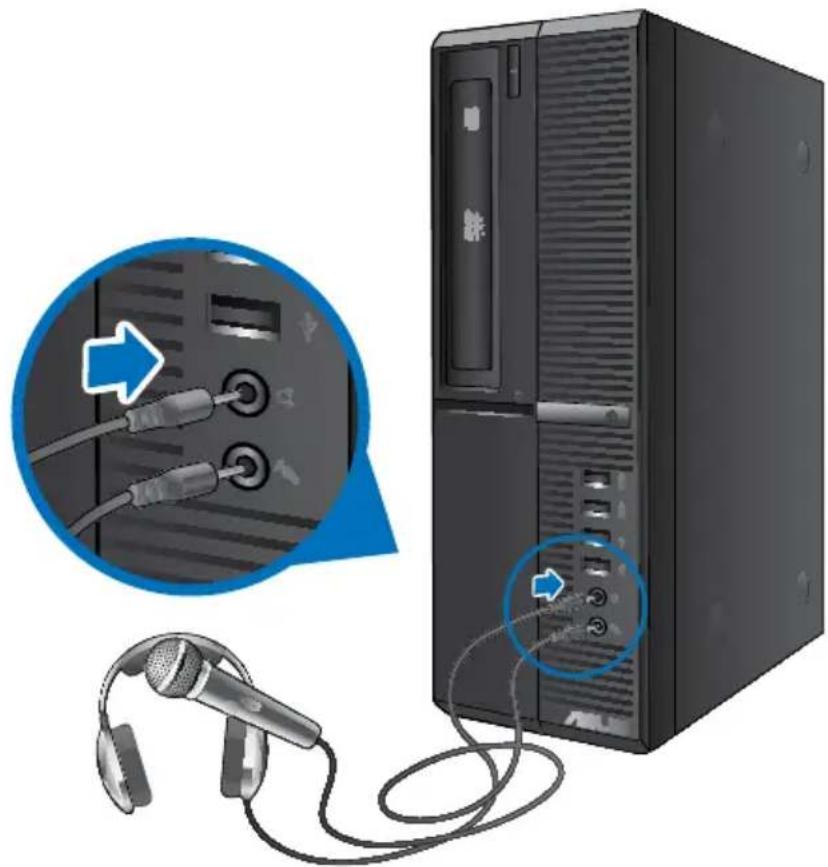

6. Port microphone. Port de connexion d'un micro.
7. Port casque. Se connecte à des écouteurs stéréo ou à une paire d'enceintes.
8. Ports USB 2.0. Ces ports USB (Universal Serial Bus) 2.0 permettent de connecter des périphériques disposant de ports USB 2.0 (souris, imprimante, PDA, appareil photo).
9. Ports USB 3.0. Ces ports USB (Universal Serial Bus) 3.0 permettent de connecter des périphériques disposant de ports USB 3.0 (souris, imprimante, PDA, appareil photo).

• NE PAS connecter de clavier / souris USB 3.0 lors de l'installation de Windows
• En raison de certaines limitations du contrôleur USB 3.0, les périphériques USB 3.0 ne peuvent être utilisés que sous environnement Windows® et après l'installation du pilote USB 3.0.
• Les périphériques USB 3.0 ne peuvent être utilisés que comme dispositifs de stockage des données.
• Il est fortement recommandé de connecter vos périhériques USB 3.0 à l'un des ports USB 3.0 disponibles pour obtenir de bonnes performances.

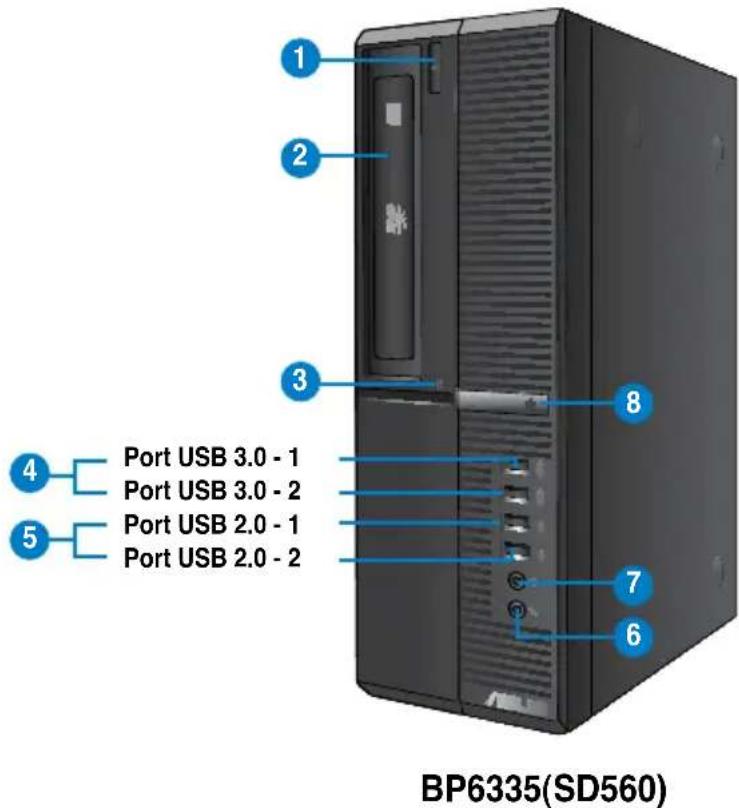

1. Bouton d’éjection. Appuyez sur ce bouton pour éjecter le plateau du lecteur optique.
2. Baie pour lecteur 5.25 pouces. Cette baie est destinée à l'installation d'un lecteur optique (DVD-ROM / CD-RW / DVD-RW) de 5.25 pouces.
3. LED disque dur. Ce voyant lumineux s'allume lorsque le disque dur fonctionne.
4. Ports USB 3.0. Ces ports USB (Universal Serial Bus) 3.0 permettent de connecter des périphériques disposant de ports USB 3.0 (souris, imprimante, PDA, appareil photo).

• NE PAS connecter de clavier / souris USB 3.0 lors de l'installation de Windows®.
• En raison de certaines limitations du contrôleur USB 3.0, les périphériques USB 3.0 ne peuvent être utilisés que sous environnement Windows® et après l'installation du pilote USB 3.0.
• Les périphériques USB 3.0 ne peuvent être utilisés que comme dispositifs de stockage des données.
• Il est fortement recommendé de connecter vos périhériques USB 3.0 à l'un des ports USB 3.0 disponibles pour obtenir deailles performances.
• Ports USB 2.0. Ces ports USB (Universal Serial Bus) 2.0 permettent de connecter des périphériques disposant de ports USB 2.0 (souris, imprimante, PDA, appareil photo).
• Port microphone. Ce port permet de connecter un micro.
• Port casque. Se connecte à des écouteurs stéréo ou à une paire d'enceintes.
• Bouton d'alimentation. Appuyez sur ce bouton pour allumer l'ordinateur.

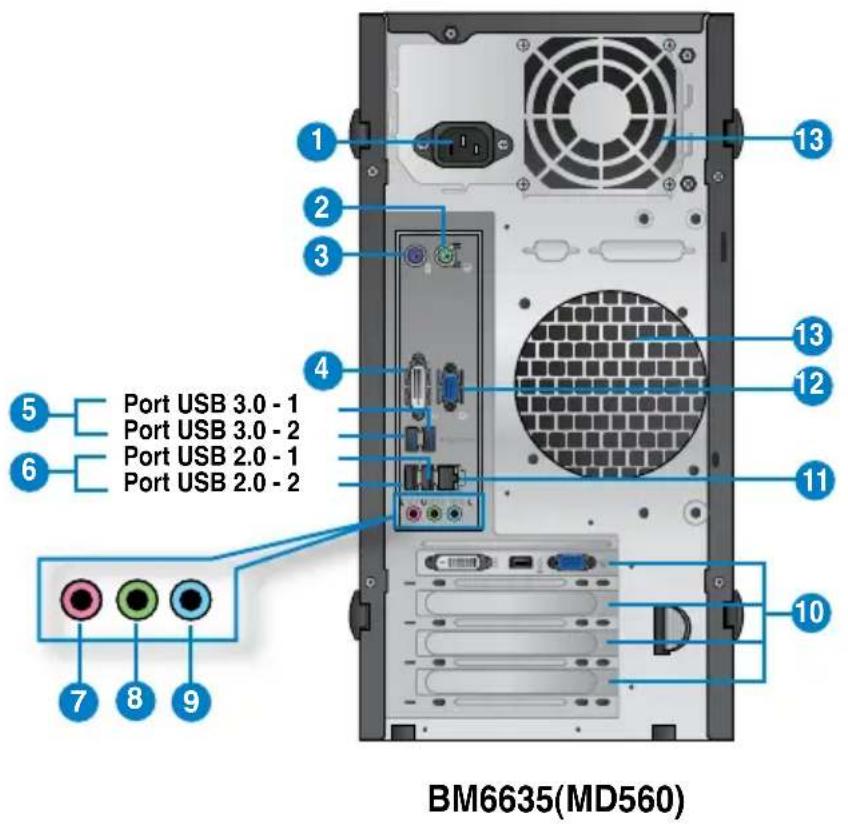

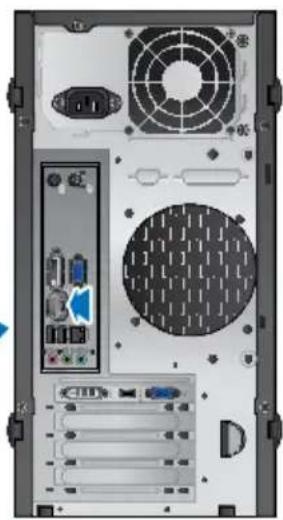

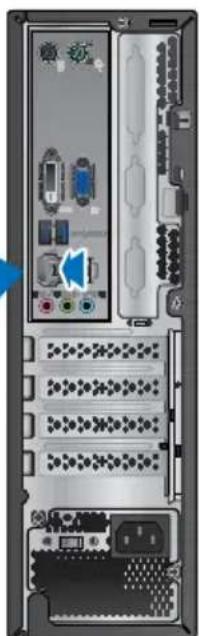

Panneau arrêté

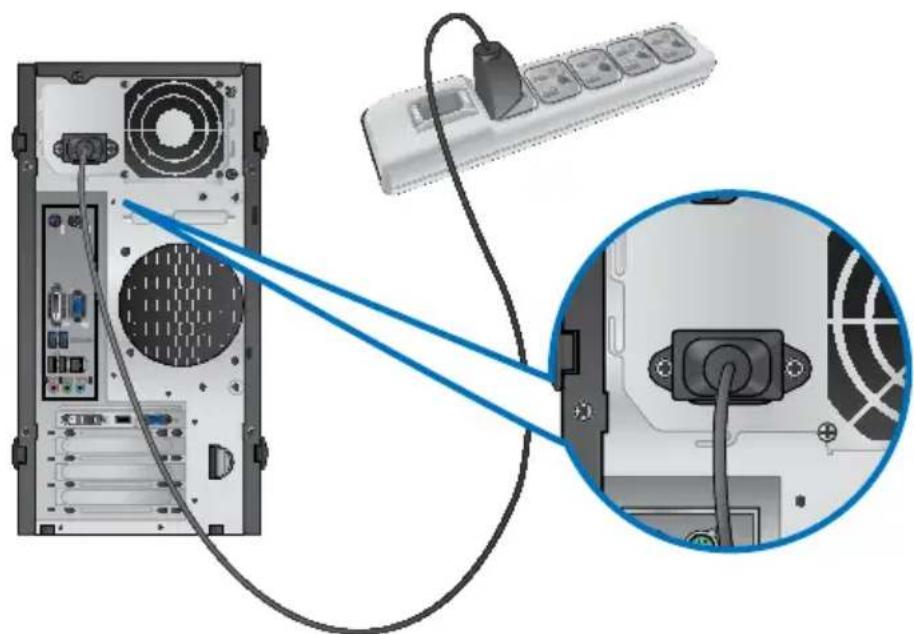

1. Connecteur d'alimentation. Branchez le cordon d'alimentation sur ce connecteur.
2. Port souris PS/2 (vert). Ce port est destiné à la connexion d'une souris PS/2.
3. Port clavier PS/2 (mauve). Ce port est destiné à la connexion d'un clavier PS/2.

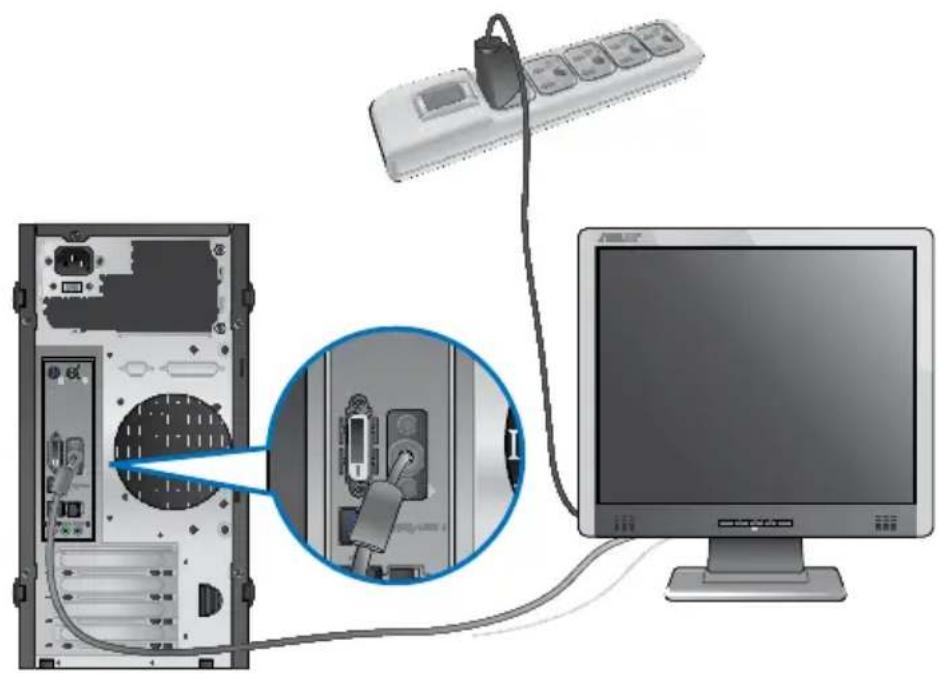

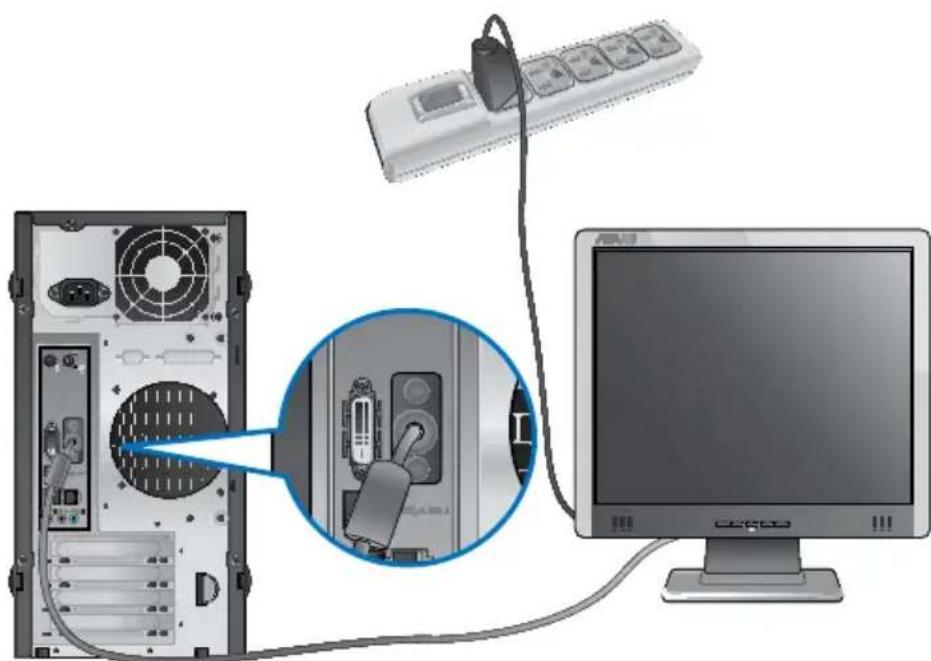

4. Port DVI-D Port CVee (compatible HDCP) permet de connecter un moniteur DVI-D ou tout autre équipement doté d'un connecteur DVI-D.
5. Ports USB 3.0. Ces ports USB (Universal Serial Bus) 3.0 permettent de connecter des périphériques disposant de ports USB 3.0.

• NE PAS connecter de clavier / souris USB 3.0 lors de l'installation de Windows®.
• En raison de certaines limitations du contrôleur USB 3.0, les périphériques USB 3.0 ne peuvent être utilisés que sous environnement Windows et après l'installation du pilote USB 3.0.
• Les périphériques USB 3.0 ne peuvent être utilisés que comme dispositifs de stockage des données.
• s USB 3.0 disponibles pour Obtenir de performances.
• Ports USB 2.0. Ces ports USB (Universal Serial Bus) 2.0 permettent de connecter des périphériques disposant de ports USB 2.0 (souris, imprimante, PDA, appareil photo).
• Port microphone (rose). Ce port permet de connecter un microphone.
• Port de sortie audio (vert). Ce port permet de connecter un casque audio ou un haut-parleur. En configuration audio 4, 6 ou 8 canaux, ce port se connecte aux haut-parleurs avant d'un système d'enceintes.
• Port d'entrée audio (bleu clair). Ce port permet de connecter un lecteur CD/DVD ou toute autre source audio.

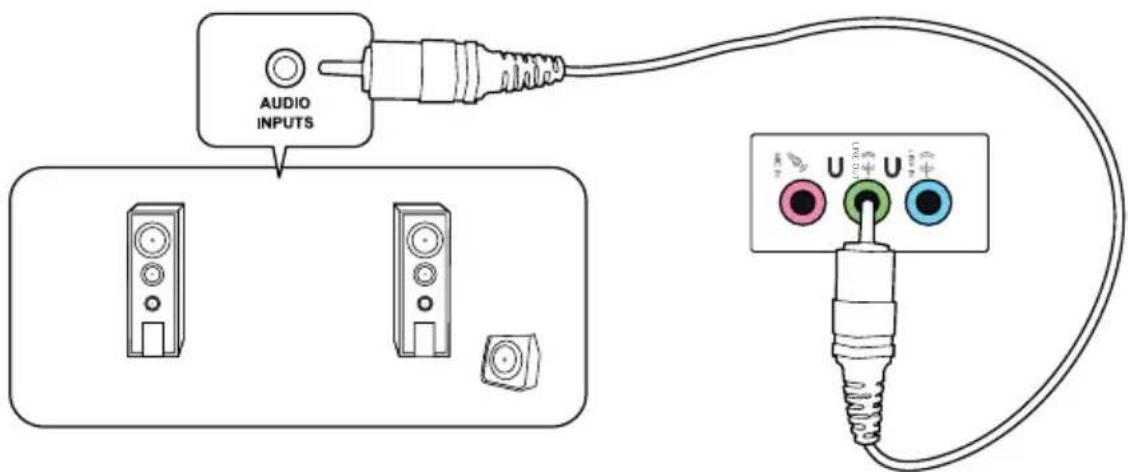

Reportez-vous au tableau de configuration audio ci-dessous pour une description de la fonction des ports audio en configuration 2, 4, 6 ou 8 canaux.

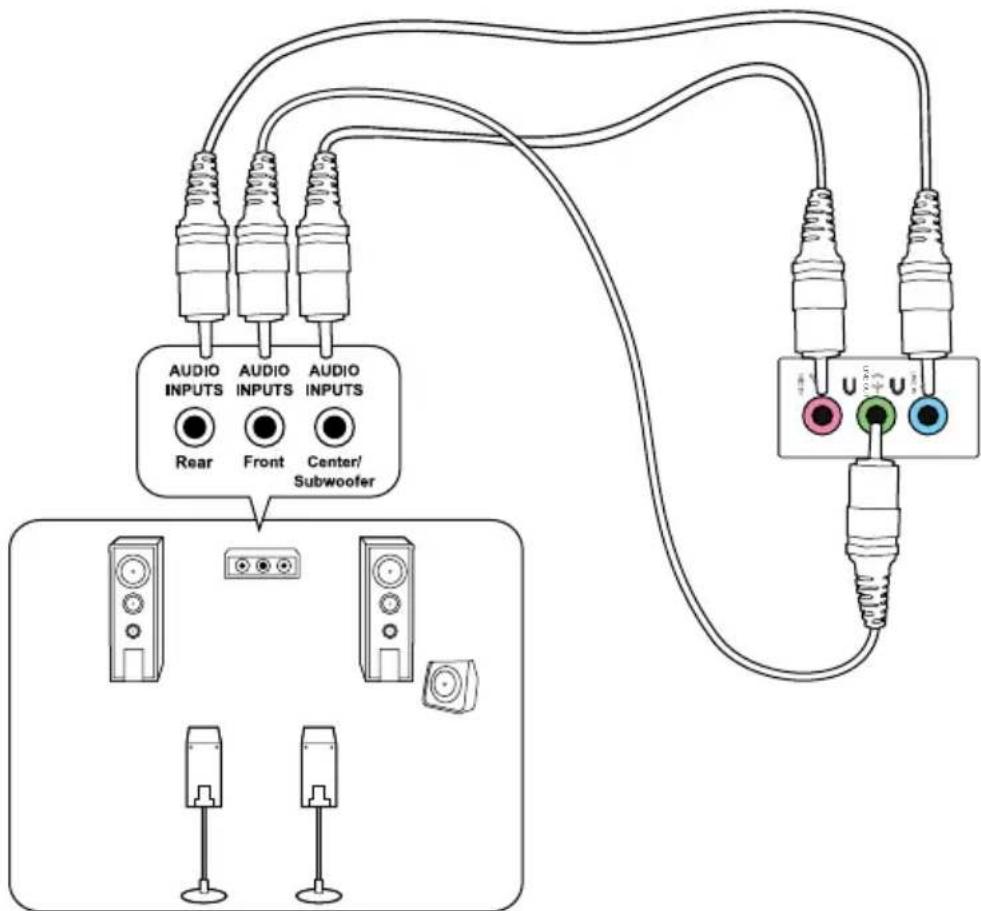

Configurations audio 2, 4, 6 et 8 canaux

Port Casque/2 canaux 4 canaux 6 canaux 8 canaux
Bleu clair (Panneau arrière)	Entrée audio	Sortie haut-parleurs arrières	Sortie haut-parleurs arrières	Sortie haut-parleurs arrières
Vert (Panneau arrière)	Sortie audio	Sortie haut-parleurs avants	Sortie haut-parleurs avants	Sortie haut-parleurs avants
Rose (Panneau arrière)	Entrée micro	Entrée micro	Haut-parleur central/Caisson de basse	Haut-parleur central/Caisson de basse
Vert (En façade)	-	-	-	Sortie haut-parleurs latéraux

1. Supports métalliques pour insérer une carte d'extension.

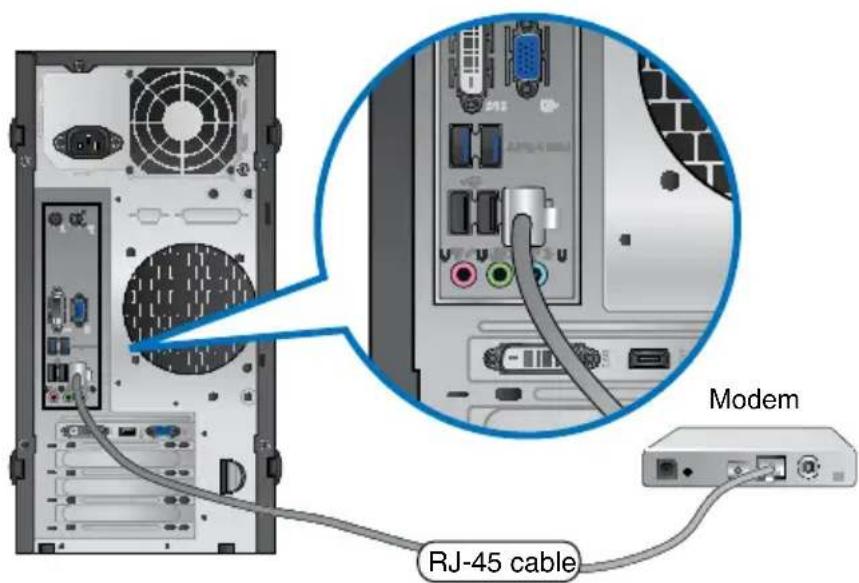

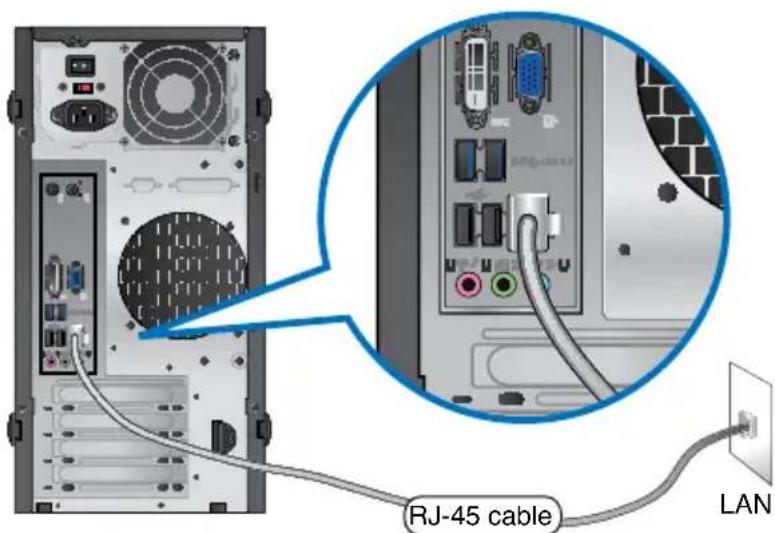

2. Port réseau (RJ-45). Ce port permet une connexion Gigabit à un réseau local par le biais d'un hub réseau.

Indicateurs LED réseau

LED Activité/Lien		LED vitesse
État	Description	État	Description
ÉTEINTE	Pas de lien	ÉTEINTE	Connexion 10Mbps
ORANGE	Lié	ORANGE	Connexion 100Mbps
CLIGNOTANTE	Activité de donnéesées	VERTE	Connexion 1Gbps

LED ACT / LED LIEN VITESSE

Port reseau

1. Port VGA. Ce port permet de connecter un moniteur VGA ou tout autre équipement doté d'un connecteur VGA.
2. Bouches d'aération Boebsdauer chassis permettent la ventilation de l'air.

NE PAS couvrir les bouches d'aération du châssis

BM6835

1. Interrupteur d'alimentation. Déplacez cet interrupteur pour alimenter ou non l'ordinateur en courant électrique.
2. Interrupteur de sélection du voltage. Placez cet interrupteur sur le voltage approprié à votre région. Si le voltage de votre région est compris entre 100 et 127V, positionnez l'interrupteur sur 115V. Si le voltage de votre région est compris entre 200 et 240V, positionnez l'interrupteur sur 230V.

La sélection d'un type de voltage incorrect peut sérieusement endommager votre ordinateur.

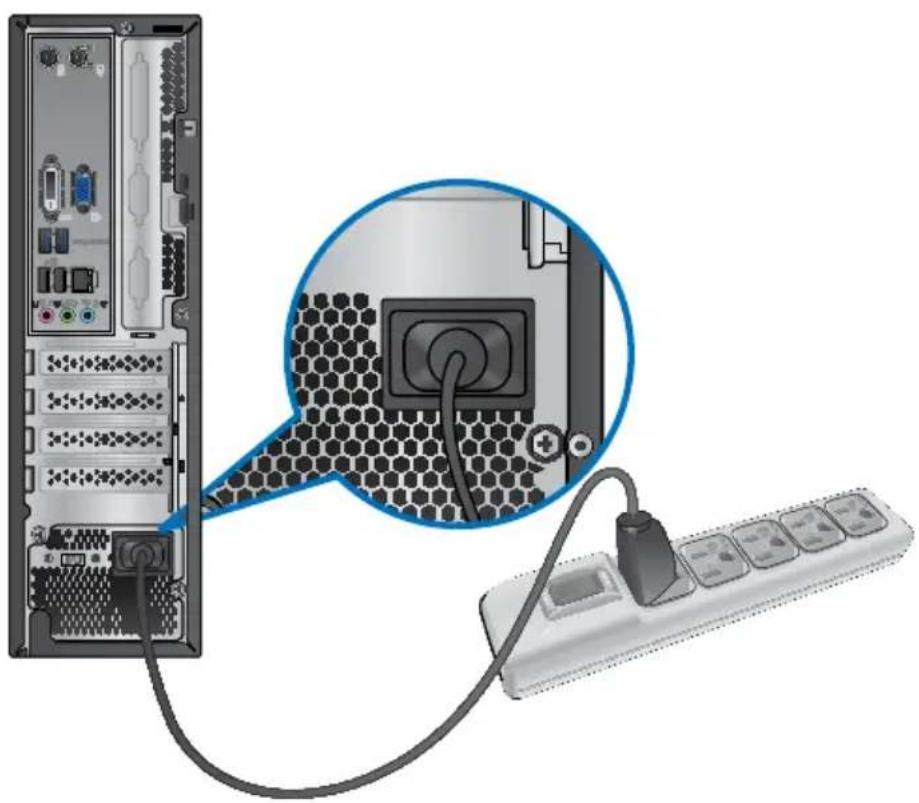

1. Connecteur d'alimentation. Branchez le cordon d'alimentation sur ce connecteur.
2. Port souris PS/2 (vert). Ce port est destiné à la connexion d'une souris PS/2.
3. Port clavier PS/2 (mauve). Ce port est destiné à la connexion d'un clavier PS/2.

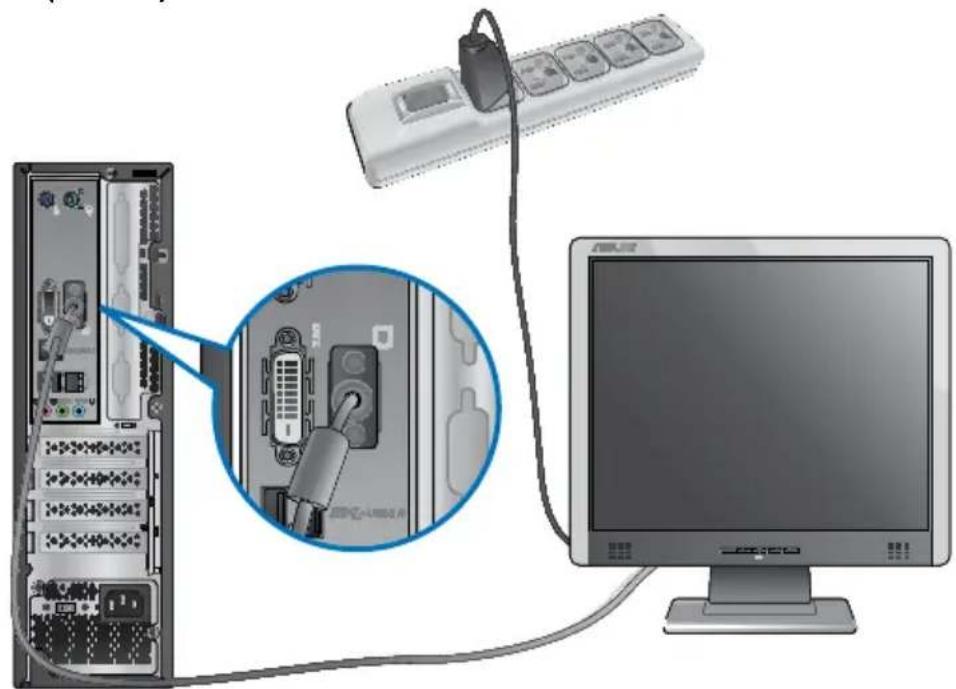

4. Port DVI-D Port DvH (compatible HDCP) perme
5. Ports USB 3.0. Ces ports USB (Universal Serial Bus) 3.0 permettent de connecter des péripériques disposant de ports USB 3.0.
6. NE PAS connecter de clavier / souris USB 3.0 lors de l'installation de Windows®.
7. En raison de certaines limitations du contrôleur USB 3.0, les périphériques USB 3.0 ne peuvent être utilisés que sous environnement Windows® et après l'installation du pilote USB 3.0.
8. Les périphériques USB 3.0 ne peuvent être utilisés que comme dispositifs de stockage des données.
9. s USB 3.0 disponibles pour obtenir des performances.
10. Ports USB 2.0. Ces ports USB (Universal Serial Bus) 2.0 permettent de connecter des périphériques disposant de ports USB 2.0 (souris, imprimante, PDA, appareil photo).
11. Port microphone (rose). Port de sortie audio (rose) permet de connecter un microphone.
12. Port de sortie audio (vert). Ce port permet de connecter un casque audio ou un haut-parleur. En configuration audio 4, 6 ou 8 canaux, ce port se connecte aux haut-parleurs avant d'un système d'enceintes.
13. Port d'entrée audio (bleu clair). Ce port permet de connecter un lecteur CD/DVD ou toute autre source audio.

Reportez-vous au tableau de configuration audio pour une description de la fonction des ports audio en configuration 2, 4, 6 ou 8 canaux.

Configurations audio 2, 4, 6 et 8 canaux

Port Casque/2 canaux 4 canaux 6 canaux 8 canaux
Bleu clair (Panneau arrière)	Entrée audio	Sortie haut-parleurs arrières	Sortie haut-parleurs arrières	Sortie haut-parleurs arrières
Vert (Panneau arrière)	Sortie audio	Sortie haut-parleurs avants	Sortie haut-parleurs avants	Sortie haut-parleurs avants
Rose (Panneau arrière)	Entrée micro	Entrée micro	Haut-parleur central/Caisson de basse	Haut-parleur central/Caisson de basse
Vert (En façade)	-	-	-	Sortie haut-parleurs latéraux

1. Supports métalliques. Retirez ces supports métalliques pour insérer une carte d'extension.
2. Port réseau (RJ-45). Ce port permet une connexion Gigabit à un réseau local par le biais d'un hub réseau.

Indicateurs LED réseau

LED Activité/Lien		LED vitesse
État	Description	État	Description
ÉTEINTE	Pas de lien	ÉTEINTE	Connexion 10Mbps
ORANGE	Lié	ORANGE	Connexion 100Mbps
CLIGNOTANTE	Activité de données	VERTE	Connexion 1Gbps

1. Bouches d’aération. Ces ouvertures du châssis permettent la ventilation de l’air.

NE PAS couvrir les bouches d'aération du châssis

1. Port VGA. Ce port permet de connecter un moniteur VGA ou tout autre équipement doté d’un connecteur VGA.

1. Port souris PS/2 (vert). Ce port est destiné à la connexion d'une souris PS/2.
2. Port clavier PS/2 (mauve). Ce port est destiné à la connexion d'un clavier PS/2.
3. Port DVI-D Port CDV (compatible HDCP) permet de connecter un moniteur DVI-D ou tout autre équipement doté d'un connecteur DVI-D.
4. Ports USB 3.0. Ces ports USB (Universal Serial Bus) 3.0 permettent de connecter des périphériques disposant de ports USB 3.0.

• NE PAS connecter de clavier / souris USB 3.0 lors de l'installation de Windows
• En raison de certaines limitations du contrôleur USB 3.0, les périphériques USB 3.0 ne peuvent être utilisés que sous environnement Windows et après l'installation du pilote USB 3.0.
• Les périphériques USB 3.0 ne peuvent être utilisés que comme dispositifs de stockage des données.
• s USB 3.0 disponibles pour Obtenir de performances.
• Ports USB 2.0. Ces ports USB (Universal Serial Bus) 2.0 permettent de connecter des périphériques disposant de ports USB 2.0 (souris, imprimante, PDA, appareil photo).
• Port microphone (rose). Ce port permet de connecter un microphone.
• Port de sortie audio (vert). Ce port permet de connecter un casque audio ou un haut-parleur. En configuration audio 4, 6 ou 8 canaux, ce port se connecte aux haut-parleurs avant d'un système d'enceintes.
• Port d'entrée audio (bleu clair). Ce port permet de connecter un lecteur CD/DVD ou toute autre source audio.

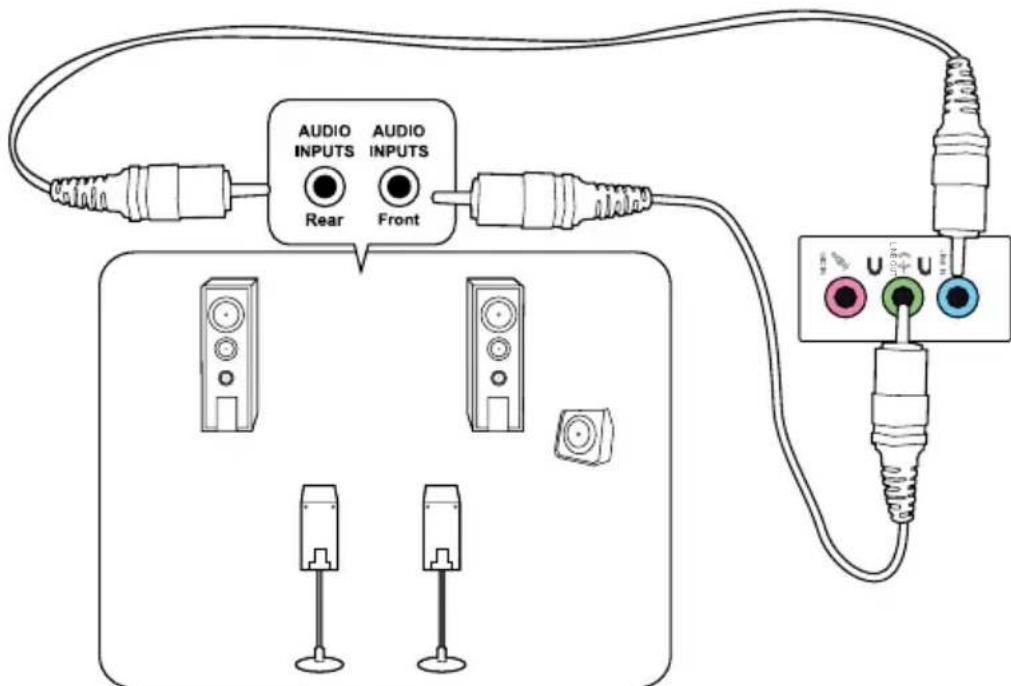

Reportez-vous au tableau de configuration audio ci-dessous pour une description de la fonction des ports audio en configuration 2, 4, 6 ou 8 canaux.

Configurations audio 2, 4, 6 et 8 canaux

Port Casque/2 canaux 4 canaux		6 canaux	8 canaux
Bleu clair (Panneau arrière)	Entrée audio	Sortie haut-parleurs arrières	Sortie haut-parleurs arrières	Sortie haut-parleurs arrières
Vert (Panneau arrière)	Sortie audio	Sortie haut-parleurs avants	Sortie haut-parleurs avants	Sortie haut-parleurs avants
Rose (Panneau arrière)	Entrée micro	Entrée micro	Haut-parleur central/Caisson de basse	Haut-parleur central/Caisson de basse
Vert (En façade)	-	-	-	Sortie haut-parleurs latéraux

1. Supports métalliques. Retirez ces supports métalliques pour insérer une carte d'extension.
2. Interrupteur de sélection du voltage. Placez cet interrupteur sur le voltage approprié à votre région. Si le voltage de votre région est compris entre 100 et 127V, positionnez l'interrupteur sur 115V. Si le voltage de votre région est compris entre 200 et 240V, positionnez l'interrupteur sur 230V.

La sélection d'un type de voltage inapproprié peut SERIEUSEMENT endommager votre ordinateur

1. Bouches d’aération. Ces ouvertures du châssis permettent la ventilation de l’air.

NE PAS couvrir les bouches d'aération du châssis

1. Connecteur d'alimentation. Branchez le cordon d'alimentation sur ce connecteur.
2. Port réseau (RJ-45). Porceeae(Rt45)e connexion Gigabit à un réseau local par le biais d'un hub réseau. LED ACT/LED

Indicateurs LED réseau

LED Activité/Lien		LED vitesse
État	Description	État	Description
ÉTEINTE	Pas de lien	ÉTEINTE	Connexion 10Mbps
ORANGE	Lié	ORANGE	Connexion 100Mbps
CLIGNOTANTE	Activité de données	VERTE	Connexion 1Gbps

1. Port VGA. Port VGA permet de connecter un moniteur VGA ou tout autre équipement doté d'un connecteur VGA.

Configurer votre ordinateur

Cette section vous offre des informations sur la connexion des composants principaux de l'ordinateur tels que le moniteur, le clavier, la souris et le cordon d'alimentation.

Connecter un moniteur externe

Utiliser la carte graphique ASUS (disponible sur une sélection de modèles)

Pour connecter un moniteur externe à la carte graphique ASUS :

1. Connectez votre moniteur à l'un des ports d'affichage de la carte graphique ASUS.
2. Connectez le moniteur à une source d'alimentation.

BM6635(MD560)

BM6835

BP6335(SD560)

• Si votre ordinateur est fourni avec une carte graphique, celle-ci est définie par défaut comme source d'affichage primaire dans le BIOS. Veillez donc à connecter votre moniteur à l'un des ports d'affichage disponibles sur la carte graphique.
• Pour connecter plusieurs moniteurs à votre ordinateur, consultez la section Connecter plusieurs périphériques d'affichage du Chapitre 3 de ce manuel pour plus de détails.

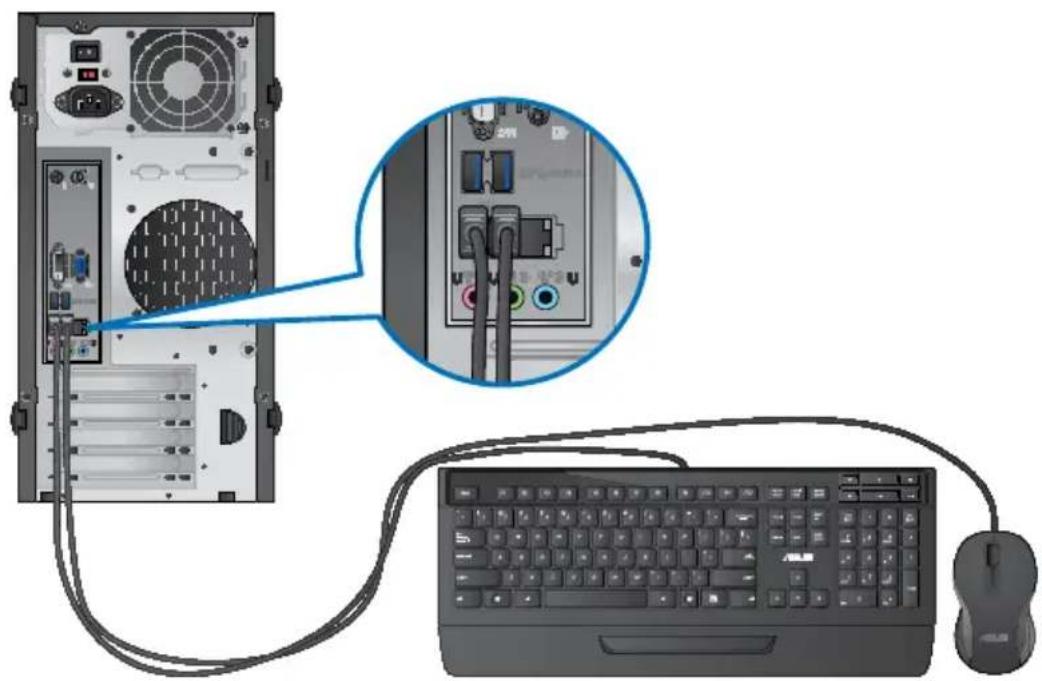

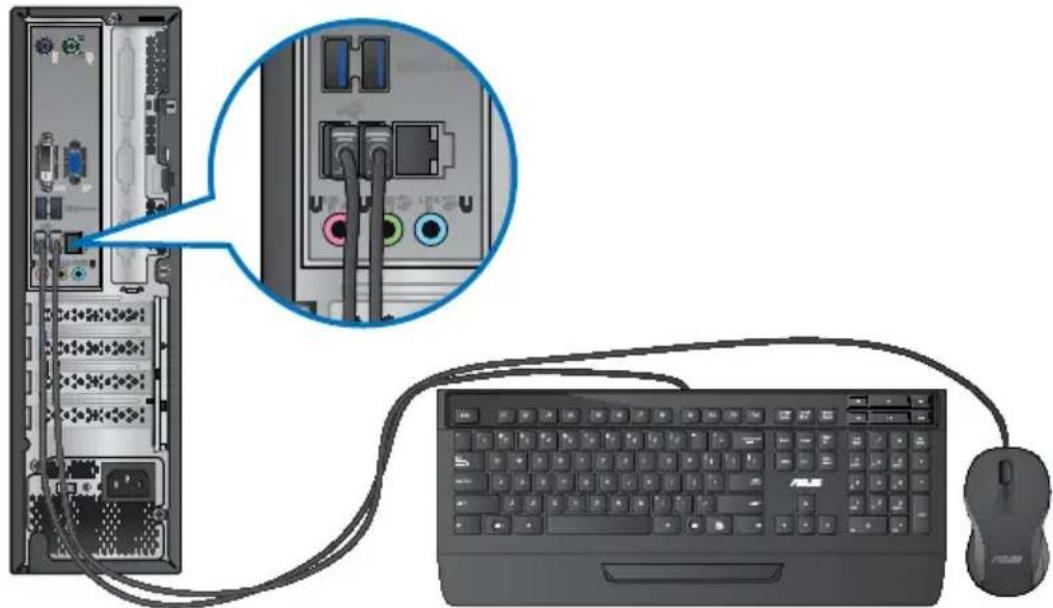

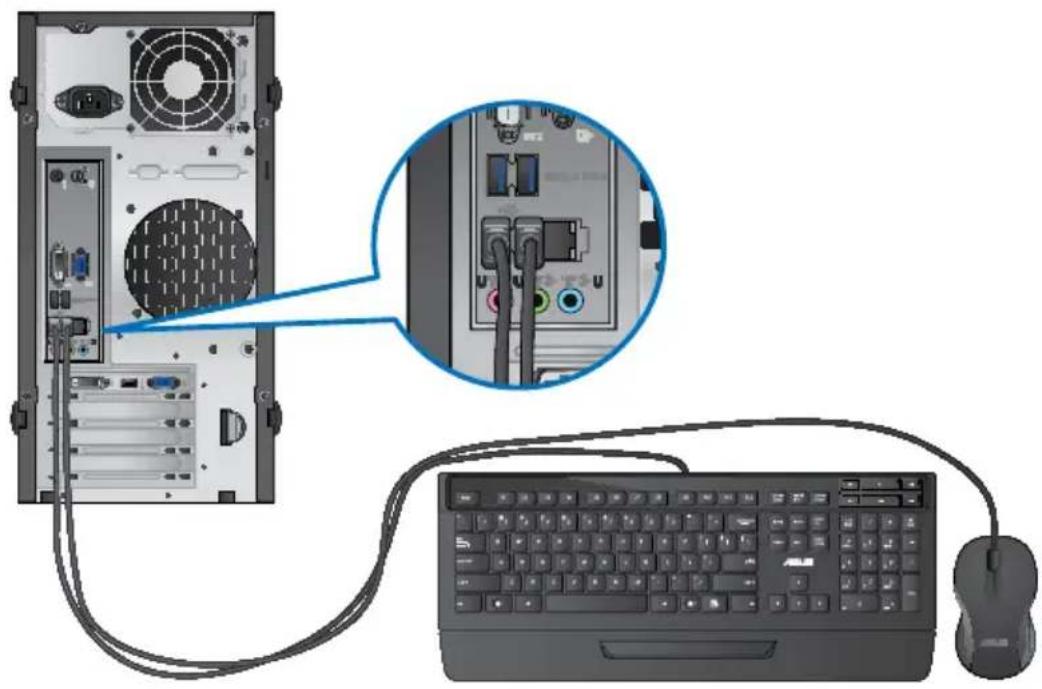

Connecter un clavier et une souris USB

Connectez un clavier et/ou une souris USB aux ports USB situés à l'arrière de votre ordinateur.

Connecter le cordon d'alimentation

Connectez une extrémité du cordon d'alimentation au connecteur d'alimentation situé à l'arrière de votre ordinateur et l'autre extrémité à une prise électrique.

Allumer ou éteindre l'ordinateur

Cette section décrit comment éteindre ou allumer votre ordinateur.

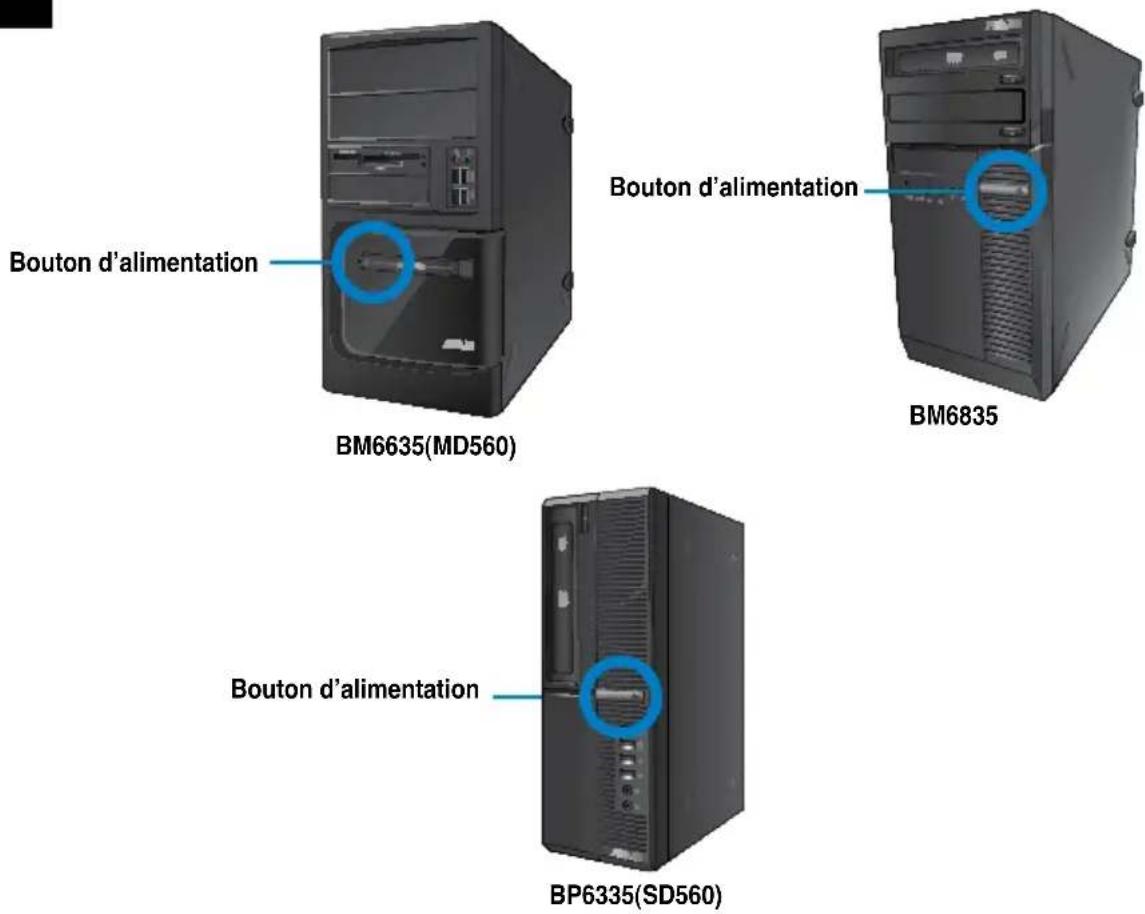

Pour allumer votre ordinateur :

1. Placez l'ordinateur sous tension en mettant l'interrupteur d'alimentation sur la position "I",
2. Allumez votre moniteur.
3. Appuyez sur le bouton d'alimentation pour mettre en route l'ordinateur.

1. Patientez le temps que le système d'exploitation se charge automatiquement.

Pour éteindre notre ordinateur :

1. Fermez toutes les applications en cours d'exécution.
2. Cliquez sur dans le Bureau de Windows
3. Cliquez sur Arrêter pour fermer le système d'exploitation.

Démarrer pour la première fois

Lorsque vous démarrez votre ordinateur pour la première fois, une série d’écrans apparaisent pour vous guider dans la configuration des paramètres de base du système d’exploitation Windows® 7.

Pour démarrer pour la première fois :

1. Allumez votre ordinateur. Patientez quelques minutes jusqu'à ce que l'écran Configurer Windows apparaisse.
2. Dans le menu déroulant, Sélectionnez votre langue. Cliquez sur Suivant.
3. Dans les menus déroulants, Sélectionnez votre Pays ou région, Formats d'heures et monétaires et Disposition du clavier. Cliquez sur Suivant.
4. Entrez un identifiant unique dans les champs nom d'utilisateur et nom de l'ordinateur. Cliquez sur Suivant.
5. Entrez les informations nécessaires à la configuration du mot de passe, puis cliquez sur Suivant. Vous pouvez aussi cliquer sur Suivant pour ignorer cette étape.

Si vous souhaitez définir un mot de passe, reportez-vous à la section Configurer un compte d'utilisateur et un mot de passe de ce chapitre.

1. Lisez attentivement les termes du contrat de licence. Cochez J'accepte les termes du contrat de licence, puis cliquez sur Suivant.
2. Sélectionnez Utiliser les paramètres recommandés ou Installer uniquement les mises à jour importantes pour configurer les paramètres de sécurité de votre ordinateur. Pour ignorer cette étape, sélectionnez Me redemander ultérieurement.
3. Vérifiez vos paramètres de date et d'heure. Cliquez sur Suivant. Le système charge les nouveaux paramètres et redémarre. Vous pouvez dès lors commencer à utiliser votre ordinateur.

Utiliser le bureau de windows® 7

Cliquez sur l'icône Démarrer > Aide et support pour obtenir plus d'informations sur Windows® 7.

Utiliser le menu démarrer

Le menu Démarrer vous donne accès aux programmes, utilitaires et autres outils utiles pour votre ordinateur. Il permet également d'obtenir plus d'informations sur Windows 7 par le biais de la fonctionnalité Aide et support.

Lancer des éléments du menu démarrer

Pour exécuter un élément du menu Démarrer :

1. Dans la barre des tâches de Windows

Cliquez sur l'icône Démarrer

1. Dans le menu Démarrer, sélectionnez l'objet à exécuter.

Vous pouvez épinner les programmes que vous souhaitez voir apparaître dans le menu Démarrer. Pour plus de détails, référez-vous à la section Épingler des programmes dans le menu Démarrer ou la barre des tâches de ce chapitre.

Utiliser l'élément mise en route

La fonctionnalité Mise en route du menu Démarrer contient des informations sur les tâches de base comme la personnalisation de Windows®, l'ajout de nouveaux utilisateurs et le transfert de fichiers pour vous aider à vous familiariser avec Windows® 7.

Pour utiliser la fonctionnalité mise en route :

1. Dans la barre des tâches de Windows, menu Démarrer.

®, cliquez sur l'icône Démarrer pour ouvrir le

1. Sélectionnez Mise en route
2. La liste des tâches disponibles apparaît.
3. Sélectionnez une tâche.

Utiliser la barre des tâches

La barre des tâches vous permet de démarrer et de générer les programmes ou outils installés sur votre ordinateur.

Pour lancer un programme depuis la barre des tâches :

• Dans la barre des tâches de Windows

®, cliquez sur une icône pour lancer le

programme/utilitaire associé. Cliquez de nouveau sur l'icône pour masquer le programme.

Veuillez épinger les programmes que vous souhaitez voir apparaître dans la barre des tâches. Pour plus de détails, référez-vous à la section Épingler des programmes dans le menu Démarrer ou la barre des tâches de ce chapitre.

Épingler des éléments dans la liste des liens

Lorsque vous faites un clic droit sur une icône de la barre des tâches, une liste apparait pour offrir un accès rapide à certains liens des programmes ou éléments. Vous pouvez épinger divers éléments dans la liste de liens comme la liste de vos sites Web favoris, les dossiers fréquemment utilisés ou vos fichiers multimédia préférés.

Pour épinger des éléments à la liste de liens :

1. Dans la barre des tâches, faites un clic droit sur une icône.
2. Dans la liste des liens, faites un clic droit sur l'objet à épingler, puis sélectionnez Épingler à cette liste.

Pour détacher des éléments de la liste de liens :

1. Dans la barre des tâches, faites un clic droit sur une icône.
2. Dans la liste des liens, faites un clic droit sur l'objet à supprimer de la liste des liens, puis sélectionnez Déatcher de cette liste.

Épingler des programmes au menu démarrer ou à la barre des tâches

Pour épigner des programmes au menu Démarrer ou à la barre des tâches :

1. Dans la barre des tâches de Windows menu Démarrer. ©, cliquez sur l'icône Démarrer pour ouvrir le
2. Faites un clic droit sur l'élément à épingler au menu Démarrer ou à la barre des tâches.
3. Sélectionnez Épingler à la barre des tâches ou Épingler au menu Démarrer.

Vous pouvez aussi faire un clic droit sur l'icône d'un programme en cours d'exécution dans la barre des tâches, puis sélectionner Épingler ce programme à la barre des tâches.

Détacher des programmes du menu démarrer

Pour détacher des programmes du menu Démarrer :

1. Dans la barre des tâches de Windows®, cliquez sur l'icône Démarrer pour ouvrir le menu Démarrer.
2. Dans le menu Démarrer, faites un clic droit sur le programme à détacher, puis sélectionnez Supprimer de cette liste.

Détacher des programmes de la barre des tâches

Pour détacher des programmes de la barre des tâches :

1. Dans la barre des tâches, faites un clic droit sur le programme à supprimer, puis sélectionnez Détacher ce programme de la barre des tâches.

Utiliser la zone de notification

Par défaut, la zone de notification affiche les trois icônes suivantes :

P	Centre de maintenance Cliquez sur cette icône pour afficher tous les messages d'alerte/alertifications et ouvrir le Centre de maintenance Windows®.
	Connexion réseau Cette icône affiche l'état et la puissance du signal de la connexion avec ou sans fil.
	Volume Cliquez sur cette icône pour ajuster le volume.

Afficher une notification d'alerte

Pour afficher une notification d'alerte :

• Cliquez sur l'icône

P, puis cliquez sur le message pour l'ouvrir.

Pour plus de détails, reportez-vous à la section Utiliser le Centre de maintenance Windows® de ce chapitre.

Personnaliser les icônes et les notifications

Vous pouvez choisir d'afficher ou de masquer les icônes et les notifications de la barre des tâches ou de la zone de notification.

Pour personnaliser les icônes et les notifications :

1. Dans la zone de notification, cliquez sur l'icône

1. Cliquez sur Personnaliser.
2. Dans le menu déroulant, sélectionnez le comportement de chaque icône ou élément.

Utiliser windows® explorer

Windows Explorer vous permet de visualiser, gérer et organiser vos fichiers et dossiers.

Lancer windows explorer

Pour démarrer Windows Explorer :

1. Dans la barre des tâches de Windows, cliquez sur l'icône Démarrer menu Démarrer.

pour ouvrir le

1. Cliquez sur Ordinateur pour lancer Windows Explorer.

Explorer les fichiers et les dossiers

Pour explorer les fichiers et les dossiers de votre ordinateur :

1. Lancez Windows Explorer.
2. Localisez vos données à partir du volet de navigation ou d'affichage.
3. Dans la barre de navigation, cliquez sur la flèche pour afficher le contenu du disque dur ou du dossier.

Personnaliser l'affiche des fichiers/dossiers

Pour personnaliser l'affichage de vos fichiers/dossiers :

1. Lancez Windows Explorer.
2. Localisez vos données à partir du volet de navigation.
3. Dans la barre d'outils, cliquez sur Icone Affichage
4. Dans le menu Affichage, déplacez le curseur pour sélectionner le mode d'affichage à utiliser.

Vous pouvez aussi cliquer n'importe où sur le volet d'affichage, cliquer sur Affichage, et sélectionner le type d'affichage désiré.

Organiser vos fichiers

Pour organiser vos fichiers :

1. Lancez Windows Explorer.
2. Dans le champ Organiser par, cliquez pour afficher le menu déroulant.
3. Sélectionnez le type d'organisation désiré.

Trier vos fichiers

Pour trier vos fichiers :

1. Lancez Windows Explorer.
2. Faites un clic droit n'importe où sur le volet d'affichage.
3. Dans le menu contextuel apparaissant à l'écran, Sélectionnez Trier par, puis Sélectionnez la méthode de tri désirée.

Grouper vos fichiers

Pour grouper vos fichiers :

1. Lancez Windows Explorer.
2. Faites un clic droit n'importe où sur le volet d'affichage.
3. Dans le menu contextuel apparaissant à l'écran, Sélectionnez Regrouper par, puis Sélectionnez la méthode de groupage désirée.

Créer un nouveau dossier

Pour créer un nouveau dossier :

1. Lancez Windows Explorer.
2. Dans la barre d'outils, cliquez sur Nouveau dossier
3. Spécifiez un nom pour le nouveau dossier.

Vous pouvez aussi faire un clic droit n'importe où sur le volet d'affichage et cliquer sur Nouveau > Dossier.

Configurer une sauvegarde

Pour configurer une sauvegarde :

1. Cliquez sur

Tous les programmes > Maintenance > Sauvegarder et restaurer.

1. Cliquez sur

Configurer la sauvegarde. Cliquez sur Suivant.

1. Sélectionnez l'emplacement de sauvegarde. Cliquez sur

Suivant.

1. Sélectionnez Laissez Windows désir (récommandé) mode de sauvegarde.

ou Me laisser désirer comme

Si vous sélectionnez Laisser Windows désir, Windows ne sauvegardera pas les programmes, les fichiers au format FAT, les fichiers contenus dans la corbeille ou les fichiers temporaires dont la taille est supérieure ou égale à 1Go.

1. Suivez les instructions apparaissant à l'écran pour terminer le processus de sauvegarde.

Restaurer le système

La fonctionnalité Restauration du système de Windows® crée un point de sauvegarde de vos paramètres système à une certaine date et heure. Cette fonction vous permet de restaurer ou annuler les modifications apportées au système sans que cela n'affecte vos données personnelles.

Pour restaurer votre système :

1. Fermez toutes les applications en cours d'exécution.
2. Cliquez sur

• Tous les programmes > Accessoires > Outils système > système.

Restauration du système.

1. Suivez les instructions apparaissant à l'écran pour terminer le processus de restauration.

Utiliser le centre de maintenance de windows® 7

Dans le Centre de maintenance de Windows® 7, vous pourrez configurer des messages d'alerte, des informations sur la sécurité et la maintenance du système et la capacité de dépanner automatiquement certains problèmes ordinaires de l'ordinateur.

Vous pouvez personnaliser les notifications. Pour plus de détails, réferez-vous à la section Personnaliser les icônes et les notifications de ce chapitre.

Pour ouvrir le centre de maintenance de windows® 7 :

1. Pour ouvrir le Centre de maintenance de Windows 7, cliquez sur l'icône, puis cliquez sur Ouvrir le Centre de maintenance.
2. Dans le Centre de maintenance de Windows 7, sélectionnez l'une des tâches disponibles.

Utiliser windows® update

Windows Update vous permet de vérifier et installer les dernières mises à jour pour améliorer la sécurité et les performances de votre ordinateur.

Pour ouvrir windows® update :

1. Dans la barre des tâches de Windows®, menu Démarrer, cliquez sur l'icône Démarrer pour ouvrir le
2. Sélectionnez Tous les programmes > Windows Update.
3. À partir de l'écran de Windows Update, sélectionnez la tâche à effectuer.

Configurer un compte d'utilisateur et mot de passe

Vous pouvez créer des comptes d'utilisateurs et mot de passe pour les personnes utilisant l'ordinateur.

Pour configurer un compte d'utilisateur :

1. Dans la barre des tâches de Windows®, cliquez sur > Mise en route > Ajouter de nouveaux utilisateurs à mon ordinateur.
2. Sélectionnez Gérer un autre compte
3. Sélectionnez Créer un nouveau compte
4. Spécifiez le nom du nouvel utilisateur.
5. Définissez le type d'utilisateur sur Utilisateur standard ou Administrateur.
6. Une fois terminé, cliquez sur Créer un compte

Définir un mot de passe utilisateur

Pour configurer un mot de passe utilisateur :

1. Sélectionnez l'utilisateur pour lequel vous souhaitez définir un mot de passe.
2. Sélectionnez Créer un mot de passe
3. Entrez le mot de passe et confirmez-le. Définissez un indice de mot de passe.
4. Un once terminé, cliquez sur Créer un mot de passe

Activer le logiciel anti-virus

Trend Micro Internet Security est un logiciel anti-virus pré-installé sur votre ordinateur. Après l'avoir activé, vous bénéficierez d'une période d'essai de 60 jours avant que le logiciel n'expire. L'achat d'une clé de licence est nécessaire une fois la période d'essai terminée.

Pour activer trend micro internet security :

1. Exécutez l'application Trend Micro Internet Security.
2. Lisez attentivement les termes de la licence. Cliquez sur Agree & Activate
3. Entrez votre adresse e-mail et sélectionnez votre emplacement géographique. Cliquez sur Suivant.
4. Cliquez sur Finish pour terminer l'activation.

Centre d'aide et support windows®

Le centre d'Aide et de support Windows® vous guide dans l'utilisation de la plateforme Windows® 7.

Pour lancer le centre d'Aide et support Windows®, cliquez sur >Aide et support.

Assurez-vous d'être connecté à Internet pour obtenir les derniers fichiers d'aide pour Windows®.

Connecter un périphérique de stockage USB

Cet ordinateur de bureau dispose de ports USB 2.0/1.1 et USB 3.0 sur les panneaux avant et arrière. Les ports USB vous permettent de connecter des périphériques USB tels que des dispositifs de stockage.

Pour connecter un périphérique de stockage USB

• Insérez le périphérique de stockage USB sur l'un des ports USB de votre ordinateur.

Panneau avant

BM6835BM6635(MD560)

BP6335(SD560)

Panneau arrête

BM6635(MD560)

BM6835

BP6335(SD560)

Pour retirer le périphérique de stockage USB :

1. Cliquez sur l'icône

située dans la zone de notification

de Windows, puis cliquez sur Ejecter (Nom de votre disque amovible USB).

1. Lorsque le message Le matériel peut être retiré en toute sécurité apparait, déconnectez le périphérique de stockage USB de votre ordinateur.

NE PAS retirer le périphérique de stockage USB lorsque des données sont en cours de transfert. Le faire peut causer la perte de données ou endommager le périphérique de stockage USB.

Connecter un microphone ou un système de haut-parleurs

Cet ordinateur de bureau intègre un port micro et plusieurs ports audio localisés sur le panneau avant et arrière. Les ports audio situés à l'arrière de l'ordinateur permettent de configurer un système de haut-parleurs à 2, 4, 6 ou 8 canaux.

Connecter un casque audio ou un micro

BM6635(MD560)

BM6835

BP6335(SD560)

Connecter un système de haut-parleurs 2.0

Connecter un système de haut-parleurs 6.1

Connecter un système de haut-parleurs 8.1

Posture recommandée lors de l'utilisation de l'ordinateur

Lorsque vous utilisez votre ordinateur bureau, maintenir une posture adéquate est nécessaire afin d'éviter de fatiguer vos poignets, vos mains et autres articulations ou muscles. Cette section offre des astuces permettant d'éviter les éventuelles gènes physiques ou les blessures pouvant résulter de l'utilisation de votre ordinateur bureau.

• Positionnez votre chaise de telle sorte que vos coudes soient au même niveau ou légèrement plus haut que le clavier afin d'assurer un meilleur confort de frappe.
• Ajustez la hauteur de votre chaise de telle sorte que vos genoux soient à une hauteur légèrement plus haute que vos hanches afin de relaxer l'arrière de vos cuisses. Si nécessaire, utilisez un repose-pied pour surélever le niveau de vos genoux.
• Ajustez le dossier de votre chaise de telle sorte que la base de votre colonne vertébrale soit fermement supportée et légèrement inclinée vers l'arrière.
• Maintenez-vous droit avec vos genoux, coudes et hanches à un angle approximatif de lorsque vous faites face à votre ordinateur.
• Placez le moniteur directement en face de vous, et ajustez l'angle d'inclinaison du moniteur sur votre angle de vision de sorte à ce que votre regard soit légèrement incliné vers le bas.
• Maintenez la souris à proximité du clavier, et si nécessaire, utilisez un repose-poignet pour réduire la pression sur vos poignets lors de la saisie au clavier.
• Utilisez votre ordinateur dans un environnement à l'éclairage confortable, et maintenez-le à distance des rayons du soleil ou de sources éblouissantes telles que des fenêtres.
• Prenez des mini-pauses régulières en cas d'utilisation prolongée de l'ordinateur.

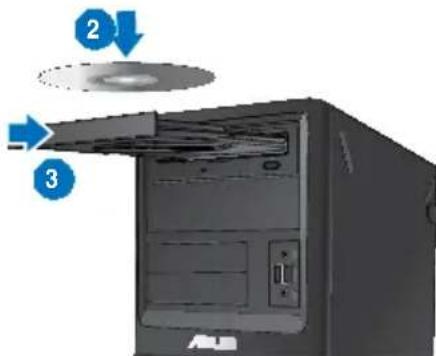

Pour insérer un disque optique :

1. Lorsque votre ordinateur est allumé, appuyez sur le bouton d’éjection pour ouvrir le plateau du lecteur optique.
2. Placez le disque sur le plateau avec la face imprimée tournée vers le haut.
3. Poussez légèrement le plateau pour le refermer.
4. Sélectionnez l'action à effectuer lors de l'apparition de la fenêtre d'Exécution automatique pour accéder à vos fichiers.

Si l'Exécution automatique n'est pas activée sur tout ordinateur, cliquez d'abord sur le bouton Démarrer de la barre des tâches de Windows 7, puis sur Ordinateur et double-cliquez sur l'icône du lecteur de CD/DVD auquel vous souhaitez accéder.

Pour retirer un disque optique :

1. Lorsque vous ordinateur est allumé, effectuez l'une des actions suivantes pour ouvrir le plateau du lecteur optique.
2. Appuyez sur le bouton d'éjection.
3. Faites un clic droit sur l'icône du lecteur CD/DVD de l'écran Ordinateur, puis cliquez sur Ejecter.
4. Retirez le disque du plateau.

Configurer les ports USB dans le BIOS

Vous pouvez activer ou désactiver les ports USB, situés à l'arrière ou en façons du châssis, dans le BIOS

1. Au démarage de l'ordinateur, appuyez sur pour accéder au BIOS.
2. Dans le BIOS, cliquez sur Advanced (Avancé) > USB Configuration (Configuration USB).
3. Sélectionnez le port USB à activer ou désactiver.
4. Appuyez sur la touche du clavier pour confirmer.
5. Cliquez sur Exit (Quitter), puis sélectionnez l'option Save Changes & Reset (Enregistrer les modifications et redémarrer) pour appliquer les modifications.

Consultez le chapitre 1 pour localiser l'emplacement des différents ports USB de votre ordinateur.

Connexion filaire

Utilisez un câble RJ-45 pour connecter votre ordinateur à un modem cable/ADSL ou à un réseau local.

Connexion via un modem câble/adsl

Pour vous connecter via un modem cable/ADSL :

1. Configurer votre modem cable/ADSL.

Pour plus de détails, reportez-vous à la documentation accompagnant votre modem cable/ADSL.

1. Connectez une extrémité du câble RJ-45 au port réseau (RJ-45) situé à l'arrière de votre ordinateur et l'autre extrémité à un modem cable/ADSL.

BP6335(SD560)

1. Allumez le modem câble/ADSL et votre ordinateur.
2. Configurez les paramètres de connexion Internet appropriés.

Contactez notre FAI (Fournisseur d'accès à Internet) pour plus de détails sur la configuration de vos paramètres Internet.

Pour vous connecter à un réseau local :

1. Connectez une extrémité du câble RJ-45 au port réseau (RJ-45) situé à l'arrière de votre ordinateur et l'autre extrémité au hub réseau de votre réseau local.

BP6335(SD560)

1. Allumez votre ordinateur.
2. Configurez les paramètres de connexion Internet appropriés.

Contactez votre administrateur réseau pour toute assistance ou détails sur la configuration de votre connexion Internet.

Utiliser les outillages

Le DVD de support et le DVD de restauration peuvent ne pas être inclus dans la boîte de votre ordinateur. Vous pouvez utiliser la partition de restauration pour créer un DVD de support et de restauration. Pour plus de détails, réferez-vous à la section Restaurer le système de ce chapitre.

ASUS AI suite II

ASUS AI Suite II est une interface tout-en-un intégrant divers utilitaires ASUS pouvant être exécutés simultanément.

Cet utilitaire est pré-installé sur certains modèles. Pour les modèles n'intégrant pas de système d'exploitation, suivez les étapes ci-dessous pour installer cet utilitaire.

Pour installer AI suite II :

1. Placez le DVD de support dans votre lecteur optique. L'onglet d'installation des pilotes apparait si la fonction d'Exécution automatique a été activée pour votre lecteur optique.
2. Cliquez sur l'onglet Utilitaires, puis cliquez sur Al Suite II.
3. Suivez les instructions apparaissant à l'écran pour terminer l'installation.

Utiliser AI suite II

AI Suite II démarre automatiquement lors de l'ouverture d'une session Windows®. L'icône AI Suite II apparait dans la zone de notification de Windows®. Cliquez sur cette icône pour ouvrir la barre des menus d'AI Suite II.

Cliquez sur l'un des boutons pour lancer l'utilitaire désiré, surveiller l'état du système, mettre à jour le BIOS de la carte mère, afficher les informations relatives au système ou personnaliser les paramètres d'AI Suite II.

• Les applications du menu Outils varient en fonction des modèles.
• Les captures d'écran d'Al Suite II apparaissant dans ce manuel ne sont données qu'à titre indicatif et peuvent varier en fonction du modèle.

Menu des utilitaires

Le menu Outils intègre les fonctions EPU, Probe II et Sensor Recorder.

Lancer et configurer EPU

EPU est un outil de gestion de l'alimentation efficace répondant à différents besoins. Cet utilitaire propose différents modes permettant de réaliser des économies d'énergie. Sélectionner Auto fait basculer automatiquement le système d'un mode à un autre en fonction de l'état du système. Vous pouvez également personnaliser chacun des modes en configurant par exemple la fréquence du CPU, le voltage vCore, et le contrôle du ventilateur.

Pour exécuter EPU:

• Cliquez sur Tool (Outils) > EPU à partir de la barre des menus d'Al Suite II.

• Sélectionnez From EPU Installation (Depuis l'installation de EPU) pour afficher le montant de CO2 réduit depuis l'installation d'EPU.
• Sélectionnez From the Last Reset (Depuis la dernière réinitialisation) pour afficher le montant de CO2 réduit depuis l'utilisation du bouton Clear (Effacer)

Lancer et configurer probe II

Probe II est un utilitaire qui contrôle l'activité des composants cruciaux de l'ordinateur ; il détecte et vous avertit de tout problème survenant sur l'un de ces composants. PC Probe II surveille entre autres la vitesse de rotation des ventilateurs, la température du CPU, et les voltages du système. Grâce à cet utilitaire, vous serez assuré que votre ordinateur fonctionne dans des conditions d'opération saines.

Pour exécuter probe II:

• Cliquez sur Tool (Outils) > Probe II à partir de la barre des menus d'Al Suite II.

Pour configurer probe II :

• Cliquez sur les onglets Voltage/Temperature/Fan Speed (Voltage/Temperature/Vitesse des ventilateurs) pour activer les sondes ou ajuster les valeurs seuil des sondes.
• Cliquez sur l'onglet Preferences pour personnaliser certains paramètres de Probe II comme le cycle de détection et l'unité de mesure de la température.

Lancer et configurer sensor recorder

Sensor Recorder vous permet de surveiller les changements intervenus dans votre système tels que la température, le voltage et la vitesse de rotation des ventilateurs. Vous pouvez aussi visualiser un historique des événements.

Pour exécuter sensor recorder :

• Cliquez sur Tool (Outils) > Sensor Recorder à partir de la barre des menus d'Al Suite II.

Pour configurer sensor recorder :

• Cliquez sur l'onglet Voltage/Temperature/Fan Speed et sélectionnez les éléments à surveiller. L'onglet History Record (Historique) permet d'enregistrer les informations obtenues par les sondes de surveillance activées.

Menu de surveillance

Le menu Monitor (Surveillance) permet de visionner la liste des sondes de surveillance et l'état de la fréquence du CPU.

Sensor (sondes)

Le panneau Sensor permet de visionner la liste des sondes surveillant la vitesse de rotation des ventilateurs, la température du CPU et les tensions.

Pour ouvrir le panneau de surveillance :

• Cliquez sur Monitor (Surveillance) > Sensor (Sondes) à partir de la barre des menus d'Al Suite II pour afficher ce panneau.

Fréquence du CPU

Le panneau CPU Frequency affiche la fréquence et l'usage actuel du CPU.

Pour ouvrir le panneau de surveillance de la fréquence du CPU :

• Cliquez sur Monitor (Surveillance) > CPU Frequency (Fréquence du CPU) à partir de la barre des menus d'Al Suite II pour afficher ce panneau.

Menu de mise à jour du BIOS

Le menu Update (Mise à jour) permet de mettre à jour le BIOS et le logo de démarrage de la carte mère.

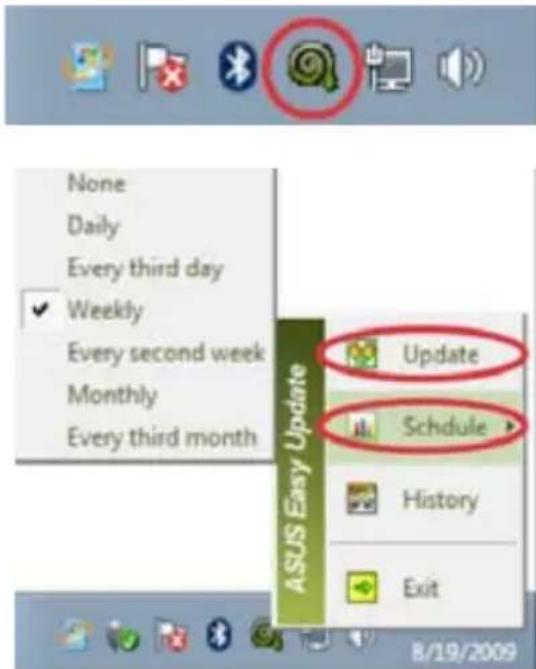

ASUS update

ASUS Update est un utilitaire vous permettant de gérer, sauvegarder et mettre à jour le BIOS de la carte mère sous Windows®. Fonctionnalités d'ASUS Update : Mise à jour directe du BIOS à partir d'Internet, téléchargement de la dernière version du BIOS sur Internet, mise à jour du BIOS à partir d'un fichier BIOS, sauvegarde du fichier BIOS actuel, visualisation des informations de version du BIOS.

Mise à jour à partir d'internet

1. Dans la liste des options, sélectionnez Update BIOS from Internet (Mettre à jour le BIOS depuis Internet) et cliquez sur Next (Suivant).
2. Sélectionnez le site FTP ASUS le plus proche.

Cochez les deux options disponibles pour activer la mise à niveau inférieure et la sauvegarde automatique du BIOS.

1. Sélectionnez la version du BIOS à télécharger et cliquez sur Next (Suivant).

Si aucune nouvelle version du BIOS n'est disponible, un message apparaîtra à l'écran.

1. Cliquez sur Yes (Oui) si vous souhaitez modifier le logo de démarrage du BIOS, soit l'image apparaisant lors du POST (Power-On Self-Tests). Cliquez sur No (Non) pour continuer.
2. Suivez les instructions apparaissant à l'écran pour compléter la mise à jour.

Mise à jour à partir d'un fichier BIOS

1. Dans la liste des options, sélectionnez Update BIOS from file (Mettre à jour le BIOS à partir d'un fichier BIOS) puis cliquez sur Next (Suivant).
2. Cliquez sur Browse (Parcourir) pour localiser le fichier du BIOS puis cliquez sur Next (Suivant).
3. Cliquez sur Yes (Oui) pour modifier le logo de démarrage du BIOS, soit l'image apparaisant lors du POST (Power-On Self-Tests). Cliquez sur No (Non) pour continuer.
4. Suivez les instructions apparaissant à l'écran pour compléter la mise à jour.

ASUS mylogo

MyLogo vous permet de personnaliser le logo de démarrage. Le logo de démarrage est l'image apparaissant à l'écran lors du POST (Power-On Self-Tests). Fonctionnalités MyLogo :

• Modification du logo de démarrage de votre carte mère
• Changement du logo d'un fichier BIOS téléchargé puis mise à jour du BIOS de la carte mère avec ce fichier
• Changement du logo d'un fichier BIOS télécharge sans mettre à jour du BIOS de la carte mère avec ce fichier

Assurez-vous que l'option Full Screen Logo du BIOS est définie sur [Enabled] pour afficher le logo de démarrage. Consultez la section du manuel de l'utilisateur de votre carte mère intitulée Boot Settings Configuration pour plus d'informations sur le BIOS.

Modifier le logo de démarrage du BIOS

1. À partir de la barre des menus d'All Suite II, cliquez sur Update > MyLogo.
2. Sélectionnez l’une des trois options suivantes, puis cliquez sur Next (Suivant).
3. Change the BIOS boot logo of my motherboard (Modifier le logo de démarrage du BIOS de ma carte mère)
4. Change the boot logo of a downloaded BIOS file and update this BIOS to my motherboard (Modifier le logo de démarrage d'un fichier BIOS téléchargé puis mettre à jour le BIOS de ma carte mère)
5. Modifier le logo de démarrage d'un fichier BIOS téléchargé (sans prendre à jour le BIOS de ma carte mère)

Avant d'utiliser les deux dernières options, assurez-vous d'avoir téléchargé un fichier BIOS à l'aide de l'utilitaire ASUS Update.

1. Localisez l'image à utiliser comme logo de démarrage (et si nécessaire le fichier BIOS) puis cliquez sur Next (Suivant).
2. Déplacez le curseur Resolution (Résolution) ou cliquez sur Auto Adjustment (Ajustement auto) pour définir la résolution de l'image.
3. Cliquez sur le bouton Booting Preview (Aperçu de démarriage) pour avoir un aperçu de l'image telle qu'elle apparaîtra lors du POST.

Faites un clic droit avec votre souris pour retourner à l'écran précédent.

1. Cliquez sur Next (Suivant) une fois terminé.
2. Cliquez sur Flash (Mettre à jour) et suivez les instructions apparaissant à l’écran pour compléter le processus.

Menu d'informations du système

Le menu System Information (Infos système) affiche des informations concernant la carte mère, au CPU et aux modules mémoire.

• Cliquez sur l'onglet MB (Carte mère) pour afficher les détails sur le fabricant de la carte mère, le nom du produit, la version et le BIOS.
• Cliquez sur l'onglet CPU pour visualiser les informations relatives au processeur et à la mémoire cache.
• Cliquez sur l'onglet Memory (Mémoire) puis sélectionnez un module mémoire pour afficher les détails sur ce module mémoire.
• Cliquez sur l'onglet Disk (Disque) puis sélectionnez un disque dur pour en afficher les informations.

Menu des réglages

Cliquez sur Settings (Paramètres) pour personnaliser les options de la barre des menus.

Application

Permet de sélectionner l'application à activer.

Bar (Barre)

Permet de modifier les paramètres de la barre.

Skin (Apparence)

Permet de personnaliser le contraste, la luminosité, la saturation, la teinte et la correction gamma de l'interface.

ASUS webStorage

ASUS Webstorage est un espace de stockage en ligne vous permettant d'accéder à vos données à tout moment sur votre ordinateur portable, smartphone ou tablette tant qu'une connexion Internet est disponible.

Installer webstorage

Pour installer Webstorage :

Placez le DVD de support dans le lecteur optique. Double-cliquez sur le fichier setup.exe localisé dans le dossier Software > ASUS WebStorage du DVD de support.

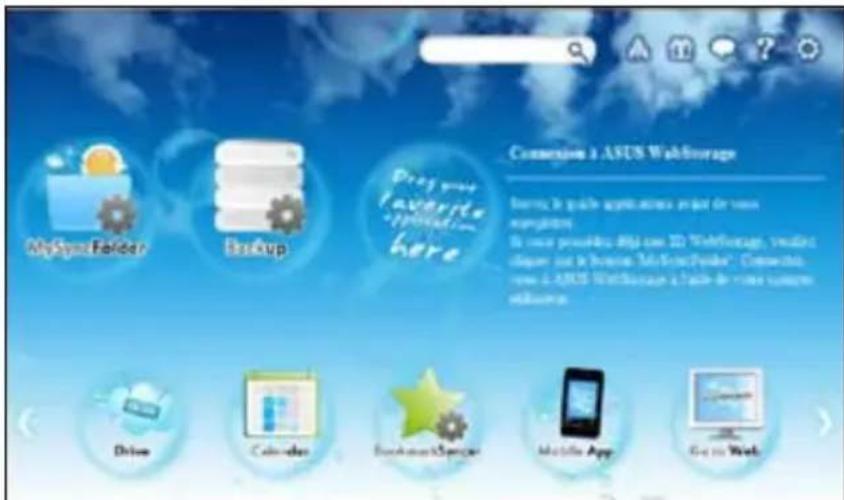

Démarrer webstorage

Pour exécuter WebStorage à partir du Bureau de Windows®, cliquez sur Démarrer > Tous les programmes > ASUS > Webstorage.

L'icône Webstorage apparait dans la zone de notification de Windows. Faites un clic droit sur cette icône pour ouvrir l'interface principale de Webstorage.

Drive

Cet espace vous permet d'accéder à tous vos copies de sauvegarde, fichiers synchronisés, groupes de partage et mots de passe protégés. Faites un clic droit sur toute souris pour avoir un aperçu des fichiers avant de les télécharger ou de générer une URL de partage.

Permet de créer une copie de sauvegarde de vos données importantes en seulement quelques étapes.

Stockez vos fichiers mis à jour sur MySyncFolder pour un accès rapide et simplifié et partagez tous types de fichiers sans limitations d'emplacement ou de support physique.

ASUS WebStorage synchronise automatiquement les entrées de votre calendrier sur tous vos appareils pour que vous soyez informé de votre agenda où que vous soyez.

BookmarkSyncer permet de stocker vos préférences de navigation et vos marque-pages en ligne et de synchroniser ces informations sur tous vos appareils.

Cette application synchronise vos fichiers sur de multiples supports physiques. Elle prend en charge la technologie de transcodage permettant la pré-visualisation et le streaming (diffusion en continu) de vos fichiers sur vos appareils mobiles.

Finis les soucis de pertes de données ! Profitez d’un service sur nuage à valeur ajoutée grâce à ASUS WebStorage.

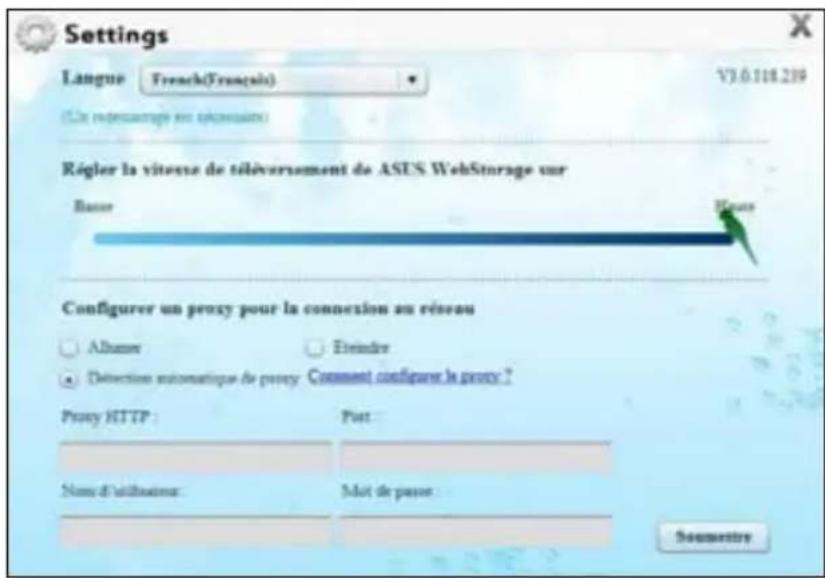

1. Cliquez sur l'icône Settings (Réglages) pour ouvrir le menu de configuration d'ASUS WebStorage.
2. Suivez les instructions apparaissant à l'écran pour terminer le processus de configuration.

ASUS easy update

ASUS Easy Update est un outil logiciel qui détecte et télécharge automatiquement les dernières versions de BIOS, pilotes et applications pour votre système.

1. Dans la zone de notification de Windows®, faites un clic droit sur l'icône ASUS Easy Update.
2. Sélectionnez Schedule (Programmer) pour déterminer à quelle fréquence vous souhaitez que le système soit mis à jour.
3. Sélectionnez Update (Mettre à jour) pour activer la mise à jour.

1. Cliquez sur OK pour afficher les éléments que vous souhaitez télécharger.

1. Cochez le(s) élément(s) que vous souhaitez télécharger, puis cliquez sur OK.

ASUS secure delete

ASUS Secure Delete permet d'accroître la sécurité de vos données en rendant les fichiers supprimés irrécupérables, et ce par le biais d'une simple interface glisser-déposer.

Pour utiliser ASUS secure delete :

1. Vous pouvez exécuter ASUS Secure Delete de l'une des deux manières suivantes :
2. Cliquez sur le raccourci ASUS Secure Delete du Bureau de Windows,
3. Cliquez sur Démarrer > Tous les programmes > ASUS > ASUS Secure Delete.
4. Pour ajouter des fichiers à supprimer vous pouvez : Glisser-deposer les fichiers dans la zone de suppression de l'interface logicielle d'ASUS Secure Delete.
5. Faire un clic droit sur le fichier à supprimer puis sélectionner ASUS Secure Delete.
6. Pour supprimer un fichier contenu dans la zone de suppression, sélectionnez le fichier, puis cliquez sur
7. Cochez l'option Delete the files listed in the recycle bin (Supprimer les fichiers contenus dans la corbeille) si vous souhaitez également supprimer tous les fichiers contenus dans la corbeille de Windows.
8. Cliquez sur Clear (Supprimer), puis sur OK à l'apparition du message de confirmation pour supprimer de manière définitive les fichiers contenus dans la zone de suppression et dans la corbeille de Windows (si l'option désactivée à l'étape 3 est utilisée).

ASUS business suite

ASUS Business Suite est une suite logicielle permettant de profiter pleinement des performances offertes par tout ordinateur professionnel. Cette suite est dotée des applications Intel® et ASUS suivantes :

• ASUS EPU
• ASUS Update - ASUSMyLogo2
• ASUS Secure Delete Intel® SBA (Small Business Advantage)

Intel SBA est une combinaison de fonctionnalités logicielles et matérielles offrant une sécurité unique et des capacités de productivité accrues destinées aux petites entreprises.

Installer ASUS business suite

Avant d'exécuter ASUS Business Suite, vous devez activer l'option d'éveil par appel réseau du BIOS. Pour ce faire, à partir de l'interface avancée du BIOS, cliquez sur Advanced > APM et réglez l'option WOL sur [Enabled].

Pour installer ASUS business suite :

Placez le DVD de support dans le lecteur optique. Double-cliquez sur le fichier setup.exe contenu dans le dossier "ASUS Business Suite".

Utiliser ASUS business suite

ASUS Business Suite s'exécute automatiquement au démarrage de Windows®. L'icône d'ASUS Business Suite apparaît dans la zone de notification de Windows®. Double-cliquez sur l'icône pour ouvrir ASUS Business Suite.

Les captures d'écran de ce manuel ne sont données qu'à titre indicatif et peuvent varier en fonction du modèle d'ordinateur utilisé.

Menu principal

	Icone Descriptions
Intel®SBA utilities		Energy SaverEnergy Saver permit de planifier la mise en veille de l'ordinateur. Cette fonctionnalité permet de réduire de manière considérable les coûts énergétiques et améliorer la productivité de votre entreprise. Pour plus de détails, cliquez sur l'icone du menu principal d'ASUS Business Suite.
		PC Health CenterPC Health Center permit de planifier en toute simplicité toutes les tâches de maintenance comme la sauvégarde de données, les mises à jour du système et les défragmentations de disques. Ces tâches peuvent être effectue en dehors des heures de travail, même si l'ordinateur est étant (ce dernier doit toutfois être relié à une source d'alimentation). Avec PC Health Center, votre ordinateur fonctionne constamment dans des conditions optimes pendant vos heures de travail. Pour plus de détails, cliquez sur l'icone du menu principal d'ASUS Business Suite.
		Software MonitorSoftware Monitor est une solution de surveillance matérielle des applications de sécurité installées sur votre ordinateur. Une notification est envoyée à chaque fois qu'une application surveillée est désactivée ou fait l'objet d'une attaque extérieure. Pour plus de détails, cliquez sur l'icone du menu principal d'ASUS Business Suite.
		USB BlockerUSB Blocker permit de spécifique le type de dispositifs USB pouvant être connectés à votre ordinateur afin d'éviter les virus ainsi que le transferts de données non autorisés. Pour plus de détails, cliquez sur l'icone du menu principal d'ASUS Business Suite.
		Data Backup and RestoreData Backup and Restore permit de créé des copies de sauvégarde de vos données de manière automatique même si l'ordinateur est étant (ce dernier doit toutfois être relié à une source d'alimentation). Pour plus de détails, cliquez sur l'icone du menu principal d'ASUS Business Suite.
ASUS utilities		ASUS EPUAvec le moteur EPU, exploitez les ressources de la première puce d'économies d'énergie en temps réel. Optimisez la consommation électrique globale de votre système grâce à un procédé de détction automatique de la charge du système et d'ajustement de sa consommation en courant. Ce système réduit également les nuisances sonores émises par les ventilateurs et étend la durée de vie des composants. Consultez la section ASUS Ai Suite II pour plus d'informations sur cet utilisé.
		ASUS UpdatePermet de:gérer, sauvégarder et mettre à jour le BIOS de la carte mère sous Windows®. Consultez la section ASUS Ai Suite II pour plus d'informations sur cet utilisé.
		ASUS MyLogo 2Cette fonction vous permet de convertir vos photos favorites en un logo d'amorgage de 256 couleurs pour un écran de démarriage plus animé et original. Consultez la section ASUS Ai Suite II pour plus d'informations sur cet utilisé.
		ASUS Secure DeleteASUS Secure Delete rend les fichiers supprimés totallyment irrécupérables par le biais d'une interface conviviale. Consultez la section ASUS Secure Delete pour plus d'informations sur cet utilisé.

Nero 9

Nero 9 vous permet de créer, copier, graver, éditer, partager et mettre à jour différents types de données.

Pour installer nero 9 :

1. Insérez le DVD de Nero 9 DVD dans votre lecteur optique.
2. Si l'Exécution automatique est activée, le menu principal apparaît automatiquement à l'écran.

Si l'Exécution automatique est désactivée sur votre ordinateur, localisez le fichier SetupX.exe contenu dans le répertoire principal du DVD de Nero 9.

1. Dans le menu principal, cliquez sur Nero 9 Essentials.
2. Sélectionnez la langue de l'assistant d'installation. Cliquez sur Suivant.
3. Cliquez sur Suivant pour continuer.
4. Cochez la case J'accepte les conditions du contrat de licence. Une fois terminé, cliquez sur Suivant.
5. Sélectionnez Normale puis cliquez sur Suivant.
6. Cochez la case Oui, je veux aider en envoyant des données d'applications anonymes à Nero puis cliquez sur Suivant.
7. Une fois terminé, cliquez sur Quitter.

Pour graver des fichiers :

1. À partir du menu principal, cliquez sur Gravure de données > Ajouter.
2. Sélectionnez les fichiers à graver. Une fois terminé, cliquez sur Ajouter.
3. Après avoir sélectionné les fichiers à graver, cliquez sur Graver pour lancer la gravure des fichiers sur un disque.

Pour plus de détails sur l'utilisation de Nero 9, référez-vous au site Web de Nero sur www.nero.com

Utiliser la partition de restauration

La partition de restauration permet de restaurer les logiciels de votre ordinateur à leur état de fonctionnement initial. Avant d'utiliser la partition de restauration, copiez vos données (telles que les fichiers PST de Outlook) vers des disques de stockage ou un lecteur réseau, et veillez à noter vos configurations personnalisées (telles que votre configuration réseau).

La partition de restauration est un espace dédié de votre disque dur ; elle est utilisée pour restaurer le système d'exploitation, les pilotes et les utilisateurs installés sur votre ordinateur à sa sortie d'usine.

IMPORTANT : NE PAS EFFACER LA PARTITION DE RESTAURATION. Celle-ci est identifiable de par l'absence de lettre de lecteur. La partition de restauration a été créée à l'usine et ne peut être restaurée par l'utilisateur si elle est effacée. Apportez your PC portable à un service après-vente agréé par ASUS si vous rencontrez des problèmes lors de la procédure de restauration.

Utiliser la partition de restauration :

1. Appuyez sur [ F9] pendant le démarrage.
2. Appuyez sur [ Entrée ] pour sélectionner Windows Setup [ EMS Enabled ].
3. Sélectionnez l'une des méthodes de restauration suivantes.
4. Suivez les instructions à l'écran pour terminer la procédure de restauration.

Veuillez vous rendre sur le site www.asus.com pour une mise à jour des pilotes et des utilisaires.

Utiliser le DVD de restauration (sur une sélection de modèles)

Préparez suffisamment de DVD vierges (entre 1 et 3) pour créer un DVD de restauration.

Retirez tout disque dur externe connecté à l'ordinateur avant d'effectuer la restauration du système. Selon Microsoft, vous risquez de perdre des données importantes en installant Windows sur le mauvais disque dur ou en formatant la partition du mauvais disque dur.

Pour utiliser le DVD de restauration :

1. Insérez le DVD de Restauration dans le lecteur optique. L'ordinateur doit être SOUS TENSION.
2. Redémarrez l'ordinateur et appuyez sur <Echap> au démarrage, puis sélectionnez le lecteur optique (apparaît normalement comme "CD/DVD") grâce au curseur. Appuyez ensuite sur pour démarrer à partir du DVD de Restauration.
3. Sélectionnez OK pour lancer la restauration de l'image.
4. Sélectionnez OK pour lancer la restauration du système.

La restauration supprimera les données de votre disque dur. Assurez-vous de sauvegarder vos données importantes avant de restaurer le système.

1. Suivez les instructions à l'écran pour compléter la procédure de restauration.

Ne retirez pas le DVD de Restauration (à moins que vous y soyez invité) durant la procédure de restauration, ou vos partitions seront inutilisables.

Veuillez visiter www.asus.com pour télécharger les pilotes et les utilisateurs mis à jour.

Dépannage

Ce chapitre présente les problèmes éventuels et leurs solutions que vous serez peut-être amené à rencontrer lors de l'utilisation de votre ordinateur.

Mon ordinateur ne s'allume pas et le voyant LED d'alimentation du panneau avant reste éteint

• Vérifiez que tous les câbles de l'ordinateur sont correctement connectés.
• Vérifiez que votre prise électrique murale fonctionne correctement.
• Vérifiez que la position de l'interrupteur du bloc d'alimentation soit bien sur la position "I" (sous tension). Référez-vous à la section Allumer ou éteindre l'ordinateur du Chapitre 1.

Mon ordinateur se bloque

• Suivez les instructions suivantes pour fermer les programmes ne répondant plus :
• Appuyez simultanément sur les touches <Alt> + <Ctrl> + <Suppr> du clavier, puis cliquez sur Gestionnaire des tâches.
• Cliquez sur l'onglet Applications.
• Sélectionnez le programme à fermer, puis cliquez sur Fin de tâche
• Si le clavier est déficient, maintenez enfoncé le bouton d'alimentation du châssis jusqu'à ce que l'ordinateur s'éteigne. Puis, appuyez de nouveau sur le bouton d'alimentation pour le rallumer.

Je ne peux pas me connecter à un réseau sans fil via une carte réseau sans fil ASUS (*disponible sur une sélection de modèles).

• Assurez-vous d'avoir entré la clé de sécurité appropriée pour le réseau sans fil auquel vous souhaitez vous connecter.
• Connectez les antennes externes (optionnel) aux connecteurs pour antenne de la carte réseau sans fil ASUS et placez les antennes sur le chassis de l'ordinateur pour une meilleure qualité de signal sans fil.

Les touches fléchées du pavé numérique ne répondent pas.

Assurez-vous que la touche de verrouillage des majuscules (Verr. maj.) du clavier ne soit pas activée. Si celle-ci est activée, les touches du pavé numérique ne peuvent être utilisées que pour la saisie de chiffres. Désactivez cette touche pour pouvoir utiliser les touches fléchées.

Aucun contenu affiché sur le moniteur.

• Vérifiez que le moniteur est bien allumé.
• Assurez-vous que votre moniteur est correctement connecté au port de sortie vidéo de votre ordinateur.
• Si votre ordinateur intègre une carte graphique, assurez-vous que votre moniteur est correctement connecté au port de sortie vidéo de la carte.
• Vérifiez que les broches du connecteur vidéo du moniteur ne sont pas pincées. Si c'est le cas, remplacez le câble vidéo du moniteur.
• Vérifiez que le moniteur est connecté à une source d'alimentation.
• Référez-vous à la documentation accompagnant votre moniteur pour plus d'informations de dépannage.

Lors de l'utilisation de plusieurs moniteurs, un seul d'entre eux affiche du contenu.

Assurez-vous que les deux moniteurs sont allumés. - Lors du POST, seul le moniteur connecté au port VGA peut afficher du contenu. Le double affichage ne fonctionne que sous Windows. - Si votre ordinateur intègre une carte graphique, assurez-vous que votre moniteur est correctement connecté au port de sortie vidéo de la carte. - Vérifiez les paramètres d'affichage. Voir section Connecter plusieurs périphériques d'affichage du Chapitre 3 pour plus de détails.

L'ordinateur ne détecte pas le périphérique de stockage USB externe.

• Lors de la première connexion de votre périphérique de stockage USB à votre ordinateur, Windows installe automatiquement le pilote approprié. Patientez un moment et ouvrez le volet de navigation Ordinateur pour vérifier si le périphérique de stockage a bien été détecté.
• Connectez votre périphérique de stockage USB à un autre ordinateur pour tester son fonctionnement.

Je souhaite restaurer ou annuler les paramètres système de mon ordinateur sans que cela n'affecte mes données personnelles.

La fonction Restauration du système de Windows ® vous permet de restaurer ou annuler certains paramètres du système sans que cela n'affecte vos données personnelles (ex : photos, documents). Pour plus de détails, référez-vous à la section Restaurer votre système du Chapitre 2.

L'image sur l'écran hd dépasse l'écran.

• Ce problème est causé par les différentes résolutions prises en charge par votre moniteur et votre téléviseur HD. Ajustez la
• Suivez l’une des méthodes suivantes pour ouvrir l’écran Résolution d’écran:
• Cliquez sur > Panneau de configuration > Apparence et personnelisation > Affichage > Modifier les paramètres d'affichage.
• Faites un clic droit n'importe où sur le Bureau de Windows. Dans le menu contextuel, cliquez sur Personnaliser > Affichage > Modifier les paramètres d'affichage.
• Référez-vous à la documentation accompagnant votre téléviseur HD pour plus d'informations sur le changement de résolution.
• Cliquez sur Appliquer ou sur OK. Puis cliquez sur Conserver les modifications à l'apparition du message de confirmation.

Mon système de haut-parleurs n'émet pas de son.

• Assurez-vous d'avoir connecté votre système de haut-parleurs au port de sortie audio (vert) situé en façons ou à l'arrête du châssis.
• Vérifiez que votre système de haut-parleurs est connecté à une source d'alimentation et allumé.
• Ajustez le volume de votre système de haut-parleurs. Assurez-vous que le son de votre ordinateur n'a pas eté désactiver.
• Si le son a été désactivé, l'icône de volume apparait

son du système, cliquez sur l'icône

Windows, puis cliquez sur

• Si le son n'a pas été désactivé, cliquez sur volume à l'aide du curseur.

oparaft. Pour activer la zone de notification de

et ajustez le niveau du

• Connectez votre système de haut-parleurs à un autre ordinateur pour vérifier qu'il fonctionne correctement.

Le lecteur de DVD ne parvient pas à lire un disque.

• Vérifiez que la position du disque dans le plateau est correcte.
• Vérifiez que le disque est bien centré dans le plateau. En particulier si le disque est de taille ou de forme non standard. Assurez-vous que le disque ne soit pas rayé ou endommagé.

Le bouton d'éjection du lecteur DVD ne fonctionne pas.

1. Clique sur > Ordinateur.
2. Faites un clic droit sur

, puis cliquez sur Ejecter.

Alimentation

Problème Raison possible Action
Pas d'alimentation(l'indicateur d'alimentation est étant)	Voltage incorrect	• Placez l'interrupteur d'alimentation sur le type de voltage supporté dans votre pays/région.• Ajustez les paramètres de voltage.Assurez-vous que le cordon d'alimentation n'est pas raccordé à une prise électrique.
	L'ordinateur n'est pas allumé	Appuyez sur le bouton de mise en route situé à l'avant du chássis.
	Le cordon d'alimentation n'est pas correctement raccordé	• Assurez-vous que le cordon d'alimentation est correctement raccordé.• Utilisez un autre cordon d'alimentation.
	Dysfonctionnement du bloc d'alimentation	Essayez d'instructor un autre bloc d'alimentation dans le châssis de l'ordinateur.

Affichage

Problème Raison possible Action
Aucun affichage après la mise en route de l'ordinateur (écran noir)	Le cable de signal video n'est pas connecté au port d'affichage approprié de votre ordinateur	• Connectez le cable de signal au port d'affichage approprié de l'ordinateur (port d'affichage dédié de la carte mère ou port d'affichage de la carte graphique). • Si vous utilisez une carte graphique, connectez le cable de signal video au port d'affichage de la carte graphique.
	Câble de signal endommagé	Essayez de connecter l'ordinateur à un autre péripérique d'affichage externe.

Réseau

Problème Raison possible Action
Impossible d'accéder à Internet	Le cable réseau n'est pas connecté	Connectez le cable réseau à votre ordinateur.
	Problème de cable réseau	Assurez-vous que levoyant réseau est allumé. Si ce n'est pas le cas, utilisez un autre cable. Si le problème persististe,contactez le service après vente d'ASUS.
	L'ordinateur n'est pas correctement connecté à un routeur ou hub réseau	Assurez-vous que votre ordinateur est correctement raccordé à un routeur ou un hub réseau.
	Paramètres réseau	Contactez votre FAI (Fournisseur d'accès à Internet) pour obtenir les paramètres réseau appropriés.
	Problème causé par un logiciel anti-virus	Fermez le logiciel anti-virus.
	Problème de pilote logiciel Réinstallé le pilote réseau

Audio

Problème Raison possible Action
Pas de son	Le système de haut-parleurs ou le casque audio est connecté au mauvais port audio	• Reportez-vous au manuel d'utilisation de l'ordinateur pour localiser l'emplacement de chaque port audio. • Déconnectez puis reconnectpez le système de haut-parleurs ou le casque à votre ordinateur.
	Le système de haut-parleurs ou le casque audio ne fonctionne pas	Essayez d'utiliser un autre système de haut-parleurs ou casque audio.
	Les ports audio avant et arrirées ne fonctionnent pas	Essayez les ports audio avant et arrirées. Si l'un des ports ne fonctionne pas, vérifie qu'il est définie en mode multi-canal.
	Problème de pilote logiciel Réinstallé le pilote audio.

Système

Problème Raison possible Action
Le système est trop lent	Trop de programmes en cours d'exécution	Fermez les programmes non utilisés.
	Ataque de virus informatique	• Utilisez un logiciel anti-virus pour localiser et éliminer les virus informatiques présents sur votre ordinateur. • Réinstallez le système d'exploitation.
Le système se bloque frequentlyment	Dysfonctionnement du disque dur	• Envoyez le disque dur endommagé au service après-vente d'ASUS. • Remplacez le disque dur défectueux.
	Problème causé par les modules mémoire	• Remplacez les modules mémoire incompatibles. • Enlevez les modules mémoire additionnels installés.
	Ventilation du système insuffisante	Déplacez votre ordinateur dans un endroit offrant une meilleure circulation de l'air.
	Installation de logiciels incompatibles	Réinstallez le système d'exploitation et n'installez que des logiciels compatibles.

Processeur

Problème Raison possible Action
Système trop bruyant lors de la mise en route de l'ordinateur	Votrue ordinateur est en cours de démarriage	Ceci est normal. Le ventilateur fonctionné à sa vitesse maximale lors de la mise en route du système. La vitesse du ventilateur diminuera lors de l'accès au système d'exploitation.
	Les paramètres du BIOS ont été modifiés	Restaurez les paramètres par défaut du BIOS.
	Version de BIOS	Mettez à jour le BIOS dans sa version la plus récente. Visitez le site Web de support d'ASUS sur http://support.asus.com pour télécharger la dernière version du BIOS.
Système trop bruyant lors de son'utilisation	Le ventilateur du processeur à été remplaçé	Assurez-vous d'utiliser un ventilateur de CPU compatible ou recommendé par ASUS.
	Ventilation insuffisante	Déplacez votre ordinateur dans un endroit offrant une(Meilleure)circulation de l'air.
	La température du système est trop élevé	• Mettez le BIOS à jour. • Si vous savez comment réinstaller la carte mère, essayez de nettoyer l'espace localisé sous la carte.

Si cette section ne vous a pas aidé à résoudre votre problème, reportez-vous à la carte de garantie de votre ordinateur de bureau et contactez le service après-vente d'ASUS. Visitez le site Web de support d'ASUS sur http://support.asus.com pour obtenir les coordonnées du service après-vente le plus proche.

Informations de contact ASUS

Adresse 15 Li-Te Road, Peitou, Taipei, Taiwan 11259

Téléphone [phone]

Fax [phone]

E-mail [e-mail]

Support en ligne support.asus.com

Adresse 800 Corporate Way, Fremont, CA 94539, USA

Téléphone [phone]

Fax [phone]

Site Web usa.asus.com

Support technique

Téléphone [phone]

Support fax [phone]

Support en ligne support.asus.com

ASUS france SARL

Adresse 10, Allée de Bienvenue, 93160 Noisy-le-Grand, France

Téléphone [phone]

Site Web www.france.asus.com

Support technique

Téléphone [phone]

Fax [phone]

Support en ligne support.asus.com

Fabricant ASUSTeK Computer Inc.
Adresse No.150, LI-TE RD., PEITOU	TAIPEI 112, TAIWAN
Representant légal en Europe	ASUS Computer GmbH
Adresse HARKORT STR. 21-23, 40880 RATINGEN, ALLEMAGNE

ASUS desktop PC

BM6635(MD560)

BM6835

BP6335(SD560)

BM6635(MD560)

BM6835

BP6335(SD560)

17286

Prima Edizione

Maggio 2012
