MANUAL DE UTILIZADOR IC800T KLIPSCH

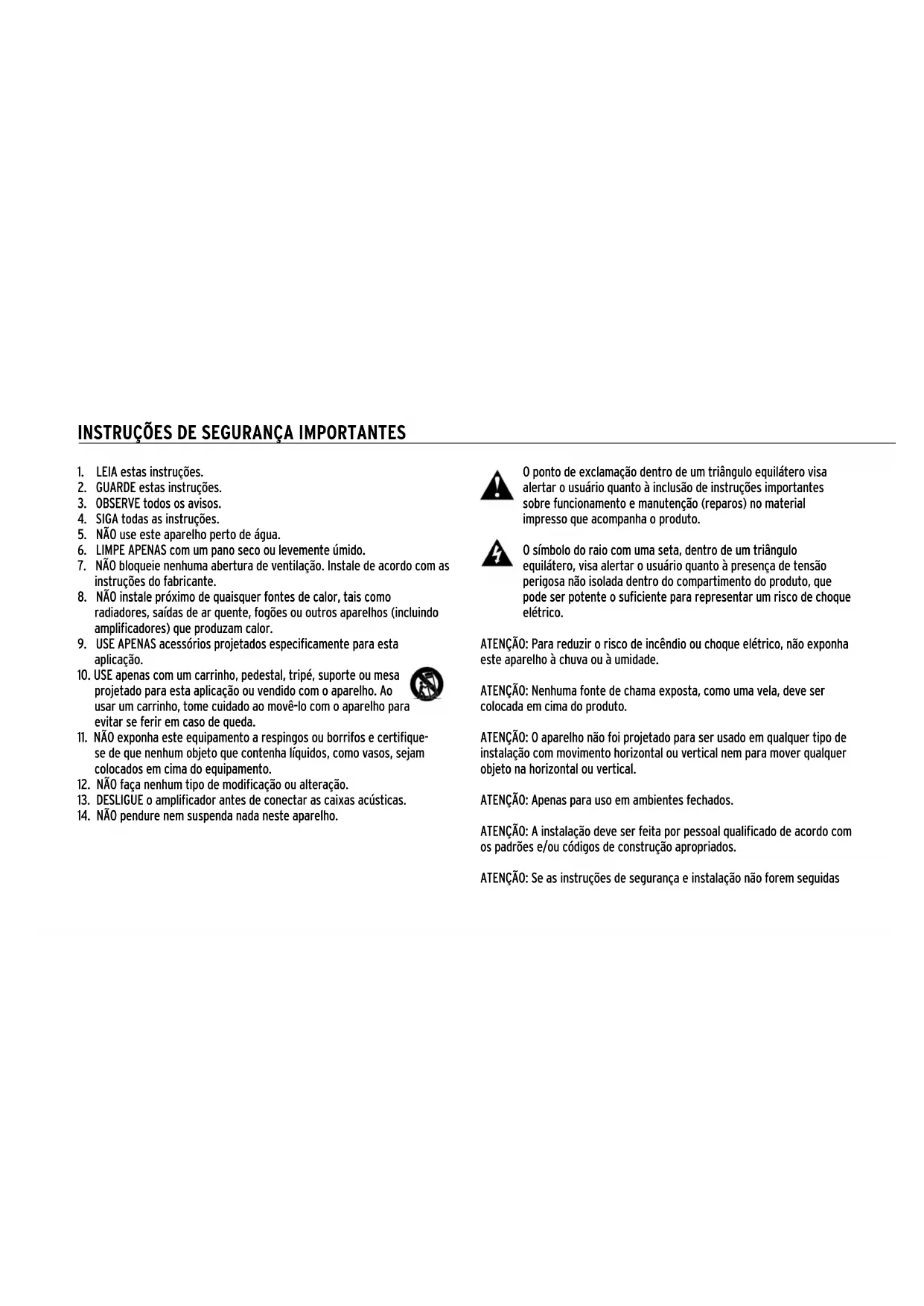

4. SIGA todas as instruções.

5. NÃO use este aparelho perto de água.

6. LIMPE APENAS com um pano seco ou levemente úmido.

7. NÃO bloqueie nenhuma abertura de ventilação. Instale de acordo com as

instruções do fabricante.

8. NÃO instale próximo de quaisquer fontes de calor, tais como

radiadores, saídas de ar quente, fogões ou outros aparelhos (incluindo amplificadores) que produzam calor.

9. USE APENAS acessórios projetados especificamente para esta

10. USE apenas com um carrinho, pedestal, tripé, suporte ou mesa

projetado para esta aplicação ou vendido com o aparelho. Ao usar um carrinho, tome cuidado ao movê-lo com o aparelho para evitar se ferir em caso de queda.

11. NÃO exponha este equipamento a respingos ou borrifos e certifique-

se de que nenhum objeto que contenha líquidos, como vasos, sejam colocados em cima do equipamento.

12. NÃO faça nenhum tipo de modificação ou alteração.

O ponto de exclamação dentro de um triângulo equilátero visa alertar o usuário quanto à inclusão de instruções importantes sobre funcionamento e manutenção (reparos) no material impresso que acompanha o produto. O símbolo do raio com uma seta, dentro de um triângulo equilátero, visa alertar o usuário quanto à presença de tensão perigosa não isolada dentro do compartimento do produto, que pode ser potente o suficiente para representar um risco de choque elétrico. ATENÇÃO: Para reduzir o risco de incêndio ou choque elétrico, não exponha este aparelho à chuva ou à umidade. ATENÇÃO: Nenhuma fonte de chama exposta, como uma vela, deve ser colocada em cima do produto. ATENÇÃO: O aparelho não foi projetado para ser usado em qualquer tipo de instalação com movimento horizontal ou vertical nem para mover qualquer objeto na horizontal ou vertical. ATENÇÃO: Apenas para uso em ambientes fechados. ATENÇÃO: A instalação deve ser feita por pessoal qualificado de acordo com os padrões e/ou códigos de construção apropriados. ATENÇÃO: Se as instruções de segurança e instalação não forem seguidas INSTRUÇÕES DE SEGURANÇA IMPORTANTESpoderá causar problemas de funcionamento, podendo resultar em danos patrimoniais e pessoais. ATENÇÃO: Não abra! Risco de choque elétrico. As tensões presentes neste equipamento podem causar riscos à vida. Não há peças internas que possam ser reparadas pelo usuário. Toda a manutenção deve ser realizada por pessoal qualificado. A Klipsch recomenda que a instalação de seus sistemas de alto-falantes seja realizada somente por pessoal qualificado. Assegure-se sempre de que os fatores de segurança adequados sejam observados. Devido ao peso e ao tamanho dos componentes, podem ocorrer danos se os dispositivos se desprenderem. O suporte de teto deve ser usado durante a instalação em forros suspensos. Use o suporte sísmico como meio secundário de suporte. Em algumas áreas, o código de construção civil exige o uso de suporte sísmico.ÍNDICE IC-400-T IC-525-T IC-650-T IC-800-T IC-500-T-SC x2 Módulos de alto-falante x2 Grades x2 Anéis de reforço x4 Trilhos x2 Modelo e proteção de papelão recortado para pintura x8 Parafusos (para fixar os trilhos ao anel de reforço) x2 Acessórios de adaptação de 3/4” x1 Módulo de alto-falante x1 Grade x1 Anel de reforço x2 Trilhos x1 Modelo e proteção de papelão recortado para pintura x4 Parafusos (para fixar os trilhos ao anel de reforço)

Acessório de adaptação de 3/4

ALTO-FALANTES DE TETO KLIPSCH PROFESSIONALINSTALAÇÃO

CÓDIGOS DE CONSTRUÇÃO

CIVIL QUE SE APLIQUEM À

SUA REGIÃO. Todos os alto-falantes de teto Klipsch Professional incluem um suporte para teto para instalação em forro suspenso ou sempre que for necessário um reforço suplementar do material do teto. O suporte e o alto-falante são projetados de modo que a instalação possa ser feita onde não é possível ou onde seja difícil obter acesso à área acima do teto. O suporte é composto de três partes: um anel de reforço e dois trilhos. Os dois trilhos devem ser fixados ao anel de reforço com os quatro parafusos fornecidos, como mostrado.2 3 INSTALAÇÃO

TEMPLATE TEMPLATE Para instalar o alto-falante, corte um orifício no teto usando o modelo de papelão recortado fornecido com o alto-falante ou consulte as medidas fornecidas. Puxe a fiação através do orifício. MODELO IC-400-T, IC-525-T, IC-500-T ø9.125” IC-650-T ø10.125” IC-800-T ø12.625”4 Para instalar o suporte, dobre o anel sobre si mesmo no sentido dos trilhos usando o tensor instalado sobre o anel de reforço para que possa ser inserido no orifício recortado. Após inserir o anel de reforço no orifício, solte-o para que se desdobre e volte à sua posição normal. Posicione o suporte sobre o orifício e certifique-se de que os trilhos encostem nas escoras em T.INSTALAÇÃO O compartimento elétrico destina-se a ser um ponto de terminação para o circuito de áudio. Para acessá-lo, remova a cobertura do terminal localizada na parte traseira do alto-falante. (No IC-500-T-SC, o terminal está localizado na lateral do alto-falante). A cobertura do terminal é compatível com o eletroduto/fio/adaptador apropriado. Passe a fiação através do eletroduto/adaptador de fiação e conecte- os ao terminal de entrada de acordo com o modo de operação desejado. Não se esqueça de observar a polaridade correta. Recoloque a cobertura do terminal e aperte o eletroduto/adaptador de fiação para fixar a fiação.

AO CONECTAR SISTEMAS DE

DISTRIBUIÇÃO DE 70 V OU 100 V,

SOMENTE PARA IC-500-T-SCInsira o alto-falante no orifício recortado. Com uma chave de fenda Phillips no 2, aperte as quatro braçadeiras até que estejam firmemente encostadas na superfície do teto. Não aperte demasiadamente. 6 7INSTALAÇÃO

Stereo 60W Em instalações com conexão de entrada de 70 V/100 V, coloque a chave no painel frontal na posição desejada. Para aplicações onde deseja obter impedância de 8 Ω, a chave deve ser colocada na posição 8 Ω. Observação: O alto-falante vem configurado de fábrica com a saída mais baixa (alta impedância). IC-650-T

Stereo 60W IC-525-T IC-400-T IC-500-T-SC IC-800-TUsando a palma da mão, insira a grade na estrutura do alto-falante certificando-se de que esteja bem encaixada e alinhada. SEISMIC TAB Um suporte sísmico, localizado na parte de trás do alto-falante, é usado como um segundo ponto de segurança. Alguns códigos de construção civil podem exigir sua utilização. Para usar o suporte sísmico, instale um cabo de sustentação a partir de um ponto fixo no teto e prenda-o no suporte no alto-falante. Não se esqueça de consultar os códigos de construção civil da sua área. A Klipsch recomenda que este suporte seja usado em todas as instalações como um meio secundário de suporte.
