MANUALE UTENTE IC800T KLIPSCH

91. LEGGERE queste istruzioni.

3. RISPETTARE tutte le avvertenze.

4. SEGUIRE tutte le istruzioni.

5. NON usare questo apparecchio vicino all’acqua.

6. PULIRE SOLO con un panno asciutto o leggermente umido.

7. NON ostruire nessuna apertura per l’aria. Installare l’apparecchio

seguendo le istruzioni del produttore.

8. NON installare l’apparecchio presso fonti di calore come ad esempio

radiatori, bocchette di uscita dell’aria di riscaldamento, forni o altri apparecchi (compresi amplificatori) che generano calore.

9. USARE SOLO gli accessori progettati specificamente per questo

o tavolo – progettati specificamente per questo apparecchio o venduti con l’apparecchio stesso. Se si usa un carrello, fare attenzione quando lo si sposta assieme all’apparecchio, per prevenire infortuni causati da un ribaltamento.

11. NON esporre l’apparecchio a gocciolamenti o spruzzi e accertarsi che

su di esso non siano collocati contenitori di liquido, per esempio vasi da fiori.

12. NON modificare l’apparecchio in nessun modo.

13. SPEGNERE l’amplificatore prima di collegare gli altoparlanti.

14. NON appendere nessun oggetto a questo apparecchio.

Il punto esclamativo all’interno di un triangolo equilatero segnala che il manuale allegato all’apparecchio contiene istruzioni importanti per l’uso, la manutenzione e le riparazioni. Il simbolo del fulmine all’interno di un triangolo equilatero avvisa della presenza di alte tensioni non isolate all’interno dell’apparecchio, di livello tale da comportare il rischio di elettrocuzione. AVVERTENZA. Per ridurre il rischio incendio o elettrocuzione, non esporre l’apparecchio alla pioggia né all’umidità. AVVERTENZA. Non collocare sull’apparecchio sorgenti di fiamme libere, come candele. AVVERTENZA. L’apparecchio non è concepito per l’utilizzo in qualsiasi tipo di impianto mobile o di movimentazione. AVVERTENZA. Solo per l’uso in locali chiusi. AVVERTENZA. L’installazione deve essere eseguita da personale qualificato secondo gli standard e/o le norme edilizie appropriate. AVVERTENZA. La mancata osservanza delle istruzioni di sicurezza e installazione può causare malfunzionamenti, da cui conseguirebbero danni alle cose e lesioni personali. ISTRUZIONI IMPORTANTI DI SICUREZZAAVVERTENZA. Non aprire. Rischio di folgorazione. Le tensioni esistenti all’interno di questo apparecchio sono mortali. All’interno non ci sono parti riparabili dall’utente. Per qualsiasi intervento rivolgersi a personale qualificato. Klipsch raccomanda che solo personale qualificato installi i suoi impianti di altoparlanti. Accertarsi sempre che siano osservati fattori adeguati di sicurezza. A causa del peso e delle dimensioni dei componenti dell’impianto, si possono verificare danni se i dispositivi si scollegano. È necessario usare l’apposito supporto per l’installazione su controsoffitti. Usare la staffa antisismica come mezzo secondario di supporto; in alcune aree, le norme edilizie ne specificano l’utilizzo.CONTENUTO IC-400-T IC-525-T IC-650-T IC-800-T IC-500-T-SC x2 Altoparlanti x2 Griglie x2 Anelli di rinforzo x4 Barre x2 Dima di cartone per l’apertura e materiale di mascheratura per la verniciatura x8 Viti (per fissare le barre all’anello di rinforzo) x2 Raccordi da 3/4” (1,9 cm) x1 Altoparlante x1 Griglia x1 Anello di rinforzo x2 Barre x1 Dima di cartone per l’apertura e materiale di mascheratura per la verniciatura x4 Viti (per fissare le barre all’anello di rinforzo) x1 Raccordo da 3/4” (1,9 cm)

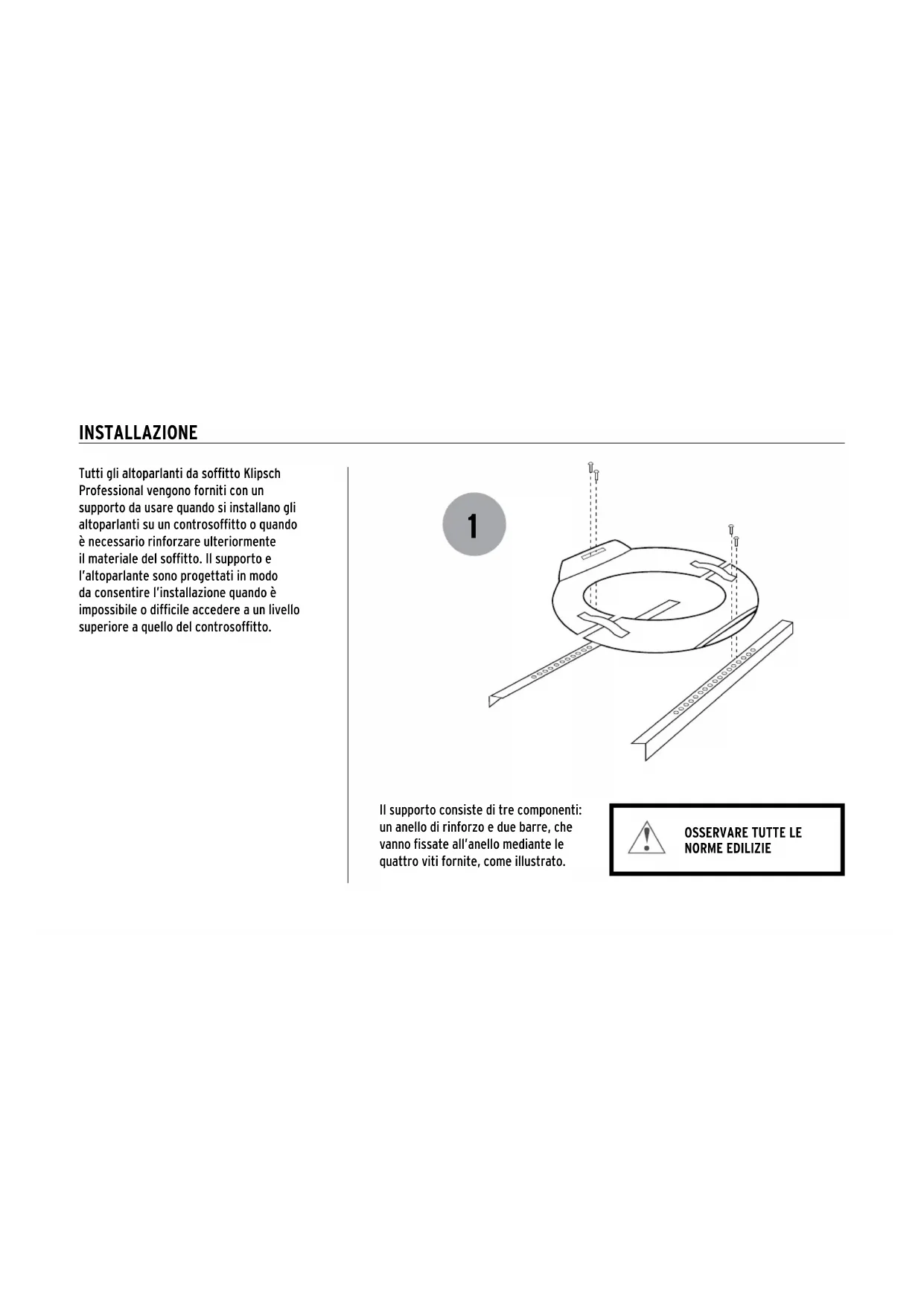

NORME EDILIZIE Tutti gli altoparlanti da soffitto Klipsch Professional vengono forniti con un supporto da usare quando si installano gli altoparlanti su un controsoffitto o quando è necessario rinforzare ulteriormente il materiale del soffitto. Il supporto e l’altoparlante sono progettati in modo da consentire l’installazione quando è impossibile o difficile accedere a un livello superiore a quello del controsoffitto. Il supporto consiste di tre componenti: un anello di rinforzo e due barre, che vanno fissate all’anello mediante le quattro viti fornite, come illustrato.2 3 INSTALLAZIONE

TEMPLATE TEMPLATE Per installare l’altoparlante, praticare un’apertura nel controsoffitto avvalendosi della dima di cartone fornita con gli altoparlanti o consultando le misure riportate a destra, quindi tirare i cavi attraverso l’apertura. MODELO IC-400-T, IC-525-T, IC-500-T ø9.125” IC-650-T ø10.125” IC-800-T ø12.625”4 Per installare il supporto, usare i tenditori elastici di cui l’anello di rinforzo è dotato per piegarne su sé stesso il lato rivolto verso le barre, in modo da inserire l’anello nel foro eseguito, quindi rilasciare l’anello affinché si apra tornando nella posizione normale. Posizionare il supporto sul foro e accertarsi che le barre poggino sui profili di fissaggio dei pannelli del controsoffitto.INSTALLAZIONE Lo scomparto dei cavi è il punto di terminazione del circuito audio. Accedere allo scomparto rimuovendone il coperchio, situato sulla parte posteriore dell’altoparlante (per il modello IC-500-T-SC, il coperchio è situato su un lato dell’altoparlante). Il coperchio accetta un’appropriata canaletta o adattatore per cavi. Introdurre i cavi attraverso la canaletta o l’adattatore e collegarli ai terminali d’ingresso secondo la modalità di funzionamento desiderata, accertandosi di rispettare la corretta polarità. Riposizionare il coperchio e serrare la canaletta o l’adattatore per fissare i cavi.

QUANDO SI COLLEGANO IMPIANTI DI LINEA

SOLO PER IL MODELLO IC-500-T-SCInserire l’altoparlante nel foro, quindi serrare i quattro morsetti mediante un cacciavite con testa a croce n. 2 finché non fanno battuta contro la superficie del controsoffitto; non serrarli eccessivamente. 6 7INSTALLAZIONE

Stereo 60W Nel caso di impianti che utilizzano una connessione d’ingresso a 70 V o 100 V, portare nella posizione desiderata il selettore situato sul pannello anteriore. Per applicazioni in cui si desidera un’impedenza di 8 ohm, la posizione adatta è quella contrassegnata “8Ù”. Nota: l’altoparlante viene spedito dalla fabbrica impostato sul minimo valore di uscita (impedenza elevata). IC-650-T

Stereo 60W IC-525-T IC-400-T IC-500-T-SC IC-800-TUsando il palmo della mano, inserire la griglia nella cassa dell’altoparlante accertandosi che sia salda e a filo. SEISMIC TAB Una staffa antisismica, situata sulla parte posteriore dell’altoparlante, serve da punto di sicurezza secondario; alcune norme edilizie potrebbero richiederne l’uso. Per impiegarla, fissare un filo metallico a un punto stabile sul controsoffitto e alla staffa stessa; consultare le norme edilizie locali. Klipsch raccomanda l’utilizzo di questa staffa in tutti gli impianti, come mezzo secondario di supporto.
