BEDIENUNGSANLEITUNG IC800T KLIPSCH

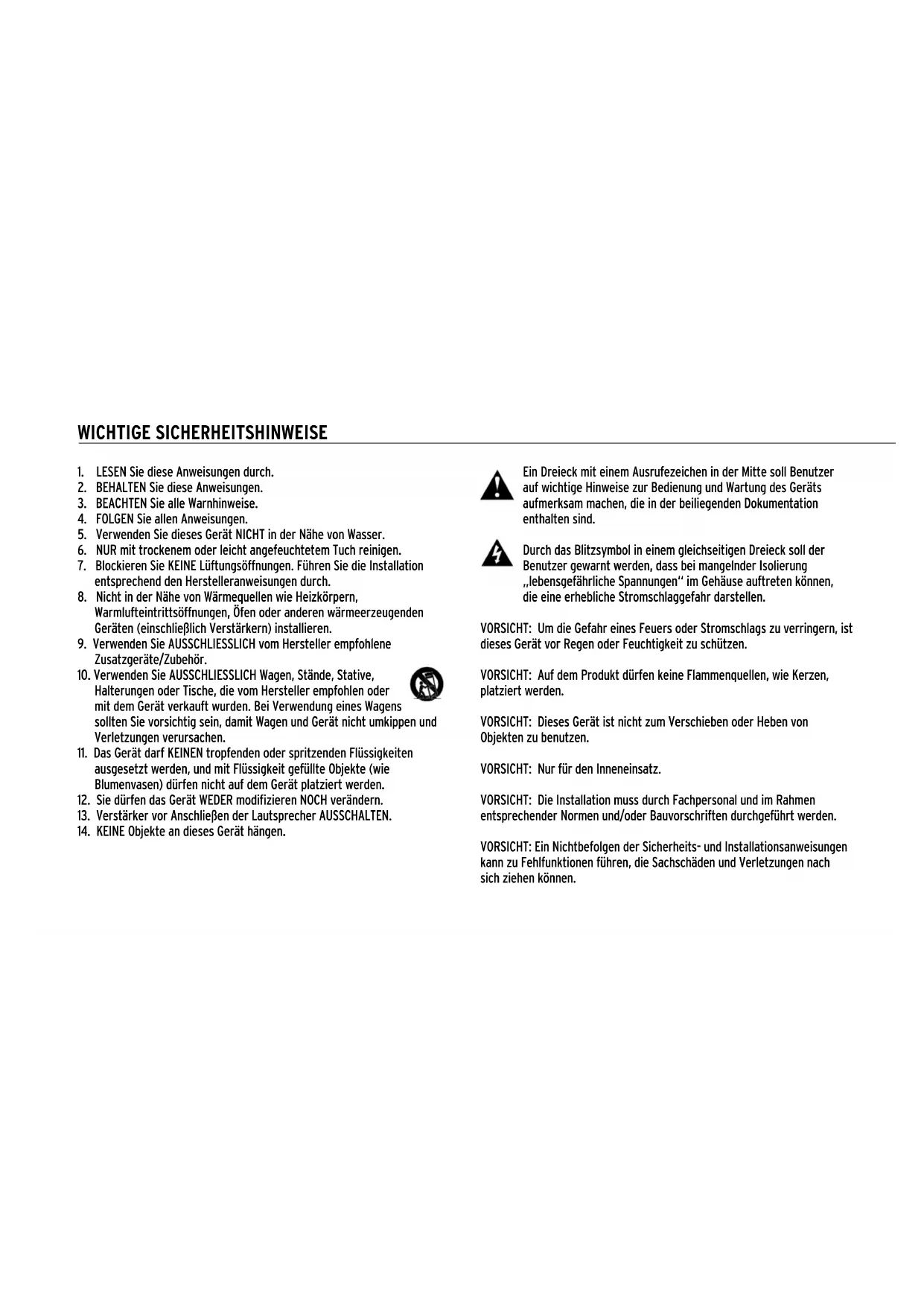

91. LESEN Sie diese Anweisungen durch.

2. BEHALTEN Sie diese Anweisungen.

3. BEACHTEN Sie alle Warnhinweise.

4. FOLGEN Sie allen Anweisungen.

5. Verwenden Sie dieses Gerät NICHT in der Nähe von Wasser.

6. NUR mit trockenem oder leicht angefeuchtetem Tuch reinigen.

7. Blockieren Sie KEINE Lüftungsöffnungen. Führen Sie die Installation

entsprechend den Herstelleranweisungen durch.

8. Nicht in der Nähe von Wärmequellen wie Heizkörpern,

Warmlufteintrittsöffnungen, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verstärkern) installieren.

9. Verwenden Sie AUSSCHLIESSLICH vom Hersteller empfohlene

Zusatzgeräte/Zubehör.

10. Verwenden Sie AUSSCHLIESSLICH Wagen, Stände, Stative,

Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft wurden. Bei Verwendung eines Wagens sollten Sie vorsichtig sein, damit Wagen und Gerät nicht umkippen und Verletzungen verursachen.

11. Das Gerät darf KEINEN tropfenden oder spritzenden Flüssigkeiten

ausgesetzt werden, und mit Flüssigkeit gefüllte Objekte (wie Blumenvasen) dürfen nicht auf dem Gerät platziert werden.

12. Sie dürfen das Gerät WEDER modifizieren NOCH verändern.

13. Verstärker vor Anschließen der Lautsprecher AUSSCHALTEN.

14. KEINE Objekte an dieses Gerät hängen.

Ein Dreieck mit einem Ausrufezeichen in der Mitte soll Benutzer auf wichtige Hinweise zur Bedienung und Wartung des Geräts aufmerksam machen, die in der beiliegenden Dokumentation enthalten sind. Durch das Blitzsymbol in einem gleichseitigen Dreieck soll der Benutzer gewarnt werden, dass bei mangelnder Isolierung „lebensgefährliche Spannungen“ im Gehäuse auftreten können, die eine erhebliche Stromschlaggefahr darstellen. VORSICHT: Um die Gefahr eines Feuers oder Stromschlags zu verringern, ist dieses Gerät vor Regen oder Feuchtigkeit zu schützen. VORSICHT: Auf dem Produkt dürfen keine Flammenquellen, wie Kerzen, platziert werden. VORSICHT: Dieses Gerät ist nicht zum Verschieben oder Heben von Objekten zu benutzen. VORSICHT: Nur für den Inneneinsatz. VORSICHT: Die Installation muss durch Fachpersonal und im Rahmen entsprechender Normen und/oder Bauvorschriften durchgeführt werden. VORSICHT: Ein Nichtbefolgen der Sicherheits- und Installationsanweisungen kann zu Fehlfunktionen führen, die Sachschäden und Verletzungen nach sich ziehen können. WICHTIGE SICHERHEITSHINWEISEVORSICHT: Nicht öffnen! Verletzungsgefahr durch elektrischen Schlag. In diesem Gerät gibt es lebensgefährliche Stromspannung. Enthält keine durch den Benutzer zu wartenden Teile. Lassen Sie alle Wartungen von geschulten Kundendiensttechnikern durchführen. Klipsch empfiehlt, seine Lautsprechersysteme nur von Fachleuten installieren zu lassen. Achten Sie stets darauf, dass ausreichende Sicherheitsvorschriften eingehalten werden. Aufgrund des Gewichts und der Größe der Komponenten könnten Schäden auftreten, wenn Geräte sich lösen. Der beiliegende Stützträger muss bei der Installation in Zwischendecken verwendet werden. Verwenden Sie die Erdbebensicherung als sekundäre Befestigung. In manchen Bereichen schreiben die Bauvorschriften die Erdbebensicherung vor.INHALT IC-400-T IC-525-T IC-650-T IC-800-T IC-500-T-SC x2 Lautsprechermodule x2 Lautsprechergrills x2 Verstärkungsringe x4 Schienen x2 Pappschablone und Lackiermaske x8 Schrauben (Schienen an Verstärkungsring befestigen) x2 3/4-Zoll-Adapterstücke x1 Lautsprechermodul x1 Lautsprechergrill x1 Verstärkungsring x2 Schienen x1 Pappschablone und Lackiermaske x4 Schrauben (Schienen an Verstärkungsring befestigen) x1 3/4-Zoll-Adapterstück

BAUVORSCHRIFTEN EINGEHALTEN WERDEN Alle Klipsch Professional Deckenlautsprecher werden mit einem Stützträger zur Installation in einer Zwischendecke oder an Stellen, wo die Decke verstärkt werden muss, ausgeliefert. Der Stützträger und der Lautsprecher sind so ausgelegt, dass eine Installation durchführbar ist, wenn ein Zugriff auf den Raum über der Decke nicht oder nur schwer möglich ist. Der Stützträger besteht aus drei Teilen: einem Verstärkungsring und zwei Schienen. Die beiden Schienen sollten wie gezeigt mit den vier beiliegenden Schrauben am Verstärkungsring angebracht werden.2 3 INSTALLATION

TEMPLATE TEMPLATE Um Ihren Lautsprecher zu installieren, müssen Sie entweder unter Verwendung der beiliegenden Pappschablone ein Loch in die Decke schneiden oder die angegebenen Maße verwenden. Ziehen Sie die Kabel durch das Loch. SCHABLONE IC-400-T, IC-525-T, IC-500-T ø9.125” IC-650-T ø10.125” IC-800-T ø12.625”4 Um den Stützträger zu installieren, klappen Sie die Schienenseite des Rings unter Verwendung der Spannvorrichtung zusammen, so dass er in das ausgeschnittene Loch eingeführt werden kann. Nach dem Einführen in das Loch lassen Sie den Verstärkungsring los, so dass er sich wieder in seine Normalposition aufklappt. Platzieren Sie den Stützträger so über dem ausgeschnittenen Loch, dass die Schienen auf den Deckenträgerstützen aufliegen.INSTALLATION Das Kabelfach dient als Anschlusspunkt für die Audioschaltung. Sie können auf das Fach zugreifen, indem Sie die Terminalabdeckung an der Rückseite des Lautsprechers abnehmen. (Beim IC-500-T-SC befindet sich dies an der Seite des Lautsprechers.) Sie können die entsprechende Leitung bzw. das Kabel oder den Adapter an der Terminalabdeckung verwenden. Führen Sie die Drähte durch die Leitung/den Kabeladapter und verbinden Sie diese entsprechend der gewünschten Betriebsweise mit dem Eingangsterminal. Achten Sie dabei auf die korrekte Polung. Bringen Sie die Terminalabdeckung wieder an und ziehen Sie die Leitung/ den Kabeladapter fest an, um das Kabel zu sichern.

BEI DER VERBINDUNG MIT 70V/100V-

LEITUNGSSYSTEMEN MUSS EIN

FACHGERECHTER ANSCHLUSS SICHERGESTELLT

WERDEN. EINE VERBINDUNG MIT DEM

VERSTÄRKER ODER BEIDEN FÜHREN.

NUR FÜR IC-500-T-SCFühren Sie den Lautsprecher in das ausgeschnittene Loch ein. Ziehen Sie mit einem Kreuzschlitzschraubendreher (Größe 2) die vier Klemmen fest, bis diese sicher an der Deckenoberfläche ruhen. Ziehen Sie sie nicht zu fest an. 6 7INSTALLATION

Stereo 60W Für Installationen mit 70V/100V- Eingangsverbindungen stellen Sie den Schalter an der Vorderseite auf die gewünschte Option. Für Anwendungen, bei denen eine Impedanz von 8 Ohm gewünscht wird, sollte der Schalter auf 8 Ohm eingestellt werden. Hinweis: Werksseitig ist der Lautsprecher auf die geringste Ausgabeeinstellung (hohe Impedanz) eingestellt. IC-650-T

Stereo 60W IC-525-T IC-400-T IC-500-T-SC IC-800-TDrücken Sie den Lautsprechergrill mit der Handfläche in den Lautsprecherrahmen und vergewissern Sie sich, dass er sicher und bündig sitzt. SEISMIC TAB Eine Erdbebensicherung an der Rückseite des Lautsprechers wird als sekundärer Befestigungspunkt verwendet. Manche örtliche Bauvorschriften erfordern ihre Verwendung. Um die Erdbebensicherung zu verwenden, führen Sie ein Haltekabel von einer sicheren Stelle in der Decke herunter und befestigen es an der Halterung. Sehen Sie sich hierzu die örtlichen Bauvorschriften an. Klipsch empfiehlt die Verwendung dieser Erdbebensicherung bei allen Installationen als sekundäre Unterstützungsmaßnahme.
