IC800T - Haut-parleur KLIPSCH - Notice d'utilisation et mode d'emploi gratuit

MODE D'EMPLOI IC800T KLIPSCH

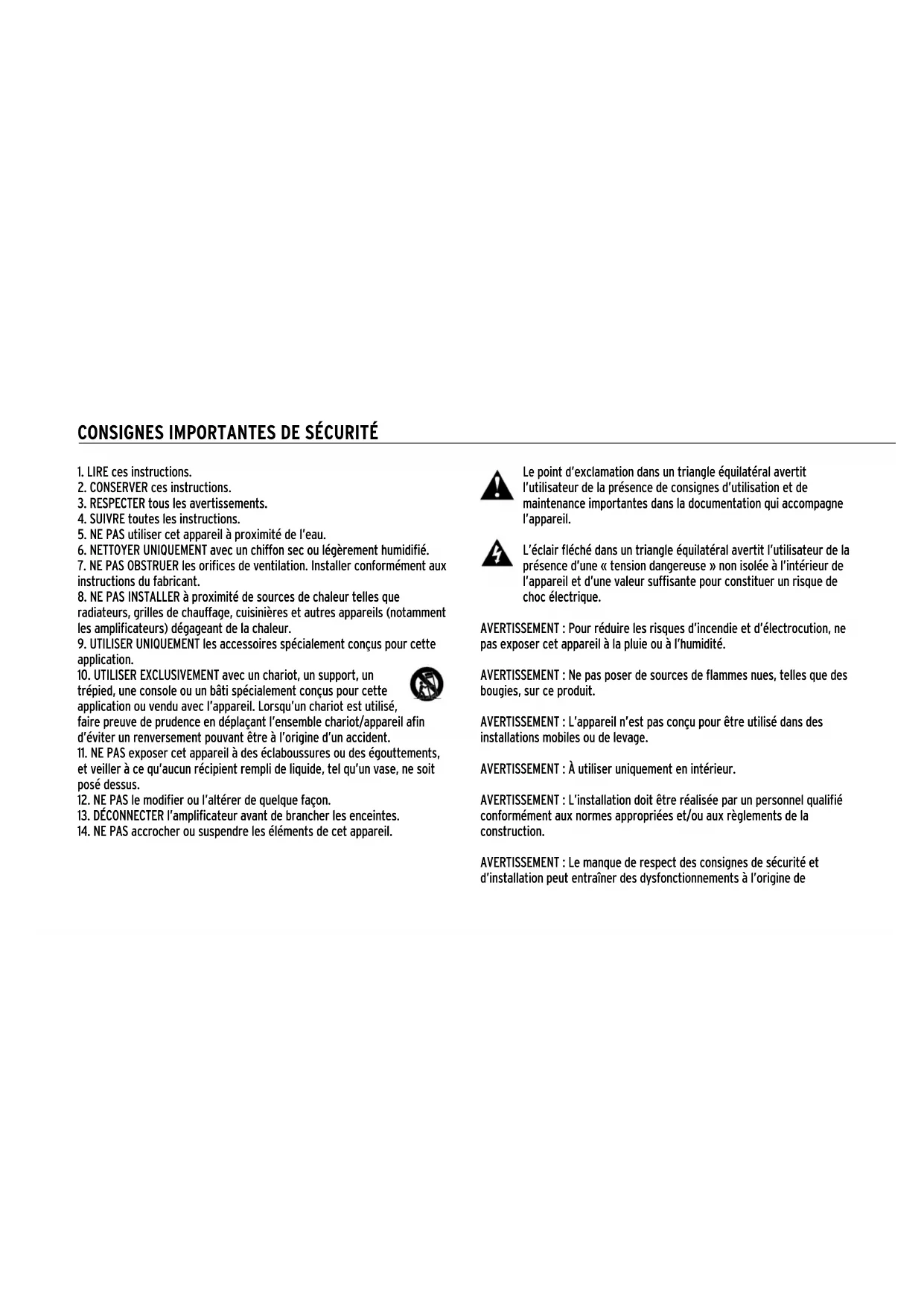

3. RESPECTER tous les avertissements.

4. SUIVRE toutes les instructions.

5. NE PAS utiliser cet appareil à proximité de l’eau.

6. NETTOYER UNIQUEMENT avec un chiffon sec ou légèrement humidifié.

8. NE PAS INSTALLER à proximité de sources de chaleur telles que

radiateurs, grilles de chauffage, cuisinières et autres appareils (notamment les amplificateurs) dégageant de la chaleur.

9. UTILISER UNIQUEMENT les accessoires spécialement conçus pour cette

10. UTILISER EXCLUSIVEMENT avec un chariot, un support, un

trépied, une console ou un bâti spécialement conçus pour cette application ou vendu avec l’appareil. Lorsqu’un chariot est utilisé, faire preuve de prudence en déplaçant l’ensemble chariot/appareil afin d’éviter un renversement pouvant être à l’origine d’un accident.

11. NE PAS exposer cet appareil à des éclaboussures ou des égouttements,

et veiller à ce qu’aucun récipient rempli de liquide, tel qu’un vase, ne soit posé dessus.

12. NE PAS le modifier ou l’altérer de quelque façon.

13. DÉCONNECTER l’amplificateur avant de brancher les enceintes.

14. NE PAS accrocher ou suspendre les éléments de cet appareil.

Le point d’exclamation dans un triangle équilatéral avertit l’utilisateur de la présence de consignes d’utilisation et de maintenance importantes dans la documentation qui accompagne l’appareil. L’éclair fléché dans un triangle équilatéral avertit l’utilisateur de la présence d’une « tension dangereuse » non isolée à l’intérieur de l’appareil et d’une valeur suffisante pour constituer un risque de choc électrique.

AVERTISSEMENT : Pour réduire les risques d’incendie et d’électrocution, ne

pas exposer cet appareil à la pluie ou à l’humidité.

AVERTISSEMENT : Ne pas poser de sources de flammes nues, telles que des

bougies, sur ce produit.

AVERTISSEMENT : L’appareil n’est pas conçu pour être utilisé dans des

installations mobiles ou de levage.

AVERTISSEMENT : À utiliser uniquement en intérieur.

AVERTISSEMENT : L’installation doit être réalisée par un personnel qualifié

conformément aux normes appropriées et/ou aux règlements de la construction.

AVERTISSEMENT : Le manque de respect des consignes de sécurité et

d’installation peut entraîner des dysfonctionnements à l’origine de CONSIGNES IMPORTANTES DE SÉCURITÉdommages matériels et de blessures accidentelles.

AVERTISSEMENT : Ne pas ouvrir ! Risque de choc

électrique. Les tensions présentes dans cet appareil peuvent être mortelles. Cet appareil ne contient pas de pièces pouvant être réparées par l’utilisateur. Les dépannages doivent être confiés à un réparateur professionnel compétent. Klipsch recommande que seul le personnel qualifié installe ses enceintes. Veiller à ce que les facteurs de sécurité adéquats soient respectés à tout moment. En raison du poids et de la taille des composants concernés, des dommages potentiels pourraient se produire si les appareils se détachaient. Le renfort de carreau inclus doit être utilisé lors de l’installation dans de faux-plafonds. Utiliser la fixation sismique comme moyen de support secondaire. Dans certaines zones, le règlement exige d’utiliser la fixation sismique.CONTENU IC-400-T IC-525-T IC-650-T IC-800-T IC-500-T-SC x2 Modules de haut-parleur x2 Grilles x2 Anneaux de renforcement x4 Rails x2 Gabarit en carton découpé et masque de peinture x8 Vis (Attacher les rails à l’anneau de renforcement) x2 Raccords d’adaptateur de 3/4 po x1 Module de haut-parleur x1 Grille x1 Anneau de renforcement x2 Rails x1 Gabarit en carton découpé et masque de peinture

Vis (Attacher les rails à l’anneau de renforcement) x1 Raccord d’adaptateur de 3/4 po

Toutes les enceintes de plafond encastrables Klipsch Professional sont fournies avec un renfort de carreau pour l’installation des enceintes dans un faux-plafond ou lorsqu’un renfort supplémentaire du matériau du plafond est requis. Le renfort de carreau et l’enceinte sont conçus de façon à ce que l’installation puisse être réalisée lorsqu’il est difficile ou impossible d’accéder à l’espace au-dessus du plafond. Le renfort de carreau se compose de trois pièces : un anneau de renforcement et deux rails. Les deux rails doivent être attachés à l’anneau de renforcement au moyen des quatre vis incluses comme indiqué.2 3 INSTALLATION

TEMPLATE TEMPLATE Pour installer l’enceinte, découper un trou dans le plafond au moyen du gabarit en carton découpé fourni avec les enceintes ou consulter les mesures indiquées. Faire passer le câblage dans le trou. GABARIT IC-400-T, IC-525-T, IC-500-T ø9.125” IC-650-T ø10.125” IC-800-T ø12.625”4 Pour installer le renfort de carreau, plier l’anneau côté rail sur lui-même au moyen du tendeur de ressort sur l’anneau de renforcement pour permettre son insertion dans le trou découpé. Un fois inséré dans le trou découpé, relâcher l’anneau de renforcement de façon à ce qu’il se déplie de nouveau en position normale. Positionner le renfort de carreau au-dessus du trou découpé et s’assurer que les rails du carreau se trouvent sur les supports de la grille en T.INSTALLATION Le compartiment de câblage est conçu comme point de terminaison du circuit audio. On accède au compartiment en retirant le couvercle des bornes situé à l’arrière de l’enceinte. (Pour le IC-500-T-SC, la borne se trouve sur le côté de l’enceinte) Le couvercle des bornes acceptera le conduit/fil/adaptateur approprié. Passer les fils dans le conduit/adaptateur de fil et les raccorder à la borne d’entrée selon le mode de fonctionnement souhaité. Veiller à bien respecter la polarité. Replacer le couvercle des bornes et serrer le conduit/adaptateur de fil pour fixer le fil.

POUR LE IC-500-T-SC SEULEMENTInsérer l’enceinte dans le trou découpé. Avec un tournis Phillips nº 2, serrer les quatre brides à talon jusqu’à ce qu’elles soient fixées solidement contre la surface du plafond. Ne pas trop serrer. 6 7INSTALLATION

Stereo 60W Pour les installations utilisant un raccord d’entrée de 70 V/100 V, régler le commutateur sur la façade au réglage souhaité. Pour les applications où une impédance de 8 Ohms est souhaitée, le commutateur doit être réglé sur 8 Ohms. Remarque : L’enceinte est livrée de l’usine avec le réglage de sortie le plus faible (haute impédance). IC-650-T

Stereo 60W IC-525-T IC-400-T IC-500-T-SC IC-800-TAvec le plat de la main, insérer la grille dans le cadre de l’enceinte en veillant à ce qu’elle soit attachée en toute sécurité et affleure. SEISMIC TAB Une fixation sismique, située à l’arrière de l’enceinte, est utilisée comme point de sécurité secondaire. Certains règlements de la construction peuvent exiger son utilisation. Pour utiliser la fixation sismique, tirer un fil de support depuis un point sécurisé du plafond et l’attacher à la fixation. Assurez-vous de consulter les règlements de la construction dans votre région. Klipsch recommande d’utiliser cette fixation dans toutes les installations comme moyen de support secondaire.
