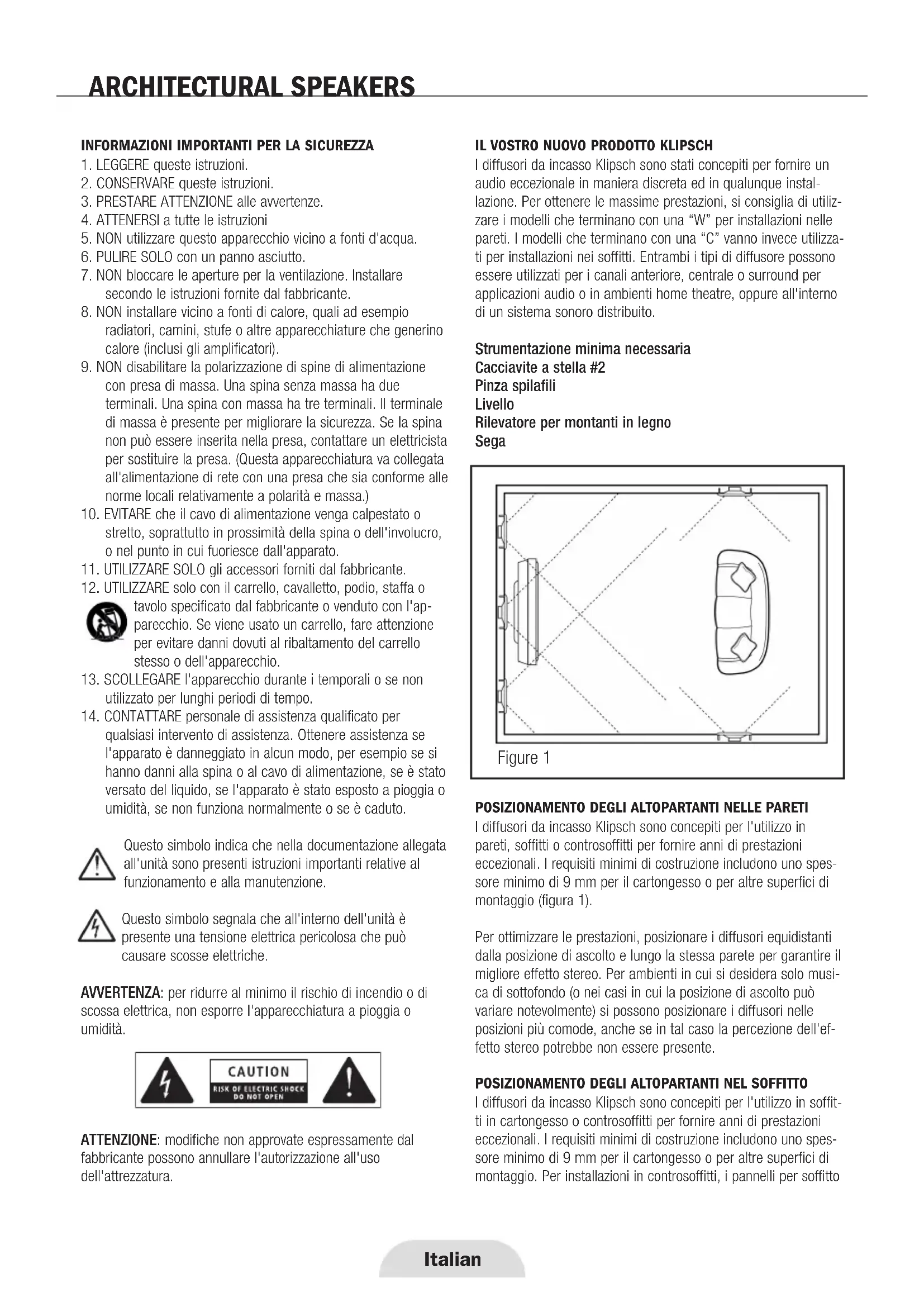

IL VOSTRO NUovo PRODOTTO KLIPSCH

I diffusori da incasso Klipsch sono stati concepti per fornire un audio eccezionale in maniera discrete ed in qualunque INSTALLazione. Per ottenere le massime prestazioni, si consiglia di utilizzare i modelli che terminano con una "W" per installazioni nelle pareti. I modelli che terminano con una "C" vanno,invece utilizzati per installazioni nei soffitti. Entrambi i tipi di diffusore possono essere utilizzati per i canali anteriore, centrale o surround per applicazioni audio o in ambienti home theatre, oppure all'interno di unsystema sonoro distribuito.

Strumentazione minima necessaria

Cacciavite a stella #2

Pinza spilafili

Livello

Rilevatore per montanti in legno

Sega

Figure 1

POSIZIONAMENTO DEGLI ALTOPARTANTI NELLE PARETI

I diffusori da incasso Klipsch sono concepti per l'utilizzo in pareti, soffitti o controsoffitti per fornire anni di prestazioni eccezzionali. I requisiti minimi di costruzione includono uno spessore minimo di 9 mm per il cartongesso o per altre superfici di montaggio (figura 1).

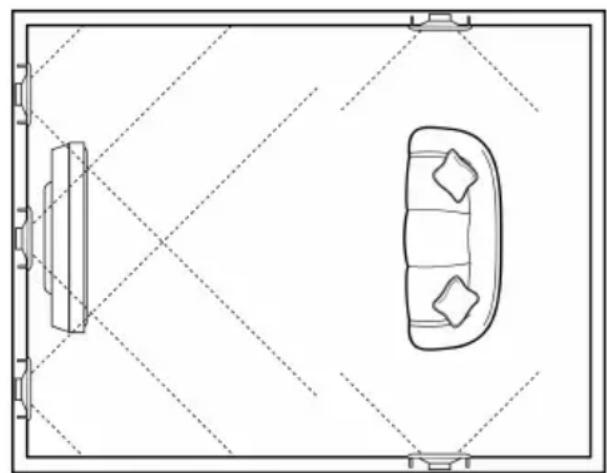

Per ottimizzare le prestazioni, posizionare i diffusori equidistanti alla posizione di ascolto e lungo la stessa parete per garantire il migliorere effetto stereo. Per ambienti in cui si desidera solo musica di sostofondo (o nei casi in cui la posizione di ascolto pova variare notevolmente) si possono positizonare i diffusori nelle posizioni più comode,anche se in tal caso la percezione dell'effetto stereo potrebbe non essere presente.

POSIZIONAMENTO DEGLI ALTOPARTANTI NEL SOFFITTO

I diffusori da incasso Klipsch sono concepiti per l'utilizzo in soffitti in cartongesso o controsoffitti per fornire anni di prestazioni eccezzionali. I requisiti minimi di costruzione includono uno spessore minimo di 9 mm per il cartongesso o per altre superfici di montaggio. Per installations in controsoffitti, i pannelli per soffitto

sospeso standard sono realizzati in materiali a bassa densità che possono incurvarsi e vibrare in modo udibile nel tempo. Per massimizzare le prestazioni acustiche dei diffusori montati in un controffitto, Klipsch consiglia di sostituire il pannello originale con uno in compensato o in fibra a media densità (MDF) da 12-18 mm (figura 2).

INSTALLAZIONE DIFFUSORE

(per una costruzione ex-novo, passare alla fase 3)

1. Tagliare un'apertura delle dimensioni adatte nella parete utilizzando la dima fornita in dotazione. Se la dima non fosse disponibile, si possono trovare le dimensioni dell'apertura presso il situ Klipsch: www.klipsch.com. Le dimensioni indicate sono quello minime necessarie. Se non fosse possibile realizzare un'apertura con precisione, si possono aggiungere 6 mm a ciascun lato. Evitare di tagliare attraverso tubature o cavi elettrici esistenti. Evitare di danneggiare even tuali barriere antincendio presenti nella parete.
2. Instradare i cavi (diametro minimo 18 AWG) fino all'apertura. Rispettare le norme locali in materia di costruzioni edilizie.
3. Collegare i cavi alla cassa utilizzando la codifica a colori o la marcatura del cavo come guida per garantire la polarità corretta.

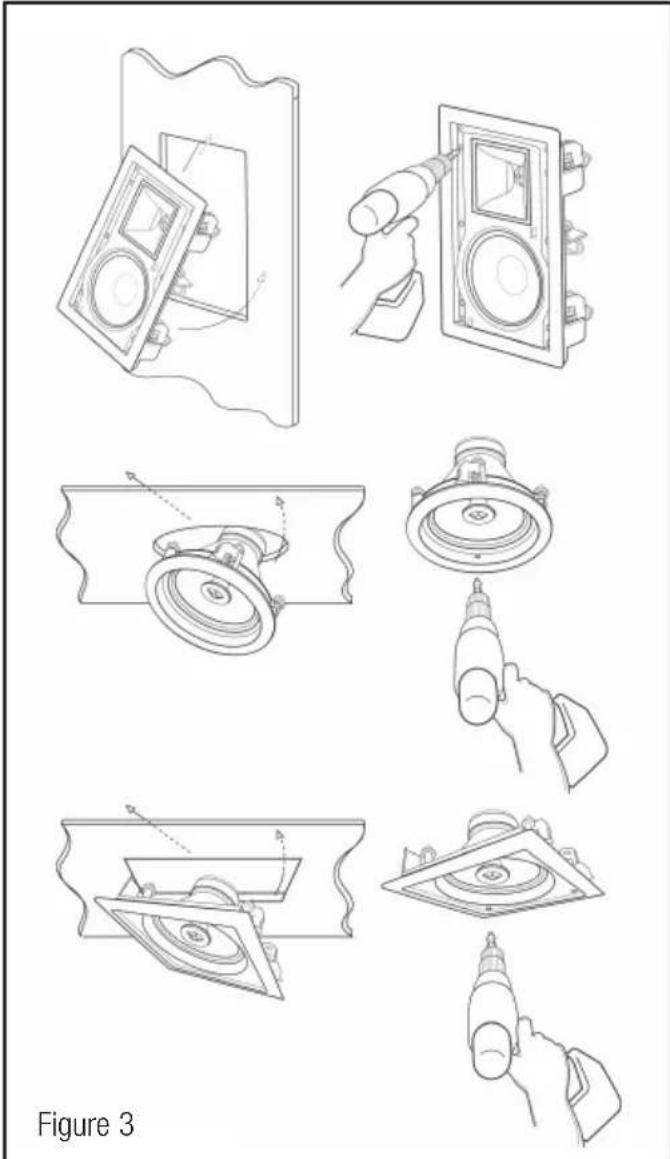

4. Inserire l'assemblaggio del diffusore nell'aperture e fissarlo serrando le quattro viti a stella (figura 3). Le alette dell'intelaiata ruoteranno verso l'esterno serrando tra loro la parete e l'intelaiata. (Le staffe Klipsch per nuove costruzioni sem plificano esta operazione se utilizzate prima dell'installazione del cartongesso o dell'intonaco.)
5. A quello punto si possono pitturare le mascherine prima di inserirle nelle casse. Le mascherine Klipsch POSSONO essere utilizzate con una vasta gamma di vernici. Prima di verniciare, si consiglia di rimuovere il tessuto di filtering. Pue essere inserito nuovamente quando la vernice è asciutta. Evitare un accumulo eccessivo di vernice nella perforazione della mascherina.
6. Premere la mascherina in posizione.

FUNZIONAMENTO

Interruttore di attenuazione toni medio-bassi e tweeter (serie 3000 e 5000)

Nel baffle anteriore di alcuni modelli è presente un interruptore per le tonalità tweeter (serie 3000) o interruttori per i toni medio-bassi e tweeter (serie 5000). L'interruttore permette di commutare tra una modalità di 0dB (normale) o -3dB negli intervalli di frequenza relativi. Se l'installazione viene eseguita in una stanza brillante dal punto di vista acustico, come ad esempio un bagno o una cucina, si consiglia di regolare l'interruttore del livello del tweeter. Se il diffusore viene installato in un angolo e genera un livello di bassi effecssivo, si consiglia di regolare l'interruttore per i toni medio-bassi. Prima di fissare la mascherina, verificare la posizione dell'interruttore.

Tromba ruotante (modelli per il montaggio nella parete)
Le series 3000 e 5000 includono una tromba ruotante che permette di posizionarla ottimizzando la convergenza. Prima di installare la mascherina si consiglia di posizonare la tromba puntandola verso la posizione di ascolto.

Tweeter con tromba girevole

(modelli per montaggio nel soffitto)

I modelli Klipsch Reference per incasso nel soffitto includono un tweeter girevole per posizionare le alte frequenze. Per dirigere il suono verso la posizione di ascolto, posizionare delicatamente la tromba nell'angolo desiderato prima di installare la mascherina.

NON ruotare lo stelo del tweeteter durante la regolazione della direzione.

Fissaggio del sensore a raggi infrarossi (modelli da parete)

I diffusori da parete Serie 2000, 3000 e 5000 presentano sul diaframma un dispositivo di posizionamento del sensore a raggi infrarossi da 1,27 cm (1/2").

GARANZIA APPLICABILE FUORI DEGLI USA E DEL CANADA

Se questo prodotto viene venduto fuori degli USA o del Canada,esso è coperto da una garanzia conforme alle leggi locali e la validità di tale garanzia è di esclusiva responsabilità del distributore del prodotto stesso. Per richiedere un intervento in garanzia rivolgersi al rivenditore o al distributore.
