Reference Premiere RP-8000F II - Altoparlante KLIPSCH - Manuale utente e istruzioni gratuiti

Marca	Klipsch
Modello	Reference Premiere RP-8000F II
Tipo di prodotto	Diffusore da pavimento (floorstanding)
Categoria	Altoparlante passivo
Impedenza nominale	8 ohm
Sensibilità	98 dB (stima)
Risposta in frequenza	32 Hz - 25 kHz ±3 dB (stima)
Potenza consigliata (ampli)	20 - 200 W RMS (stima)
Dimensioni (H x L x P)	110,5 x 27,7 x 44,5 cm (stima)
Peso	26,3 kg (stima)
Materiali	Tromba Tractrix, cono Cerametallic, mobile MDF
Connessioni	Terminali doppi (bi-wiring possibile)
Posizionamento consigliato	Distanza tra i diffusori: 1,8 - 4,6 m; a 61 cm dalle pareti
Requisiti amplificatore	Adatto a impedenza di 8 ohm
Manutenzione	Spolveratura regolare; griglia pulibile con aspirapolvere
Sicurezza	Rischio di danni all'udito in caso di volume eccessivo; non sovraccaricare l'amplificatore
Registrazione prodotto	Online su www.klipsch.com/register
Garanzia	Conservare la ricevuta per qualsiasi reclamo
Accessori inclusi	Piedini e accessori (secondo schemi)
Paese di fabbricazione	Non specificato

Domande frequenti - Reference Premiere RP-8000F II KLIPSCH

Qual è la potenza consigliata per l'amplificatore?

Klipsch consiglia un amplificatore da 20 a 200 W RMS su 8 ohm. I diffusori sono molto efficienti e funzionano con un'ampia gamma di amplificatori.

Come collegare i diffusori in bi-wiring?

Rimuovere la barra di collegamento tra i terminali se si utilizza il bi-wiring. Collegare ciascun cavo ai terminali positivo e negativo corrispondenti. Consultare il manuale dell'amplificatore per ulteriori istruzioni.

Qual è la distanza minima tra i diffusori e le pareti?

Posizionare i diffusori ad almeno 61 cm dalle pareti per evitare riflessi indesiderati. La distanza tra i diffusori deve essere di 1,8 - 4,6 m.

Posso utilizzare questi diffusori per home cinema?

Sì, sono progettati per i canali principali sinistro e destro. Puoi abbinarli a un diffusore centrale e a diffusori surround per un sistema surround.

Come pulire le griglie dei diffusori?

Utilizzare la spazzola di un aspirapolvere per pulire le griglie. Non utilizzare mai prodotti abrasivi o solventi.

Qual è il tipo di connessione dei terminali?

I terminali sono doppi (bi-wiring) e accettano fili spelati di almeno 1,3 mm (16 AWG). Fare attenzione a non cortocircuitare i fili.

Questi diffusori sono compatibili Dolby Atmos?

No, il modello RP-8000F II non integra un altoparlante Atmos. Per Atmos, utilizzare il RP-8060FA o aggiungere il modulo RP-500SA.

Come registrare il mio prodotto Klipsch?

Registra il tuo prodotto online su www.klipsch.com/register per rimanere informato su novità e promozioni.

Quale altezza per i diffusori surround?

I diffusori surround devono essere posizionati a circa 60 cm sopra la posizione di ascolto, ovvero 1,5 - 2,1 m dal pavimento.

Posso installare i diffusori senza piedini?

Alcuni modelli includono piedini. Seguire gli schemi da 1 a 4 del manuale per l'installazione. I supporti a muro non sono inclusi.

MANUALE UTENTE Reference Premiere RP-8000F II KLIPSCH

1) standard, parametro, punto utilizzato per un confronto
2) l'espressione perfetta del leggendario suono Klipsch

UN SUONO STRAORDINARIO SIN DAL 1946

Nel 1946, Paul W. Klipsch rivoluzionò il settore degli impianti audio creando la nostra tecnologia brevettata del caricamento a tromba e le tecniche dell'acustica che sono alla base del nostro rinomato suono senza pari. Oggi, rimaniamo coerenti con la visione di PWK e incorporiamo la parte migliore di un secolo di impegno e genio in ogni prodotto che realizziamo. Questi altoparlanti sono il risultato della nostra passione, che dura da decenni, per la perfezione acustica. Provate la potenza, i dettagli audio e le emozioni offerte da Klipsch Reference.

Siamo i custodi del suono: Keepers of the Sound ^® .

ITALIANO

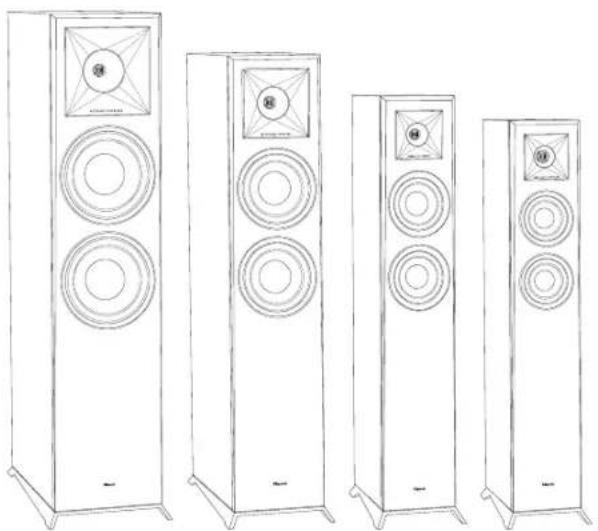

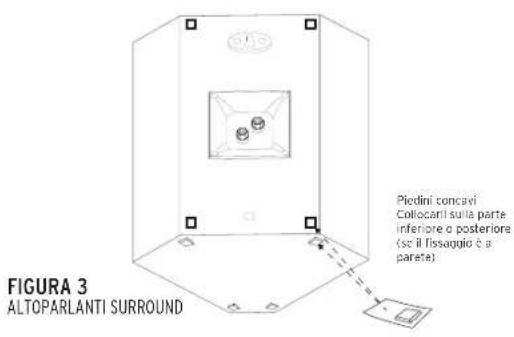

Alcuni altoparlanti Klipsch ^a sono dotati di piedini e altri accessori che potrebbe essere necessario installare prima dell'uso. Vedere le figure 1, 2, 3 e 4 per l'installazione.

COLLOCAZIONE NELLA SALA COLLEGAMENTO

Altoparlanti sinistro e destro del canale principale - Per ottenere prestazioni ottimali, Klipsch Group, Inc. (KGI) suggerisce di collocare gli altoparlanti a una distanza compresa tra 1,8 e 4,6 metri l'uno dall'altro e ad almeno 61 centimetri di distanza dalle pareti posteriore e laterali. Inoltre gli altoparlanti possono essere angolati leggermente verso l'interno per ottenere un'immagine stereo migliore. La distanza di ascolto deve essere pari a circa 1 - 1,5 volte la distanza di separazione tra gli altoparlanti. Vedere le figure 1 e 3 per le connessioni e la collocazione.

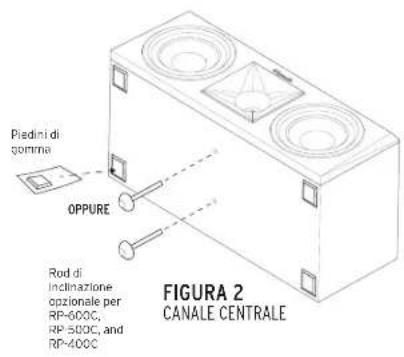

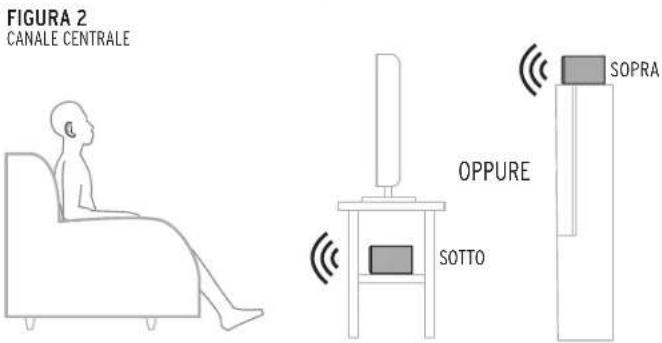

Altoparlanti del canale centrale - Sono progettati per riprodurre l'audio in modo che i dialoghi e i suoni principali sembrino provenire dallo schermo, quindi devono essere collocati quanto più possibile vicino allo schermo stesso, se possibile direttamente sopra o sotto di esso. Vedere le figure 1, 2 e 3 per le connessioni e la collocazione.

Altoparlanti posteriori del canale surround - I Klipsch WDST devono essere collocati a circa 62 centimetri sopra la posizione di ascolto, che in genere è a circa 1,5 - 2,1 metri di altezza dal pavimento. Gli altoparlanti surround devono essere fissati alle pareti, adiacenti direttamente alla posizione di ascolto. Un'altra scelta sarebbe il fissaggio alla parete dietro la posizione di ascolto. La collocazione finale degli altoparlanti surround dipende dalle caratteristiche della sala, poiché sono progettati per ricreare il senso di spazio e atmosfera offerto da molte delle attuali tecnologie del suono surround. Vedere le figure 1, 3 e 4 per le connessioni e la collocazione.

Collegamento tipico - Usando cavi di potenza di sezione uguale o maggiore di 1,30 mm2 (16 AWG), collegare il terminale "positivo" (+) ROSSO e il terminale "negativo" NERO dell'altoparlante SINISTRO rispettivamente ai terminali "positivo" (+) ROSSO e "negativo" NERO del canale SINISTRO dell'amplificatore. Procedere in questo modo per collegare tutti gli altri altoparlanti ai corrispondenti canali dell'amplificatore. Vedere la Figura 3. Accertarsi che nessun conduttore nudo di una connessione tocchi qualunque altro terminale, altrimenti si potrebbe causare un cortocircuito e danni all'impianto.

I modelli Reference Premiere RP-8060FA, RP-8000F, RP-6000F, RP-5000F, RP-4000F e RP-160M sono dotali di terminali doppi. Se si eseguirà una connessione a singolo cavo, la barra di collegamento dei terminali deve rimanere inserita, mentre va rimossa se si eseguirà un cablaggio doppio o a bi-amplificazione. Consultare il manuale del ricevitore per ulteriori istruzioni.

Requisiti sull'amplificatore - Grazie alla loro alta efficienza, gli altoparlanti Klipsch funzionano facilmente con un'ampia gamma di amplificatori. Tutti gli altoparlanti Klipsch sono adattati a 8 ohm e possono essere pilotati a livelli molto alti con bassa distorsione. Poiché questi altoparlanti sono in grado di riprodurre livelli di uscita elevati, procedere con cautela quando si aumenta il volume; l'esposizione prolungata a volumi eccessivi può danneggiare l'udito in modo permanente. Anche il sovrapilotaggio dell'amplificatore potrebbe danneggiare gli altoparlanti. Rivolgersi al rivenditore per accertarsi che l'amplificatore che si desidera usare sia adatto all'applicazione prevista al fine di ottenere i migliori risultati dai nostri altoparlanti.

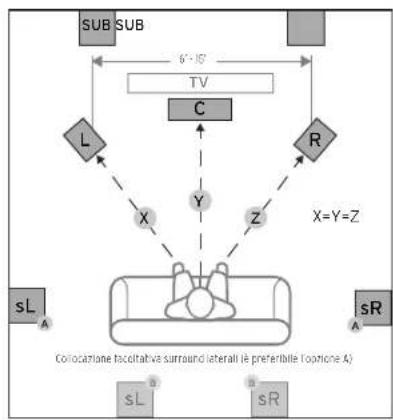

FIGURA 1 COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO
    note right of A "6-18"
    note right of B "X=Y=Z"
    note right of C "Preferible (optione A)"
    note right of D "sR"
    note right of E "Colocazione facottative surround lateral iè preferibile (optione A)"
    note right of F "X=Y=Z"

FIGURA 3 CONNESSIONI STANDARD


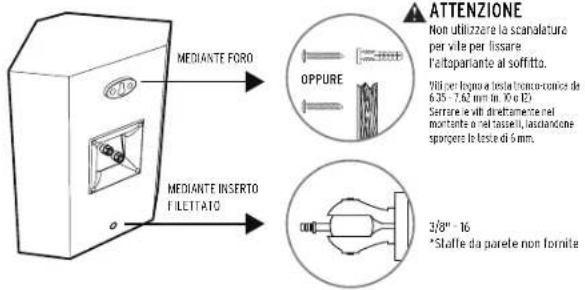

FIGURA 4 FISSAGGIO A PARETE DEGLI ALTOPARLANTI SURROUND

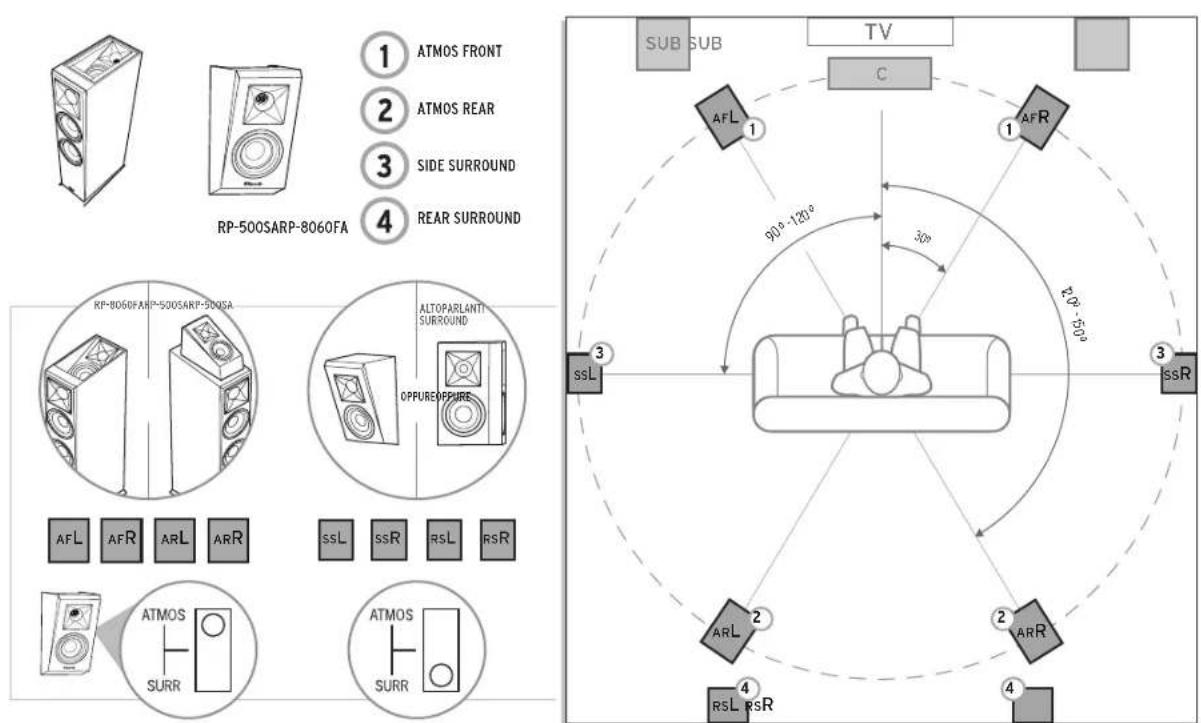

REFERENCE PREMIERE CON TECNOLOGIA DOLBY ATMOS®

COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO

REFERENCE PREMIERE CON TECNOLOGIA DOLBY ATMOS®

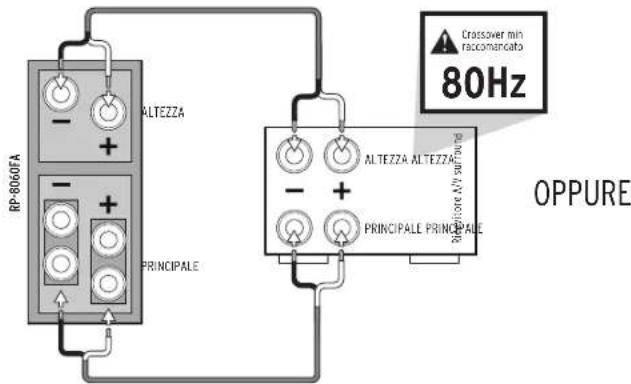

CONNESSIONI

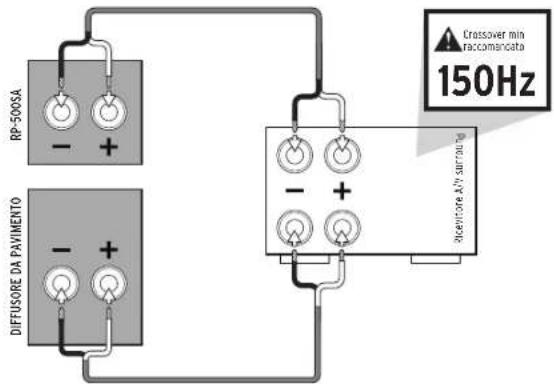

L'RP-500SA può essere aggiunto a qualsiasi configurazione di altoparlanti passivi.

Non utilizzare la scanalatura per vile per fissare l'altoparlante al soffitto.

Vili per legno a testa tronco-convice da 6.35 - 7.62 mm in. 10 o 12) Serrare le viti direttamente nel montante o nel tassell, lasciandone spongere le teste di 6 mm.

CURA E PULIZIA

Per pulire gli altoparlanti basta spolverarli di tanto in tanto. Non applicare mai abrasivi o detergenti forti o a base di solvente. Le griglie possono essere pulite con l'accessorio a spazzola di un aspirapolvere.

REGISTRO DO PRODUTO

Il prodotto può essere registrato on-line sul sito www.klipsch.com/register

- Si riceveranno così informazioni su nuovi prodotti e promozioni.

- I dati personali degli utenti non saranno mai venduti.

- Le informazioni di registrazione non vengono utilizzate a scopi di garanzia.

Conservare la ricevuta per mostrarla in caso di reclami coperti dalla garanzia.
