MANUAL DE UTILIZADOR ASL 60 V Ariston Thermo

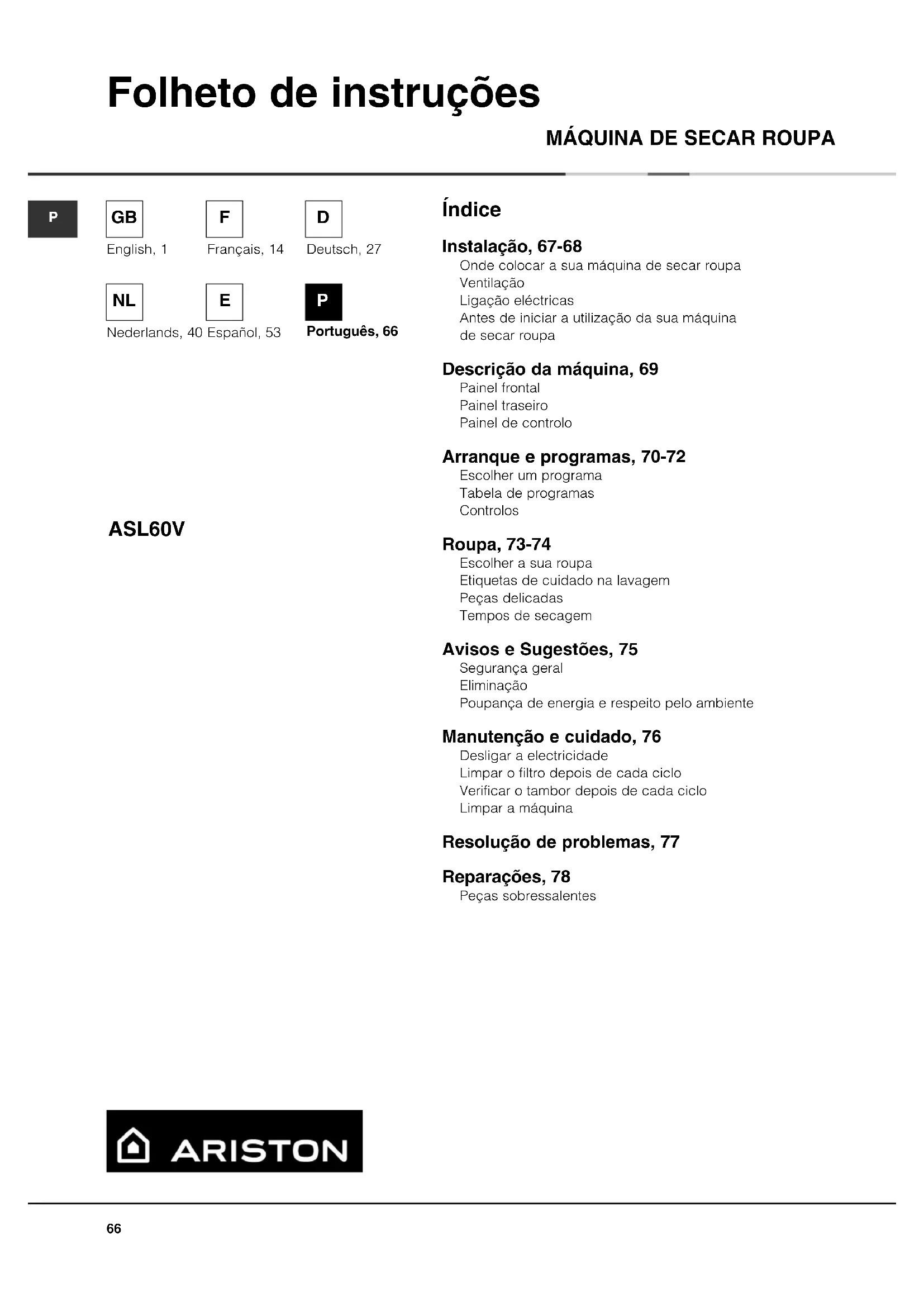

Português, 66 Índice

MÁQUINA DE SECAR ROUPA

ASL60V Folheto de instruções Instalação, 67-68 Onde colocar a sua máquina de secar roupa Ventilação Ligação eléctricas Antes de iniciar a utilização da sua máquina de secar roupa Descrição da máquina, 69 Painel frontal Painel traseiro Painel de controlo Arranque e programas, 70-72 Escolher um programa Tabela de programas Controlos Roupa, 73-74 Escolher a sua roupa Etiquetas de cuidado na lavagem Peças delicadas Tempos de secagem Avisos e Sugestões, 75 Segurança geral Eliminação Poupança de energia e respeito pelo ambiente Manutenção e cuidado, 76 Desligar a electricidade Limpar o filtro depois de cada ciclo Verificar o tambor depois de cada ciclo Limpar a máquina Resolução de problemas, 77 Reparações, 78 Peças sobressalentes67 ! Certifique-se de que a extremidade do tubo não está directamente voltada para a ventilação de entrada no painel posterior da secadora. ! O tubo de ventilação não deve exceder os 2,4 metros de comprimento, que deve manter-se isento de cotão, restos de linho e água, o que pode fazer agitando o tubo frequentemente. Certifique-se de que o tubo não é esmagado/obstruído. Ventilação permanente Em conjunto com o tubo de ventilação, recomendamos a utilização de um Kit de Ventilação de Parede/Janela, à venda nas lojas da especialidade ou no Representante de Peças Sobressalentes mais próximo. Montagem de parede

1. Deixe uma abertura na

parede, à esquerda da posição proposta para a instalação dasecadora.

2. Mantenha o tubo o

mais curto e o mais direito possível para evitar a acumulação de humidade condensada na secadora.

3. De forma semelhante,

a conduta de parede deve estar inclinada para baixo, na direcção da saída. Montagem de janela

empilhada, o orifício na janela deve ser feito, idealmente, por baixo da ventilação.

2. O tubo deve ser o

mais curto possível. Dependendo da frequência com que utiliza a sua secadora, é essencial que as áreas A e B sejam verificadas periodicamente para retirar restos de fibras e resíduos. O adaptador do tubo de ventilação deve ser encaixado firmemente, evitando assim que qualquer ar húmido seja emitido no espaço onde está instalada a máquina. ! A secadora não deve ser empurrada para trás de forma a que o adaptador do tubo saia da sua posição ou de forma a que o tubo seja esmagado ou dobrado. ! O tubo deve ficar desimpedido da entrada de ar e devem evitar-se instalações dobradas ou em ‘U’, uma vez que estas configurações provocam obstruções no tubo e a condensação. Instalação ! Tenha este folheto de instruções à mão para consultá-lo sempre que necessário. Leve-o consigo se mudar de casa e, caso venda este aparelho, passe o folheto ao novo proprietário, de modo a certificar- se de que este folheto permanece com o equipamento e de que o novo proprietário pode estar informado acerca dos avisos e sugestões sobre o respectivo funcionamento. ! Leia cuidadosamente as instruções; as páginas que se seguem contêm informações importantes acerca da instalação, bem como sugestões sobre o funcionamento da máquina. Onde colocar a sua máquina

Instale a sua máquina a alguma distância de ligações de gás, fogões, aquecedores e placas de cozinha, uma vez que as chamas podem danificar o aparelho.

Se pretende instalar o aparelho por baixo de uma bancada ou de um balcão, não se esqueça de deixar um espaço de 10 mm entre a bancada e quaisquer objectos ou acima do tampo da máquina e um espaço de 15 mm entre as partes laterais da máquina e mobiliário ou paredes. Assegura assim a correcta circulação do ar. Certifique-se de que as ventilações posteriores não ficam obstruídas.

Certifique-se de que coloca a sua máquina num ambiente que não seja húmido e de que existe uma ventilação adequada. Ventilação A Secadora seca a sua roupa sugando ar fresco, limpo e relativamente seco para o interior, aquecendo-o e, em seguida, distribuindo-o pelas peças de roupa enquanto giram suavemente. Para um melhor desempenho, o ar húmido é depois expelido através de um tubo de ventilação no painel traseiro da máquina. Quando a secadora estiver em utilização, tem de existir uma ventilação adequada, de modo a evitar o fluxo traseiro de gases no espaço devido a gases de combustão de outros aparelhos, incluindo chamas. Ventilação móvel Um tubo de ventilação deve ser sempre instalado quando a secadora estiver a ser utilizada em conjunto com a Ventilação Móvel. O tubo deve ser instalado no painel traseiro da máquina (ver Descrição da máquina de secar roupa). Se possível, é sempre melhor ligar o tubo a uma saída permanente perto da secadora. Se não for possível uma instalação permanente, a secadora irá funcionar igualmente bem com o tubo a passar por uma janela entreaberta. Instalação Descrição Arranque e programas Roupa Avisos e Sugestões Manutenção e cuidado Resolução de problemas Reparações P68

Instalação Ventilação de janela aberta

1. A extremidade do tubo

deve ficar voltada para baixo, para evitar a condensação de ar húmido quente no espaço de instalação ou na própria máquina. ! Certifique-se de que a secadora está adequadamente ventilada e de que a extremidade do tubo de ventilação não está voltado na direcção da conduta de entrada. ! O tubo de ventilação deve ser sempre instalado de modo a garantir um óptimo desempenho. ! Certifique-se de que o tubo de ventilação e as entradas de ar não estão obstruídas ou bloqueadas. ! A secadora não deve reciclar ar de escape. ! A utilização indevida da secadora pode dar origem aa incêndios. ! Não descarregue o ar de escape num tubo de chaminé, que seja utilizado para o escape de fumos de outros equipamentos que queimem gás ou outros combustíveis. Ligações eléctricas Certifique-se do seguinte antes de introduzir a ficha numa tomada de corrente eléctrica:

A tomada tem de ter ligação à terra.

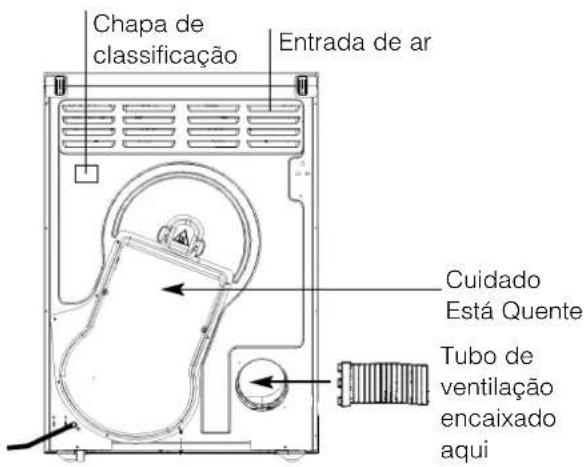

A tomada deve ter capacidade para suster a potência máxima de máquinas, que está indicada na chapa de classificação (ver Descrição da máquina de secar).

A tensão deve encontrar-se dentro dos valores indicados na chapa de classificação (ver Descrição da máquina de secar).

A tomada deve ser compatível com a ficha da máquina. Se não for este o caso, substitua a ficha ou a tomada. ! A secadora não deve ser instalada ao ar livre, mesmo que seja num espaço abrigado. Pode ser extremamente perigosa a exposição à chuva ou tempestades. ! Depois de instalada, a cablagem eléctrica e ficha da máquina deve estar facilmente alcançável. ! Não utilize cabos de extensão. ! O cabo de alimentação não deve ser dobrado ou pisado. ! O fio de alimentação eléctrica deve ser verificado periodicamente e substituído por um fio preparado especialmente para esta secadora, apenas por técnicos autorizados (ver Reparações). Fios de alimentação novos ou mais longos são fornecidos sem custos adicionais por representantes autorizados. ! O fabricante recusa qualquer responsabilidade caso estas regras não seja seguidas. ! Se tiver dúvidas sobre o mencionado acima consulte um electricista qualificado. Antes de iniciar a utilização da sua máquina de secar roupa Depois de instalar a sua máquina e antes de iniciar a sua utilização, limpe o interior do tambor para remover qualquer pó que se tenha acumulado durante o transporte.69 Descrição da máquina de secar A luz indicadora Ligar/Desligar indica que a sua secadora está a ser utilizada ou que está preparada para a selecção de um programa. O botão LIGAR/DESLIGAR : Se a secadora estiver a funcionar e se premir este botão, a secadora pára. Pressione novamente para reiniciar a secagem. As luzes de Progresso mostram o estado do programa. À medida que cada nível do programa é iniciado, a luz correspondente acende-se. Os ícones de CALOR indicam a definição de temperatura do programa seleccionado: Alto ou Baixo Não se acende se for seleccionado o programa de Lãs, Ventilação ou Rotação a frio. O botão rotativo PROGRAMAS define o programa: rode-o até que o indicador esteja a apontar para o programa que pretende seleccionar (ver Arranque e Programas). O botão INICIAR/CANCELAR inicia um programa seleccionado. Quando pressionar este botão, é emitido um sinal sonoro e as luzes de progresso ficam intermitentes para confirmarem a acção. Se não definiu um programa, o sinal sonoro apita três vezes. Durante a execução de um programa, manter este botão sob pressão cancela o programa e pára a secadora (ver Arranque e Programas). Os botões de OPÇÃO seleccionam as opções disponíveis para o seu programa seleccionado (ver Arranque e Programas). As luzes de Opção indicam que a opção á esquerda da luz foi seleccionada. O Guia de Programas permite consultar uma tabela de utilização fácil com todos os programas disponíveis. A luz Limpar filtro lembra, antes de cada programa, que é essencial limpar o filtro de cada vez que a secadora é utilizada (ver Manutenção e cuidado). Painel de controlo Luz Limpar filtro Guia de Programas botão rotativo PROGRAMAS VISOR Botão INICIAR/CANCELAR Indicador Luzes de Progresso Botões de OPÇAO Luzes de Opção Luz Ligar/Desligar ícones de Calor Botão Ligar/Desligar Painel frontal Painel traseiro Painel de controlo Tambor Entrada de ar Cuidado Está Quente Tubo de ventilação encaixado aqui Chapa de classificação Números de modelo e de série Filtro Instalação Descrição Arranque e programas Roupa Avisos e Sugestões Manutenção e cuidado Resolução de problemas Reparações P70

Arranque e Programas Escolher um programa

1. Ligue a secadora a uma tomada de corrente

2. Escolha a sua roupa de acordo com o tipo de

3. Abra a porta e certifique-se de que o filtro está

limpo e bem colocado (ver Manutenção).

4. Carregue a máquina e certifique-se de que

nenhuma peça fica presa no fecho da porta. Feche a porta.

5. A luz Ligar/Desligar não está acesa: Pressione o

botão LIGAR/DESLIGAR .

6. Escolha o programa de secagem após consulta

da Guia de Programas (ver Programas) bem como as indicações para cada tecido (ver Roupa). - Seleccione um programa, rodando o botão PROGRAMAS.

7. Defina um tempo de atraso, bem como outras

opções, conforme necessário.

8. Se pretender seleccionar um sinal sonoro no final

de um programa, pressione o botão de opção ALARME.

9. Pressione o botão INICIAR para começar. O visor

mostra a hora prevista para terminar. Durante o programa de secagem, pode verificar a sua roupa e retirar peças que já estejam secas enquanto as restantes continuam a secar. Quando fechar novamente a porta, prima o botão INICIAR de modo a retomar a secagem.

10. Durante os últimos minutos dos Programas de

Secagem, antes do programa chegar ao fim, entra na fase de ROTAÇÃO A FRIO (os tecidos são arrefecidos), que deve ser sempre concluída.

11. O sinal sonoro (se a opção Alarme tiver sido

seleccionada) soa quando o programa chegar ao fim. Abra a porta, retire a roupa, limpe o filtro e coloque-o novamente (ver Manutenção). Se a opção Pós Anti-Vincos tiver sido seleccionada e não retirar a roupa imediatamente, a secadora roda ocasionalmente durante 10 horas ou até abrir a porta.

12. Desligue a secadora.

Programa Engoma fácil O ‘Engoma fácil’ é um programa breve de 10 minutos (8 minutos de calor, seguidos de 2 minutos de um período de rotação a frio), que ventila as fibras das roupas que foram deixadas na mesma posição/Local durante um período de tempo prolongado. O ciclo relaxa as fibras e facilita a passagem a ferro. ! O ‘Engoma fácil’ não é um programa de secagem e não deve ser utilizado com peças de roupa molhadas. Para obter os melhores resultados:

1. Não carregue mais do que a capacidade máxima. Estes números referem-se ao peso em seco:

Tecido Carga máxima Algodão e Misturas de algodão 2,5 kg Sintéticos 2 kg Gangas 2 kg

2. Descarregue a secadora imediatamente após o fim do programa, pendure, dobre ou engome as peças de

roupa e guarde-as no armário. Caso isto não seja possível, repita o programa. O efeito ‘Engoma fácil’ varia de tecido para tecido. Funciona bem com tecidos tradicionais como algodão e misturas de algodão e menos bem em fibras acrílicas e em materiais como Tencel®. Programa de Lãs

Este programa destina-se a roupas delicadas que possam ser utilizadas na máquina de secar e que estejam marcadas com o símbolo .

Recomendamos que volte estas peças do avesso antes de colocar na máquina.

Este programa demora cerca de 20 a 40 minutos, mas pode demorar mais tempo, dependendo do volume e densidade da carga e a velocidade de rotação utilizada na sua máquina.

As cargas secas através da utilização deste programa, normalmente, ficam prontas a vestir, mas em peças mais pesadas, as pontas podem ficar húmidas. Permita que sequem naturalmente uma vez que a secagem artificial em demasia pode danificar as peças. ! Ao contrário de outros materiais, o mecanismo de encolhimento da lã é irreversível, ou seja, não volta ao tamanho, nem à forma original. ! Este programa não é adequado a roupas acrílicas.71 Programas ! Caso a luz LIGAR/DESLIGADO não se encontre acesa; Prima o botão LIGAR/DESLIGADO e, em seguida, seleccione o programa. Programa O que faz... Como defini-lo... Nota:

Algodão Pronto aengomarSeca a roupa na definição“Calor Alto” , pronta aengomar. 1. Defina o interruptor PROGRAMA para a posição 1. 2. Seleccione qualquer Opção, caso requerido. 3. Prima o botão INICIAR .

Algodão Pendurar Secagem temporizada (120, 90, 60 ou 30 minutos) Seca a roupa molhada quedeseja secar com baixocalor ou cargas pequenas(menos de 1kg). Pode ser utilizado com aopção de calor alto, casoprefira utilizar um programatemporizado. Opções disponíveis:Alarme , Calor Alto ,Início Atrasado , CuidadosPré-Vincos , Cuidados Pós-Vincos . Consulte os tempos desecagem propostos (ver Roupa).Os últimos 10 minutos destesprogramas é o “Rotação aFrio”.Opções disponíveis:Alarme .1. Defina o interruptor PROGRAMA para a posição . 2. Seleccione qualquer Opção, se requerido. 3. Prima o botão INICIAR .Breve programa(aproximadamente 10minutos) que arrefecefibras ou roupa.1. Defina o interruptor PROGRAMA para o tempo pretendido: 120, 90, 60 ou 30.

2. Seleccione qualquer Opção, se requerido. 3. Prima o botão INICIAR .

Rotação a frio Breve programa(aproximadamente 10minutos) que amacia asfibras da roupa que estápronta para ser engomada.! Este não é um programa desecagem (ver página anterior).Opções disponíveis:Alarme .1. Defina o interruptor PROGRAMA para a posição 2. 2. Seleccione qualquer Opção, caso requerido. 3. Prima o botão INICIAR . 1. Defina o interruptor PROGRAMA para a posição 3. 2. Seleccione qualquer Opção, caso requerido. 3. Prima o botão INICIAR . 1. Defina o interruptor PROGRAMA para a posição 4. 2. Seleccione qualquer Opção, caso requerido. 3. Prima o botão INICIAR . 1. Defina o interruptor PROGRAMA para a posição 5. 2. Seleccione qualquer Opção, caso requerido. 3. Prima o botão INICIAR . 1. Defina o interruptor PROGRAMA para a posição 6. 2. Seleccione qualquer Opção, caso requerido. 3. Prima o botão INICIAR . 1. Defina o interruptor PROGRAMA para a 7. 2. Seleccione qualquer Opção, caso requerido. 3. Prima o botão INICIAR . 1. Defina o interruptor PROGRAMA para a posição 8. 2. Seleccione qualquer Opção, caso requerido. 3. Prima o botão INICIAR . 1. Defina o interruptor PROGRAMA para a posição 9. 2. Seleccione qualquer Opção, caso requerido. 3. Prima o botão INICIAR . 1. Defina o interruptor PROGRAMA para a posição 10. 2. Seleccione qualquer Opção, caso requerido. 3. Prima o botão INICIAR .

Sintéticos Pronto aengomarSeca a roupa na definição“Calor Alto” , pronta aengomar.

Sintéticos ArmárioSeca a roupa na definição“Calor Alto” , pronta aser guardada no armário.

Delicados (ex. Acrílico)Seca a roupa na definição“Baixo Calor” , pronta avestir.

Seca as peças de Lã,(ver página anterior).Opções disponíveis:Alarme .

Engoma fácil Seca a roupa com ar fresco,igualmente utilizado paraarrefecer peças quentes.Opções disponíveis:Alarme .Opções disponíveis:Alarme , Início Atrasado , ,Cuidados Pré-Vincos ,Cuidados Pós-Vincos .Opções disponíveis:Alarme , Início Atrasado , ,Cuidados Pré-Vincos ,Cuidados Pós-Vincos .Opções disponíveis:Alarme , Início Atrasado , ,Cuidados Pré-Vincos ,Cuidados Pós-Vincos .Opções disponíveis:Alarme , Início Atrasado , ,Cuidados Pré-Vincos ,Cuidados Pós-Vincos .Opções disponíveis:Alarme , Início Atrasado , ,Cuidados Pré-Vincos ,Cuidados Pós-Vincos .Opções disponíveis:Alarme , Início Atrasado , ,Cuidados Pré-Vincos ,Cuidados Pós-Vincos .Opções disponíveis:Alarme , Início Atrasado , ,Cuidados Pré-Vincos ,Cuidados Pós-Vincos .Seca a roupa na definição“Calor Alto” , pronta aser pendurada.Seca a roupa na definição“Calor Alto” , pronta aser guardada no armário.Seca a roupa na definição“Calor Alto” , pronta aser pendurada. Arranque e Programas Instalação Descrição Arranque e programas Roupa Avisos e Sugestões Manutenção e cuidado Resolução de problemas Reparações P72

VISOR O visor apresenta a duração do tempo de atrasoainda por decorrer ou uma indicação do temporestante para um programa de secagem. O tempo deatraso é apresentado em horas e a contagemdecrescente é feita em cada hora. O tempo até àconclusão é apresentado em horas e minutos e acontagem decrescente é feita em cada minuto. Talinclui a fase “Rotação a Frio”. Quando os programastemporizados são seleccionados, o tempoapresentado ao longo do ciclo é o tempo restante.Quando um programa sensor é seleccionado, otempo apresentado é uma estimativa do temporestante. Quando o programa é seleccionado, o visorapresenta o tempo requerido para secar uma cargacompleta. Após cerca de 10 minutos o controladorcalcula uma estimativa melhor do tempo de ciclo. Ossinais de dois pontos entre as horas e os minutos novisor passam a intermitente para indicar que o tempoentrou em contagem decrescente. Quando oprograma conclui a sua fase “Rotação aFrio”, o visorapresentará .O visor apresenta igualmente qualquer eventualproblema com o secador. Caso tal se verifique, ovisor apresentará “F”, seguido de um número decódigo de falha (ver Resolução de Problemas).

Abertura da Porta A abertura da porta durante um programa provoca ainterrupção do secador e os seguintes efeitos: Todas as 4 luzes de progresso serão acesas. Durante uma fase de atraso, o mesmo prosseguirá com a contagem decrescente. O botão INICIAR terá de ser premido para retomar o programa de atraso. As luzes de progresso serão alteradas para indicar o estado actual. Durante a parte de secagem do programa, o tempo até à contagem final prossegue mas os sinais de dois pontos não passam a intermitente.O botão INICIAR terá de ser premido para retomar o programa. As luzes de progresso serão alteradas para indicar o estado actual. Durante a fase “Rotação a Frio” ou “Cuidados Pós-Vincos” de um programa de secagem e em qualquer altura durante o programa “Ventilação” ou “Rotação a Frio”, o programa terminará. Se premir o botão INICIAR, um novo programa será reiniciado desde o princípio. A alteração do interruptor PROGRAMA seleccionará um novo programa após premir o botão INICIAR. Tal poderá ser utilizado para seleccionar o programa “Rotação a Frio” para arrefecer as peças, caso considere que estejam suficientemente secas.

Nota Em caso de corte de electricidade, desligue aalimentação ou remova a ficha. Prima o botãoINICIAR para retomar o programa. Botão rotativo PROGRAMAS! Cuidado, se a posição do interruptor PROGRAMAse alterar após premir o botão INICIAR, a novaposição NÃO alterará o programa seleccionado.! Posição 0, defina o interruptor para a posição 0para reiniciar e cancelar um programa. O visorapresentará . Botões / Luzes OPÇÃOEstes botões são utilizados para personalizar o programaseleccionado para os seus requisitos. Terá de seleccionarum programa no respectivo interruptor antes de seleccionaruma opção. Nem todas as opções encontram-se disponíveis para todos os programas (ver Arranque e Programas). Se uma opção não se encontra disponível e caso prima obotão, o sinal sonoro será emitido três vezes. Se a opçãoencontra-se disponível, o sinal sonoro será emitido uma veze a luz de opção ao lado do botão acender-se-á paraconfirmar a selecção. Após premir o botão INICIAR, apenasas opções “Alarme”, “Cuidados Pré-Vincos” e “CuidadosPós-Vincos” poderão ser alteradas.Atraso de Tempo O início de alguns programas (ver Arranque e Programas) pode ser atrasado num máximo de 18 horas. Se premir estebotão, o visor apresenta e a luz de opção será acesa.Se voltar a premir o botão e seleccionar um atraso de 1 horae o visor indicar “1hr”, cada vez que voltar a premir o botãoserá adicionada 1 hora ao atraso. Quando “18hr” forapresentado e o botão for premido mais uma vez, o visorapresentará e cancelará o atraso após algunssegundos. Poderá igualmente cancelar o atraso, definindo ointerruptor PROGRAMA para a posição 0, aguardando aemissão do sinal sonoro e, em seguida, regressando aoprograma seleccionado.Cuidados Pré-VincosEsta opção apenas se encontra disponível caso sejaseleccionado um início atrasado. Por vezes, a roupaentra num ciclo de rotação durante o período atrasado,de modo a ajudar a prevenir a formação de vincos.Calor AltoQuando disponível, este botão selecciona o calor alto. Sepremir este botão, seleccionará uma definição de calor altoe a luz ao longo do botão é acesa. Por predefinição, o calordos programas temporizados é baixo. Se premir o botãoquando a luz ao longo do botão se encontra acesa,seleccionará uma definição de baixo calor e a luz seráapagada. O ícone de calor no visor será igualmentealterado.AlarmeEncontra-se disponível em todos os programas e permite aemissão de um sinal sonoro no final do ciclo de secagem,de modo a avisá-lo que a roupa já pode ser removida. Sepremir o botão, a luz indicará que a opção foi seleccionada.Cuidados Pós-VincosQuando disponível e seleccionada, as peças entram, porvezes, num ciclo de rotação após o final dos ciclos desecagem e Rotação a Frio, de modo a ajudar a prevenir aformação de vincos, caso não esteja disponível pararemover a carga imediatamente após a conclusão doprograma. Controlos

OFF OFF E8873 Escolher a sua roupa

• Consulte os símbolos nas etiquetas das roupas, de modo a certificar-se de que os artigos podem ser utilizados na secadora.

• Escolha a roupa por tipo de tecido.

• Esvazie os bolsos e verifique os botões.

• Feche os fechos de correr e desaperte cintos e correias.

• Torça cada peça de modo a eliminar o máximo de água possível. ! Não carregue peças a pingar na secadora. Carga máxima Não carregue mais do que a capacidade máxima. Estes números referem-se ao peso em seco: Fibras naturais: 6 kg máx. Fibras sintéticas: 3 kg máx. ! NÃO sobrecarregue a máquina, uma vez que pode resultar num desempenho de secagem reduzido. Carga típica Roupas Blusa de algodão 150 g Outros 100 g Vestido de algodão 500 g Outros 350 g Calças de ganga 700 g 10 fraldas 1000 g Camisa de algodão 300 g Outros 200 g T-Shirt 125 g Peças domésticas Capa de edredão em algodão 1500 g (Duplo) Outros 1000 g Toalha de mesa grande 700 g Toalha de mesa pequena 250 g Pano de cozinha 100 g Toalhão de banho 700 g Toalha de rosto 350 g Lençol de banho 500 g Lençol (solteiro) 350 g No fim de um ciclo de secagem, os algodões ainda devem estar húmidos caso tenha agrupado algodões e sintéticos. Se isto acontecer, basta aplicar mais um breve período de secagem. Etiquetas de cuidado na lavagem Observe as etiquetas nas suas peças de roupa, especialmente se está a utilizar a secadora pela primeira vez. Os símbolos que se seguem são os mais comuns: Pode ser seco na máquina Não pode ser seco na máquina Seque com a temperatura máxima Seque com a temperatura mínima Peças não adequadas para secagem na máquina

• Artigos que contenham borracha ou materiais tipo borracha ou películas de plástico (almofadas ou material em PVC), quaisquer artigos inflamáveis ou objectos que contenham substâncias inflamáveis (toalhas vaporizadas com laca de cabelo).

• Itens com o código ITCL (ver Peças delicadas). Podem ser limpos com produtos de limpeza a seco domésticos. Siga as instruções cuidadosamente.

• Peças volumosas (colchas, sacos-cama, almofadas, cobertas grandes, etc). Estes artigos expandem-se e podem impedir o fluxo de ar no interior da secadora. Roupa Instalação Descrição Arranque e programas Roupa Avisos e Sugestões Manutenção e cuidado Resolução de problemas Reparações P74

Peças delicadas Cobertores e cobertas de cama: artigos em acrílico (Acilan, Courtelle, Orion, Dralon) devem ser secos com especial cuidado com um TEMPERATURA BAIXA. Evite secar por um longo período de tempo. Peças pregueadas ou enrugadas: leia as instruções de secagem do fabricante da peça. Artigos com goma: não seque estes artigos com peças sem goma. Certifique-se de que retira o máximo da solução de goma da carga antes de colocá-la na secadora. Não seque em demasiado: a goma transforma-se em pó e deixa a sua roupa mole, eliminando o propósito da goma. Tempos de secagem O quadro que se segue apresenta os tempos de secagem APROXIMADOS em minutos. Os pesos referem-se a artigos secos: Algodões Temperatura Máxima Tempos de secagem de 800-1000rpm na máquina de lavar Metade da Carga completa carga 1 kg 2 kg 3 kg 4 kg 5 kg 6 kg 20-30 35-45 45-60 60-70 70-80 80-100 Sintéticos Temperatura Máxima Tempos de secagem em centrifugação reduzida na máquina de lavar Metade da Carga completa carga 1 kg 2 kg 3 kg 20-40 30-50 40-70 Acrílicos Temperatura Baixa (suave) Tempos de secagem em centrifugação reduzida na máquina de lavar Metade da Carga completa carga 1 kg 2 kg 50-70 90-130 Estes tempos são aproximados e podem variar dependendo de:

• Quantidade de água mantida nas roupas após o ciclo de centrifugação: as toalhas e peças delicadas retêm muita água.

• Tecidos: artigos que sejam do mesmo tipo de tecido, mas que sejam de texturas e espessuras diferentes poderão não ter o mesmo tempo de secagem.

• Quantidade de roupa: artigos únicos ou pequenas cargas podem demorar mais tempo a secar.

• Secagem: Se pretender engomar algumas das suas roupas, podem ser retiradas da máquina ainda um pouco húmidas. As restantes poderão ficar mais tempo, se precisar delas completamente secas.

• Definição de temperatura.

• Temperatura ambiente: se o espaço em que a máquina está instalada estiver frio, poderá demorar mais tempo a secar as suas roupas.

• Volumes: alguns artigos mais volumosos devem ser secos na máquina com cuidado. Sugerimos que remova estes artigos várias vezes, sacuda-os e volte a colocá-los na máquina até que estejam completamente secos. ! Não seque em demasiado as suas roupas. Todos os tecidos contêm um pouco de humidade natural, que os mantêm suaves e macios. Roupa75 ! O equipamento foi concebido e construído de acordo com normas de segurança internacionais. Estes avisos são apresentados por razões de segurança e devem ser lidos cuidadosamente. Este equipamento está em conformidade com as seguintes directivas da UE: - 72/23/EEC e 93/68/EEC (Equipamento de Baixa Tensão) - 89/336/EEC, 92/31/EEC e 93/68/EEC (Compatibilidade Electromagnética) Segurança Geral

Esta secadora foi concebida para utilização doméstica e não utilização profissional.

Esta secadora deve utilizada por adultos e as instruções deste folheto devem ser seguidas cuidadosamente.

Não toque no equipamento com os pés descalços, nem com as mãos ou pés molhados.

Desligue a máquina retirando a ficha e não puxando o fio.

As crianças não devem aproximar-se da secadora durante a sua utilização. Depois da utilização da secadora, desligue-a no botão e da corrente eléctrica. Mantenha a porta fechada de modo que as crianças não utilizem a máquina como um brinquedo.

O aparelho deve ser instalado correctamente com a ventilação adequada. As entradas de ar por trás da máquina, as ventilações de saída e o tubo de ventilação nunca devem ser obstruídas (ver Instalação).

Nunca dirija a saída do tubo de ventilação na direcção da entrada de ar, na parte posterior da máquina.

Nunca utilize a secadora em carpetes, cuja altura impeça o ar de entrar na secadora a partir da base.

Verifique se a secadora está vazia antes de carregá-la.

O painel traseiro da secadora pode ficar muito quente. Nunca toque neste painel durante a utilização.

Não utilize a secadora sem que o filtro esteja correctamente instalado (ver Manutenção).

Não utilize amaciadores de tecidos ou folhas de secagem na secadora.

Não sobrecarregue a secadora (ver Roupa) para além das cargas máximas.

Não carregue peças que estejam a pingar.

Seque apenas artigos que tenham sido lavados com água e detergente, enxaguados e centrifugados. Existe um risco de incêndio se secar peças que NÃO tenham sido lavadas com água. Instalação Descrição Arranque e programas Roupa Avisos e Sugestões Manutenção e cuidado Resolução de problemas Reparações

Verifique cuidadosamente todas as instruções nas etiquetas das roupas (ver Roupa).

Não seque peças de vestuário que tenham sido tratadas com produtos químicos.

Nunca seque artigos que tenham sido contaminados com substâncias inflamáveis (petróleo, óleo, tinta, laca de cabelo, cremes, gordura de cozinha, etc.).

Não seque borracha, espuma, plástico, fraldas descartáveis, politeno ou papel.

Não seque artigos grandes e muito volumosos.

Não seque fibras acrílicas a altas temperaturas.

Complete cada programa com a respectiva Fase de rotação a frio.

Não desligue a máquina quando ainda existirem artigos quentes no interior.

Limpe o filtro após cada utilização (ver Manutenção).

Não permita a acumulação de resíduos na secadora.

Nunca suba para cima da secadora. Pode resultar em ferimentos.

Siga sempre as normas e requisitos eléctricos (ver Instalação).

Compre sempre peças sobressalentes e acessórios originais (ver Reparação). Eliminação

Eliminação do material da embalagem: siga os regulamentos locais, de modo que a embalagem possa ser reciclada.

Eliminação da sua velha máquina de secar: corte o fio de alimentação e retire a porta antes de eliminar a sua máquina de secar antiga. Poupar energia e respeitar o ambiente

Torça as peças de vestuário para eliminar o excesso de água antes de colocá-las na máquina de secar (se primeiro utilizar uma máquina de lavar, seleccione um ciclo de centrifugação elevado). Ao fazer isto, poupa tempo e energia durante a secagem.

Seque sempre com cargas completas – assim, poupa energia: artigos únicos ou pequenas cargas podem demorar mais tempo a secar.

Limpe o filtro após cada utilização para cortar nos custos de consumo de energia (ver Manutenção). Avisos e Sugestões76

As partes externas de metal ou em plástico e borracha podem ser limpas com um pano húmido.

Verifique periodicamente o tubo de ventilação e qualquer ligação de ventilação permanente, de modo a certificar-se de que não existe acumulação de resíduos e remova-os.

Periodicamente limpe a superfície do sensor em aço inoxidável, que se encontra no interior do tambor com vinagre para remover os contaminantes da água. Aplique cuidadosamente com um pano, de modo a manter o desempenho de secagem da máquina. O sensor está localizado num recipiente em plástico no interior do tambor, na parte da frente da secadora. Se necessário, rode o tambor para localizar o sensor.

Remova os resíduos que se acumulam em torno do filtro e das ventilações de saída. ! Não utilize solventes nem produtos abrasivos. ! A sua secadora utiliza componentes de rolamentos especiais que não necessitam de lubrificação. ! Verifique a sua secadora regularmente por técnicos autorizados, de modo a certificar-se da segurança eléctrica e mecânica (ver Reparação). Manutenção e Cuidado Desligar a electricidade Desligue a secadora quando não estiver em utilização, durante tarefas de limpeza e durante todas as operações de manutenção. Limpar o filtro depois de cada ciclo O filtro é uma parte importante da sua secadora: acumula restos de fibras e resíduos que se formam durante a secagem. Pequenos objectos também podem ficar presos no filtro. Assim, após a secagem, limpe o filtro, lavando-o debaixo de água corrente ou limpe com o seu aspirador. Caso o filtro fique entupido, o fluxo de ar no interior da secadora fica seriamente comprometido: os tempos de secagem prolongam-se e consome mais energia. Também pode danificar a sua secadora. O filtro encontra-se na grelha frontal da secadora (ver diagrama). Remoção do filtro:

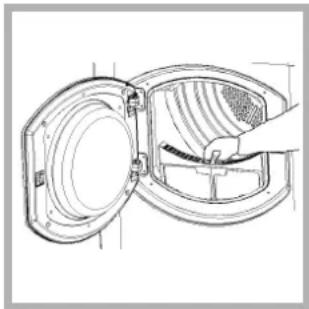

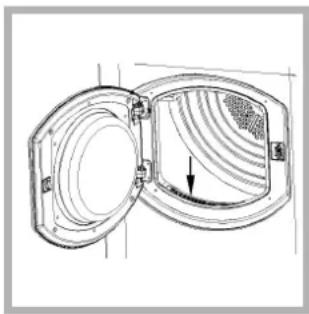

coloque-o novamente correctamente. Certifique-se de que o filtro está completamente encaixado na grelha da máquina. ! Não utilize a máquina sem colocar novamente o filtro. Verificar o tambor depois de cada ciclo Rode o tambor manualmente, de modo a remover pequenos objectos (lenços) que podem ter ficado na máquina.77 Resolução de problemas Instalação Descrição Arranque e programas Roupa Avisos e Sugestões Manutenção e cuidado Resolução de problemas Reparações

Problema: A secadora não inicia. O ciclo de secagem não inicia. Demora muito tempo a secar. O programa acaba e as roupas estão mais húmidas do que deviam. O visor mostra um código de avaria F seguido de um ou dois números. Causas possíveis / Solução:

A ficha não está ligada à tomada, ou não está a fazer contacto.

Ocorreu uma falha de energia.

Há um fusível queimado. Experimente ligar outro aparelho à tomada.

Está a utilizar um cabo de extensão? Experimente ligar o fio de alimentação da secadora directamente à tomada.

A porta está bem fechada?

O botão PROGRAMAS não foi posicionado correctamente (ver Arranque e Programas).

O botão INICIAR não foi posicionado correctamente (ver Arranque e Programas).

O filtro não foi limpo (ver Manutenção).

Não foi seleccionado o programa correcto para a carga (ver Arranque e Programas).

O tubo de ventilação flexível está obstruído (ver Instalação).

O tubo de entrada de ar está obstruído (ver Instalação).

A portinhola de ventilação permanente está obstruída (ver Instalação).

As peças estavam demasiado molhadas (ver Roupa).

A secadora foi sobrecarregada (ver Roupa). ! Por razões de segurança, a secadora tem um tempo de programa máximo de 3 horas. Se um programa automático não detectar a humidade final necessária durante este tempo, a secadora conclui o programa e pára. Verifique os pontos anteriores e execute novamente o programa; se os resultados continuarem húmidos, contacte o Centro de Serviço (ver Reparação).

Anote o código e contacte o Centro de Serviço (ver Reparação). Um dia a sua máquina parece não querer funcionar. Antes de contactar o seu Centro de Serviços (ver Reparação), analise as seguintes sugestões de resolução de problemas:78

Reparação Peças sobressalentes Esta secadora é uma máquina complexa. Repará-la sozinha ou através de um técnico não autorizado pode provocar danos a uma ou mais pessoas, pode danificar a máquina e pode invalidar a garantia das peças sobressalentes. Contacte um técnico autorizado se tiver problemas durante a utilização da máquina. As peças sobressalentes foram concebidas exclusivamente para este equipamento e não se destinam a outras utilizações. Reparação Antes de contactar o Centro de Serviços:

Utilize o guia de resolução de problemas para ver se consegue resolver o problema (ver Resolução de problemas).

Caso contrário, desligue a secadora e contacte o Centro de Serviço mais próximo. O que dizer ao Centro de Serviço:

o modelo do aparelho (Mod.).

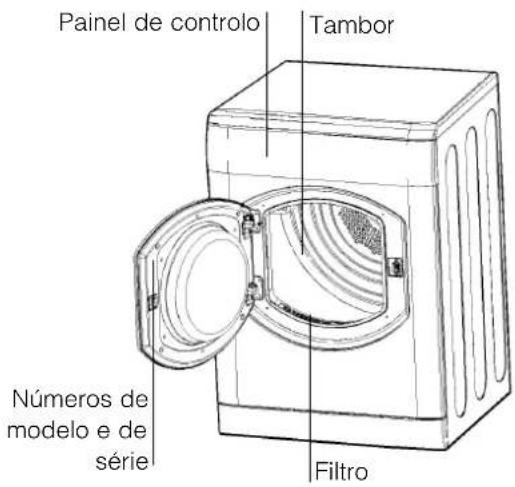

o número de série (S/N). Estas informações podem ser encontradas na etiqueta de dados, no interior da porta da máquina.195042598.00 09/2004 - SIMLEX . Four Ashes, Wolverhampton
