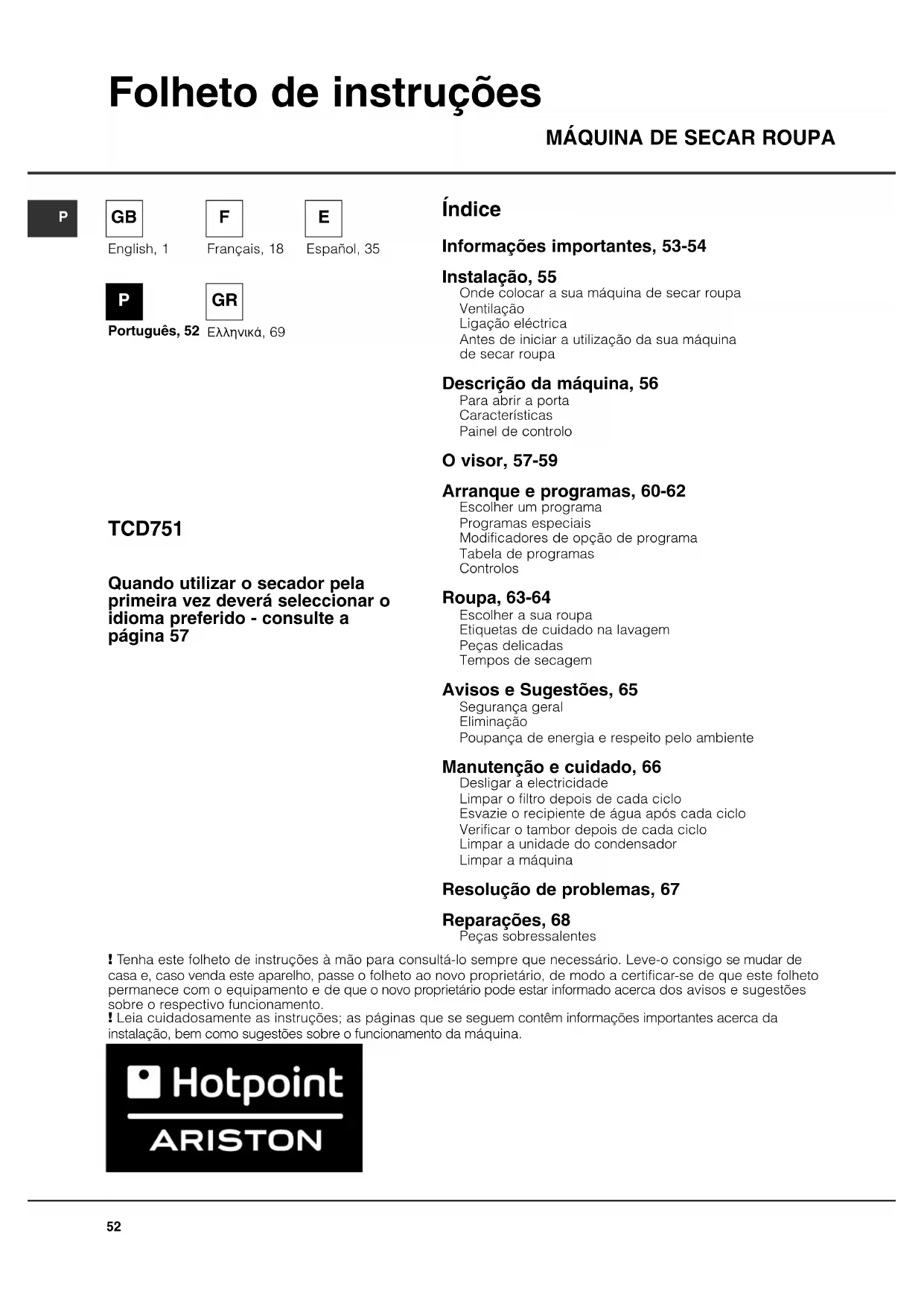

MANUAL DE UTILIZADOR TCD751 Ariston Thermo

TCD751 Quando utilizar o secador pela primeira vez deverá seleccionar o idioma preferido - consulte a página 57 Folheto de instruções Informações importantes, 53-54 Instalação, 55 Onde colocar a sua máquina de secar roupa Ventilação Ligação eléctrica Antes de iniciar a utilização da sua máquina de secar roupa Descrição da máquina, 56 Para abrir a porta Características Painel de controlo O visor, 57-59 Arranque e programas, 60-62 Escolher um programa Programas especiais Modificadores de opção de programa Tabela de programas Controlos Roupa, 63-64 Escolher a sua roupa Etiquetas de cuidado na lavagem Peças delicadas Tempos de secagem Avisos e Sugestões, 65 Segurança geral Eliminação Poupança de energia e respeito pelo ambiente Manutenção e cuidado, 66 Desligar a electricidade Limpar o filtro depois de cada ciclo Esvazie o recipiente de água após cada ciclo Verificar o tambor depois de cada ciclo Limpar a unidade do condensador Limpar a máquina Resolução de problemas, 67 Reparações, 68 Peças sobressalentes

! Tenha este folheto de instruções à mão para consultá-lo sempre que necessário. Leve-o consigo se mudar de casa e, caso venda este aparelho, passe o folheto ao novo proprietário, de modo a certificar-se de que este folheto permanece com o equipamento e de que o novo proprietário pode estar informado acerca dos avisos e sugestões sobre o respectivo funcionamento. ! Leia cuidadosamente as instruções; as páginas que se seguem contêm informações importantes acerca da instalação, bem como sugestões sobre o funcionamento da máquina.P

Informações Importantes ! TEM limpar o filtro de cotão a CADA ciclo de secagem. Filtro... ! Não limpar o filtro a CADA ciclo de secagem afecta o desempenho da sua máquina. - Demorará mais tempo a secar e, como resultado, utilizará mais electricidade durante a secagem. ! TEM de esvaziar o recipiente da água após CADA ciclo de secagem. Recipiente de água... Primeira Utilização do Sistema de Recolha de Água Quando a sua secadora é nova, o recipiente de água não recolhe a água sem que seja devidamente preparado para a primeira utilização; é um processo que demora 1 ou 2 ciclos de secagem. Depois de previamente preparada, o recipiente recolhe água durante cada ciclo de secagem. PASSO 1. Abra a porta da secadora. PASSO 2. Puxe o filtro para fora (utilizando as reentrâncias para os dedos). PASSO 3. Limpe os depósitos de cotão da quadrícula do filtro. PASSO 4. Instale novamente o filtro – NUNCA utilize a secadora sem o filtro instalado. Para que a sua secadora de condensador funcione de forma eficaz, deve seguir o plano de manutenção regular apresentado em baixo: PASSO 1. Puxe o recipiente da água na sua direcção e retire-o totalmente da secadora. PASSO 2. Esvazie toda a água acumulada no recipiente da água. ! Não esvaziar o recipiente da água pode resultar em: - A máquina deixar de aquecer (pelo que a carga poderá estar ainda molhada no fim do ciclo de secagem). - A mensagem ‘VAZAR O RECIPIENTE DA ÁGUA’ indica que o recipiente está cheio. PASSO 3. Instale novamente o recipiente da água, certificando-se de que está bem encaixado na respectiva posição. ! A mensagem ‘VAZAR ORECIPIENTE DA ÁGUA’ éapresentada para Ihe lembrar que deve despejar o recipiente da água no inícioe no fim de cada programa.54

Informações Importantes Unidade do condensador... ! É NECESSÁRIO limpar o cotão TODOS os meses. ! Não limpar o condensador pode provocar a falha prematura da sua secadora

Verifique se: - As setas de posição estão a apontar para cima. - Os 3 grampos são novamente afixados na posição de ‘bloqueio’. PASSO 3. Lave o condensador, a partir da parte posterior, com água para retirar quaisquer depósitos de cotão. PASSO 4. Instale novamente a unidade do condensador - certifique-se de que a unidade é totalmente empurrada, que os 3 grampos são bem apertados e que as setas de direcção no painel frontal do condensador estão a apontar para cima. Rodar os 3 grampos PASSO 1. Abra a tampa do condensador - segure na pega e puxe na sua direcção. PASSO 2. Retire o condensador, rodando os 3 grampos e puxando o condensador na sua direcção. (Pode existir alguma água nos tubos, o que é normal).P

Onde colocar a sua máquina

Instale a sua máquina a alguma distância de ligações de gás, fogões, aquecedores e placas de cozinha, uma vez que as chamas podem danificar o aparelho.

Se pretende instalar o aparelho por baixo de uma bancada ou de um balcão, não se esqueça de deixar um espaço de 10 mm entre a bancada e quaisquer objectos ou acima do tampo da máquina e um espaço de 15 mm entre as partes laterais da máquina e mobiliário ou paredes. Assegura assim a correcta circulação do ar. Certifique-se de que as ventilações posteriores não ficam obstruídas. Ventilação Quando a secadora estiver em utilização, tem de existir uma ventilação adequada. Certifique-se de que coloca a sua máquina num ambiente que não seja húmido e de que existe uma ventilação adequada. O fluxo de ar em torno da secadora é essencial para condensar a água produzida durante a lavagem; a secadora não funciona em perfeitas condições se encerrada no espaço fechado ou armário. ! Não recomendamos a instalação da secadora num armário, mas o aparelho nunca deve ser instalado por trás de uma porta que se possa trancar, uma porta deslizante ou com uma dobradiça instalada no lado oposto à porta da máquina. ! Se utilizar a secadora numa sala pequena e fria, pode gerar-se alguma condensação. Instruções de inversão da porta A porta da sua secadora é reversível e pode mudar-se facilmente. Mude o suportes de trinco na diagonal e os parafusos. Mude o trinco da porta e fechadura com as placas de paragem opostas (ver diagrama acima). Suporte da porta Trinco da porta Gancho Gancho Drenagem da água Se a sua secadora estiver instalada junto a um ponto de canalização, a água pode ser canalizada para este sistema. Isto afasta a necessidade de esvaziar o recipiente de água. Se a secadora estiver empilhada sobre ou instalada junto à máquina de lavar roupa, pode partilhar o mesmo ponto de canalização.

altura do cano deve ser inferior a 1m A partir da parte inferior da secadora. Retire o grampo e o tubo da posição mostrada (ver diagrama).

nstale um tubo com um comprimento adequado no novo local (ver diagrama) e instale novamente o grampo.

Certifique-se de que o tubo não fica obstruído ou dobrado quando a secadora estiver na sua posição final. Ligações eléctricas Certifique-se do seguinte antes de introduzir a ficha numa tomada de corrente eléctrica:

A tomada tem de ter ligação à terra.

A tomada deve ter capacidade para suster a potência máxima de máquinas, que está indicada na chapa de classificação (ver Descrição da máquina de secar).

A tensão deve encontrar-se dentro dos valores indicados na chapa de classificação (ver Descrição da máquina de secar).

A tomada deve ser compatível com a ficha da máquina. Se não for este o caso, substitua a ficha ou a tomada. ! A secadora não deve ser instalada ao ar livre, mesmo que seja num espaço abrigado. Pode ser extremamente perigosa a exposição à chuva ou tempestades. ! Depois de instalada, a cablagem eléctrica e ficha da máquina deve estar facilmente alcançável. ! Não utilize cabos de extensão. ! O cabo de alimentação não deve ser dobrado ou pisado. ! O fio de alimentação eléctrica deve ser verificado periodicamente e substituído por um fio preparado especialmente para esta secadora, apenas por técnicos autorizados (ver Reparações). Fios de alimentação novos ou mais longos são fornecidos sem custos adicionais por representantes autorizados. ! O fabricante recusa qualquer responsabilidade caso estas regras não seja seguidas. ! Se tiver dúvidas sobre o mencionado acima consulte um electricista qualificado. Antes de iniciar a utilização da sua máquina de secar roupa Depois de instalar a sua máquina e antes de iniciar a sua utilização, limpe o interior do tambor para remover qualquer pó que se tenha acumulado durante o transporte. Instalação mínima espaço 10 mmmínima espaço15 mm...instale o novo tubo emonte o grampo aqui.Retire o grampo e o tubo deste ponto...56

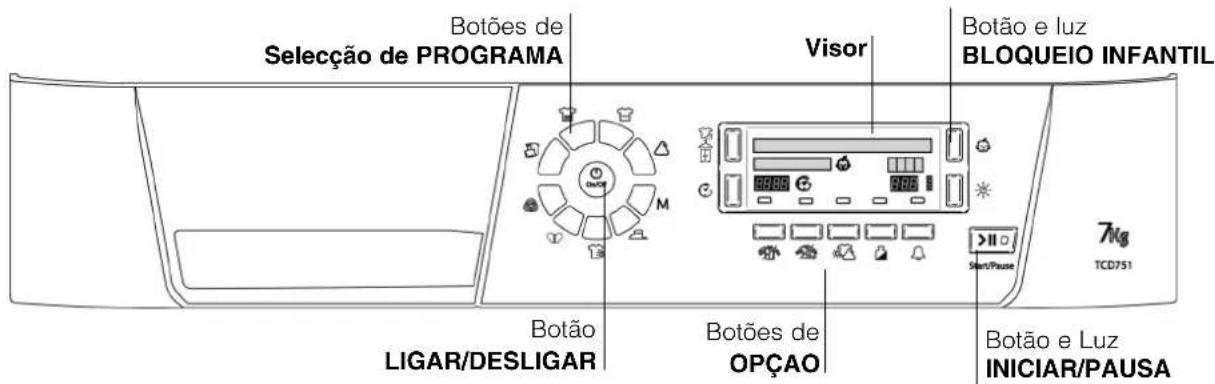

Descrição da máquina de secar Botões de Selecção de PROGRAMA Visor Botão e Luz INICIAR/PAUSA Botão e luz BLOQUEIO INFANTIL Botão LIGAR/DESLIGAR Botões de OPÇAO O botão LIGAR/DESLIGAR : Se a secador estiver a funcionar e se premir este botão, a secador pára. Pressione novamente para reiniciar a secagem. Os botões de Selecção de PROGRAMA definem o programa: prima o botão correspondente ao programa que pretende seleccionar (ver Arranque e Programas). Botões/indicadores de OPÇAO : estes botões seleccionam opções disponíveis para o programa escolhido (ver Controlos). Os indicadores no visor juntos aos botões acendem-se para mostrar que a opção foi seleccionada. O botão INICIAR/PAUSA inicia um programa seleccionado. Ao premir este botão, é emitido um sinal sonoro (bip) e o visor mostra a indicação PAUSA . Durante a execução de um programa, se pressionar este botão secador pára. Painel de controlo Para abrir a porta Características Recipiente de água Entrada de ar Chapa de classificação Filtro Números de modelo e de série Pega da tampa do condensador (Puxar para abrir) Tampa do condensador Pressione e liberte o painel frontal na posição apresentada Unidade do condensador (tampa abra) A luz fica verde quando o programa está em funcionamento, laranja e intermitente se o programa estiver em pausa ou verde e intermitente se estiver á espera para iniciar um programa (ver Arranque e Programas). O Visor mostra avisos e informações ácerca do programa (ver a página seguinte). Botão

ícone de Bloqueio Infantil : Prima e mantenha sob pressão este botão depois de seleccionar o seu programa e quaisquer opções; impede desta forma que as definições do programa sejam alteradas , o visor mostra por breves momentos a indicação BLOQUEIO DAS TECLAS . Quando o indicador está aceso, os restantes botões e o botão de programação estão desactivados. Mantenha o botão sob pressão para cancelar e o indicador apaga-se; o visor mostra por alguns momentos DESBLOQUEIO .P

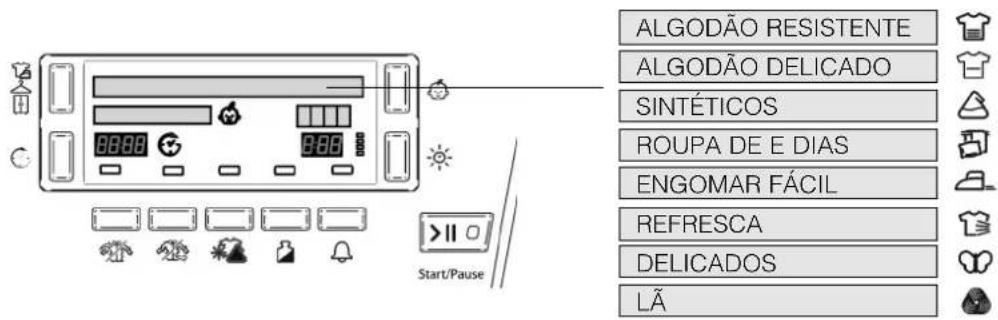

O Visor Seleccionar o idioma Compreender o visor Selecção e visualização do programa O programa seleccionado é apresentado na primeira linha do visor ao seleccionar o botão correspondente; a mensagem é apresentada durante a execução do programa. Quando selecciona o botão de memória, o visor mostra o programa seleccionado com a indicação ‘M’ antes do respectivo nome, por exemplo, M ALGODÃO RESISTENTE (ver Arranque e Programas). Níveis de secagem Durante a selecção de um programa para um programa automático que tenha diferentes níveis de secagem disponíveis (ver Tabela Programas). A segunda linha do visor mostra o nível de secagem que pretende, por cada pressão no botão de Nível de Secagem a opção seguinte na lista em baixo é seleccionada e apresentada.

Da primeira vez que liga a sea secadora, deverá seleccionar o seu idioma favorito a partir da lista de idiomas disponíveis. Para mudar: a selecção do idioma actual deve estar intermitente na primeira linha do visor. - Prima e mantenha sob pressão os três botões: durante 5 segundos. - Prima o botão Bloqueio Infantil ou Secagem Temporizada para percorrer a lista - Quando o idioma que pretende estiver intermitente na linha superior do visor, premir o botão Nível de Secagem selecciona a sua opção. ENGOMAR PENDURAR ARMÁRIO Secagem de armário: Seca as suas roupas, que ficam prontas a vestir. Secagem de cabide: Seca as suas roupas, que ficam prontas para pendurar no cabide. Secagem de ferro: Seca as roupas para passar a ferro. O visor também mostra: um, dois ou três blocos, dependendo da sua selecção. São apresentados durante o decorrer dos programas.58

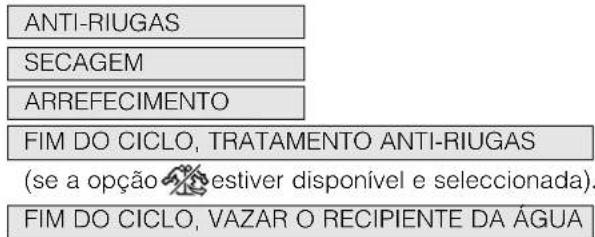

O Visor Progresso do programa Secagem temporizada Depois de seleccionar um programa que tenha a opção de secagem temporizada, prima o botão e o visor aumenta o tempo seleccionado por cada vez que prima e solta o botão (ver Arranque e Programas). Tempo de atraso e até ao fim Alguns programas podem ter um início atrasado (ver Arranque e Programas). Prima o botão Atraso e o indicador fica intermitente. A segunda linha do visor mostra o estado do programa e o seu progresso: (mensagens longas ao longo da linha) Se a opção Secagem Mista estiver disponível e seleccionada, esta linha mostra os diferentes níveis de secagem atingidos: ANTI-RIUGAS SECAGEM ARREFECIMENTO

FIM DO CICLO, TRATAMENTO ANTI-RIUGAS

(se a opção estiver disponível e seleccionada). FIM DO CICLO, VAZAR O RECIPIENTE DA ÁGUA

e e, em seguida, repete. As peças delicadas têm um tempo máximo de: As barras à direita do tempo acendem-se para darem a indicação da duração de tempo seleccionado: O tempo seleccionado permanece no visor depois do programa iniciar. 1:40 o:20 0:40 1:00 1:20 1:40 2:00 2:20 OFF 0:20 0:40 1:00 1:20 1:40 2:00 2:20 Cada pressão do botão Atraso avança a definição do atraso em períodos de 1 hora, de: ao , em em seguida, após alguns segundos cancela o atraso. O tempo de atraso é apresentado no visor junto ao botão Atraso. O visor entra em contagem decrescente dos minutos referentes ao período de atraso depois de premir o botão Iniciar/Pausa . A segunda linha do visor mostra PARTE ENTRE 1h 24h Após a conclusão do período de atraso (ou caso não tenha sido seleccionado o início atrasado): o visor indica o Tempo previsto para o fim do programa para programas automáticos. O tempo restante do actual Programa seleccionado também é apresentado nesta parte do visor.P

O Visor Arranque e Programas Avisos A segunda linha do visor também mostra avisos e lembretes: (os lembretes ocorrem no fim de um programa) FIM DO CICLO, VAZAR O RECIPIENTE DA ÁGUA

Lembrete de que o recipiente de água deve ser esvaziado sempre que se utilize a máquina de secar (ver Manutenção).

VAZAR O RECIPIENTE DA ÁGUA

Indica que o recipiente de água está cheio. A mensagem demora alguns segundos a desaparecer depois de colocar novamente o recipiente de água; a máquina de secar tem de estar em funcionamento para que isto aconteça (ver Controlos). Nota: Se o recipiente de água estiver cheio e esta mensagem for apresentada, a temperatura é desligada e a sua roupa não seca.

Esta mensagem indica que tem de limpar a Unidade do condensador (ver Manutenção) e ocorre regularmente, dependendo da frequência com que utiliza a secadora. Ao concluir o programa seguinte, a mensagem é cancelada.

Lembra-o de limpar após cada utilização do secadora (ver Manutenção). Escolher um programa

1. Ligue a secadora a uma tomada de corrente eléctrica.

2. Escolha a sua roupa de acordo com o tipo de

3. Abra a porta e certifique-se de que o filtro está

limpo e bem colocado e de que o recipiente da água está vazio e na respectiva posição (ver Manutenção).

4. Carregue a máquina e certifique-se de que

nenhuma peça fica presa no fecho da porta. Feche a porta.

5. Se o Visor não estiver aceso: Pressione o botão

6. Prima o botão de selecção de Programa que

corresponde ao tipo de tecido a secar, verificando a tabela de Programas (ver Programas) bem como as indicações para cada tipo de tecido (ver Roupa).

Se o botão for seleccionado, não são necess ários os passos 7, 8 e 9

7. Escolha as opções Secagem Temporizada ou

Níveis de Secagem: - Se optar por Secagem Temporizada, prima e solte o botão Temporizado até visualizar o período de tempo pretendido. ou - Para alterar a definição de secagem predefinida, prima e solte o botão Níveis de Secagem até ver indicado o nível pretendido. ! Consulte a tabela Programas para obter mais detalhes. Botão Memória

Da primeira vez que prime este botão, a segunda linha do visor mostra PRESSIONE PARA MEMORIZAR Depois de seleccionar o seu programa e opções favoritas, pode guardar estas definições premindo e mantendo sob pressão o botão Memória durante no mínimo 5 segundos; é então emitido um sinal sonoro e a segunda linha do visor mostra a indicação MEMO Da próxima vez que necessitar deste programa, prima o botão

e, em seguida, o botão Iniciar/Pausa e este programa é executado

Se pretender, pode alterar os seus programas memorizados, seleccionando um novo programa e/ou opções e prima e mantenha sob pressão o botão ( como acima

8. Defina um tempo de atraso, bem como outras

opções, conforme necessário (ver O Visor).

9. Se pretender seleccionar um sinal sonoro no final

de um programa, pressione o botão de opção ALARME .

10. Pressione o botão INICIAR/PAUSA para

começar. O visor mostra a hora prevista para terminar. Durante o programa de secagem, pode verificar a sua roupa e retirar peças que já estejam secas enquanto as restantes continuam a secar. Quando fechar novamente a porta, prima o botão INICIAR/PAUSA de modo a retomar a secagem.

11. Durante os últimos minutos dos Programas de

Secagem, antes do programa chegar ao fim, entra na fase de Arrefecimento (os tecidos são arrefecidos), que deve ser sempre concluída.

12. O sinal sonoro (se a opção Alarme tiver sido

seleccionada) soa quando o programa chegar ao fim, o visor apresentará: FIM DO CICLO TRATAMENTO ANTIRUGAS . Abra a porta, retire a roupa, limpe o filtro e coloque-o novamente. Esvazie o recipiente de água e coloque-o novamente (ver Manutenção). Se a opção Cuidado Pós-Antirugus tiver sido seleccionada e não retirar a roupa imediatamente, o secador roda ocasionalmente durante 10 horas ou até abrir a porta.

Arranque e Programas Programas especiais Programa Engoma fácil O ‘Engoma fácil’ é um programa breve de 10 minutos (8 minutos de calor, seguidos de 2 minutos de um período de rotação a frio), que ventila as fibras das roupas que foram deixadas na mesma posição/Local durante um período de tempo prolongado. O ciclo relaxa as fibras e facilita a passagem a ferro. ! O ‘Engoma fácil’ não é um programa de secagem e não deve ser utilizado com peças de roupa molhadas. Para obter os melhores resultados:

1. Não carregue mais do que a capacidade máxima. Estes números referem-se ao peso em seco:

Tecido Carga máxima Algodão e Misturas de algodão 2,5 kg Sintéticos 2 kg Gangas 2 kg

2. Descarregue a secadora imediatamente após o fim do programa, pendure, dobre ou engome as peças

de roupa e guarde-as no armário. Caso isto não seja possível, repita o programa. O efeito ‘Engoma fácil’ varia de tecido para tecido. Funciona bem com tecidos tradicionais como algodão e misturas de algodão e menos bem em fibras acrílicas e em materiais como Tencel®. Programa de Lãs

Este programa destina-se a roupas delicadas que possam ser utilizadas na máquina de secar e que estejam marcadas com o símbolo .

Recomendamos que volte estas peças do avesso antes de colocar na máquina.

Este programa demora cerca de 60 minutos, mas pode demorar mais tempo, dependendo do volume e densidade da carga e a velocidade de rotação utilizada na sua máquina.

As cargas secas através da utilização deste programa, normalmente, ficam prontas a vestir, mas em peças mais pesadas, as pontas podem ficar húmidas. Permita que sequem naturalmente uma vez que a secagem artificial em demasia pode danificar as peças. ! Ao contrário de outros materiais, o mecanismo de encolhimento da lã é irreversível, ou seja, não volta ao taman- ho, nem à forma original. ! Este programa não é adequado a roupas acrílicas. Mini-Carga Disponível com os programas Algodão Resistente e Sintéticos. Utilizado com cargas entre 1 e 2kg. Este programa optimiza o programa Automático para carga mais pequenas e melhora a estimativa do Tempo até ao fim. Modificadores de opção do programa Secagem mista Disponível com os programas Algodão Resistente e Sintéticos. Esta opção é utilizada depois de seleccionar o nível de secagem Secagem de armário ou Secagem de cabide. Desta forma, pode retirar as peças quando chegarem ao nível de Secagem de cabide ou Secagem de ferro. Quando o secador detectar que atingiu a Secagem de ferro, o visor mostra a indicação: ENGOMAR FÁCIL ALCANÇADO e é emitido um sinal durante cerca de 2 minutos; abra a porta e retire as peças que precisa de passar a ferro. Em seguida, feche a porta e prima o botão Iniciar/Pausa e o programa é retomado. ! Se não abrir a porta no período de 2 minutos, o secador retoma a secagem sem ter de premir o botão Iniciar/Pausa. O programa Secagem de cabide e termina com FIM DO CICLO. VAZAR O RECIPIENTE DA ÁGUA O programa Secagem de armário continua até que a secadora detecte que a carga chegou ao nível de Secagem de cabide, o visor mostra: PRONTA PARA PENDURAR e é emitido um sinal sonoro durante 2 minutos; abra a porta e retire as peças que tem de pendurar para concluir a secagem. De seguida, feche a porta e prima o botão Iniciar/Pausa e o programa é retomado

! Se não abrir a porta no período de 2 minutos, o secador retoma a secagem sem ter de premir o botão Iniciar/Pausa. Ao chegar ao nível Secagem de armário, a secadora concluiu a secagem a frio (e, se seleccionado, o Pós- Cuidado) e termina com o FIM DO CICLO. VAZAR O RECIPIENTE DA ÁGUAP

Tabela Programas Programa O que faz... Como defini-lo... Nota: Algodão Resistente Seca a roupa de Algodão em Calor Alto Opções disponíveis: Alarme , Início Atrasado Cuidados Pré-Antiriugas , Cuidados Pós-Antirugas Mini-Carga *Secagem mista Opções disponíveis: Alarme , Início Atrasado Cuidados Pré-Antiriugas , Cuidados Pós-Antirugas Mini-Carga *Secagem mista 1. Prima o botão Algodão – Resistente2. Seleccione a opção Temporizado ou Automático .- Se optar por Secagem Temporizada , consulte a página seguinte, ou...- Para alterar a definição de secagem predefinida, prima e solte o botão Níveis de Secagem até ver indicado o nível pretendido.3. Seleccione qualquer Opção, caso requerido.4. Prima o botão Iniciar/Pausa Algodão Delicado Seca a roupa de Algodão em Baixo Calor Opções disponíveis: ver Temporizado , consulte a página seguinte

1. Prima o botão Algodão – Delicado

2. Seleccione um tempo de secagem, ver

Temporizado , consulte a página seguinte. Breve programa (aproximadamente 10 minutos) que amacia as fibras da roupa que está pronta para ser engomada. ! Este não é um programa de secagem (ver página anterior). Opções disponíveis: Alarme

1. Prima o botão Engomar Fácil

Opção Alarme, caso requerido.

3. Prima o botão Iniciar/Pausa .

Sintéticos Seca os Sintéticos em Calor Alto 1. Prima o botão Sintéticos2. Seleccione a opção Temporizado ou Automático .- Se optar por Secagem Temporizada , consulte a página seguinte, ou...- Para alterar a definição de secagem predefinida, prima e solte o botão Níveis de Secagem até ver indicado o nível pretendido.3. Seleccione qualquer Opção, caso requerido.4. Prima o botão Iniciar/Pausa Delicados (ex. Acrílico) Seca a roupa na definição Baixo Calor, pronta a vestir.

1. Prima o botão Delicados

2. Caso o programa Temporizado for

requerido (ver Temporizado, consulte a página seguinte). Caso contrário, a predefinição é Automatica

3. Seleccione qualquer Opção, caso requerido.

4. Prima o botão Iniciar/Pausa

Seca as peças de Lã, (ver página anterior). Opções disponíveis: Alarme

Um programa Automático

Opção Alarme, caso requerido.

Prima o botão Iniciar/Pausa Refresca Engomar fácil Programa de 20 minutos que areja a roupa com ar frio. Igualmente utilizado para arrefecer roupa quente.

1. Prima o botão Refresca

2. Seleccione Opção Alarme, caso requerido.

3. Prima o botão Iniciar/Pausa

! Se o Visor não estiver aceso; Prima o botão LIGAR/DESLIGADO e, em seguida, seleccione o programa. Arranque e Programas : predefinição Opções disponíveis: Alarme , Início Atrasado Cuidados Pré-Antiriugas , Cuidados Pós-Antirugas

a predefinição é Automatica Opções disponíveis: Alarme : predefinição Roupa de 7 Dias Seca lençóis e toalhas na definição Baixo Calor Opções disponíveis: Alarme , Início Atrasado Cuidados Pré-Antiriugas , Cuidados Pós-Antirugas

Um programa Automático

1. Prima o botão Roupa de 7 Dias

2. Seleccione qualquer Opção, caso requerido.

3. Prima o botão Iniciar/Pausa

Opções de secagem: ENGOMAR PENDURAR ARMÁRIO Opções de secagem: ENGOMAR PENDURAR ARMÁRIO Nota: *Secagem Mista só disponível para a Secagem de armário e Secagem de cabide (consulte os Modificadores de opção do programa). Automático Automático62

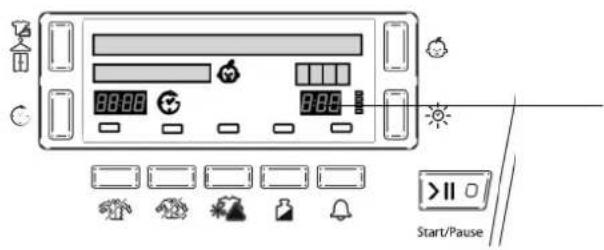

Arranque e Programas Secagem temporizada Tabela de programas temporizados: Primeiro, seleccione um programa (consulte a Tabela de Programas). (0:20, 0:40, 1:00, 1:20, 1:40,2:00 or 2:20Horas: Minutos) Utilize sempre a Timed Drying (Secagem Temporizada) para cargas com peso inferior a 1kg ou, se preferir, um resultado de secagem diferente. A definição de calor depende da opção de material seleccionada. Consulte os tempos de secagem propostos (ver Roupa). Os últimos 10 minutos destes programas é o Arrefecimento .

1. Prima e solte o botão Temporizado até o

visor apresentar a selecção requerida. Cada vez que premir avança

em seguida e em seguida repete

Os delicados têm um tempo máximo de

Quando apresentada , a opção Automático encontra-se disponível se mudar de ideias

2. Seleccione qualquer Opção, caso requerido. 3. Prima o botão Iniciar/Pausa

Opções disponíveis: Alarme , Início Atrasado Cuidados Pré-Antiriugas , Cuidados Pós-Antirugas ! Atencão, se o programa não pode ser alterado depois de premido o botão INICIAR/PAUSA .Para alterar um programa seleccionado, prima o botãoINICIAR/PAUSA ; a luz fica laranja e intermitente paraindicar que o programa está em pausa. Seleccione o novoprograma e quaisquer opções necessárias e, de seguida, aluz ficará verde. Prima novamente o botão INICIAR/PAUSAe o novo programa é iniciado.

Botões de OPÇÃO Estes botões são utilizados para personalizar o programaseleccionado para os seus requisitos. Antes de poderseleccionar uma opção, terá de seleccionar um programa,premindo o respectivo botão . Nem todas as opções encontram-se disponíveis para todos os programas (verArranque e Programas). Se uma opção não se encontradisponível e caso prima o botão, o sinal sonoro será emitido3 vezes. Se a opção estiver disponível, o indicador no visor,junto aos botões inferiores, acende-se para mostrar que aopção foi seleccionada. Atraso de Tempo O início de alguns programas (ver O Visor e ver Arranque eProgramas) pode ser atrasado num máximo de 24 horas.Certifique-se de que o recipiente de água está esvaziadaantes de definir um início atrasado. Cuidado Pré-Antiriugas Esta opção apenas se encontra disponível caso sejaseleccionado um início atrasado. Por vezes, a roupaentra num ciclo de rotação durante o período atrasado,de modo a ajudar a prevenir a formação de vincos. Alarme Encontra-se disponível em todos os programas e permite aemissão de um sinal sonoro no final do ciclo de secagem,de modo a avisá-lo que a roupa já pode ser removida. Cuidado Pós-Antirugas Quando disponível e seleccionada, as peças entram, porvezes, num ciclo de rotação após o final dos ciclos desecagem e Rotação a Frio, de modo a ajudar a prevenir aformação de vincos, caso não esteja disponível para remover acarga imediatamente após a conclusão do programa.

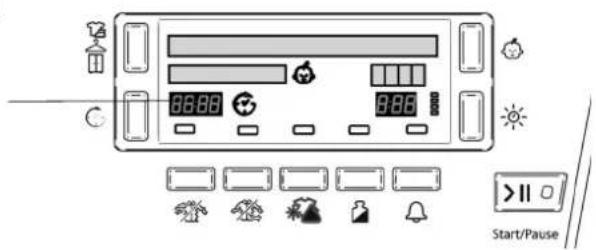

VISOR O visor apresenta a duração do tempo de atraso ainda pordecorrer ou uma indicação do tempo restante para umprograma de secagem (ver O Visor).O atraso ou tempo restante é apresentado em horas eminutos e em contagem decrescente.Quando os programas temporizados são seleccionados, otempo apresentado ao longo do ciclo é o tempo restante.Quando um programa Automático é seleccionado, o tempoapresentado é uma estimativa do tempo restante. Controlos 88:88Quando o programa é seleccionado, o visor apresenta otempo requerido para secar uma carga completa. Apóscerca de 10 minutos o controlador calcula uma estimativamelhor do tempo de ciclo. Os sinais de dois pontos entre ashoras e os minutos no visor passam a intermitente paraindicar que o tempo entrou em contagem decrescente. O visor apresenta igualmente qualquer eventual problemacom o secador. Caso tal se verifique, o visor apresentará“F”, seguido de um número de código de falha (verResolução de Problemas).

Esvazie o recipiente de água (Se esvaziou o secador, este ícone poderá ser ignorada, umavez que não há necessidade de esvaziar o recipiente de água).As mensagens são apresentadas para Ihe lembrar deesvaziar o recipiente da água.Se o recipiente de água encher durante um programa, oaquecimento desliga-se e o secador executa um período Arrefecimento. Em seguida, pára e uma mensagem indica VAZAR O RECIPIENTE DA ÁGUA .Deverá esvaziar o recipiente de água e reiniciar o secador,caso contrário, a roupa não ficará seca. Depois de reiniciaro secador a mensagem demorará alguns segundos adesaparecer.Para evitar este procedimento, esvazie sempre o recipiente de água após cada utilização do secador (ver Manutenção).

Abertura da Porta A abertura da porta durante um programa provoca ainterrupção do secador e os seguintes efeitos: O visor mostra PAUSA . Durante uma fase de atraso, o mesmo prosseguirá com a contagem decrescente. O botão Iniciar/Pausa terá de ser premido para retomar o programa de atraso.O visor muda para mostrar o estado actual. Durante a parte de secagem do programa, o sinal de dois pontos no visor deixa de piscar para indicar que a contagem decrescente foi interrompida. O botão Iniciar/Pausa terá de ser premido para retomar o programa. O visor muda para mostrar o estado actual,os dois pontos ficam intermitentes e a contagem decrescente continua. Durante o Cuidado Pós-Antiriugas, o programa terminará.Se premir o botão INICIAR/PAUSA, um novo programa será reiniciado desde o princípio.

Nota Em caso de corte de electricidade, desligue a alimentação ou remova a ficha. Quando a electricidade for reposta, prima o botão Iniciar/Pausa para retomar o programa.P

Escolher a sua roupa

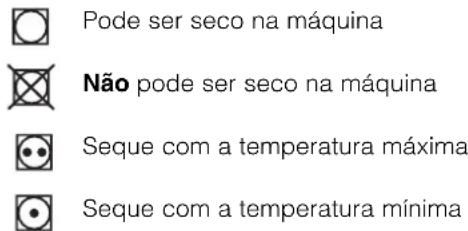

• Consulte os símbolos nas etiquetas das roupas, de modo a certificar-se de que os artigos podem ser utilizados na secadora.

• Escolha a roupa por tipo de tecido.

• Esvazie os bolsos e verifique os botões.

• Feche os fechos de correr e desaperte cintos e correias.

• Torça cada peça de modo a eliminar o máximo de água possível. ! Não carregue peças a pingar na secadora. Carga máxima Não carregue mais do que a capacidade máxima. Estes números referem-se ao peso em seco: Fibras naturais: 7 kg máx. Fibras sintéticas: 3 kg máx. ! NÃO sobrecarregue a máquina, uma vez que pode resultar num desempenho de secagem reduzido. Carga típica Nota: 1kg = 1000g Roupas Blusa de algodão 150 g Outros 100 g Vestido de algodão 500 g Outros 350 g Calças de ganga 700 g 10 fraldas 1000 g Camisa de algodão 300 g Outros 200 g T-Shirt 125 g Peças domésticas Capa de edredão em algodão 1500 g (Duplo) Outros 1000 g Toalha de mesa grande 700 g Toalha de mesa pequena 250 g Pano de cozinha 100 g Toalhão de banho 700 g Toalha de rosto 350 g Lençol de banho 500 g Lençol (solteiro) 350 g No fim de um ciclo de secagem, os algodões ainda devem estar húmidos caso tenha agrupado algodões e sintéticos. Se isto acontecer, basta aplicar mais um breve período de secagem.

Nota: Nos últimos 10 minutos de cada período de tempo,procede-se à secagem a frio; tenha em consideração esta função ao definir o tempo, uma vez que este período não seca a sua roupa. Etiquetas de cuidado na lavagem Observe as etiquetas nas suas peças de roupa, especialmente se está a utilizar a secadora pela primeira vez. Os símbolos que se seguem são os mais comuns: Pode ser seco na máquina Não pode ser seco na máquina Seque com a temperatura máxima Seque com a temperatura mínima Peças não adequadas para secagem na máquina

• Artigos que contenham borracha ou materiais tipo borracha ou películas de plástico (almofadas ou material em PVC), quaisquer artigos inflamáveis ou objectos que contenham substâncias inflamáveis (toalhas vaporizadas com laca de cabelo).

• Itens com o código ITCL (ver Peças delicadas). Podem ser limpos com produtos de limpeza a seco domésticos. Siga as instruções cuidadosamente.

• Peças volumosas (colchas, sacos-cama, almofadas, cobertas grandes, etc). Estes artigos expandem-se e podem impedir o fluxo de ar no interior da secadora. Roupa64

Peças delicadas Cobertores e cobertas de cama: artigos em acrílico (Acilan, Courtelle, Orion, Dralon) devem ser secos com especial cuidado com um TEMPERATURA BAIXA. Evite secar por um longo período de tempo. Peças pregueadas ou enrugadas: leia as instruções de secagem do fabricante da peça. Artigos com goma: não seque estes artigos com peças sem goma. Certifique-se de que retira o máximo da solução de goma da carga antes de colocá-la na secadora. Não seque em demasiado: a goma transforma-se em pó e deixa a sua roupa mole, eliminando o propósito da goma. Tempos de secagem Estes tempos são aproximados e podem variar dependendo de:

• Quantidade de água mantida nas roupas após o ciclo de centrifugação: as toalhas e peças delicadas retêm muita água.

• Tecidos: artigos que sejam do mesmo tipo de tecido, mas que sejam de texturas e espessuras diferentes poderão não ter o mesmo tempo de secagem.

• Quantidade de roupa: artigos únicos ou pequenas cargas podem demorar mais tempo a secar.

• Secagem: Se pretender engomar algumas das suas roupas, podem ser retiradas da máquina ainda um pouco húmidas. As restantes poderão ficar mais tempo, se precisar delas completamente secas.

• Definição de temperatura.

• Temperatura ambiente: se o espaço em que a máquina está instalada estiver frio, poderá demorar mais tempo a secar as suas roupas.

• Volumes: alguns artigos mais volumosos devem ser secos na máquina com cuidado. Sugerimos que remova estes artigos várias vezes, sacuda-os e volte a colocá-los na máquina até que estejam completamente secos. ! Não seque em demasiado as suas roupas. Todos os tecidos contêm um pouco de humidade natural, que os mantêm suaves e macios. A tabela (ver abaixo) apresenta tempos de secagem APROXIMADOS em Horas : Minutos, conforme apresentados no visor, os tempos são igualmente apresentados em minutos apenas para referência. Os tempos apresentados destinam-se a programas Secagam Automática na opção Armário. As definições de Secagem Temporizada são igualmente apresentadas para ajudá-lo a escolher a opção adequada. Os pesos referem-se a artigos secos. Roupa Algodão (Resistente)Calor Alto Sintéticos Calor Alto Delicados (Acrílicos)Baixo Calor Tempos de secagem de 800-1000rpm na máquina de lavar Tempos de secagem em centrifugação reduzida na máquina de lavar Tempos de secagem em centrifugação reduzida na máquina de lavar Duração automática Minutos automáticos Definição Secagem Temporizada) Duração automática Minutos automáticos Definição Secagem Temporizada) Duração automática Minutos automáticos Definição Secagem Temporizada)Metade da carga 1 kg 2 kg 4 kg 3 kg 1 kg 2 kg 1 kg 2 kg 3 kg 5 kg 6 kg 7 kg 0:30 - 0:40 0:40 - 0:55 1:10 - 1:20 0:55 - 1:10 1:20 - 1:30 1:35 - 2:00 2:00 - 2:20

Avisos e Sugestões ! O equipamento foi concebido e construído de acordo com normas de segurança internacionais. Estes avisos são apresentados por razões de segurança e devem ser seguidos minuciosamente. Segurança Geral

Esta secadora não se destina à utilização por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência ou conhecimento, a menos que tenham supervisão ou instruções quanto à utilização do aparelho por parte de uma pessoa responsável pela sua segurança.

Esta secadora foi concebida para utilização doméstica e não utilização profissional.

Não toque no equipamento com os pés descalços, nem com as mãos ou pés molhados.

Desligue a máquina retirando a ficha e não puxando o fio.

As crianças não devem aproximar-se da secadora durante a sua utilização. Depois da utilização da secadora, desligue-a no botão e da corrente eléctrica. Mantenha a porta fechada de modo que as crianças não utilizem a máquina como um brinquedo.

As crianças não devem ser deixadas sozinhas para se garantir que não brincam com a secadora.

O aparelho deve ser instalado correctamente com a ventilação adequada. A entrada de ar no painel frontal e a ventilação posterior por trás da secadora nunca devem estar obstruídos (ver Instalação).

Nunca utilize a secadora em carpetes, cuja altura impeça o ar de entrar na secadora a partir da base.

Verifique se a secadora está vazia antes de carregá-la.

O painel traseiro da secadora pode ficar muito quente. Nunca toque neste painel durante a utilização.

Não utilize a secadora sem que o filtro, o recipiente de água e o condensador estejam seguramente afixados nas respectivas posições (ver Manutenção).

Não utilize amaciador líquido na sua máquina de secar; adicione-o ao enxaguamento final da sua máquina de lavar.

Não sobrecarregue a secadora (ver Roupa para além das cargas máximas).

Não carregue peças que estejam a pingar.

Seque apenas artigos que tenham sido lavados com água e detergente, enxaguados e centrifugados. Existe um risco de incêndio se secar peças que NÃO tenham sido lavadas com água.

Verifique cuidadosamente todas as instruções nas etiquetas das roupas (ver Roupa).

Não seque peças de vestuário que tenham sido tratadas com produtos químicos.

Nunca secar artigos contaminados com substâncias inflam áveis (óleo de culinária, acetona, álcool, Gasolina, querosene, tira-nódoas, turpentina, ceras, removedores de cera e lacas para o cabelo), a menos que lavados com água quente e com uma quantidade considerável de detergente extra.

Não secar borracha, artigos com partes em borracha e peças de vestuário, almofadas com aplicações em borracha, espuma (espuma de látex), borracha, plástico, toucas de duche, têxteis impermeáveis, fraldas ou pensos descartáveis, polietileno ou papel.

Não seque artigos grandes e muito volumosos.

Não seque fibras acrílicas a altas temperaturas.

Complete cada programa com a respectiva Fase de rotação a frio.

Não desligue a máquina quando ainda existirem artigos quentes no interior.

Limpe o filtro após cada utilização (ver Manutenção).

Esvazie o recipiente de água e coloque-o novamente (ver Manutenção).

Limpe a unidade do condensador após intervalos regulares (ver Manutenção).

Não permita a acumulação de resíduos na secadora.

Nunca suba para cima da secadora. Pode resultar em ferimentos.

Siga sempre as normas e requisitos eléctricos (ver Instalação).

Compre sempre peças sobressalentes e acessórios originais (ver Reparação). ! AVISO: Nunca parar a secadora antes do fim do ciclo de secagem, a menos que todos os artigos sejam rapidamente retirados e espalhados de modo a dissipar o calor. Informações Acerca de Reciclagem e Eliminação de Resíduos Como parte do nosso continuado empenho em ajudar o ambiente, reservamo-nos o direito de utilizar componentes de qualidade, de modo a manter os custos baixos para os clientes e minimizar o desperdício de material.

Eliminação do material da embalagem: siga os regulamentos locais, de modo que a embalagem possa ser reciclada.

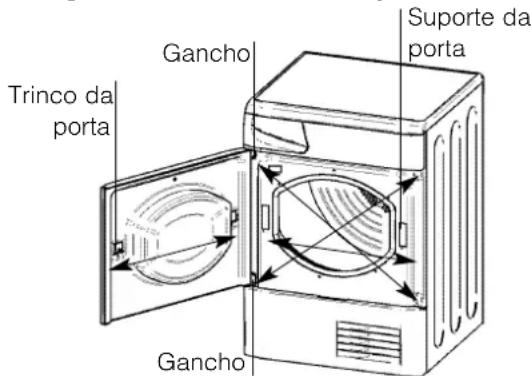

De modo a minimizar o risco de lesões para crianças, remova a porta e a ficha e corte o fio eléctrico do aparelho. Elimine estas peças separadamente a fim de assegurar que o aparelho não possa mais ser ligado a uma tomada eléctrica. Recolha dos electrodomésticos A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos. Poupar energia e respeitar o ambiente

Torça as peças de vestuário para eliminar o excesso de água antes de colocá-las na máquina de secar (se primeiro utilizar uma máquina de lavar, seleccione um ciclo de centrifugação elevado). Ao fazer isto, poupa tempo e energia durante a secagem.

Seque sempre com cargas completas – assim, poupa energia: artigos únicos ou pequenas cargas podem demorar mais tempo a secar.

Limpe o filtro após cada utilização para cortar nos custos de consumo de energia (ver Manutenção).66

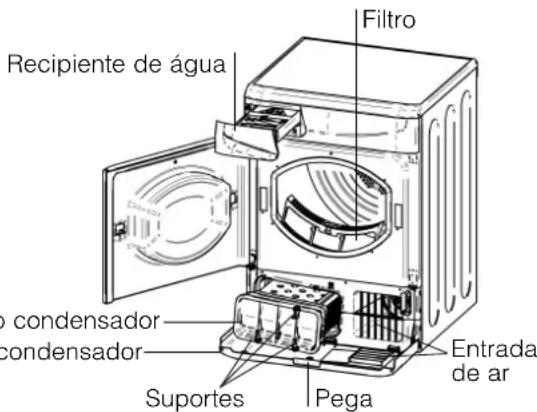

Limpar o tambor ! Não utilize agentes de limpeza de aço inoxidável ou palha de aço, abrasivos, para limpar o tambor. É possível que uma película colorida comece a aparecer no tambor de aço inoxidável. Tal poderá ser causado por uma combinação de água e/ou agentes de limpeza como, por exemplo, amaciador de tecido da lavagem. Esta película colorida não afectará o desempenho do secador. Limpar a unidade do condensador Periodicamente (todos os meses), retire a unidade do condensador e limpe qualquer acumulação de cotão que se encontre entre as placas, enxaguando por baixo de água corrente fria. Este procedimento deve ser concluído com água fria a partir da parte traseira do condensador. Remoção do condensador:

1. Desligue a secadora e abra a porta.

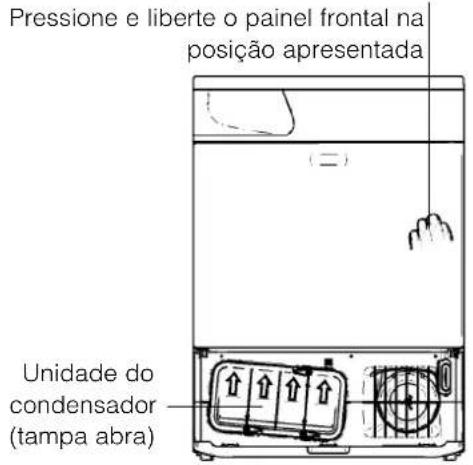

2. Abra a tampa do condensador (ver diagrama).

Solte os três suportes, rodando-os da direita para a esquerda a 90° e, em seguida, puxando a pega para removê-los da secadora.

3. Limpe a superfície dos vedantes e coloque

novamente, certificando-se de que os suportes estão bem fixos. Limpeza

As partes externas de metal ou em plástico e borracha podem ser limpas com um pano húmido.

Periodicamente (de 6 em 6 meses), aspire a grelha da entrada de ar frontal e as ventilações da parte posterior da secadora para retirar qualquer acumulação de cotão, linho ou pó. Remova também a acumulação de cotão da parte frontal do condensador e áreas dos filtros e limpe ocasionalmente com um aspirador. ! Não utilize solventes nem produtos abrasivos. ! A sua secadora utiliza componentes de rolamentos especiais que não necessitam de lubrificação. ! Verifique a sua secadora regularmente por técnicos autorizados, de modo a certificar-se da segurança eléctrica e mecânica (ver Reparação). Desligar a electricidade ! Desligue a secadora quando não estiver em utilização, durante tarefas de limpeza e durante todas as operações de manutenção. Limpar o filtro depois de cada ciclo O filtro é uma parte importante da sua secadora: acumula restos de fibras e resíduos que se formam durante a secagem. Pequenos objectos também podem ficar presos no filtro. Assim, após a secagem, limpe o filtro, lavando-o debaixo de água corrente ou limpe com o seu aspirador. Caso o filtro fique entupido, o fluxo de ar no interior da secadora fica seriamente comprometido: os tempos de secagem prolongam-se e consome mais energia. Também pode danificar a sua secadora. O filtro encontra-se na grelha frontal da secadora (ver diagrama). Remoção do filtro:

2. Limpe o filtro e coloque-o novamente

correctamente. Certifique-se de que o filtro está completamente encaixado na grelha da máquina. ! Não utilize a máquina sem colocar novamente o filtro. Esvazie o recipiente de água após cada ciclo Puxe o recipiente para fora da secadora e esvazie-o num local adequado. Coloque novamente o recipiente de água de forma segura. Verifique sempre o recipiente de água e esvazie-o antes de iniciar um programa de secagem novo. Verificar o tambor depois de cada ciclo Rode o tambor manualmente, de modo a remover pequenos objectos (lenços) que podem ter ficado na máquina. Manutenção e Cuidado Recipiente de água Pega Tampa do condensador Suportes Entrada de ar Filtro Torneia Traseira Frente Unidade do condensador Unidade do condensador67

Resolução de problemas Um dia a sua máquina parece não querer funcionar. Antes de contactar o seu Centro de Serviços (ver Reparação), analise as seguintes sugestões de resolução de problemas: Causas possíveis / Solução:

A ficha não está ligada à tomada, ou não está a fazer contacto.

Ocorreu uma falha de energia.

Há um fusível queimado. Experimente ligar outro aparelho à tomada.

Está a utilizar um cabo de extensão? Experimente ligar o fio de alimentação da secadora directamente à tomada.

A porta está bem fechada?

O programa não foi seleccionado correctamente (ver Arranque e Programas).

O botão INICIAR/PAUSA não foi posicionado correctamente (ver Arranque e Programas).

O filtro não foi limpo (ver Manutenção).

O recipiente de água tem de ser esvaziado? A mensagem de esvaziar água é apresentada? (ver Manutenção).

O condensador tem de ser limpo? (ver Manutenção).

A definição de temperatura não é ideal para o tipo de tecido que está a secar (ver Arranque e Programas, e ver Roupa).

O tempo de secagem correcto não foi seleccionado para a carga (ver Roupa).

A grelha de entrada de ar ou as grelhas traseiras estão obstruídas (ver Instalação, e ver Manutenção).

As peças estavam demasiado molhadas (ver Roupa).

A secadora foi sobrecarregada (ver Roupa).

É provável que o recipiente de água não tenha sido esvaziado no início do programa. Não espere pelo sinal esvaziar água. Verifique sempre o recipiente e esvazie-o antes de iniciar um programa de secagem novo (ver Manutenção).

Este procedimento é normal. A mensagem: FIM DO CICLO, VAZAR O RECIPIENTE DA ÁGUA é apresentada para Ihe lembrar de esvaziar o recipiente (ver O Visor e ver Arranque e Programas). ! Por razões de segurança, a secadora tem um tempo de programa máximo de 3 horas. Se um programa automático não detectar a humidade final necessária durante este tempo, a secadora conclui o programa e pára. Verifique os pontos anteriores e execute novamente o programa; se os resultados continuarem húmidos, contacte o Centro de Serviço (ver Reparação).

Se o visor mostra F10 ou F15: - desligue a máquina e desligue a ficha. Limpe o filtro e o condensador (ver Manutenção). Ligue novamente a ficha, ligue a máquina e, em seguida, inicie outro programa. Se F10 ou F15 ainda for visualizado, contacte o Centro de Serviço (ver Reparação).

Se for apresentado qualquer outro número: Anote o código e contacte o Centro de Serviço (ver Reparação).

A máquina de secar está no modo ‘Demo’. Prima e mantenha sob pressão os botões Ligar/Desligar e Iniciar/Pausa durante 3 segundos. O visor mostra DEMO OFF durante 3 segundos e, em seguida, retoma o funcionamento normal. Problema: A secadora não inicia. O ciclo de secagem não inicia. Demora muito tempo a secar. A mensagem de esvaziar a água é apresentada, mas o secador está a funcionar há pouco tempo. A mensagem de esvaziar água é apresentada, mas o recipiente de água não está cheio. O programa acaba e as roupas estão mais húmidas do que deviam. O visor mostra um código de avaria F seguido de um ou dois números. O visor mostra por breves momentos DEMO ON a cada 6 segundos.68

Peças sobressalentes Esta secadora é uma máquina complexa. Repará-la sozinha ou através de um técnico não autorizado pode provocar danos a uma ou mais pessoas, pode danificar a máquina e pode invalidar a garantia das peças sobressalentes. Contacte um técnico autorizado se tiver problemas durante a utilização da máquina. As peças sobressalentes foram concebidas exclusivamente para este equipamento e não se destinam a outras utilizações. Reparação Antes de contactar o Centro de Serviços:

Utilize o guia de resolução de problemas para ver se consegue resolver o problema (ver Resolução de problemas).

Caso contrário, desligue a secadora e contacte o Centro de Serviço mais próximo. O que dizer ao Centro de Serviço:

o modelo do aparelho (Mod.).

o número de série (S/N). Estas informações podem ser encontradas na etiqueta de dados, no interior da porta da máquina. Programas Comparativos
