BEDIENUNGSANLEITUNG ASL 60 V Ariston Thermo

Le numéro de série (S/N). Vous trouverez ces informations sur la fiche signalétique située à l’intérieur de la porte de la machine.27 Inhaltsverzeichnis WÄSCHETROCKNER ASL60V Bedienungsanleitung Installierung, 28-29 Aufstellung Ihres Wäschetrockners Belüftung Stromanschluss Vor der Inbetriebsetzung Ihres Wäschetrockners Beschreibung Ihres Wäschetrockners, 30 Vorderseite Rückseite Bedienblende Start und Programme, 31-33 Programmauswahl Programmtabelle Die Bedielemente Gewebeart, 34-35 Tipps zum Sortieren Ihrer Wäsche Pflegeetiketten Artikel, bei denen besondere Sorgfalt erforderlich ist Trocknungszeiten Warnhinweise und Empfehlungen, 36 Allgemeine Sicherheitshinweise Entsorgung Energiesparender Betrieb und Umweltschutz Wartung und Pflege, 37 Stromversorgung abschalten Filter nach jedem Zyklus reinigen Trommelinspektion nach jedem Zyklus Reinigung Fehlersuche, 38 Kundendienst, 39 Ersatzteile

! Sicherstellen, dass der Abluftschlauche nicht die Belüftungsschlitze an der Geräterückseite verdeckt. ! Der Abluftschlauch sollte höchstens 2,4 m lang sein und muss frei von Flusen, Fasern oder Wasser gehalten werden; dazu den Schlauch häufig ausschütteln. Außerdem muss stets darauf geachtet werden, dass der Schlauch nicht gequetscht wird. Feste Anbringung des Abluftschlauches Wir empfehlen die Verwendung eines Teleskop - Mauerdurchführunskanals. Dieser Kanal ist im Fachgeschäft für Lüftungsbau oder im Ersatzteilhandel erhältlich. Mauerdurchführung

1. Die Mauerdurchführung

ist links vom Wäschetrockner aus möglich.

2. Den Schlauch möglichst

kurz und gerade lassen, um zu verhindern, dass kondensierte Feuchtigkeit in den Wäschetrockner zurückströmt.

befindliche Durchführung solte mit leichtem Gefälle nach draußen gerichtet sein. Fensterbefestigung

Wäschetrockner erhöht aufgestellt, sollte sich die Fensterdurchführung unterhalb der Abzugsöffnung des Gerätes befinden.

2. Der Schlauch sollte

möglichst kurz sein. Abhängig von der Verwendungshäufigkeit Ihres Wäschetrockners müssen die Bereiche A und B regelmäßig überprüft werden, um Flusen oder kleine Schmutzansammlungen zu entfernen. Durch eine ausreichende Sicherung des Abluftschlauchadapters wird sichergestellt, dass feuchte Luft nicht zurück in den Raum geleitet wird. ! Der Wäschetrockner darf nicht so weit nach hinten geschoben werden, dass der Schlauchadapter herausgezogen oder der Schlauch gequetscht oder gebogen wird. ! Der Abluftschlauch darf die Belüftungsschlitze nicht verdecken, nicht abgegeknickt oder zu stark gebogen werden, da es ansonsten zu einer Blockierung und Kondensatansammlung kommt. Installierung ! Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf, um sie bei Bedarf als Bezug verwenden zu können. Nehmen Sie sie bei einem Umzug mit und stellen Sie bei einem Verkauf oder der Weitergabe an eine andere Person sicher, dass diese Bedienungsanleitung zusammen mit dem Wäschetrockner abgegeben wird, damit sich der neue Eigentümer ausreichend über die Bedienung und mögliche Vorsichtsmaßnahmen bei der Verwendung des Wäschetrockners informieren kann. ! Lesen Sie diese Bedienungsanleitung sorgfältig durch. Die nachfolgenden Seiten enthalten wichtige Informationen zur Installierung und Funktionsweise dieser Gerätes. Aufstellung des Wäschetrockners

Den Wäschetrockner so aufstellen, dass ausreichend Abstand zu Gasherden, Öfen, Heizungen oder Kochplatten vorhanden ist, da das Geräte beschädigt werden könnte.

Wird der Wäschetrockner untergebaut, muss zwischen der Geräteoberseite und der Arbeitsplatte (auch andere Gegenstände) ein Mindestabstand von 10mm eingehalten werden. Um die Luftzirkulation zu gewährleisten muss ferner zwischen den Seitenwänden des Gerätes und den angrenzenden Möbelschränken oder Wänden ein Mindestabstand von 15mm berücksichtigt werden. Außerdem muss darauf geachtet werden, dass die hinten an der Geräterückseite befindlichen Entlüftungsvorrichtungen nicht blockiert werden.

Es muss sichergestellt werden, dass der Wäschetrockner in einem Raum mit nicht zu hoher Luftfeuchtigkeit und ausreichender Luftzirkulation aufgestellt wird. Belüftung Bei Inbetriebnahme des Wäschetrockners wird saubere und relativ trockene Raumluft angesaugt, erhitzt und der Wäsche bei Reversierung der Trommel zugeführt. Die durch das Trocknen der Wäsche entstandene feuchte Luft wird dann durch einen Abluftschlauch an der Geräterückseite abgeleitet. Bei Inbetriebnahme muss eine ausreichende Belüftung sichergestellt sein. Das Gerät darf nicht in Räumlichkeiten betrieben werden in denen leicht brennbare Substanzen, wie Gase, Brennstoffe etc gelagagert werden und / oder offene Flammen vorhanden sind. Mobile Anbringung des Abluftschlauches Bei Inbetriebnahme des Gerätes muss immer ein Abluftschlauch verwendet werden, der sicher an der Rückseite des Wäschetrockners angeschlossen ist (siehe Beschreibung Ihres Wäschetrockners). Wenn möglich, sollte der Schlauch an einen dauerhaften Auslass angeschlossen sein, der sich in der Nähe des Wäschetrockners befindet. Alternativ kann der Schlauch auch durch ein leicht geöffnetes Fenster nach außen geführt werden.29 Entlüftung durch ein offenes Fenster

sollte nach unten zeigen, um verhindern zu können, dass warme feuchte Luft im Raum oder Wäschetrockner kondensiert. ! Sicherstellen, dass eine ausreichende Belüftung für den Trockner bereit steht und dass das Schlauchende nicht die Belüftungsschlitze der Geräterückwand verdecken ! Durch den Abluftschlauch wird eine optimale Leistung sichergestellt. ! Sicherstellen, dass Abluftschlauch und Belüftungsschlitze nicht behindert oder blockiert werden. ! Abluft darf vom Trockner nicht wieder aufgenommen werden. ! Durch falsche Verwendung des Wäschetrockners kann ein Brandrisiko entstehen. ! Den Abluftschlauch nicht in einen Abzuhskanal führen der für Abgase anderen Geräte genutzt wird, die Gase oder sonstige Brennstoffe etc verbrennen. Stromanschluss Stellen Sie folgende Punkte sicher, bevor Sie die Maschine an die Steckdose anschließen:

Die Steckdose muss geerdet sein.

Die Steckdose muss die maximale Leistungsaufnahme gemäß Typenschild abgesichert sein (siehe Beschreibung Ihres Wäschetrockners).

Die Netzspannung muss die dem Typenschild entsprechen (siehe Beschreibung Ihres Wäschetrockners).

Die Steckdose muss mit dem Stecker des Wäschetrockners kompatibel sein. Sollte dies nicht der Fall sein, muss entweder der Stecker oder die Steckdose ausgetauscht werden. ! Der Wäschetrockner darf nicht im Freien installiert werden, selbst wenn der entsprechende Bereich geschützt ist. Ein Wäschetrockner stellt eine ernsthafte Gefahr dar, wenn er Regen oder starken Winden ausgesetzt wird. ! Nach der Installierung müssen sich Kabel und Stecker des Wäschetrockners leicht erreichen lassen können. Installierung Beschreibung Start und Programme Gewebeart Warnhinweise und Empfehlungen Wartung und Pflege Fehlersuche Kundendienst

! Kein Verlängerungskabel verwenden. ! Das Stromkabel darf keine Biege- oder Quetschstellen aufweisen. ! Das Stromkabel der Gerätes muss regelmäßig überprüft werden. Ein Austausch dieses darf nur von einem konzessionierten Elektroinstallateur vorgenommen werden (siehe Kundendienst). Neue oder längere Stromkabel sind von konzessionierten Service - Partnern erhältlich. ! Der Hersteller übernimmt keinerlei Haftung, sollten diese Regeln nicht genau beachtet werden. ! Sollten sie sich über einen der obigen Punkte nicht ganz im klaren sein, dann ziehen sie bitte einen qualifizeirten Elektriker zu Rate. Vor der Inbetriebsetzung Ihres Wäschetrockners Nach der Installierung des Wäschetrockners und vor dessen Verwendung muss die Innenfläche der Trommel gesäubert werden, um Staub, der sich während des Transports angesammelt haben könnte, zu entfernen. Installierung30

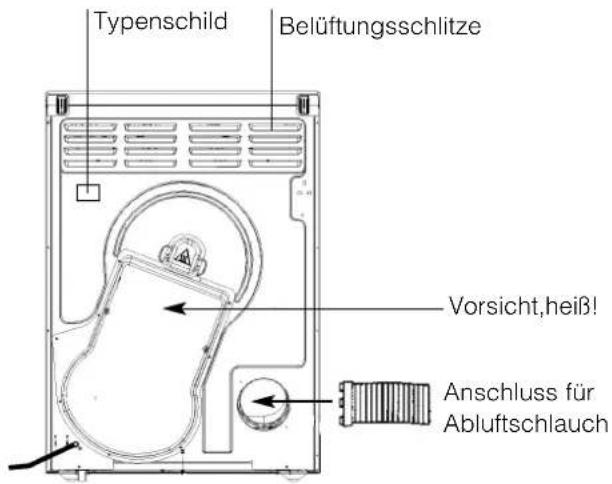

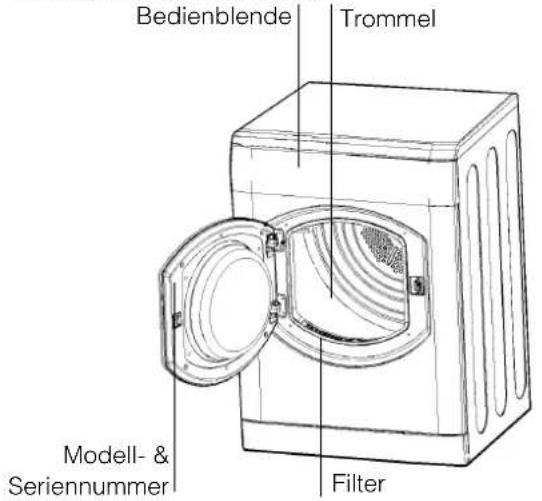

Bedienblende Vorderseite Rückseite Bedienblende Trommel Belüftungsschlitze Vorsicht,heiß! Anschluss für Abluftschlauch Typenschild Modell- & Seriennummer Filter Beschreibung Ihres Wäschetrockners Die EIN-/AUS-Anzeigeleuchte zeigt an, dass sich Ihr Trockner in Betrieb befindet oder ein Programm gewählt werden kann. Die EIN-/AUS-Taste : Wenn diese Taste bei laufendem Trockner gedrückt wird, hält der Trockner an. Bei erneutem Drücken der Taste startet der Trockner wieder. Die Programmphasen-Leuchten zeigen den Status des Programms an. Zu Beginn jeder Programmphase leuchten das entsprechende Licht auf. Die Temperatursymbole zeigen die Temperatur des gewählten Programms an. Hohe Temperatur oder Niedrige Temperatur . Diese leuchten nicht auf, wenn die Programme Wolle, Kühlen oder Abkühlphase gewählt wurden. Mit dem PROGRAMMWAHL-Knopf wird das gewünschte Programm eingestellt: drehen, bis der Knopf auf das gewünschte Programm zeigt (siehe Start und Programme). Die START/LÖSCH-Taste startet ein gewähltes Programm. Bei Drücken dieser Taste ertönt ein Signalton und die Programmstatus-Leuchten blinken, um die Funktion zu bestätigen. Wenn kein Programm eingestellt wurde, ertönt der Signalton dreimal. Wird diese Taste während eines Programmes für mind. 3 Sekunden gedrückt, wird das eingestellte Programm gelöscht und der Trockner angehalten (siehe Start und Programme). Mit Hilfe der OPTIONS-Tasten werden die verfügbaren Optionen für Ihr gewähltes Programm eingsteellt (siehe Start und Programme). Die Options-Leuchte zeigt an, dass die Option links von der Leuchte gewählt wurde. Die benutzerfreundliche Programmübersicht zeigt die verfügbaren Trocknerprogramme. Die Anzeigeleuchte Filter reinigen erinnert vor jedem Programm daran, dass der Filter nach jedem Gebrauch des Trockners zu reinigen ist (siehe Wartung und Pflege). Anzeigeleuchte Filter reinigen Programmübersicht PROGRAMMWAHL -Knopf Digital Anzeige

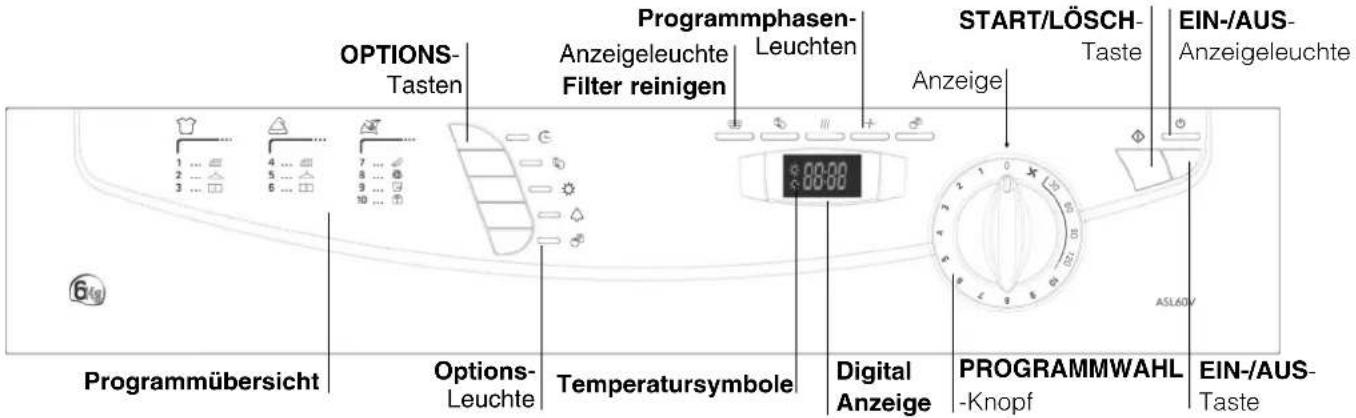

Taste Anzeige Programmphasen- Leuchten OPTIONS- Tasten Options- Leuchte EIN-/AUS- Anzeigeleuchte Temperatursymbole EIN-/AUS- Taste31 Installierung Beschreibung Start und Programme Gewebeart Warnhinweise und Empfehlungen Wartung und Pflege Fehlersuche Kundendienst

Start und Programme Programmauswahl

1. Den Wäschetrockner an die Steckdose

2. Die Wäsche je nach Gewebeart sortieren (siehe

3. Die Tür öffnen und sicherstellen, dass der Filter

sauber ist und korrekt eingesetzt wurde (siehe Wartung).

4. Die Maschine beladen und dabei sicherstellen,

dass keine Wäschestücke zu nah an der Türdichtung sind. Die Tür schließen.

5. Wenn die Ein-/Aus-Anzeigeleuchte nicht

aufleuchtet: Die EIN-/AUS-Taste drücken .

6. Mit Hilfe der Programmtabelle (siehe Programme)

und der Wäschearttabelle (siehe Gewebeart) ein geeignetes Programm wählen.. - Durch Drehen des PROGRAMMWAHL-Knopfs im Uhrzeigersinn ein Programm einstellen.

7. Falls erforderlich eine Startverzögerung und

andere Optionen einstellen.

8. Wenn ein Signalton nach Abschluss des

Programms gewünscht wird, Options-Taste ALARM drücken.

9. Die START-Taste zur Inbetriebsetzung des

Wäschetrockners drücken. Auf der Anzeige erscheint die geschätzte Zeit bis zum Programmende. Während eines Trocknungszyklus kann die Wäsche überprüft und einzelne Wäschestücke, die schon trocken sind, entnommen werden. In diesem Fall muss nach dem Schließen der Tür zum Fortsetzen des Programmes erneut die START-Taste gedrückt werden.

10. In den letzten Minuten der Trocknerprogramme

erfolgt vor Programmende die ABKÜHL-Phase (Wäsche wird gekühlt). Diese Phase sollte immer vollständig ausgeführt werden.

11. Der Signalton (falls die Alarm-Option gewählt

wurde) zeigt das Programmende an. Nun können Sie die Tür öffnen, die Wäsche herausnehmen, den Filter säubern und wieder einsetzen (siehe Wartung). Wenn die Knitterschutz-Option gewählt wurde und die Wäsche nicht sofort aus dem Trockner genommen wird, bewegt der Trockner die Trommel gelegentlich bis zu 10 Stunden lang oder bis zum Öffnen der Trocknertür.

12. Den Netzstecker aus der Steckdose ziehen.

Programm für ein Leichtbügeln Beim Programm „Leichtbügeln“ handelt es sich um ein Kurzprogramm mit einer Dauer von ca. 10 Minuten (8 Minuten Hitze und 2 Minuten Abkühlung). Bereits getrocknete jedoch verknitterte Stoffe werden aufgelockert und die Fasern werden geglättet. Sie lassen sich so leichter bügeln. ! Beim Programm „Leichtbügeln“ handelt es sich nicht um ein Trocknungsprogramm. Es soll deshalb nicht für nasse Wäsche verwendet werden.

1. Die maximale Beladung darf nicht überschritten werden.

Die nachstehenden Gewichtsangaben beziehen sich auf reine Trockenwäsche: Gewebeart Maximale Ladekapazität Baumwolle und Baumwoll-Mischgewebe 2,5 kg Synthetik 2 kg Jeans 2 kg

2. Die Wäsche unmittelbar nach Abschluss eines Programms aus dem Trockner nehmen. Entsprechende

Wäschestücke aufhängen, falten oder bügeln und in den dafür vorgesehenen Schrank legen. Sollte dies nicht möglich sein, das Programm wiederholen. Das Programm „Leichtbügeln“ hat nicht bei jeder Gewebeart die gleiche Leistung. Es eignet sich am besten für herkömmliche Gewebearten wie Baumwolle oder Baumwoll-Mischgewebe, und eignet sich weniger gut für Acrylfasern und Materialien wie zum Beispiel Tencel®. Wollprogramm

Dies ist ein Programm für trocknergeeignete Wäschestücke, die folgendes Symbol tragen .

Es kann für Ladungen bis zu 1 Kilogramm (etwa 3 Pullover) verwendet werden.

Wir empfehlen, die Kleidungsstücke vor dem Trocknen auf links zu drehen.

Dieses Programm läuft etwa 20 bis 40 Minuten lang, kann jedoch je nach Größe und Dichte der Ladung und der Schleuderdrehzahl der Waschmaschine länger laufen.

Wäsche, die mit diesem Programm getrocknet wurde, kann normalerweise gleich getragen werden. Bei schwereren Stücken können die Kanten jedoch noch leicht feucht sein. Diese Restfeuchtigkeit sollte an der Luft getrocknet werden, da übermäßiges Trocknen das Kleidungsstück schädigen kann. ! Im Gegensatz zu anderen Materialien kann ein Einlaufen bei Kleidungsstücken aus Wolle nicht rückgängig gemacht werden, d.h. das Kleidungsstück dehnt sich nicht auf seine ursprüngliche Form und Größe aus. ! Dieses Programm eignet sich nicht für Kleidungsstücke aus Acryl.32

Programme ! Wenn die Lampe EIN/AUS nicht leuchtet, die Taste EIN/AUS drücken und anschließend das Programm wählen. Programme Funktion Einstellung Hinweis:

BaumwolleBügeltrockenTrocknet die Kleidung beieingestellter hoher Temperatur. Die Wäsche kannanschließend gebügelt werden.

1. Den PROGRAMM-Wahlknopf auf 1 stellen.

2. Bei Bedarf weitere Optionen einstellen.3. Den Knopf START drücken.

BaumwolleKleiderbügel trockenTrocknet die Kleidung beieingestellter hoher Temperatur. Die Wäsche kannanschließend auf Kleiderbügelnaufgehangen werden.

1. Den PROGRAMM-Wahlknopf auf 2 stellen.

2. Bei Bedarf weitere Optionen einstellen.3. Den Knopf START drücken.ZeitgesteuerterTrockenzyklus(120, 90, 60oder 30Minuten)Trocknet nasse Kleidungsstücke,die mit niedriger Temperaturoder mit geringer Füllmenge(unter 1 kg) getrocknet werden sollen.Kann auch bei hoher Temperaturverwendet werden, wenn eine festeTrocknungsprogrammzeitbevorzugt wird.Empfohlene Trocknungszeitenbeachten (siehe Gewebeart). Die letzten 10 Minuten dieserProgramme enden mit einemAbkühlprogramm.Verfügbare Optionen:Alarm .1. Den PROGRAMM-Knopf auf stellen.2. Nach Bedarf weitere Optionen einstellen.3. Den Knopf START drücken.Kurzprogramm (ca. 10 Minuten)zur Kühlung von Geweben oderKleidungsstücken. 1. Den Knopf PROGRAMM auf die gewünschte Zeit einstellen: 120, 90,60 oder 30.2. Nach Bedarf weitere Optionen einstellen.3. Den Knopf START drücken.AbkühlphaseKurzprogramm (ca. 10Minuten), das das Gewebe vonbügelfertigen Kleidungsstückenweicher macht.! Dies ist keinTrocknungsprogramm(siehe vorherige Seite).Verfügbare Optionen:Alarm .

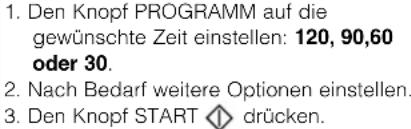

1. Den PROGRAMM-Wahlknopf auf 10 stellen.

2. Bei Bedarf weitere Optionen einstellen.3. Den Knopf START drücken.

BaumwolleSchranktrockenTrocknet die Kleidung beieingestellter hoher Temperatur. Die Wäsche kannanschließend im Schrank verstautwerden.

1. Den PROGRAMM-Wahlknopf auf 3 stellen.

2. Bei Bedarf weitere Optionen einstellen.3. Den Knopf START drücken.

SynthetikBügeltrockenTrocknet die Kleidung beieingestellter hoher Temperatur. Die Wäsche kannanschließend gebügelt werden.

1. Den PROGRAMM-Wahlknopf auf 4 stellen.

2. Bei Bedarf weitere Optionen einstellen.3. Den Knopf START drücken.

SynthetikKleiderbügeltrockenTrocknet die Kleidung beieingestellter hoher Temperatur. Die Wäsche kannanschließend auf Kleiderbügelnaufgehangen werden.

1. Den PROGRAMM-Wahlknopf auf 5 stellen.

2. Bei Bedarf weitere Optionen einstellen.3. Den Knopf START drücken.

SynthetikSchranktrockenTrocknet die Kleidung beieingestellter hoher Temperatur. Die Wäsche kannanschließend im Schrank verstautwerden.

1. Den PROGRAMM-Wahlknopf auf 6 stellen.

2. Bei Bedarf weitere Optionen einstellen.3. Den Knopf START drücken.

Empfindliches(e.g. Acrylics)Trocknet die Kleidung mit niedriggestellter Temperatur . DieKleidung kann anschließendgetragen werden.

1. Den PROGRAMM-Wahlknopf auf 7 stellen.

2. Bei Bedarf weitere Optionen einstellen.3. Den Knopf START drücken.

WolleTrocknet Kleidungsstücke ausWolle, (siehe vorherige Seite).Verfügbare Optionen:Alarm .

1. Den PROGRAMM-Wahlknopf auf 8 stellen.

2. Bei Bedarf weitere Optionen einstellen.3. Den Knopf START drücken.

BELÜFTUNG Leichtbügeln Führt den Kleidungsstückenkalte Luft zu; auch zum Kühlenwarmer Kleidungsstückegeeignet.Verfügbare Optionen:Alarm .

1. Den PROGRAMM-Wahlknopf auf 9 stellen.

2. Bei Bedarf weitere Optionen einstellen.3. Den Knopf START drücken.Verfügbare Optionen:Alarm , Startzeitvorwahl , Knitterschutz-Vorbehandlung Knitterschutz-NachbehandlungVerfügbare Optionen:Alarm , Startzeitvorwahl , Knitterschutz-Vorbehandlung Knitterschutz-NachbehandlungVerfügbare Optionen:Alarm , Startzeitvorwahl , Knitterschutz-Vorbehandlung Knitterschutz-NachbehandlungVerfügbare Optionen:Alarm , Startzeitvorwahl , Knitterschutz-Vorbehandlung Knitterschutz-NachbehandlungVerfügbare Optionen:Alarm , Startzeitvorwahl , Knitterschutz-Vorbehandlung Knitterschutz-NachbehandlungVerfügbare Optionen:Alarm , Startzeitvorwahl , Knitterschutz-Vorbehandlung Knitterschutz-NachbehandlungVerfügbare Optionen:Alarm , Startzeitvorwahl , Knitterschutz-Vorbehandlung Knitterschutz-NachbehandlungVerfügbare Optionen:Alarm , Hohe Temperatur ,Startzeitvorwahl , Knitterschutz-Vorbehandlung Knitterschutz-Nachbehandlung Start und Programme33

Digital ANZEIGE Im Display wird entweder die noch verbleibendeStartzeitvorwahl oder die noch verbleibende Dauer einesTrockenprogramms angezeigt. Die Verzögerungszeit wird inStunden angezeigt, wobei jede Stunde bis auf null zurückgezählt wird. Die verbleibende Trockenzeit wird inStunden und Minuten angezeigt, wobei hierbei die Minutenrückwärts bis auf null zurückgezählt werden. Eine Abkühlphaseist darin inbegriffen. Bei Auswahl zeitgesteuerterTrockenprogramme ist die im Display zu schende Zeit dienoch verbleibende Restzeit, Wenn ein elektronisch gesteuertesProgramm gewählt ist, ist die angezeigte Zeit einSchätzwert für die noch verbleibende Zeitspanne. BeiAuswahl des Programms wird im Display die Dauerangezeigt, die zum Trocknen einer vollen Ladung erforderlichist. Nach etwa 10 Minuten berechnet die Elektronik denverbleibenden Zeitraum erneut. Die Doppelpunkte zwischenden Stunden- und Minutenangaben im Display blinken undzeigen damit an, dass die Dauer rückwärts gegen nullgezählt wird. Wenn das Programm seine Abkühlphasebeendet hat, steht im Display . Aus dem Display geht auch hervor, ob ein technisches Problem am Trockner aufgetreten ist. In einem solchen Fallist im Display der Vermerk “F” gefolgt von einem Fehlercode zu sehen (siehe Fehlersuche).

Öffnen der Tür Durch das Öffnen der Tür bei laufendem Trockenprogrammwird der Wäschetrockner angehalten. Anschließend passiertFolgendes: Alle 4 Statuslampen leuchten auf. Während einer Startzeitvorwahl wird die Verzögerungweiter gegen null gezählt. Der Startknopf muss gedrückt werden, damit das verzögerte Programm wieder fortgesetzt werden kann.Die Statuslampen zeigen dabei den aktuellen Zustand an. Während des Trocknungsphase des gesamten Programms wird die Zeit bis zum Ende weiter rückwärtsgezählt, aber der Doppelpunkt blinkt nicht. Der Startknopf muss gedrückt werden, um das Programm wieder fortsetzen zu können. Die Statuslampen zeigen dabei den aktuellen Zustand an. Während des Abkühlprogrammes oder der Knitter-Nachbehandlung eines Trockenprogramms sowie auch zu einem beliebigen Zeitpunkt während des Belüftungs- und Abkühlprogrammes wird das Programm beendet. Durch Drücken der Starttaste wird ein neues Programm von Anfang an gestartet. Durch Verstellen des Programmwahlknopfs wird auchnach dem Drücken des Startknopfs ein neuesProgramm gestartet. Damit kann das Abkühlprogramme zum Kühlen der Kleidungsstücke eingestellt werden, wenn diese trocken genug sind.

Hinweis Nach einem Stromausfall, wenn Netzstrom abgeschaltenwurde oder Netzstecker gezogen wurde, dann bitte denSTART-Knopf drücken; Das Programm wird dann fortgesetzt.

PROGRAMMWAHL Knopf ! Warnung, Wenn sich die Position des Programmwahlknopfsnach dem Drücken der Start-Taste geändert hat, wird dasProgramm durch die neue Knopfposition NICHT geändert. ! Position 0, Wird der Knopf auf Position 0 gestellt, wird das Programm abgebrochen und im Display wirdangezeigt.

OPTION Tasten / Leuchten Mit diesen Knöpfen lässt sich das gewählte Programm anden eigenen Bedarf anpassen. Bevor eine Option gewähltwerden kann, muss mit dem Programmwahlknopf ein Programmgewählt worden sein. Bei manchen Programmen stehennicht alle Optionen zur Verfügung ( siehe Start und Programme ). Wenn eine bestimmte Option nicht zurVerfügung steht und der Knopf wird betätigt, ertönt derSummer dreimal. Steht die Option zur Verfügung, ertönt derSignalton nur einmal und die Lampe der Option neben demKnopf leuchtet zur Bestätigung der Auswahl auf. Nach demDrücken des Start-Knopfs können nur noch die OptionenAlarm, Knitter-Vorbehandlung und Knitter-Nachbehandlunggeändert werden. Startzeitvorwahl Der Start bestimmter Trocknerprogramme (siehe Start undProgramme) kann um bis zu 18 Stunden nach hinten verschobenwerden. Nach dem Drücken dieses Knopfs erscheint imDisplay und die Optionslampe leuchtet auf. Durcheinmaliges Drücken wird eine Verschiebung von 1 Stundeeingestellt. Im Display wird dann “1hr” angezeigt. Durch jedesweitere Drücken des Knopfs wird je eine StundeZeitverzögerung hinzuaddiert. Wenn 18hr (18 Stunden)angezeigt wird, erscheint bei nochmaligem Drücken imDisplay und nach ein paar Sekunden wird dieVerzögerung aufgehoben. Die Verzögerung kann auch aufgehoben werden, indem der Programmwahlknopf auf 0 gestellt wird. Anschließend das Ertönen des Summersabwarten und wieder zum gewählten Programm zurückkehren. Knitterschutz-Vorbehandlung Diese Option ist nur verfügbar, wenn ein verzögerterStart ausgewählt wurde. Hierbei werden die Kleidungsstückewährend des Verzögerungsintervalls gelegentlich bewegt,um ein Entstehen von Knitterfalten zu verhindern. Hohe Temperatur Ist diese Option verfügbar, kann mit diesem Knopf eine hoheTemperatur eingestellt werden. Durch Drücken dieses Knopfsschaltet sich dann die hohe Temperatur ein und die Lampeneben dem Knopf leuchtet auf. Bei programmiertenTrocknerzeiten ist standardmäßig eine niedrige Temperatureingestellt. Wenn die Lampe neben dem Knopf aufleuchtet,und dieser Knopf wird gedrückt, wird eine niedrige Temperatureingestellt und die Lampe erlischt. Im Display wechseltaußerdem das Temperatursymbol. Alarm Die Alarmoption ist bei allen Programmen verfügbar. Siesorgt dafür, dass der Summer ein akustisches Signal amEnde des Trockenzyklus auslöst und Sie daran erinnert,dass die Kleidungsstücke getrocknet wurden und entnommenwerden können. Nach dem Drücken des Knopfs zeigt dieLampe an, dass die Option aktiviert ist. Knitterschutz-Nachbehandlung Ist die Option verfügbar und aktiviert, werden dieKleidungsstücke nach Abschluss der Trocken- undAbkühlprogramme gelegentlich gewegt, um die Bildung vonKnitterfalten zu verhindern, falls die Trocknerfüllung nachProgrammende einmal nicht sofort entnommen werden kann.

OFF OFF E88 Die Bedielemente InstallierungBeschreibungStart undProgramme GewebeartWarnhinweise undEmpfehlungenWartung undPflege Fehlersuche Kundendienst

Start und Programme34

Pflegeetiketten Prüfen Sie die Etiketten an Ihren Kleidungsstücken, insbesondere dann, wenn für ein bestimmtes Kleidungsstück das erste Mal im Trockner verwendet wird. Typische Symbole sind: Kann im Wäschetrockner getrocknet werden Nicht geeignet für Wäschetrockner Bei hoher Temperatur im Wäschetrockner trocknen Bei niedriger Temperatur im Wäschetrockner trocknen Artikel, die sich nicht für den Wäschetrockner eignen

• Artikel, die Gummi oder gummiähnliche Materialien enthalten oder einen Kunststoffüberzug umfassen (Kissen oder PVC-Regenkleidung), andere leicht entzündbare Artikel oder Gegenstände, die leicht entzündbare Substanzen enthalten (wie zum Beispiel ein Handtuch, auf dem sich etwas Haarspray befindet).

• Glasfasern (z.B.manche Vorhangarten)

• Wäschestücke, die chemisch gereinigt wurden

• Mit dem ITCL Code gekennzeichnete Wäschestücke (siehe Artikel, bei denen besondere Sorgfalt erforderlich ist). Solche Artikel können mit speziellen Produkten zu Hause chemisch gereinigt werden. In diesem Fall die Gebrauchsanweisung genau befolgen.

• Große und sperrige Artikel (Federbetten, Schlafsäcke, Kissen, große Tagesdecken usw.). Diese dehnen sich beim Trocknen aus und würden dadurch eine ausreichende Luftzirkulation im Trockner verhindern. Tipps zum Sortieren Ihrer Wäsche

• Symbole auf den Etiketten überprüfen, um sicherstellen zu können, dass die entsprechenden Wäschestücke trocknergeeignet sind.

• Die Wäsche nach Gewebearten sortieren.

• Taschen leeren und Knöpfe überprüfen.

• Reißverschlüsse und Haken schließen und lose Gürtel und längere Schnüre zusammenbinden.

• Jedes Wäschestück auswringen, um schon im Voraus möglichst viel Wasser zu entfernen. ! Keine tropfend nasse Wäsche in den Trockner legen. Maximale Beladungskapazität Die maximale Beladungskapazität sollte nicht überschritten werden. Die nachfolgenden Gewichte beziehen sich auf Trockenwäsche. Naturfasern: max. 6 kg Kunststofffasern: max. 3 kg ! Den Trockner NICHT überladen, da dies die Trocknungsleistung beeinträchtigt. Typische Ladung Kleidungsstücke Bluse aus Baumwolle 150 g Andere 100 g Kleid aus Baumwolle 500 g Andere 350 g Jeans 700 g 10 Windeln 1000 g Hemd aus Baumwolle 300 g Andere 200 g T-Shirt 125 g Haushaltswaren Bettüberzug aus Baumwolle 1500 g (für Doppelbett) Andere 1000 g Große Tischdecke 700 g Kleine Tischdecke 250 g Geschirrtuch 100 g Badetuch 700 g Handtuch 350 g Bettlaken – Doppelbett 500 g Bettlaken – Einzelbett 350 g Am Ende eines Trocknungszyklus kann Wäsche aus Baumwolle noch feucht sein, falls Artikel aus Baumwolle und Synthetik zusammen in den Trockner gelegt wurden. In diesem Fall kann die Wäsche einfach noch etwas mehr in der Maschine getrocknet werden. Gewebeart35 Gewebeart Installierung Beschreibung Start ubd Programme Gewebeart Warnhinweise und Empfehlungen Wartung und Pflege Fehlersuche Kundendienst

Artikel, bei denen besondere Sorgfalt erforderlich ist Decken und Bettüberwürfe: Artikel aus Acrylfasern (Acilan, Courtelle, Orion, Dralon) müssen vorsichtig bei NIEDRIGER Temperatur getrocknet werden. Außerdem dürfen solche Artikel nicht zu lange getrocknet werden. Kleidungsstücke mit Falten oder plissierte Kleidungsstücke: Die am Artikel angegebenen Trocknungsanweisungen des Herstellers beachten. Gestärkte Kleidungsstücke: Solche Artikel nicht zusammen mit nicht gestärkten Wäschestücken trocknen. Sicherstellen, dass möglichst viel der Stärkelösung entfernt wurde, bevor die Artikel in den Trockner gelegt werden. Die Wäsche nicht zu sehr trocknen: die Stärke wird sonst zu Pulver und macht die entsprechenden Kleidungsstücke schlaff, was dem eigentlichen Zweck der Stärke entgegenwirkt. Trocknungszeiten In der nachfolgenden Tabelle werden UNGEFÄHRE Trocknungszeiten in Minuten angegeben. Die Gewichtsangaben beziehen sich dabei auf trockene Wäsche: Baumwollartikel Hohe (volle) Temperatur Trocknungszeiten - bei einem Schleudern mit 800-1000 Umdrehungenpro Minute in der WaschmaschineHalbe Ladung Volle Ladung 1 kg 2 kg 3 kg 4 kg 5 kg 6 kg 20-30 35-45 45-60 60-70 70-80 80-100 Synthetikartikel Hohe (volle) Temperatur Trocknungszeiten - bei reduziertem Schleudern in der WaschmaschineHalbe Ladung Volle Ladung 1 kg 2 kg 3 kg 20-40 30-50 40-70 Acrylfasern Niedrige (weniger gewebestrapazierende) Temperatur Trocknungszeiten - bei reduziertem Schleudern in der WaschmaschineHalbe Ladung Volle Ladung 1 kg 2 kg 50-70 90-130 Hierbei handelt es sich nur um ungefähre Zeitangaben, die von folgenden Faktoren abhängen können:

• Menge des nach dem Schleudergang in der Wäsche zurückbleibenden Wassers. In Handtüchern und Feinwäsche bleibt zum Beispiel mehr Wasser zurück.

• Stoffbeschaffenheit: Artikel aus derselben Qualität jedoch mit anderer Beschaffenheit oder Dicke können länger oder kürzer zum Trocknen brauchen.

• Menge: Einzelne Wäschestücke oder kleine Ladungen können unter Umständen länger zum Trocknen brauchen.

• Trockenheit: Wenn die Wäsche später gebügelt werden soll, kann sie in einem noch leicht feuchten Zustand aus dem Trockner genommen werden. Andere Wäschestücke können so lange im Trockner bleiben, bis sie vollkommen trocken sind.

• Temperatureinstellung.

• Raumtemperatur: Wenn sich der Trockner in einem kalten Raum befindet, dauert es länger, bis die Wäsche trocken ist.

• Sperrige Artikel: Der Trockner kann auch für sperrige Artikel verwendet werden. Dabei empfiehlt es sich jedoch, diese mehrmals aus dem Trockner zu nehmen und kräftig zu schütteln, bevor der Trocknungszyklus fortgesetzt wird. ! Wäsche niemals übermäßig trocknen. Alle Gewebe enthalten eine geringe Menge an natürlicher Feuchtigkeit, wodurch sie weich und flauschig bleiben.36

! Diese Maschine wurde gemäß internationaler Sicherheitsnormen entworfen und hergestellt. Die Warnhinweise dienen dazu, eine sichere Verwendung Ihres Trockners zu gewährleisten. Bitte lesen Sie diese sorgfältig durch. Diese Maschine erfüllt folgende EG- Direktiven: -72/23/EG und 93/68/EG (Niederspannungsausrüstung) -89/336/EG, 92/31/EG und 93/68/EG (Elektromagnetische Störfreiheit) Allgemeine Sicherheitshinweise

Dieser Wäschetrockner ist nur für den Privatgebrauch vorgesehen.

Dieser Trockner darf nur von einem Erwachsenen verwendet werden. Die in dieser Bedienungsanleitung gemachten Angaben müssen genau beachtet werden.

Die Maschine nicht mit nassen Händen oder Füßen berühren.

Netzstecker nur per Hand von der Steckdose trennen und nicht am Netzkabel ziehen.

Kinder dürfen sich während des Betriebs des Trockners nicht in dessen Nähe aufhalten. Nach der Verwendung des Trockners, diesen ausschalten und den Netzstecker herausziehen. Die Tür nicht offen lassen, damit der Trockner von Kindern nicht als Spielzeug verwendet werden kann.

Die Maschine muss korrekt installiert werden und über ausreichend Belüftung verfügen. Die hinten an der Maschine befindlichen Belüftungsschlitze, die Auslassöffnungen und der Abluftschlauch dürfen niemals auf irgendeine Weise behindert oder blockiert werden (siehe Installierung).

Die Auslassöffnung des Abluftschlauchs darf niemals in Richtung Lufteinlass an der Geräterückwand geführt werden.

Es darf keine Abluft vom Wäschetrockner wieder aufgenommen werden.

Den Trockner niemals auf einen Teppichboden stellen, bei dem die Florhöhe verhindern würde, dass Luft von unten in den Trockner einströmen kann.

Vor dem Beladen sicherstellen, dass der Trockner leer ist.

Die Rückseite des Trockners kann sehr heiß werden. Deshalb diesen Bereich während des Betriebs nicht berühren.

Den Trockner nur mit korrekt angebrachtem Filter verwenden (siehe Wartung).

Im Trockner keinen Weichspüler oder Trocknerblätter verwenden.

Die maximale Ladekapazität des Trockners niemals überschreiten (siehe Gewebeart).

Nicht tropfend nasse Artikel in den Trockner legen.

Nur solche Artikel in den Trockner legen, die mit Waschmittel und Wasser gewaschen und danach gründlich gespült und geschleudert wurden. Artikel, die NICHT mit Wasser gewaschen wurden, stellen ein Brandrisiko dar.

Alle an den Pflegeetiketten gemachten Anweisungen genau durchlesen (siehe Gewebeart).

Keine Wäsche trocknen, die mit Chemikalien behandelt wurde.

Niemals Artikel trocknen, die mit leicht entzündbaren Substanzen kontaminiert wurden (dazu gehört Benzin, Öl, Lack, Haarspray, Cremes, Speisefett oder Öle).

Keine Artikel aus Gummi, Schaumgummi, Plastik, Schaumkunststoff, PE, Papier, Windelhöschen oder -einlagen im Wäschetrockner trocknen.

Den Trockner nicht für große und übermäßig sperrige Artikel verwenden.

Acrylfasern nicht bei hoher Temperatur trocknen.

Jedes Programm mit einer Abkühlphase beenden.

Den Trockner nicht ausschalten, während die Artikel darin noch warm sind.

Den Filter nach jeder Verwendung reinigen (siehe Wartung).

Die Ansammlung von Flusen im Trockner verhindern.

Niemals auf den Trockner steigen. Dies kann zu einer Beschädigung führen.

Immer die für die Stromversorgung geltenden Normen und Anforderungen erfüllen (siehe Installierung).

Nur originale Ersatzteile und Zubehöre verwenden (siehe Kundendienst). Entsorgung

Entsorgung des Verpackungsmaterials: Befolgen Sie örtliche Vorschriften, damit das Verpackungsmaterial recycelt werden kann.

Entsorgung eines nicht mehr verwendeten Trockners: Vor der Entsorgung eines alten Trockners das Stromkabel abschneiden und die Tür entfernen. Energiesparender Betrieb und Umweltschutz

Wäsche auswringen, um überschüssiges Wasser vor dem Beladen in den Trockner zu entfernen (wird zuerst eine Waschmaschine verwendet, einen Zyklus mit hoher Schleuderzahl auswählen). Dadurch kann während des Trocknens nicht nur Zeit, sondern auch wertvolle Energie gespart werden.

Um Energie sparen zu können, die Maschine möglichst immer vollladen. Einzelne Artikel oder kleinere Ladungen brauchen länger zum Trocknen.

Den Filter nach jeder Verwendung reinigen, um die Energieverbrauchskosten möglichst gering halten zu können (siehe Wartung). Warnhinweise und Empfehlungen37 Installierung Beschreibung Start und Programme Gewebeart Warnhinweise und Empfehlungen Wartung und Pflege Fehlersuche Kundendienst

Externe Teile aus Metall oder Kunststoff sowie Gummiteile können mit einem feuchten Tuch gereinigt werden.

Den Abluftschlauch und jegliche permanente Entlüftungsvorrichtungen regelmäßig überprüfen, um sicherstellen zu können, dass sich keine Fasern oder Flusen angesammelt haben. Diese entfernen.

Oberfläche des Edelstahlsensors in der Trommel regelmäßig mit Essig reinigen, um Wasserverunreinigungen zu entfernen. Vorsichtig mit einem Tuch auftragen. Damit wird die Leistung des Trockners aufrecht erhalten. Der Sensor befindet sich auf dem Plastikflügel in der Trommel vorne. Falls nötig, Trommel drehen, um den Sensor zu finden.

Flusen um Filter und Auslassöffnungen entfernen. ! Keine Lösungs- oder Scheuermittel verwenden. ! Die in Ihrem Trockner befindlichen Lagerkomponenten müssen nicht geschmiert werden. ! Den Trockner regelmäßig von einem zugelassenen Monteur überprüfen lassen, um einen sicheren Betrieb der Maschine in elektrischer und mechanischer Hinsicht sicherstellen zu können (siehe Kundendienst). Wartung und Pflege Stromversorgung abschalten Den Trockner bei Nichtverwendung, während der Reinigung und allen Wartungsarbeiten vom Stromnetz trennen. Filter nach jedem Zyklus reinigen Der Filter stellt einen wichtigen Bestandteil Ihres Trockners dar: Er nimmt Flusen und Fasern auf, die sich während des Trocknens ansammeln. Außerdem können kleine Gegenstände am Filter hängen bleiben. Deshalb muss der Filter nach jedem Zyklus gereinigt werden. Dazu den Filter unter laufendes Wasser halten oder mit einem Staubsauger reinigen. Wenn der Filter verstopft ist, wird sich dies in großem Maße auf die Luftzirkulation im Trockner auswirken. Dies bedeutet längere Trocknungszeiten und einen höheren Energieverbrauch. Außerdem kann dies auch zu einer Beschädigung des Trockners führen. Der Filter befindet sich vor der Trocknerverkleidung (siehe Diagramm). Filter herausnehmen:

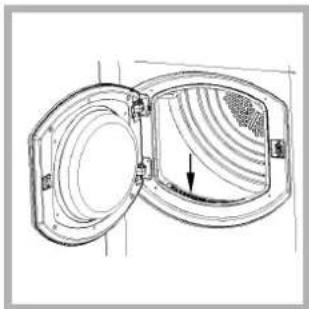

1. Den Plastikgriff des

Filters nach oben ziehen (siehe Diagramm).

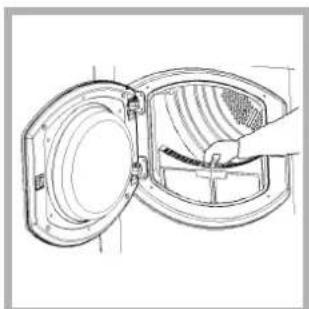

2. Den Filter reinigen

und wieder korrekt einsetzen. Dabei sicherstellen, dass der Filter vollständig bündig in der Trocknerverkleidung platziert ist. ! Den Trockner nicht ohne eingebauten Filter verwenden. Trommelinspektion nach jedem Zyklus Die Trommel mit der Hand drehen, um kleine Artikel, die im Trockner zurückgeblieben sein können (wie zum Beispiel Taschentücher) zu entfernen.38

Fehlersuche Problem: Trockner startet nicht. Trocknungszyklus startet nicht. Wäsche trocknet nur langsam. Die Wäsche ist nach Programmende feuchter als erwartet Auf der Digital Anzeige erscheint Fehlercode F und eine oder zwei Zahlen. Mögliche Ursache / Lösung:

Der Netzstecker ist nicht eingesteckt oder es ist kein richtiger Kontakt zwischen Netzstecker und der Steckdose vorhanden.

Durchgebrannte Sicherung. Schließen Sie ein anderes Gerät an die Steckdose an.

Wird ein Verlängerungskabel verwendet? Versuchen Sie, das Stromkabel des Trockners direkt an die Steckdose anzuschließen.

Ist die Tür nicht richtig zu?

Der PROGRAMMWAHL-Knopf wurde nicht richtig eingestellt (siehe Start und Programme).

Die START-Taste wurde nicht gedrückt (siehe Start und Programme).

Es wurde eine Startzeitverzögerung eingestellt (siehe Start und Programme).

Der Filter wurde nicht gereinigt (siehe Wartung).

Es wurde kein für die Ladung korrektes Programm ausgewählt (siehe Start und Programme).

Der flexible Abluftschlauch wird blockiert (siehe Installierung).

Die Lufteinlassöffnung wird blockiert (siehe Installierung).

Die am Gerätesockel befindliche permanente Lüftungsklappe wird blockiert (siehe Installierung).

Die Wäsche war zu nass (siehe Gewebeart).

Der Trockner wurde überladen (siehe Gewebeart). ! Aus Sicherheitsgründen beträgt die maximale Programmlaufzeit des Trockners 3 Stunden. Wenn ein Automatikprogramm innerhalb dieses Zeitraums nicht die gewünschte Trockenstufe erreicht, beendet der Trockner das Programm. Oben angeführte Punke überprüfen und Programm erneut laufen lassen. Wenn die Wäsche immer noch feucht ist, Kundendienststelle benachrichtiten (siehe Kundendienst).

Fehlercode notieren und Kundendienststelle benachrichtigen (siehe Kundendienst). Bei einer Gerätestörung bitte zunächst folgende, mögliche Ursachen überprüfen, bevor Sie sich an unseren autorisierten Kundendienst werden:39 Ersatzteile Wenn Sie versuchen, den Trockner selbst zu reparieren oder von einer nicht dafür autorisierten Person reparieren zu lassen, kann dies zu Verletzungen und einer Beschädigung des Gerätes sowie zum Erliegen der Herstellergewährleistung führen. Wenden Sie sich bei Störungen ausschließlich an einen autorisierten Vertragskundendienst. Die Ersatzteile wurden ausschließlich für dieses Gerät entwickelt und sollten nicht für andere Zwecke verwendet werden. Kundendienst Bevor Sie den autorisierten Kundendiens anrufen:

Versuchen Sie, mit Hilfe der Fehlersuchtabelle das Problem selbst zu lösen (siehe Fehlersuche).

Falls Sie das Problem nicht selbst lösen können, schalten Sie den Trockner aus und rufen Sie den Kundendienst in Ihrer Nähe an. Vom Kundendienst benötigte Information:

Name, Adresse und Postleitzahl

Kurze Beschreibung des Problems

Seriennummer (S/N) Diese Informationen können Sie dem Typenschild an der Türinnenseite der Maschine entnehmen. Installierung Beschreibung Start und Programme Gewebeart Warnhinweise und Empfehlungen Wartung und Pflege Fehlersuche Kundendienst D40
