MANUAL DE UTILIZADOR KGU44170 BOSCH

- Retirar a peça de encaixe, os parafusos e a anilha (1-2-3) - Deslocar o puxador cerca de 5 mm para fora (4) - Tirar, cuidadosamente, o puxador, sem o rodar (5) - Retirar os tampões e substituí-los por novos (6) - Montar o novo puxador em sequência inversa às fases 5-1 (7-8-9-10-11)

En caso de solicitar la intervención del Servicio de Asistencia Técnica, no olvide indicar número de producto (Número E) y el de fabricación (Nº FD) de su unidad. Ambos números se encuentran en la placa de características del aparato, emplazada en el lateral izquierdo interior del frigorífico, junto al cajón para la verdura. La dirección y el número de teléfono del Servicio de Asistencia Técnica más próximo a su domicilio, figura en la lista de Centros y Delegaciones Postventa o en la guía telefónica de su localidad. Pequeñas averías de fácil arreglo Tras subsanar la causa de la avería, pulsar la tecla de desconexión de la alarma 11 ; la indicación «AL» deja de destellar. La temperatura ajustada es mostrada en pantalla tan pronto como el compartimento de congelación ha vuelto a alcanzar su temperatura de funcionamiento. Cuando la puerta del congelador ha permanecido abierta durante largo tiempo y el congelador no alcanza la temperatura ajustada. En el evaporador se ha formado una capa de hielo tan gruesa que el sistema automático de descongelación no puede eliminarla. En este caso deberán extraerse los alimentos y productos congelados que hubiera en el congelador, envolviéndolos en varias capas de papel de periódico o en una manta y colocarlas en un lugar lo más frío posible. Desconectar el congelador y dejar la puerta abierta. Al cabo de aproximadamente 12 horas se ha descongelado el hielo. Conectar el aparato e introducir los alimentos nuevamente en el congelador. Si la avería persistiera y no se pudiera subsanar en función de los consejos y advertencias anteriores, deberá avisarse al Servicio de Asistencia Técnica. No abra las puertas del congelador inútilmente, a fin de evitar al máximo las pérdidas de frío. No intentar más reparaciones por propia cuenta. Cualquier trabajo de reparación que afecte la instalación eléctrica deberá ser ejecutado por un técnico especialista del Servicio de Asistencia Técnica.49 Indicações sobre reciclagem e segurança Indicações sobre reciclagem Os aparelhos antigos não são lixo sem valor. Através de uma reciclagem compatível com o meio ambiente é possível a recuperação de matérias primas muito valiosas. No caso de aparelhos fora de serviço, retirar a ficha da tomada, cortar o cabo de alimentação de corrente e afastá-lo, juntamente com a ficha, das proximidades do aparelho. Retirar, também, eventuais fechaduras. Evitará, assim, que crianças, durante uma brincadeira, possam ficar fechadas dentro do aparelho, correndo perigo de morte. Os aparelhos de frio contêm elementos de refrigeração e gases de isolamento, que exigem uma reciclagem especializada. Tenha atenção para que as tubagens não sofram danos no transporte até ao centro de reciclagem. O seu novo aparelho esteve protegido pela embalagem até estar na sua posse. Todos os materiais utilizados na embalagem são compatíveis com o meio ambiente e reutilizáveis. Contribua V. também para a preservação do meio ambiente e providencie a reciclagem adequada da embalagem. Não deixe que as crianças brinquem com os componentes da embalagem. Existe o perigo de asfixia com os cartões ou as películas transparentes. Para obter mais informações sobre processos de reciclagem, dirija-se a um Agente Especializado ou à Câmara Municipal da sua área de residência. Este aparelho está marcado em conformidade com a Directiva 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (waste electrical and electronic equipment - WEEE). A directiva estabelece o quadro para a criação de um sistema de recolha e valorização dos equipamentos usados válido em todos os Estados Membros da União Europeia. O nosso contributo para a preservação do meio ambiente – utilizamos papel reciclado. Indicações sobre segurança Antes de pôr em funcionamento o seu novo aparelho, leia atentamente as respectivas instruções de serviço e de montagem. Delas constam indicações importantes sobre instalação, uso e manutenção do aparelho. Guarde em lugar seguro as instruções de serviço e de montagem, para a eventualidade do aparelho conhecer outro possuidor. O fabricante não se responsabiliza, se não forem respeitadas as indicações e avisos constantes das instruções de serviço. ● Aparelhos com danos visíveis não devem ser postos em funcionamento. Em caso de dúvida, consulte o seu fornecedor ou os Serviços Técnicos. ● Para a instalação e ligação do aparelho, devem ser observadas as respectivas instruções de montagem. As condições da ligação eléctrica e as indicações constantes da chapa de características devem coincidir. ● Nunca utilize, para limpeza, um aparelho de limpeza a vapor. O vapor pode infiltrar-se e atingir componentes condutores de tensão e provocar um curto-circuito ou um choque eléctrico. ● A segurança eléctrica do aparelho só é garantida, se o sistema doméstico de protecção de terra estiver instalado, segundo as normas. ● Em caso de anomalia e durante a manutenção e limpeza, o aparelho deve ser desligado da corrente eléctrica ou serem desligados os fusíveis. Puxar sempre pela ficha e nunca pelo cabo. ● As reparações em aparelho eléctricos só devem ser efectuadas por pessoal especializado. Reparações mal efectuadas podem acarretar perigos vários para o utilizador. ● Frascos com álcool de elevada percentagem só devem ser guardados no aparelho, se hermeticamente fechados e em posição vertical. Perigo de explosão! Produtos com gás propulsor inflamável (por ex. natas em spray, etc.), bem como substâncias explosivas não devem ser guardados no aparelho. Perigo de explosão! pt50

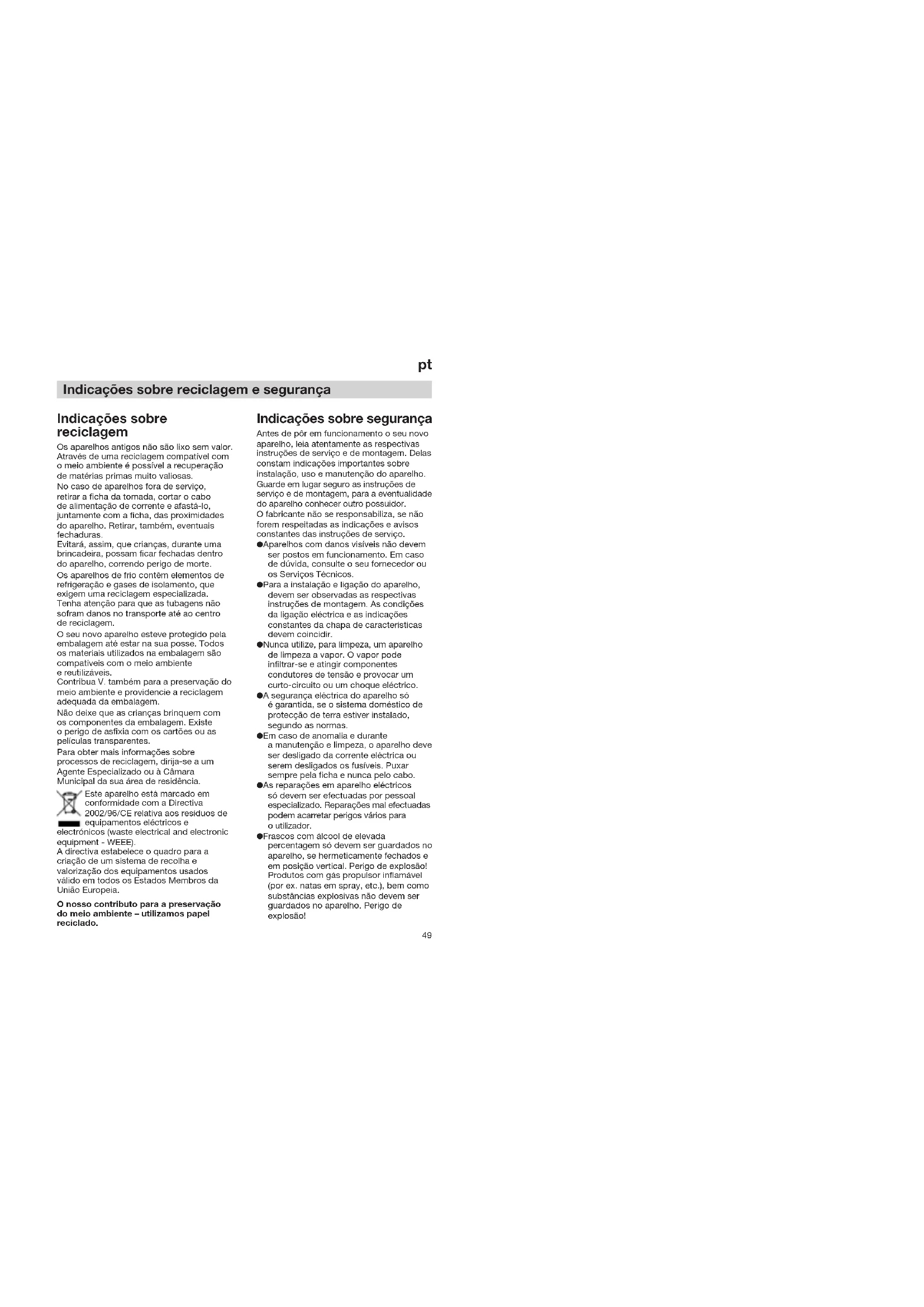

● Líquidos em garrafas e latas, especial- mente bebidas gaseificadas, não devem ser guardadas no congelador. As garrafas e as latas podem rebentar. ● As grelhas de ventilação do aparelho não devem estar fechadas nem tapadas. ● Rodapé, gavetas, portas, etc. não devem ser utilizados como apoio. ● Não permitir que as crianças brinquem com o aparelho. ● Nos aparelhos com fechadura, mantenha a respectiva chave fora do alcance das crianças. ● Não leve à boca gelados ou cubos de gelo, acabados de retirar do aparelho. (Perigo de queimaduras, devido a temperaturas muito baixas.) ● Não mexer em alimentos congelados com as mãos molhadas, pois estas podem congelar e ficar agarradas aos alimentos. ● ATENÇÃO: Manter sempre desobstruídas as aberturas de ventilação no exterior do aparelho e junto ao aparelho de embutir. ● ATENÇÃO: Não danificar as tubagens do circuito de frio. ● ATENÇÃO: Não utilizar qualquer aparelho eléctrico nas zonas do aparelho, destinadas a alimentos, desde que esse mesmo aparelho não corresponda a um tipo recomendado pelo fabricante. Este aparelho é absolutamente antipoluente, pois, no seu circuito de frio foi agora utilizado o “lsobutan” (R 600a); tratase de um gás natural com elevada capacidade de assimilação pelo meio ambiente, mas, inflamável. Durante o seu transporte e instalação, tomar atenção para que nenhum componente do circuito de frio seja danificado. Caso se verifiquem danos no aparelho, evitar chamas livres ou fontes de ignção nas proximidades deste e proceder ao arejamento, durante alguns minutos, do local onde se encontra instalado o aparelho. Atenção: para acelerar a descongelação, não utilize quaisquer dispositivos mecânicos, ou outros meios auxiliares artificiais, a não ser aqueles indicados pelo fabricante. Determinações O aparelho destina-se à refrigeração e congelação de alimentos, bem como à preparação de gelo. O aparelho foi concebido para uso doméstico. Na sua utilização para fins industriais devem ser observadas as determinações em vigor para este sector. O aparelho corresponde às normas de prevenção de acidentes em instalações de frio (VBG 20). Ele corresponde, ainda, às normas de segurança para aparelhos de frio. O circuito de frio foi testado quanto à sua estanquidade. Ter atenção à temperatura ambiente Dependente da «classe climática» (ver chapa de características), o aparelhos pode funcionar com as seguintes temperaturas ambiente: (A chapa de características encontra-se dentro do aparelho, do lado esquerdo, em baixo. Fig.

Classe Temperatura ambiente climática de ... até SN +10 °C até 32 °C N +16 °C até 32 °C ST +18 °C até 38 °C T +18 °C até 43 °C Se a temperatura ambiente baixar para um valor inferior ao limite mínimo de temperatura ambiente, ficará demasiado frio na zona de refrigeração e, se ultrapassar os limites máximos, ficará demasiado quente no congelador. Se a temperatura ambiente baixar para um valor inferior ao regulado na zona de refrigeração, esta zona fica tão fria como a temperatura ambiente. No caso de temperatura ambiente inferior a +10 °C, podem surgir anomalias na descongelação automática. Indicações sobre reciclagem e segurança Instalação do aparelho

Local O aparelho deve ser instalado em local seco e arejado. Este local não deve estar exposto à acção directa dos raios solares nem próximo de fontes de calor, como um fogão, irradiadores de calor, etc. Se for inevitável a instalação junto a uma fonte de calor, deverá ser utilizada uma placa isoladora adequada ou mantidas as seguintes distâncias mínimas em relação à fonte de calor. Em relação a fogões eléctricos 3 cm. Em relação a fogões a óleo ou a carvão 30 cm. No caso de instalação junto a outro aparelho de frio ou de congelação, é necessária uma distância lateral mínima de 2 cm, para se evitar a formação de condensação. O aparelho tem que estar bem fixo e em posição vertical. Irregularidades do chão devem ser compensadas através dos dois parafusos na parte frontal do aparelho, (Fig. G) Dois roletos na parte traseira do aparelho facilitam a introdução deste no nicho. Alteração do batente da porta As fases de procedimento devem seguir a sequência dos números (Fig.

Ligação eléctrica Ligar o aparelho apenas à corrente alterna 220–240 V/50 Hz através de uma tomada com protecção de terra e instalada segundo as normas. Esta tomada deve estar protegida com um fusível de 10 A ou superior. No caso de aparelhos para mercados de países não europeus, há que verificar, se, na chapa de características, a tensão de ligação e o tipo de corrente eléctrica estão em conformidade com as características da corrente no país em questão. A chapa de características encontra-se na zona de refrigeração, em baixo à esquerda. Fig.

A eventual necessidade de substituição do cabo eléctrico só deve ser efectuada pelos nossos Serviços Técnicos. Aviso! O aparelho não pode, de forma alguma, ser ligado a uma «ficha electrónica de poupança de energia» (p.ex. Sava Plug) ou a um ondulador que transforme a corrente contínua em corrente alterna de 230 V. Ventilação Fig.

O ar aquecido na parte posterior do aparelho tem que poder circular livremente. Caso contrário, a máquina de frio fica sujeita a maior esforço, o que provoca um consumo de energia. As grelhas de ventilação não devem, por isso, estar obstruidas. Depois do transporte ... antes de ligar o aparelho pela primeira vez, deverá deixá-lo em posição vertical durante cerca de 1/2 hora.52 53 pt pt Familiarização com o aparelho Familiarização com o aparelho Antes de iniciar a leitura destas instruções, desdobre as últimas páginas com ilustrações. Estas instruções de serviço aplicam-se a vários modelos de aparelhos, pelo que são possíveis alterações de pormenor nas ilustrações. Vista geral Fig.

1-11 Painel de comando 12 Aberturas de saída de ar 13 Iluminação interior 14 Sistema Multiflow (distribuidor de ar frio) 15 Prateleira 16 Gaveta para copos de iogurte 17 Gavetas de legumes 18 Compartimento "Chiller" 19 Prateleira para pequenas caixas e bisnagas 20 Compartimento para queijo e manteiga *21 Separador 22 Suporte para ovos 23 Suporte de garrafas 24 Prateleira para garrafas 25 Bandeja de congelação 26 Gaveta de congelação 27 Calendário de congelação 28 Prateleira para garrafas A Zona de refrigeração B Zona de congelação

• Não existente em todos os modelos Painel de Comandos (resumo) Fig.

1 Tecla Interruptor principal ligar/desligar 2 Tecla „super" para a zona de refrigeração para refrigeração com potência máxima. 3 Tecla de regulação de temperatura para a zona de refrigeração mais frio, mais quente 4 Indicação para Temperatura regulada para a zona de refrigeração 5 Indicação „super" para a zona de refrigeração 6 Indicação „super" para a zona de congelação 7 Indicação para a) Temperatura regulada para a zona de congelação b) „temperatura mais quente" na zona de congelação c) Indicação “AL” (alarme) 8 Indicação „alarme" 9 Tecla de regulação para a temperatura da zona de congelação mais frio, mais quente 10 Tecla „super" para a zona de congelação para congelação com potência máxima. 11 Tecla “alarm” (Tecla de alarme desligado) a) Para desligar o aviso acústico b) Para indicar a temperatura mais quente, que predominou na zona de congelação Graças ao sistema «Nofrost», totalmente automático, não há formação de gelo no congelador, pelo que não é necessária a sua descongelação. Funcionamento: Os alimentos são congelados devido ao arrefecimento do ar! Um evaporador, integrado no sistema «Nofrost», refrigera o ar dentro do aparelho. A circulação do ar frio processa-se através de um ventilador. Um segundo ventilador providencia a circulação de ar dentro da zona de refrigeração. A humidade existente no ar condensa-se no evaporador. Se necessário, o evaporador descongela automaticamente. A água da descongelação é encaminhada para a máquina de frio e, aí, evaporada. O congelador e os alimentos mantêm-se sem gelo. A função dos elementos de ligação e de controlo Fig.

1 Tecla Interruptor principal que serve para ligar e desligar todo o aparelho. 2 Tecla "Super" para a zona de refrigeração Serve para ligar e desligar a superrefrigeração. O seu funcionamento é assinalado pelo aparecimento da indicação "SU" 4 e pela iluminação da indicação 5 (lâmpada cor de laranja). Depois de activada, a zona de refrigeração é arrefecida durante 6 horas de acordo com a regulação para a temperatura mais fria. Depois, é feita a comutação para a temperatura regulada para a zona de refrigeração. Utilizar a super-refrigeração: - quando colocar uma grande quantidade de alimentos frescos - para a refrigeração rápida de bebidas 3 Tecla de regulação para temperatura da zona de refrigeração (A temperatura da zona é regulável entre + 2ºC e + 8ºC). Premir repetidamente ou manter premida a tecla de regulação, até que seja indicada a temperatura pretendida. O valor regulado em último lugar fica memorizado. (A temperatura a regular é mostrada em sequência contínua de + 8ºC até + 2ºC. Depois de + 2 ºC volta a aparecer + 8 ºC). 4 Indicação de temperatura para a zona de refrigeração Ela mostra duas funções : a) Temperatura regulada para a zona de refrigeração b) Indicação "SU" (Super-Cooling) Premindo a tecla Super 2, é mostrada a indicação "SU". 5 Indicação „super" (refrigeração) Ela só fica iluminada, se a super- refrigeração estiver a funcionar. 6 Indicação „super" (congelação) Ela só fica iluminada, se a supercongelação estiver a funcionar. 7 Indicação de tempetatura para a zona de congelação Ela mostra três funções : a) Temperatura regulada para a zona de congelação b) Indicação "AL"(alarme) Aparece, se a zona de congelação estiver demasiado quente. c) "Temperatura mais quente" na zona de congelação Se a indicação "AL" 7 estiver a piscar, então isso significa que anteriormente esteve demasiado quente na zona de congelação, devido a uma falha de energia ou a uma anomalia. Depois de premir a tecla de deligar o alarme, aparecerá, na indicação 7, durante cinco segundos, "a temperatura mais quente", que54 55 pt pt Familiarização com o aparelho predominou na zona de congelação. Depois, este valor é apagado – a indicação 7 mostra, então, "AL" (Alarme), sem estar a piscar. 8 Indicação „alarme" Ilumina-se simultaneamente com o soar do alarme, portanto sempre que estiver demasiado calor na zona de congelação. Ela apaga-se, se a zona de congelação tiver atingido a sua temperatura de funcionamento. 9 Tecla de regulação para a temperatura da zona de congelação Premir repetidamente ou manter premida a tecla de regulação, até que seja indicada a temperatura pretendida. O valor regulado em último lugar fica memorizado. (A temperatura a regular é mostrada em sequência contínua de – 16 ºC até – 26 ºC. Depois de - 26 ºC volta a aparecer - 16 ºC). Nota A indicação "AL" (Fig. 2/7) aparece, se a zona de congelação, devido a uma falha de energia ou a uma anomalia, estiver demasiado quente. Premindo a tecla de regulação 9, pode ser regulada a temperatura. A temperatura regulada aparece no display durante 5 segundos. Depois, voltará a aparecer a indicação "AL". A temperatura regulada aparece na indicação, logo que a zona de congelação atingir a temperatura regulada. 10 Tecla "super" Serve para ligar e desligar a supercongelação. O funcionamento é mostrado pela indicação "SU" 7 e pela indicação "Super"Anzeige 6 (lâmpada cor de laranja). A supercongelação serve para a congelação de grandes quantidades de alimentos frescos e deve ser activada até 24 horas antes da colocação dos alimentos frescos. Depois da activação, a máquina de frio trabalha permanentemente e na zona de congelação é atingida uma temperatura muito baixa. 11 Tecla de “alarm” Serve para desligar o aviso acústico. O aviso acústico dispara, se estiver demasiado quente na zona de congelação, portanto os alimentos correm o risco de descongelar (simultaneamente, a indicação 9 fica a piscar). O aviso acústico pode disparar, sem qualquer perigo para os alimentos - ao ligar o aparelho pela primeira vez - ao introduzir alimentos frescos, sem activar a supercongelação - e se a porta da zona de congelação estiver demasiado tempo aberta Depois de desligar o aviso acústico, o "aviso acústico" volta a ficar, automaticamente, pronto a funcionar, quando a zona de congelação tiver atingido, de novo, a sua temperatura de funcionamento. Ligação e selecção de temperatura Fig.

● Ligar a ficha à tomada. Ao premir as teclas, ouve-se um som de confirmação ● Premir o interruptor principal 1 do aparelho O aviso sonoro soa, a indicação de temperatura de refrigeração (4 °C) e a indicação "Alarm" 8 ficam iluminadas. A indicação "AL" (Alarme) 7 está a piscar. ● Premir a tecla 11 Premir a tecla de desligar alarme 11. O aviso sonoro cala-se e a "temperatura mais quente" é mostrada durante 5 segundos no display 7. A indicação "AL" 7 deixa de piscar. Deste modo, o aparelho está em funcionamento. ● Regulação da temperatura para a zona de congelação Para isso, premir repetidamente ou manter premida a tecla de regulação 9 até que seja indicada a temperatura pretendida. O valor regulado em último lugar ficará memorizado . (A temperatura a regular é indicada em sequência contínua de -16 °C a –26 °C. Depois de –26 °C, volta a aparecer –16 °C). Recomendamos a regulação da temperatura da zona de congelação para – 20 ºC. Nota A indicação "AL" aparece na indicação 7, se a zona de congelação, devido a uma falha de energia ou a uma anomalia, estiver demasiado quente. Premindo a tecla de regulação 9, pode ser regulada a temperatura da zona de congelação. A temperatura regulada é mostrada durante 5 segundos na indicação 7. Depois, volta a aparecer a indicação "AL". A temperatura regulada é mostrada na indicação 7, logo que a zona de congelação tiver atingido a temperatura regulada. ● Regulação da temperatura para a zona de refrigeração. Premir repetidamente ou manter premida a tecla de regulação 3, até que seja indicada a temperatura pretendida. O valor regulado em último lugar fica memorizado. (A temperatura a regular é mostrada em sequência contínua de + 8ºC até + 2ºC. Depois de + 2 ºC volta a aparecer + 8 ºC). Recomendamos a regulação da temperatura da zona de refrigeração para + 4 ºC. Notas ● A temperatura na zona de refrigeração pode variar devido: – à abertura frequente da porta do aparelho – à colocação de grande quantidade de alimentos frescos na zona de refrigeração e na zona de congelação – a alterações na temperatura ambiente – à alteração da regulação do selector de temperatura para a zona de congelação ou devido à activação da supercongelação. ● As áreas de topo no exterior do aparelho podem aquecer parcialmente, o que impede a formação de condensação na zona do vedante da porta.56 57 pt pt Arrumação dos alimentosArrumação dos alimentos Importante: ● Alimentos e bebidas quentes devem arrefecer, antes de serem arrumados no frigorífico. ● Arrumar os alimentos se possível embalados ou bem tapados. Assim, é possível conservar o aroma, a cor, a humidade e a frescura dos alimentos, evitando, ainda, a propagação de sabores entre os alimentos. Desembalados, apenas devem ser guardados legumes, frutas e saladas na gaveta de humidade. ● Óleo e gordura não devem entrar em contacto com as peças de plástico do aparelho nem com o vedante da porta (estes podem tornar-se porosos). ● Não guardar no aparelho produtos explosivos. Álcool de elevada percentagem só deve ser guardado em recipiente hermeticamente fechado e ao alto. – Perigo de explosão! ● Garrafas com líquidos que possam congelar não devem ser guardadas no congelador, pois rebentarão ao congelar. Exemplos de arrumação Fig.

Zona de refrigeração (A) Nas prateleiras (15), de cima para baixo, artigos de pastelaria, refeições prontas, lacticínios. Na gaveta (16) queijo, charcutaria, iogurtes. Na gaveta de legumes (17) legumes, fruta, salada. Na prateleira (19) frascos pequenos, caixas. No compartimento (20) queijo e manteiga. Na gaveta para garrafas (24) garrafas grandes. Zona de congelação (B) No tabuleiro de congelação (25), conservação de alimentos congelados de pequena dimensão e preparação de gelo. Nas gavetas superiores de congelação (26), conservação de alimentos congelados. O equipamento interior As prateleiras na zona de refrigeração podem ser mudadas de lugar, com a porta aberta a 90º. Para retirar as prateleiras, puxá-las para fora, baixá-las ligeiramente, retirá-las e, depois, colocá-las no local pretendido (Fig.

• Prateleira para garrafas Nas cavidades especiais as garrafas podem ser arrumadas e empilhadas (Fig.

Puxando a base da gaveta para a frente, a tampa abre automaticamente. Puxar para a frente a base da gaveta, a tampa abre-se. Na gaveta "Chiller" predominam temperaturas mais baixas do que na zona de refrigeração. Aqui podem mesmo surgir temperaturas inferiores a 0

C. Ideal para a conservação de peixe, carne e charcutaria. Não adequado para saladas, legumes e outros alimentos sensíveis ao frio.

• A gaveta pequena pode ser retirada para fora, para retirar ou colocar alimentos (Fig. 9,6

Os suportes para ovos podem ser elevados, permitindo, assim, a arrumação de bisnagas, caixas pequenas, etc. Para que as garrafas não tombem, com o abrir e fechar da porta, pode ser utilizado um apoio Fig.

/A. Todas as prateleiras e suportes, no interior da porta, podem ser retirados, para limpeza. Para os retirar, basta elevá-los um pouco e deslocá-los dos apoios Fig.

• Não existente em todos os modelos Desligar Premir o interruptor principal Fig.

/1. O aparelho fica desligado. Desactivar o aparelho Se o aparelho não for utilizado por um longo período de tempo: Premir o interruptor principal Fig.

/1, limpar o aparelho e deixar as portas abertas. Desligar, desactivar o aparelho Congelação e conservação Na compra de alimentos ultracongelados, há que ter atenção ao seguinte: ● Verifique, se a embalagem não está danificada. ● O prazo de validade não deve estar ultrapassado. ● O termómetro da arca congeladora, na loja, deverá indicar uma temperatura igual ou inferior a –18 ºC. ● Deixar para o fim a compra dos alimentos congelados. Utilizar um saco térmico ou folhas de jornal, para os embrulhar, e transportá-los rapidamente para casa. Arrumar, imediatamente, os alimentos no congelador. Congelação de alimentos Para congelação, só devem ser utilizados alimentos frescos e em perfeito estado. Alimentos adequados para congelação: Derivados de carne e charcutaria, aves, caça, peixe, alguns legumes, ervas aromáticas, artigos de pastelaria, pizzas, alimentos cozinhados, restos de alimentos, gemas e claras de ovo. Alimentos não adequados para congelação: Ovos inteiros com casca, natas azedas e maionese, vegetais de folha para saladas, rábanos, rabanetes e cebolas. Branqueamento de legumes e fruta: Para que os legumes e a fruta conservem a cor, o sabor, o aroma e a vitamina «C», deverão ser, primeiramente, branqueados. (Para branquear os alimentos, estes devem ser mergulhados, por breves instantes, em água a ferver – Nas livrarias encontrará literatura sobre congelação, onde vem descrito também o processo de branqueamento.)58 59 pt pt Congelação e conservação Embalar os alimentos Embalar os alimentos em pequenas porções, de acordo com as necessidades da sua família. As porções de legumes e frutas não devem ser superiores a 1 kg e, de carne, até 2,5 kg. As porções pequenas congelam mais depressa e a qualidade dos alimentos mantém-se inalterável, quando os mesmos forem descongelados e cozinhados. Embalar hermeticamente os alimentos, para que não percam o seu sabor e não sequem. Produtos próprios para embalagem: Películas de plástico, mangas de polietileno, folhas de alumínio e caixas próprias para congelação. Estes produtos encontram-se à venda no comércio da especialidade. Produtos não apropriados para embalagem: Papel de embrulho, papel de pergaminho, celofane, sacos para lixo e sacos de compras usados. Colocar os alimentos dentro da embalagem, retirar completamente o ar e fechar a embalagem de forma hermética. Para fechar as embalagens são indicados: Elásticos, clips de plástico, cintas, fitas autocolantes resistentes à temperatura ou produtos similares. Sacos e mangas de polietileno podem ser fechados com um aparelho próprio para esse efeito. Antes de arrumar os alimentos no congelador, deverá identificar o conteúdo de cada embalagem e escrever a data de congelação. Capacidade máxima de congelação Os alimentos devem ser congelados até ao seu núcleo o mais rapidamente possível. Só assim, se conseguem manter inalteráveis as vitaminas, os sais minerais, o aspecto e o sabor. Não deverá, por isso, ultrapassar nunca a capacidade máxima de congelação do seu aparelho. As seguintes quantidades de alimentos podem ser congeladas em 24 horas na gaveta superior de congelação. Aparelhos com 70 cm de largura máx. 12 kg. Aparelhos com 60 cm de largura máx. 9 kg. Alimentos já congelados não devem estar em contacto com alimentos frescos para congelar. Alimentos e bebidas quentes devem arrefecer à temperatura ambiente, antes de serem colocados no congelador. La chapa de características encontrará indicações sobre a capacidade máx. De congelação, Segundo a Norma actual (Fig.

Super-refrigeração 3 a 4 horas antes de ir fazer compras, deverá ligar a super-refrigeração ou, o mais tardar, no momento de introduzir os alimentos frescos. Para ligar a super- refrigeração, basta apenas premir a tecla de super- refrigeração „super" (Fig.

/2). A indicação "SU" (Fig.

/4) e a indicação "Super" (Fig.

/5) mostram o funcionamento. Com a super-refrigeração, a zona de refrigeração 6 é arrefecida para uma temperatura mais baixa. Depois, muda automaticamente para a temperatura regulada, antes da super-refrigeração. Supercongelação Se, no congelador, existirem já alimentos congelados, a supercongelação deve ser ligada algumas horas antes da colocação de alimentos frescos. Em geral, são suficientes 4 a 6 horas. Se quiser utilizar a capacidade máxima de congelação, é necessária uma antecedência de 24 horas. Pequenas quantidades de alimentos (até 2 kg) podem ser congeladas, Congelação e conservação sem necessidade de activar a super- congelação. Para ligar a supercongelação, basta premir a respectiva tecla Fig.

/10. A indicação "SU" (Fig. 2/7) e a indicação "Super" (Fig. 2/6) mostram o funcionamento. Depois da activação, é atingida uma temperatura muito baixa na zona de congelação. A supercongelação desliga automaticamente, cerca de 52 horas depois da sua activação. Armazenar alimentos Verificar sempre, se as gavetas de congelação estão introduzidas até ao batente. Isto é importante, para se conseguir um circulação perfeita do ar dentro do aparelho. Calendário de congelação Fig.

Para evitar alterações na qualidade dos alimentos congelados, é importante que o seu período de conservação não seja ultrapassado. Este período depende do tipo de alimentos. Os números junto dos símbolos indicam, em meses, o período adequado de conservação. No caso de alimentos comprados já congelados, devem ser observadas as respectivas datas de confecção e de validade. Tabuleiro de congelação Fig.

O tabuleiro de congelação está indicado para guardar as cuvetes de gelo e para a congelação de frutos de baga, bolos de fruta, ervas aromáticas e legumes. Para a congelação de alimentos neste tabuleiro, eles devem ser distribuidos uniformemente pelo tabuleiro, deixando-os congelar durante cerca de 10 a 12 horas. Depois, passá-los para sacos ou recipientes apropriados. Para descongelar, distribuir os alimentos sobre uma superfície. Descongelação de alimentos Conforme o tipo de alimento e a sua utilização, existem as seguintes possibilidade: À temperatura ambiente, no frigorífico, no forno eléctrico, com/sem circulação de ar quente, no aparelho de micro-ondas. Alimentos descongelados ou que já começaram a descongelar podem voltar a ser congelados, se não forem sujeitos a temperaturas inferiores a 3 ºC por mais de um dia, no caso de carne ou peixe e por mais de três dias, no caso de outros alimentos. De contrário, se o sabor, o cheiro e o aspecto se mantiverem, os alimentos deverão ser cozinhados, podendo, depois, ser, de novo, congelados. Neste caso, não utilizar a validade máxima de conservação dos alimentos. Preparação de gelo Fig.

Encher a cuvete com água até

/4 e colocá- la no congelador. Para retirar os cubos de gelo da cuvete, torcer ligeiramente a mesma.61

Limpeza Antes de iniciar a limpeza, deverá desligar a ficha da tomada, o fusível ou o disjuntor. Nunca utilizar aparelhos de limpeza a jacto de vapor. O vapor quente pode danificar a superfície e a parte eléctrica do aparelho – perigo de choque eléctrico! A água da limpeza não deve, de forma alguma, infiltrar-se no painel de comandos nem no sistema de iluminação. Para limpeza de todo o aparelho, excepto o vedante da porta, recomenda-se a utilização de água morna e um detergente ligeiramente des- infectante, como por ex. detergente para lavagem manual da loiça. Não são aconselhados produtos de limpeza ácidos ou abrasivos nem produtos diluentes. O vedante da porta deve apenas ser lavado com água simples e, depois, bem seco. Se possível, de dois em dois anos, deverá também ser limpo o permutador de calor (grelha preta na parte de trás do aparelho). Utilize um pincel ou um aspirador. Isto permite obter a eficiência máxima do aparelho e poupar energia.

● Instalar o aparelho em local bem arejado, protegido da acção directa dos raios solares e afastado de qualquer fonte de calor (aquecedores, etc.). ● As aberturas de ventilação do aparelho não podem estar tapadas. ● Os alimentos quentes devem arrefecer, antes de serem guardados no aparelho. ● Para descongelar alimentos, colocar estes no frigorífico. O frio libertado dos alimentos congelados é, assim, aproveitado para os alimentos no compartimento de refrigeração. ● Para introduzir ou retirar alimentos, manter as portas abertas o mínimo tempo possível. Quanto menos tempo a porta do aparelho estiver aberta, menor será a formação de gelo nas grelhas de congelação. ● O permutador de calor (grelha preta) deverá ser limpo, pelo menos, de dois em dois anos. Conselhos para poupar energia Indicações sobre ruídos de funcionamento Ruídos de funcionamento Para manter constante a temperatura seleccionada, o seu aparelho liga e desliga, de vez em quando, o compressor. Os ruídos daí resultantes são condicionados pelo funcionamento do aparelho. Eles diminuem automaticamente, logo que o aparelho tenha atingido a temperatura de funcionamento. O zumbido é provocado pelo motor (compressor) e pode, por breves instantes, ser mais intenso, quando o motor liga. O murmurejar ou zunido é provocado pelo elemento gerador de frio que passa através dos tubos. O «clic» ouve-se, sempre que o termostato liga ou desliga o motor. Ruídos de estalos podem surgir, quando .... - se processa a descongelação automática. - o aparelho arrefece ou aquece (expansão do material) No caso de um aparelho com várias zonas ou aparelho Nofrost, pode ouvir-se um ligeiro sussurro provocado pela corrente de ar dentro do aparelho. Se os ruídos provocados pelo funciona- mento do aparelho forem muito intensos, isso pode ser devido a pormenores de importância mínima, facilmente solucionáveis. O aparelho está desnivelado Alinhe o aparelho com a ajuda de um nível de bolha de ar. Utilize os pés ajustáveis ou coloque qualquer coisa sob eles. O aparelho está encostado Afaste o aparelho de móveis ou de outros aparelhos próximos. Gavetas, cestos ou prateleiras abanam ou estão presos noutros componentes. Verifique os componentes salientes e volte a colocá-los devidamente. Garrafas ou outros recipientes tocam-se Separe-os, para que não se toquem. *Indicações importantes sobre a manutenção de superfícies de inox Juntamente com o aparelho segue de uma amostra do produto «Chromol». PARA QUE O SEU APARELHO MANTENHA,

APÓS A SUA INSTALAÇÃO COM O

REGULARES. Este produto encontra-se à venda no mercado com o nome «Chromol» ou nos nossos Serviços Técnicos com a Ref.ª 310359 – Frasco pulverizador de 500 ml Para evitar danificar as superfícies de inox, não deverá utilizar esponjas que provoquem riscos, escovas de metal, objectos pontiagudos ou produtos abrasivos. Para a remoção de manchas, nunca utilizar detergentes, produtos de limpeza que contenham cloro ou que sejam agressivos, como por ex. sprays descongelantes, sprays para limpeza de fornos, diluentes ou produtos tira-nódoas. Para a remoção de manchas difíceis em superfícies de inox, que não possam ser eliminadas com «Chromol», poderá utilizar o produto de limpeza «Wiener Kalk». Este produto pode ser adquirido no mercado ou nos Serviços Técnicos, com a ref.ª 417980. Atenção! Manter fora do alcance das crianças. Nunca utilizar em superfícies, que possam estar em contacto com alimentos. Não utilizar sobre superfícies aquecidas. Contém hidrocarbonetos alifáticos, óleos e compostos aromáticos.

• Não existente em todos os modelos63

Premindo a tecla “alarm” , aparecerá na indicação 7 (não a piscar), durante cinco segundos, a temperatura mais quente, que predominou na zona de congelação. Depois este valor é apagado. A indicação 7 mostra, então, a temperatura, sem piscar. Se o sabor, o cheiro e o aspecto não tiverem sofrido alteração, deverá cozinhar os alimentos, não importa por que processo, e, de novo, congelá-los. Neste caso, não deverá utilizar o prazo máximo de conservação. Se, após funcionamento mais longo, a indicação "AL" (Fig. 2/7) estiver a piscar e soar o aviso sonoro : Anomalia, está demasiado quente na zona de congelação! Para desligar o aviso sonoro, premir a tecla de desligar "Alarm" 11 . Causas possíveis da anomalia: – A abertura de ventilação na parte superior do aparelho ou no rodapé está obstruida, – A porta do congelador não está bem fechada, – Foram congelados alimentos frescos, sem activação da supercongelação, – Foram congelados muitos alimentos frescos de uma só vez, – Temperatura ambiente demasiado alta. Após eliminar a anomalia, premir a tecla de desligar "Alarm" 11 ; a indicação "AL" deixa de piscar. A temperatura regulada é indicada, logo que a zona de congelação tiver atingido a temperatura regulada. Se a porta do congelador tiver estado muito tempo aberta e o congelador não conseguir atingir a temperatura seleccionada, isso significa que o evaporador (gerador de frio) ficou de tal modo coberto de gelo, que os sistema de descongelação, totalmente automático, não consegue descongelar a quantidade de gelo existente. Neste caso, retire os alimentos congelados do congelador e coloque-os, bem isolados, em local fresco. Eliminação de pequenas anomalias Assistência Técnica Chapa de características Fig.

Quando recorrer aos Serviços Técnicos, indique sempre o número E o número FD do seu aparelho. Estes dados constam da chapa de características, no campo circundado a preto. Esta chapa encontra-se na zona de refrigeração em baixo à esquerda, junto da gaveta de legumes. O endereço e o número de telefone do posto de assistência técnica encontra-se no índice anexo ou na lista telefónica. Desligue o aparelho e deixe a porta do congelador aberta. Após 12 horas, o gelo descongelou no sistema de frio. Volte a ligar o aparelho e arrume os alimentos congelados nas gavetas. Se, com a ajuda destas indicações, não for possível solucionar a anomalia, chame, então, os Serviços Técnicos. Até que seja remediada a avaria, não abra, se possível, a porta do aparelho, evitando, assim, perdas de frio. Não execute qualquer trabalho no aparelho, em especial na sua parte eléctrica. Eliminação de pequenas anomalias Nem toda a anomalia é um caso de assistência técnica. Frequentemente, trata-se de um problema sem importância. Antes de recorrer aos Serviços Técnicos, verifique, se, com a ajuda das indicações seguintes, é possível solucionar a anomalia. Para casos destes, terá que pagar a deslocação e o tempo do técnico, mesmo dentro do período de garantia. Se a indicação Fig.

/4-7 não estiver iluminada Verifique se há corrente, se a ficha está bem ligada à tomada e se o aparelho está ligado. Se depois de ligar o aparelho, aparecer a indicação Fig.

/4 "E1" (a piscar): Na zona de refrigeração predomina uma temperatura muito alta. Poucos minutos depois do aparelho começar a funcionar, será indicada a temperatura regulada. Se depois de ligar o aparelho, aparecer a indicação Fig.

/7 "E2" (a piscar): Na zona de congelação predomina uma temperatura muito alta. Poucos minutos depois do aparelho começar a funcionar, será mostrada a indicação "AL". A temperatura regulada será mostrada na indicação 7, logo que a zona de congelação tiver atingido a temperatura regulada. Se a iluminação da zona de refrigeração não funcionar: – A lâmpada de incandescência está fundida. Desligar a ficha da tomada, retirar a tampa (Fig.

/A) e substituir a lâmpada por outra do mesmo tipo – máx. 15 W, 230 V, casquilho E 14. – O interruptor está encravado (Fig.

/B). Verifique, se este se move. Se não, peça a intervenção da Assistência Técnica. Se a indicação Fig.
