FIMS 52 K.A IX AUS - Forno INDESIT - Manual de utilização gratuito

MANUAL DE UTILIZADOR FIMS 52 K.A IX AUS INDESIT

Programa HORNO TRADICIONAL

Ligação electrolytica

Placa de identificacao

Descrição do aparelho, 31

Vista de Conjunto

Painel de comandos

Inicioeutilização,32

Inicio doorno

Utilização do timer

Utilizar o timer de fim de cozedura

Assistência Tecnica

Programas, 33-34

Programas de cozedura

Conselhos praticos para cozedura

Tabela de cozedura

Precauçoes e conselhos, 35

Seguranca geral

Eliminação

Economia e respeito do meio ambiente

Manutenção e custados, 36

Desligar a corrente electrolytica

Limpeza do aparelho

Limpeza da porta

Substitução da lampada

! É importante guardar este folheto para poder consulçá-lo a qualquer momento. No caso de vendacessão ou mudança, assegure-se que o mesmo permanece com o aparecido para informar o novo propriétário sobre o functimento e sobre as respectivas advertências.

! Leia com atenção as instruções: nas quando há informações importantes sobre a instalação, autilização e a segurarca.

Posicionamento

! As embalagens não são brinquados para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselho).

! A instalação deve ser realizada quando estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos pessoas, materiais e a animais.

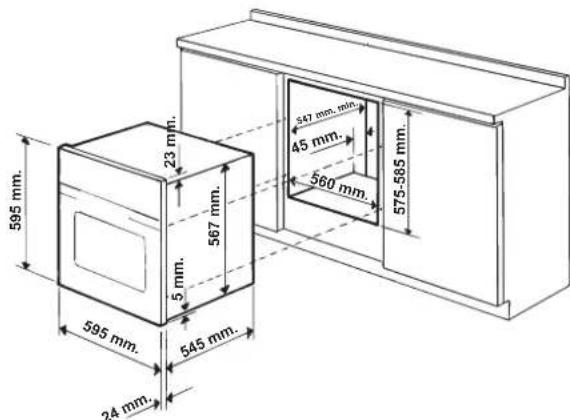

Encaixe

Para garantir um bom funciona do aparecido é necessário que o|móvel soit decharacteristicas adequadas.

• os paineisAdjacentes ao forno devem ser de material resistente ao calor;
• no caso de moveris demadeira contraplacada, as colas devem ser resistentes à temperatura de 100^ .
• para encaixar oorno, quer no caso de instalacao sob uma banca (veja a figura) quer em coluna, oovel delve ter as seguientes medidas:

!Depois de ter encaixado o aparelho, não deve ser possivel contacto com as partes electrolyticas.
As declarações de consumo, indicadas na placá de identificacao, foram medidas para este tipo de instalacao.

Ventilação

Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferivel instalar o forno de maneira que apoie-se sobre das ripas de madeira, ou sobre uma tabua com uma abertura deleo menos 45 x 560 mm.(veja as figuras).

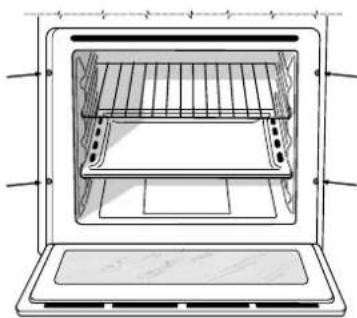

Colocar no centro e prender

Para prender o aparelho no molev: abra a porta do forno e atarraxe 4 parafusos na madeira, nos 4 furos situados na moldura ao redor.

! Todos os componentes de garantia da proteção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta.

Ligação eletrica

! Os fornos equipados com cabo de fornecimento comTRS pO, sao preparados para funcionar com corrente alternada na tensao e frequencia de fornecimento indicadas na placac de identificacao (veja a seguir).

Montagem do cabo de fornecimento

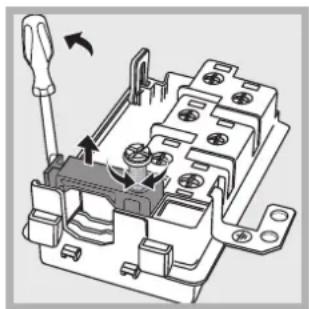

1. ParaAbrir a caixa de terminais faça alavanca com uma chave de parafuso nas linguetas aois lados da tampa: puxe e abra a tampa (veja a figura).

2. Desatarraxe o parafuso da braçadeira e tire-o'utilizando uma chave de vendas (veja a figura).

3. Tire os parafusos dos contactos L-N- 1一 e, em seguida, prenda os fios embaixo das cabecas dos parafusos a obedecer as cores: Azul (N) Castanho (L) Amarelo-Verde (1一) .

Ligaçao à rede do cabo de fornecimento eletrica

Monte no cabo uma ficha em conformidade com as normas para a entrega指示a na placde identificacao (veja ao lado).

No caso de uma ligação directa à rede, está necessário interpolar, entre o aparecido e a rede, um interruptor omnipolar com abertura minima entre os contactos de 3 mm. Na dimenso certa para acao e em conformidade com as normas em vigor (a ligaçao a terra nao deve ser interrompida ao interruptor). O cabo de alimentacao deve ser colocado de maneira que em nenhum ponto ultrapasse de 50^ a temperatura do ambiente.

! O técnico instalador é responsavel pela realização certa da ligação eletrica e da obediência das regras de segurança.

Antes de effetuar a ligaço, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a leiisagem;
• a tomada tenha a capacidade de suportar a energia maxima de potencia da boa, indica na placac de identificacao (veja a seguin);

• a tensão de alimentação está entre os价值观 da placá de identificacao (veja a seguir);

• a tomada sera compatível com a tomada do aparelho. Em caso contrario, substitua a tomada ou a ficha; não empregue extensions nem tomadas multiplas.
  !Depois de ter instalado o aparelho, o acesso ao cabo electrico e a tomada da corrente deve ser fácil.
  ! O cabo não deve ser dobrado nem comprimido.
  ! O cabo deve ser verificado periodicamente e substituindo somente por tecnicos autorizados (veja a Assistencia Tecnica).
  ! A Empresa exime-se de qualquer responsabilitadese estas regras nao forem obedecidas.

PLACA DAS CHARACTERISTICAS
Medidas	Iargura cm. 43,5 altura cm. 32 profundidade cm. 40
Volume	Litros 56
Ligações elétricas	tensão de 220-240V ~ 50/60Hz (veja a placá das caracteristicas) potência maior absorvida 2250W
ETIQUETA DE ENERGIA	Directa 2002/40/CE acerca dos fornos electricos. Norma EN 50304 Modelos com ventilação para refrigeração: Consumo de energia com conceção natural funciona de aquecimento: Tradicional Consumo de energia da declaração de Classe com convecção forçada função de aquecimento: Cozedura Múpla Modelos sem ventilação para refrigeração: Consumo de energia com conceção Forçada funciona de aquecimento: Cozedura Múpla Consumo de energia da declaração de Classe com convecção Natural função de aquecimento: Tradicional
CE	Este aparecido é em conformidade com as seguintes Direítivas da Comunidade Europeia: - 2006/95/CEE de 12/12/06 (Baixa Tensão) e posteriores modificações - 2004/108/CEE de 15/12/04 (Compatibility Electromagnética) e posteriores 修改es - 93/68/CEE de 22/07/93 e posteriores 修改es - 2002/96/CE e posteriores modificações

• Ha somente em algunos modelos.

! quando o acenderPGA primeira vez, aconseHamos de fazerfuncionar o forno vazio pelo menos durante umahora, com o termostato posto atemperatura maxima e a porta fechada.Em seguida, pode apagar,abrir a porta do forno e ventilar a sala. O odor que se sente é por causa da evaporacao das substancias empregadas para proteger o forno.

Inicio doorno

1. Para seleccionar o programa de cozedura que desejar, rode o selector dos PROGRAMAS.
2. Para escolher a temperatura rode o selector do TERMOSTATO. Uma lista com as cozeduras e as respectivas temperatas aconselhadas pode ser consultada na Tabela de cozedura (veja os Programas).
3. O indicator luminosos do TERMOSTATO aceso fixo no pailen dos comandos avisao que o pre aquecimento foi completeness:coloque dentro os alimentos a serem cozidos.

4. Durante a cozedura é sempre possível:

5. modificar o programa de cozedura mediante o selector de PROGRAMAS;

6. modifier a temperatura mediante o selector do TERMO STATO;

7. interromper a cozedura se recolocar o selector dos PROGRAMAS na posicao "0".

! Nunca encoste objectos no dato doorno, para evaporar riscos de danos ao esmalte.

! Coloque sempre os recipientes de cozedura sobre a grade fornecida.

Ventilacao de arrefecimento

Para obter uma reducao das temperatasuras externas, algois modelos são equipados com uma ventoinha de arrefecimento. Essa gera um jacto de ar que sai entre o paine de comandos e a porta do forno.

No final da cozedura, a ventoinha continua a funcionar ate oorno arrefecer suficientemente.

! No final da cozedura, a ventoinha continua a funcionar ate oorno arrefecer suficientemente.

Luz doorno

Acende-se se for seleccionado mediatedo selector dos PROGRAMAS. Permanece acesa quando se seleccionar um programa de cozedura.

Utilização do timer*

1. Antes de mais nada, para dar corda na campainha é necessário rodar o selector do TIMER uma volta quase inteira na direção dos ponteiros do relógio.
2. Volte na direcção contrária aos ponteiros do relógio, para configurar o tempo que desejar, fazer coincidir os minutos indicados no selector do TIMER com a referencia fixa do painei de commandos.
3. O timer é um controle de minutos: quando tiver passado o tempo, toca um sinal acústico.

! O timer não comando oorno para acender-se nem se apagar.

Utilizar o timer de fim de cozedura*

1. Antes de mais nada, para dar corda na campanha é necessario rodar o selector do TIMER DE FIM DE COZEDURA de uma volta quase inteira na direção dos ponteiros do relógio.
2. Volte na direcção contrácia aos ponteiros do relógio, para configurar o tempo que desejar, fazer coincidir os minutos indicados no selector do TIMER DE FIM DE COZEDURA com a referencia fixa do pailen de comandos.
3. Depois que tiver passado o tempo tocará um sinal acústico e oorno desliga-se.
4. quando o forno estiver desligado, o timer de fim cozedura poderá ser utilizes como um normal controle de minutos.

! Para usar o forno com funciona manual, ou seja com o timer de fim de cozedura desactivado, é necessário rodar o botão TIMER DE FIM DE COZEDURA até o símbolo.

Assistência Tecnica

Comunique:

• o modelos da boaquina (Mod.)
• o número de série (S/N)

Estas ultimas informacoes encontrar-se na placad e identificacao situada no aparelho e/ou na embalagem.

Programas de cozedura

! Para todos os programas pode ser regulada umatemperatura entre 60^ e MAX.,excepto:

• GRILL (é aconseilhavel configurar somente em MAX.);
• GRATIN (é aconseilhavel não ultrapassar a temperatura de 200^ ).

Programa de FORNO TRADIÇÃO

Activam-se osinous elementos aquecedores inferior esuperior. Com esta cozedura tradiconal é melhorutilizarumaunica prateleira:com mais de umaprateleira haverá ma distribuicao da temperatura.

Programa de COZEDURA MULTIPLA

Activam-se todos os elementos aquecedores (superior e inferior) e entra em funcaoamento a ventoinha. Como o calor é constante e uniforme em todo oorno, o ar coze e cora os alimentos de maneira uniforme. É possivel utilizear atedas prateleiras no maximo contemporaneamente.

Programa FORNO DE CIMA

Acende-se o elemento aquecedor superior.Esta funcao pode ser realizada para retoques na cozedura.

Programade GRILL

Acende-se o elemento aquecedor superior. A temperatura muito alta e directa do grill possibilita corar imeditamente a superficie dos alimentos que, como obstruem a saida dos liquidos, mantem o interior mais macio. A cozedura no grill é especialmente aconselhada para os pratos que necessitarem de alta temperatura na superficie: bifes de vitela ou vaca, entrecôte, filés, hambúrgueres et, ... Alguns exemplos de Utilização estápresentados na parágrafo "Conselho práticos para a cozedura". Coza com a porta doorno fechada.

Programa de GRATIN

Activa-se o elemento aquecedor superior e começa a funciona a ventoinha. Une a irradiação tírmica unidirecional com a circuláção forçada do ar no interior doorno. Deste modo impede-se a queimadura da superficie dos alimentos ao augmentar-se o poder de penetração do calor. Coza com a porta doorno fechada.

Conselhos práticos para cozedura

! Nas cozeduras ventiladas não utilize as posições das prateleiras 1 e 5: que recebam directamente ar quente porque poderão provocar queimaduras em alimentos delicados.

! Nas cozeduras de GRILL e GRATIN, colocque a bandeja pingadeira na posicao 1 para recolher os resíduos de cozedura (molhos e/ou gordura).

COZEDURA MULTIPLA

• Utilize as posições 2 e 4 das prateleiras, colocque na 2 os alimentos que necessitatelem de mais calor.
• Coloque a bandeja pingadeira embaixo e a grade em cima.

GRILL

• Coloque a grade na posicao 3 ou 4, disponha os alimentos no centro da grade.
• É aconsehlável configurar o;nível de energia no Tmaximo. Não se alarme se a resistência superior não permanecer constantemente acesa: o seu funcimento é controlado por um termosto;

PIZZA

• Para cozer bem uma pizza utilize o programa de COZEDURA MULTIPLA.
• Utilize una forma de aluminio leve, apoie-a na grelha doorno. Se utilizes a bandeja pingadeira aumento os tempos de cozedura e dificilmente sera obtida una pizza crocante.
• No caso de pizzas com muita cobertura é aconselhavel colocar o queijo mozzarella na metade da cozedura.

Tabela de cozedura

Programas	Alimentos	Peso(Kg.)	Posão das prateleiras	Préaquecimento(minutos)	Temperaturaaconselho	Duraçãodacozedura(minutos)
FornoTradicional	Pato	1	3	15	200	65-75
	Carne de vitela ou vaca assada	1	3	15	200	70-75
	Carne de porco assada	1	3	15	200	70-80
	Biscoitos (de massa tenra)	-	3	15	180	15-20
	Tortas doces	1	3	15	180	30-35
CozeduraMúpla	Pizza (em 2 prateleiras)	1	2 e 4).	15	230	15-20
	Lasanha	1	3	10	180	30-35
	Cordeiro	1	2	10	180	40-45
	Frango assado com batatas	1+1	2 e 4).	15	200	60-70
	Cavala	1	2	10	180	30-35
	Plum cake	1	2	10	170	40-50
	Bignés (em 2 prateleiras)	0.5	2 e 4).	10	190	20-25
	Biscoitos (em 2 prateleiras)	0.5	2 e 4).	10	180	10-15
	Pão-de-lo (em 1 prateleira)	0.5	2	10	170	15-20
	Pão-de-lo (em 2 prateleiras)	1	2 e 4).	10	170	20-25
	Tortas salgadas	1.5	3	15	200	25-30
Forno de cima	Retoques na cozedura - 34		15		220
Grill	Linguado e chocas	1	4	5	Max	8-10
	Espetinhos de calamares e camarão	1	4	5	Max	6-8
	Filé de bacalhau	1	4	5	Max	10
	Verduras na grelha	1	3 o 4	5	Max	10-15
	Bife de vitela	1	4	5	Max	15-20
	Costeletas	1	4	5	Max	15-20
	Hambúgueres	1	4	5	Max	7-10
	Cavala	1	4	5	Max	15-20
	Tostas	n.° 4	4	5	Max	2-3
Gratinado	Frango na grelha	1.5	2	5	200	55-60
	Chocas	1.5	2	5	200	30-35

! Este aparecido foi个项目 e fabricado em conformidade com as regras internacionais de segurarça. Estas advertências são fornecidas por razões de segurarça e devem ser lidas com atençao.

Seguranca geral

• Este aparecido foi concebido para'utilisation de tipo não profissional no ambito de moradas.
• Este aparecido não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.
• Para deslocar o aparelho pegue-o semprePEGOS cabos para este fim, situados ao lados doorno.
• Não toque na boa, se estiver descalço, ou se as suas mês ou pés estiverem molhados ou humidos.
• O aparecido deve ser utilisé para cozhar alimentos, somente por pessoas adultas e conforme as instruções contidas neste livrete. Qualquer及其他 uso (como por exemplo, aquecedor de ambientes) deve ser considerado improprio e portanto perigoso. O fabricante não pode ser considerado responsavel por eventuels danos derivados de usos improprios, errados e irrazoáveis.
• Durante o uso do aparecido os elementos de aquecimento e algumas partes da porta doorno ficam muito quentes. Tome cuidado para não tocar nosleasedo mantenhaascriancas afastadas.
• Evite que o cabo de alimentação de outros electrodométricos encoste-se em partes quentes doorno.
• Não tape as aberturas de ventilação e de eliminação de calor.
• Pegue pelo centro a maçaneta de abertura da porta: os lados podem estar quentes.
• Utilize luvas deorno para colocar e tirar recipientes;
• Não forre ouvejo doorno com folhas de aluminio.
• Não guarde material inflamável noorno: se o aparecido for inadvertamente colocado a funcional, poderão arder.
• Assegure-se sempre que os.selectores estejam na posicao " " /0" quando nao estiver a'utilizar o aparelho.
• Não puxe pelo cabo para deslizar a ficha da tomada electrica, pegue pela ficha.
• Não realizé limpeza nem manutençao sem antes ter desligado a ficha da rede electrica.

• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar reparas. Contacte a Assistencia Tecnica (veja a Assistencia Tecnica).

• Não colque objetivos pesados sobre a porta doorno aberta.

• Não é previsto que este aparecido sera utilizado por pessoas (incluso crianças) com reduzidas capacidades fisicas, sensoriais ou mentalis, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que está vigiladas por uma pessoa responsavel pela sua segurarou ou que tenham recebido instruções preliminares sobre o uso do aparecido.
• Não permita que as crianças brinquem com o aparecido.
• O aparecido não é destinado a ser colocado em等功能amento por meio de um temporizador externo ou por umsystema de commando à distência separado.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
• A directa Europeia 2002/96/CE referente a gestao de residuos de aparelhos eletricos e electronicos (RAEE),prevé que os electrodomesticos nao devem ser escoados no fluxo normal dos residuos solidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperacao e reciclagem dos materiais que os compoem e impedir potenciais danos para a saude humana e para o ambiente. O symbolo constituido por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produits por forma a recordar a obligatoriedade de recolha separada. Os consumidos devem contactar as autoridades locais ou os pontos de vendra para�itar informacaoreferente ao local apropriadonoonde devem depositar os electrodomesticos velhos.

Economia e respeito do meio ambiente

• Se utilizes o forno nos horários a partir do fim da tarde, até as primeiras horas da manhã, colobarase para reduzir a energia de absorção do fornecimento de electricidade.
• É recomendável realizar as cozeduras ao GRILL e GRATIN sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensível economia de energia (aproximamente 10%).
• Mantenha as guarinções eficientes e limpas, para poderem aderir bem na porta e não Cause dispersão de calor.

Manutenção eeguardados

Antes de realizar qualquer operacao, deslige o aparelho da alimentacao eletrica.

Limpeza do aparelho

• As partes externas esmaltadas ou inoxidaveis e as guarinções de borracha podem ser limpadas com uma esponjinha molhada com água morna e sabão neutro. Se for dificil remover as manchas, empecque produits especialicos. É aconselhado enxaguar com água abundante e exxugar antes da limpeza. Não empecque pos abrasivos nem substancias corrosivas.
• O interior doorno deve ser sempre limpado de preferência antes de cada utilização, quando acreda estiver morno. Utilize água quente e detergente, exházue e exhugue com um pano macio. Evite abrasivos.
• Os acessórios podem ser lavados como quaisquer utensílicos, inclusive numa máquina de lavar loica.
  ! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

Limpeza da porta

Limpe o vidro da porta com esponjas e produits não abrasivos e enxugue com um pano macio; não use materiais asperos, abrasivos ou espátulas metálicas afiadas que podem arranhar a superficie equebrar o vidro. Para uma limpeza mais cuidadasa,

é possessivel retiring a porta doorno.

1. abra a porta inteiramente (veja a figura);
2. levante e rode as alavancas situadas nas duas dobradiças;

1. secure a porta dosinouslados exteriorores e feche-anovamente devagar mas naointeiramente; Em seguidapuxe a porta para arente eretire-a dasOCRadiças (veja afigura). Para montanovamente a porta realize, naordem contraria, as mesmasoperacoes.

Verificacao das guarnicos

Verifique periodically o estado da guarência ao redor da porta do forno. Se houver danos, contacte o Centro de Assistência Tecnica mais perto (veja a Assistência Tecnica). É aconsehuntel não usar o forno antes do mesmo ter sido reparado.

Substituição da lampada

Para substituir a l'lampada de iluminação doorno:

1. Desatarraxe a tampa em vidro do bocal da lampada.
2. Desenosque a lampada e troque-a por outra analoga: potencia 25 W, engate E 14.
3. Retire a tampa (veja a figura).
