BCT170NLT - Ferramenta rotativa elétrica Bort - Manual de utilização gratuito

Tipo de produto	Ferramenta rotativa elétrica
Marca	Bort
Modelo	BCT170NLT
Tensão de alimentação	230-240 V ~
Funções principais	Retificação, lixamento, corte, gravação, polimento, furação de alta precisão
Diâmetro máximo do disco	32 mm
Diâmetro máximo da broca	3,2 mm
Velocidade variável	Sim (roda de seleção)
Travamento do eixo	Sim (botão de travamento)
Interruptor liga/desliga	Sim
Nível de pressão sonora	72,5 dB(A)
Nível de potência sonora	83,5 dB(A)
Vibração (mão-braço)	< 2,5 m/s²
Isolação dupla	Sim (conforme EN50144)
Manutenção	Limpeza com pano macio umedecido com água e sabão; evitar solventes
Segurança	Uso de equipamentos de proteção individual (óculos, luvas, máscara antipoeira)
Acessórios incluídos	Pinças de aperto (collets) de diferentes tamanhos (referência 3,2 mm)
Temperatura máxima de armazenamento	50 °C
Garantia	Garantia válida apenas com acessórios originais SBM Group

Perguntas frequentes - BCT170NLT Bort

Como trocar o acessório no Bort BCT170NLT?

Para trocar o acessório, primeiro desconecte a ferramenta. Pressione o botão de travamento do eixo para travar a rotação, depois solte a tampa com a chave fornecida. Substitua o acessório e aperte novamente a tampa. Solte o botão de travamento.

Quais acessórios posso usar com esta ferramenta?

Use apenas acessórios recomendados pela SBM Group, com diâmetro máximo do disco de 32 mm e broca máxima de 3,2 mm. A velocidade admissível do acessório deve ser pelo menos igual à velocidade máxima sem carga da ferramenta.

Como ajustar a velocidade de rotação?

Gire a roda de seleção de velocidade localizada na parte superior da ferramenta para ajustar a velocidade conforme o material e o acessório utilizado.

Qual é a tensão de alimentação necessária?

A ferramenta opera em tensão de rede de 230-240 V. Também pode ser ligada em 220 V. Sempre verifique se a tensão corresponde à indicada na placa de identificação.

Como limpar e manter a ferramenta?

Limpe regularmente o corpo com um pano macio, de preferência após cada uso. Para sujeiras difíceis, use um pano umedecido com água e sabão. Nunca use solventes como gasolina, álcool ou amônia. As aberturas de ventilação devem estar livres de poeira.

A ferramenta tem isolação dupla?

Sim, a máquina tem isolação dupla conforme a norma EN50144, o que significa que nenhum fio de aterramento é necessário.

O que fazer em caso de mau funcionamento?

Em caso de mau funcionamento elétrico ou mecânico, coloque imediatamente a ferramenta fora de serviço e desconecte o plugue. Contate seu distribuidor local da SBM Group para qualquer reparo.

Posso usar esta ferramenta para trabalhar em materiais que contenham amianto?

Não, é estritamente proibido trabalhar com materiais que contenham amianto. Sempre use máscara antipoeira ao realizar trabalhos que gerem poeiras nocivas.

Como armazenar a ferramenta após o uso?

Guarde a ferramenta em local seco, a uma temperatura não superior a 50°C. Certifique-se de que o acessório esteja completamente parado antes de colocá-lo. Nunca force a parada do acessório.

Qual equipamento de proteção devo usar?

Sempre use óculos de segurança, luvas, protetor auricular, máscara antipoeira e calçados resistentes. Um avental pode ser necessário dependendo da aplicação.

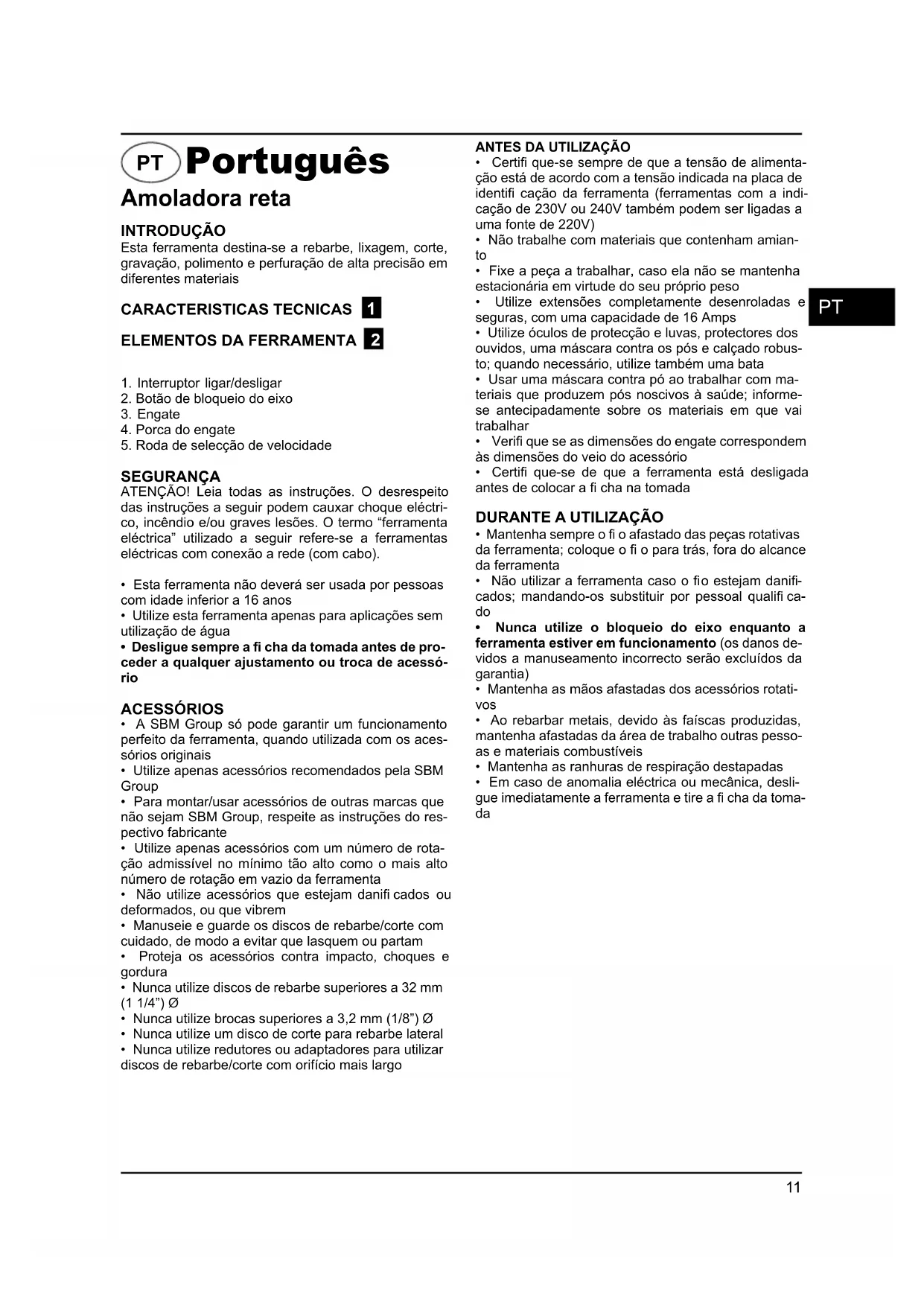

MANUAL DE UTILIZADOR BCT170NLT Bort

Esta ferramenta destinata-se a rebarbe, lixagem, corte, gravacao, polimento e perfuração de alta precisão em differentes materiais

CHARACTERISTICAS TECNICAS 1

ELEMENTOS DA FERRAMENTA 2

1. Interruptor ligar/desligar
2. Botão de bloqueio do eixo
3. Engate
4. Porca do engate
5. Roda de seleção de velocidade

SEGURANCA

ATENÇA! Leia todas as instruções. O desrespeito das instruções a seguir pode cauxar quando eletrico, incendio e/ou graves lesões. O termo "ferramenta electrica"utilizandoaseguirrefere-seaferramentaes electricas comconexaoarede(com cabo).

-Esta ferramenta não devaré ser usada por pessoas com idade inferior a 16 anos
- Utilize esta ferramenta apenas para aplicacoes sem uso de agua
- Desligue sempre a fi cha da tomada antes de proce. coder a qualquer ajustamento ou troca de acesso. rio

ACESSORIOS

• A SBM Group sou pode garantir um funciona perfeito da ferramenta, quando utilizesc con os acessos originais
• Utilize開放as accesórios recomendados pela SBM Group
• Para montar/usar acessórios de outras MARs que não sejam SBM Group, respeite as instruções do respectivo fabricante
• Utilize apenas acessórios com um número de rotação admissivel no minimum não alto como o mais alto número de rotação em vazio da ferramenta
• Não utilize acessórios que estejam danifi cados ou deformados, ou que vibrem

• Manuseie e guarde os discos de rebarbe/corte com cuidado, de modo a evacitar que lasquem ou partam
  Proteja os accesórios contra impacto,CHOES e gordura

• Nunca utilize discos de rebarbe superfiores a 32 mm (1 1/4") Ø

• Nunca utilize brocas superiores a 3,2mm (1/8^ )
• Nunca utilize um disco de corte para rebarbe lateral
• Nunca utilize redutores ou adaptadores para utilizes discos de rebarbe/corte com orificio mais长大o

ANTES DA UTILIZACAO

• Certifi que-se sempre de que a tension de alimentacao está de acordo com a tension indica na placar de identificacao da ferramenta (ferramentas com a indentacao de 230V ou 240V也是非常 poder ser ligadas a uma fonte de 220V)
• Não travaque com materiais que contenham amianto
  Fixe a peça a trabalhar, caso ela não se mantenha estacionária em virtude do seu OWNIO peso
• Utilize extensions completely desenroladas e seguras, com uma capacidade de 16 Amps
• Utilize oculos de protecao e luvas, protectores dos ouvidos, uma mascara contra os pos e calculado robusto; quando necessario, utilize也是非常 uma bata
• Usar una mascara contra po aoeworkar com materiais que produzem pos noscivos a saude; informe-se antecipadamente sobre os materiais em que vaieworkar
• Verifi que se as dimensoes do engate correspondem as dimensoes do veio do acessario
• Certifi que-se de que a ferramenta está desligada antes de colocar a fi cha na tomada

DURANTE A UTILIZACAO

• Mantenha sempre o fi o afastado das peças rotativas da ferramenta; colque o fi o paraTRS, fora do alcance da ferramenta
• Não utilizes a ferramenta caso o fio estejam danificados; mandando-os substituir por pessoal qualiço
• Nunca utilize o bloqueio do eixo quando a ferramenta estiver em functimento (os danos devidos a manuseamento Incorrecto são excluidos da garantia)
• Mantenha as mãos afastadas dos acessórios rotativos
• Ao rebarbar metais, devido às fáscaras produzidas, mantenha afastadas da area de trabalho outras pessoas e materiais combustiveis
• Mantenha as ranhuras de respiração destapadas
• Em caso de anomalia électrique ou mecanica, desli-gue imeditamente a ferramenta e tire a fi cha da to-ma-da

APÔS A UTILIZAZão

• O acessório continua a sua rotação durante um curto periodo de tempo, mesmo antes de a ferramenta já ter sido desigada
• Antes de descansar a ferramenta, deslige o motore certifi que-se de que todas as peças rotativas estacparadas
• DepoS de desligar a ferramenta, nunca pare a rotação do acessório aplicando umarength contra o mesmo
• Guarde a ferramenta em locaisonde a temperatura não exceedas 50^

A sua boaina é duplamente isolada de acordo com a norma EN50144; assim sento, não é necessária a ligaçao a massa.

MANUTENÇAO

Certifi que-se que a boaquina não está sob tenso sempre que levar a cabo os trabalho de manutencao no motor.

As máquinas SBM Group foram concebidas para operar durante de um periodo de tempo prolongado com um minimo de manutenção. A continuidade do acontecimiento satisfatório da máquina depende da adequada manutenção da máquina e da sua limpeza regular. Limpe regularamente a carcaça da máquina com um pano suave, de preferência antes cada UTILização. Mantenha as aberturas de ventilação sempre livres de poeiras e sujidade.

No caso da sujidade custar a sair, use um pano suave humedecido em agua de sabão. Nunca utilize solventes como por exemple gasolina, alcool, amoniaco, etc. Estes solventes poderao danifi car as partes plácicas daquina.

A boa nao requer qualquer lubrifi cazo adicular. No caso de se detectar um defeito, como por exemple desgaste excessivo e rápido de uma coisa, contacte por favor o seu distribuidor local SBM Group.

AMBIENTE

De modo a evacitar que a boa possa sofrer danos durante o transporte, esta é fornecida numa resistente e robusta embalagem. Agrande maior dos materiais de empacotamento poderá ser reciclada. Leve these materiais para os locais de reciclagem apropriados. Entregue as boaas usadas que não quer ao seu distribuidor local SBM Group. Aqui as boaas irao ser destruidas e abandonadas de uma forma ambientalmente segura.

Italiano

Smerigliatrici diritte

INTRODUZIONE

RUIDO/VIBR AÇÖES Medico segudo EN60745 o niven de pressão acústica esta ferramenta é 72,5 dB(A) e o niven de potência acústica 83,5 dB(A) (espaço deerro: 3 dB), e a vibração <2,5 m/s² (metodo braçomão).

Aparelhos eletricos antigos são materiais que não pertencem ao lixo domestico! Por isso pedimos para que nos apoie, contribuindo activamente na poupança de recursos e na protecao do ambiente aoregarar este aparelho nos pontos de recolha, caso existam.

IT AVVERTENZE PER LA TUTELA DELL'AMBIENTE
