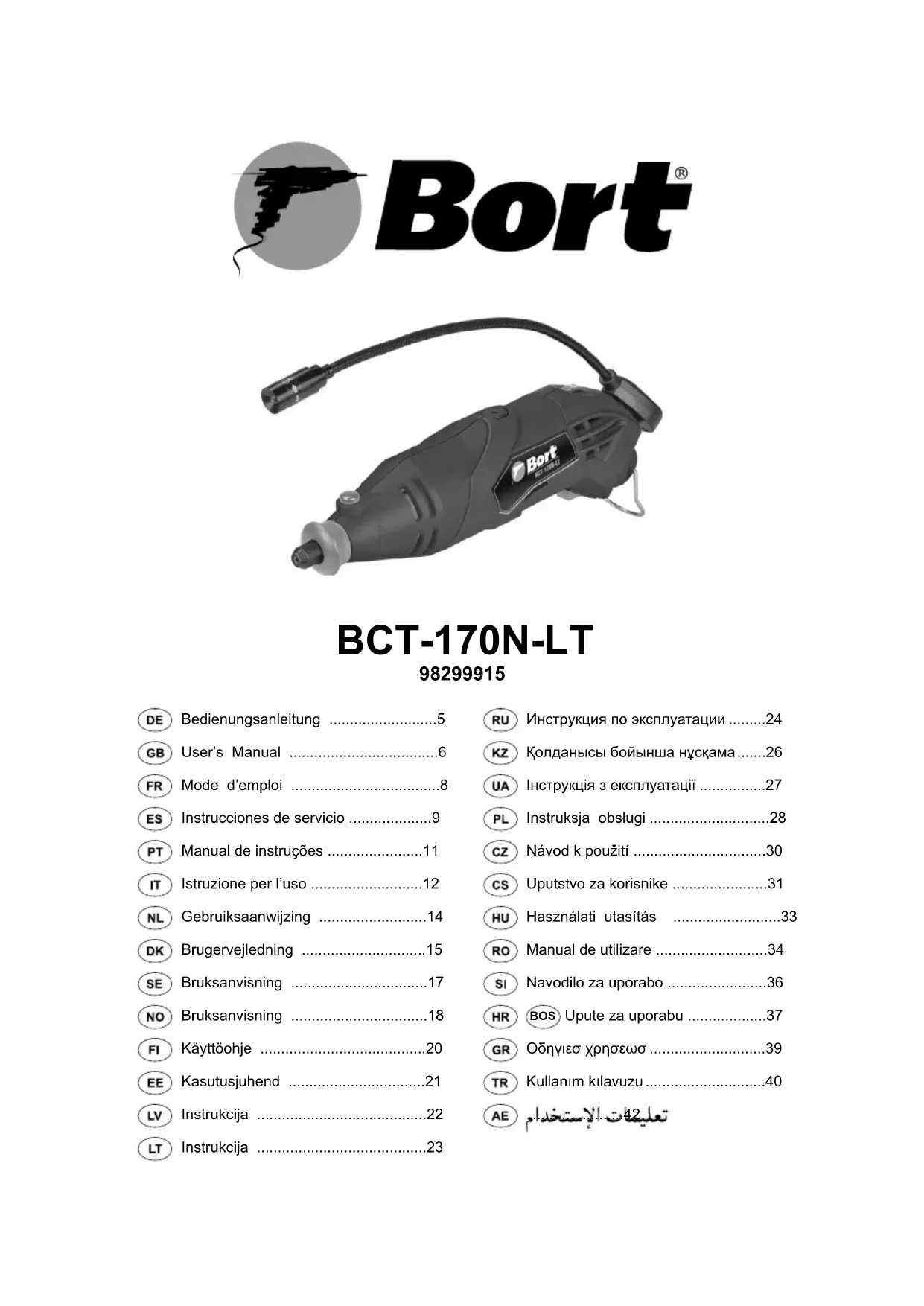

BCT170NLT - Outil rotatif électrique Bort - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Outil rotatif électrique
Marque	Bort
Modèle	BCT170NLT
Tension d'alimentation	230-240 V ~
Fonctions principales	Meulage, ponçage, tronçonnage, gravure, polissage, perçage de haute précision
Diamètre max de disque	32 mm
Diamètre max de foret	3,2 mm
Vitesse variable	Oui (molette de sélection)
Blocage de l'arbre	Oui (bouton de blocage)
Interrupteur marche/arrêt	Oui
Niveau de pression sonore	72,5 dB(A)
Niveau de puissance sonore	83,5 dB(A)
Vibration (main-bras)	< 2,5 m/s²
Isolation double	Oui (conforme EN50144)
Entretien	Nettoyage avec chiffon doux humecté d'eau savonneuse ; éviter solvants
Sécurité	Port d'équipements de protection individuelle (lunettes, gants, masque anti-poussières)
Accessoires inclus	Pinces de serrage (collets) de différentes tailles (référence 3,2 mm)
Température de stockage max	50 °C
Garantie	Garantie valable uniquement avec accessoires d'origine SBM Group

FOIRE AUX QUESTIONS - BCT170NLT Bort

Comment changer l'accessoire sur le Bort BCT170NLT ?

Pour changer l'accessoire, débranchez d'abord l'outil. Enfoncez le bouton de blocage de l'arbre pour bloquer la rotation, puis desserrez le chapeau à l'aide de la clé fournie. Remplacez l'accessoire, puis resserrez le chapeau. Relâchez le bouton de blocage.

Quels accessoires puis-je utiliser avec cet outil ?

Utilisez uniquement des accessoires recommandés par SBM Group, d'un diamètre max de disque de 32 mm et de foret max de 3,2 mm. La vitesse admissible de l'accessoire doit être au moins égale à la vitesse à vide maximale de l'outil.

Comment régler la vitesse de rotation ?

Tournez la molette de sélection de la vitesse située sur le dessus de l'outil pour ajuster la vitesse en fonction du matériau et de l'accessoire utilisé.

Quelle est la tension d'alimentation requise ?

L'outil fonctionne sur une tension secteur de 230-240 V. Il peut également être branché sur 220 V. Vérifiez toujours que la tension correspond à celle indiquée sur la plaquette signalétique.

Comment nettoyer et entretenir l'outil ?

Nettoyez régulièrement le carter avec un chiffon doux, de préférence après chaque utilisation. Pour les saletés tenaces, utilisez un chiffon humecté d'eau savonneuse. N'utilisez jamais de solvants comme l'essence, l'alcool ou l'ammoniaque. Les fentes d'aération doivent être libres de poussière.

L'outil est-il doublement isolé ?

Oui, la machine est doublement isolée conformément à la norme EN50144, ce qui signifie qu'aucun fil de mise à la terre n'est nécessaire.

Que faire en cas de dysfonctionnement ?

En cas de dysfonctionnement électrique ou mécanique, mettez immédiatement l'outil hors service et débranchez la fiche. Contactez votre distributeur SBM Group local pour toute réparation.

Puis-je utiliser cet outil pour travailler sur des matériaux contenant de l'amiante ?

Non, il est strictement interdit de travailler avec des matériaux contenant de l'amiante. Portez toujours un masque anti-poussières lors de travaux générant des poussières nocives.

Comment stocker l'outil après utilisation ?

Rangez l'outil dans un endroit sec, à une température ne dépassant pas 50°C. Assurez-vous que l'accessoire est complètement arrêté avant de le poser. Ne forcez jamais l'arrêt de l'accessoire.

Quel équipement de protection dois-je porter ?

Portez toujours des lunettes de sécurité, des gants, un casque antibruit, un masque anti-poussières et des chaussures solides. Un tablier peut être nécessaire selon l'application.

MODE D'EMPLOI BCT170NLT Bort

7	6	7	8	9	10	11
	3,2 mm	MAX	4	4
	3,2 mm	4	2	1	1
	3,2 mm	5	2	1	1
	3,2 mm	1	1	1		MAX
	3,2 mm	3	3	3		3
	3,2 mm	2	2	2	2	2
	3,2 mm			2		MAX
	3,2 mm			2		2
	3,2 mm			2		2

Cet outil est conçu pour le meulage, ponçage, tronçonnage, gravure, polissage et perçage de haute précision des différents matériaux

Elements de l'outil 2

1. Interrupteur marche/arrêt
2. Bouton de blocage de l'arbre
3. Prince
4. Chapeau
5. Molette de sélection de la vitesse

Sécurité

ATTENTION! Lisez toutes les instructions. Le non-respect des instructions indiquées ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes.

• Cet outil est interdit aux jeunes n'ayant pas atteint l'âge de 16 ans
• N'utilisez cet outil que pour des applications sans utilisation d'eau
• Toujours débranchez l'outil avec tout réglage ou changement d'accessoire

Accessions

• SBM Group ne peut se porter garant du bon fonctionnement de cet outil que s'il a été utilisé avec les accessoires d'origine
• N'utilisez que les accessoires recommandés par SBM Group
• Pour le montage et l'utilisation d'accessoires ne sont pas de la marque SBM Group, observez les instructions du fabricant concerné.
• La vitesse admissible des accessoires utilisés doit être au moins aussi élevée que la vitesse à vide maximale de l'outil
• Ne jamais utiliser d'accessoires endommagés, déformés ou vibrants
• Traitez et stockez les disques de meulage/tronconnage avec précaution pour éviter de les endommager
• Protégez les accessoires contre les impacts, les chocs et la graisse
• Ne jamais utiliser de disques de meulage de Ø supérieur à 32 mm (1 1/4») Ø
• Ne jamais utiliser des forets de Ø supérieur à 3,2 mm (1/8») Ø
• Ne jamais utiliser un disque de tronçonnage pour le meulage latéral
• Ne jamais utiliser de réducteurs ou d'adaptateurs pour ajuster des disques de meulage/tronçonnage à large trou

Avant l'usage

• Toujours contrôlez si la tension secteur correspond à la tension indiquée sur la plaquette signalétique de l'outil (les outils conçus pour une tension de 230V ou 240V peuvent également être branchés sur 220V)
• Ne jamais travailler avec des matériaux contenant de l'amiant.
• Serrez la pièce dans le cas où elle ne resterait pas stationnaire de par son propre poids. Utilisez un câble de prolongation complètement déroulé et de bonne qualité d'une capacité de 16 A.
• Portez des lunettes de sécurité et des gants, des casques antibruit, un masque antipoussières et des chaussures solides; au besoin, portez un tablier
• Portez un masque de protection lors de travaux sur des matériaux produisant des poussières nuisibles à la santé ; toujours s'informer de la technicity de ces matériaux avant de travailler avec ceux-ci. Assurez-vous que la dimension de la pince correspond à la taille de l'arbre de l'accessoire.
• S'assurez que l'outil est hors service en le débranchant

Pendant l'usage

• Tenez le câble à distance des parties mobiles de l'outil ; orientez le câble vers l'arrière le plus loin possible de l'outil.
• Ne jamais utiliser l'outil avec le câble endommagé; faites-le remplacer par un technicien qualifié
• Ne jamais utiliser le blocage de l'arbre lorsque l'outil est en fonctionnement (tout dommage résultant d'une manipulation inappropriée sera exclu de la garantie)
• Ne pas approcher les mains des accessoires en rotation
• Lors du meulage de métal, des étincelles se produisent; veillez à ce que d'autres personnes et du matériel combustible ne se trouvent pas dans les environs immédiats de ce travail
• Veillez à ce que les aérations soient libres et découvertes
• En cas de dysfonctionnement électrique ou mécanique, mettez directement l'outil hors service et débranchez la fiche

Apres l'usage

L'accessoire continue à tournier quelques temps après que l'outil ait été arrêté - Avant de déposer l'outil, mettez le moteur hors service et assurez-vous que toutes les pièces mobiles se soient complètement arrêtées - Après la mise hors service de l'outil, ne jamais arrêtez la rotation de l'accessoire en y appliquant une force - Stockez l'outil dans un emplacement dont la température ne dépasse pas 50°C

La machine est doublement isolée conformément à la norme EN50144 ; un fil de mise à la terre n'est donc pas nécessaire.

Entretien

Assurez-vous que la machine n'est pas sous tension si vous allez procéder à des travaux d'entretien dans son système mécanique.

Nettoyez régulièrement le carter au moyen d'un chiffon doux, de préférence à tissu après chaque utilisation. Veillez à ce que les fentes d'aération soient indemnes de poussière et de saletés.

En présence de saleté tenace, employez un chiffon doux humecté d'eau savonneuse. Proscrivez l'emploi de solvants comme l'essence, l'alcool, l'ammoniaque etc. car ces substances attaquent les pièces en plastique. Cette machine ne nécessite pas de graissage supplémentaire.

En cas de panne survenue par exemple à la suite de l'usure d'une pièce, contactez votre distributeur SBM Group local.

Pour éviter les dommages liés au transport, la machine est livrée dans un emballage robuste. L'emballage est autant que possible constitué de matériel recyclable. Veuillez par conséquent destiner cet emballage au recyclage.

Si vous allez changer de machines, apportez les machines usagées à votre distributeur SBM Group local qui se chargea de les traiter de la manière la plus écologique possible.

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: EN55014-1:2006; EN55014-2:1997+A1:2001; EN61000-3-2:2006; EN61000-3-3:1995+A1:2001+A2:2005 conforme aux réglementations 72006/42/CEE, 2006/95/CEE, 2004/108/CEE.

BRUIT/VIBRATION Mesure selon EN60745 le niveau de la pression sonore de cet outil est 72,5 dB(A) et le niveau de la puissance sonore 83,5 dB(A) (déviation standard: 3 dB), et la vibration < 2,5m/s^2 (methode main-bras).

Tout appareil électrique usé est une matière recyclable et ne fait pas partie des ordures ménagères! Nous vous demandons de bien vouloir nous soutenir en contribuant activement au management des ressources et à la protection de l'environnement en déposant cet appareil dans les sites de collecte (si existants).
