MANUAL DE UTILIZADOR DCS8600LH D-LINK

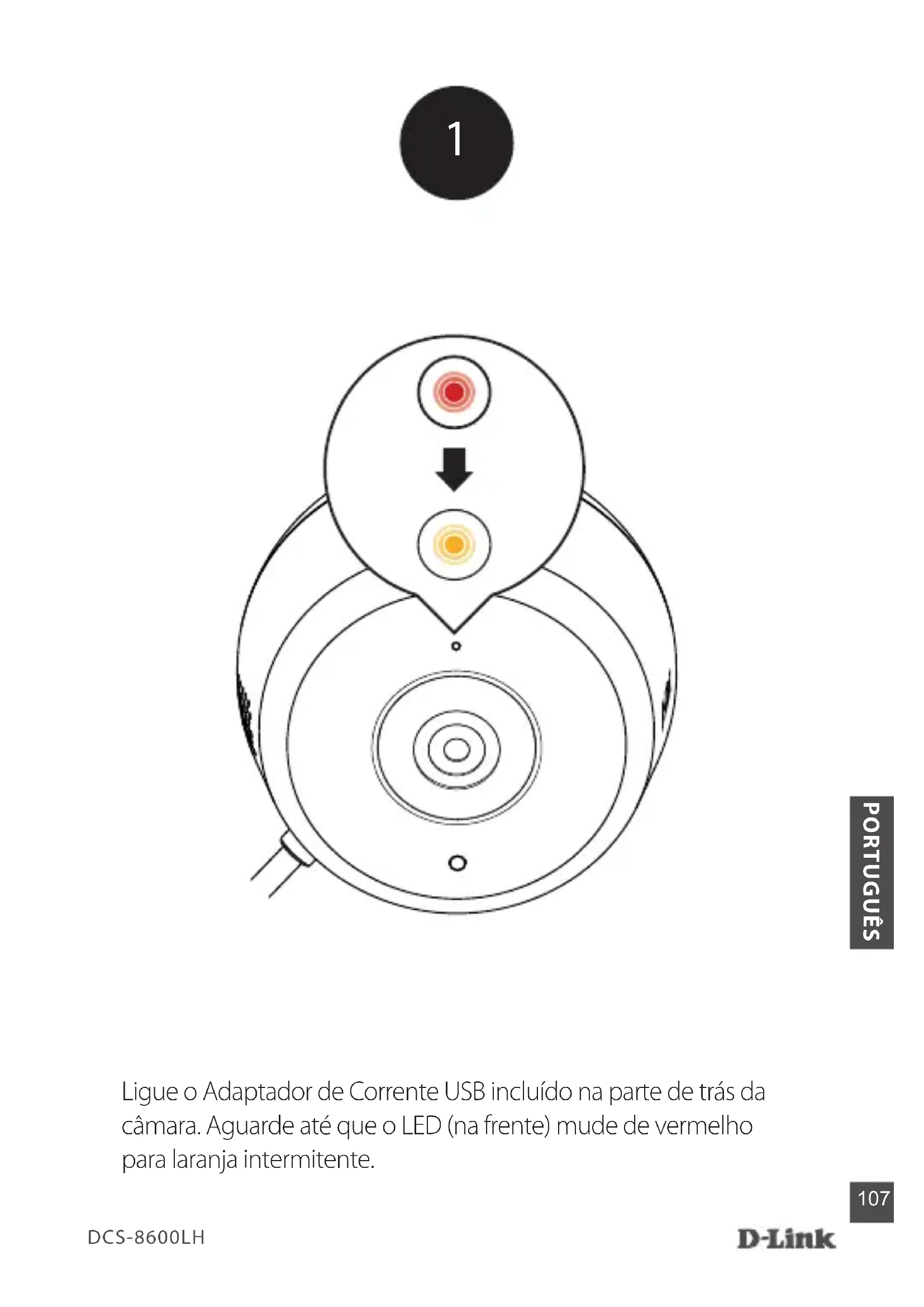

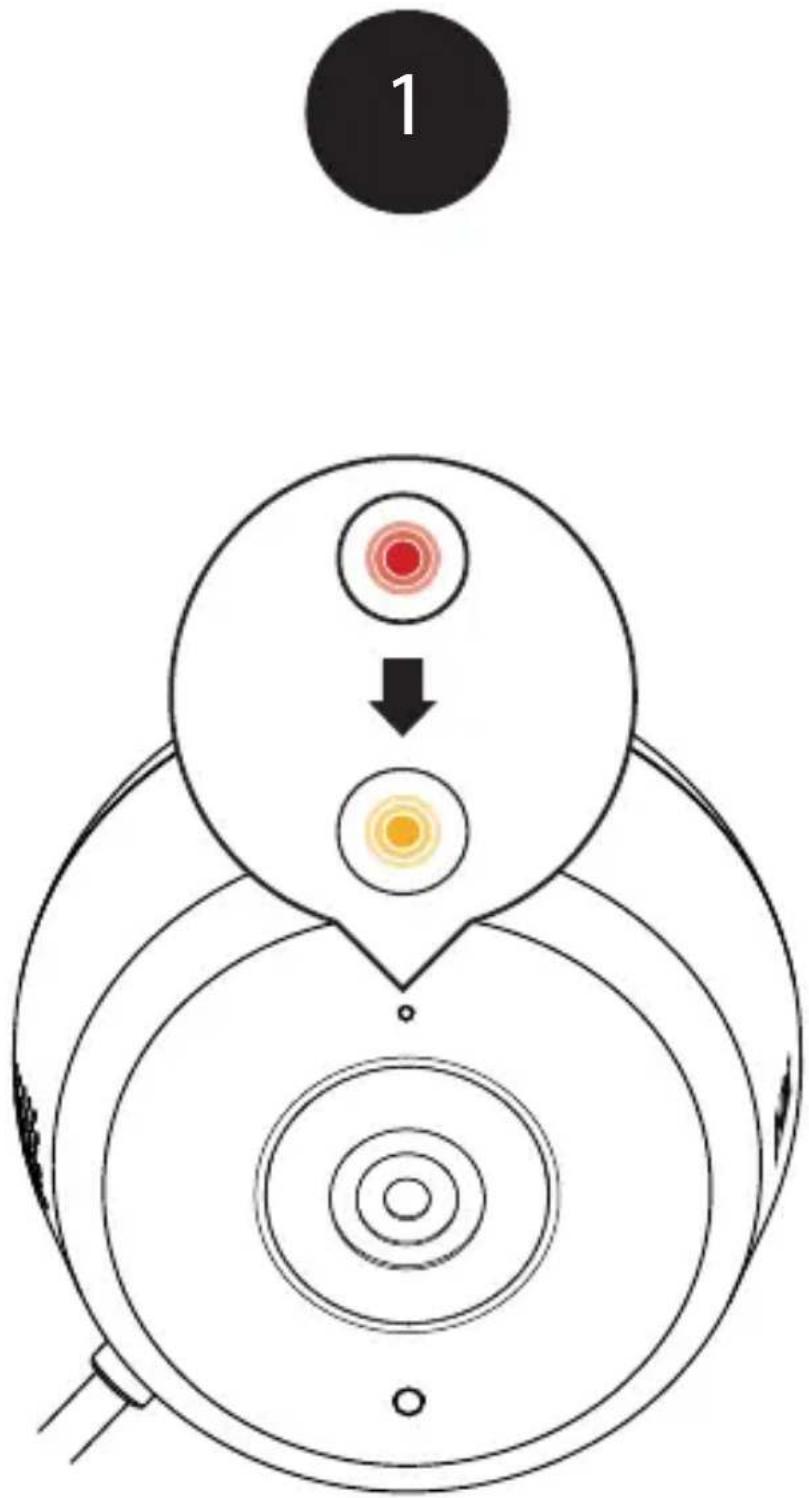

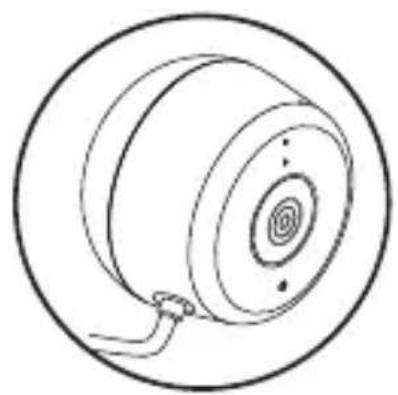

Ligue o Adaptador de Corrente USB incluído na parte de trás da câmara. Aguarde até que o LED (na frente) mude de vermelho para laranja intermitente.DCS-8600LH

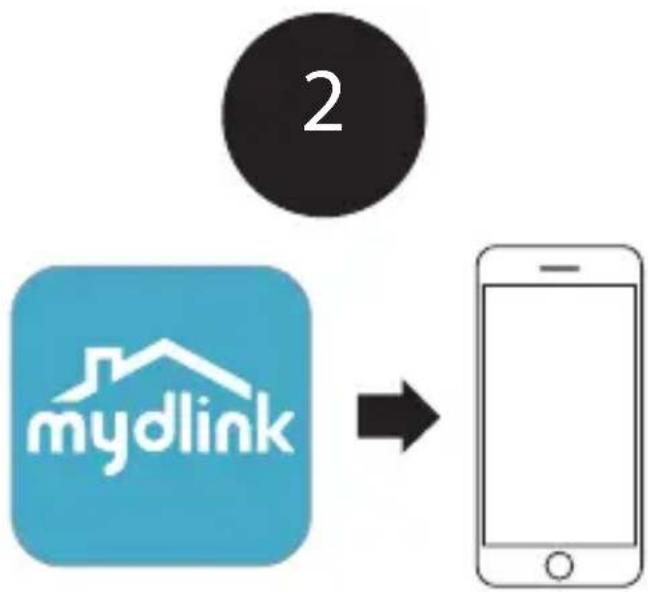

Para transferir e instalar a aplicação mydlink no seu dispositivo móvel, digitalize o código QR acima para o seu dispositivo Android ou iOS. Nota: Para obter melhores resultados e para gravação na cloud, use a nova aplicação mydlink. Este produto NÃO É COMPATÍVEL com as aplicações mydlink Lite ou mydlink+. Se é utilizador mydlink Lite, inicie sessão na nova aplicação com o mesmo nome de utilizador e palavra-passe e as suas câmaras existentes serão exibidas na nova aplicação.109 DCS-8600LH PORTUGUÊS

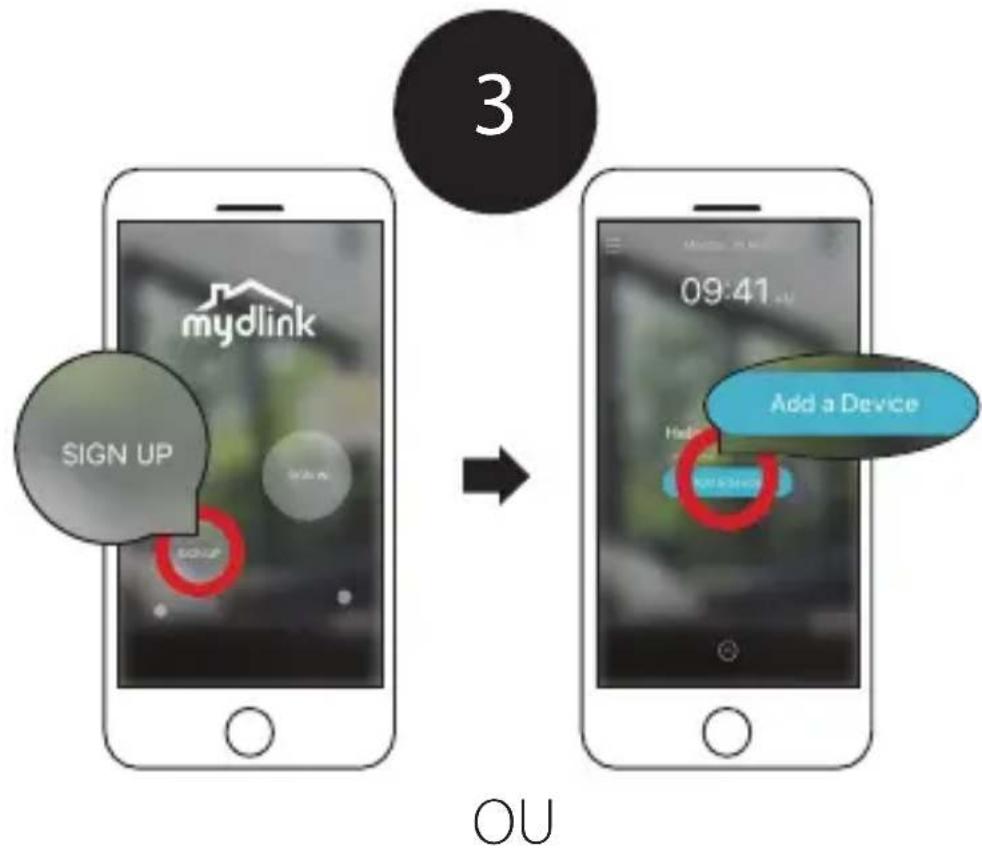

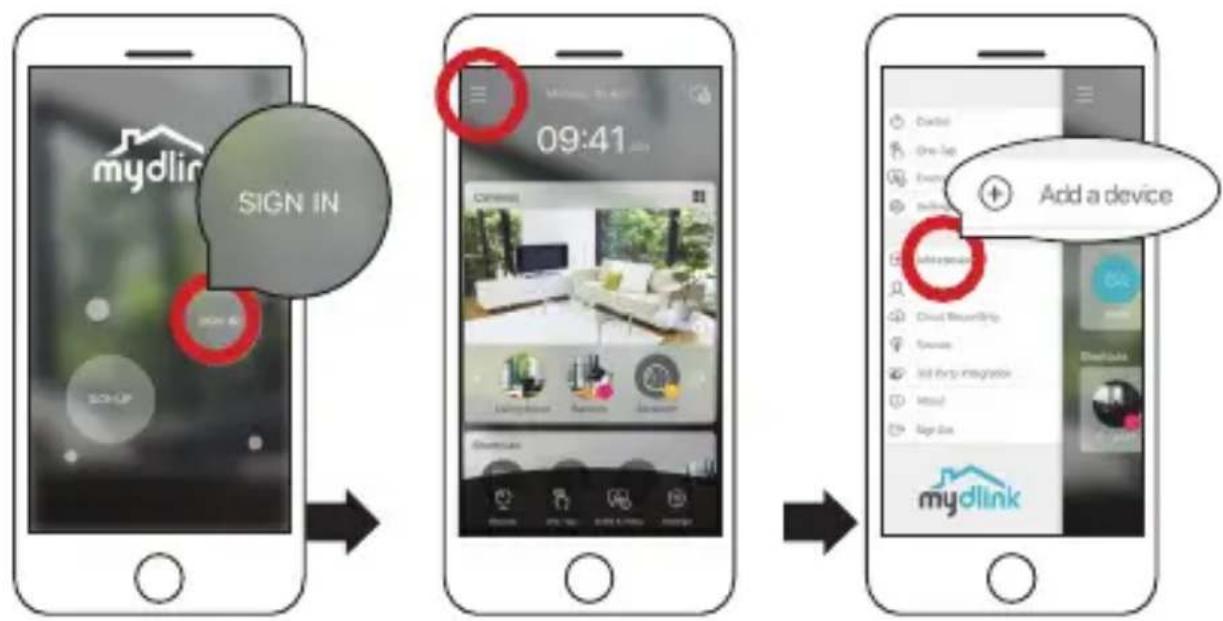

Novos utilizadores: Toque em Inscrever-se para se registar numa conta mydlink e depois toque em Adicionar um Dispositivo para instalar a sua câmara. Utilizadores existentes: Inicie a Sessão usando a sua conta mydlink e toque no ícone no canto superior esquerdo. De seguida, toque em Adicionar um Dispositivo para iniciar o assistente de configuração. OUDCS-8600LH

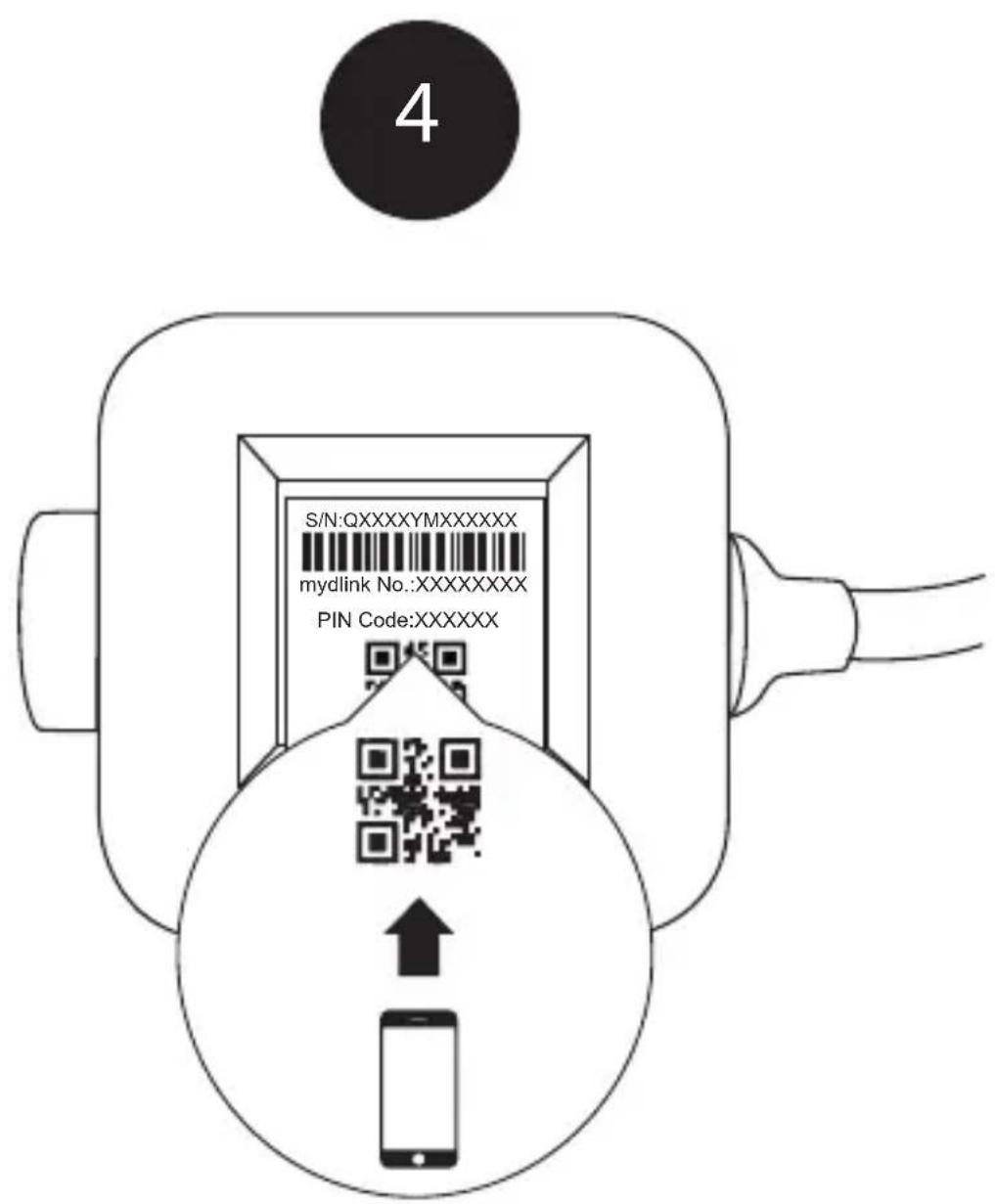

Quando solicitado para digitalizar o código QR, use o código que se encontra na parte inferior do adaptador. Repita os passos 1 a 4 para configurar câmaras adicionais. Nota: O código QR e o código PIN na parte inferior do adaptador são exclusivos da própria câmara. Certifique-se de que digitaliza individualmente cada uma das câmaras durante a configuração.

mydlink No.:XXXXXXXX PIN Code:XXXXXX111 DCS-8600LH PORTUGUÊS Informação de LED da Câmara Requisitos mínimos Para instalar este produto, é necessário:

  • É necessário um dispositivo móvel com Bluetooth 4.0 para a configuração.
  • A última versão da aplicação mydlink da loja de aplicações do seu sistema operativo.
  • A aplicação mydlink está disponível para iPhone, iPad e dispositivos Android™. Consulte a página da App Store para dispositivos móveis para verificar se o seu dispositivo é compatível.
  • Conta de e-mail (necessária para o registo no serviço mydlink) Indicativo LED Cor Estado Descrição Ligação/ Funcionamento/ Energia Verde Ligado Configuração de IP concluída Intermitente Transmissão em Direto Vermelho Ligado Ligar Reposições de origem Intermitente Atualização / Recuperação de F/W Laranja Ligado Bluetooth ligado Intermitente Definição de BluetoothDCS-8600LH

PORTUGUÊS Instruções para a montagem da Câmara no exterior

1. Posicione a base do suporte no local desejado,

garantindo que fica a uma distância mínima de 20 cm do teto. Certifique-se de que o parafuso fica voltado para cima e de que os orifícios estão nivelados. Use um lápis ou caneta para marcar os orifícios.

2. Com uma broca de 6 mm, perfure dois

orifícios com 25 mm de profundidade nas marcas do lápis/caneta. Para paredes de estuque, placas de gesso ou betão, introduza primeiro as buchas plásticas para suportar os parafusos.

4. Alinhe o parafuso grande do topo com o

orifício maior no suporte de encaixe. Deslize o suporte para baixo, para o bloquear na devida posição.

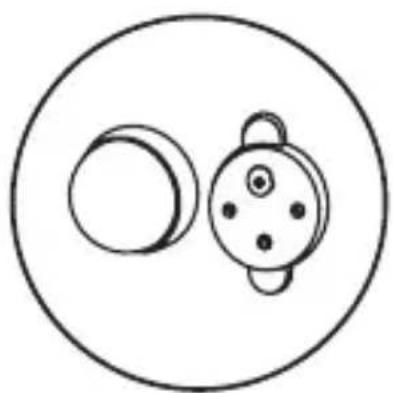

5. Instale a parte traseira da câmara no suporte.

Ajuste o ângulo, conforme desejado.

garantindo que fica suficientemente perto para ligar o cabo elétrico numa tomada de corrente. Certifique-se de que o encaixe de libertação fica virado para cima. Use um lápis ou caneta para marcar os orifícios.

7. Com uma broca de 6 mm, perfure dois orifícios

com 25 mm de profundidade nas marcas do lápis/caneta. Para paredes de estuque, placas de gesso ou betão, introduza primeiro as buchas plásticas para suportar os parafusos.

8. Posicione a base de suporte sobre os

orifícios. Use os parafusos fornecidos para apertar a base de suporte na parede.

9. Alinhe a fonte de alimentação com a base

de suporte. Pressione contra a parede para encaixar na devida posição.

10. Ligue o cabo USB da câmara para a fonte

de alimentação. Ligue a ficha da fonte de alimentação na tomada de corrente. Nota: Os cabos elétricos podem ser usados em espaços interiores e exteriores.

Instruções para montagem da fonte de alimentaçãoDCS-8600LH
