MANUALE UTENTE DCS8600LH D-LINK
Guida di avvio rapida

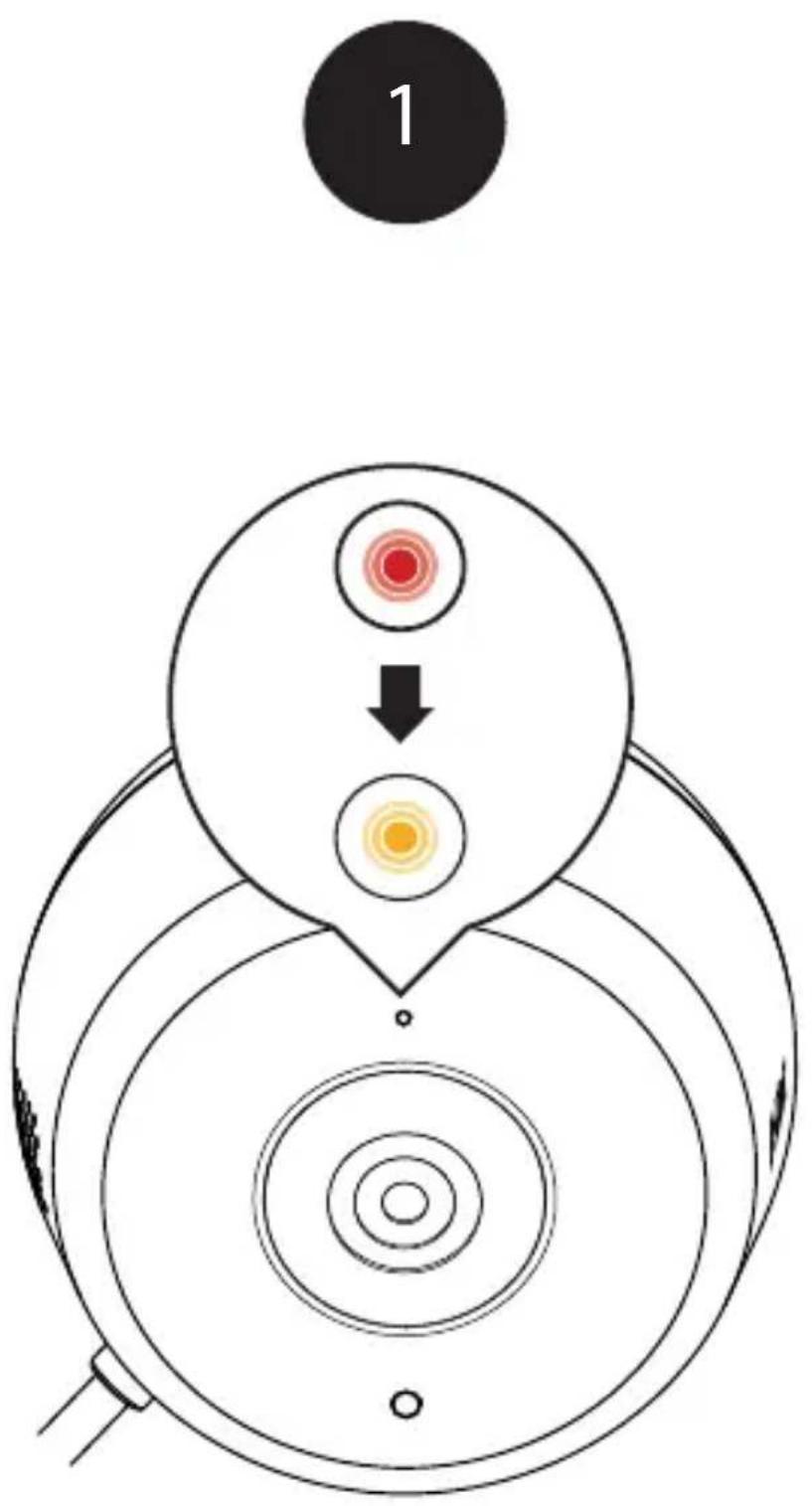

Collegare l'adattatore di alimentazione USB incluso sul retro della fotocamera. Attendere fino a quando il LED sulla parte anteriore cambia da rosso ad arancione lampeggiante.

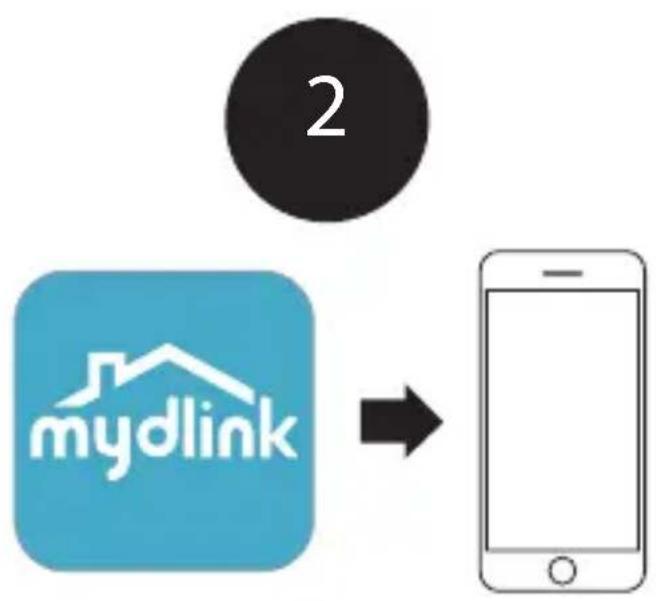

Per scaricare e installare l'app mydlink nel dispositivo mobile, scansionare il codice QR sopra per il dispositivo Android o iOS.
Nota: per ottenere risultati e registrazione cloud ottimali, usare la nuova app mydlink. Questo prodotto NON E'COMPATIBILE con app mydlink Lite o mydlink+.

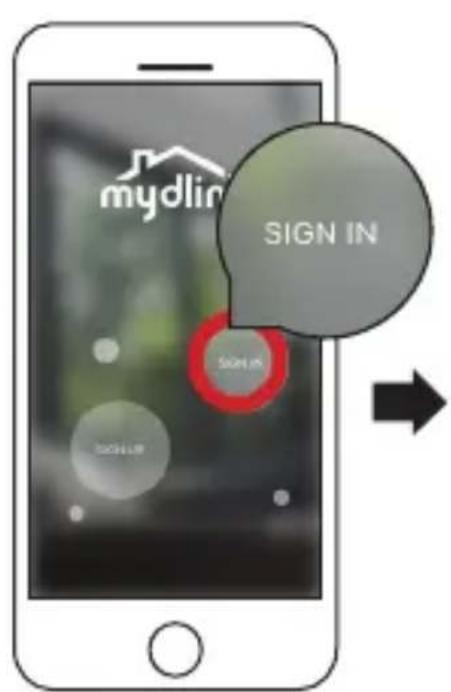

Se l'utente è registrato con mydlink Lite, accedere alla nuova app con gli stessi nome utente e password e le videocamere esistenti appariranno nella nuova app.
OPPURE

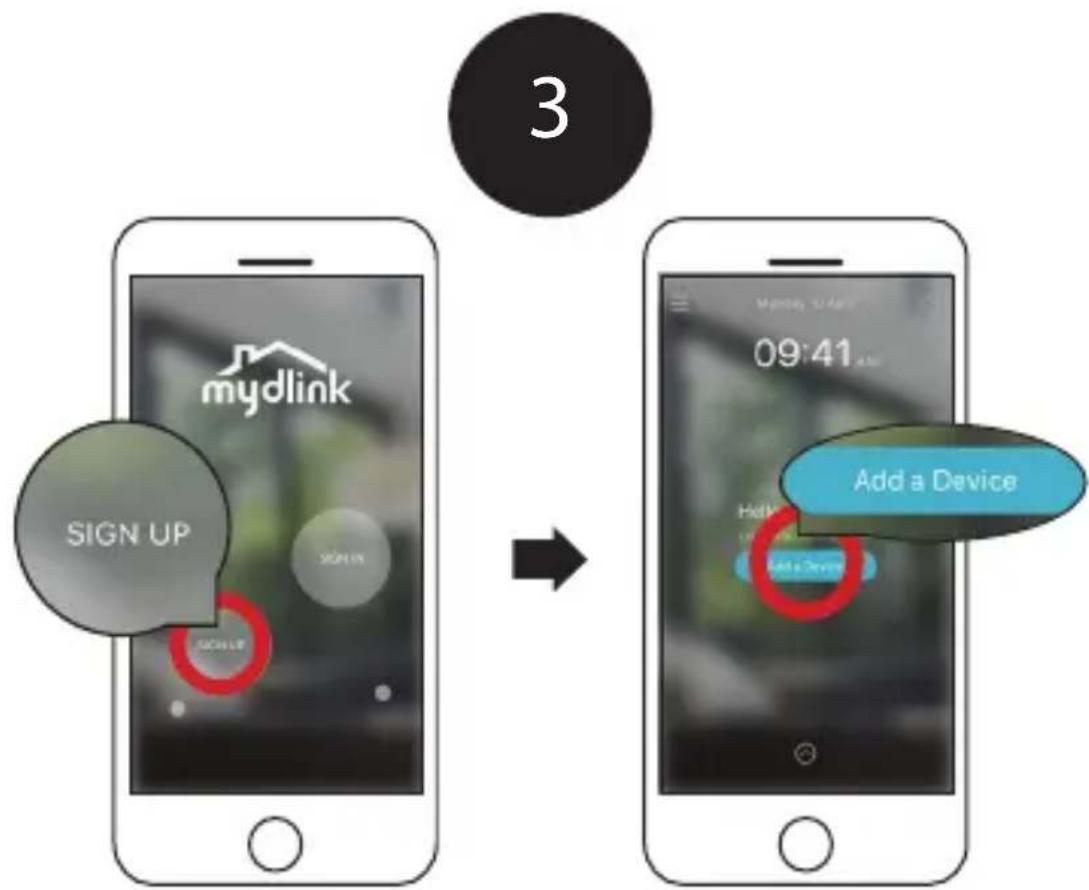

Nuovi utenti: Toccare Registrati per registrarare un account mydlink, quando toccare Aggiungi un dispositivo per installare la camera.

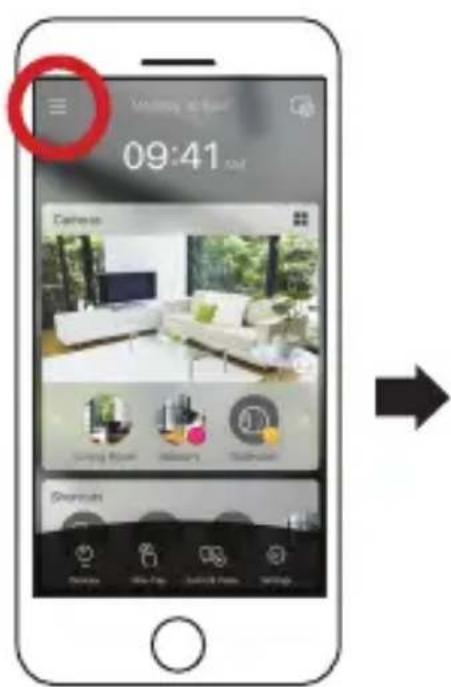

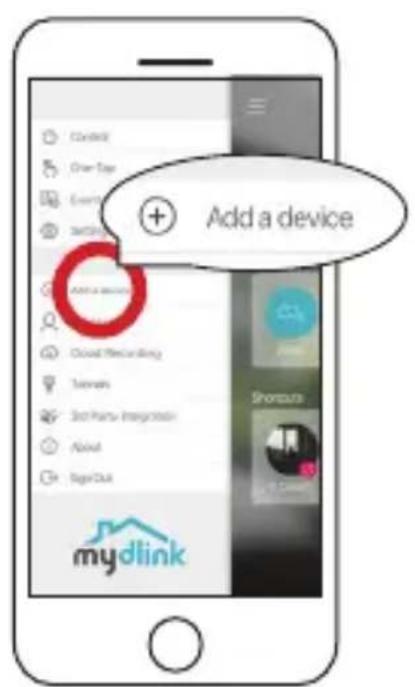

Utenti esistenti: accedereutilizzando l'account mydlink e toccare I'icona in alto a sinistra, quindi toccare Aggiungi dispositivo per avviare la procedura guidata di configurazione.

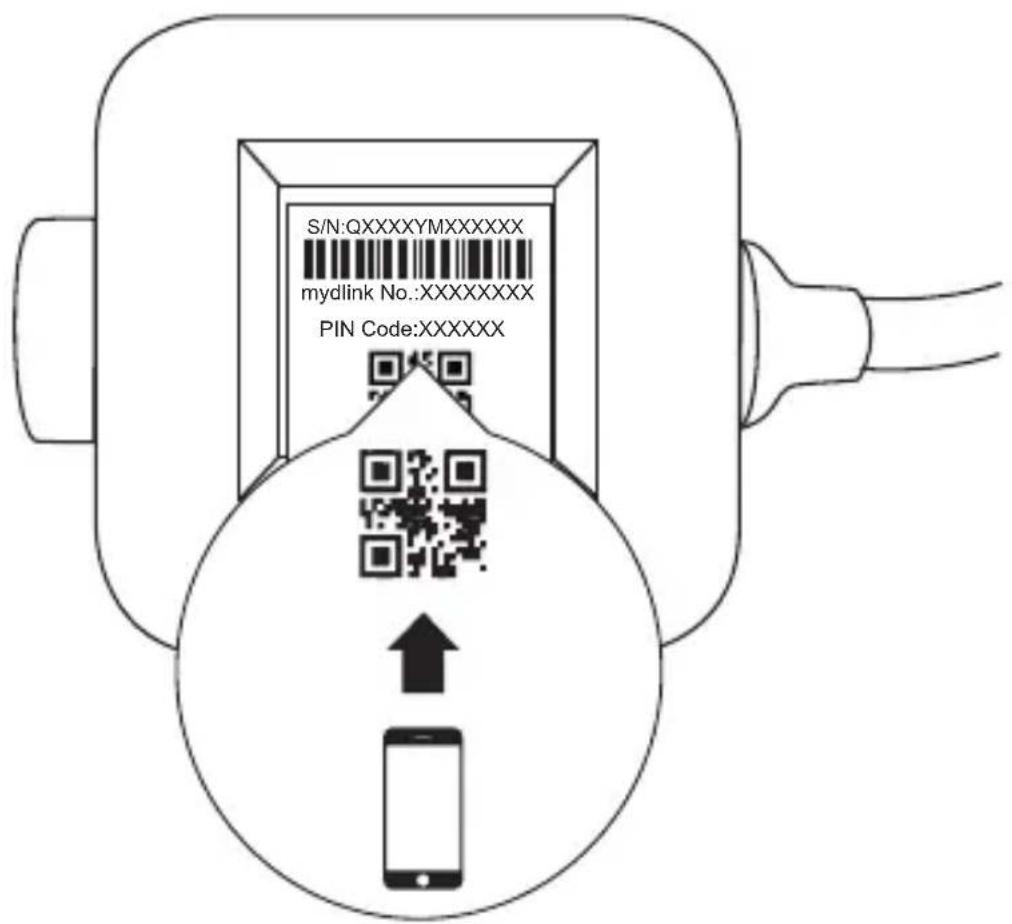

Quando viene richiesto di scansionare il codice QR, usare il codice trovato alla base dell'adattatore. Ripetere le fasi da 1 a 4 per impostare altre videocamere.
Nota: il codice QR e pin alla base dell'adattatore è unico per la videocamera stessa. Verificare di scansionare la videocamera singularmente durante la configurazione.
Requisiti minimi
Per installare quello prodotto, è necessario:
- Router wireless 802.11n/g
- Connessione Internet
- Per la configurazione è richiesto un dispositivo mobile con Bluetooth 4.0.
- L'ultima versione dell'app mydlink dallo store delle applicazioni delsystema operativo in uso.
- L'app mydlink è disponibile per i dispositivi iPhone, iPad e Android™. Per verificare la compatibilità del dispositivo,fare riferimento alla pagina dello store dell'app per dispositivi mobili.
- Account e-mail (necessario per la registrazione al servizio mydlink)
Informazioni LED videocamera
| Indicazione LED Colore Stato | Descrizione | ||
| Link/Act/Power | Verde | On | Ottieni configurazione IP completeness |
| Lampeggiante Streaming dal vivo | |||
| Rosso | On | Potenza su ripristino di fabbrica | |
| Lampeggiante Ripristino/Upgrade F/W | |||
| Arancione | On Bluetooth on | ||
| Lampeggiante Impostazione Bluetooth | |||
Istruzioni per il montaggio della videocamera all'esterno
ITALIANO
- Posizione are la piastra-base sul punto desiderato, verificando che si trovi ad almeno 20 cm dal soffitto. Verificare che la vite sia rivolta verso l'alto e che i fori siano a livello. Usare una matita per contrassegnare i fori.
- Utilizzato un trapano con punta da 6 mm,fare due fori di 25~mm di profondità in corrispondenza dei segni con la matita.Supareti in intonaco, cartongesso o calcestruzzo, inseire gli anticoraggi in plastica per sostenere le viti.
- Posizione are la piastra-base sui fori. Utilizzare le viti fornite per fissare la piastra-base alla parete.

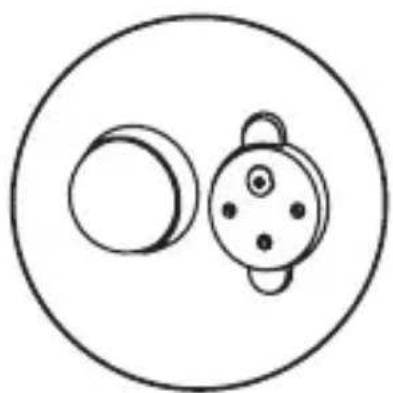

- Allineare la vite superiore larga con il foro più grande sulla base di montaggio a scatto. Fare scorrere la base di montaggio a scatto per bloccare in posizione.

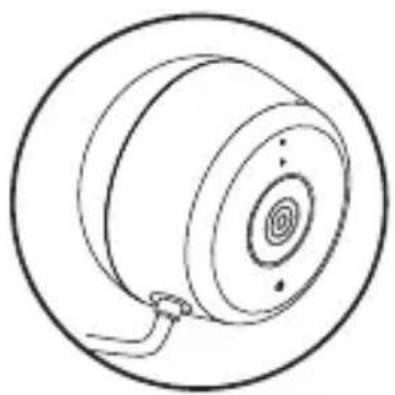

- Fissare la parte posteriore della videocamera alla base di montaggio. Regolare l'angolo come desiderato.
Istruzioni per il montaggio dell'alimentatore
- Posizione are la piastra di base sulla posizione desiderata, accertandosi che sua collocata in modo da consentire al cavo di raggiungere la presa elettrica. Verificare che la scheda di rilascio sia rivolta verso l'alto. Usare una matita per contrassegnare i fori.
- Utilizzato un trapano con punta da 6 mm,fare due fori di 25~mm di profondità in corrispondenza dei segni con la matita. Su pareti in intonaco, cartongesso o calcestruzzo, inseire gli anticoraggi in plastica per sostenere le viti.
- Posizione are la piastra-base sui fori. Utilizzare le viti fornite per fissare la piastra-base alla parete.
- Allineare l'alimentatore con la piastra base. Premere verso la parete per farla scattare in posizione.
- Collegare il cavo USB alla videocamera all'alimentatore. Collegare l'alimentatore alla presa elettrica.
Note: entrambi i cavi di alimentazione possono essere usato sia all'interno e all'esterno.
